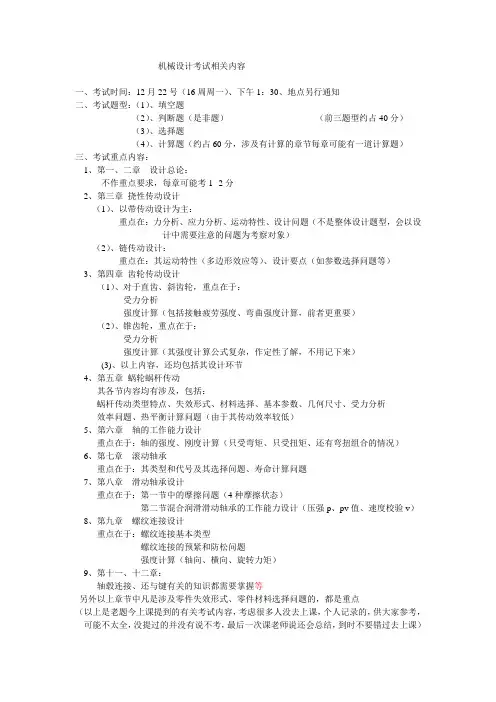

机械设计考试相关内容
一、考试时间：12月22号（16周周一）、下午1：30、地点另行通知
二、考试题型：（1）、填空题
（2）、判断题（是非题） （前三题型约占40分）
（3）、选择题
（4）、计算题（约占60分，涉及有计算的章节每章可能有一道计算题）
三、考试重点内容：
1、第一、二章 设计总论：
不作重点要求，每章可能考1--2分
2、第三章 挠性传动设计
（1）、以带传动设计为主：
重点在：力分析、应力分析、运动特性、设计问题（不是整体设计题型，会以设计中需要注意的问题为考察对象）
（2）、链传动设计：
重点在：其运动特性（多边形效应等）、设计要点（如参数选择问题等）
3、第四章 齿轮传动设计
（1）、对于直齿、斜齿轮，重点在于：
受力分析
强度计算（包括接触疲劳强度、弯曲强度计算，前者更重要）
（2）、锥齿轮，重点在于：
受力分析
强度计算（其强度计算公式复杂，作定性了解，不用记下来）
(3)、以上内容，还均包括其设计环节
4、第五章 蜗轮蜗杆传动
其各节内容均有涉及，包括：
蜗杆传动类型特点、失效形式、材料选择、基本参数、几何尺寸、受力分析
效率问题、热平衡计算问题（由于其传动效率较低）
5、第六章 轴的工作能力设计
重点在于：轴的强度、刚度计算（只受弯矩、只受扭矩、还有弯扭组合的情况）
6、第七章 滚动轴承
重点在于：其类型和代号及其选择问题、寿命计算问题
7、第八章 滑动轴承设计
重点在于：第一节中的摩擦问题（4种摩擦状态）
第二节混合润滑滑动轴承的工作能力设计（压强p、pv值、速度校验v）
1

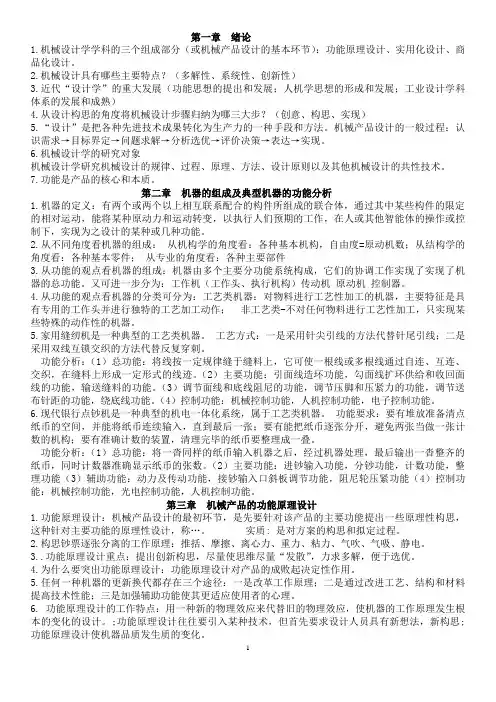

第一章 绪论
1.机械设计学学科的三个组成部分（或机械产品设计的基本环节）：功能原理设计、实用化设计、商品化设计。
2.机械设计具有哪些主要特点？（多解性、系统性、创新性）
3.近代“设计学”的重大发展（功能思想的提出和发展；人机学思想的形成和发展；工业设计学科体系的发展和成熟）
4.从设计构思的角度将机械设计步骤归纳为哪三大步？（创意、构思、实现）
5.“设计”是把各种先进技术成果转化为生产力的一种手段和方法。机械产品设计的一般过程：认识需求→目标界定→问题求解→分析选优→评价决策→表达→实现。
6.机械设计学的研究对象
机械设计学研究机械设计的规律、过程、原理、方法、设计原则以及其他机械设计的共性技术。
7.功能是产品的核心和本质。
第二章 机器的组成及典型机器的功能分析
1.机器的定义：有两个或两个以上相互联系配合的构件所组成的联合体，通过其中某些构件的限定的相对运动，能将某种原动力和运动转变，以执行人们预期的工作，在人或其他智能体的操作或控制下，实现为之设计的某种或几种功能。
2.从不同角度看机器的组成： 从机构学的角度看：各种基本机构，自由度=原动机数；从结构学的角度看：各种基本零件； 从专业的角度看：各种主要部件
3.从功能的观点看机器的组成：机器由多个主要分功能系统构成，它们的协调工作实现了实现了机器的总功能。又可进一步分为：工作机（工作头、执行机构）传动机 原动机 控制器。
4.从功能的观点看机器的分类可分为：工艺类机器：对物料进行工艺性加工的机器，主要特征是具有专用的工作头并进行独特的工艺加工动作； 非工艺类-不对任何物料进行工艺性加工，只实现某些特殊的动作性的机器。
5.家用缝纫机是一种典型的工艺类机器。 工艺方式：一是采用针尖引线的方法代替针尾引线；二是采用双线互锁交织的方法代替反复穿刺。
功能分析：（1）总功能：将线按一定规律缝于缝料上，它可使一根线或多根线通过自连、互连、交织，在缝料上形成一定形式的线迹。（2）主要功能：引面线造环功能，勾面线扩环供给和收回面线的功能，输送缝料的功能。（3）调节面线和底线阻尼的功能，调节压脚和压紧力的功能，调节送布针距的功能，绕底线功能。（4）控制功能：机械控制功能，人机控制功能，电子控制功能。
机械原理各章节复习要点：
第一章：机构、机器、机械、构件、零件的概念
第二章：组成机构的要素，平面运动副，自由度概念。计算机构自由度时必须标出复合铰链、虚约束和局部自由度（如有）。会计算平面机构自由度
第三章：用速度瞬心法分析机构速度。速度瞬心的概念
第五章：效率、自锁的概念
第七章：稳定状态下机械的周期性速度波动的调节
第八章：平面连杆机构的概念，平面连杆机构的基本知识（曲柄条件、判别通则、急回特性、死点位置、传动角压力角…），连杆机构结构尺寸的计算（判别通则的用法，极位夹角，摆角的计算与寻找）
第九章：凸轮机构概念，从动件常用运动规律，凸轮机构基本尺寸的确定（机构压力角、基圆半径、滚子半径），凸轮机构的压力角绘制、轮廓曲线绘制
第十章：齿轮机构概念、齿廓啮合基本定律、渐开线齿廓及其啮合特点、尺寸计算、正确啮合条件、齿轮传动中心距及啮合角、连续传动条件、重合度计算公式、啮合角计算，渐开线齿廓切制原理与根切、变位齿轮。齿轮传动的计算
第十一章：轮系的概念，定轴轮系的计算，周转轮系的计算，复合轮系的计算。（特别注意：周转轮系的计算方法，例课后题11-17可以看到周转轮系两个顺序分别为1、2、3以及1、2、2‘、4，因此可以有iH13,iH14两个转化后的轮系）
第十二章：棘轮机构与槽轮机构的概念 2 一、机构的结构分析
1、机构的自由度等于1时，说明( )有确定运动。
2、机构具有相对运动的条件是什么？
3、若机构的自由度F=2，有一个原动件。机构( ) 运动规律.
4、什么是构件？什么是机构？
5、 什么是机器？
6、什么是机械？
7、以何为依据确定机构的级？
8、什么是Ⅱ级组？请画一例的图形。
9、什么是Ⅲ级组？请画一例的图形
10、什么是Ⅳ级组？请画一例的图形
11、判断下列图形是否基本组、可否拆分为基本组及杆组的级。
12、 什么是机构的自由度？
13、 什么是复合铰链？
14、什么是局部自由度？
机械设计知识点总结
1. 引言
机械设计是工程学的一个分支，涉及机械设备和系统的设计、分析、制造和维护。本文档旨在提供一个关于机械设计核心知识点的总结，以便工程师和学生能够快速回顾和参考。
2. 机械设计基础
2.1 工程图纸
- 理解并创建详细的工程图纸，包括尺寸、公差、表面粗糙度和材料规格。
- 掌握使用CAD软件进行二维和三维建模的技巧。
2.2 材料科学
- 熟悉常用的工程材料，如钢、铝、塑料和复合材料。
- 理解材料的力学性能，如强度、硬度、韧性和疲劳寿命。
2.3 力学原理
- 掌握静力学和动力学的基本原理。
- 能够进行基本的应力分析和变形计算。
3. 机械元件设计
3.1 轴承
- 了解不同类型的轴承，包括滚动轴承和滑动轴承。
- 掌握轴承的选择和寿命计算。
3.2 齿轮
- 理解齿轮的基本原理和设计方法。
- 熟悉齿轮传动的效率、载荷分布和润滑要求。
3.3 联轴器和离合器
- 了解联轴器和离合器的功能和设计要求。
- 掌握选择合适类型联轴器和离合器的依据。
4. 机械系统设计
4.1 传动系统
- 设计高效、可靠的传动系统，包括链条、皮带和齿轮传动。
- 考虑系统的动力需求和能量传递效率。
4.2 液压和气压系统
- 理解液压和气压系统的工作原理。
- 设计液压缸、气缸和相应的控制阀。
5. 热力学和流体力学
5.1 热力学基础
- 掌握热力学第一定律和第二定律的应用。
- 理解热交换器的设计和效率计算。
5.2 流体力学
- 熟悉流体静力学和动力学的基本原理。
- 设计管道系统，考虑流速、压力损失和流量。
6. 制造工艺
6.1 传统制造方法
- 了解车削、铣削、磨削和铸造等传统制造工艺。
- 掌握工艺选择的依据和工艺参数的确定。
6.2 先进制造技术
- 熟悉数控加工、激光切割和3D打印等先进技术。
- 理解先进制造技术的优势和局限性。
7. 质量控制和测试
7.1 质量控制
