冲孔灌注桩施工技术交底记录

一、工程名称：XX项目桩基工程

二、施工部位：XX地块

三、交底日期：2022年X月X日

四、交底内容：

1. 施工准备

（1）施工前，对施工现场进行详细勘察，了解地质、水文、地形等条件，制定施工方案。

（2）组织施工人员学习施工图纸、技术规范和施工方案，明确施工要求和质量标准。

（3）对施工人员进行安全教育培训，提高安全意识，确保施工安全。

2. 施工工艺

（1）桩基施工采用旋挖钻孔工艺，钻孔直径为1.2m，桩长根据设计要求确定。

（2）钻孔前，先进行场地平整，确保场地平整度满足施工要求。

（3）钻孔过程中，严格控制钻机垂直度，确保桩孔垂直。

（4）钻孔完成后，进行第一次清孔，清除孔底沉渣，确保孔底沉渣厚度符合设计要求。

（5）清孔合格后，进行钢筋笼制作、运输和安装，确保钢筋笼安装位置准确、牢固。

（6）钢筋笼安装完成后，进行第二次清孔，检查沉渣厚度，确保沉渣厚度符合设计要求。

（7）清孔合格后，进行水下混凝土浇筑，确保混凝土质量满足设计要求。

3. 施工质量控制

（1）严格控制桩基施工材料的质量，确保材料符合设计要求。

（2）加强施工过程控制，确保施工质量符合设计要求。

（3）对桩基施工过程进行跟踪检查，发现问题及时处理。 （4）桩基施工完成后，进行桩基检测，确保桩基质量满足设计要求。

4. 安全施工措施

（1）施工前，对施工人员进行安全教育培训，提高安全意识。

（2）施工现场设置安全警示标志，确保施工人员遵守安全操作规程。

（3）加强施工现场安全管理，防止安全事故发生。

（4）施工过程中，严格执行操作规程，确保施工安全。

五、注意事项

1. 施工过程中，密切关注地质、水文等变化，及时调整施工方案。

2. 施工过程中，加强施工人员之间的沟通与协作，确保施工顺利进行。

3. 施工完成后，对施工场地进行清理，确保场地整洁。

4. 施工过程中，严格遵守国家法律法规和行业标准，确保施工质量。

六、交底人：XX

灌注桩桩头破除技术交底

技术交底记录

工程名称：中国博兴CBD项目（金融商务大厦）一期

工序名称：灌注桩桩头破除交底部位基础

施工单位：XXX

交底提要：

一、技术交底适用范围；

二、施工准备；

三、施工工艺；

四、注意事项；

五、安全文明施工措施。

内容：

一、技术交底适用范围 本次交底范围为基础灌注桩破除。

二、施工准备

1、技术准备：施工前需要熟悉图纸，掌握每颗桩顶标高；

2、机具准备：混凝土切割机、风镐、铁锹、水准仪、红油漆、汽车吊；

3、人员准备：技术人员1名、测量员2名、小工若干。

三、施工工艺

1、工艺原理：使用钢筋测定仪测出钢筋位置，用混凝土切割机环切2道切割带，保证混凝土桩头标高，及桩顶面平整。采用风镐剥离钢筋，加钻顶断桩头，将桩头吊出；

2、施工工艺：根据图纸标高，测量钻孔桩的桩顶标高，并沿桩顶标高处画第一道粗红线（切割带），在第一道红线上方10cm处画第二道粗红线（切割线）。用混凝土切割机沿红线切割，切割深度不大于实测的钢筋保护层厚度。

四、注意事项

1、施工前需确认桩身强度达到设计强度的70%，且不低于15mMP，龄期不少于7天； 2、基坑开挖后，需人工平整基坑，并用铁锹将桩头四周附着物清理干净；

3、切缝深度需根据钢筋保护层厚度调整，以防割伤桩基钢筋。

五、安全文明施工措施

在施工过程中，需严格遵守安全操作规程，做好安全防护措施，确保施工人员安全。

XXX

灌注桩桩头破除交底部位基础

交底提要：本次技术交底主要涉及灌注桩桩头破除的施工工艺和注意事项，以及安全文明施工措施。

内容：

一、技术交底适用范围

本次技术交底适用于中国博兴CBD项目（金融商务大厦）一期的灌注桩桩头破除施工。

二、施工准备

在开始施工前，需要对施工场地进行清理，确保施工区域干净整洁。同时，需要准备好所需的工具和设备，如风镐、钻孔机、钢钎等。

三、施工工艺

1.剥离钢筋：使用风镐将切缝以上的钢筋保护层剥离，并将钢筋向外侧稍微压弯，以便后续施工。

.

,. 表C2-1 DB64/266—2010

技术交底记录

工程名称 分部(项)或构件名称 长螺旋钻孔灌注桩

技术交底内容：

一、技术交底范围及钻孔灌注桩施工参数

本次技术交底仅适用于*******边坡长螺旋桩孔灌注桩，钻孔灌注桩共计316根，钻孔灌注桩桩径0.6m,桩间距1.2m, 其中14米桩122根，13米桩194根。桩身、护壁混凝土强度等级为C30，保护层厚度为5cm,纵筋锚入冠梁35D，钢筋：HPB（Ⅰ）级，HRB（Ⅲ）级，桩端进入持力层粉细砂层和粉土层。

二、施工工艺及质量控制要点

1、定位测量放线：桩位测量放线采用我方提供坐标点全站仪全程测放，因桩位较多，必须每个4个桩释放一个较为基准的桩位，此基准桩位采用木桩或钢钉施放，并于基准桩上标明桩位编号，施工时可用基准桩对相邻桩位进行复核。误差控制标准：控制网小于±5mm，轴线网小于±10mm，工程桩位小于20mm，水准网小于5mm。整个测量放线过程均需复测，检查误差控制在允许范围，方可进入下道工序。控制点、高程点埋设牢固并加以保护，定期复查校验。

2、钻机就位：钻机必须铺设平稳，确保机身平整，钻杆垂直稳定牢靠，钻头对准桩位。钻尖与桩点偏移不大于20mm。开钻前必须检楔形出料活门是否闭合，严禁开口钻进。每根桩施工前现场工程技术人员进行桩位对中及垂直度检查，垂直度偏差控制在0.5%以内，满足要求后方可开钻。

3、钻孔：调直机架挺杆，对好桩位（钻尖与白灰对齐），开动机器钻进，出土，达到控制深度、停钻、提钻；检查成孔质量。

4、钻深测定：利用钻具上标尺计算钻孔深度，虚土厚度等于测量深度与钻孔深度的差值。虚土厚度一般不应超过10cm。

5、孔径控制：钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。

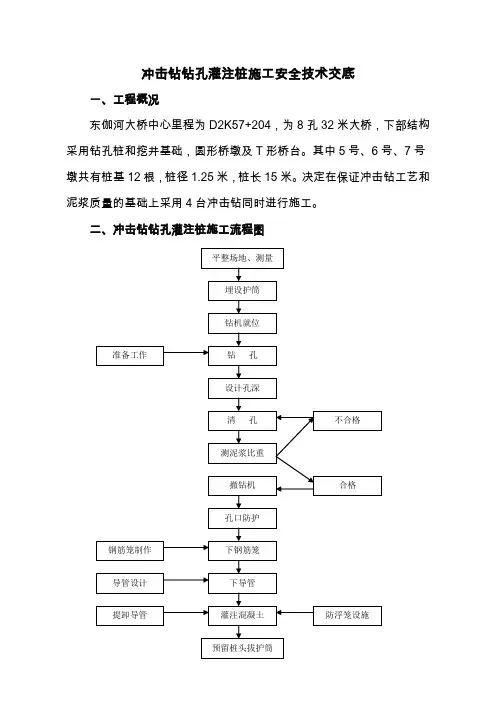

冲击钻钻孔灌注桩施工安全技术交底

一、工程概况

东伽河大桥中心里程为D2K57+204，为8孔32米大桥，下部结构采用钻孔桩和挖井基础，圆形桥墩及T形桥台。其中5号、6号、7号墩共有桩基12根，桩径1.25米，桩长15米。决定在保证冲击钻工艺和泥浆质量的基础上采用4台冲击钻同时进行施工。

二、冲击钻钻孔灌注桩施工流程图

平整场地、测量

埋设护筒

钻机就位

钻 孔

设计孔深

清 孔

撤钻机 测泥浆比重

孔口防护

下钢筋笼

下导管 准备工作

钢筋笼制作

灌注混凝土

预留桩头拔护筒 提卸导管 导管设计 不合格

合格

防浮笼设施 三、冲击钻钻孔灌注桩施工工艺

1、筑岛

东伽河为浅水，采用土袋围堰，普通土填充，筑岛高出水面50cm，表面整平、碾压密实，必须能保证钻机在施工中平稳。

2、测量放样

施工前先排水、修路、清除桩基位置的杂草和淤泥，并整平碾压密实，使施工机具顺利进出。开挖前全站仪定位，水准仪测量标高，四面设护桩。

3、埋设护筒

护筒的埋设深度应根据设计要求或桩径及水文地质情况确定，一般情况埋置深度宜为2-4m，壁厚4mm，护筒内径比桩直径大20-40cm，护筒高度高出地面30cm。采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实，护筒顶高出地面30cm，埋设时位置要准确，护筒要竖直。护筒中心竖直线应与桩中心线重合，平面允许误差50mm，竖直线倾斜不大于1%，护筒顶部焊加强筋和吊耳，开出水口，钻进过程中要经常检查是否发生偏移和下沉，并及时纠正。

4、配制泥浆

为保证易液化坍塌砂质层的成孔质量和最终能将孔底清理干净，对泥浆的比重与粘度制定严格的指标，泥浆配和比为 水：膨胀土：粘土＝1000：100：60。配制的泥浆比重为1.06-1.10；粘度18-22Pa．s；含砂率0.3%-0.5%；PH值8-10，胶体率95%-98%；静切力1.1-1.3；失水率13-15ml。泥浆的好坏是成孔质量的重要保证之一，配置了高质量的泥浆，在长期停钻的情况下，沉积物很少。此外，优质的泥浆可使孔壁形成一层粘性好、密度大渗透性差的泥皮，这层泥皮可防止孔内泥浆外渗，大大减缓孔内水头降低的速度，这也是使孔壁稳定的有效措施。
