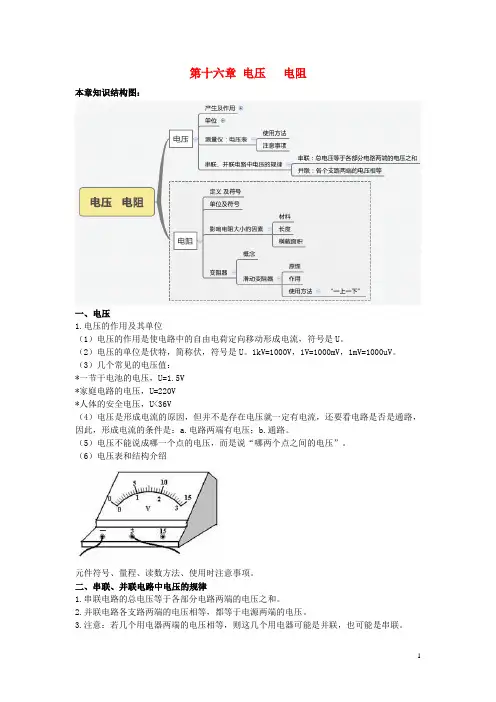

1 第十六章 电压 电阻
本章知识结构图：
一、电压
1.电压的作用及其单位
（1）电压的作用是使电路中的自由电荷定向移动形成电流，符号是U。
（2）电压的单位是伏特，简称伏，符号是U。1kV=1000V，1V=1000mV，1mV=1000uV。
（3）几个常见的电压值：
*一节干电池的电压，U=1.5V
*家庭电路的电压，U=220V
*人体的安全电压，U<36V
（4）电压是形成电流的原因，但并不是存在电压就一定有电流，还要看电路是否是通路，因此，形成电流的条件是：a.电路两端有电压；b.通路。
（5）电压不能说成哪一个点的电压，而是说“哪两个点之间的电压”。
（6）电压表和结构介绍
元件符号、量程、读数方法、使用时注意事项。
二、串联、并联电路中电压的规律
1.串联电路的总电压等于各部分电路两端的电压之和。
2.并联电路各支路两端的电压相等，都等于电源两端的电压。
3.注意：若几个用电器两端的电压相等，则这几个用电器可能是并联，也可能是串联。 2 三、电阻
1.电阻：导体对电流阻碍作用的大小叫做电阻。
用符号R表示，单位是欧姆（），千欧（k）
2.影响电阻大小的因素：
（1）材料。长度相同、横截面积相同的不同材料组成的导体，电阻一般不同。
（2）长度。由同一种材料组成的导体，横截面积相同时，导体越长电阻越大。用一个比喻：街道越长，行人受到阻碍的机会越多。
（3）横截面积。由同一种材料组成的导体，长度相同时，横截面积越大的导体电阻越小。
用一个比喻：街道越宽行人受到阻碍的机会越少，越畅通；管道越粗，水越容易流过去。
（4）导体电阻还随着温度的变化而变化。对于大多数导体来说，温度升高时，电阻变大，如金属导体；但也有少数导体，其电阻随温度的升高而降低，如石墨。
四、变阻器
1.概念：能改变接入电路中电阻大小的元件叫做变阻器。
2.学生实验常用的变阻器——滑动变阻器
（1）原理：靠改变连入电路的电阻丝的长度来改变电阻。
1 16章电压 电阻测试题 2018 9.16
一、选择题（每小题2 分，共32 分）
1、 如图所示电路中，要使灯泡L1和L2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是( )
A.电流表、电流表 B.电流表、电压表 C.电压表、电流表 D.电压表、电压表
2、如图所示，与实物一致的电路图是（ ）
A． B． C． D．
3、如图所示电路中，电源电压为9V，当闭合开关S后，两灯都不亮．用电压表进行检测，得到的结果是：A、B两点之间的电压为零，B、C两点之间的电压为9V，造成故障的原因可能是（ ）
A．电源接触不良 B．甲灯接触不良或灯丝断开C．开关接触不良 D．乙灯接触不良或灯丝断开
4、如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是( )
A．灯L1被短路 B．灯L2断路灯 C．灯L1断路 D．L2被短路
5、下列电学基础知识说法正确的是( )
A.同种电荷相互吸引，异种电荷相互排斥 B.只要电子在运动，电路中就一定有电流
C.电源的作用就是给电路两端提供电压 D.电阻的大小只与导体的材料和长度有关 2 6、明在实验室里连接了如图所示的电路，对此电路的认识，正确的是( )
A.小灯泡并联，电压表测电源电压 B.小灯泡串联，电压表测L2的电压
C.若灯L1短路，则电压表示数为零 D.若灯L2短路，则电压表示数为3V
7、某热敏电阻的阻值随环境温度的变化而变化的规律如图甲所示．利用热敏电阻这一特性，设计一个通过电表示数反映环境温度变化的电路，要求电表示数增大表示温度升高，选项电路中不符合要求的是（ ） A BC D
8、当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温超导体的应用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是（ ）

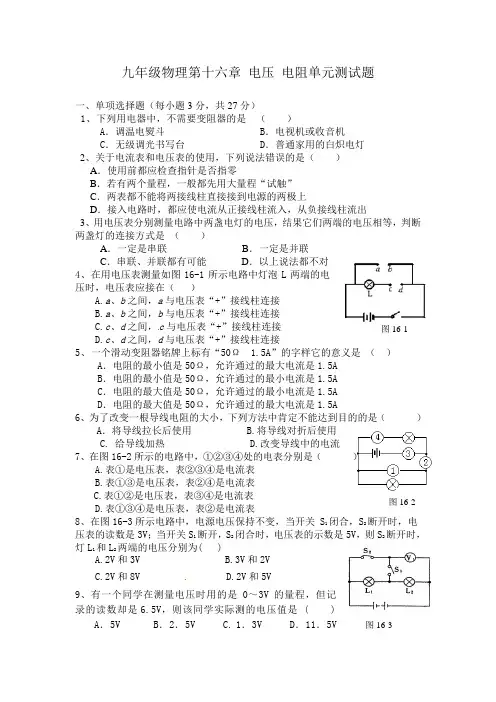

九年级物理第十六章 电压 电阻单元测试题
一、单项选择题（每小题3分，共27分）
1、下列用电器中，不需要变阻器的是 （ ）
A．调温电熨斗 B．电视机或收音机
C．无级调光书写台 D．普通家用的白炽电灯
2、关于电流表和电压表的使用，下列说法错误的是（ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
3、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是 （ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．以上说法都不对
4、在用电压表测量如图16-1所示电路中灯泡L两端的电压时，电压表应接在（ ）
A.a、b之间，a与电压表“+”接线柱连接
B.a、b之间，b与电压表“+”接线柱连接
C.c、d之间，c与电压表“+”接线柱连接
D.c、d之间，d与电压表“+”接线柱连接
5、一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是 （ ）
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
6、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（ ）
A．将导线拉长后使用 B.将导线对折后使用
C. 给导线加热 D.改变导线中的电流
7、在图16-2所示的电路中，①②③④处的电表分别是（ ）

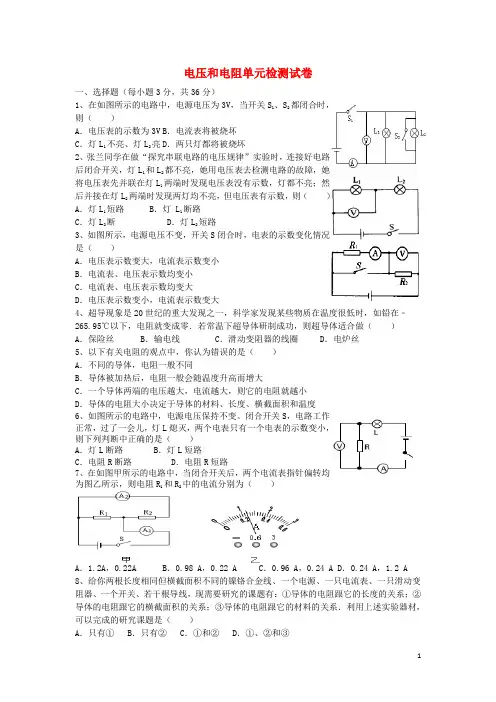

1 电压和电阻单元检测试卷
一、选择题（每小题3分，共36分）
1、在如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（ ）
A．电压表的示数为3V B．电流表将被烧坏
C．灯L1不亮、灯L2亮 D．两只灯都将被烧坏
2、张兰同学在做“探究串联电路的电压规律”实验时，连接好电路后闭合开关，灯L1和L2都不亮，她用电压表去检测电路的故障，她将电压表先并联在灯L1两端时发现电压表没有示数，灯都不亮；然后并接在灯L2两端时发现两灯均不亮，但电压表有示数，则（ ）
A．灯L1短路 B．灯 L1断路
C．灯L2断 D．灯L2短路
3、如图所示，电源电压不变，开关S闭合时，电表的示数变化情况是（ ）
A．电压表示数变大，电流表示数变小
B．电流表、电压表示数均变小
C．电流表、电压表示数均变大
D．电压表示数变小，电流表示数变大
4、超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（ ）
A．保险丝 B．输电线 C．滑动变阻器的线圈 D．电炉丝
5、以下有关电阻的观点中，你认为错误的是（ ）
A．不同的导体，电阻一般不同
B．导体被加热后，电阻一般会随温度升高而增大
C．一个导体两端的电压越大，电流越大，则它的电阻就越小
D．导体的电阻大小决定于导体的材料、长度、横截面积和温度
6、如图所示的电路中，电源电压保持不变。闭合开关S，电路工作正常，过了一会儿，灯L熄灭，两个电表只有一个电表的示数变小，则下列判断中正确的是（ ）
A．灯L断路 B．灯L短路
C．电阻R断路 D．电阻R短路
7、在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A．1.2A，0.22A B．0.98 A，0.22 A C．0.96 A，0.24 A D．0.24 A，1.2 A
