钻孔桩施工作业指导书

目录

1．适用范围 ..................................................................... - 1 -

2．编制依据 ..................................................................... - 1 -

3．作业准备 ..................................................................... - 1 -

3.1 技术准备 ................................................................... - 1 -

3.2 资源配置 ................................................................... - 1 -

4.施工方法 ...................................................................... - 2 -

4.1施工工艺流程 ................................................................ - 2 -

4.2钻机选型 .................................................................... - 3 -

4.3施工准备 .................................................................... - 3 -

4.4场地平整 .................................................................... - 3 -

钻孔桩施工作业指导

1 、目的

明确钻孔桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范钻孔桩作业施工。

2、编制依据

《客运专线铁路路基工程施工质量验收暂行标准》

《客运专线铁路路基工程施工技术指南》

《新建铁路郑徐客运专线路基工程设计与施工参考图集》

3、适用范围

适用于新建铁路郑徐客运专线钻孔桩的施工。

二、冲击钻钻孔桩施工工序

桩身超声波检场地准备 桩位放样

埋设护筒 制作护筒

钻 孔 检验钻机 钻机就位

泥浆制备及向钻孔内灌清 孔 安装钻机设备 检验钻架等设吊装钢筋骨架 测量钻孔深度、倾斜度、

直径，作好钻孔记录

测量沉淀厚度 钻孔完毕后，移去不用设备

灌注水下砼 安装导管和砼料斗 检验导管等设砼制备及运输

砼 养 护

拆除护筒 清 桩 头 检验、签证 设置隔水栓 钻孔桩施工工艺框图 1、准备工作

钻孔前先对场地进行平整，清除杂物，换除软土，并夯打密实。根据地形选择合适的位置摆放钻机。

2、测量放样

对桩基定位放样施工步骤及注意事项如下：

①. 依据已布设的平面控制加密导线控制点坐标和经复核计算无误的各钻孔桩中心坐标，利用全站仪精确测设各桩位的中心点（桩位中心点先用木桩初测定位，后在木桩上用小钉子定出精确点位，同时用红布条或标志性物品做好标记）；

②. 采用正交线法定出该桩位的方向控制桩（在中心桩四周相邻90度方向任意定出四根桩位方向控制桩，交叉两桩相连中心交叉点即为桩位中心点），供护筒安装、钻机就位及机具定位使用；

3、护筒埋设

钻孔前应采用长度适合钻孔地基条件的护筒，保证孔口不坍塌及不使地表水进入钻孔，并保持孔内泥浆表面高程。埋设护筒应符合以下要求：

①、根据不同施工要求护筒用δ=5~12mm钢板卷制；

②、护筒内径比相应的桩径大20~30cm；

③、护筒顶端高程，应高出地下水位或孔外水位1.0～2.0米。当护筒处于旱地时，其顶端应高出地下水位1.0～2.0米，还应高出地面0.3米，当钻孔内有承压水时，还应高于稳定后的承压水位2.0米以上；

钻孔桩施工作业指导书

一、概述

钻孔桩是一种深基础，通常用于承受高荷载的建筑物或桥梁的支撑。它们是通过钻孔机将地面挖空，然后将钢筋和混凝土注入钻孔中形成的。在进行钻孔桩施工时，必须遵循一定的安全和操作规程。

二、施工前准备

1.确定位置和尺寸

钻孔桩施工前需要确定该基础的位置和尺寸，这可以依据设计图纸进行。确定位置时应注意避开水域、高压电线、管道等障碍物。

2.检查地形和地质

在开始钻孔桩施工前，必须先进行地形和地质勘测。根据地质情况确定孔壁保护措施。

3.选择适当的钻机和工具

根据设计需求选择适当的钻机和工具。正确使用和维护钻机和工具可确保施工的有效性和安全性。

4.组织人员

钻孔桩施工需要一定数量和类型的人员。施工单位应根据需要组织钻孔桩施工队伍，组织各种专业技术人员和劳动力。

5.确定环境保护措施

钻孔桩施工还需要采取必要的环境保护措施，以避免对环境造成污染。

三、施工过程

1.孔口准备

在确定钻孔桩位置后，用机械掘进将地面开挖到所需深度，清除杂物、泥土和石块。

2.孔壁处理

钻孔桩滚动钻杆时必须处理孔壁，防止塌方。常用的方法有注浆、套管、钻岩等。

3.钻孔施工

选择适当的钻头和钻具，并根据设计图纸的深度和直径要求开始钻孔施工。施工时应根据松散或坚硬地质情况选择相应的转速和进给速度。

4.孔底处理

钻孔深度达到设计要求后，应对孔底进行处理。根据孔底情况进行清理、加固或预埋钢筋。

5.钢筋布置

根据图纸标注和设计要求，将钢筋切割、弯曲并布置到钻孔内。一般钢筋间距不应过大，以保证混凝土填充均匀。

6.注浆

当钢筋布置检查合格后，可进行注浆工作。常用的材料有水泥浆、聚合物浆、乙烯树脂等。注浆量应根据设计要求控制。

7.拔杆和填充混凝土 注浆后等待凝固，然后拔出钻杆，用专业设备将混凝土填充到孔内。填充时应注意压实均匀。

8.裁切和上部连接

混凝土凝固后，将钻孔桩切成所需长度并落实上部连接。完成钻孔桩的施工。

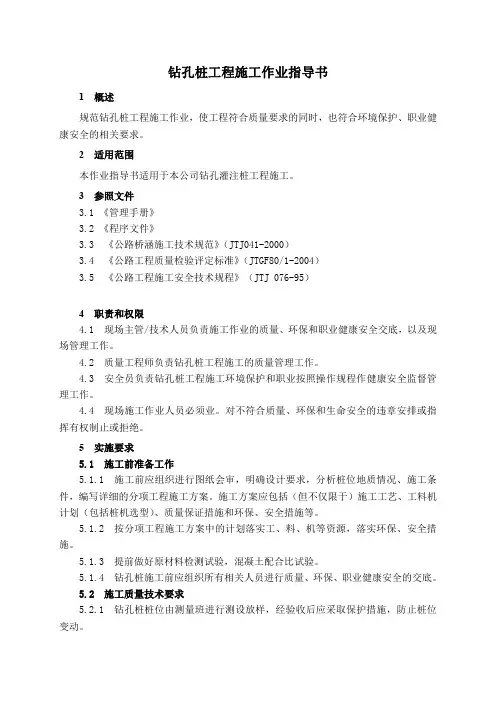

钻孔桩工程施工作业指导书

1概述

规范钻孔桩工程施工作业，使工程符合质量要求的同时，也符合环境保护、职业健

康安全的相关要求。

2适用范围

本作业指导书适用于本公司钻孔灌注桩工程施工。

3参照文件

3.1《管理手册》

3.2《程序文件》

3.3《公路桥涵施工技术规范》（JTJ041-2000）

3.4《公路工程质量检验评定标准》（JTGF80/1-2004）

3.5《公路工程施工安全技术规程》（JTJ076-95）

4职责和权限

4.1现场主管/技术人员负责施工作业的质量、环保和职业健康安全交底，以及现

场管理工作。

4.2质量工程师负责钻孔桩工程施工的质量管理工作。

4.3安全员负责钻孔桩工程施工环境保护和职业按照操作规程作健康安全监督管

理工作。

4.4现场施工作业人员必须业。对不符合质量、环保和生命安全的违章安排或指

挥有权制止或拒绝。

5实施要求

5.1施工前准备工作

5.1.1施工前应组织进行图纸会审，明确设计要求，分析桩位地质情况、施工条

件，编写详细的分项工程施工方案。施工方案应包括（但不仅限于）施工工艺、工料机

计划（包括桩机选型）、质量保证措施和环保、安全措施等。

5.1.2按分项工程施工方案中的计划落实工、料、机等资源，落实环保、安全措

施。

5.1.3提前做好原材料检测试验，混凝土配合比试验。

5.1.4钻孔桩施工前应组织所有相关人员进行质量、环保、职业健康安全的交底。

5.2施工质量技术要求

5.2.1钻孔桩桩位由测量班进行测设放样，经验收后应采取保护措施，防止桩位

变动。5.2.2钻孔桩机、泥浆泵、发电机等配套设备进场前必须检查合格。

5.2.3无检验合格证或出厂合格证的产品、原材料不允许进入施工现场。

5.2.4施工顺序

5.2.5场地准备

⑴场地为旱地时，应清除杂物，换除软土，整平夯实。

⑵场地为陡坡时，可用枕木，型钢等搭设平台或用机械、人工修整台阶或平台。

⑶场地为浅水时，采用筑岛法(即围堰)施工。筑岛高度应高于是高水位0.5~1.0m。
