霍尔效应高考知识点总结

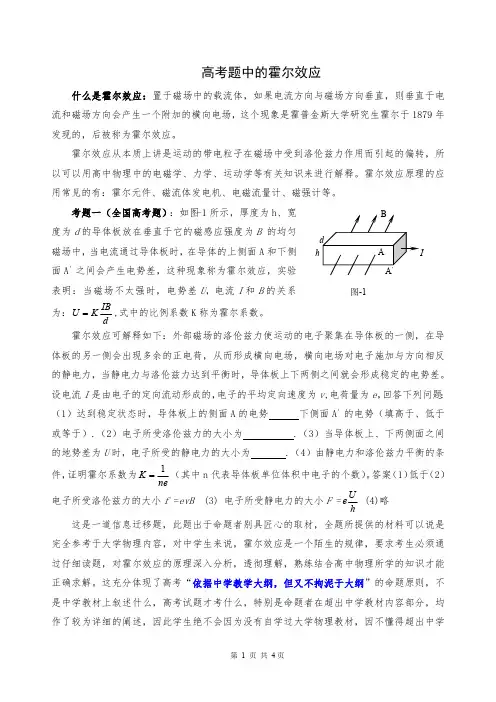

第 1 页 共 4页 B d h I 图-1A’ A高考题中的霍尔效应什么是霍尔效应：置于磁场中的载流体，如果电流方向与磁场方向垂直，则垂直于电流和磁场方向会产生一个附加的横向电场，这个现象是霍普金斯大学研究生霍尔于1879年发现的，后被称为霍尔效应。霍尔效应从本质上讲是运动的带电粒子在磁场中受到洛伦兹力作用而引起的偏转，所以可以用高中物理中的电磁学、力学、运动学等有关知识来进行解释。霍尔效应原理的应用常见的有：霍尔元件、磁流体发电机、电磁流量计、磁强计等。考题一（全国高考题）：如图-1所示，厚度为h、宽度为d的导体板放在垂直于它的磁感应强度为B 的均匀磁场中，当电流通过导体板时，在导体的上侧面A和下侧面A′之间会产生电势差，这种现象称为霍尔效应，实验表明：当磁场不太强时，电势差U，电流I和B的关系为：,式中的比例系数K称为霍尔系数。dIBKU霍尔效应可解释如下：外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场，横向电场对电子施加与方向相反的静电力，当静电力与洛伦兹力达到平衡时，导体板上下两侧之间就会形成稳定的电势差。设电流I是由电子的定向流动形成的，电子的平均定向速度为v,电荷量为e，回答下列问题：（1）达到稳定状态时，导体板上的侧面A的电势 下侧面A′的电势（填高于、低于或等于）.（2）电子所受洛伦兹力的大小为 .（3）当导体板上、下两侧面之间的地势差为U时，电子所受的静电力的大小为 .（4）由静电力和洛伦兹力平衡的条件，证明霍尔系数为（其中n代表导体板单位体积中电子的个数）。答案（1）低于（2）neK1电子所受洛伦兹力的大小f =evB (3) 电子所受静电力的大小F = (4)略hUe这是一道信息迁移题，此题出于命题者别具匠心的取材，全题所提供的材料可以说是完全参考于大学物理内容，对中学生来说，霍尔效应是一个陌生的规律，要求考生必须通过仔细读题，对霍尔效应的原理深入分析，透彻理解，熟练结合高中物理所学的知识才能正确求解。这充分体现了高考“依据中学教学大纲，但又不拘泥于大纲”的命题原则，不是中学教材上叙述什么，高考试题才考什么，特别是命题者在超出中学教材内容部分，均作了较为详细的阐述，因此学生绝不会因为没有自学过大学物理教材，因不懂得超出中学 第 2 页 共 4页 B a d I b c 图-2I R A B 等离子束 图-3 S××××××B×××××× R导电流体 图-4物理内容的知识而失分，所以对每位考生来说是公平的。考题二（北京东城区试题）：一种半导体材料称为“霍尔材料”，用它制成的元件称为“霍尔元件”。这种材料有可定向移动的电荷，称为“载流子”，每个载流子的电量大小为1元电荷，即q =1.6×10-19C. 霍尔元件在自动检测、控制领域得到广泛应用，如录象机中用来测量录象磁鼓的转速、电梯中用来检测电梯门是否关闭以控制升降电动机的电源通断等。在一次实验中，一块霍尔材料制成的薄片宽ab=1.0×10-2m、长bc=4.0×10-2m、厚h=1.0×10-3m，水平放置在竖直向上的磁感应强度B=1.5T的匀强磁场中，bc方向通有I=3.0A的电流，如图-2所示，沿宽度产生1.0×10-5V的横向电压。（1）假定载流子是电子，a、b两端中哪端电势较高？（2）薄板中形成电流I的载流子定向运动的速率多大？答案（1）b端电势较高（2）载流子定向运动速率v =6.7×10-4m/s。磁流体发电机所依据的基本原理就是霍尔效应。如图-3所示，等离子气体喷入磁场，正、负离子在洛伦兹力作用下发生偏转而聚集到A、B板上，产生电势差。设A、B平行金属板的面积为S，相距L，等离子气体的电阻率为ρ，喷入气体速度为v，板间磁场的磁感应强度为B，板外电阻为R，当等离子气体匀速通过A、B板间时，A、B板上聚集的电荷最多，板间电势差最大，即为电源电动势。此时离子受力平衡：Eq=qvB，E=Bv，ε=EL=BLv。电源内阻。SLr考题三（江西省试题）：图-4为磁流体发电机的示意图。设两金属板间的距离为d，两极板间匀强磁场的磁感应强度为B。等离子体垂直进入磁场的速度为v,单个离子所带的电量为q。离子通道（即两极板内所围成空间）的等效电阻为r，负载电阻为R。求（1）该发电机的电动势；（2）发电机的总功率。答案（1）NS 第 3 页 共 4页 ××××a××××Bd ××××××××× v××××b×××× 图-5 bc a 图-6 c B da I b d 图-7L电动势E=Bdv (2)总功率rRvdB222电磁流量计根据霍尔效应其原理可解释为：如图-5所示，一圆形导管直径为d，用非磁性材料制成，其中有可以导电的液体向左流动。导电液体中的自由电荷（正负离子）在洛伦兹力作用下横向偏转，a、b间出现电势差。当自由电荷所受电场力和洛伦兹力平衡时，a、b间的电势差就保持稳定。由qvB=Eq=，可得v=，qdUBdU流量Q=sv=BdUBdUd4.42考题四（湖北省高考题）：电磁流量计广泛应用于测量可导电流体（如污水）在管中的流量（单位时间内通过管内横截面的流体的体积）。为了简化，假设流量计是如图-6所示的横截面为长方形的一段管道，其中空部分的长、宽、 高分别为图中的a、b、c。流量计的两端与输送流体的管道连接（图中虚线）。图中流量计的上下两面是金属材料，前后两侧面是绝缘材料。现于流量计所在处加磁感应强度为B的匀强磁场，磁场方向垂直于前后两面。当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R的电流表的两端连接，I表示测得的电流值。已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为（ ）。答案—AA. B. C. D. )(acbRBI)(cbaRBI)(bacRBI)(abcRBI磁强计是利用霍尔效应来测量磁感应强度B的仪器。其原理可解为：如图-7所示，一块导体接上a、b、c、d四个电极，将导体放在匀强磁场之中，a、b间通以电流I，c、d间就会出现电势差，只要测出c、d间的电势差U，就可测得B。设c、d间电势差达到稳定，则U=EL，此时导电的自由电荷受到的电场力与洛伦兹力相平衡，Eq=qvB，式中v为自由电 第 4 页 共 4页 荷的定向移动速度。由此可知， 。设导体中单位体积内的自由电荷数为n，则电LvUvEB流I=nqsv，式中S为导体横截面积，S=Ld。因此，由此可知B∝U。这样InqdUBnqLdIv,只要将装置先在已知磁场中定出标度，就可通过测定U来确定B的大小了。高考大纲新增的许多知识点更有利于试题的情景与生活实际、与科技应用、与近现、代物理知识相联系。近年来，霍尔效应在科学技术的许多领域如测量技术、电子技术、自动化技术等得到广泛应用。在平时对学生进行能力训练时，它可作为较好的训练素材之一。

霍尔元件特点高考知识点

霍尔元件，又被称为霍尔传感器或霍尔开关，是一种基于霍尔效应的电子元件。霍尔元件广泛应用于电子设备、汽车行业以及工业自动化等领域。它的特点是精度高、体积小、可靠性强，成为现代科技的重要组成部分。

一、霍尔元件的基本原理

霍尔效应是指当通过固态材料的电流在垂直于电流方向的磁场作用下，产生横向电位差的现象。基于这个原理，霍尔元件可以检测磁场并将其转化为电信号。

二、霍尔元件的工作原理

1. 效应面：通常情况下，霍尔元件通过选择合适的结构和材料，使效应面垂直于电流方向。

2. 磁感应强度测量：当通过霍尔元件的电流在效应面上受到磁场的作用时，会在霍尔元件两侧产生横向电压。

3. 输出信号：根据霍尔元件两侧的电压差，可以获得磁场的强度信息。这一电信号可以被微控制器或其他电子设备进行处理，用于实现不同的功能。

三、霍尔元件的应用领域

1. 磁场检测：霍尔元件可以被用于测量磁场的强度和方向，广泛应用于磁场计、地磁传感器等设备中。

2. 电动机控制：霍尔元件可以检测电动机的旋转位置和转速，从而实现电机的闭环控制和运动控制。

3. 磁浮技术：霍尔元件常用于磁浮技术中，用于测量磁悬浮装置中的磁场，并进行反馈控制。

4. 车载电子：在汽车行业中，霍尔元件被用于测量转速、制动系统和动力转向等控制系统中，提高了安全性和可靠性。

5. 工业自动化：霍尔元件经常用于工业自动化中的位置检测、速度测量、物体计数等领域。

四、霍尔元件的发展趋势

随着科技的不断进步，霍尔元件也在不断发展，呈现出以下几个趋势：

1. 多功能集成：将霍尔元件与其他传感器和电子元件进行集成，实现更多功能和更广泛的应用领域。 2. 高精度高性能：提高霍尔元件的精度和性能，以满足不同场景下的需求。

3. 低功耗与节能：优化设计，减少能耗，提高使用寿命，并适应可再生能源的需求。

4. 小型化与微型化：不断缩小体积，适应电子设备的小型化趋势。

霍尔效应总结

霍尔效应是由美国物理学家霍尔于1879年发现的一种物理现象，在固体物理学和电子学领域具有重要意义。它描述了当电流通过一块具有垂直磁场的半导体或导体时，会在器件的侧边产生一种电势差，即霍尔电势，这个现象被称为霍尔效应。

1. 霍尔效应的基本原理

霍尔效应的基本原理是基于洛仑兹力的作用。当电流通过一个导体或半导体时，电子受到磁场力的作用，沿着磁场方向受到一个与电子运动方向垂直的洛仑兹力。这个洛仑兹力将导致电荷在器件侧边聚集，产生电势差，即霍尔电势。这样的电势差可以通过引入霍尔电压来测量。

2. 霍尔效应的应用

霍尔效应在实际应用中有广泛的用途。下面将介绍一些典型的应用领域：

a. 传感器技术

由于霍尔效应可以测量电流和磁场，因此被广泛应用于传感器技术中。例如，霍尔传感器可以用于测量磁场强度，如地磁场、电机磁场等。此外，霍尔传感器还可以用于测量电流，如电动车、电机和电力系统中的电流测量。

b. 磁学研究

霍尔效应对磁学研究有很大的意义。通过测量霍尔电势和磁场强度，可以确定材料的磁性。这对于研究磁性材料的性质和应用潜力非常重要。

c. 半导体器件

霍尔效应在半导体器件中也有广泛的应用。例如，霍尔元件可以用于测量磁场方向和强度，作为指南针或磁力计使用。此外，霍尔元件还可以用于检测旋转运动，如在电动机中用于测量转速。

3. 霍尔效应的优势和局限性

尽管霍尔效应具有广泛的应用前景，但它仍然存在一些优势和局限性。

优势方面，首先是霍尔效应可以对非接触式测量进行电路隔离，这对于高电压和高频率应用非常重要。其次，霍尔效应传感器具有高灵敏度和快速响应的特点，可以对微小的磁场和电流变化进行准确测量。此外，霍尔传感器还具有低功耗和稳定性好的特点。

然而，霍尔效应也存在一些局限性。首先是霍尔效应对温度的敏感性。在高温环境下，霍尔效应传感器可能会产生较大的误差。其次，霍尔效应在强磁场下可能会饱和，导致测量结果不准确。此外，由于霍尔效应受到温度和材料等因素的影响，传感器的精度和可靠性也会受到一定的限制。

霍尔元件高考知识点

霍尔元件是常见于电子电路中的一种重要传感器元件，通过利用霍尔效应来实现电磁信号的检测和测量。在高考物理中，对于霍尔元件的了解是非常重要的。下面将对霍尔元件的工作原理、应用以及相关知识点进行介绍。

一、霍尔元件的工作原理

霍尔元件是基于霍尔效应而工作的，霍尔效应是指当电流通过导体时，在垂直于电流方向的方向上产生一种电压差的现象。具体来说，当电流沿某一导线流动时，若将一个垂直于电流方向的磁场施加于导线上，则在导线两侧将会产生电势差。这个电势差称为霍尔电压，与电流、磁场强度以及导线材料的性质有关。

二、霍尔元件的应用领域

1. 磁场测量：通过测量霍尔电压的变化可以得知外部磁场的变化，因此可以应用于磁场测量领域，如磁力计、地磁测量等。

2. 位置检测：霍尔元件可以根据霍尔电压的大小和方向来确定物体相对于元件的位置，因此可以在位置检测领域得到广泛应用，如汽车传感器、水平仪等。

3. 电流检测：由于霍尔电压与电流成正比，因此可以将霍尔元件用于电流的检测领域，如电流表、电压表等。 4. 速度检测：通过测量霍尔电压的变化可以得知物体的速度，因此可以应用于速度检测领域，如汽车速度表等。

三、霍尔元件的特点和优势

1. 非接触式：霍尔元件可以在不接触被测对象的情况下进行测量，因此不会对被测对象产生影响，适用于一些特殊环境或需要保护被测对象的情况。

2. 精度高：霍尔元件具有较高的测量精度，可以实现对细小磁场变化的检测和测量。

3. 响应速度快：由于霍尔效应的原理特点，霍尔元件的响应速度非常快，可以用于对快速变化的磁场进行测量。

四、相关知识点

1. 霍尔电压的计算：霍尔电压与电流、磁场强度以及导线材料的性质有关。一般情况下，可以通过以下公式来计算霍尔电压：

Vh = K * I * B

其中，Vh为霍尔电压，K为霍尔系数，I为电流，B为磁场强度。

2. 霍尔元件的选择：在实际应用中，根据具体的需求和测量范围，选择合适的霍尔元件是非常重要的。应该考虑元件的灵敏度、响应速度以及工作温度范围等因素。 3. 常见问题及解决方法：在使用霍尔元件的过程中，可能会遇到一些常见的问题，如输出电压不稳定等。针对这些问题，可以根据具体情况进行调试和解决。
