纸箱厚度标准

第 1 页 一、出口商品瓦楞纸箱检验标准

目前我国出口商品瓦楞纸臬检验所依据的标准是《出口商品运输包装瓦楞纸箱检验规程》（SN/T02621993）该标准规定了出口商品瓦楞纸箱的技术要求，检验项目、抽样与检验方法、适用于海运、（陆运及空运出口商品包装用单瓦楞、双瓦楞纸箱检验。该标准按照内装物最大重量、最大内综合尺寸，（即纸箱长、宽、高总与）及使用瓦楞纸板的种类，将瓦楞纸箱分为8种，如表1所示。

表1SN/0262-1993中出口商品瓦楞纸箱的分类

种类 内装物最大重量㎏ 最大内综合尺寸㎜

单瓦楞纸箱 第一种 10 1000

第二种 20 1400

第三种 30 1750

第四种 40 2000

双瓦楞纸箱 第一种 20 1400

第二种 30 1750

第三种 40 2000

第四种 50 2500 第 2 页 SN/T0262-1993的检验内容包括外观检验、性能检验及型式检验。

（1）外观检验

①标志：标志的相关要求应依照《包装储运图示标志》执行，同时瓦楞纸箱上还应印有商检部门规定的代码与代号。

②印刷要求：瓦楞纸箱箱面上印刷的图案、文字应清晰正确、深浅一致、位置准确。

③压痕线：单瓦楞纸箱的压痕线宽度不大于12㎜，双瓦楞纸箱的压痕线宽度不大于17㎜；折线居中，不得有破裂、断线、重线等缺陷，瓦楞纸箱上不得不有多余的压痕线。

④刀口：刀口无明显毛刺；成箱后又叠角漏洞直径不超过5㎜。

⑤箱钉：箱钉应使用带有镀层的低碳钢扁丝，不应有锈斑、剥层、龟裂或其他使用上的缺陷；间距均匀，单钉距离不大于55㎜，双钉距离不大于75㎜，首尾钉至压痕线边线的距离这（13±7）㎜，钉合接缝处应钉牢、钉透、不得有叠钉、翘钉、不转脚钉等缺陷。

⑥结合：钉合搭接舌宽为35～55㎜，箱订应沿搭接舌中线钉合，排列整齐，偏斜不超过5㎜，黏合搭接舌宽不小于30㎜，黏合剂应涂布均匀、充分、无溢出，黏合面剥离时面纸不分离；纸箱二片接头对齐，大型箱的剪刀差（结合部位上下端压痕线外两刀距离之差）不大于7㎜，中型箱不大于6㎜，小型箱不大于4㎜，箱体方正。 第 3 页 ⑦裱合：面纸不许拼接、缺材、露楞、褶皱、透胶或有污迹，里纸拼接不得超过两次，拼接头外距摇盖压痕线不得小于30㎜；每平方米瓦楞纸板内脱胶面积不得大于20㎝2，大型纸楞斜不超过3个,中、小型箱楞斜不超过2个。

仅供个人参考

不得用于商业用途 国际纸箱箱型标准

瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易理解。

纸箱包装的订单和规格都可参照本标准。

本标准只能由FEFC0和ASSC0作增补和修改。

本标准下的系统结构为纸箱内部视图纸箱规格尺寸

除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：

长度(L)×宽度(B)×高度(H)

其中，长度(L)=开口处最长的尺寸

宽度(B)=开口处最短的尺寸

高度(H)=从开口处至箱底水平面的尺寸

长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。

测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。

对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即

355 X 205×120／40毫米

(L) (B) (H) (h)

对于搭口外部摇盖纸箱，搭口(o)

区域的长度可在斜线后用第四尺寸表示，即

355×205×1 20／40毫米

(L) (B) (H) (o)

纸板规格尺寸

除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：

第一尺寸×第二尺寸

其中，第一尺寸=沿胶缝的长度

第二尺寸=垂直于胶缝的长度纸箱式样

某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。但是在表示基本箱型式样的数字仅供个人参考

不得用于商业用途 后面需添加一个后缀数字．并用破折号隔开，如0201—2。具体到每个生产商，这样的式样标准可能会略有不同。

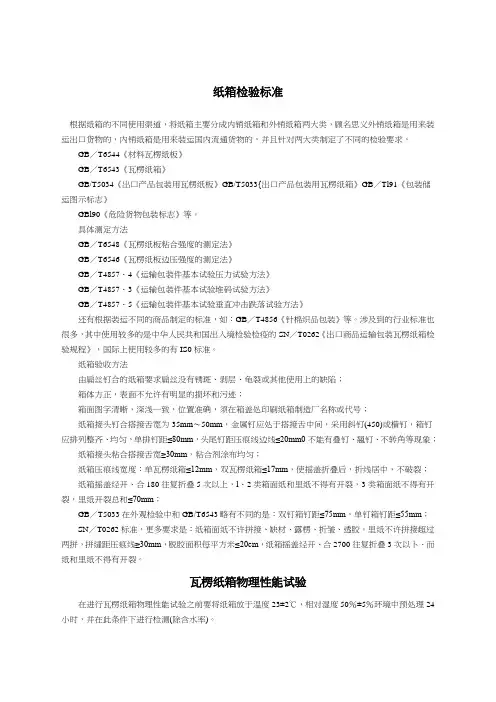

纸箱检验标准

根据纸箱的不同使用渠道，将纸箱主要分成内销纸箱和外销纸箱两大类，顾名思义外销纸箱是用来装运出口货物的，内销纸箱是用来装运国内流通货物的，并且针对两大类制定了不同的检验要求。

GB／T6544《材料瓦楞纸板》

GB／T6543《瓦楞纸箱》

GB/T5034《出口产品包装用瓦楞纸板》GB/T5033{出口产品包装用瓦楞纸箱》GB／Tl91《包装储运图示标志》

GBl90《危险货物包装标志》等。

具体测定方法

GB／T6548《瓦楞纸板粘合强度的测定法》

GB／T6546《瓦楞纸板边压强度的测定法》

GB／T4857．4《运输包装件基本试验压力试验方法》

GB／T4857．3《运输包装件基本试验堆码试验方法》

GB／T4857．5《运输包装件基本试验垂直冲击跌落试验方法》

还有根据装运不同的商品制定的标准，如：GB／T4856《针棉织品包装》等。涉及到的行业标准也很多，其中使用较多的是中华人民共和国出入境检验检疫的SN／T0262《出口商品运输包装瓦楞纸箱检验规程》，国际上使用较多的有IS0标准。

纸箱验收方法

由扁丝钉合的纸箱要求扁丝没有锈斑、剥层、龟裂或其他使用上的缺陷；

箱体方正，表面不允许有明显的损坏和污迹；

箱面图字清晰，深浅一致，位置准确，须在箱盖处印刷纸箱制造厂名称或代号；

纸箱接头钉合搭接舌宽为35mm～50mm，金属钉应处于搭接舌中间，采用斜钉(450)或横钉，箱钉应排列整齐、均匀，单排钉距≤80mm，头尾钉距压痕线边线≤20mm0不能有叠钉、翘钉、不转角等现象；

纸箱接头粘合搭接舌宽≥30mm，粘合剂涂布均匀；

纸箱压痕线宽度：单瓦楞纸箱≤12mm，双瓦楞纸箱≤17mm，使摇盖折叠后，折线居中，不破裂；

纸箱摇盖经开、合180往复折叠5次以上，l、2类箱面纸和里纸不得有开裂，3类箱面纸不得有开裂，里纸开裂总和≤70mm；

检测纸箱各大项的方法试验和标准

纸箱是应用最广泛的包装制品，按用料不同，有瓦楞纸箱、单层纸板箱等,有各种规格和型号。纸箱常用的有三层、五层，七层使用较少，各层分为里纸、瓦楞纸、芯纸、面纸，里、面纸有茶板纸、牛皮纸，芯纸用瓦楞纸，各种纸的颜色和手感都不一样，不同厂家生产的纸（颜色、手感）也不一样.

①瓦楞纸板国家标准为GB/T 6544-2008，其主要测试项目包括瓦楞纸板厚度、边压强度、粘合强度、耐破强度、戳穿强度以及水分。

②瓦楞纸箱国家标准为GB 6543-86，其主要测试项目包括纸箱抗压强度、 耐冲击强度及抗强度。

TTS（一通检测）亦为多家知名企业提供供应商材料筛选，标书评定等工程， 纸箱基本测试项目如下：

1 .样品预处理 GB/T 6543 – 1986 SN/T 0262 - 1993

2 .外观 GB/T 6543 – 1986 SN/T 0262 - 1993

3 .尺寸 GB/T 6543 – 1986 SN/T 0262 - 1993

4 .摇盖耐折 GB/T 6543 – 1998 SN/T 0262 - 1993

5 .厚度 GB/T 6547 - 1998

6 .耐破强度 GB/T 6545 - 1998

7 .戳穿强度 GB/T 2679.7-2005

8 .边压强度 GB/T 6546 - 1998

9 .粘合强度 GB/T 6548 - 1998

10. 空箱抗压 GB/T 6543 - 1998

11 .含水率 GB/T 462 - 2003

12 .防潮性能 GJB 1109A - 2000

13 .分层定量 ISO 3039: 1975

14 .平压强度 GB/T 6980 - 1995

一、外观质量

1、 印刷质量：图案、字迹印刷清晰，色度一致，光亮鲜艳；印刷墨迹不允许出现掉墨现象，无错字、错印、漏印、重印多余的印刷图案及字迹；印刷位置误差大箱不超过7mm，小箱不超过4mm; 条码必须可识别。
