高压电缆技术要求

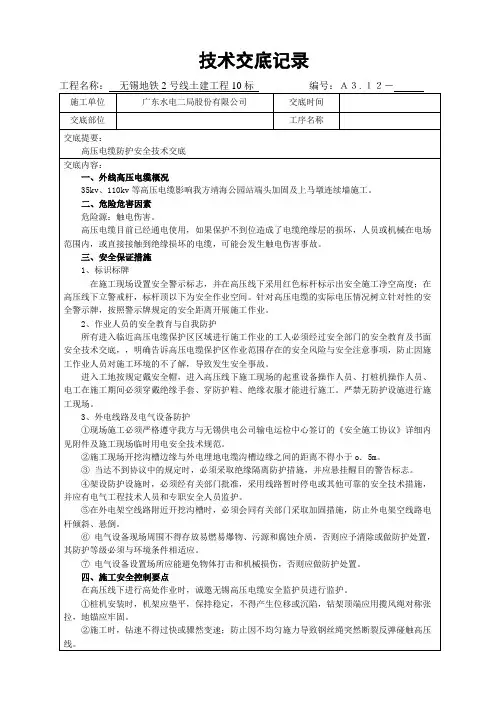

技术交底记录

工程名称： 无锡地铁2号线土建工程10标 编号：Ａ３.１２－

施工单位 广东水电二局股份有限公司 交底时间

交底部位 工序名称

交底提要：

高压电缆防护安全技术交底

交底内容：

一、外线高压电缆概况

35kv、110kv等高压电缆影响我方靖海公园站端头加固及上马墩连续墙施工。

二、危险危害因素

危险源：触电伤害。

高压电缆目前已经通电使用，如果保护不到位造成了电缆绝缘层的损坏，人员或机械在电场范围内，或直接接触到绝缘损坏的电缆，可能会发生触电伤害事故。

三、安全保证措施

1、标识标牌

在施工现场设置安全警示标志，并在高压线下采用红色标杆标示出安全施工净空高度；在高压线下立警戒杆，标杆顶以下为安全作业空间。针对高压电缆的实际电压情况树立针对性的安全警示牌，按照警示牌规定的安全距离开展施工作业。

2、作业人员的安全教育与自我防护

所有进入临近高压电缆保护区区域进行施工作业的工人必须经过安全部门的安全教育及书面安全技术交底，，明确告诉高压电缆保护区作业范围存在的安全风险与安全注意事项，防止因施工作业人员对施工环境的不了解，导致发生安全事故。

进入工地按规定戴安全帽，进入高压线下施工现场的起重设备操作人员、打桩机操作人员、电工在施工期间必须穿戴绝缘手套、穿防护鞋、绝缘衣服才能进行施工。严禁无防护设施进行施工现场。

3、外电线路及电气设备防护

①现场施工必须严格遵守我方与无锡供电公司输电运检中心签订的《安全施工协议》详细内见附件及施工现场临时用电安全技术规范。

②施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于o．5m。

③ 当达不到协议中的规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。

④架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。

⑤在外电架空线路附近开挖沟槽时，必须会同有关部门采取加固措施，防止外电架空线路电杆倾斜、悬倒。

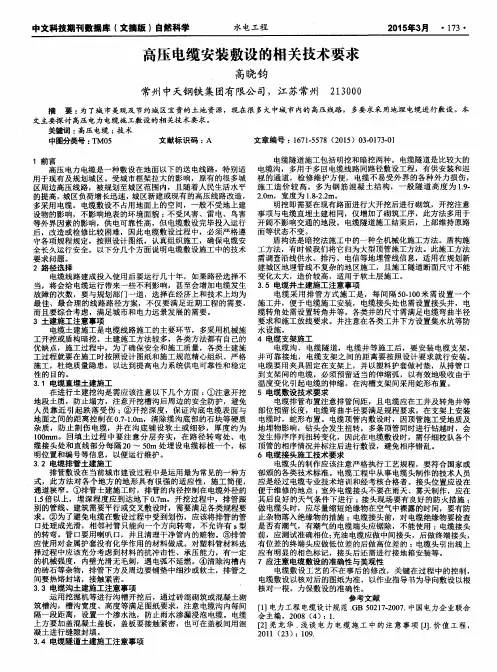

中文科技期刊数据库（文摘版）自然科学　水电工程　２０１５年３月　・１７３・　高压电缆安装敷设的相关技术要求　高晓钧　常州１中天钢铁集团有限公司，江苏常州　２１　３０００　摘　要：为了城市美观及节约城区宝贵的土地资源，现在很多大中城市内的高压线路，多要求采用地埋电缆进行敷设。本　文主要探讨高压电力电缆施工敷设的相关技术要求。　关键词：高压电缆；技术　中图分类号：ＴＭ０５　文献标识码：Ａ　文章编号：１６７１—５５７８（２０１５）０３—０１７３－０１　１前言　高压电力电缆是一种敷设在地面以下的送电线路，特别适　用于现有及规划城区。受城市框架拉大的影响，原有的很多城　区周边高压线路，被规划至城区范围内，且随着人民生活水平　的提高，城区负荷增长迅速，城区新建或现有的高压线路改造，　多采用电缆。电缆敷设不占用地面上的空间，一般不受地上建　设物的影响，不影响地表的环境面貌；不受风害、雷电、鸟害　等外界因素的影响，供电可靠性高，但电缆敷设完毕投入运行　后，改造或检修比较困难，因此电缆敷设过程中，必须严格遵　守各项规程规定，按照设计图纸，认真组织施工，确保电缆安　全长久运行安全。以下分几个方面说明电缆敷设施工中的技术　要求问题。　２路径选择　电缆线路建成投入使用后要运行几十年，如果路径选择不　当，将会给电缆运行带来一些不利影响，甚至会增加电缆发生　故障的次数，要与规划部门一道，选择在经济上和技术上均为　最佳、最合理的线路路径方案，不仅要满足近期工程的需要，　而且要综合考虑，满足城市和电力远景发展的需要。　３土建施工注意事项　电缆土建施工是电缆线路施工的主要环节，多采用机械施　工开挖或盾构暗挖。土建施工方法较多，各类方法都有自己的　优缺点，施工过程中，为了确保安全和施工质量，各类土建施　工过程就要在施工时按照设计图纸和施工规范精心组织、严格　施工，杜绝质量隐患，以达到提高电力系统供电可靠性和稳定　性的目的。　３．１电缆直埋土建施工　在进行土建挖沟是需应该注意以下几个方面：①注意开挖　地段土质，防止塌方，注意开挖槽沟后周边的安全防护，避免　人员靠近引起跌落受伤；②开挖深度，保证沟底电缆表面与　地面之间的距离控制在０．７．１：０ｍ，清除缆沟底部的石块等硬质　杂质，防止割伤电缆，并在沟底铺设软土或细砂，厚度约为　１００ｒａｍ。回填土过程中要注意分层夯实，在路径转弯处、电　缆接头处和直线部分每隔２０～５０ｍ处埋设电缆标桩一个，标　明位置和编号等信息，以便运行维护。　３．２电缆排管土建施工　排管敷设在当前城市建设过程中是运用最为常见的一种方　式，此方法对各个地方的地形具有很强的适应性，施工简便，　通道狭窄。①排管土建施工时，排管的内径控制在电缆外径的　１．５倍以上，埋深程度应到达地下０．７ｍ。开挖过程中，排管跟　别的管线、建筑需要平行或交叉敷设时，需要满足各类规程要　求。②为了避免电缆在敷设过程中受到划伤，应该将排管的管　口处理成光滑，相邻衬管只能向一个方向转弯，不允许有ｓ型　的转弯。管口要用喇叭口，并且清理干净管内的赃物。⑧排管　应使用对金属护套没有化学作用的材料做成。对塑料管材料选　择过程中应该充分考虑到材料的抗冲击性、承压能力，有一定　的机械强度，内壁光滑无毛刺，’遇电弧不延燃。④清除沟槽内　的砖石等杂物，排管下方及周边要铺垫中细沙或软土，排管之　间要热熔封堵，接触紧密。　３．３电缆沟土建施工注意事项　运用挖掘机等进行沟槽开挖后，通过砖混砌筑或混凝土砌　筑槽沟，槽沟宽度、高度等满足图纸要求，注意电缆沟内每间　隔一段距离，设置一个渗水池，防止雨水渗漏浸泡电缆。电缆　上方要加盖混凝土盖板，盖板要接触紧密，也可在盖板间用混　凝土进行缝隙封填。　３．４电缆隧道土建施工注意事项　电缆隧道施工包括明挖和暗挖两种。电缆隧道是比较大的　电缆沟，多用于多回电缆线路同路径敷设工程，有供安装和巡　视的通道，检修维护方便，电缆不易受外界的各种外力损伤，　施工造价较高。多为钢筋混凝土结构，一般隧道高度为１．９．　２．０ｍ，宽度为１．８．２．２ｍ。　明挖即需要在现有路面进行大开挖后进行砌筑，开挖注意　事项与电缆直埋土建相同，仅增加了砌筑工序，此方法多用于　开阔不影响交通的地段。电缆隧道施工结束后，上部维持原路　面等状态不变。　盾构法是暗挖法施工中的一种全机械化施工方法。盾构施　工方法，有时候我们将它归为大型顶管施工方法。此施工方法　需调查沿线供水、排污、电信等地埋管线信息，适用在规划新　建城区地埋管线不复杂的地区施工，且施工隧道断面尺寸不能　变化太大，造价较高，适用于软土层施工。　３．５电缆井土建施工注意事项　电缆采用排管方式施工是，每间隔５０．１００米需设置一个　施工井，便于电缆施工安装，电缆接头处也需设置接头井，电　缆转角处需设置转角井等。各类井的尺寸需满足电缆弯曲半径　要求和施工放线要求。并注意在各类工井下方设置集水坑等防　水设施。　４电缆支架施工　电缆沟、电缆隧道，电缆井等施工后，要安装电缆支架，　并可靠接地，电缆支架之间的距离要按照设计要求就行安装。　电缆要用夹具固定在支架上，并以塑料护套做衬垫，从排管口　到支架间的电缆，必须预留适当的伸缩弧，以有效地吸收由于　温度变化引起电缆的伸缩。在沟槽支架间采用蛇形布置。　５电缆敷设技术要求　电缆排管布置注意排管间距，且电缆应在工井及转角井等　部位预留长度，电缆弯曲半径要满足规程要求，在支架上安装　电缆时，蛇形布置。电缆顶管内敷设时，因项管施工受地质及　地埋物影响，钻头会发生扭转，多条顶管同时进行钻越时，会　发生排序序列扭转变化，因此在电缆敷设时，需仔细校队各个　顶管的相序情况并标注后进行敷设，避免相序错乱。　６电缆接头施工技术要求　电缆头的制作应该注意严格执行工艺规程，要符合国家或　部颁的各类技术标准。电缆工程中从事电缆头制作的技术人员　应是经过电缆专业技术培训和经考核合格者。接头位置应设在　便于维修的地点；室外电缆接头不要在雨天、雾天制作，应在　其后良好的天气条件下进行；接头现场要有良好的防火措施；　做电缆头时，应尽量缩短绝缘物在空气中裸露的时间，要有防　止杂物落入绝缘物的措施：电缆接头前，对电缆绝缘物要检查　是否有潮气，有潮气的电缆端头应锯除，不能使用；电缆接头　前，应测试准确相位；充油电缆应做中间接头，后做终端接头，　有位差的终端头应做低位差的后做高位差的；电缆头引出线上　应有明显的相色标记，接头后还需进行接地箱安装等。　７应注意电缆敷设的准确性与美观性　电缆敷设工艺的不在事后的修改，关键在过程中的控制，　电缆敷设以核对后的图纸为准，以作业指导书为导向敷设以根　核对一根。力保敷设的准确性。　参考文献　…１电力工程电缆设计规范．ＧＢ　５０２１７．２００７．中国电力企业联合　会主编，２００８（４）：１．　［２】羌龙华．浅谈电力电缆施工中的注意事项［Ｊ］．价值工程，　２０ｌ１（２３）：ｌＯ９．

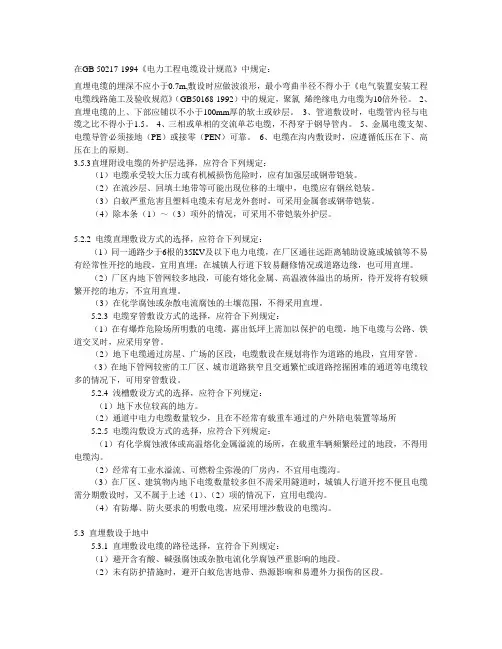

在GB 50217-1994《电力工程电缆设计规范》中规定：

直埋电缆的埋深不应小于0.7m,敷设时应做波浪形，最小弯曲半径不得小于《电气装置安装工程电缆线路施工及验收规范》（GB50168-1992）中的规定，聚氯 烯绝缘电力电缆为10倍外径。 2、直埋电缆的上、下部应铺以不小于100mm厚的软土或砂层。 3、管道敷设时，电缆管内径与电缆之比不得小于1.5。 4、三相或单相的交流单芯电缆，不得穿于钢导管内。 5、金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。 6、电缆在沟内敷设时，应遵循低压在下、高压在上的原则。

3.5.3直埋附设电缆的外护层选择，应符合下列规定：

（1）电缆承受较大压力或有机械损伤危险时，应有加强层或钢带铠装。

（2）在流沙层、回填土地带等可能出现位移的土壤中，电缆应有钢丝铠装。

（3）白蚁严重危害且塑料电缆未有尼龙外套时，可采用金属套或钢带铠装。

（4）除本条（1）～（3）项外的情况，可采用不带铠装外护层。

5.2.2 电缆直埋敷设方式的选择，应符合下列规定：

（1）同一通路少于6根的35KV及以下电力电缆，在厂区通往远距离辅助设施或城镇等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。

（2）厂区内地下管网较多地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。

（3）在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。

5.2.3 电缆穿管敷设方式的选择，应符合下列规定：

（1）在有爆炸危险场所明敷的电缆，露出低坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。

（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。

（3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆较多的情况下，可用穿管敷设。

第1页 共3页 技术要求

本技术要求所提出的技术指标是最低限度的技术要求，供货商应保证提供符合本技术条件书和相关的国际国内标准的优质产品, 所有提供的货物应遵照适用的最新版IEC标准和中国GB标准，以及国际单位制(SI)。对国家有关安全、环保等强制性标准，必须满足其要求。本要求所使用的标准如与供货方所执行的标准不一致时, 按较高标准执行。

1、 遵循的主要技术标准规范：

GB/T12706-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件

GB/T 18380.21-2008 电缆和光缆在火焰条件下的燃烧试验

GB/T6995.1-2008 电线电缆识别标志方法 第1部分：一般规定GBT6995.1-2008 电线电缆识别标志方法 第1部分：一般规定GB11033-1989 额定电压26/35 kV及以下电力电缆附件基本技术要求

GB/T12976.3-2008 额定电压35kV(Um=40.5kV)及以下纸绝缘电力电缆及其附件

GB/T 12666.1-2008 单根电线电缆燃烧试验方法

GB∕T 9330.1-2008 塑料绝缘控制电缆

GB/T 15065-2009 电线电缆用黑色聚乙烯塑料

400V成品电缆应能经受交流50Hz、3000V（动力电缆3.5KV）5min耐压试验。6KV及35KV电缆的性能指标应符合国家最新电力规程的要求。

2、 电缆使用环境条件

2.1 运行条件

2.1.1 额定工作电压： 见规格型号。

2.1.2 系统接地方式：中性点不接地或经消弧线圈接地系统。

2.2 环境条件

2.2.1 环境温度： -15 ℃～ +60 ℃

2.3 敷设条件

敷设环境有直埋、沟槽、排管、沟道、隧道、桥架、竖井等多种方式。

地下敷设时电缆局部可能完全浸于水中。

2.4 运行要求

2.4.1 电缆导体的额定运行温度为 90 ℃。
