加氢反应器的运行原理和结构组成及结构的作用说明

第一章 加氢反应器反应器是加氢裂化装置的核心设备，它操作于高温、高压、临氢(含H 2S)环境下，且进入到反应器内的物料中往往含有硫和氮等杂质。

由于加氢反应器使用条件苛刻，在反应器的发展历史上主要围绕提高反应器使用的安全性。

为确保加氢裂化反应器的安全运行，有必要了解反应器的结构、原理、损伤形式和对策。

一、反应器的分类1、按主体结构分加氢反应器按其主体结构特点可以分为锻焊结构、板焊结构和多层结构。

其断面结构及特征如下表1-1所示。

表1-1 各种结构反应器的特征分类锻焊结构板焊结构多层结构结构断面条件可用于高温高压场合。

其最高温度取决于材料的性能(如抗氢腐蚀等)。

可用于高温高压场合。

其最高温度取决于材料的性能(如抗氢腐蚀等)。

可用于高压，但温度不宜太高。

因为它存在结构上不连续性的特点，会造成较大的热应力和因缺口效应而使疲劳强度下降等。

所以对于大于350℃和温度、压力有急剧波动的场合谨慎选用。

适用范围最大厚度 约450mm 约300mm总厚约600mm。

一般内筒厚20mm，层板厚4～8mm。

选材要求(1)选用满足力学性能和抗环境脆裂(如氢腐蚀)性能的材料。

(2)为防止H 2S腐蚀在内表面堆焊不锈钢堆焊层。

(1)选用满足力学性能和抗环境脆裂(如氢腐蚀)性能的材料。

(2)为防止H 2S腐蚀在内表面堆焊不锈钢堆焊层。

(1)内筒选用抗氢腐蚀和H 2S的材料(如不锈钢)。

(2)层板可以采用高强钢，以利设备轻量化。

焊缝仅有环焊缝，对提高反应器耐周向应力的可靠性有利，而且焊缝少有纵、环焊缝，焊缝多。

焊接工作量大。

有纵、环焊缝，焊缝多。

但焊缝系薄(较薄)板焊接，其质量较易保证。

焊后热处理 必须 必须 一般不进行 射线或超声检测 易 易 难声发射检测 易较易较易本装置反应器R1001、R1002均为锻焊结构反应器。

2、按使用状态的分类型式及其特征反应器按其使用状态下高温介质是否直接与器壁接触可分为热壁结构和冷壁结构。

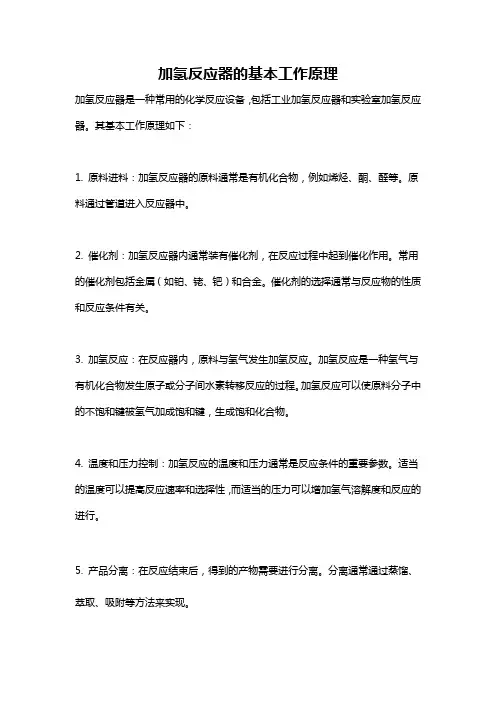

加氢反应器1. 简介加氢反应器是一种常见的化工设备，主要用于加氢反应过程，将原料与氢气在催化剂的存在下，通过一系列的化学反应将原料转化为目标产物。

加氢反应器广泛应用于石油化工、化学工程、能源和环境等领域。

2. 加氢反应原理加氢反应是指在高温高压条件下，将原料与氢气反应，通过催化剂的作用将原料分子中的氧、硫、氮等杂质元素除去，使其转化为更纯净的化合物。

常见的催化剂有镍、钼、铂等。

加氢反应的反应原理如下：A + H2 -> B其中，A为原料，H2为氢气，B为产物。

在催化剂的存在下，原料分子中的氧、硫、氮等杂质元素被氢气还原，形成更纯净的产物。

3. 加氢反应器的结构加氢反应器的结构主要包括反应器本体、加热器、冷却器、混合器、储氢罐等组成部分。

3.1 反应器本体反应器本体是加氢反应器的核心部分，主要用于容纳催化剂和反应物，提供反应的空间。

常见的反应器本体材料有不锈钢、合金钢等，能够承受高温高压的反应条件。

3.2 加热器加热器用于提供反应器所需的加热能量，使反应器内的反应物达到适宜的反应温度。

加热器常采用电加热、蒸汽加热等方式。

3.3 冷却器冷却器用于控制反应器内部的温度，避免反应过热。

冷却器通常采用水冷却或空气冷却方式。

3.4 混合器混合器用于将原料和氢气充分混合，提供更大的反应接触面积，加快反应速率。

3.5 储氢罐储氢罐用于储存和供应反应所需的氢气，保证反应器内氢气的供应充足和稳定。

4. 加氢反应器的应用加氢反应器在石油化工、化学工程、能源和环境等领域有广泛的应用。

4.1 石油化工在石油化工行业中，加氢反应器被广泛用于炼油、裂解和重整等工艺过程中。

通过加氢反应，可以将原油中的硫化物、氮化物、挥发性有机物等杂质去除，得到更纯净的燃料和化工产品。

4.2 化学工程在化学工程中，加氢反应器常用于催化加氢、催化还原等反应过程。

通过加氢反应，可以将有机物转化为更稳定、更活性的化合物，提高反应的选择性和产率。

加氢反应器的工作原理是什么Document number：NOCG-YUNOO-BUYTT-UU986-1986UT加氢反应器的工作原理是什么.工艺原理1、加氢精制的反应原理加氢精制的主要反应有以下几种:一、烯烃饱和：是不饱的单烯、双烯通过加氢后，变成饱和的烷烃。

如：１、R-C=C-R+H2→R-C-C-R....+Q２、R-C=C-C=C-R'+H2→R-C=C-C-C-R'+H2→R-C-C-C-C-R'二、脱硫反应在反应条件下，原料中含硫化合物进行氢解，转化成相应的烃和硫化氢，从而硫原子被脱除。

如：硫醇：R-S-H+H2→R-H2+SH2？硫醚：R-S-R'+H2→R-S-H+R'-H+H2→R-H+R'-H+SH2二硫化物：R-S-S-R'+H2→R-S-H+R'-S-H+2H2→R-H+R'-H+2SH2？二硫化物加氢转化为烃和硫化氢需经过生成硫醇的中间阶段，即首先在s-s键上断裂，生成硫醇，再进一步加氢生成烃和硫化氢，中间生成的硫醇也转化成硫醚。

而噻吩环状含硫物，在加氢脱硫时首先定环中双键，发生饱和，然后再发生断环脱硫，脱硫反应速度因分子结构按以下顺序递减：RSH>RSSR>RSR'>噻吩三、加氢脱氮反应石油馏分中的含氮化合物可分为三类：１、脂肪胺及芳香胺类；２、吡啶、喹啉类型的碱性杂环化合物；３、吡咯、茚入咔唑型的非碱性氮化物，氮化物加氢发生氢解反应生成NH3和烃如：胺类：R-NH2+H2→RH+NH3（1）吡啶(2)喹啉？由此可见：所有的含氮化合物氢解时都要向胺转化，再进一步氢解生成烃和氨。

反应速度：脂肪胺〉芳香胺〉吡啶类型碱性杂环化合物〉吡咯类型的非碱性氮化物。

由于氮化物的分子结构都比较复杂，且都很稳定，故而氢解反应需要的条件比较苛刻，要求氢分压在15Mpa，温度在400℃，能脱除96％左右的氮，故此加氢裂化设计压力为16Mpa，而且精制的空速不能过高。

加氢反应器的设计要求和结构分析加氢反应器是一种广泛应用于化工领域的重要设备，用于加氢反应过程中的催化剂反应。

设计合理的加氢反应器可以提高反应效率，减少能耗和资源消耗，并保证反应器的安全性和可靠性。

本文将从设计要求和结构分析两个方面来详细介绍加氢反应器。

第一部分：设计要求1.反应性能要求：加氢反应器的设计要满足催化剂所需的温度、压力和反应物料质量的要求，以达到预期的反应转化率和选择性。

2.反应器稳定性要求：加氢反应是一个高温、高压、多相反应过程，反应器的设计需要考虑温度和压力的变化对反应器的影响，保证反应器在长时间运行中的稳定性和可靠性。

3.反应器安全性要求：加氢反应器需要防止发生爆炸、泄漏和其他安全事故，设计应考虑材料的选择、结构的强度和可靠性，并配备相应的安全阀和监测装置。

4.反应器能耗要求：加氢反应器需要考虑能源消耗的问题，设计应尽量减少能源损失和能源的使用量。

5.维护和操作要求：加氢反应器的设计应考虑维护和操作的便利性，包括设备的清洁、检修和催化剂的更换等。

第二部分：结构分析1.反应器本体：反应器主体通常采用厚壁碳钢或合金钢材料制作，以满足高温和高压的要求。

反应器内部需要进行防腐蚀处理，以减少材料与反应物之间的化学反应。

2.热交换系统：加氢反应过程中会释放大量的热量，需要通过热交换器进行散热，保持反应器温度的稳定。

热交换器通常采用壳管式结构，利用冷却介质与反应物之间的热交换来降低温度。

3.催化剂装置：催化剂是加氢反应的核心部分，它可以提高反应速率和选择性。

催化剂床通常是由一层或多层催化剂颗粒组成，通过进料系统将反应物料均匀地输送到催化剂床上进行反应。

4.进料与出料系统：加氢反应器需要有一个输送进料和收集产物的系统，确保反应物料的均匀分布和产物的及时收集。

进料系统通常包括进料管、分配器和喷嘴等。

出料系统通常包括产物收集装置、泵和管道等。

5.控制系统：加氢反应器需要配备一个可靠的控制系统，用于监测和控制反应温度、压力和催化剂床的状况等。

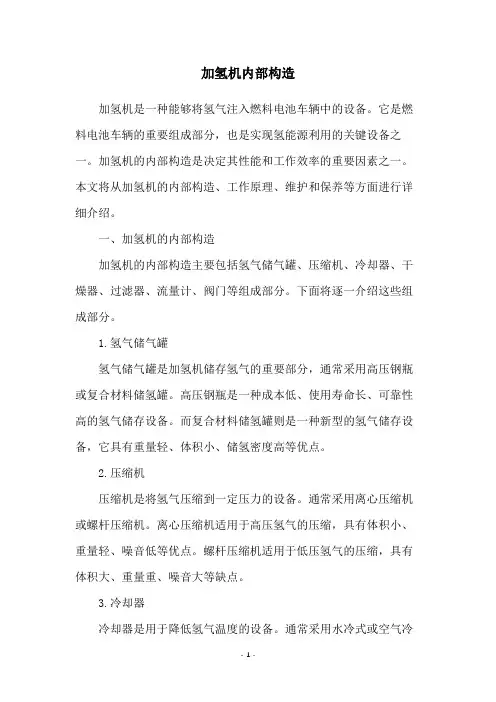

加氢机内部构造加氢机是一种能够将氢气注入燃料电池车辆中的设备。

它是燃料电池车辆的重要组成部分，也是实现氢能源利用的关键设备之一。

加氢机的内部构造是决定其性能和工作效率的重要因素之一。

本文将从加氢机的内部构造、工作原理、维护和保养等方面进行详细介绍。

一、加氢机的内部构造加氢机的内部构造主要包括氢气储气罐、压缩机、冷却器、干燥器、过滤器、流量计、阀门等组成部分。

下面将逐一介绍这些组成部分。

1.氢气储气罐氢气储气罐是加氢机储存氢气的重要部分，通常采用高压钢瓶或复合材料储氢罐。

高压钢瓶是一种成本低、使用寿命长、可靠性高的氢气储存设备。

而复合材料储氢罐则是一种新型的氢气储存设备，它具有重量轻、体积小、储氢密度高等优点。

2.压缩机压缩机是将氢气压缩到一定压力的设备。

通常采用离心压缩机或螺杆压缩机。

离心压缩机适用于高压氢气的压缩，具有体积小、重量轻、噪音低等优点。

螺杆压缩机适用于低压氢气的压缩，具有体积大、重量重、噪音大等缺点。

3.冷却器冷却器是用于降低氢气温度的设备。

通常采用水冷式或空气冷却式。

水冷式冷却器具有冷却效果好、体积小、重量轻等优点。

空气冷却式冷却器则具有无需水源、维护简单等优点。

4.干燥器干燥器是用于去除氢气中的水分的设备。

通常采用分子筛干燥器或干燥剂干燥器。

分子筛干燥器具有去除水分效果好、使用寿命长等优点。

干燥剂干燥器则具有使用成本低、维护简单等优点。

5.过滤器过滤器是用于去除氢气中的杂质的设备。

通常采用活性炭过滤器或微孔过滤器。

活性炭过滤器具有去除杂质效果好、使用寿命长等优点。

微孔过滤器则具有过滤精度高、维护简单等优点。

6.流量计流量计是用于测量氢气流量的设备。

通常采用涡轮流量计或质量流量计。

涡轮流量计具有测量精度高、使用寿命长等优点。

质量流量计则具有测量精度高、使用成本低等优点。

7.阀门阀门是用于控制氢气流动的设备。

通常采用电磁阀或手动阀。

电磁阀具有控制精度高、使用寿命长等优点。

手动阀则具有使用成本低、操作简单等优点。

加氢反应器的工作原理是什么Revised as of 23 November 2020加氢反应器的工作原理是什么.工艺原理1、加氢精制的反应原理加氢精制的主要反应有以下几种:一、烯烃饱和：是不饱的单烯、双烯通过加氢后，变成饱和的烷烃。

如：１、R-C=C-R+H2→R-C-C-R....+Q２、R-C=C-C=C-R'+H2→R-C=C-C-C-R'+H2→R-C-C-C-C-R'二、脱硫反应在反应条件下，原料中含硫化合物进行氢解，转化成相应的烃和硫化氢，从而硫原子被脱除。

如：硫醇：R-S-H+H2→R-H2+SH2硫醚：R-S-R'+H2→R-S-H+R'-H+H2→R-H+R'-H+SH2二硫化物：R-S-S-R'+H2→R-S-H+R'-S-H+2H2→R-H+R'-H+2SH2二硫化物加氢转化为烃和硫化氢需经过生成硫醇的中间阶段，即首先在s-s键上断裂，生成硫醇，再进一步加氢生成烃和硫化氢，中间生成的硫醇也转化成硫醚。

而噻吩环状含硫物，在加氢脱硫时首先定环中双键，发生饱和，然后再发生断环脱硫，脱硫反应速度因分子结构按以下顺序递减：RSH>RSSR>RSR'>噻吩三、加氢脱氮反应石油馏分中的含氮化合物可分为三类：１、脂肪胺及芳香胺类；２、吡啶、喹啉类型的碱性杂环化合物；３、吡咯、茚入咔唑型的非碱性氮化物，氮化物加氢发生氢解反应生成NH3和烃如：胺类：R-NH2+H2→RH+NH3（1）吡啶(2)喹啉由此可见：所有的含氮化合物氢解时都要向胺转化，再进一步氢解生成烃和氨。

反应速度：脂肪胺〉芳香胺〉吡啶类型碱性杂环化合物〉吡咯类型的非碱性氮化物。

由于氮化物的分子结构都比较复杂，且都很稳定，故而氢解反应需要的条件比较苛刻，要求氢分压在15Mpa，温度在400℃，能脱除96％左右的氮，故此加氢裂化设计压力为16Mpa，而且精制的空速不能过高。
