工业数据通信和控制网络(现场总线)

数据通信与工业控制网络知识点总结关键信息项：1、数据通信的基本概念和原理定义：＿___________________________特点：＿___________________________重要性：＿___________________________2、工业控制网络的类型和特点类型：＿___________________________各自特点：＿___________________________3、数据传输方式串行传输：＿___________________________并行传输：＿___________________________优缺点比较：＿___________________________4、通信协议常见协议：＿___________________________协议的作用和功能：＿___________________________5、网络拓扑结构总线型：＿___________________________星型：＿___________________________环型：＿___________________________优缺点分析：＿___________________________ 6、工业控制网络中的数据交换技术电路交换：＿___________________________分组交换：＿___________________________报文交换：＿___________________________ 7、差错控制技术纠错编码：＿___________________________检错编码：＿___________________________重传机制：＿___________________________ 8、网络安全与防护威胁类型：＿___________________________防护措施：＿___________________________ 9、工业控制网络的应用案例案例介绍：＿___________________________效果评估：＿___________________________11 数据通信的基本概念和原理数据通信是指在不同设备之间通过传输介质进行数据的传递和交换。

Ch1 绪论1．什么是工业数据通信，现场总线，控制网络？数据通信是指在两点或多点之间以二进制形式进行信息交换的过程。

在工业生产过程中，除了计算机及其外围设备，还存在大量检测工艺参数数值与状态的变送器和控制生产过程的控制设备。

这些设备的个功能单元之间、设备与设备之间以及这些设备与计算机之间遵照通信协议，利用数据传输技术传递数据信息的过程，称之为工业数据通信。

按照IEC对现场总线（fieldbus）一词的定义，现场总线是一种应用于生产现场，在现场设备之间、现场设备与控制装置之间实行双向、串行、多节点数字通信的技术。

这是由IEC/TC65负责和控制系统数据通信部分国际标准化工作的SC65C/WG6定义的。

因此“现场总线”一词被定位于生产现场的数据通信技术。

工业数据通信是控制网络的基础和支撑条件，是控制网络技术的重要组成部分。

在这个意义上也可以把工业数据通信与控制网络一并简称为控制网络。

2．企业网络系统的层次结构是什么？如图1.4。

按网络连接结构。

一般将企业的网络系统划分为3层：他以底层控制网（infranet）为基础，中间为企业的内部网（intranet），并通过他伸向外部世界的互联网（internet），形成internet-intranet-infranet的网络结构按网络的功能结构分：企业资源规划层EPR（enterprise resource planning）、制造执行层MES(manufacturing excurtion system)以及现场控制层FCS(field control system)。

3．控制网络企业管理的网络层相连方案是什么？P12Ch2 数据通信基础工业数据通信系统的组成是什么？数据通信系统由数据信息的发送设备、接收设备、传输介质、传输报文、通信协议等几部分组成。

Ch3 控制网络基础1．控制网络的特点是什么？控制网络不同于普通数据网络的最大特点在于，他必须满足对控制的实时性要求，实时控制往往要求对某些变量的数据准确时刷新。

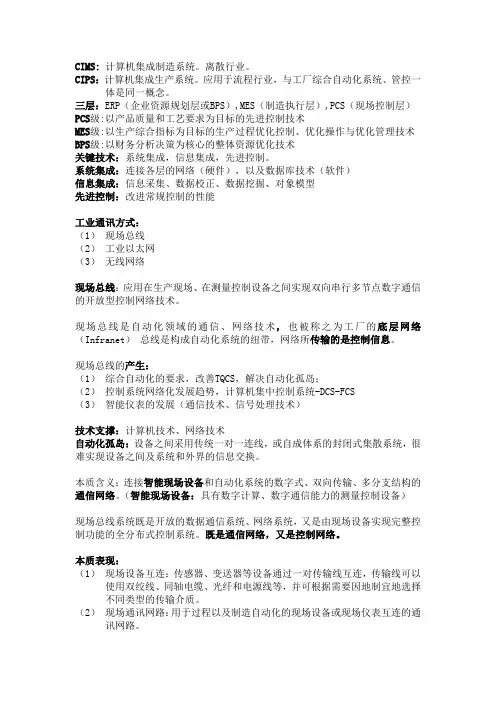

CIMS:计算机集成制造系统。

离散行业。

CIPS：计算机集成生产系统。

应用于流程行业，与工厂综合自动化系统、管控一体是同一概念。

三层：ERP（企业资源规划层或BPS）,MES（制造执行层）,PCS（现场控制层）PCS级:以产品质量和工艺要求为目标的先进控制技术MES级:以生产综合指标为目标的生产过程优化控制、优化操作与优化管理技术BPS级:以财务分析决策为核心的整体资源优化技术关键技术：系统集成，信息集成，先进控制。

系统集成：连接各层的网络（硬件），以及数据库技术（软件）信息集成：信息采集、数据校正、数据挖掘、对象模型先进控制：改进常规控制的性能工业通讯方式：（1）现场总线（2）工业以太网（3）无线网络现场总线：应用在生产现场、在测量控制设备之间实现双向串行多节点数字通信的开放型控制网络技术。

现场总线是自动化领域的通信、网络技术, 也被称之为工厂的底层网络（Infranet）总线是构成自动化系统的纽带，网络所传输的是控制信息。

现场总线的产生：（1）综合自动化的要求，改善TQCS，解决自动化孤岛；（2）控制系统网络化发展趋势，计算机集中控制系统-DCS-FCS（3）智能仪表的发展（通信技术、信号处理技术）技术支撑：计算机技术、网络技术自动化孤岛：设备之间采用传统一对一连线，或自成体系的封闭式集散系统，很难实现设备之间及系统和外界的信息交换。

本质含义：连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。

（智能现场设备：具有数字计算、数字通信能力的测量控制设备）现场总线系统既是开放的数据通信系统、网络系统，又是由现场设备实现完整控制功能的全分布式控制系统。

既是通信网络，又是控制网络。

本质表现：（1）现场设备互连：传感器、变送器等设备通过一对传输线互连，传输线可以使用双绞线、同轴电缆、光纤和电源线等，并可根据需要因地制宜地选择不同类型的传输介质。

（2）现场通讯网路：用于过程以及制造自动化的现场设备或现场仪表互连的通讯网路。

什么是现场总线现场总线的本质现场总线是一种工业数据总线，是自动化领域中底层数据通信网络。

那么你对现场总线了解多少呢?以下是由店铺整理关于什么是现场总线的内容，希望大家喜欢!现场总线的简介现场总线是近年来迅速发展起来的一种工业数据总线，它主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。

由于现场总线简单、可靠、经济实用等一系列突出的优点，因而受到了许多标准团体和计算机厂商的高度重视。

简单说，现场总线就是以数字通信替代了传统4-20mA模拟信号及普通开关量信号的传输，是连接智能现场设备和自动化系统的全数字、双向、多站的通信系统。

现场总线的本质通信网络用于过程自动化和制造自动化的现场设备或现场仪表互连的现场通信网络。

设备互联依据实际需要使用不同的传输介质把不同的现场设备或者现场仪表相互关联。

互操作性用户可以根据自身的需求选择不同厂家或不同型号的产品构成所需的控制回路，从而可以自由地集成FCS。

分散功能块FCS 废弃了DCS 的输入/输出单元和控制站, 把DCS 控制站的功能块分散地分配给现场仪表, 从而构成虚拟控制站，彻底地实现了分散控制。

通信线供电通信线供电方式允许现场仪表直接从通信线上摄取能量, 这种方式提供用于本质安全环境的低功耗现场仪表, 与其配套的还有安全栅。

开放式互联网现场总线为开放式互联网络，既可以与同层网络互联，也可与不同层网络互联，还可以实现网络数据库的共享。

从以上内容我们可以看到，现场总线体现了分布、开放、互联、高可靠性的特点，而这些正是DCS系统的缺点。

DCS通常是一对一单独传送信号，其所采用的模拟信号精度低，易受干扰，位于操作室的操作员对模拟仪表往往难以调整参数和预测故障，处于“失控”状态，很多的仪表厂商自定标准，互换性差，仪表的功能也较单一，难以满足现代的要求，而且几乎所有的控制功能都位于控制站中。

FCS则采取一对多双向传输信号，采用的数字信号精度高、可靠性强，设备也始终处于操作员的远程监控和可控状态，用户可以自由按需选择不同品牌种类的设备互联，智能仪表具有通信、控制和运算等丰富的功能，而且控制功能分散到各个智能仪表中去。

什么是现场总线？随着计算机、控制、通信、网络等技术的发展，作为工业控制数字化、智能化与网络化典型代表的现场总线（FieldBus）技术也得到了发展迅速、影响巨大，引起了工程技术界的普遍兴趣与重视，使计算机控制系统逐步从集散控制系统（DistributedControlSystem DCS）走向以现场总线位基础的分布式现场总线控制系统（FieldbusControlSystem,FC S），被誉为工业自动化领域具有革命性的新技术。

现场总线技术是20世纪80年代中期在国际上发展起来的一种工业控制技术。

通俗地讲，现场总线就是用在现场的总线技术，和计算机内部的总线概念一样，但是由于现场的特殊环境（如温度，安装条件，干扰等等），不同于计算机通常用于室内，为了区别，所以我们把这种总线称为现场总线。

现场总线是当今自动化领域技术发展的热点之一。

现场总线被誉为自动化领域的计算机局域网1．1、现场总线的特点根据国际电工委员会（IEC）和美国仪表协会(ISA)对现场总线的定义：现场总线是连接智能现场设备和自动化系统的数字、双向传输、多分支结构的通信网络，它的关键标志是能支持双向多节点、总线式的全数字通讯，具有可靠性高、稳定性好、抗干扰能力强、通信速率快、系统安全、造价低廉、维护成本低等特点。

国际电工协会（IEC）的SP50委员会对现场总线有以下三点要求：（1）同一数据链上过程控制单元（PCU）、PLC等与数字1/0设备互连；（2）现场总线控制器可对总线上的多个操作站、传感器及执行机构等进行数据存取；（3）通信媒体安装费用较低。

SP50委员会提出的两种现场总线结构模型是：●星型总线用短距离、廉价、低速率电缆取代模拟信号传输线●总线型总线数据传输距离长、速率高，采用点对点、点对多点和广播式通信方式2．2、现场总线技术特征现场总线完整地实现了控制技术、计算机技术与通信技术的集成，具有以下几项技术特征。

（1）现场设备已成为以微处理器为核心的数字化设备，彼此通过传输媒体（双绘线、同轴电缆或光纤）以总线拓扑相连；（2）网络数据通信采用基带传输（即数字数据数字传输），数据传输速率高（为Mbit/s或10Mbit/s级），实时性好，抗干扰能力强；（3）废气了集散控制系统（DCS）中的I/O控制站，将这一级功能分配给通信网络完成；（4）分散的功能模块，便于系统维护、管理与扩展，提高可靠性；（5）开放式互连结构，既可与同层网络相连，也可通过网络互连设备与控制级网络或管理信息级网络相连；（6）互操作性，在遵守同一通信协议的前提下，可将不同厂家的现场设备产品统一组态，构成所需要的网络。

现场总线的发展历程、特点及分类、主要应用,使用方法现场总线（Fieldbus）是一种新型的工业通信技术，它是以数字化的方式将数据传输到工业现场设备和控制系统之间的通信总线。

现场总线的出现大大提高了工业自动化的可靠性、效率、安全和灵活性。

下面将介绍现场总线的发展历程、特点及分类、主要应用和使用方法。

一、发展历程现场总线的发展可追溯到20世纪70年代，当时欧洲的一些机构开始研究数字控制系统。

80年代初，德国联邦教育研究部门的PLC工艺小组提出了“第三代工厂控制理论”，并提出了“现场总线”的概念。

90年代初，现场总线开始应用于工业自动化领域，并逐渐发展成为主流的工业通信技术。

二、特点及分类1. 特点（1）数字化传输：现场总线采用数字化通信方式，避免了模拟信号的干扰和失真，提高了数据的可靠性和准确性。

（2）灵活性：现场总线可以连接多种类型的设备和控制系统，实现设备之间的信息交换和协同工作。

（3）可扩展性：现场总线可以根据工业自动化系统的需求进行扩展和升级，具有很高的灵活性和适应性。

（4）实时性：现场总线可以实现实时数据传输和控制，提高了工业生产的效率和精度。

（5）安全性：现场总线支持加密和认证技术，保障了工业通信的安全性和可靠性。

2. 分类目前常用的现场总线主要有以下几种：（1）Profibus：是德国西门子公司研发的一种现场总线，可以实现高速数据传输和设备的实时控制。

（2）Modbus：是Modicon公司开发的一种现场总线，适用于数据采集和控制。

（3）CAN总线：是一种广泛应用于汽车和工业控制领域的现场总线，具有高速、可靠、抗干扰等特点。

（4）DeviceNet：是美国罗克韦尔公司开发的一种现场总线，适用于工业设备之间的通信和控制。

三、主要应用现场总线广泛应用于各个工业领域，包括制造业、石化、水处理、电力等。

主要应用包括以下几个方面：（1）数据采集和监控：现场总线可以实现对工业设备的数据采集和监控，提高了生产过程的可靠性和效率。

工业通信中的工业以太网与现场总线比较工业通信是指在工业环境中实现设备之间信息传递和控制的过程。

随着工业自动化的发展，工业通信技术也得到了广泛应用。

其中，工业以太网和现场总线是两种常见的通信技术。

本文将对工业以太网和现场总线进行比较，探讨其各自的特点和适用场景。

一、工业以太网工业以太网是一种基于以太网技术的通信网络，它采用了以太网的物理层和数据链路层协议，同时也引入了一些工业特定的协议。

与普通的以太网相比，工业以太网在实时性、可靠性和稳定性方面进行了优化。

它支持高速通信和大带宽传输，能够满足现代工业环境中对数据传输速度和质量的要求。

工业以太网适用于需要高速通信和大规模连接的场景，如工业自动化、机器人控制和分布式控制系统。

它可以同时传输多个数据流，并支持实时监控和控制。

由于其基于标准的以太网协议，工业以太网具有较好的兼容性和可扩展性，易于集成和维护。

二、现场总线现场总线是另一种常用的工业通信技术，它是一种分布式控制系统中用于实现设备之间数据传输和通信的协议。

现场总线通常采用串行通信方式，将控制系统中的各种设备连接起来，通过总线传输数据和命令。

现场总线具有以下几个特点：首先，它是一种实时性较好的通信技术，能够满足工业自动化对实时监控和控制的需求；其次，现场总线采用分布式的网络结构，可以减少布线的复杂性和成本；第三，现场总线支持多主控制，可以实现多台设备之间的并行操作；最后，现场总线具有较好的抗干扰能力和可靠性，能够适应恶劣的工业环境。

现场总线适用于需要分布式控制和小范围通信的场景，如工业机械、设备监控和传感器网络。

由于现场总线采用串行通信方式，它的传输速率相对较低，适用于不需要大带宽和高速通信的应用。

三、工业以太网与现场总线的比较工业以太网和现场总线在工业通信中都有自己的优势和适用场景。

下面对它们进行比较：1. 传输速率：工业以太网的传输速率相对较高，可以达到百兆甚至千兆级别，而现场总线的传输速率一般在几十到几百kbps之间。

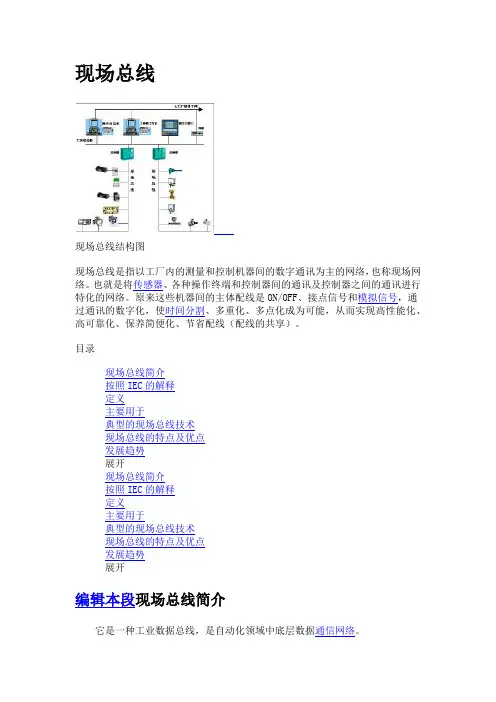

现场总线现场总线结构图现场总线是指以工厂内的测量和控制机器间的数字通讯为主的网络，也称现场网络。

也就是将传感器、各种操作终端和控制器间的通讯及控制器之间的通讯进行特化的网络。

原来这些机器间的主体配线是ON/OFF、接点信号和模拟信号，通过通讯的数字化，使时间分割、多重化、多点化成为可能，从而实现高性能化、高可靠化、保养简便化、节省配线（配线的共享）。

目录现场总线简介按照IEC的解释定义主要用于典型的现场总线技术现场总线的特点及优点发展趋势展开现场总线简介按照IEC的解释定义主要用于典型的现场总线技术现场总线的特点及优点发展趋势展开编辑本段现场总线简介它是一种工业数据总线，是自动化领域中底层数据通信网络。

编辑本段按照IEC的解释现场总线是指安装在制造或过程区域的现场装置与控制室内的自动装置之间的数字式、串行、多点通信的数据总线。

简单说，现场总线就是以数字通信替代了传统4-20mA模拟信号及普通开关量信号的传输。

编辑本段定义是连接智能现场设备和自动化系统的全数字、双向、多站的通信系统。

主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。

编辑本段主要用于制造业、流程工业、交通、楼宇、电力等方面的自动化系统中。

编辑本段典型的现场总线技术2003年4月，IEC61158 Ed.3现场总线标准第3版正式成为国际标准，规定10种类型的现场总线。

Type 1 TS61158现场总线Type 2 ControlNet和Ethernet/IP现场总线Type 3 Profibus现场总线CC-LinkType 4 P-NET现场总线Type 5 FF HSE现场总线Type 6 SwiftNet现场总线Type 7 World FIP现场总线Type 8 Interbus现场总线Type 9 FF H1现场总线Type 10 PROFInet现场总线国内工业总线EPA，G-link,Symotion与NCUC-BUSSymotion是一种用于运动控制的实时工业总线，基于10/100M以太网物理层，应用层使用canopen及精简协议。

现场总线与工业以太网总线知识概述1. 简介现场总线和工业以太网总线是现代工业自动化中常用的通信协议，用于实现工业设备之间的数据交换和联网。

本文将对现场总线和工业以太网总线的基本概念、特点、应用、优缺点等进行概述。

2. 现场总线概述2.1 定义现场总线是一种用于工业现场设备之间数据交换和通信的网络协议，它通过将控制和信号传输集成到一根通信线上，实现设备的多对多通信。

2.2 特点•高可靠性：现场总线具有高抗干扰性和冗余技术，能够保证数据的可靠传输。

•简化布线：现场总线使用单根通信线连接多个设备，减少布线工作量。

•实时性强：现场总线能够实现实时数据交换和控制，满足工业自动化的要求。

•易于扩展：现场总线支持设备的插拔，方便系统的扩展和维护。

2.3 应用现场总线广泛应用于工业自动化领域，用于实现工业控制系统中各个设备之间的通信和数据交换。

常见的现场总线协议有Profibus、DeviceNet、Modbus等。

3. 工业以太网总线概述3.1 定义工业以太网总线是基于以太网技术的通信协议，用于实现工业现场设备之间的高速数据交换和通信。

3.2 特点•高带宽：工业以太网总线支持高速数据传输，满足对数据通信速度要求较高的应用场景。

•灵活可靠：工业以太网总线支持灵活的拓扑结构和冗余技术，能够满足复杂工业环境中的通信需求。

•开放性强：工业以太网总线基于标准以太网协议，具备良好的兼容性和互操作性。

•易于集成：工业以太网总线可以与现有的以太网设备和IT系统进行无缝集成。

3.3 应用工业以太网总线在工业自动化领域得到广泛应用，特别是在大规模工业控制系统中。

常见的工业以太网总线协议有Ethernet/IP、Profinet、EtherCAT等。

4. 现场总线与工业以太网总线的比较4.1 网络结构现场总线采用集线器或总线控制器连接多个设备，形成总线型拓扑结构；而工业以太网总线通常采用交换机连接设备，形成星型或树型拓扑结构。

4.2 通信速度工业以太网总线的通信速度较快，可达到千兆位级别，适用于对通信速度要求较高的场景；而现场总线的通信速度较慢，一般在10M或100M的范围内。

现场总线的概念
现场总线（Fieldbus）是一种用于工业自动化领域的通信协议，它用于在现场设备（如传感器、执行器、变送器等）和控制系统（如PLC、DCS、FCS等）之间进行数字通信。

现场总线是一种开放式、数字化、双向通信系统，它允许不同的设备之间进行实时通信和数据交换。

这些设备通常位于工厂的现场，用于监测和控制生产过程中的各种参数，如温度、压力、流量等。

现场总线的特点包括：
1.开放式：现场总线是一种开放式通信协议，允许不同的设备之
间进行通信，不受厂商和技术的限制。

2.数字化：现场总线采用数字信号进行通信，相比传统的模拟信
号具有更高的精度和稳定性。

3.双向通信：现场总线支持双向通信，即设备之间可以进行数据
交换和相互控制。

4.实时性：现场总线具有较高的实时性，能够满足工业自动化领
域的实时监测和控制要求。

5.可靠性：现场总线具有较强的抗干扰能力，能够在恶劣的工作
环境下稳定运行。

常见的现场总线协议包括Modbus、Profinet、CAN总线、HART等。

这些协议各有特点，适用于不同的应用场景。

在选择现场总线时，需要根据实际需求和应用场景进行综合考虑。

一、实验目的1. 理解现场总线的基本概念和原理。

2. 掌握现场总线的硬件连接和软件配置方法。

3. 学习使用现场总线进行数据传输和设备控制。

4. 分析现场总线在实际应用中的优缺点。

二、实验原理现场总线（Field Bus）是一种用于工业自动化领域的通信网络，主要用于连接现场设备和控制系统。

它具有以下特点：1. 串行通信：现场总线采用串行通信方式，可以实现多节点之间的数据传输。

2. 多点通信：现场总线支持多点通信，可以实现多个设备之间的数据交换。

3. 抗干扰能力强：现场总线具有较好的抗干扰能力，可以在恶劣的工业环境中稳定运行。

本实验采用CAN总线（Controller Area Network）作为现场总线的通信协议，其基本原理如下：1. CAN总线采用双绞线作为传输介质，具有较高的抗干扰能力。

2. CAN总线采用多主从通信方式，任何一个节点都可以主动发送数据。

3. CAN总线采用帧结构进行数据传输，包括标识符、数据、校验和等字段。

三、实验内容1. 硬件连接（1）连接CAN总线模块和单片机开发板。

（2）连接电源线和地线。

（3）连接杜邦线，将CAN模块的TXD、RXD、GND等引脚与单片机开发板的相应引脚连接。

2. 软件配置（1）编写单片机程序，初始化CAN控制器，配置波特率、消息ID、接收滤波器等参数。

（2）编写数据发送和接收程序，实现节点之间的数据传输。

3. 实验步骤（1）启动单片机程序，初始化CAN控制器。

（2）发送数据：在主节点上编写发送程序，发送一个数据帧。

（3）接收数据：在从节点上编写接收程序，接收主节点发送的数据帧。

（4）分析接收到的数据，验证数据传输的正确性。

四、实验结果与分析1. 数据传输成功通过实验，成功实现了主从节点之间的数据传输。

发送的数据帧被从节点正确接收，验证了现场总线通信的正确性。

2. 波特率设置实验中，根据实际需求设置了不同的波特率。

结果表明，在不同波特率下，数据传输仍然稳定可靠。
