电磁场与电磁波实验报告电磁场与电磁波实验报告引言：电磁场和电磁波是物理学中非常重要的概念。
电磁场是由电荷产生的一种物理场，它的存在和变化会影响周围空间中的其他电荷。
而电磁波则是电磁场的一种传播形式，它以电磁场的振荡和传播为基础，具有波动性质。
本次实验旨在通过实际操作和测量，深入了解电磁场和电磁波的特性。
实验一：测量电磁场强度在实验一中，我们使用了一个电磁场强度计来测量不同位置的电磁场强度。
首先，我们将电磁场强度计放置在一个固定的位置，记录下此时的电磁场强度。
然后，我们将电磁场强度计移动到其他位置，重复测量过程。
通过这些数据，我们可以得出不同位置的电磁场强度的分布情况。
实验结果显示，电磁场强度随着距离的增加而逐渐减弱。
这符合电磁场的特性，即电荷产生的电磁场在空间中以一定的规律传播，而传播的强度会随着距离的增加而减弱。
这一实验结果验证了电磁场的存在和变化对周围环境的影响。
实验二：测量电磁波频率和波长在实验二中，我们使用了一个频率计和一个波长计来测量电磁波的频率和波长。
首先，我们将频率计和波长计设置好，并将它们与电磁波源连接。
然后，我们观察频率计和波长计的测量结果，并记录下来。
通过这些数据，我们可以得出电磁波的频率和波长的数值。
实验结果显示，不同频率的电磁波具有不同的波长。
频率越高的电磁波，波长越短；频率越低的电磁波，波长越长。
这符合电磁波的特性，即电磁波的振荡频率和波长之间存在一定的关系。
这一实验结果验证了电磁波的波动性质，以及频率和波长之间的关系。
实验三：观察电磁波的干涉和衍射现象在实验三中，我们使用了一块光栅和一个狭缝装置来观察电磁波的干涉和衍射现象。
首先，我们将光栅放置在光源前方，并调整光源的位置和光栅的角度。
然后，我们观察到在光栅后方的屏幕上出现了一系列明暗相间的条纹。
这些条纹是由电磁波的干涉和衍射效应引起的。
实验结果显示，当电磁波通过光栅时，会发生干涉和衍射现象。
干涉现象表现为明暗相间的条纹，而衍射现象表现为条纹的扩散和交替。
一、实验目的1. 了解电磁波反射的基本原理和规律；2. 熟悉电磁波在介质界面上的反射特性；3. 通过实验验证电磁波反射的反射定律；4. 掌握使用电磁波测试仪进行实验操作的方法。
二、实验原理电磁波在传播过程中，当遇到不同介质的界面时，会发生反射、折射等现象。
根据电磁波反射定律，入射角等于反射角。
本实验主要研究电磁波在理想介质界面上的反射现象。
三、实验仪器与设备1. 电磁波测试仪（含发射器、接收器、显示器等）；2. 介质板（如玻璃板、金属板等）；3. 调制器；4. 连接线；5. 电磁波反射定律图示板。
四、实验步骤1. 将发射器、接收器和显示器按照实验要求连接好；2. 将介质板放置在发射器和接收器之间，确保介质板与发射器、接收器保持平行；3. 调节发射器的频率，使其处于电磁波反射实验所需的频率范围内；4. 观察显示器上的信号强度，记录入射波信号强度；5. 慢慢改变介质板的角度，使入射角逐渐增大；6. 观察显示器上的信号强度变化，记录反射波信号强度；7. 比较入射波信号强度与反射波信号强度，验证电磁波反射定律；8. 分析实验数据，得出结论。
五、实验数据记录与处理1. 记录不同入射角下的入射波信号强度和反射波信号强度；2. 将实验数据整理成表格；3. 根据实验数据，绘制入射角与反射波信号强度的关系图；4. 分析实验数据，验证电磁波反射定律。
六、实验结果与分析1. 实验结果表明，随着入射角的增大，反射波信号强度逐渐减小，当入射角等于反射角时，反射波信号强度达到最小；2. 实验结果验证了电磁波反射定律，即入射角等于反射角；3. 实验过程中，观察到电磁波在介质界面上的反射现象，进一步加深了对电磁波传播特性的理解。
七、实验结论1. 电磁波在传播过程中，遇到不同介质的界面时，会发生反射现象；2. 电磁波反射定律成立，即入射角等于反射角；3. 通过实验，加深了对电磁波传播特性的理解，为后续电磁波相关实验奠定了基础。
八、实验心得1. 在实验过程中，需要注意电磁波测试仪的连接和使用，确保实验数据的准确性；2. 通过实验，提高了对电磁波反射现象的认识，为今后学习电磁场与电磁波相关知识打下了基础；3. 实验过程中，学会了如何分析实验数据，验证实验结论，提高了自己的实验能力。
电磁场与电磁波实验报告实验一电磁场参量的测量实验目的1、在学习均匀平面电磁波特性的基础上，观察电磁波传播特性互相垂直。
2、熟悉并利用相干波原理，测定自由空间内电磁波波长，并确定电磁波的相位常数和波速实验原理两束等幅、同频率的均匀平面电磁波，在自由空间内从相同（或相反）方向传播时，由于初始相位不同发生干涉现象，在传播路径上可形成驻波场分布。
本实验正是利用相干波原理，通过测定驻波场节点的分布，求得自由空间内电磁波波长的值，再由2，f得到电磁波的主要参量：和等。
本实验采取了如下的实验装置设入射波为E i E）e j，当入射波以入射角!向介质板斜投射时，则在分界面上产生反射波E r和折射波E t。
设介质板的反射系数为R,由空气进入介质板的折射系数为T o，由介质板进入空气的折射系数为T c，另外，可动板P r2和固定板P r1都是金属板，其电场反射系数都为-1。
在一次近似的条件下,接收喇叭处的相干波分别为E M RT o T c E oi e j 1，RT°T c E oi e j 2这里 1 2L ri L r3 L ri ；2 2L「2 L“2L M 2 L L r3 L2；其中L L2 L i|。
又因为为定值，L2则随可动板位移而变化。
当P r2移动L值，使P r3有零指示输出时，必有E M与E r2反相。
故可采用改变P r2的位置，使尺3输出最大或零指示重复出现。
从而测出电磁波的波长和相位常数。
下面用数学式来表达测定波长的关系式。
在P r3处的相干波合成为E r E M E「2 e j 1 e j2j 1 2 /或写成E r2RT0T c E0i cos 2 e 2（1-2）式中 1 2 2 L为了测量准确，一般采用P3零指示法，即cos 20或（2n 1），n=0,1,2……这里n表示相干波合成驻波场的波节点（E r 0 ）数。
同时，除n=0以外的n值，又表示相干波合成驻波的半波长数。

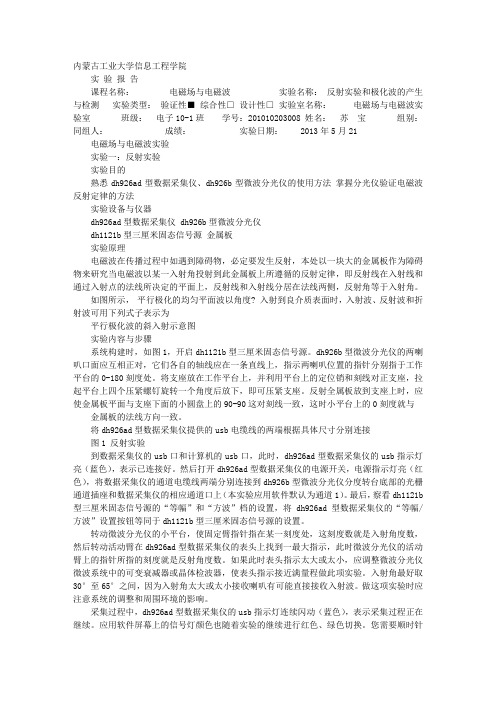

内蒙古工业大学信息工程学院实验报告课程名称：电磁场与电磁波实验名称：反射实验和极化波的产生与检测实验类型：验证性■综合性□设计性□实验室名称：电磁场与电磁波实验室班级：电子10-1班学号：201010203008 姓名：苏宝组别：同组人：成绩：实验日期： 2013年5月21 电磁场与电磁波实验实验一：反射实验实验目的熟悉dh926ad型数据采集仪、dh926b型微波分光仪的使用方法掌握分光仪验证电磁波反射定律的方法实验设备与仪器dh926ad型数据采集仪 dh926b型微波分光仪dh1121b型三厘米固态信号源金属板实验原理电磁波在传播过程中如遇到障碍物，必定要发生反射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。
如图所示，平行极化的均匀平面波以角度? 入射到良介质表面时，入射波、反射波和折射波可用下列式子表示为平行极化波的斜入射示意图实验内容与步骤系统构建时，如图1，开启dh1121b型三厘米固态信号源。
dh926b型微波分光仪的两喇叭口面应互相正对，它们各自的轴线应在一条直线上，指示两喇叭位置的指针分别指于工作平台的0-180刻度处。
将支座放在工作平台上，并利用平台上的定位销和刻线对正支座，拉起平台上四个压紧螺钉旋转一个角度后放下，即可压紧支座。
反射全属板放到支座上时，应使金属板平面与支座下面的小圆盘上的90-90这对刻线一致，这时小平台上的0刻度就与金属板的法线方向一致。
将dh926ad型数据采集仪提供的usb电缆线的两端根据具体尺寸分别连接图1 反射实验到数据采集仪的usb口和计算机的usb口，此时，dh926ad型数据采集仪的usb指示灯亮（蓝色），表示已连接好。
然后打开dh926ad型数据采集仪的电源开关，电源指示灯亮（红色），将数据采集仪的通道电缆线两端分别连接到dh926b型微波分光仪分度转台底部的光栅通道插座和数据采集仪的相应通道口上（本实验应用软件默认为通道1）。
电磁场与电磁波实验报告（一）引言概述：电磁场与电磁波是近代物理学中的重要概念，对于理解电磁现象和应用电磁技术具有重要意义。
本实验报告旨在通过实验来探究电磁场和电磁波的基本特性，并深入了解其在不同情境下的行为和应用。
一、电磁场的产生与性质1. 静电场与磁场的产生机制2. 静电场与磁场的区别与联系3. 电磁场的力线分布与场强的概念4. 高斯定律与安培定律的应用5. 电磁场的矢量表示及其运算规则二、电磁辐射和电磁波的特性1. 辐射的概念与特点2. 电磁波的定义和分类3. 电磁波的传播速度和能量传播方式4. 电磁波的频率和波长关系5. 电磁波与物质的作用及与光的关系三、电磁波的实验测量1. 等幅比波法测量电磁波的速度2. 利用扩散法测量电磁波的波长3. 利用光栅光谱仪测量电磁波的频率和波长4. 利用双缝干涉测量电磁波的波长5. 利用驻波法测量电磁波的频率四、电磁波在通信中的应用1. 电磁波在无线通信中的传输原理2. 电磁波的调制与解调技术3. 电磁波的天线和传输介质选择4. 电磁波在卫星通信中的应用5. 电磁波在无线电和电视广播中的应用五、电磁波对人体健康的影响1. 电磁波对人体的生物效应与健康风险2. 电磁辐射的安全标准与防护措施3. 电磁波辐射源的评估与监测4. 电磁波辐射对儿童和孕妇的影响5. 电磁波辐射与癌症的关系研究总结：通过本实验的开展，我们深入了解了电磁场和电磁波的产生机制和特性，探讨了其在实验测量、通信技术和健康影响等方面的应用。
电磁场与电磁波作为现代科技中的基础理论和技术手段，对于推动科学技术发展和提高人们的生活水平具有重要意义。
在未来的研究中，我们将继续深入探索电磁场和电磁波的更多应用和相关问题，为推动科学进步和提高人类福祉做出贡献。
最新电磁场与电磁波实验报告
在本次实验中，我们深入研究了电磁场与电磁波的基本特性，并进行了一系列的实验来验证理论和观测实际现象。
以下是实验的主要部分和观察结果的概述。
实验一：静电场的建立与测量
我们首先建立了一个简单的静电场，通过使用高压电源对两个相对的金属板进行充电。
通过改变电源的电压，我们观察到金属板上的电荷积累情况，并使用电位差计测量了电场强度。
实验数据显示，电场强度与电压成正比，这与库仑定律的预测一致。
实验二：电磁波的产生与传播
接下来，我们通过振荡电路产生了电磁波。
在一个封闭的微波腔中，我们使用电磁波发生器产生不同频率的电磁波，并通过特殊的探测器来测量波的传播特性。
实验结果表明，电磁波的传播速度在不同的介质中有所变化，这与介质的电磁特性有关。
实验三：电磁波的极化与干涉
在这部分实验中，我们研究了电磁波的极化现象。
通过使用不同极化的波前，我们观察到了波的干涉效应。
特别是在双缝干涉实验中，我们观察到了明显的干涉条纹，这证明了电磁波的波动性质。
实验四：电磁波的吸收与反射
最后，我们探讨了电磁波与物质相互作用的过程。
通过将电磁波照射在不同材料的样品上，我们测量了波的吸收和反射率。
实验发现，吸收和反射率与材料的电磁性质密切相关，并且可以通过改变波的频率来调整这些性质。
通过这些实验，我们不仅验证了电磁场与电磁波的基本理论，而且加深了对这些现象在实际应用中的理解。
这些实验结果对于无线通信、雷达技术以及其他相关领域的研究和开发具有重要的指导意义。

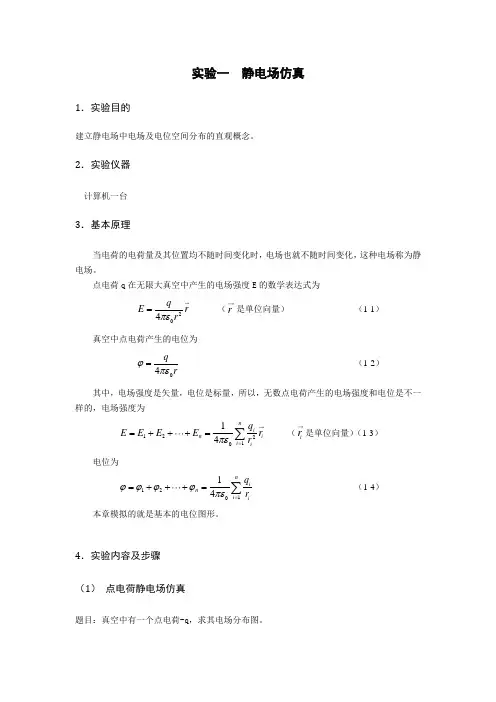

实验一 静电场仿真1．实验目的建立静电场中电场及电位空间分布的直观概念。
2．实验仪器计算机一台3．基本原理当电荷的电荷量及其位置均不随时间变化时，电场也就不随时间变化，这种电场称为静电场。
点电荷q 在无限大真空中产生的电场强度E 的数学表达式为204qE r r πε= （r 是单位向量） （1-1）真空中点电荷产生的电位为04qr ϕπε= （1-2）其中，电场强度是矢量，电位是标量，所以，无数点电荷产生的电场强度和电位是不一样的，电场强度为1221014ni n i i i q E E E E r r πε==+++=∑ （i r 是单位向量）（1-3） 电位为 121014ni n i i q r ϕϕϕϕπε==+++=∑ （1-4） 本章模拟的就是基本的电位图形。
4．实验内容及步骤（1） 点电荷静电场仿真题目：真空中有一个点电荷-q ，求其电场分布图。
程序1:负点电荷电场示意图clear[x,y]=meshgrid(-10:1.2:10);E0=8.85e-12;q=1.6*10^(-19);r=[];r=sqrt(x.^2+y.^2+1.0*10^(-10)) m=4*pi*E0*r;m1=4*pi*E0*r.^2;E=(-q./m1).*r;surfc(x,y,E);负点电荷电势示意图clear[x,y]=meshgrid(-10:1.2:10);E0=8.85e-12;q=1.6*10^(-19);r=[];r=sqrt(x.^2+y.^2+1.0*10^(-10))m=4*pi*E0*r;m1=4*pi*E0*r.^2;z=-q./m1surfc(x,y,z);xlabel('x','fontsize',16)ylabel('y','fontsize',16)title('负点电荷电势示意图','fontsize',10)clearq=2e-6;k=9e9;a=1.0;b=0;x=-4:0.16:4;y=x; [X,Y]=meshgrid(x,y);R1=sqrt((X+1).^2+Y.^2+1.0*10^(-10));R2=sqrt((X-1).^2+Y.^2+1.0*10^(-10));Z=q*k*(1./R2-1./R1);[ex,ey]=gradient(-Z);ae=sqrt(ex.^2+ey.^2);ex=ex./ae;ey=ey./ae; cv=linspace(min(min(Z)),max(max(Z)),40); contour(X,Y,Z,cv,'k-');hold onquiver(X,Y,ex,ey,0.7);q=2e-6;k=9e9;a=1.0;b=0;x=-4:0.15:4;y=x; [X,Y]=meshgrid(x,y);R1=sqrt((X+1).^2+Y.^2+1.0*10^(-10));R2=sqrt((X-1).^2+Y.^2+1.0*10^(-10));U=q*k*(1./R2-1./R1);[ex,ey]=gradient(-U);ae=sqrt(ex.^2+ey.^2);ex=ex./ae;ey=ey./ae; cv=linspace(min(min(U)),max(max(U)),40); surfc(x,y,U);实验二恒定电场的仿真1．实验目的建立恒定电场中电场及电位空间分布的直观概念。
哈⼯⼤电磁场与电磁波实验报告电磁场与电磁波实验报告班级：学号：姓名：同组⼈：实验⼀电磁波的反射实验1.实验⽬的：任何波动现象（⽆论是机械波、光波、⽆线电波），在波前进的过程中如遇到障碍物，波就要发⽣反射。
本实验就是要研究微波在⾦属平板上发⽣反射时所遵守的波的反射定律。
2.实验原理：电磁波从某⼀⼊射⾓i射到两种不同介质的分界⾯上时，其反射波总是按照反射⾓等于⼊射⾓的规律反射回来。
如图（1-2）所⽰，微波由发射喇叭发出，以⼊射⾓i设到⾦属板MM',在反射⽅向的位置上，置⼀接收喇叭B，只有当B处在反射⾓i'约等于⼊射⾓i时，接收到的微波功率最⼤，这就证明了反射定律的正确性。
3.实验仪器：本实验仪器包括三厘⽶固态信号发⽣器，微波分度计，反射⾦属铝制平板，微安表头。
4.实验步骤：1）将发射喇叭的衰减器沿顺时针⽅向旋转，使它处于最⼤衰减位置；2）打开信号源的开关，⼯作状态置于“等幅”旋转衰减器看微安表是否有显⽰，若有显⽰，则有微波发射；3）将⾦属反射板置于分度计的⽔平台上，开始它的平⾯是与两喇叭的平⾯平⾏。
4）旋转分度计上的⼩平台，使⾦属反射板的法线⽅向与发射喇叭成任意⾓度i，然后将接收喇叭转到反射⾓等于⼊射⾓的位置，缓慢的调节衰减器，使微µ）。
安表显⽰有⾜够⼤的⽰数（50A5）熟悉⼊射⾓与反射⾓的读取⽅法，然后分别以⼊射⾓等于30、40、50、60、70度，测得相应的反射⾓的⼤⼩。
6）在反射板的另⼀侧，测出相应的反射⾓。
5.数据的记录预处理记下相应的反射⾓，并取平均值，平均值为最后的结果。
5.实验结论：?的平均值与⼊射⾓0?⼤致相等，⼊射⾓等于反射⾓，验证了波的反射定律的成⽴。
6.问题讨论：1.为什么要在反射板的左右两侧进⾏测量然后⽤其相应的反射⾓来求平均值？答：主要是为了消除离轴误差，圆盘上有360°的刻度，且外部包围圆盘的基座上相隔180°的两处有两个游标。
电磁波极化实验报告电磁波极化实验报告引言：电磁波极化是电磁波振动方向的特性，对于电磁波的传播和应用具有重要意义。
本实验旨在通过实验方法探究电磁波的极化现象，并分析其在不同介质中的传播规律。
实验一：线偏振光的产生与检测实验目的：通过实验验证线偏振光的产生与检测原理。
实验步骤：1. 将一束自然光通过一块偏振片，调整偏振片的方向，观察透过偏振片后的光强变化。
2. 用另一块偏振片作为分析器，将其与第一块偏振片的透射轴垂直，观察透过分析器后的光强变化。
实验结果与分析：通过调整偏振片的方向，我们观察到透过偏振片后的光强发生了变化。
当两块偏振片的透射轴垂直时，透过分析器的光强最弱，几乎完全消失。
这说明通过偏振片后的光已经被线偏振。
实验二：电磁波的振动方向与介质的关系实验目的：通过实验探究电磁波的振动方向与介质的关系。
实验步骤：1. 将一束自然光通过一块偏振片，调整偏振片的方向，观察透过偏振片后的光强变化。
2. 将透过偏振片的光照射到不同介质（如玻璃、水等）中，再次观察光强的变化。
实验结果与分析：通过调整偏振片的方向，我们观察到透过偏振片后的光强发生了变化。
当光照射到不同介质中时，光强的变化情况也不同。
这说明电磁波的振动方向与介质的性质有关。
实验三：电磁波的反射与折射实验目的：通过实验研究电磁波在反射和折射过程中的极化现象。
实验步骤：1. 将一束线偏振光照射到一块玻璃板上，调整入射角度，观察反射光的强度和方向。
2. 将线偏振光从空气中射入玻璃板，观察折射光的强度和方向。
实验结果与分析：通过实验观察，我们发现反射光和折射光的振动方向与入射光的振动方向有关。
当入射角度变化时，反射光和折射光的振动方向也发生了变化。
这说明电磁波在反射和折射过程中会发生极化现象。
实验四：电磁波的旋光现象实验目的：通过实验研究电磁波的旋光现象。
实验步骤：1. 将一束线偏振光通过一块旋光片，观察透过旋光片后的光强变化。
2. 改变旋光片的转动方向和角度，再次观察光强的变化。
电磁场与电磁波实验报告实验题目：电磁场与电磁波实验实验目的：1.了解电磁场的产生原理和特性。
2.理解电磁波的概念和基本特性。
3.掌握测量和分析不同电磁波的实验方法。
实验器材：1.U形磁铁2.电磁铁3.直流电源4.交流电源5.电磁感应器6.示波器7.微波源8.微波接收器9.光栅片10.各种电磁波滤波器实验原理：1.电磁场的产生：电流通过电线时，会在周围产生磁场。
在一对平行导线中，当电流方向相同时，导线之间的磁场是叠加的；当电流方向相反时，导线之间的磁场互相抵消。
2.电磁场的特性：电磁场具有两种性质，即不能长距离传播和具有作用力。
通过电磁感应现象，可以观察到电磁场的作用力。
3.电磁波的产生与传播：当电场和磁场变化时，会激发并产生电磁波。
电磁波可根据频率不同被分为不同波段，如：无线电波、微波、红外线、可见光、紫外线、X射线和γ射线。
实验步骤：实验1：观察电磁场的产生和作用1.将磁铁插入U形磁铁中，并将直流电源连接到U形磁铁的两端；2.在U形磁铁下方放置一根金属杆，并用电磁感应器在金属杆上方测量磁感应强度；3.开启直流电源，记录不同电流强度下的磁感应强度，并绘制电流与磁感应强度的图线；4.在磁铁两端放置一磁性物体，观察其受力情况。
实验2：测量电磁波的特性1.将微波源和微波接收器分别连接至交流电源和示波器；2.将微波源调至一定频率，并记录该频率；3.调整示波器至合适的量程和垂直偏置，观察示波器上的微波信号；4.更换不同频率和波长的电磁波，重复步骤3；5.将光栅片放置在微波源与接收器之间，观察光栅片的衍射效应。
实验结果与分析：实验1：观察电磁场的产生和作用根据实验数据，绘制出电流与磁感应强度的图线，可以观察到磁感应强度与电流之间呈现线性关系，并且磁性物体受到磁力的作用。
实验2：测量电磁波的特性根据实验数据，可以观察到不同频率和波长的电磁波在示波器上表现出不同的振动形态，频率越高，波长越短。
通过光栅片的衍射效应，可以观察到电磁波的波长。
内蒙古工业大学信息工程学院实验报告课程名称：电磁场与电磁波实验名称：反射实验和极化波的产生与检测实验类型：验证性■综合性□设计性□实验室名称：电磁场与电磁波实验室班级：电子10-1班学号：201010203008 姓名：苏宝组别：同组人：成绩：实验日期： 2013年5月21电磁场与电磁波实验实验一：反射实验实验目的熟悉DH926AD型数据采集仪、DH926B型微波分光仪的使用方法掌握分光仪验证电磁波反射定律的方法实验设备与仪器DH926AD型数据采集仪DH926B型微波分光仪DH1121B型三厘米固态信号源金属板实验原理电磁波在传播过程中如遇到障碍物，必定要发生反射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。
如图所示，平行极化的均匀平面波以角度θ入射到良介质表面时，入射波、反射波和折射波可用下列式子表示为平行极化波的斜入射示意图实验内容与步骤系统构建时，如图1，开启DH1121B型三厘米固态信号源。
DH926B型微波分光仪的两喇叭口面应互相正对，它们各自的轴线应在一条直线上，指示两喇叭位置的指针分别指于工作平台的0-180刻度处。
将支座放在工作平台上，并利用平台上的定位销和刻线对正支座，拉起平台上四个压紧螺钉旋转一个角度后放下，即可压紧支座。
反射全属板放到支座上时，应使金属板平面与支座下面的小圆盘上的90-90这对刻线一致，这时小平台上的0刻度就与金属板的法线方向一致。
将DH926AD型数据采集仪提供的USB电缆线的两端根据具体尺寸分别连接图1 反射实验到数据采集仪的USB口和计算机的USB口，此时，DH926AD型数据采集仪的USB指示灯亮（蓝色），表示已连接好。
然后打开DH926AD型数据采集仪的电源开关，电源指示灯亮（红色），将数据采集仪的通道电缆线两端分别连接到DH926B型微波分光仪分度转台底部的光栅通道插座和数据采集仪的相应通道口上（本实验应用软件默认为通道1）。
最后，察看DH1121B型三厘米固态信号源的“等幅”和“方波”档的设置，将DH926AD型数据采集仪的“等幅/方波”设置按钮等同于DH1121B型三厘米固态信号源的设置。
转动微波分光仪的小平台，使固定臂指针指在某一刻度处，这刻度数就是入射角度数，然后转动活动臂在DH926AD型数据采集仪的表头上找到一最大指示，此时微波分光仪的活动臂上的指针所指的刻度就是反射角度数。
如果此时表头指示太大或太小，应调整微波分光仪微波系统中的可变衰减器或晶体检波器，使表头指示接近满量程做此项实验。
入射角最好取30°至65°之间，因为入射角太大或太小接收喇叭有可能直接接收入射波。
做这项实验时应注意系统的调整和周围环境的影响。
采集过程中，DH926AD型数据采集仪的USB指示灯连续闪动（蓝色），表示采集过程正在继续。
应用软件屏幕上的信号灯颜色也随着实验的继续进行红色、绿色切换。
您需要顺时针匀速转动DH926B型微波分光仪的活动臂，随着活动臂的移动，采集点数依次增加，当您停止移动活动臂，绘图框会保持原来的状态直到您再次开始移动活动臂。
这个过程中，您便可在绘图框中实时观察到信号变化（如图10）。
当采集过程中的已采集的脉冲变化等于您在进入采集过程界面之前设定的采集点数时，屏幕上会出现“此次采集完毕”的采集结束实验结果及分析记录实验测得数据，验证电磁波的反射定律入射角50，反射角50，参数129。
129可能是参考相位不同入射角60，反射角60，参数61.匀速转动DH926BD的转盘入射角50，匀速转动晶体检波器臂，反射角50，参数60快速转动转动DH926BD的转盘，入射角40，反射角40，参数41快速转晶体臂（1）、从总体上看，入射角与反射角相差较小，可以近似认为相等，验证了电磁波的反射定律。
（2）、由于仪器产生的系统误差无法避免，并且在测量的时候产生的随机误差，所以入射角不会完全等于反射角，由差值一栏可以看出在55度左右的误差最小。
越向两边误差越大，说明测量仪器在55度的入射角能产生最好的特性。
（3）、转动晶体臂和转动DH926BD的转盘产生的图形，形状基本相同，但转动晶体臂的图像不好。
转动DH926BD的转盘的图型较为圆滑标准.（4）、曲线的幅值一转动速度有关，转动越快越陡峭，而且也越形象，美观。
（5）、转动的快慢还影响图形的周期.越快周期越小.误差分析：1．仪器误差：发射天线和接收天线不能调到绝对的水平和垂直，因此也得不到绝对的水平极化波和垂直极化波；反射金属板不是绝对的平面，也影响入射角和反射角的大小。
2．人为操作误差：操作仪器时，读数时都会存在一定误差3．周围仪器发射电磁波影响误差：影响电流表示数，也就影响电流极大是的反射角大小。
4．由于误差较小，在允许范围内。
5．数据测的较少，应该多次几组。
实验心得体会做了本次实验,验证了的电磁波是符合反射定律的.同时熟悉DH926AD型数据采集仪、DH926B型微波分光仪的使用方法.起初做的实验,并不满足反射定律, 入射角50，反射角50，参数129。
129可能是参考相位不同.之后的实验室满足的.在实验中还发现, 曲线的幅值一转动速度有关，转动越快越陡峭，而且也越形象，美观.转动的快慢还影响图形的周期.越快周期越小.实验中注意方式方法的同时,更要注意细节,因为往往一场战争就输在你的不小心扔了一枚钉子,注意细节固然重要,但一定要养成一个良好的习惯,使我们在今后的学习中减少不必要的错误.通过做这样的实验，激发了我的学习兴趣，尤其是研究一些未知的东西。
所以在今后的学习中，善于钻研，不怕困难，敢于尝试一些新鲜又富有挑战的任务，不断学习，不断总结，培养自己的创新能力和综合水平，积累经验，丰富学习生活。
电磁场与电磁波实验实验二：极化波的产生/检测实验目的熟悉DH926AD型数据采集仪、DH926B型微波分光仪的使用方法了解极化波的产生与检测方法实验设备与仪器DH926AD型数据采集仪DH926B型微波分光仪DH1121B型三厘米固态信号源半透板实验原理DH30003型栅网组件是由两个栅条方向相差90°的栅网组成。
栅网（见图16）是在一金属框架上绕有一排互相平行的金属丝，以反射平行金属丝的电场，DH30003型栅网组件与本厂的DH926B型微波分光仪组合使用可获得圆极化波。
波的极化是用以描述电场强度空间矢量在某点位置上随时间变化的规律。
无论是线极化波、圆极化波或椭圆极化波都可由同频率正交场的两个线极化组成。
若他们同相（或反相）、等幅（或幅度不等）其合成场的波认为线极化波；若它们相位相位差为90°，即△φ=±90°，幅度相等，合成场波为右旋或左旋圆极化波；若它们相位差为0〈△φ〈±90°，幅度相等（或幅度不等），合成场波为右旋或左旋椭圆极化波。
图17是用栅网组件实现波极化的原理图。
图16DH30003型栅网组件图17 栅网实现波极化的原理图Pr1为垂直栅网，Pr2为水平栅网，当辐射喇叭Pr0转角45°后，辐射波的场分为E ∥与E ⊥两个分量，Pr1则反射E ⊥分量，而 E ∥分量透过垂直栅网被吸收；Pr2则反射E ∥分量，而 E ⊥分量透过水平栅网被吸收。
这是转动接收喇叭Pr3，当Pr3喇叭E 面与垂直栅网平行时收到E ⊥波。
经几次调整辐射喇叭Pr0的转角使Pr3接收到的|E ∥|=|E ⊥|，实现了圆极化的幅度相等要求。
然后接收喇叭Pr3在E ⊥与E ∥之间转动，将出现任意转角下的|E α|≤|E ∥|（或|E ⊥|）。
这时改变Pr2水平栅网位置，使Pr3接收的波具有|E α|=|E ∥|=|E ⊥|，从而实现了E ∥与E ⊥两个波的相位差为±90°，得到圆极化波。
由于测试条件所限，|E α|与|E ∥|、|E ⊥|不可能完全相等，Pr3转角0°～360°时，总会出现检波电压的波动，这时虽有Emin/Emax ∝max min/V V ≥0.93，即椭圆度为0.93。
可以认为基本上实现了圆极化波的要求。
实验内容与步骤如图45，使DH926B 型微波分光仪两喇叭口面互成90°，半透射板与两喇叭轴线互成45°，将读数机构通过它本身上带有的两个螺钉旋入底座上相应的旋孔，使其固定在底座上。
将DH926AD 型数据采集仪提供的USB 电缆线的两端根据具体尺寸分别连接到数据采集仪的USB 口和计算机的USB 口，此时，DH926AD 型数据采集仪的USB 指示灯亮（蓝色），图18 栅网实验表示已连接好。
然后打开DH926AD型数据采集仪的电源开关，电源指示灯亮（红色），将数据采集仪的通道电缆线两端分别连接到DH926B型微波分光仪接收喇叭的光栅通道插座和数据采集仪的相应通道口上（本实验应用软件默认为通道3）。
首先，将垂直（或水平）栅网Pr1插在平台上，另一个与之垂直的栅网——水平（或垂直）栅网Pr2插在读数机构上，用我们提供的钢板尺测量一下半透射板到两个栅网的距离，调整读数机构直至半透射板到两个栅网的距离相等。
然后，将辐射喇叭Pr0旋转45°后，先用我们提供的全吸收板挂在水平（或垂直）栅网前，将其遮挡，开启DH1121B型三厘米固态信号源。
如果遮挡的是水平栅网，将接收喇叭Pr3口面平行地面放置；如果遮挡的是垂直栅网，将接收喇叭Pr3口面垂直地面放置。
适当左右调整未被遮挡的栅网观察DH926AD型数据采集仪表头指示，使表头指示取得原指示附近的最大值，此时，将栅网下支柱的拨棍螺钉旋紧，并记录下DH926AD型数据采集仪表头指示。
此后，将全吸收板从水平（或垂直）栅网前取下，将其挂在另一个栅网——垂直（或水平）栅网前，将其遮挡，接收喇叭Pr3口面放置同上。
适当左右调整未被遮挡的栅网观察DH926AD型数据采集仪表头指示，使表头指示取得原指示附近的最大值，对比此时的最大值和您之前记录的DH926AD型数据采集仪表头指示值，若不相同，适当改变辐射喇叭Pr0的角度。
然后，重复以上字体加粗的步骤。
最终的结果是要使得此时的最大值和您之前记录的DH926AD型数据采集仪表头指示值相同，调整好后，旋紧栅网下支柱的拨棍螺钉。
接着，取下全吸收板，旋转接收喇叭Pr3口面，使其分别处于与地面水平、垂直状态，观察数据采集仪表头指示，应使两个指示值基本相同，才能满足圆极化波|E∥|=|E⊥|的要求。
若两次表头指示不同，适当调整辐射喇叭Pr0的角度，务必使两个指示值基本相同，方能实现圆极化的幅度相等要求。
最后，改变Pr2水平（或垂直）栅网位置，使接收喇叭Pr3接收的波具有|Eα|=|E∥|=|E⊥|，此时，旋转接收喇叭Pr3到任意角度，DH926AD型数据采集仪表头指示值基本相同，从而实现了E∥与E⊥两个波的相位差为±90°，得到圆极化波。
