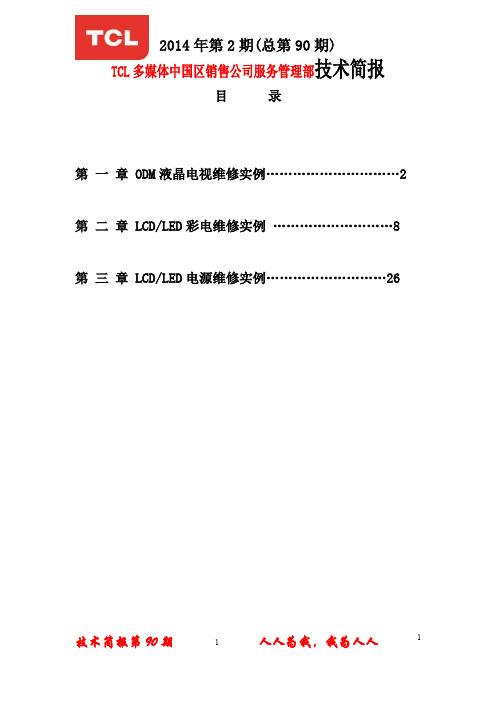

目录第一章 ODM液晶电视维修实例 (2)第二章 LCD/LED彩电维修实例 (8)第三章 LCD/LED电源维修实例 (26)第一章 ODM液晶电视维修实例机型：L32M9B 机芯:MT23L故障现象：灯亮不开机维修与分析：此机为灯亮不开机，确定为数字板故障。
查各关键点电压均正常。
复位，晶振电压也正常。
等查到总线电压时，一路0.3V，另一路为1.6V说明总线工作不正常。
于是针对总线线路查询。
逐一对功放，高频头等进行断开排查，总线还是不正常，怀疑程序坏，代换好的程序，故障依旧。
查看图纸，发现R011一段电压应为3.3V，测量为0V。
于是怀疑过孔问题，测量过孔阻值很大，于是用导线直接连接，通电开机正常。
（太原分公司王斌斌提供）机型：L32E77 机芯:PWL37C故障现象：屏幕亮度闪维修与分析：通电测量+12V和+24V输出不稳定。
测量PFC电容C3电压只有310V，正常应为370V到410V之间，说明PFC电路未工作。
于是测量IC2（L6563）供电正常，代换IC2故障依旧。
对照一块好板测量发现IC2第一脚对地阻值偏低，由于代换过此块，所以怀疑应该是外围元件有损坏。
更换这个脚外接电容CF7后故障排除。
此故障应该是该电容漏电造IC2没有工作。
（太原分公司王斌斌提供）机型：L32C12/L32E09 板型：电源板板号：K-19N01故障：无24伏维修措施：通电试机5伏正常。
强制开机无24伏.检查PFC电压395伏正常.于是判断问题出在了PWM电路上.检查IC供电.发现供电电阻R9 阻值为10欧的电阻已烧坏.烧毁供电电阻应该是负载短路或是损坏的原因引起.于是将1396更换.更换后通电试机故障依旧.通电瞬间R9就冒烟了.检查R9已开路。
排除了IC1396的问题.分析了一下电路，供电经过R9后外接了一个二极管，于是将二极管D22取下测试短路.更换后故障排除。
（贵阳分公司龙贵提供）机型：LED32D99 板型：电源板故障：烧保险维修措施：拿到板子用直观法明显看见PFC电路场像应管Q1已烧毁.周围电路也烧毁了.将烧坏坏件代换后清洗板子通电试机.PFC不工作。

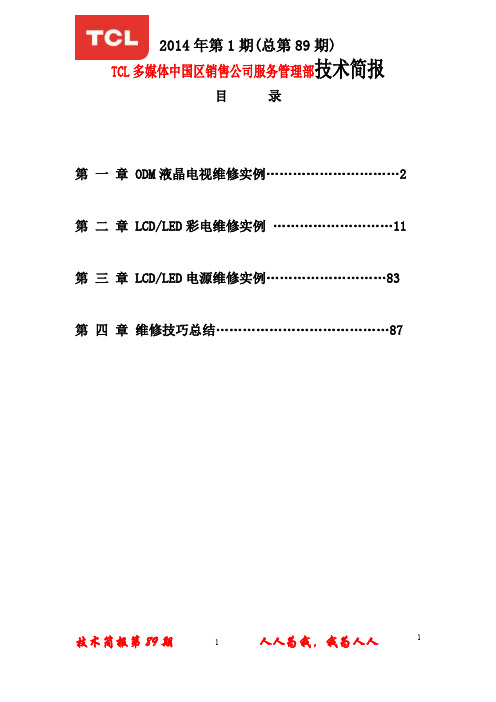

目录第一章 ODM液晶电视维修实例 (2)第二章 LCD/LED彩电维修实例 (11)第三章 LCD/LED电源维修实例 (83)第四章维修技巧总结 (87)第一章 ODM液晶电视维修实例机型：L32M9 电源板型号：40-5PL37C-PWC1XG故障现像：不开机分析与检修:测5V待机电源电路，发现输出电压只有在3V－4V之间抖动，怀疑IC1有问题，进行代换，开机发现故障依旧，对该电路进行检查发现VC供电输出较低，只有3V左右，正常电压应该是16V，在对其相关元件进行检查时发现DB10，33伏稳压管断路，更换后电压恢复正常，故障排除（深圳分公司李秀钦提供）机型：LE46D8810 机芯：MSW9故障现象：不开机维修与分析：通电试机，发现没有3.3V 电压。
此机电源板型号是TV4205-ZC02，单独维修电源板，检查3.3V 待机电路部分，发现C104 短路了，更换此电容后试机，故障没有排除，接下来检查U101 的供电部分，发现电压偏低，只有约12V 左右，（正常的供电电压应该是17V）进一步检查发现ZD102 软击穿，换新后故障排除。
【石家庄分公司衡水经营部陈洪清提供】）机型：LE32D99 MS182机芯故障：伴音噪声分析与检修：测试所有信源都是没有伴音扬声器中发出哇哇的噪声，故障应该出现在公共部分或者软件部分，按静音键后噪声消失，说明伴音功放部分可控断开伴音信号输入的两个电阻后噪声消失，说明故障出现在伴音信号的处理部分，功放部分是正常的，测量主板上各组供电都正常，还是本着先软件后硬件的原则，用U盘升级软件后故障排除，确定是软件问题，后来实验证明不用升级软件只要是在用户菜单下恢复工厂设置就可以，此故障已修复多例。
（哈尔滨分公司栾春雨提供）机型：L26E10 机芯：V26故障现象：HDMI无图像分析与检修:开机试机，HDMI无信号，用VGA,AV试机正常，说明只有HDMI有故障，用先软件后硬件的维修原则，重抄数据后故障依旧，对HDMI接口电路测试，发现Q3/2N7002损坏，更换后试机正常。

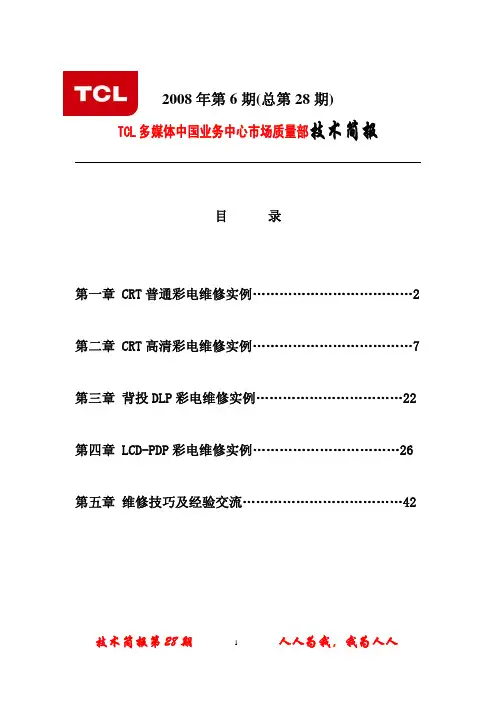

2008年第6期(总第28期)TCL多媒体中国业务中心市场质量部技术简报目 录第一章 CRT普通彩电维修实例 (2)第二章 CRT高清彩电维修实例 (7)第三章 背投DLP彩电维修实例 (22)第四章 LCD-PDP彩电维修实例 (26)第五章 维修技巧及经验交流 (42)第一章 CRT普通彩电维修实例机型：NT21F1故障现象：灯亮不开机检修与分析：据用户叙说该机为雷击机。
开机检查300V正常。
起振电路正常。
但无电压输出。
电源不起振。
关机后发现300V电压很快消失，分析电源应该起振了。
仔细检查电源部分电路，发现TL431损坏。
测量其他元件没发现有故障的坏件。
试机还是无输出。
试更换开关管后修复，但该管是场效应管，用万用表测量无明显问题。
（桂林服务中心温忠庆提供）机型：NT21C41 机芯：U212A故障现象:有伴音黑屏检修与分析:打开电视机检查灯丝及加速极电压均正常，三枪阴极电压均为200V，说明视放级是处于截止状态。
根据检测情况分析故障可能是在ABL电路或三基色信号通路，首先检查ABL电路，测ABL电压为10V左右，与正常值相比偏高，检测有关元件发现C414的容量与标称值不符，标称为56n而实际测量只有6n，于是更换该元件试机故障消失。
（郑州分公司商丘邱庆顺）机型：NT21M63S故障现象：灯亮不开机分析与检修:灯亮不开机,机器处于待机状态,强制开机以确定故障范围,但是强制开机后+B 电压偏低,怀疑故障在稳压环路,检测外围元件,一切正常,怀疑1265损坏,代换后开机正常,但刚装板扣盖,开机又不正常,说明故障仍在稳压环路,后测得TL431对地有阻值,后仔细观察,发现TL431焊盘有裂缝,对地跨一根跳线,开机试机一切正常。
（太原分公司孙建军提供）机型：NT21M63S机芯：PH73故障现象：三无灯不亮分析与检修：此机刚修过不到20多天，又出现同一问题。
首先开机检查发现电源300V正常，该电源采用CQ0765，3脚为起动及供电脚，5脚为同步脚，4脚为光耦取样。

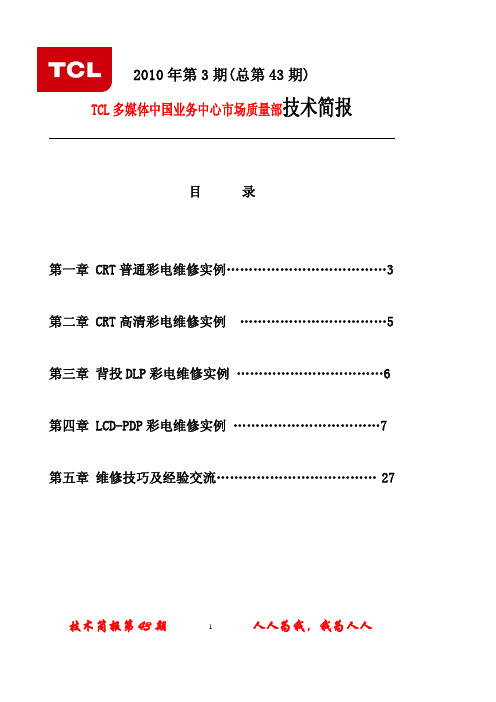

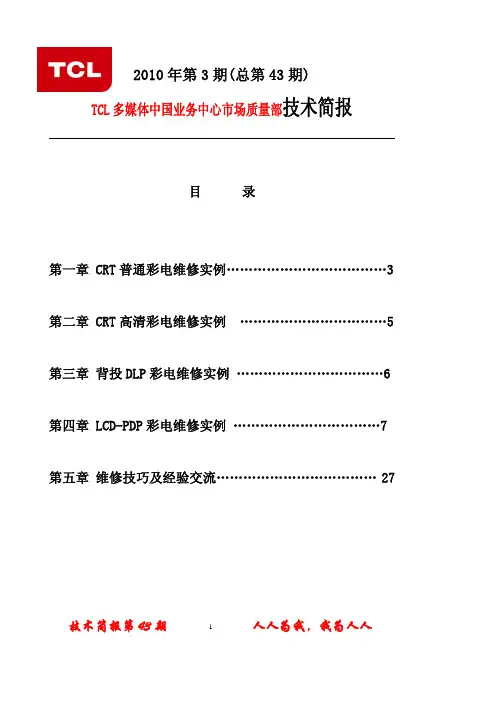

TCL多媒体中国业务中心市场质量部技术简报目 录第一章 CRT普通彩电维修实例 (3)第二章 CRT高清彩电维修实例 (5)第三章 背投DLP彩电维修实例 (6)第四章 LCD-PDP彩电维修实例 (7)第五章 维修技巧及经验交流 (27)技术简报第43期 1 人人为我，我为人人第一章 CRT 普通彩电维修实例机型：NT25C06 机芯：NX73故障现象：冷机不开机分析与检修：该机正常开机后，就一直能正常收看，冷机或遥控关机后，再次开机，就会出现指示灯亮，键控遥控无反应，二次不开机的故障。
在出故障时测CPU 工作条件，就发现3.3V 电压有点低，只有2.6V，当该电压上升到3V 时，机器就自动开启，出现正常的伴音和图像。
着重检查3.3V 的 形成电路，该3.3V 电压由Q856 D857 C868等元件组成稳压调整电路，更换Q856 C868无效，最后更换D857 3.9V 稳压管后，3.3V 恢复正常，故障排除。
（郑州分公司 洛阳 李维岩）机型：２５０１Ｃ故障现象：自动搜台搜一下即跳掉，回到无字符的光栅状。
检修与分析：打开内部菜单，逐项记录所有数据后，更换存储器２４Ｃ０４（空白的即可），然后再打开内部菜单，将原始数据重写入新的存储器内，按"跳台"键退出内部菜单。
再调整用户菜单后，即可重新搜台。
故障排除。
此故障同样适用２５１１Ｃ、２９０１Ａ、２９６６Ｇ等机型。
(郑州分公司 新乡 赵兴武)机型：NT2188N故障现象：自动关机分析与检修：没有打开机器前通电试机。
指示灯亮。
也可以开机。
但光栅出现一秒就自动关机。
指示灯不停的闪。
判断是电源带负载能力差。
把电源部分检查一遍没有发现故障。
后又怀疑是负载过重。
把行断开还是不行。
因为可以短暂的开机。
就试着量了一下TDA11135的各供电。
（发现8V 底后来知道不是）就把CPU 换掉。
再次开机还是不行。
后来经仔细分析原理得知。
此机可以开机但光栅出现后有自动关机肯定是保护电路工作了。

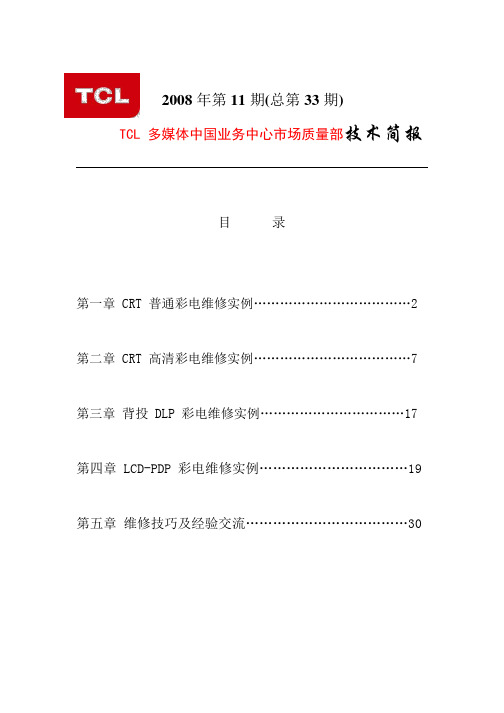

2008 年第 11 期(总第 33 期)TCL 多媒体中国业务中心市场质量部技术简报目录第一章 CRT 普通彩电维修实例 (2)第二章 CRT 高清彩电维修实例 (7)第三章背投 DLP 彩电维修实例 (17)第四章 LCD-PDP 彩电维修实例 (19)第五章维修技巧及经验交流 (30)技术简报第 33 期1人人为我，我为人人第一章CRT 普通彩电维修实例机型：NT21228故障现象：热机十分钟红屏维修与分析：此机为网点拉回维修，拉回原因CRT坏，于是开机观察，发现放十分钟左右，图像非常红，没有蓝色和绿色，测三基色R.G.B只有1V左右，三枪截止有200V电压，初步判断故障处在视放板上，因为热机才出现问题，所以怀疑有电子元件变质引起的，那么首先查红色放大电路，测Q511 Q512 Q513的阻值正常，测R G B基色电压，正常时有3V左右，在有故障时有1V电压，当侧到Q511的蓝色时画面出现黑屏有声音，把表笔拿开图像就出来了，于是怀疑Q511不良，代Q511 BF422后开机图像正常，经煲机没有再出现问题，故障排除。
（北京分公司何俊提供）机型：NT21C41故障现象：图像场线性不良（上部拉长还有卷折的现象）检修与分析: 测场块供电+-14V 都为+_12V，而-14V 的整流限流电阻 R432/4.7 欧的电阻烫手的热而且还变色了，不一会成了一条水平线。
这时关闭电源测场块供电时对地已击穿短路，又测场块外围元件没有发现有损坏的地方，又找了一块新的场块代换上机，开机故障又重演，这时测场泵电源二极管两端电压所差异，测正极为 12V 测负极为负 11.5V（而正常值应是负极电压洛高正极电压）拆掉后测量此元件是正常的。
后来用一只同样的型号二极管代换后试机故障排除。
（郑州分公司商丘刘长意）机型：NT21C41故障现象：搜台黑屏，AV 正常检修与分析：测 OM8370 供电正常，其第 38 脚为全电视信号输出外接 Q206 射随 6.5M、6.0M 陷波器去除图像信号中的伴音成分，经 L203 传输到 Q205 放大后再到 OM8370 的第40 脚，测此路元件发现是电感 L203 开路，因 L203 开路 TV 信号中断而引起搜台黑屏。

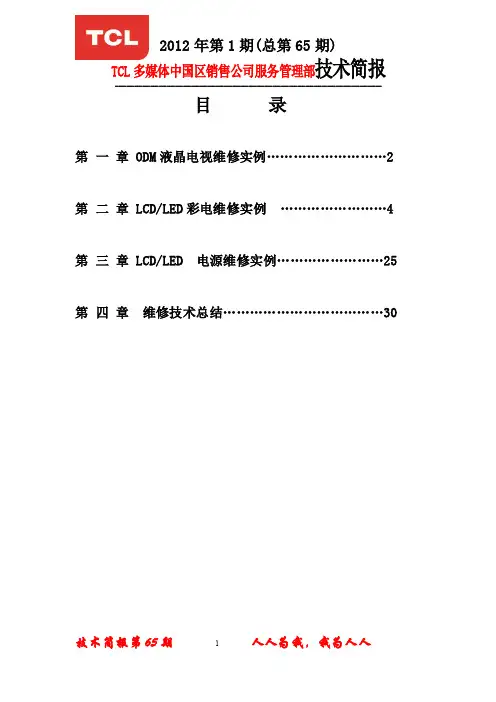

--------------------------------------------------------------------------------------------------目录第一章 ODM液晶电视维修实例 (2)第二章 LCD/LED彩电维修实例 (4)第三章 LCD/LED 电源维修实例 (25)第四章维修技术总结 (30)--------------------------------------------------------------------------------------------------第一章 ODM液晶电视维修实例机型： L19E09 机芯：RTD2662故障现象：TV状态下热机时屏幕有红色噪波点干扰分析与检修：电视机在开机20分钟左右TV状态下屏幕出现很多红色噪波点干扰，首先采用输入法排除故障，AV输入也是同样，后输入VGA、HDMI信号，无此故障。
从而说明是U301 RTD2662热稳定性能不良造成，更换U301（RTD2662）后试机4个小时，故障没有出现，故障排除。
(上海分公司陶为军提供)机型：L22N6 机芯： MS9U19A故障现象：有字符无图像分析与维修：开机通电发现该机字符正常，也可搜到台，声音正常就是屏幕无图像。
初步判断可能为Flash软件问题，重抄写Flash软件试机故障依旧，测量大块的各脚供电都正常，更换一块空白用户记忆块U201 24C32后试机正常，故障排除。
(上海分公司李登位提供)机型： LE23C18 机芯：MST6M16故障现象：TV搜台少、图像不清楚分析与检修：自动搜台后，能够记忆下来的频道很不清楚，开箱维修测量U21高频头各脚电压都正常，只是高频头1脚AGC电压过高为4.5v左右，正常值在2V到3V左右。
由于手里没有此型号的高频头，就检查高频头外围电路。
检测到预中放Q25 C集电压只有3V左右，正常在10V左右。

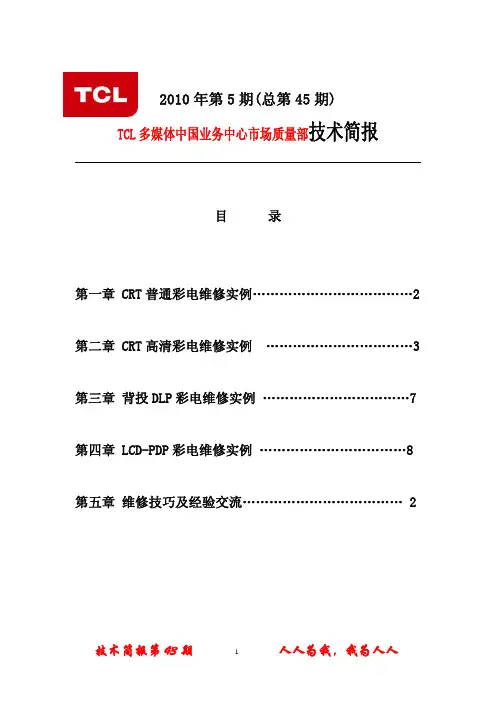

2010年第5期(总第45期)TCL多媒体中国业务中心市场质量部技术简报目 录第一章 CRT普通彩电维修实例 (2)第二章 CRT高清彩电维修实例 (3)第三章 背投DLP彩电维修实例 (7)第四章 LCD-PDP彩电维修实例 (8)第五章 维修技巧及经验交流 (2)第一章 CRT普通彩电维修实例机型：N21V2 机芯:TB73故障现像：不定时自动关机检修与分析：开机试机，一出图像就回扫线，马上自动关机，根据故障判定应该是：1电源问题，2保护电路问题。
首先去掉保护脚，开机故障依旧，加上负载灯泡正常，可以断定电源负载没问题，如果保护电源都没问题，估计IC那一个零件不正常，强行开机测IC每一个电压，结果测到54脚时，发现一开机5V马上降低，顺线路发现J238用了一个104的二极管，一端8V一端3V压降太大了，取下也没测到问题，用L154代换电压到升7V，开机5V 回复正常，NX56B此故障本机通病。
（北京分公司侯建轩提供）机型：21V2 机芯：NX56B故障现象：不开机分析与检修：灯亮但不开机,测+B电压为130V，强制待机+B电压也有130V，说明待机电路有问题，代换光偶和TL431不行还是原样，直屠短拉光偶还是有130V输出，说明电源初级有问题，IC801三脚电压只有0.7V，正常时应为1.5V左右，最后对照图纸是R853装成680欧，实际应为68K,更换后正常开机。
（杭州分公王洪彬军提供）机型：NT21E64 机芯：SY31机芯故障现像：自动关机检修与分析：开机一出图像自动关机，打开机拔掉按键，故障消失，以为是按键漏电，更换故障依旧，测按键板供电4.7V,好像电压低了，顺图纸发现有一个104此片电容，别的没什么零件，更换升到5V，插上按键故障消失。
此故障维修过好几台。
（北京分公司侯建轩提供）机型：NT21M92 机芯：NX56B故障现象：三无检修与分析：拆机测电源初级300V电压正常，，电源次级三路输出都为0V,用电阻法在路测量次级主整流二极管正常，后级无短路现象，测初级电源块TEA1533AP 8脚 300v, 1脚 9V，怀疑电源块没有工作，更换1533后故障依旧，拆除光耦，装上电阻来判断故障范围。

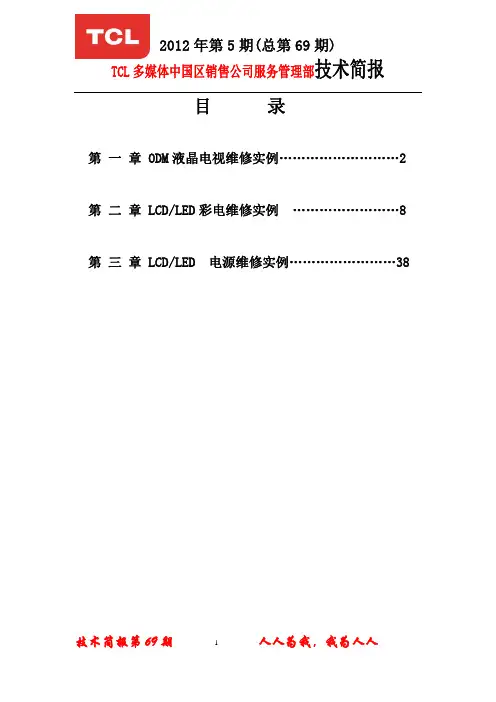

目 录第 一 章 ODM液晶电视维修实例 (2)第 二 章 LCD/LED彩电维修实例 (8)第 三 章 LCD/LED 电源维修实例 (38)第 一 章 ODM液晶电视维修实例机型：L24E09 机芯：RTD2662故障现象：热机无伴音维修分析：故障时测量所有信源下都没有伴音，测量功放脚电压无异常，干扰功放和耳机功放4558时喇叭里都有噪声，说明不是功放电路损坏，也没有处于静音状态。
干扰伴音前置块SC7314时没有噪声，测量1脚供电9V正常，其余脚电压大多都是0.4V,明显偏低，代换集成块无效，再测前置块的总线电压3.1V明显偏低一点，断开总线支路检查，发现断开高频头总线脚后总线电压升到3.3V更换高频头后故障排除。
(呼和浩特分公司麻利军提供)机型：L24E09 机芯:K-2ULM1一体化电源板故障现象 ：不开机维修与分析:此板返回来时Q2背光驱动的MOS管已损坏，通电测试300V正常，测量+5V,+12V 无电压输出，经测量+12V对地短路，查找+12V整流管已损坏（200100），更换后仍无12输出，测量PWM芯片IC1供电脚在10V到15V之间抖动，怀疑IC1（LD7575PS）损坏，更换后故障依旧，经思索是不是背光电路影响PWM工作，把Q2,Q3拆掉后，+5V,+12V电压恢复正常，仔细查找资料发现该MOS管是用对管，但不知道型号，试用Q2用12N04,Q3用D4185代换后，开机试机一切正常。
（太原分公司葛苑辉提供）机型： L26N3 机芯:MSI1故障现象：三无灯亮检修与分析: 通电试机指示灯有变化不开机，拆机测量发现没有24V，测量24V对地阻值为短路状态，拔掉背光插座还是短路说明电源板损坏，电源板型号为MLT666T-X,拆下电源测量发现24V整流管D4击穿，但是更换后还是没有电压，测量IC3供电正常，24V通电瞬间可以有3V-5V，怀疑是保护电路故障，故将D12去掉还是不行，取消稳压电路还是故障依旧，想到只有变压器的原因，更换后故障排除。
TCL多媒体中国业务中心市场质量部技术简报目 录第一章 CRT普通彩电维修实例 (2)第二章 CRT高清彩电维修实例 (7)第三章 背投DLP彩电维修实例 (22)第四章 LCD-PDP彩电维修实例 (17)第五章 维修技巧及经验交流 (27)第一章 CRT普通彩电维修实例机型：N21故障现象：图像横条干扰。
分析与检修：该机图像有满幅的横条干扰，字符正常，更换变频版现象依旧。
试更换存储器和单芯片也没有解决，分析由于接VGA信号正常，故障在小信号处理通道，试用色差信号试机正常，视频输入有问题，根据原理图分析代换IC202<TDA9181>后修复。
（桂林服务中心罗俊欢提供）机型：N21故障现象：图像闪动。
分析与检修：该机图像彩色正常，不断闪动，有点象场不同步，检查场部分电路没有发现问题，代换单芯片和变频版现象依旧，回过头分析由于该机原来出现高压打火，试更换存储器后试机修复。
（桂林服务中心温忠庆提供）机型：NT21C81S故障现象：满屏黑线干扰。
分析与检修：看现象分析是哪个滤波电路有问题，或者是场电路有问题，先查场电路，没有解决问题，代换各电源输出滤波电容，问题依旧。
于是怀疑此前维修师傅是不是换错了元件，询问维修师傅说更换了大块存储器场块，观察这几个元件发现大块OM8370的29脚没有穿过主板，重新安装后故障排除。
（天津分公司任旭红提供）机型：NT21289故障现象：不定时烧行管。
分析与检修：该机是旗县维修点返回的机器，据维修师傅讲机器不定时的烧行管，而且在烧之前也没有出现其它异常的情况，开机检查发现CPU,高压包都已经代换过，测各路供电都没有发现异常，当测到行推动管B极电压时发现偏低，检查外围元件发现二极管D406(IN4148)反向有阻值，更换后试机故障不再出现。
（天津分公司刘金龙提供）机型：NT21A71B机芯：S13A故障现象：图像上部拉长，有回扫线。
分析与检修：打开机子后壳，测+14V-14V基本正常，更换场块STV9302现象也是一样子，更换大块8873也没有解决问题，这只能是小件坏了，细查了场部分的电阻，电容都没发现问题，场振荡电容及与之相关的电路也查了，没有什么问题。
仔细观察在开关机时拉幕时图像正常，难道与开机电路有关？结果更换Q009/C124时故障解除。
由于Q009/C124的的不良使场激励信号不正常，使正负扫描不正常，使图像上部不正常下部正常。
（郑州分公司商丘张振坤）机型：NT21E64S故障现象：声音忽大忽小（SY31机芯）分析与检修：此板是拉修板，原先以为换大块和存储器就会正常，但故障依旧！然后通电检测 IC601（功放块）的6脚电压忽高忽低不稳，接着将静音电路去掉一切正常，然后代换静音电路故障依旧，最后检测Q208的C级电压有1V左右摆动，正常应该是低电平0V，接着代换D006、D007、当代换到D005时故障排除，最后用指针表测D005二极管反向阻值太小，从而使D005的负极电压加到正极而导致的。
(合肥分公司朱俊峰提供)。
机型：N T21M63S（PH73机芯）故障现象：开机保护。
分析与检修：开机光栅刚出现即关机为待机状态，断开负载测量电源各组输出正常，从现象上看应是有元件损坏或线路开路造成保护。
重点测量IC201(OM8373/PH73/102)62脚至IC301(TDA8172 )之间的元件未见损坏，进一步检查发现IC201 的62脚至Q301之间的覆铜板开路，经修复开机正常。
(南宁分公司覃定能提供)机型：NT21464S 机芯 SY31故障现象：开机保护。
分析与检修： 刚接到该机器已经被修过了，大块 纯储器 场部分都动过了。
仔细分析观察故障现象，发现该故障有点像按键坏了，属于自动开关机那种现象。
于是把按键更换但故障依旧。
想改变思路但考虑到别的地方都修的差不多了，应该不会有什么问题。
于是找来图纸测CPU供电，及键控电压发现键控电压很低，紧2V左右，肯定不正常。
正常电压应接近4.8V.断电后检查外围元件R030 R020 正常.当测到C010电容时有点发现有点不正常.拆下来后之间的,当该电容漏电使键控脚电压下降从而引起自动关机现象。
（沈阳分公司鞍山经营部）机型：N21B5L 机芯 Y12A故障现象: 图象不同步。
分析与检修: 该机器是我在大连经营部时修的,也是下属维修站返修的.初看到板发现该板已经修的很乱了,场部分,行部分的很多元件几乎都已经换过.大块也更换过.该机同步分离电路在大块内部完成、分析造成这种现象那只有大块的外围与其有关的某个引脚的外接电阻,电容性能不良所致.于是找到图纸查与其有关的引脚16-21脚各脚电压.当测到18脚时发现行场不同步信号加重.于是查外围元件测的R234电阻由4.7K增到5K多.换好后通电试机一切正常.注意该机芯是通病我们已经修过好几台了,请引起重视以免维修工走弯路. (18脚为VCO复位基准电压,有一点偏差都不可以,所以电阻增大2K多就出故障)（沈阳分公司鞍山经营部）机型：NT25M63（PH73）故障现象：水平亮线。
分析与检修：开机发现水平一条亮线，并且中心偏上。
此机为下县送修大板，场部分全修过，大块，存贮器也换过。
因场部分全修过，只能从其它地方考虑了，先测大块的各路供电，发现+8V只有5.3V偏低。
测7808的初级为12V正常，更换7808后故障排除。
(石家庄分公司杨军峰提供)机型：NT25128故障现象：偏色（无蓝色）分析与检修：该机在开机后发现显示图像中蓝色成分，其他基色红，绿均正常，于是怀疑是蓝枪出现故障，拆机检查蓝枪相关电路，但是并未发现异常情况，电路中并未有明显短路及断路现象，所以怀疑是主芯片解码IC故障，但更换后故障依旧，最后将蓝枪阴极抽空，把红枪电压接入仍无蓝色，故障锁定为显像管损坏，更换显像管后蓝色恢复正常，故障排除。
（长春分公司陈会斌）机型：NT29M71 NX73机芯故障现象：遥控功能错乱。
分析与检修：该机按遥控器的节目+电视进入待机状态，别的按键也大部分不对应本键的该功能，说明CPU识别遥控码错误，但它能接收遥控器发来的信号，可以肯定从接收头到CPU 的（64脚是没问题的，该机除遥控功能错乱外，图声都正常。
暂把故障点判断在存储器部位，更换一空白存储器解决。
（天津分公司吴辉杨提供）机型：NT29128故障现象：热机图像收缩。
分析与检修：试机发现当故障出现时,测+B电压在125V到135V之间变化，怀疑稳压电路有问题，试代换了IC803（TL431）及外围元件后试机故障还是一样，当故障出现时测电源块IC801(CQ1265)的3脚电压也有变化，怀疑是电源块本身的问题，代换后试机故障排除。
（天津分公司刘金龙提供）机型：29V19故障现象：偏色。
分析与检修：此机出现的偏色故障比较特殊，类似高清机器的花屏现象，开机后测CPU的各脚电压都正常，试代换了CPU,存储器试机还是一样，当把视放板代换后试机图像正常了，检查原机的视放板发现三极管Q512（F422）用的是C144，更换成F422后试机故障排除。
（天津分公司刘金龙提供）机型：NT29211故障现象；黑屏。
分析与检修；开机灯丝亮，但是黑屏，调高加速极是白色光栅回扫线，测TDA9373的供电，49脚的ABL的电压为3。
7V，第34脚的行反馈脉冲波形正常。
测TAD9373第50脚暗电流检测脚黑屏时电压为3.7V，调高加速极后第50脚电压在3.7V和8V之间抖动，检测第50脚的外围元件无损坏，再查尾板发现D522有漏电现象，更换D522后，故障排除。
（天津分公司范海彬提供）机型：AT2965故障现象：黑屏。
分析与检修：开机测灯丝电压,IC9373(14.39.61)脚电压正常,试换存储器.TDA9373,故障依旧.查TDA9373各脚电压发现36脚电压低(0.5V)断开该脚外接电容C228后,电压升到1.85伏,更换此电容,开机一切正常。
（西安公司田继伟提供）机型：NT25M63 机芯：SY31故障现象：冷开机电源指示灯亮后三无。
分析与检修: 此机只有在早上开机才有此现象.连续开关几次后正常(正常后一切都正常!),在故障时测的电源+B正常.18V只有16V左右.28V只有25V左右.12V只有10V左右.怀疑电源和CPU(复位)有问题,结果用代换法换边啦电源和CPU上所怀疑的元件.是一无所获.(换过元件后还要等到第二天早上才可以试).维修陷入困境!苦想啦几天.是不是行推动问题.先换换推动管试试!结果第二天.三天.四天开机正常!推动管的型号为SC2235。
（郑州分公司商丘开封冯上岗）机型：NT29189 机芯:US21故障现象：图像左右收缩。
分析与检修：开机测枕校管Q447D极电压很高，证明处于截止状态，测G极电压为零点几伏，测OM8373EW输出脚电压也很低，怀疑OM8373坏，试更换后发现故障依旧，后检查发现Q447G极R488电阻开路，更换后试机正常，该电阻是枕校反馈电阻，开路后Q447G 极缺少上偏置而处于截止状态. （扬州经营部袁前）机型：NT29128（UL21）故障现象：图象干扰。
分析与检修：开机图象和声音都正常，但图象稍微暗的时候发现有黑色水文波干扰。
开始以为是电源问题，查完了电源无结果后，就转尝试把对比度和亮度调低和调暗看看，发现故障越明显，断开ABL电路，干扰就没了，代换C415后故障排除。
（南宁分公司提供）机型：NT29M71机芯NX73故障现象：缺红色。
分析与检修：测量TDA8373的51脚R输入电压1.8V偏低，对比测量53脚B蓝色；52脚绿色；51脚红色对地阻值，发现51脚偏低，判断TDA8373坏，由于没有TDA8373;NX73—TM1V103块，只好用TDA8373;NX73-TM1V102代替，在收台时发现U段无台，于是从新抄写一块NX73-TM1V102的存储器，机器OK,由于NX73-TM1V103不好申请，也可以用版本号差不多的试一试？(郑州分公司信阳许小强)机型：8873机芯故障现象：偶尔能开机，开机后咋开关机正常，就是不能放凉。
分析与检修:此机发现当把复位电路的延时电容加大或者把复位端对地电阻去掉后能够正常2天左右，就是不除根，更换8873也不能解决问题，后来观察到指示灯有轻微的闪动，而正常机没有此现象，测量5伏电压基本正常，后测量为5伏提供电压的电压不稳，当把该滤波电容去掉后发现应该是1000UF/16V而此机却装成10UF/250伏，换新件故障排除，此机主要原因是出厂时元件装错所致。
(郑州分公司漯河聂雪民)第二章 CRT高清彩电维修实例机型：HD21M76S故障现象：灯闪不开机。
分析与检修：接电源开机指示灯慢闪不开机，测+B电压只有+45V而且抖动，于是测+8V+5V 都不稳，首先判断是电源初级还是电源次级不良，测C806 有+280V电压，正常因该有300V，当测到D811负级有300V到280V之间抖，那么怀疑是电源反馈电路不正常，查电源反馈电路，测IC802 和Q801 没有损坏想象，将其代换无效，没有发现故障点，于是强制开机，来判断是电源哪部分有故障，次机器强制开机开不了，可以肯定是电源初级有故障，重点查电源电路，先查CQ0765的启动电压，发现没有供电，顺着查找发现R808 10欧的电阻开路了，D809反向击穿，更换后故障排除。
