北京市西城区2013-2014学年度第一学期初三物理单元练习 欧姆定律一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共20分，每小题2分）1．当温度一定时，比较两根铜导线的电阻的大小，下列说法正确的是（ ）A ．长导线的电阻一定大B ．细导线的电阻一定大C ．粗细相同，长导线的电阻一定大D ．长度相同粗导线的电阻一定大 2．当某导体两端的电压为3V 时，通过导体的电流为0.3A ，如果导体两端电变为6V ，那么导体中的电流为（ ）A ．0.9AB ．0.6AC ．0.3AD ．0.1A 3．已知R 1>R 2，在如图1所示的四种连接方式中，阻值最大的是( )4．有两个电阻，阻值分别为30Ω和10Ω，把它们串联起来，其总电阻是（ ） A ．40Ω B ．30Ω C ．20Ω D ．7.5Ω5．如图2所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（ ）A ．U AB >U BC ，I AB <I BC B ．U AB <U BC ，I AB =I BC C ．U AB >U BC ，I AB ＝I BCD ．U AB ＝U BC ，I AB <I BC 6．如图3所示的电路中，电源电压恒为24V ，电阻R 1＝R 2 ＝120Ω，两只电流表的量程均为0～0.6A 。
当闭合开关时，两只电流表的示数均为0.2A 。
若故障是由这两个电阻中的一个引起的，则出现的故障是（ ） A ．R 2短路 B ．R 2断路C ．R 1短路D ．R 1断路A B C DR 1R 2R 1R 2图1AB 图2R 2 图37．电路如图4所示，则下列四个等式中，正确的是（ ）A ．21I I I +=B ．2211R I R I U +=C ．IUR R =+21 D ．2121R R I I = 8．有两个阻值不同的定值电阻R 1、R 2，通过它们的电流随其两端电压变化的I —U图线如图5所示。
九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。
根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。
2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。
根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。
当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。
3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。
根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。
当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。
二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。
根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。
解得L2的电阻为15Ω，IL2=0.4A。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。
根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。
解得L1的电阻为3Ω，L2的电阻为6Ω。
三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。
根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。
人教版初三欧姆定律练习题根据你的要求，以下是根据题目《人教版初三欧姆定律练习题》所做的一些练习题和解答。
题目1：一根电阻为20欧姆的电阻丝，通以5安的电流，求通过该电阻丝端的电压是多少？
解答1：根据欧姆定律，电压等于电流乘以电阻。
所以通过该电阻丝端的电压为5安乘以20欧姆，即100伏特。
题目2：一台电视机的电阻为25欧姆，当通过电视机的电流为2.5安时，求通过电视机端的电压是多少？
解答2：根据欧姆定律可知，电压等于电流乘以电阻。
所以通过电视机端的电压为2.5安乘以25欧姆，即62.5伏特。
题目3：一台电热水器的电阻为15欧姆，当通过热水器的电流为10安时，求通过热水器端的电压是多少？
解答3：根据欧姆定律，电压等于电流乘以电阻。
所以通过热水器端的电压为10安乘以15欧姆，即150伏特。
题目4：一台电风扇的电阻为30欧姆，当通过电风扇的电流为0.5安时，求通过电风扇端的电压是多少？
解答4：根据欧姆定律，电压等于电流乘以电阻。
所以通过电风扇端的电压为0.5安乘以30欧姆，即15伏特。
练习题的解答就到这里，希望上述题目的解答能够帮助你更好地理解和掌握欧姆定律的相关知识。
请继续努力学习，加油！。
17章欧姆定律练习题随堂练习1一、填空题：1、欧姆定律的数学表达式是，公式中的三个物理量I、U、R的单位分别是、、。
2、某导体的电阻是40Ω，通过它的电流是200mA，则这个导体两端的电压是V。
3、加在导体两端的电压是3V，通过它的电流是200mA，则这个导体的电阻是Ω。
如果该导体两端的电压增大到9V，通过导体的电流是 A，导体的电阻是Ω。
4、要想使1000Ω的电阻通过8mA的电流，那么应给它的两端加V的电压；如果该电阻所允许通过它的最大电流是25mA，那么它的两端所能加的最大电压是V。
5、三个阻值相等的电阻串联后的等效电阻是180Ω，那么它们并联后的等效电阻是Ω。
二、选择题：1、对欧姆定律公式的理解，下面的哪一句话是错误的( )A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。
2、甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大。
则它们的阻值大小的关系是( )A．甲的电阻大于乙的电阻 B．甲的电阻等于乙的电阻C．甲的电阻小于乙的电阻D．无法比较3、某段金属丝两端加6V电压时，通过它电流是0.2A，若将它两端的电压变为2V时，则它的电阻值是( ) A．10ΩB．20ΩC．30ΩD．40Ω4、一导体接在某电路中，如果把加在该导体两端的电压减少到原来的一半，则导体的电阻和通过它的电流将( ) A．都减少到原来的一半 B．都保持不变C．电阻不变，电流是原来的一半D．电阻不变，电流是原来的2倍三、计算题：1、一个定值电阻两端加6V电压时，通过它的电流为0.3A，如果电压增大到18V时，能否用量程为0～0.6A的电流表来测量通过它的电流？2、某定值电阻的阻值是3Ω，通过它的电流是1.2A，若用电压表测量这个电阻两端的电压，电压表有“＋”、“3”和“15”两个接线柱，问应使用哪两个接线柱？3、内电阻为0.03Ω的电流表的两个接线柱分别标有“＋”和“3”的字样，通过计算说明能否直接把它与1.5V的干电池相连？4、在电压不变的电路中，当电阻增加10Ω时，电流强度变为原来的，则原来的电阻是多少Ω？随堂练习2连接方式串联并联电路图电流特点电压特点总电阻分流分压1．滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到图6-54SA RP R 1a b图6-55A BC L 1 L 2S保护作用，一般将它 联在电路中，并且通常在使用前将滑片调到 的位置上．2．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会 电压表．在不能预先估计被测电压的情况下，可以用 法来判断被测电压是否超过量程．3．如图4，R 1=15Ω、R 2= 10Ω。
欧姆定律练习题10道初三1. 问题描述请根据欧姆定律，解答以下10道初三电路问题。
2. 问题一：在一个电阻为2Ω的电路中，当电流为5A时，求电压是多少？解析：根据欧姆定律，V = R * IV = 2Ω * 5AV = 10V3. 问题二：一个电流为0.5A的电路中，电压为6V，求电阻是多少？解析：根据欧姆定律，V = R * I6V = R * 0.5AR = 6V / 0.5AR = 12Ω4. 问题三：在一个电阻为10Ω的电路中，电压为20V，求电流是多少？解析：根据欧姆定律，V = R * I20V = 10Ω * II = 20V / 10ΩI = 2A5. 问题四：一个电流为2A的电路中，电阻为4Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 4Ω * 2AV = 8V6. 问题五：在一个电阻为5Ω的电路中，电流为3A，求电压是多少？解析：根据欧姆定律，V = R * IV = 5Ω * 3AV = 15V7. 问题六：一个电压为12V的电路中，电阻为6Ω，求电流是多少？解析：根据欧姆定律，V = R * I12V = 6Ω * II = 12V / 6ΩI = 2A8. 问题七：在一个电流为1A的电路中，电压为8V，求电阻是多少？解析：根据欧姆定律，V = R * I8V = R * 1AR = 8V / 1AR = 8Ω9. 问题八：一个电流为0.5A的电路中，电阻为10Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 10Ω * 0.5AV = 5V10. 问题九：在一个电阻为6Ω的电路中，电压为9V，求电流是多少？解析：根据欧姆定律，V = R * I9V = 6Ω * II = 9V / 6ΩI = 1.5A11. 问题十：一个电流为2A的电路中，电阻为8Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 8Ω * 2AV = 16V通过以上10道初三电路问题的解答，我们运用了欧姆定律的公式V = R * I 来求解电路中的电压、电流、电阻的数值。

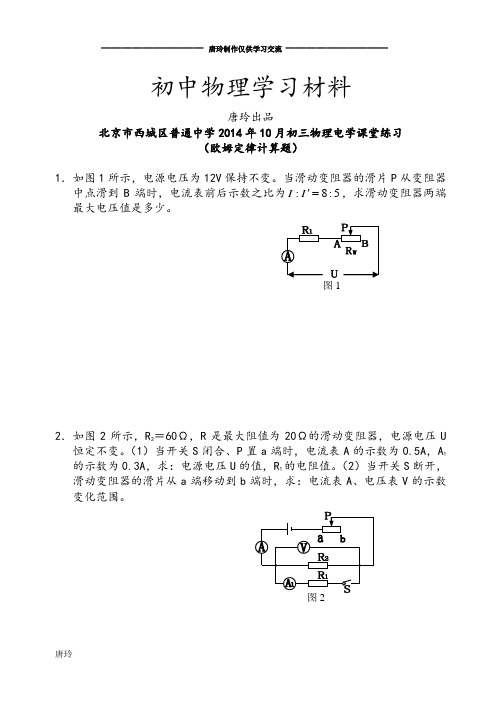

初中物理学习材料唐玲出品北京市西城区普通中学2014年10月初三物理电学课堂练习（欧姆定律计算题）1．如图1所示，电源电压为12V 保持不变。
当滑动变阻器的滑片P 从变阻器中点滑到B 端时，电流表前后示数之比为5:8:='I I ，求滑动变阻器两端最大电压值是多少。
2．如图2所示，R 2＝60Ω，R 是最大阻值为20Ω的滑动变阻器，电源电压U 恒定不变。
（1）当开关S 闭合、P 置a 端时，电流表A 的示数为0.5A ，A 1的示数为0.3A ，求：电源电压U 的值，R 1的电阻值。
（2）当开关S 断开，滑动变阻器的滑片从a 端移动到b 端时，求：电流表A 、电压表V 的示数变化范围。
图1图3.甲S 1R 1 a Pb R 2 S 2 A 2L A 13．如图3甲所示电路，滑动变阻器的最大阻值为R 1=40Ω，电源电压及灯L的电阻保持不变.当S 1、S 2均闭合且滑片滑到b 端时，电流表A 1、A 2的示数分别为如图3乙、丙所示；当S 1、S 2均断开且滑片P 置于变阻器的中点时，电流表A 1的示数为0.4A ， 求：(1)电源的电压. (2) R 2的电阻.(3)灯L 的电阻.4．如图4所示的电路中，电灯L 的阻值为12Ω，电源电压为8V 且保持不变。
求：当定值电阻R 和滑动变阻器R W 的最大阻值各是多少时，才能使变阻器的滑片P 无论在什么位置上，电压表的示数在3V 到6V 的范围内变化？乙130.2 0.40.6A 2丙130.2 0.40.6A VLR WU = 8V 图4AR5．如图5所示，电源电压保持不变，R=20Ω，电流表的量程为0～0.6A ，电压表的量程为0～15V 。
当移动滑片P ，使滑动变阻器连入电路的电阻为16Ω时，电流表的示数为0.5A ；当移动滑片P ，使滑动变阻器连入电路的电阻为6a bR 时，电压表的示数为10V 。
求：（1）电源电压； （2）滑动变阻器R ab 的最大阻值；（3）为了保护电流表和电压表，变阻器允许的阻值取值范围。
欧姆定律5分钟训练(预习类训练，可用于课前)1.在研究电流跟电压、电阻的关系的实验中，得出表格中的一组数据。
根据这组B.导体电阻一定时，通过导体的电流跟导体两端的电压成正比C.导体两端电压一定时，导体的电阻和通过导体的电流成反比D.导体两端电压一定时，通过导体的电流和导体的电阻成反比答案：D2.一段导体两端加3V电压时，电流为0.6A，如果两端电压再增加1.5V时，通过导体的电流和导体的电阻各是___________，___________。
答案：0.9A5Ω3.当电路发生短路时，电路中的_________很大，会使导线的温度升高，严重时能造成_________。
答案：电流火灾4.将图7-1-1中的实物连成实物图。
要求：L1与L2并联，电流表测电路中总电流，电压表只测灯L2两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮。
图7-1-1解析：滑动变阻器只用于改变灯L2的亮度，所以应与灯L2串联。
本题中要求滑片向左移动，灯L2变亮，即向左移动要使电阻减小，则接AC或AD都符合要求。
答案：如图所示10分钟训练(强化类训练，可用于课中)1.小华学完电流、电压、电阻的有关知识后，在笔记本上记录了班上同学们关于电流、电压和电阻的一些说法，你认为正确的是（）A.有电流通过的电阻两端，一定有电压存在B.没有电流通过的导体，没有电阻C.导体两端电压为零时，电阻也为零D.电路两端有电压时，电路中一定有电流答案：A2.小明同学连接了图7-1-2所示的实验电路。
实验时，他注意比较了电路在开关闭合前、后的现象。
下列符合观察事实的是（）图7-1-2A.开关闭合前、后，灯泡均能发光B.开关闭合后，电压表的读数变小C.开关闭合后，电流表的读数变小D.开关闭合前、后，电压表读数均为电源电压答案：B3.关于公式R=U/I，以下说法中正确的是（）A.加在导体两端的电压越大，导体的电阻就越大B.通过导体的电流越大，导体电阻越小C.导体的电阻数值上等于导体两端的电压与通过该导体的电流之比D.导体的电阻与导体两端的电压成正比，与通过导体的电流成反比答案：C4.如图7-1-3所示为某同学测定小灯泡电阻的实物连接图。
北京市西城区初三物理《欧姆定律》单元练习题及答案学校 班级 姓名 学号 得分一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共20分，每小题2分）1．当温度一定时，比较两根铜导线的电阻的大小，下列说法正确的是（ ）A ．长导线的电阻一定大B ．细导线的电阻一定大C ．粗细相同，长导线的电阻一定大D ．长度相同粗导线的电阻一定大2．当某导体两端的电压为3V 时，通过导体的电流为0.3A ，如果导体两端电变为6V ，那么导体中的电流为（ ）A ．0.9AB ．0.6AC ．0.3AD ．0.1A 3．已知R 1>R 2，在如图1所示的四种连接方式中，阻值最大的是( )4．有两个电阻，阻值分别为30Ω和10Ω，把它们串联起来，其总电阻是（ ） A ．40Ω B ．30Ω C ．20Ω D ．7.5Ω5．如图2所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（ ）A ．U AB >U BC ，I AB <I BC B ．U AB <U BC ，I AB =I BC C ．U AB >U BC ，I AB ＝I BCD ．U AB ＝U BC ，I AB <I BC6．如图3所示的电路中，电源电压恒为24V ，电阻R 1＝R 2 ＝120Ω，两只电流表的量程均为0～0.6A 。
当闭合开关时，两只电流表的示数均为0.2A 。
若故障是由这两个电阻中的一个引起的，则出现的故障是（ ）A ．R 2短路B ．R 2断路C ．R 1短路D ．R 1断路7．电路如图4所示，则下列四个等式中，正确的是（ ）A ．21I I I +=B ．2211R I R I U +=C ．IUR R =+21 D ．2121R R I I =ABC DR 1R 2R 1R 1R 2R 2图1AB C 图2A 1 A 2R 1 R 2S图3 R 1 R 2I 1I 2IU 图48．有两个阻值不同的定值电阻R 1、R 2，通过它们的电流随其两端电压变化的I —U 图线如图5所示。
第十七章《欧姆定律》测试题一、单选题1.在“伏安法测电阻”的实验中，如果被测电阻大约为80 Ω，选用的电源电压为1.5 V，选用的电流表量程为0.6 A，对于电流表和电源电压的选择，下列说法中正确的是( )A．电源选择错误，因此会烧坏电源B．电流表量程不合适，因此电流表无示数C．电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D．电流表量程选择错误，读数误差较大2.用“伏安法测电阻”的实验电路如图所示．如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用)，伏特表[即伏特计]本身也有一定的电阻(具有分流作用)，则下列判断中正确的是( )A．测量值等于电阻的实际值 B．测量值小于电阻的实际值C．测量值大于电阻的实际值 D．以上三种情况都有可能3.当某导体两端电压是3 V时，通过它的电流是0.3 A，若该导体两端电压为6 V时，则该导体的电阻是( )A． 5 Ω B．10 Ω C．20 Ω D．30 Ω4.关于电流跟电压、电阻关系的正确说法是( )A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比5.一个阻值为20 Ω的电阻，测得通过它的电流为5 A，那么此时加在这个电阻两端的电压是( )A． 4 V B． 10 V C． 0.25 V D． 100 V6.两定值电阻R1、R2的阻值分别是30 Ω和60 Ω，则它们串联后的总电阻与其并联后的总电阻之比是( )A．2∶1 B．1∶2 C．2∶9 D．9∶27.如图所示，滑动变阻器的滑片P向右滑动时，那么( )A． V示数变大，A示数变小 B． V示数不变，A示数变小C． V示数不变，A示数变大 D． V，A的示数都变小8.如果在“探究电流跟电压的关系”中，按照图中的电路图连接了电路，各表的正负接线柱和量程均正确，结果会( )A．电流表被烧坏 B．电压表被烧坏 C．电流表示数为0 D．电压表示数为09.如图是两位同学测量电阻后作出的U－I关系图象由于测量数据不见了，下列说法正确的是( )A．甲电阻比乙电阻大 B．乙电阻比甲电阻大C．甲、乙电阻一样大 D．无法确定10.有两个电阻，阻值分别为5 Ω和10 Ω，把它们串联起来，其总电阻是( )A．7.5 Ω B．12 Ω C．15 Ω D．20 Ω11.如图所示电路，已知电源电压为3 V，R2为6 Ω，当S断开时，电流表的示数为0.3 A，如把S 合上，电流表的示数为( )A． 0.5 A B． 0.75 A C． 1 A D． 1.5 A12.利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是( )A．测量值偏大，是由于电流表有内阻B．测量值偏大，是由于电压表有内阻C．测量值偏小，是由于电流表有内阻D．测量值偏小，是由于电压表有内阻13.如图，已知L的电阻为20 Ω，R是阻值0～80 Ω的滑动变阻器，电源电压6 V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是( )A． 0～1.2 V、0.06～0.30 A B． 6～1.2 V、0.30～0.06 AC． 0～4.8 V、0.30～0.06 A D． 6～4.8 V、0.06～0.3 A14.电阻R1、R2并联后接入电压为U的电路中，测得干路中的电流为I，则下列关系中正确的是( ) A．＝R1＋R2 B．＝＋ C．＝R1＋R2 D．＝＋15.一个定值电阻两端电压由2 V增大到4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )A． 0.3 A B． 0.4 A C． 0.6 A D． 0.5 A二、多选题16.如图所示，电流表A1和A2的示数分别为3 A和2 A，若将R2、R3、R4中的某两个电阻互换，其它条件不变，发现两电表的示数不变．则通过R1的电流为( )A． 3.5 A B． 4.0 A C． 4.5 A D． 5.0 A17.用如图所示电路，不能完成下列哪个实验( )A．探究串联电路电流的关系 B．探究并联电路电压的关系C．测量电阻 D．探究电流跟电压、电阻的关系18.做完“伏安法测电阻”实验后，老师向同学们提出一个问题：“如果实验中发现电压表已经损坏，那么能否借助一个稳压的电源，一个已知阻值的电阻，加上桌面上原有仪器，测出一个未知阻值R的电阻呢？要求是：1、可以增加导线和开关；2、电路连接好后不能改变元件的位置．”同学们积极思考，热烈讨论，提出了以下方案，请你分析一下，其中可行的是( )A． B．C． D．19.在用伏安法测电阻的实验中，下列做法有问题的是( )A．连接线路的过程中，开关应处于断开状态B．连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置C．电流表与被测电路串联，电压表与被测电路并联D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正负极对调即可20.如图所示是用电压表和电流表测量小灯泡电阻R L的四个电路图，其中正确的是( )A． B．C． D．三、实验题21.如图是伏安法测电阻的实验器材，其中电池组电压为3 V，Rx的阻值约为10 Ω左右．(1)如果电压表选择3 V的量程．那么电流表应选用__________的量程．这样做的优点是：①________；②以免实验时间过长，因________而影响阻值．(2)将图甲中器材连接成测定Rx阻值的实验电路(要求：滑动变阻器的滑片P处于最左端时，连入电路中的阻值最大)．(3)老师看到了他们的数据后，认为其中有一位同学的实验电路接错了．A．你认为________同学的电路接错了；B．你的判断依据是__________．(4)小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算.(5)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是________________．22.(1)如图1是伏安法测电阻的电路图，在图中○内填写适当的电表符号，在表旁标“＋”“－”接线柱．(2)上题中电压表、电流表的读数分别如图2甲、乙所示，则导体两端的电压是________ V，通过导体的电流是________A，此灯泡的电阻是________．(3)在“伏安法测电阻”的实验中：①图3是某同学连接的实验电路，但电路中有一根导线连接错误，请你在连错的线上打叉并改正过来．②若滑动变阻器滑片向右滑动，则电流表示数将________，电压表示数将________，待测电阻大小________(选填“变大”、“变小”或“不变”．)四、计算题23.如图所示的电路中，电源电压U＝6 V，电阻R1＝6 Ω，R2＝12 Ω.求：(1)电路的总电阻．(2)开关S闭合后，电流表的示数．24.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值．25.将两电阻R1、R2串联接在电压为6 V的电路上，通过R1的电流为0.6 A，R2两端的电压为3.6 V．若将两电阻并联接在同一个电路中，问：(1)并联后的总电阻多大？(2)通过R1、R2的电流各是多大？参考答案1. C2. B3. B4. C5. D6. D7. A8. C9. A10. C11. B12. A13. B14. B15. D16. AB17. BD18. AC19. BD20. CD21. (1)0～0.6 A 减小误差温度(2)(3)乙电流随电压的增大而减小(4)数据如表所示；(5)电阻受温度影响，随温度升高而增大22. (1)(2)8.5 0.26 32.7 Ω(3)①②变小变小不变23. (1)根据＝＋得：R＝＝＝4 Ω；(2)I＝＝＝1.5 A.答：(1)电路的总电阻为4 Ω.(2)开关S闭合后，电流表的示数为1.5 A.24. 解：由电路图可知，R1与R2串联，电压表 V1测电源的电压，电压表 V2测R2两端的电压，由于串联电路中总电压等于各分电压之和，则R1两端的电压：U1＝U－U2＝8 V－5 V＝3 V，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.25 A，则R2的阻值：R2＝＝＝20 Ω.答：电路中的电流为0.25 A，R2的阻值为20 Ω.25. 解：(1)U1＝6 V－3.6 V＝2.4 VR1＝＝＝4 Ω；R2＝＝＝6 Ω；电阻R1、R2并联后的总电阻：R＝＝＝2.4 Ω.(2)I1＝＝＝1.5 A；I2＝＝＝1 A.答：(1)并联后的总电阻2.4 Ω；(2)通过R1、R2的电流各是1.5 A,1A.。
