下载文档原格式
现场设备、工业管道焊接工程施工及验收规范编号：GBJ236—82第一章总则第一节概述第二节一般规定第二章碳素钢及合金钢的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四节焊前预热及焊后热处理第三章铝及铝合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四章铜及铜合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第五章焊接工艺试验第一节试验原则第二节试验要求第三节试验评定第六章焊工考试第一节一般规定第二节焊工操作技能考试第三节附则第七章焊接检验第一节焊接前检查第二节焊接中间检查第三节焊接后检查第四节焊接工程交工验收附录附表 1附表1-1附表1-2附表 2附表 3附表 4附表 5附表 6附表7附表8附表9附表10附表11附表12附表13附表14附表15编制说明主编部门：化学工业部批准部门：国家基本建设委员会实行日期：1982 年8 月1 日国家基本建设委员会文件(82) 建发施字25 号关于颁发《现场设备、工业管道焊接工程施工及验收规范》的通知国务院有关部、总局，各省、市、自治区建委，基建工程兵：由我委委托化学工业部负责组织有关单位编写的《现场设备、工业管道焊接工程施工及验收规范》，经有关部门会审, 现批准为国家标准施工及验收规范，编号为GBJ236—82 ，自一九八二年八月一日起实行。
本规范由化学工业部基建局管理和解释。
一九八二年一月二十日第一章总则第一节概述第 1.1.1 条为指导设备和工业管道的焊接工程特制定本规范。
它适用于石油、化工、电力、冶金、机械和轻纺等行业工程建设的施工现场。
第 1.1.2 条本规范适用于碳素钢( 含碳量小于或等于0.3%) 、合金钢( 普通低合金结构钢、低温用钢、耐热钢及奥氏体不锈钢) 、铝及铝合金( 工业纯铝及防锈铝合金) 、铜及铜合金( 紫铜及黄铜) 的手工电弧焊、氩弧焊、埋弧焊、二氧化碳气体保护焊和氧－乙炔焊。
第 1.1.3 条用于现场焊接作业的其他标准和设计文件中的技术要求和规定，不得低于本规范。
管道焊接作业施工规程一总则1 适用范围1.1 本规程适用于石油、化工、电力、冶金、轻纺等行业建设施工现场的碳素钢钢管（含碳量≤0.3%）的焊接，在施工中遵守本规程外，还应根据工程特点进行焊接工艺评定，编制详细的《焊接作业工艺评定指导书》；1.2 适用于各种管道、各种材料的氩弧焊打底和全氩弧焊接；1.3遵守设计文件技术要求和规定以及国家现行的管道施工及验收规范中管道焊接规定。
2 编制依据目前现行管道施工及验收规范如下：GB50235---97 《工业金属管道工程施工及验收规范》GB50236---98 《现场设备、工业管道焊接工程及验收规范》DL5007----92 《电力建设施工及验收技术规范》（焊接篇）炼化建501--74 《高压钢制管道施工及验收技术规范》SY0401-----98 《输油输气管道线路工程施工及验收规范》SY/T4071—93 《管道下向焊接工艺规程》3 对材料的要求管材、管件、阀件、焊接材料应具有出厂质量合格证书或按规范要求的质量复验报告。
4 焊接施工程序二手工电弧焊1 手工电弧焊焊前准备1.1 焊缝的设置应避开应力集中区，便于焊接和热处理，并符合下列要求1.1.1 钢板卷板相邻筒节组对，纵缝之间的间距大于3倍壁厚且大于100mm；1.1.2 管道对接焊口的中心线距管子弯曲起点不应小于管子外径，且不小于100mm，与吊、支架边缘的距离不小于50mm；1.1.3 管道两相邻对接焊口中心线的距离L，当公称直径小于150mm时，L不小于管外径；当公称直径大于或等于150mm时，L 不小于150mm；1.1.4 管孔应尽量避开在焊缝上，如必须在焊缝及附近开孔时，在管孔两侧大于孔径且不小于60mm范围内的焊缝经无损探伤合格；1.1.5 管子的坡口型式和尺寸的选用，应考虑保证焊接接头质量，填充金属少，作业条件好，便于操作及减少焊接变形等原则，并符合《手工电弧焊焊接接头的基本形式和尺寸》（GB986--80）规定；1.1.6 钢管的切割与加工，对于焊缝级别高的管道宜采用机械方法进行，对焊缝级别低的管道可采用等离子切割、氧---乙炔火焰等热加工方法，但必须去除坡口表面的氧化皮，并将影响焊接质量的凸凹不平处打磨平整；1.1.7 焊前将坡口表面及坡口边缘内侧不小于10mm范围内的油锈、漆垢等杂质清除干净，并不得有裂纹、夹层等缺陷；1.1.8 为了防止焊接裂纹，减少焊接内应力，应避免强行组对焊缝；1.1.9 钢管的组对要求：1.1.9.1 等厚管子或管件的对口，应做到内壁齐平，内壁错边量要求：高级别焊缝不超过管壁厚的10%，且不大于1mm；低级别焊缝不超过管壁厚的20%，且不大于2mm；1.1.9.2 不等厚对接焊件、组件组对要求：当管件厚度小于或等于10mm，厚度差大于3mm及管壁厚度大于10mm，厚度差大于薄壁厚度的30%或超过5mm时，将超厚部分按4：1削薄；1.1.10 焊条使用前说明书规定进行烘烤，烘烤次数不得超过2次，对重要部件的焊接用焊条，使用时应装入100--150℃专用保温箱筒内，随用随取。
![GB50236-98_焊接要求规范[1]](https://img.taocdn.com/s1/m/379d962b6edb6f1aff001fed.png)
现场设备、工业管道焊接工程施工及验收规范GBJ236－82目录第一章总则第一节概述第二节一般规定第二章碳素钢及合金钢的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四节焊前预热及焊后热处理第三章铝及铝合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四章铜及铜合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第五章焊接工艺试验第一节试验原则第二节试验要求第三节试验评定第六章焊工考试第一节一般规定第二节焊工操作技能考试第三节附则第七章焊接检验第一节焊接前检查第二节焊接中间检查第三节焊接后检查第四节焊接工程交工验收附录附表1附表1-1附表1-2附表2附表3附表4附表5附表6附表7附表8附表9附表10附表11附表12附表13附表14附表15编制说明主编部门：化学工业部批准部门：国家基本建设委员会实行日期：1982年8月1日国家基本建设委员会文件(82)建发施字25号关于颁发《现场设备、工业管道焊接工程施工及验收规范》的通知国务院有关部、总局，各省、市、自治区建委，基建工程兵：由我委委托化学工业部负责组织有关单位编写的《现场设备、工业管道焊接工程施工及验收规范》，经有关部门会审,现批准为国家标准施工及验收规范，编号为GBJ236—82，自一九八二年八月一日起实行。
本规范由化学工业部基建局管理和解释。
一九八二年一月二十日第一章总则第一节概述第1.1.1条为指导设备和工业管道的焊接工程特制定本规范。
它适用于石油、化工、电力、冶金、机械和轻纺等行业工程建设的施工现场。
第1.1.2条本规范适用于碳素钢(含碳量小于或等于0.3%)、合金钢(普通低合金结构钢、低温用钢、耐热钢及奥氏体不锈钢)、铝及铝合金(工业纯铝及防锈铝合金)、铜及铜合金(紫铜及黄铜)的手工电弧焊、氩弧焊、埋弧焊、二氧化碳气体保护焊和氧－乙炔焊。
第 1.1.3条用于现场焊接作业的其他标准和设计文件中的技术要求和规定，不得低于本规范。
第1.1.4条焊接作业的安全技术、劳动保护等应按现行有关规定执行。

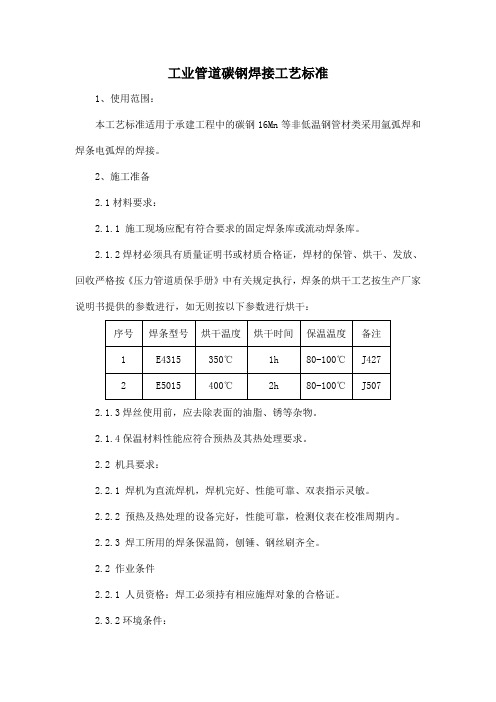

工业管道碳钢焊接工艺标准1、使用范围：本工艺标准适用于承建工程中的碳钢16Mn等非低温钢管材类采用氩弧焊和焊条电弧焊的焊接。
2、施工准备2.1材料要求：2.1.1 施工现场应配有符合要求的固定焊条库或流动焊条库。
2.1.2焊材必须具有质量证明书或材质合格证，焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行，焊条的烘干工艺按生产厂家说明书提供的参数进行，如无则按以下参数进行烘干：2.1.3焊丝使用前，应去除表面的油脂、锈等杂物。
2.1.4保温材料性能应符合预热及其热处理要求。
2.2 机具要求：2.2.1 焊机为直流焊机，焊机完好、性能可靠、双表指示灵敏。
2.2.2 预热及热处理的设备完好，性能可靠，检测仪表在校准周期内。
2.2.3 焊工所用的焊条保温筒，刨锤、钢丝刷齐全。
2.2 作业条件2.2.1 人员资格：焊工必须持有相应施焊对象的合格证。
2.3.2环境条件：施焊前应确认环境符合下列要求：a）风速：焊条电弧焊小于8m／S；氩弧焊小于2m/Sb）相对湿度：相对湿度小于90%c）坏境温度：当环境温度小于0℃时，对不预热的管道焊接前应在始焊处预热15℃以上，当环境温度低于-10℃时，必须采取保暖措施。
当坏境条件不符合上述要求时，必须采取挡风、防雨等有效保护措施。
3、焊接3.1焊接坡口形式及对口要求见：QDICC/QB126-2002。
3.2组对时质量要求：内壁整齐，其错口量不超过下列规定：SHA级管道小于O.5mm；SHB级管道不超过1mm；其它管道小于 1.5mm。
组对前应打磨坡口及两侧各20mm范围内油污、铁锈等，直至露出金属光泽。
3.3焊接方法：1）管径小于等于DN50的采用氩弧焊进行焊接；2）管径大于DN50的管道采用氩弧焊打底，焊条电弧焊盖面。
3）承插或角焊缝采用焊条电弧焊进行焊接。
4）对有熔透性要求的接管焊缝采用氩弧焊打底、焊条电弧焊盖面，对非熔透性接管焊缝采用焊条电弧焊进行焊接。
碳钢管道焊接及热处理工艺要求最终版碳钢管道焊接、焊前预热及焊后热处理工艺要求一、焊接方法选择管道壁厚≤4mm时，采用钨极氩弧焊，管道壁厚＞4mm时，采用氩电联焊。
二、焊材选用三、焊前预热1、当碳钢管道的壁厚大于等于26mm时，焊接前需进行预热。
2、预热方法和温度预热可采用电加热方法，预热温度为100～200℃，焊接时层间温度应不低于预热温度。
3、预热范围碳钢管道对接焊缝，焊前预热范围应以坡口两侧各不小于壁厚的3倍，内外热透并防止局部过热，加热区以外100mm范围应予以保温。
四、焊接工艺要求1、对于无预热要求的碳钢管道，当环境温度低于0℃时，在始焊处100mm范围内应预热到15℃以上再进行施焊，预热可采用火焰加热方法。
焊接时层间温度应等于或略高于预热温度。
2、焊条使用前应按其出厂说明的规定进行烘干，烘干后放在保温筒中不能超过4h，否则按原烘干规定重新烘干，重复烘干次数不得超过两次。
3、焊前应将坡口附近内外表面20mm范围内的铁锈、油污、漆、毛剌、水分等清理干净。
五、后热要求碳钢管道焊接接头，当管道壁厚为19～29mm时，焊后应进行保温缓冷。
六、焊后热处理1、热处理要求设计图纸中有应力消除要求的碳钢管道，焊后应进行消应力热处理；设计无要求时，当管道壁厚≥30mm时，焊后也应进行热处理。
热处理在焊缝无损检测之前进行。
2、热处理方法和温度热处理采用电加热方法，热处理温度为600～650℃。
3、热处理工艺参数升温过程中对300℃以下可不控制；升温至300℃后，升温速度应按5125/δ℃/h计算，且不应大于 220℃/h；升温至热处理温度后保持恒温，恒温时间为每毫米壁厚2～2.5min，且不得少于30min。
恒温时各测点的温度均应在热处理温度规定范围内，且任意两点温差不得大于50℃；恒温后的冷却速度应按6500/δ℃/h计算，且不大于260℃/h；300℃以下自然冷却。
4、热处理范围焊后热处理时，以焊缝中心为基准，每侧在焊缝宽度的3倍以上，且不小于25mm，加热范围以外的100mm范围内应予以保温，且管道端口应封闭。
碳钢管道焊接施工工艺标准QJ/JA0607-20061.目的为了规范公司压力管道焊接施工工艺，保证焊接质量，特制定本工艺标准。
2.适用范围本工艺标准适用于公司承接的碳钢管道焊接施工。
焊接方法包括：钨极氩弧焊、焊条电弧焊、埋弧自动焊等。
本工艺标准与下列技术条件同时使用：a）产品图样；b）有关焊接技术条件。
3.引用标准GB50236 《现场设备、工业管道焊接工程施工及验收规范》QJ/JA113.1 《一级库焊接材料管理制度》QJ/JA113.2 《二级库焊接材料管理制度》QG/JA33.01 《压力管道安装质量保证手册》《锅炉压力容器压力管道焊工考试与管理规则》4.施工准备：4.1焊工要求焊工必须预先经过焊接基本知识和操作技能培训，并按《锅炉压力容器压力管道焊工考试与管理规则》进行考试，取得相应焊接方法、钢材种类、厚度、焊缝位置的特种设备作业人员资格项目，方能上岗施焊。
4.2 机具要求4.2.1焊接设备满足焊接工艺要求，电流表、电压表等仪表处于正常工作状态。
4.2.2 焊工所用的焊条保温筒、角向磨光机、刨锤、钢丝刷齐全。
4.3 材料要求4.3.1焊接材料应有产品质量证明书，并符合相应标准的规定。
有受潮、雨淋、破损现象的焊条不得入库。
4.3.2 焊条必须在干燥通风良好的室内仓库中存放。
施工现场应配有符合要求的固定或移动焊条库。
焊条的贮存与保管按QJ/JA113.1《一级库焊接材料管理制度》中的规定执行。
4.3.3 焊条使用前必须烘干，烘干工艺和领用要求按QJ/JA113.2《二级库焊接材料管理制度》中的有关规定执行。
4.3.4 焊丝使用前，应去除表面的油、锈等污物。
4.3.5氩气纯度要求在99.95%以上。
4.4环境要求4.4.1焊接环境出现下列任一情况时，须采用有效的防护措施，否则禁止施焊。
a）风速：气体保护焊时大于2m/s，其它焊接方法大于10m/s;b）相对湿度大于90%;c）雨雪环境；d）焊件温度低于-20℃；4.4.2 当焊件温度为0～-20℃时，应在始焊处100mm范围内预热到15℃以上。
碳钢管道焊接、焊前预热及焊后热处理工艺要求一、焊接方法选择管道壁厚≤4mm时，采用钨极氩弧焊，管道壁厚＞4mm时，采用氩电联焊。
二、焊材选用三、焊前预热1、当碳钢管道的壁厚大于等于26mm时，焊接前需进行预热。
2、预热方法和温度预热可采用电加热方法，预热温度为100～200℃，焊接时层间温度应不低于预热温度。
3、预热范围碳钢管道对接焊缝，焊前预热范围应以坡口两侧各不小于壁厚的3倍，内外热透并防止局部过热，加热区以外100mm范围应予以保温。
四、焊接工艺要求1、对于无预热要求的碳钢管道，当环境温度低于0℃时，在始焊处100mm范围内应预热到15℃以上再进行施焊，预热可采用火焰加热方法。
焊接时层间温度应等于或略高于预热温度。
2、焊条使用前应按其出厂说明的规定进行烘干，烘干后放在保温筒中不能超过4h，否则按原烘干规定重新烘干，重复烘干次数不得超过两次。
3、焊前应将坡口附近内外表面20mm范围内的铁锈、油污、漆、毛剌、水分等清理干净。
五、后热要求碳钢管道焊接接头，当管道壁厚为19～29mm时，焊后应进行保温缓冷。
六、焊后热处理1、热处理要求设计图纸中有应力消除要求的碳钢管道，焊后应进行消应力热处理；设计无要求时，当管道壁厚≥30mm时，焊后也应进行热处理。
热处理在焊缝无损检测之前进行。
2、热处理方法和温度热处理采用电加热方法，热处理温度为600～650℃。
3、热处理工艺参数升温过程中对300℃以下可不控制；升温至300℃后，升温速度应按5125/δ℃/h计算，且不应大于220℃/h；升温至热处理温度后保持恒温，恒温时间为每毫米壁厚2～2.5min，且不得少于30min。
恒温时各测点的温度均应在热处理温度规定范围内，且任意两点温差不得大于50℃；恒温后的冷却速度应按6500/δ℃/h计算，且不大于260℃/h；300℃以下自然冷却。
4、热处理范围焊后热处理时，以焊缝中心为基准，每侧在焊缝宽度的3倍以上，且不小于25mm，加热范围以外的100mm范围内应予以保温，且管道端口应封闭。
工业管道碳钢焊接工艺标准1、使用范围：本工艺标准适用于承建工程中的碳钢16Mn等非低温钢管材类采用氩弧焊和焊条电弧焊的焊接。
2、施工准备2.1材料要求：2.1.1施工现场应配有符合要求的固定焊条库或流动焊条库。
2.1.2焊材必须具有质量证明书或材质合格证，焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行，焊条的烘干工艺按生产厂家说明书提供的参数进行，如无则按以下参数进行烘干：2.1.3焊丝使用前，应去除表面的油脂、锈等杂物。
2.1.4保温材料性能应符合预热及其热处理要求。
2.2机具要求：2.2.1焊机为直流焊机，焊机完好、性能可靠、双表指示灵敏。
2.2.2预热及热处理的设备完好，性能可靠，检测仪表在校准周期内2.2.3焊工所用的焊条保温筒，刨锤、钢丝刷齐全。
2.2作业条件2.2.1人员资格：焊工必须持有相应施焊对象的合格证。
2.3.2环境条件:施焊前应确认环境符合下列要求：a ）风速：焊条电弧焊小于8m）ZS;氩弧焊小于2m/Sb ）相对湿度：相对湿度小于90%c ）坏境温度：当环境温度小于0C时，对不预热的管道焊接前应在始焊处预热15C以上，当环境温度低于-10 C时，必须采取保暖措施。
当坏境条件不符合上述要求时，必须采取挡风、防雨等有效保护措施。
3、焊接3.1焊接坡口形式及对口要求见：QDICC/QB126-20023.2组对时质量要求：内壁整齐，其错口量不超过下列规定：SHA 级管道小于0.5mmSHB级管道不超过1mm其它管道小于1.5mm。
组对前应打磨坡口及两侧各20mm范围内油污、铁锈等，直至露出金属光泽。
3.3焊接方法：1 ）管径小于等于DN50的采用氩弧焊进行焊接；2 ）管径大于DN50的管道采用氩弧焊打底，焊条电弧焊盖面。
3 ）承插或角焊缝采用焊条电弧焊进行焊接。
4 ）对有熔透性要求的接管焊缝采用氩弧焊打底、焊条电弧焊盖面，对非熔透性接管焊缝采用焊条电弧焊进行焊接。
第一节碳钢管道施工技术方案及措施一、界面简介本工程主要用到焊接钢管、无缝钢管、镀锌钢管、螺旋钢管及管件等，施工要求如下：操作工艺流程二、管道系统施工1.施工流程2.管道外表面防腐三、管道布管焊接(1)运管、下管、布管①管道运输时管子放在支撑表面为弧形的宽的支架上，紧固管子的非金属绳等应衬垫好，运输过程中管子不能互相碰撞。
(2)管道焊接①对焊工的要求：a.凡参加碳钢管道焊接的焊工，必须经过考试合格，并取得当地劳动局颁发的焊工合格证件。
b.凡中断焊接工作六个月以上的焊工在正式复焊前，应重新参加焊工考试。
焊工考核②本工程管道焊接采用氩弧焊打底，手工电弧焊填充盖面的焊接方法，其焊丝选用焊08，直径3.2mm。
焊材选用E4303焊条。
焊条烘烤温度及时间满足下表要求：③管道切割、坡口处理管道切割及坡口处理要求采用自动管道切割机，该机切割圆周精度高，可同时进行切割和坡口处理。
因大口径管道壁厚均大于4mm，焊接前在管子端部加工V型坡口。
坡口加工后，用角向磨光机磨平，除去氧化渣及飞溅物。
坡口形式如下图所示：管道坡口加工④管道焊接工艺要求a.管道焊接严格执行《现场设备、工业管道焊接工程施工及验收规范》，焊接时按管道焊接工艺评定确定的参数进行。
严禁在坡口之外的母材表面引弧，防止电弧擦伤管壁。
b.为防止管道在焊接过程中，热影响区域集中而导致管道变形，采用分段对称焊接消除热应力变形。
c.壁厚相同的管子、管件组对时，其内壁应做到平齐。
内壁错边量不应超过壁厚的20%，且不大于2mm。
d.管道、管件组对、定位焊好并且调直后，在进行焊接，焊接时不得将管道悬空处于受力状态下焊接，应尽量采用转动方法施焊，减少仰焊，以提高焊接速度，保证焊接质量。
e.进行多层焊接时，焊缝内堆焊的各层，其引弧和熄弧的地方不应重合。
焊缝的第一层应成凹面，并保证把焊缝根全部焊透。
每层焊缝应焊透，不得有裂纹、夹渣、气孔、砂眼的缺陷。
管道焊接(3)管道焊缝外观检查焊接完成后应先对焊缝进行外观检查，焊缝外观检查应符合规定:宽度: 比坡口每侧宽(0.5～2.0)㎜; 表面无裂纹、凹坑；余高控制在0～2.0㎜。
管道向下焊接的工艺规程一、引言管道焊接是一种常见的连接方法，广泛应用于工业和建筑领域。
管道向下焊接是一种特殊的焊接工艺规程，它具有一些独特的特点和要求。
本文将深入探讨管道向下焊接的工艺规程，包括焊接前的准备工作、焊接参数的选择以及焊接过程的注意事项等。
二、管道向下焊接的准备工作1. 管道材料的选择在进行管道向下焊接之前，首先需要选择合适的管道材料。
常见的管道材料有不锈钢、碳钢等。
根据具体的使用环境和要求，选择合适的材料能够确保焊接后的管道具备良好的耐腐蚀性、强度和密封性。
2. 管道的加工和准备在进行管道向下焊接之前，需要对管道进行加工和准备。
这包括管道的切割、倒角、清洁等工作。
切割要求准确，倒角要均匀，并确保管道内外表面的光洁度。
清洁工作尤为重要，通过清洁可以去除管道表面的杂质和氧化物，以保证最终焊缝的质量。
3. 焊接设备和工具的准备在进行管道向下焊接之前，还需要准备合适的焊接设备和工具。
焊接设备包括焊接机、电极等，需要确保其正常工作状态和合适的焊接电流参数。
焊接工具包括手持焊剂、刷子、锯等，用于焊接过程中的辅助操作和处理。
三、管道向下焊接的工艺参数选择1. 焊接电流和电压的选择管道向下焊接的工艺参数选择中，焊接电流和电压是关键因素。
合适的焊接电流和电压能够保证焊缝的质量和稳定性。
一般来说，电流过大会导致焊缝过热、熔深过大，而电流过小则焊缝质量差。
电压过大会使焊接弧过长，难以保持稳定，而电压过小则会导致焊缝质量不稳定。
2. 焊接速度的选择焊接速度是影响管道向下焊接质量的关键因素之一。
焊接速度过快会导致焊缝无法充分熔深，而焊接速度过慢则容易导致焊缝过热、烧穿等问题。
在选择焊接速度时，需要根据管道材料的厚度和工艺要求进行合理调整，以确保焊缝质量满足要求。
3. 焊接角度和位置的选择管道向下焊接要求焊接角度和位置合理选择。
焊接角度的选择应尽量使焊接操作方便，同时保证焊缝的质量。
焊接位置的选择应考虑到施工条件和管道结构，以确保焊缝的完整和稳定。
碳钢管道焊接工艺规程公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
碳钢管道焊接工艺指导书
1 范围
本标准适用于工业管道和公用管道的碳钢类钢材的焊接施工。
2 规范性引用文件
GB 50235-97 《工业金属管道工程施工及验收规范》
GB 50236-98 《现场设备、工业管道焊接工程施工及验收规范》
《焊工技术考核规程》
3 先决条件
3.1 材料
3.1.1 母材
进入现场的管材、管件等应符合相应标准和设计文件规定要求，并具有材料质量证明书或材质复验报告。
3.1.2 焊接材料（以下简称焊材）
3.1.2.1 进入现场的焊材应符合相应标准和技术文件规定要求，并具有焊材质量证明书。
3.1.2.2 施工现场的焊材二级库已建立并正常运行。
焊材的管理按《焊接材料管理规范》规定要求执行。
3.2 主要设备及工具
3.2.1 设备
焊机等设备完好，性能可靠。
计量仪表正常，并经检定合格且有效。
3.2.2 工具
角向磨光机、钢丝刷、凿子、榔头等焊缝清理与修磨工具配备齐全。
3.3 焊接工艺评定按相应规程、标准规定的要求已完成。
3.4 焊工按《锅炉压力容器焊工考试规则》规定要求，经考核具有相应的持证项目。
3.5 焊接环境
3.5.1 施焊环境应符合下列要求：
3.5.1.1 施焊环境温度应能保证焊件焊接时所需的足够温度和焊工操作技能不受影响；
3.5.1.2 风速：手工电弧焊小于8m/s，气体保护焊小于2m/s；
3.5.1.3 焊接电弧在1m范围内的相对湿度小于90%。
3.5.2 焊件表面潮湿、覆盖有冰雪，或在下雨、下雪、刮风期间，必须采取挡风、防雨、防雪、防寒和预加热等有效措施。
无保护措施，不得进行焊接。
4 焊接工艺流程
焊接工艺流程见图1。
5 工艺要点5.1 坡口加工
5.1.1 管道的坡口形式和坡口尺寸应按设计文件或焊接工艺规定要求进行。
5.1.2 不等厚对接焊件坡口加工应符合《工业金属管道工程施工及验收规范》规定要求。
5.1.3 坡口加工宜采用机械方法，也可采用等离子切割、氧乙炔切割等热加工方法。
在采用热加工方法加工坡口后，应除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
5.1.4 坡口加工后应进行外观检查，坡口表面不得有裂纹、分层等缺陷。
若设计有要求时，进行磁粉或渗透检验。
5.2 组对
5.2.1 焊件组对前应将坡口及其内外侧表面不小于10mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净。
5.2.2 管子或管件对接接头组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不大于2mm。
5.2.3 不等厚对接焊件组对时，薄件端面应位于厚件端面之内。
5.2.4 除设计文件规定的管道冷拉伸或冷压缩的管道外，焊件不得进行强行组对。
更不允许利用热膨胀法进行组对。
5.2.5 焊件组对时应垫置牢固，并应采用措施防止焊接和热处理过程中产生附加应力和变形。
5.3 定位焊
5.3.1 定位焊的焊接材料、焊接工艺、焊工和预热温度等应与正式施焊要求相同。
5.3.2 定位焊缝的长度、厚度和间距，应能保证焊缝在正式施焊过程中不致开裂。
5.3.3 定位焊后立即检查，如有缺陷应立即清除，重新定位焊。
5.3.4 在定位焊时需与母材焊接的组对工卡具，其材质宜与母材相同或同一类别号。
拆除工卡具时不应损伤母材，拆除后应将残留焊疤打磨修至与母材表面齐平。
5.4 预热
5.4.1 焊前预热应符合设计文件或焊接工艺的规定。
一般碳钢管道在壁厚≥26mm 时，预热温度100～200℃，当采用钨极氩弧焊打底时，焊前预热温度可按上述规定的下限温度降低50℃。
5.4.2 对有焊前预热要求的管道在焊件组对并检验合格后，进行预热。
预热方法原则上宜采用电加热，条件不具备时，方可采用火焰加热法。
5.4.3 预热宽度以焊缝中心为基准，每侧不应少于焊件厚度的3倍，且不小于50mm。
测温方式可采用触点式温度计或测温笔。
5.5 焊接
5.5.1 焊接工艺应严格按规定要求执行。
5.5.2 焊接方法
5.5.2.1 管径≤60mm或壁厚≤6mm的管道对接接头，采用钨极氩弧焊焊接。
5.5.2.2 管径＞60mm或壁厚＞6mm的管道对接接头，采用钨极氩弧焊打底焊，手工电弧焊覆盖焊接。
5.5.2.3 角接接头、T型接头以及套管接头的焊接一般采用手工电弧焊。
5.5.3 焊接材料
焊接材料应与母材相匹配,对非重要结构件可采用E4303。
具体按焊接工艺评定的规定要求执行。
5.5.4 施焊顺序
5.5.4.1 施焊顺序及焊接层次应按焊接工艺规定要求执行。
5.5.4.2 打底层焊缝焊接后应经自检合格，方可焊接次层。
5.5.4.3 厚壁大径管的焊接应采用多层多道焊。
5.5.4.4 除工艺或检验要求需分次焊接外，每条焊缝宜一次连续焊完。
当因故中断焊接时，应采取防止裂纹产生的措施（如后热、缓冷、保温等）。
再焊时，应仔细检查确认无裂纹后，方可按原工艺要求继续施焊。
5.5.4.5 对需做检验的隐蔽焊缝，应经检验合格后，方可进行其它工序。
5.5.5 焊接工艺参数
5.5.5.1 施焊时的焊接电流、焊接电压、焊接速度等应在焊接工艺规定的范围内。
5.5.5.2 焊接层间温度不低于规定的预热温度下限，且不高于400℃。
5.5.6 施焊技术
5.5.
6.1 直径大于194mm的管子对接焊宜采用二人对称焊。
5.5.
6.2 厚壁大径管的焊接应符合下列规定：
5.5.
6.2.1 钨极氩弧焊打底的焊层厚度不小于3mm；
5.5.
6.2.2 其它焊道的单层厚度不大于所用焊条直径加2mm；
5.5.
6.2.3 单焊道摆动宽度不大于所用焊条直径的5倍。
5.5.7 操作注意事项
5.5.7.1 严禁在被焊工件表面引弧、试电流或随意焊接临时支撑物。
5.5.7.2 施焊过程中，应保证起弧和收弧处的质量，收弧时应将弧坑填满。
5.5.7.3 多层多道焊的接头应错开。
并逐层进行自检合格，方可焊接次层。
5.5.7.4 管子焊接时，管内应防止穿堂风。
5.5.7.5 焊接完毕应对焊缝进行清理，经自检合格后做好焊工代号的标识。
5.6 焊后热处理
5.6.1 焊后热处理按热处理工艺规定要求进行。
5.6.2 焊后热处理的加热宽度，从焊缝中心算起，每侧不小于管子壁厚的3倍，且不小于60mm。
5.6.3 焊后热处理的保温宽度，从焊缝中心算起，每侧不小于管子壁厚的5倍，以减少温度梯度。
5.6.4 焊缝的焊后热处理温度、恒温时间及升降温速度，应严格按照热处理工艺的规定执行。
5.6.5 热处理加热时，力求内外壁和焊缝两侧温度均匀，恒温时在加热范围内任意两测点的温差应低于50℃。
5.6.6 进行热处理时，测温点应对称布置在焊缝中心两侧，且不得少于两点，水平管道的测点应上下对称布置。
5.6.7 焊接接头热处理后，应做好记录和标识。
6 质量检验
6.1 焊缝的检验按设计文件或相应标准规定的要求执行。
6.2 焊缝外观检验
6.2.1 焊缝外观不合格的焊缝，不允许进行其它项目的检查，或进行焊接热处理。
6.2.2 焊缝表面成型良好，焊缝边缘应圆滑过渡到母材，焊缝表面不允许有裂纹、气孔、未熔合等缺陷。
焊缝外形尺寸和表面缺陷应符合设计文件或相应标准规定的要求。
6.3 焊缝的无损检验
焊缝的无损检验按设计文件或相应标准规定的要求执行。
7 返修
当焊接接头有超标缺陷时，必须进行返修，并应遵守下列规定：
7.1 焊缝返修工艺，应有经评定合格的焊接工艺评定。
7.2 焊缝返修应由持有相应合格的项目的焊工担任。
7.3 对于不合格的焊接接头，应查明原因，采取对策，进行返修。
返修后还应重新进行检验。
7.4 返修一般采用机械挖补的方法来清除缺陷，对厚壁管道亦可采用碳弧气刨清除缺陷。
确认缺陷清除后，并对返修部位进行坡口清理和修磨，方可进行补焊。
7.5 焊缝同一部位的返修次数一般不得超过三次。
8 安全注意事项
8.1 电焊机开机前要做好设备的安全检查。
8.2 焊工必须正确使用劳动保护用品。
8.3 工作场地及附近区域不得有易燃易爆物品。
8.4 焊接现场有积水和潮湿时，应有必要的隔潮措施。
8.5 电焊机工件连线应采用卡夹可靠地固定焊件上。
8.6 不允许将通电的焊钳搭在焊件上。
焊钳连线对有接头和破损处应采取绝缘的可靠措施，严重时及时更新。
8.7 氧气瓶和乙炔瓶置放，需搭设防晒棚且距焊接场所5m以外，上述两瓶置放距离也应在5m以上。
8.8 使用角向磨光机等修磨焊缝时应配戴防护镜。
