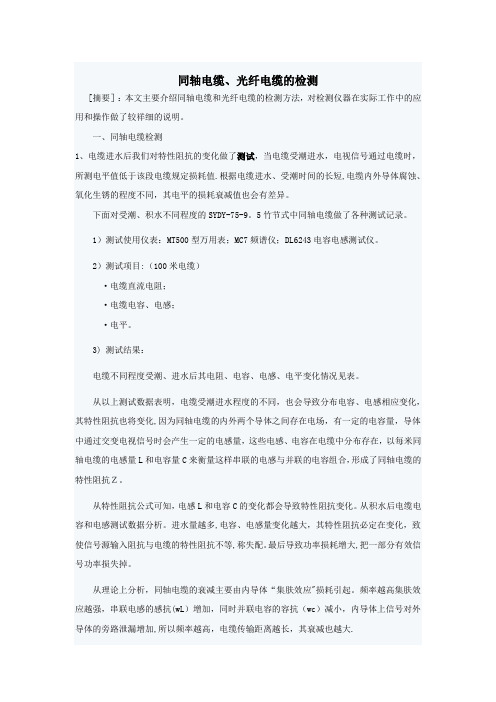

同轴电缆、光纤电缆的检测[摘要］：本文主要介绍同轴电缆和光纤电缆的检测方法，对检测仪器在实际工作中的应用和操作做了较祥细的说明。

一、同轴电缆检测1、电缆进水后我们对特性阻抗的变化做了测试，当电缆受潮进水，电视信号通过电缆时，所测电平值低于该段电缆规定损耗值.根据电缆进水、受潮时间的长短,电缆内外导体腐蚀、氧化生锈的程度不同，其电平的损耗衰减值也会有差异。

下面对受潮、积水不同程度的SYDY-75-9。

5竹节式中同轴电缆做了各种测试记录。

1）测试使用仪表：MT500型万用表；MC7频谱仪；DL6243电容电感测试仪。

2）测试项目:（100米电缆）·电缆直流电阻；·电缆电容、电感；·电平。

3) 测试结果：电缆不同程度受潮、进水后其电阻、电容、电感、电平变化情况见表。

从以上测试数据表明，电缆受潮进水程度的不同，也会导致分布电容、电感相应变化，其特性阻抗也将变化,因为同轴电缆的内外两个导体之间存在电场，有一定的电容量，导体中通过交变电视信号时会产生一定的电感量，这些电感、电容在电缆中分布存在，以每米同轴电缆的电感量L和电容量C来衡量这样串联的电感与并联的电容组合，形成了同轴电缆的特性阻抗Ｚ。

从特性阻抗公式可知，电感L和电容C的变化都会导致特性阻抗变化。

从积水后电缆电容和电感测试数据分析。

进水量越多,电容、电感量变化越大，其特性阻抗必定在变化，致使信号源输入阻抗与电缆的特性阻抗不等,称失配。

最后导致功率损耗增大,把一部分有效信号功率损失掉。

从理论上分析，同轴电缆的衰减主要由内导体“集肤效应"损耗引起。

频率越高集肤效应越强，串联电感的感抗(wL）增加，同时并联电容的容抗（wc）减小，内导体上信号对外导体的旁路泄漏增加,所以频率越高，电缆传输距离越长，其衰减也越大.电缆受潮、积水后，所测数据证明，电感和电容量都在增加（电容量增加的幅度比电感量大）,而串联电感的感抗（wL）也在增加，并联电容的容抗(wc）却不断减小，内导体上的信号对外导体的旁路泄漏加剧，信号电平衰减下降量也越大。

漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人外观检查：包装完好，没有损坏漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人外观检查：包装完好，没有损坏漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人外观检查：包装完好，没有损坏漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人外观检查：包装完好，没有损坏漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人外观检查：包装完好，没有损坏漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人外观检查：包装完好，没有损坏漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人外观检查：包装完好，没有损坏漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人外观检查：包装完好，没有损坏漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人漏泄电缆单盘测试记录漏缆型号WDZ-SLYWY-50-42(96) 测试仪器ZC-7绝缘电阻表、QJ23直流电阻电桥施工单位测试人外观检查：包装完好，没有损坏。

JS/SG/A 026京 石 客 专光 缆 单 盘 测 试 记 录 表光缆型号 GYT2A53-8B1 出厂盘号 F09994配盘编号 制造长度 2002米 测试端别 B 端 实测长度 2030米端别 B外测试仪表 型号 OTDR安利9076B测试人： 郭剑 记录人：刘威 测试日期： 2011 年 1 月 10 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09739配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm1 蓝 0.32 0.18 17 蓝 33 蓝 2 桔 0.32 0.18 18 桔 34 桔 3 绿 0.32 0.17 19 绿 35 绿 4 棕 0.32 0.18 20 棕 36 棕 5 蓝 0.32 0.18 21 蓝 37 蓝 6 桔 0.32 0.17 22 桔 38 桔 7 绿 0.32 0.18 23 绿 39 绿 8 棕 0.32 0.18 24 棕 40 棕 9 蓝 25 蓝 41 蓝 10 桔 26 桔 42 桔 11 绿 27 绿 43 绿 12 棕 28 棕 44 棕 13 蓝 29 蓝 45 蓝 14 桔 30 桔 46 桔 15 绿 31 绿 47 绿 16 棕32 棕48 棕备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3000米测试端别 B端实测长度 3030米测试人： 郭剑记录人： 刘威测试日期： 11 年 1月 10 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09742 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1 蓝 0.32 0.18 17 蓝 0.32 0.18 33 蓝 2 桔 0.32 0.18 18 桔 0.32 0.18 34 桔 3 绿 0.33 0.19 19 绿 0.33 0.19 35 绿 4 棕 0.32 0.17 20 棕 0.33 0.19 36 棕 5 蓝 0.32 0.17 21 蓝 0.32 0.18 37 蓝 6 桔 0.34 0.20 22 桔 0.32 0.18 38 桔 7 绿 0.34 0.20 23 绿 0.33 0.17 39 绿 8 棕 0.32 0.18 24 棕 0.32 0.18 40 棕 9 蓝 0.33 0.19 25 蓝 0.34 0.20 41 蓝 10 桔 0.32 0.17 26 桔 0.33 0.18 42 桔 11 绿 0.34 0.20 27 绿 0.33 0.18 43 绿 12 棕 0.32 0.17 28 棕 0.34 0.20 44 棕 13 蓝 0.32 0.17 29 蓝 0.32 0.17 45 蓝 14 桔 0.33 0.19 30 桔 0.32 0.18 46 桔 15 绿 0.32 0.17 31 绿 0.32 0.18 47 绿 16 棕 0.32 0.17 32 棕 0.32 0.18 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 2979米测试端别 B端实测长度 3030米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 10 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09745 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1 蓝 0.32 0.18 17 蓝 0.33 0.19 33 蓝 2 桔 0.33 0.18 18 桔 0.32 0.17 34 桔 3 绿 0.32 0.18 19 绿 0.32 0.18 35 绿 4 棕 0.32 0.17 20 棕 0.33 0.19 36 棕 5 蓝 0.32 0.17 21 蓝 0.34 0.20 37 蓝 6 桔 0.32 0.17 22 桔 0.32 0.18 38 桔 7 绿 0.33 0.18 23 绿 0.32 0.17 39 绿 8 棕 0.32 0.19 24 棕 0.32 0.18 40 棕 9 蓝 0.32 0.19 25 蓝 0.34 0.20 41 蓝 10 桔 0.33 0.18 26 桔 0.34 0.20 42 桔 11 绿 0.33 0.19 27 绿 0.32 0.18 43 绿 12 棕 0.34 0.20 28 棕 0.32 0.17 44 棕 13 蓝 0.32 0.17 29 蓝 0.33 0.18 45 蓝 14 桔 0.32 0.17 30 桔 0.32 0.19 46 桔 15 绿 0.32 0.17 31 绿 0.32 0.18 47 绿 16 棕 0.32 0.18 32 棕 0.32 0.17 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 1740米测试端别 B端实测长度 1767米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 10 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09737 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1 蓝 0.32 0.18 17 蓝 0.32 0.18 33 蓝 2 桔 0.32 0.18 18 桔 0.33 0.19 34 桔 3 绿 0.32 0.17 19 绿 0.32 0.17 35 绿 4 棕 0.32 0.17 20 棕 0.33 0.19 36 棕 5 蓝 0.32 0.17 21 蓝 0.32 0.18 37 蓝 6 桔 0.32 0.18 22 桔 0.33 0.18 38 桔 7 绿 0.32 0.18 23 绿 0.34 0.20 39 绿 8 棕 0.33 0.19 24 棕 0.32 0.17 40 棕 9 蓝 0.32 0.17 25 蓝 0.32 0.18 41 蓝 10 桔 0.32 0.18 26 桔 0.32 0.18 42 桔 11 绿 0.34 0.20 27 绿 0.33 0.19 43 绿 12 棕 0.33 0.19 28 棕 0.33 0.19 44 棕 13 蓝 0.32 0.17 29 蓝 0.34 0.20 45 蓝 14 桔 0.33 0.18 30 桔 0.32 0.18 46 桔 15 绿 0.32 0.17 31 绿 0.32 0.17 47 绿 16 棕 0.32 0.18 32 棕 0.32 0.18 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3140米测试端别 B端实测长度 3188米测试人： 郭剑记录人： 刘威测试日期： 2011 年 1月 11 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09743 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1 蓝 0.32 0.19 17 蓝 0.32 0.17 33 蓝 2 桔 0.32 0.19 18 桔 0.33 0.18 34 桔 3 绿 0.32 0.18 19 绿 0.34 0.18 35 绿 4 棕 0.32 0.17 20 棕 0.33 0.18 36 棕 5 蓝 0.32 0.17 21 蓝 0.33 0.18 37 蓝 6 桔 0.32 0.17 22 桔 0.33 0.18 38 桔 7 绿 0.33 0.19 23 绿 0.32 0.17 39 绿 8 棕 0.32 0.17 24 棕 0.32 0.17 40 棕 9 蓝 0.32 0.18 25 蓝 0.32 0.17 41 蓝 10 桔 0.32 0.18 26 桔 0.32 0.17 42 桔 11 绿 0.34 0.20 27 绿 0.32 0.17 43 绿 12 棕 0.32 0.17 28 棕 0.34 0.20 44 棕 13 蓝 0.32 0.17 29 蓝 0.33 0.18 45 蓝 14 桔 0.33 0.18 30 桔 0.32 0.18 46 桔 15 绿 0.32 0.18 31 绿 0.32 0.18 47 绿 16 棕 0.34 0.19 32 棕 0.32 0.18 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 2904米测试端别 B端实测长度 2940米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 11 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09728 配盘光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1 蓝 0.32 0.18 17 蓝 0.33 0.19 33 蓝 2 桔 0.32 0.18 18 桔 0.34 0.20 34 桔 3 绿 0.32 0.17 19 绿 0.32 0.18 35 绿 4 棕 0.33 0.19 20 棕 0.33 0.17 36 棕 5 蓝 0.32 0.17 21 蓝 0.34 0.20 37 蓝 6 桔 0.32 0.18 22 桔 0.32 0.17 38 桔 7 绿 0.34 0.20 23 绿 0.32 0.17 39 绿 8 棕 0.33 0.19 24 棕 0.32 0.18 40 棕 9 蓝 0.32 0.17 25 蓝 0.34 0.20 41 蓝 10 桔 0.33 0.18 26 桔 0.33 0.18 42 桔 11 绿 0.32 0.17 27 绿 0.32 0.17 43 绿 12 棕 0.33 0.18 28 棕 0.32 0.18 44 棕 13 蓝 0.34 0.20 29 蓝 0.32 0.17 45 蓝 14 桔 0.32 0.18 30 桔 0.34 0.20 46 桔 15 绿 0.32 0.18 31 绿 0.33 0.19 47 绿 16 棕 0.33 0.19 32 棕 0.32 0.18 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B编号制造长度 3994米测试端别 B端实测长度 4042米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 11 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09727 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.34 0.20 33 蓝 2 桔 0.32 0.18 18 桔 0.33 0.18 34 桔 3 绿 0.33 0.18 19 绿 0.32 0.17 35 绿 4 棕 0.34 0.19 20 棕 0.32 0.17 36 棕 5 蓝 0.32 0.17 21 蓝 0.32 0.17 37 蓝 6 桔 0.33 0.18 22 桔 0.34 0.20 38 桔 7 绿 0.32 0.17 23 绿 0.34 0.20 39 绿 8 棕 0.32 0.17 24 棕 0.33 0.18 40 棕 9 蓝 0.32 0.17 25 蓝 0.32 0.17 41 蓝 10 桔 0.34 0.20 26 桔 0.32 0.17 42 桔 11 绿 0.32 0.17 27 绿 0.32 0.19 43 绿 12 棕 0.34 0.20 28 棕 0.33 0.19 44 棕 13 蓝 0.33 0.18 29 蓝 0.34 0.20 45 蓝 14 桔 0.32 0.18 30 桔 0.32 0.18 46 桔 15 绿 0.33 0.18 31 绿 0.32 0.17 47 绿 16 棕 0.34 0.20 32 棕 0.32 0.17 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 4384米测试端别 B端实测长度 4445米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 11 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F10122 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.33 0.18 33 蓝 2 桔 0.32 0.18 18 桔 0.32 0.17 34 桔 3 绿 0.32 0.17 19 绿 0.32 0.17 35 绿 4 棕 0.32 0.18 20 棕 0.32 0.17 36 棕 5 蓝 0.33 0.19 21 蓝 0.34 0.19 37 蓝 6 桔 0.34 0.20 22 桔 0.33 0.19 38 桔 7 绿 0.32 0.18 23 绿 0.32 0.18 39 绿 8 棕 0.34 0.19 24 棕 0.32 0.18 40 棕 9 蓝 0.32 0.17 25 蓝 0.34 0.20 41 蓝 10 桔 0.34 0.20 26 桔 0.33 0.19 42 桔 11 绿 0.32 0.18 27 绿 0.32 0.17 43 绿 12 棕 0.32 0.17 28 棕 0.32 0.17 44 棕 13 蓝 0.33 0.18 29 蓝 0.33 0.18 45 蓝 14 桔 0.34 0.19 30 桔 0.32 0.18 46 桔 15 绿 0.32 0.18 31 绿 0.32 0.18 47 绿 16 棕 0.33 0.18 32 棕 0.33 0.18 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3002米测试端别 B端实测长度 3056米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 11 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09729 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.33 0.18 33 蓝 2 桔 0.32 0.17 18 桔 0.33 0.19 34 桔 3 绿 0.33 0.17 19 绿 0.32 0.17 35 绿 4 棕 0.34 0.20 20 棕 0.34 0.20 36 棕 5 蓝 0.34 0.20 21 蓝 0.33 0.18 37 蓝 6 桔 0.34 0.19 22 桔 0.33 0.19 38 桔 7 绿 0.33 0.18 23 绿 0.32 0.18 39 绿 8 棕 0.32 0.18 24 棕 0.32 0.18 40 棕 9 蓝 0.32 0.17 25 蓝 0.33 0.19 41 蓝 10 桔 0.33 0.18 26 桔 0.34 0.19 42 桔 11 绿 0.33 0.18 27 绿 0.32 0.17 43 绿 12 棕 0.32 0.17 28 棕 0.32 0.17 44 棕 13 蓝 0.33 0.18 29 蓝 0.33 0.18 45 蓝 14 桔 0.34 0.20 30 桔 0.34 0.18 46 桔 15 绿 0.32 0.17 31 绿 0.32 0.17 47 绿 16 棕 0.32 0.17 32 棕 0.32 0.17 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3642米测试端别 B端实测长度 3694米测试人： 郭剑记录人： 刘威 测试日期： 2011 年 1 月 11 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-8B 1 出厂盘号 F09993 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.33 0.18 33 蓝 2 桔 0.32 0.18 18 桔 0.33 0.18 34 桔 3 绿 0.33 0.19 19 绿 0.33 0.18 35 绿 4 棕 0.32 0.17 20 棕 0.32 0.17 36 棕 5 蓝 0.32 0.17 21 蓝 0.32 0.17 37 蓝 6 桔 0.32 0.18 22 桔 0.32 0.17 38 桔 7 绿 0.32 0.18 23 绿 0.32 0.18 39 绿 8 棕 0.33 0.19 24 棕 0.34 0.19 40 棕 9 蓝 0.34 0.20 25 蓝 0.34 0.19 41 蓝 10 桔 0.32 0.17 26 桔 0.34 0.19 42 桔 11 绿 0.32 0.18 27 绿 0.32 0.18 43 绿 12 棕 0.33 0.18 28 棕 0.33 0.19 44 棕 13 蓝 0.32 0.18 29 蓝 0.32 0.17 45 蓝 14 桔 0.32 0.18 30 桔 0.32 0.18 46 桔 15 绿 0.34 0.19 31 绿 0.32 0.18 47 绿 16 棕 0.32 0.17 32 棕 0.32 0.18 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 2008米测试端别 B端实测长度 2034米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 11 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09740配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm 1310nm1550n m 1 蓝 0.32 0.18 17 蓝 33 蓝 2 桔 0.32 0.18 18 桔 34 桔 3 绿 0.32 0.19 19 绿 35 绿 4 棕 0.32 0.18 20 棕 36 棕 5 蓝 0.33 0.19 21 蓝 37 蓝 6 桔 0.32 0.17 22 桔 38 桔 7 绿 0.32 0.18 23 绿 39 绿 8 棕 0.32 0.18 24 棕 40 棕 9 蓝 25 蓝 41 蓝 10 桔 26 桔 42 桔 11 绿 27 绿 43 绿 12 棕 28 棕 44 棕 13 蓝 29 蓝 45 蓝 14 桔 30 桔 46 桔 15 绿 31 绿 47 绿 16 棕32 棕48 棕备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3001米测试端别 B端实测长度 3058米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 11 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09736 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.34 0.20 33 蓝 2 桔 0.33 0.17 18 桔 0.33 0.17 34 桔 3 绿 0.32 0.17 19 绿 0.32 0.17 35 绿 4 棕 0.34 0.19 20 棕 0.32 0.17 36 棕 5 蓝 0.32 0.17 21 蓝 0.33 0.18 37 蓝 6 桔 0.32 0.17 22 桔 0.32 0.18 38 桔 7 绿 0.32 0.17 23 绿 0.34 0.20 39 绿 8 棕 0.33 0.19 24 棕 0.33 0.19 40 棕 9 蓝 0.32 0.18 25 蓝 0.33 0.17 41 蓝 10 桔 0.32 0.18 26 桔 0.33 0.17 42 桔 11 绿 0.32 0.18 27 绿 0.32 0.17 43 绿 12 棕 0.32 0.18 28 棕 0.32 0.18 44 棕 13 蓝 0.32 0.18 29 蓝 0.32 0.17 45 蓝 14 桔 0.34 0.20 30 桔 0.32 0.17 46 桔 15 绿 0.32 0.18 31 绿 0.32 0.17 47 绿 16 棕 0.32 0.18 32 棕 0.32 0.17 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3143米测试端别 B端实测长度 3193米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 11 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09734 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.32 0.17 33 蓝 2 桔 0.33 0.19 18 桔 0.32 0.17 34 桔 3 绿 0.32 0.17 19 绿 0.32 0.18 35 绿 4 棕 0.32 0.17 20 棕 0.33 0.19 36 棕 5 蓝 0.32 0.18 21 蓝 0.34 0.20 37 蓝 6 桔 0.34 0.20 22 桔 0.33 0.19 38 桔 7 绿 0.33 0.18 23 绿 0.32 0.19 39 绿 8 棕 0.32 0.17 24 棕 0.32 0.18 40 棕 9 蓝 0.32 0.17 25 蓝 0.33 0.19 41 蓝 10 桔 0.33 0.18 26 桔 0.32 0.17 42 桔 11 绿 0.32 0.17 27 绿 0.32 0.17 43 绿 12 棕 0.32 0.17 28 棕 0.34 0.20 44 棕 13 蓝 0.32 0.17 29 蓝 0.33 0.19 45 蓝 14 桔 0.34 0.20 30 桔 0.32 0.18 46 桔 15 绿 0.33 0.19 31 绿 0.32 0.18 47 绿 16 棕 0.33 0.19 32 棕 0.32 0.18 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 4107米测试端别 B端实测长度 4164米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 11 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09744 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.33 0.18 33 蓝 2 桔 0.32 0.19 18 桔 0.32 0.17 34 桔 3 绿 0.33 0.18 19 绿 0.34 0.20 35 绿 4 棕 0.34 0.17 20 棕 0.32 0.17 36 棕 5 蓝 0.32 0.17 21 蓝 0.32 0.17 37 蓝 6 桔 0.32 0.17 22 桔 0.32 0.17 38 桔 7 绿 0.32 0.17 23 绿 0.32 0.17 39 绿 8 棕 0.34 0.20 24 棕 0.33 0.18 40 棕 9 蓝 0.34 0.20 25 蓝 0.34 0.18 41 蓝 10 桔 0.33 0.18 26 桔 0.34 0.18 42 桔 11 绿 0.32 0.18 27 绿 0.32 0.18 43 绿 12 棕 0.32 0.18 28 棕 0.33 0.17 44 棕 13 蓝 0.32 0.18 29 蓝 0.33 0.19 45 蓝 14 桔 0.33 0.18 30 桔 0.34 0.19 46 桔 15 绿 0.34 0.18 31 绿 0.32 0.19 47 绿 16 棕 0.34 0.20 32 棕 0.32 0.17 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 1818米测试端别 B端实测长度 1843米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 12 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09746 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.19 17 蓝 0.32 0.17 33 蓝 2 桔 0.32 0.18 18 桔 0.32 0.17 34 桔 3 绿 0.32 0.18 19 绿 0.32 0.17 35 绿 4 棕 0.32 0.18 20 棕 0.33 0.18 36 棕 5 蓝 0.33 0.18 21 蓝 0.32 0.17 37 蓝 6 桔 0.32 0.19 22 桔 0.32 0.17 38 桔 7 绿 0.34 0.19 23 绿 0.34 0.20 39 绿 8 棕 0.34 0.20 24 棕 0.33 0.18 40 棕 9 蓝 0.33 0.18 25 蓝 0.33 0.18 41 蓝 10 桔 0.34 0.19 26 桔 0.32 0.18 42 桔 11 绿 0.32 0.17 27 绿 0.33 0.18 43 绿 12 棕 0.32 0.17 28 棕 0.34 0.18 44 棕 13 蓝 0.34 0.20 29 蓝 0.32 0.17 45 蓝 14 桔 0.32 0.18 30 桔 0.32 0.17 46 桔 15 绿 0.32 0.18 31 绿 0.32 0.17 47 绿 16 棕 0.33 0.19 32 棕 0.32 0.17 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 277米测试端别 B端实测长度 284米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 12 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09730 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.32 0.18 33 蓝 2 桔 0.32 0.18 18 桔 0.32 0.18 34 桔 3 绿 0.33 0.19 19 绿 0.32 0.19 35 绿 4 棕 0.32 0.17 20 棕 0.33 0.18 36 棕 5 蓝 0.32 0.17 21 蓝 0.33 0.18 37 蓝 6 桔 0.32 0.17 22 桔 0.32 0.17 38 桔 7 绿 0.34 0.20 23 绿 0.34 0.20 39 绿 8 棕 0.33 0.19 24 棕 0.32 0.17 40 棕 9 蓝 0.33 0.19 25 蓝 0.32 0.17 41 蓝 10 桔 0.34 0.20 26 桔 0.32 0.17 42 桔 11 绿 0.32 0.17 27 绿 0.32 0.17 43 绿 12 棕 0.32 0.17 28 棕 0.33 0.18 44 棕 13 蓝 0.32 0.17 29 蓝 0.34 0.20 45 蓝 14 桔 0.33 0.19 30 桔 0.32 0.17 46 桔 15 绿 0.32 0.18 31 绿 0.32 0.17 47 绿 16 棕 0.34 0.19 32 棕 0.32 0.17 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3003米测试端别 B端实测长度 3099米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 12 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09732 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.33 0.19 33 蓝 2 桔 0.33 0.18 18 桔 0.33 0.19 34 桔 3 绿 0.32 0.17 19 绿 0.33 0.19 35 绿 4 棕 0.34 0.19 20 棕 0.32 0.18 36 棕 5 蓝 0.32 0.17 21 蓝 0.34 0.18 37 蓝 6 桔 0.32 0.17 22 桔 0.34 0.19 38 桔 7 绿 0.32 0.17 23 绿 0.32 0.19 39 绿 8 棕 0.32 0.18 24 棕 0.32 0.17 40 棕 9 蓝 0.33 0.19 25 蓝 0.32 0.17 41 蓝 10 桔 0.33 0.19 26 桔 0.32 0.18 42 桔 11 绿 0.32 0.18 27 绿 0.32 0.18 43 绿 12 棕 0.32 0.17 28 棕 0.32 0.18 44 棕 13 蓝 0.32 0.17 29 蓝 0.33 0.17 45 蓝 14 桔 0.32 0.17 30 桔 0.34 0.20 46 桔 15 绿 0.32 0.17 31 绿 0.32 0.17 47 绿 16 棕 0.32 0.17 32 棕 0.32 0.18 48 棕 备注端别 外 测试仪表 型号 OTDR 安利9076B制造长度 3002米测试端别 B端实测长度 3058米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 12 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09733 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.34 0.20 33 蓝 2 桔 0.32 0.18 18 桔 0.33 0.19 34 桔 3 绿 0.32 0.18 19 绿 0.32 0.18 35 绿 4 棕 0.33 0.19 20 棕 0.33 0.18 36 棕 5 蓝 0.32 0.19 21 蓝 0.32 0.17 37 蓝 6 桔 0.32 0.17 22 桔 0.32 0.17 38 桔 7 绿 0.33 0.18 23 绿 0.32 0.17 39 绿 8 棕 0.32 0.17 24 棕 0.32 0.18 40 棕 9 蓝 0.32 0.17 25 蓝 0.33 0.18 41 蓝 10 桔 0.32 0.17 26 桔 0.34 0.19 42 桔 11 绿 0.32 0.18 27 绿 0.33 0.18 43 绿 12 棕 0.33 0.19 28 棕 0.32 0.17 44 棕 13 蓝 0.32 0.17 29 蓝 0.32 0.17 45 蓝 14 桔 0.32 0.17 30 桔 0.32 0.18 46 桔 15 绿 0.32 0.17 31 绿 0.32 0.18 47 绿 16 棕 0.32 0.17 32 棕 0.32 0.18 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3002米测试端别 B端实测长度 3033米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 12日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09735 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.17 17 蓝 0.34 0.20 33 蓝 2 桔 0.34 0.19 18 桔 0.34 0.19 34 桔 3 绿 0.33 0.19 19 绿 0.33 0.19 35 绿 4 棕 0.32 0.18 20 棕 0.32 0.19 36 棕 5 蓝 0.32 0.17 21 蓝 0.32 0.17 37 蓝 6 桔 0.32 0.17 22 桔 0.32 0.18 38 桔 7 绿 0.32 0.17 23 绿 0.34 0.19 39 绿 8 棕 0.32 0.17 24 棕 0.33 0.19 40 棕 9 蓝 0.33 0.18 25 蓝 0.33 0.18 41 蓝 10 桔 0.32 0.18 26 桔 0.32 0.18 42 桔 11 绿 0.32 0.18 27 绿 0.33 0.17 43 绿 12 棕 0.34 0.19 28 棕 0.34 0.19 44 棕 13 蓝 0.33 0.19 29 蓝 0.32 0.18 45 蓝 14 桔 0.34 0.20 30 桔 0.32 0.17 46 桔 15 绿 0.32 0.18 31 绿 0.32 0.17 47 绿 16 棕 0.32 0.18 32 棕 0.32 0.17 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3994米测试端别 B端实测长度 4031米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 12 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F10056 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.32 0.17 33 蓝 2 桔 0.32 0.18 18 桔 0.32 0.17 34 桔 3 绿 0.33 0.19 19 绿 0.33 0.18 35 绿 4 棕 0.34 0.20 20 棕 0.32 0.17 36 棕 5 蓝 0.32 0.17 21 蓝 0.32 0.17 37 蓝 6 桔 0.32 0.17 22 桔 0.34 0.20 38 桔 7 绿 0.32 0.17 23 绿 0.33 0.19 39 绿 8 棕 0.32 0.18 24 棕 0.34 0.20 40 棕 9 蓝 0.32 0.18 25 蓝 0.32 0.18 41 蓝 10 桔 0.32 0.17 26 桔 0.33 0.18 42 桔 11 绿 0.33 0.19 27 绿 0.34 0.20 43 绿 12 棕 0.32 0.17 28 棕 0.32 0.18 44 棕 13 蓝 0.34 0.20 29 蓝 0.32 0.18 45 蓝 14 桔 0.33 0.18 30 桔 0.32 0.17 46 桔 15 绿 0.32 0.18 31 绿 0.32 0.17 47 绿 16 棕 0.34 0.19 32 棕 0.32 0.17 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3055米测试端别 B端实测长度 3114米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 12 日JS/SG/A 026京 石 客 专光缆 单 盘 测 试 记 录 表光缆型号GYT2A53-32B1 出厂盘号 F09741 配盘编号光纤号 色谱 衰 减(dB/km) 光纤号 色谱 衰 减(dB/km) 光纤号色谱 衰 减(dB/km)1310nm 1550nm 1310nm 1550nm1310nm1550n m 1 蓝 0.32 0.18 17 蓝 0.32 0.17 33 蓝 2 桔 0.32 0.17 18 桔 0.32 0.18 34 桔 3 绿 0.33 0.18 19 绿 0.34 0.19 35 绿 4 棕 0.32 0.18 20 棕 0.33 0.19 36 棕 5 蓝 0.32 0.17 21 蓝 0.32 0.18 37 蓝 6 桔 0.32 0.17 22 桔 0.34 0.20 38 桔 7 绿 0.34 0.20 23 绿 0.33 0.19 39 绿 8 棕 0.33 0.19 24 棕 0.32 0.18 40 棕 9 蓝 0.32 0.17 25 蓝 0.32 0.18 41 蓝 10 桔 0.32 0.17 26 桔 0.33 0.20 42 桔 11 绿 0.33 0.18 27 绿 0.34 0.20 43 绿 12 棕 0.33 0.19 28 棕 0.34 0.20 44 棕 13 蓝 0.34 0.20 29 蓝 0.33 0.17 45 蓝 14 桔 0.32 0.18 30 桔 0.32 0.17 46 桔 15 绿 0.33 0.17 31 绿 0.32 0.17 47 绿 16 棕 0.32 0.17 32 棕 0.32 0.18 48 棕 备注端别 B 外 测试仪表 型号 OTDR 安利9076B制造长度 3002米测试端别 B端实测长度 3035米测试人： 郭剑 记录人： 刘威 测试日期：2011 年 1 月 12 日光纤号色谱 衰 减(dB/km)光纤号色谱 衰 减(dB/km)光纤号色谱 衰 减(dB/km) 1310nm1550nm 1310nm1550nm1310nm1550nm1 蓝 0.32 0.18 17 蓝 0.32 0.18 33 蓝 2 桔 0.32 0.18 18 桔 0.32 0.18 34 桔 3 绿 0.34 0.20 19 绿 0.32 0.17 35 绿 4 棕 0.33 0.19 20 棕 0.33 0.18 36 棕 5 蓝 0.32 0.19 21 蓝 0.34 0.20 37 蓝 6 桔 0.32 0.19 22 桔 0.34 0.20 38 桔 7 绿 0.33 0.19 23 绿 0.32 0.17 39 绿 8 棕 0.34 0.20 24 棕 0.32 0.17 40 棕 9 蓝 0.32 0.18 25 蓝 0.33 0.19 41 蓝 10 桔 0.33 0.18 26 桔 0.34 0.20 42 桔 11 绿 0.34 0.19 27 绿 0.32 0.18 43 绿 12 棕 0.33 0.18 28 棕 0.32 0.18 44 棕 13 蓝 0.32 0.17 29 蓝 0.32 0.18 45 蓝 14 桔 0.32 0.17 30 桔 0.32 0.17 46 桔 15 绿 0.33 0.18 31 绿 0.32 0.17 47 绿 16 棕 0.34 0.19 32 棕 0.32 0.17 48 棕 备注。

京沪高速铁路通信系统工程编号：JH/TX 005单盘漏泄同轴电缆测试作业指导书中国铁路通信信号集团公司京沪高速铁路四电系统集成第八工区施工项目部2010年6月发布2010 年6月实施1适用范围适用于铁路GSM-R通信工程单盘漏泄同轴电缆测试。

2作业准备2.1内业技术准备该项施工作业进行前应认真阅读并审核施工图纸，澄清有关技术问题，对相关作业人员进行技术交底，熟悉有关规范及技术标准，制定安全保证措施。

2.2外业技术准备作业人员应准备相关技术文件资料，明确测试内容及测试方法，并做好记录。

3技术要求3.1单盘泄漏同轴电缆的内外导体直流电阻、绝缘介电强度、绝缘电阻等电器特性指标应符合表1的要求。

表1 单盘泄漏同轴电缆电气特性指标3.2漏泄同轴电缆的交流电气特性宜作为批量出厂前在厂内进行抽测项目，或采用工厂提供的出厂测试记录。

交流电气特性主要检查特性阻抗、电压驻波比、标称耦合损耗、传输衰减等，指标应符合设计要求。

详细特性指标见表2表2 泄漏同轴电缆出厂测试电气特性指标4施工程序与工艺流程4.1 施工程序施工准备一漏泄同轴电缆检查一主要电气特性测试一测试记录一端头恢复4.2工艺流程5施工要求5.1施工准备施工前除做好技术准备外，还要准备好测试仪器及工具。

5.2漏缆检查5.2.1核对电缆盘标识、盘号、盘长，检查包装有无破损、漏泄同轴电缆有无压扁损坏等现象，并做好记录。

5.2.2收集漏泄同轴电缆出场纪录、合格证，根据出场测试记录检查漏泄同轴电缆的电气特性和物理性能（低烟、无卤、阻燃、防紫外线），满足设计要求。

5.3电气特性测试5.3.1电缆端头开剥。

单盘电缆端头开剥一般为100mm--150mm （不包括出厂原封焊粘连部分）。

对电缆头及其附近部位的压扁、撞伤，视情况进行切除后，再进行开剥。

5.3.2检查检查电缆护套上的标志是否符合规定要求，每个1米喷印的电缆长度、制造厂名称或代号、电缆型号、制造年份和以米为单位的长度标志，长度标志的间距误差应不大于5%o 标志颜色应清晰可辨。
