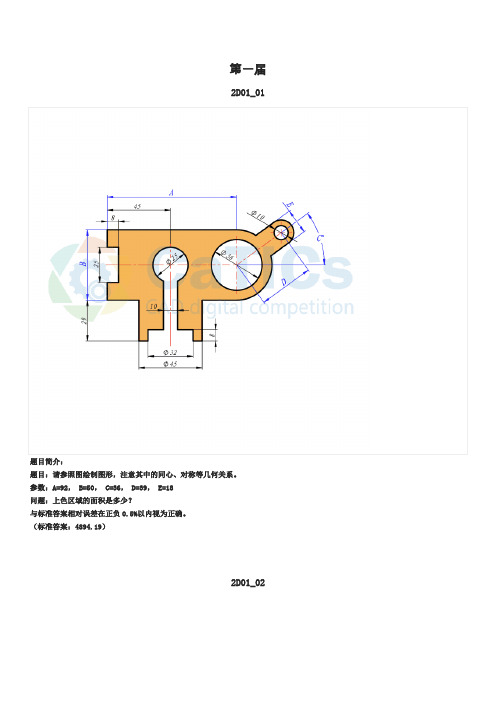

第一届2D01_01题目简介：题目：请参照图绘制图形，注意其中的同心、对称等几何关系。
参数：A=92， B=50， C=36， D=39， E=18问题：上色区域的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：4894.19）2D01_02题目简介：题目：参照图绘制图形，注意其中的对称、同心、相切等几何关系。
参数：A=22， B=132， C=15， D=15问题：图中上色部分的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：6120.23）2D01_03题目简介：题目：参照图绘制图形，注意其中的竖直、水平、相切等几何关系。
参数：A=108， B=42， C=25， D=14问题：图形中上色区域的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：8309.27）2D01_04题目简介：题目：参照图绘制图形，注意其中的同心、相切等几何关系。
参数：A=130， B=50， C=30， D=15问题：图形上色区域的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：85337.90）2D01_05题目简介：题目：参照图绘制图形，注意其中的同心、相切等几何关系。
参数：A=52， B=32， C=98， D=15问题：图形绿色区域的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：3799.62）2D01_06题目简介：题目：参照图绘制图形，注意其中的中点、水平、同心、相切等几何关系。
参数：A=100， B=80， C=5， D=50问题：图中上色部分的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：8616.73）题目简介：题目：参照下图绘制图形，注意其中的水平、竖直、相切等几何关系。
参数：A=189， B=145， C=29， D=96问题：图中绿色区域的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。
参考考评分标准第一期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋30＝45分）①按照各零件图中所注尺寸生成12个零件的实体造型，并做适当润饰:（1）阀体1；（2）套筒2；（3）螺帽3；（4）阀门4；（5）垫圈5；（6）凹环6；（7）填料7；（8）螺帽8；（9）把手9；（10）螺母10；（11）调节螺帽11；（12）凸环12。
②用零件名称做为文件名保存在以考生姓名为名称的文件夹中。
套筒2共2分其中：圆柱和孔1分，螺纹1分。
螺帽共4分其中：正六边形1分，30度倒角1分，螺纹1分,退刀槽1分垫圈5共1分凹环6共2分其中：圆柱1分，锥面1分填料7共2分其中：圆柱1分，锥面1分螺帽8共4分其中：六棱柱1分，30度倒角1分，退刀槽1分，其它1分把手9共3分其中：圆柱及圆角1分,把1分，方孔1分螺母10共3分其中：正六边形1分，30度倒角1分，螺纹及螺纹倒角1分凸环12共2分其中：圆柱1分，锥凸台1分二、装配（20分）①按照旋转开关的装配图，将生成的零件实体装配成旋转开关的装配体;②生成爆炸图，拆解顺序要与装配顺序相匹配；生成爆炸图2分三、根据阀体三维模型生成阀体的二维零件图，或根据旋转开关装配体生成旋转开关的二维装配图（25分）零件图要求：与所给阀体的零件图内容一致。
分值分配如下：1视图共14分，其中：A3图纸幅面1分;俯视图主要采用三维模型投影得到，3分;主视图主要采用三维模型投影得到，3分;主视图肋板无剖面线，表达正确，3分。
肋板移出剖面，2分;A-A局部剖主要采用三维模型投影得到,2分。
②标注尺寸共6分，其中：尺寸数字为2.5号字，1分；每7个尺寸标注正确1分，共5分（不计圆角半径,共有30个线性尺寸、2个角度尺寸、3个倒角尺寸）。
3其它共5分，其中：技术要求和填写标题栏等文字，1分表面结构要求，每4个粗糙度符号1分（视图中共15个粗糙度符号，图纸右下角3组粗糙度符号算作1个），共4分。
（完整版）CAD考试试题库及参考答案CAD 考试试题库及参考答案一、单项选择1 、AUTOCAD 的坐标体系，包括世界坐标和（ D ）坐标系。
A 、绝对坐标B 、平面坐标C、相对坐标D、用户坐标2、当进入了AUTOCAD 环境中（即AUTOCAD 的图形编辑器）时，缺省时所建立的坐标系统为（ B ） A 、用户坐标系 B 、世界坐标系C、相对坐标系D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（ B ）A 、执行COPY （复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE 命令画出一个矩形，该矩形中有___B___ 图元实体。
A．1 个B．4个C．不一定D．5 个6、用STRETCH 命令中的窗口方式完全将物体选中，则该操作与采用__B___ 命令相同。
A．PAN B．MOVE C．SCALE D．COPY7、在执行FILLET 命令时，先应设置__A ___ 。
A．圆弧半径R B．距离 D C ．角度值D．内部块Block8、剪切物体需用___A___ 命令。
A．Trim B．Extend C．Stretch D ．Chamfer9、当使用LINE 命令封闭多边形时，最快的方法是__A ___ 。
A ．输入 C 回车B ．输入 B 回车C．输入PLOT 回车D．输入DRAW 回车10 、AutoCAD 中的图层数最多可设置为__B ___ 。
A．10 层B．没有限制C．5 层D．256 层11 、CP 是哪个命令的热键名__B ___ 。
A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT12．ARC 子命令中的（S，E，A）指的是哪种画圆弧方式__D __ 。
A ．起点、圆心、终点B ．起点、终点、半径C．起点、圆心、圆心角落 D ．起点、终点、圆心角13 、CIRCLE 命令中的TTR 选项是指用__D __ 方式画圆弧。
CAD工业设计考试试题含答案1、()是用来支承轴的标准部件。
A、键B、齿轮C、滚动轴承D、销答案：C2、关于螺距误差，下列说法错误的是()A、螺距误差既会影响螺纹的旋合性也会影响连接螺纹的可靠性B、螺距误差包括累积误差和局部误差两部分C、螺距的局部误差与旋合长度有关，而累积误差与旋合长度无关D、将螺距误差换算成中径的补偿值，称为螺距误差的中径当量答案：C3、既支承回转零件，有传递动力的轴称为()A、心轴B、转轴C、传动轴答案：B4、关于杠杆百分表的使用特点，下列说法中错误的是()A、杠杆百分表体积较小，且杠杆测头的位移方向可以改变B、尤其适用于小孔的测量C、在机床上校正工件时使用灵活D、杠杆百分表的测头必须垂直于工件被测表面答案：D5、用游标卡尺测量工件的轴颈尺寸属于()A、直接测量、绝对测量B、直接测量、相对测量C、间接测量、绝对测量D、间接测量、相对测量答案：A6、表示机器或部件的图样称为()。
A、零件图B、装配图C、轴侧图D、三视图答案：B7、()是一组图形的核心，画图和看图都是从该图开场的。
A、主视图B、俯视图C、左视图D、右视图答案：A8、当同一机件上有几个被放大的局部时，应用()数字。
A、阿拉伯B、罗马C、英文D、中文答案：B9、对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些构造都不画剖面符号，而用()将它们与其邻接局局部开。
A、粗实线B、细实线C、虚线D、细点画线答案：A10、下列哪一项不是3D 打印抛光机控制系统组成部分?()A、开关控制B、时间控制C、适度控制D、温度控制答案：C11、3DP技术使用的原材料是。
()A、金属材料B、粉末材料C、高分子材料D、光敏树脂答案：B12、用百分表测量工件的长度尺寸时，所采用的测量方法是()A、直接测量、绝对测量B、直接测量、相对测量C、间接测量、绝对测量D、间接测量、相对测量答案：B13、将机件向根本投影面投射所得的视图称为()视图。
A、根本B、局部C、斜D、向答案：B14、以下哪种3D 打印技术在金属增材制造中使用最多?()A、FDMB 、SLAC、3DPD 、SLS答案：D15、计量器具能准确读出的最小单位数值就是计量器具的()A、校正值B、示值误差C、分度值D、刻度间距答案：C16、以下哪种铸铁的断口呈灰黑色()A、马口铁B、白口铸铁C、麻口铸铁D、灰铸铁答案：D17、20CrMnTi 按用途和热处理特点属于()A、合金渗碳钢B、合金调质钢C、合金弹簧钢D、合金工具钢答案：A18、在孔或轴的根本尺寸后面，注出根本偏差代号和公差等级，这种标注形式用于()的零件图上。
2016 年全国职业院校技术大赛中职组建筑CAD赛项试题2016 年全国职业院校技术大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1. 依据所给构件正立面图和平面图，选择正确的左边立面图。
（）2. 根据所给构件正立面图和左侧立面图，选择正确的平面图。
（）3. 依据所给正立面图和左边立面图，选择正确的平面图。
（）4. 依据所给 1-1 、3-3 剖面图，选择正确的 2-2 剖面图。
()5. 已知构件平面图与正立面图，请选择正确的1-1 剖面图。
（）6. 已知某构件的正立面图和左边立面图，请选择正确的平面镜像图。
（）7. 以下图为工字钢的移出断面图，表达正确的选项是（）。
8. 以下哪个符号为室外总平面图的标高符号？（）9. 请选择对于散水结构详图说法正确的一项。
（）A. 建施 2 中的 9 号详图B.建施9中的2号详图C.建施 1 中的 9 号详图D.建施9中的1号详图10. 图示为石材幕墙干挂龙骨的断面请，选择石材、角钢、柱子资料图例表示均正确的选项（。
）11. 图中混凝土基础刚性角都知足要求，但截面形式不合理的是（）。
12. 图中地下室卷材防水结构正确的选项是（）。
13. 以下明沟结构表达有误的是（）。
14. 水平防潮层作法不正确的选项是（）。
15.以下图中板厚为()。
16.图示木地面的结构方式为（）。
A．空铺式B．实铺式C．粘贴式D．拼装式17.图示中热力管道办理错误的选项是（）。
18.图中梯段净高表达正确的选项是（）。
19.以下图为某建筑二层安全分散楼梯平面图，其安全分散设计合理的是（）。
20.已知楼梯平面图，请选择楼梯剖面图B-B正确的一项。
（）21. 图中开向公共走道的窗，其标高设计合理的一项为哪一项（）。
22. 以下选项中门的开启方式合理的选项是（）。
23. 以下屋顶坡度表示方法不正确的选项是（）。
24. 屋面卷材铺贴方向合理的是（）。
A. ① ③B. ① ④C. ② ③D. ① ③ ④25.以下房子选址合理的是（）。
2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．6.在画多段线时，可以用哪一个选项来改变线宽?( )。
AA)宽度B)方向C)半径D)长度2．一条直线通过两点(0，0，0)和(1，1，0)，另外一条直线通过两点(1，1，1)和(1，0，0)，两条直线间的最短距离是( )。
答案：B3．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间4．当光标处于绘图区内，使用( C )可调用一次性特殊点捕捉光标菜单A)TAB＋鼠标器右键单击B)TLT＋鼠标器右键单击C)SHIFT＋鼠标器右键单击D)鼠标器右键单击CAD中自动保存时，临时文件的扩展名为( D )A)DWGB)DWTC)DLLD)AC$5．用对象捕捉OSNAP方式捕捉圆周或圆弧上的切线点用( )捕捉方式。
CA)圆心CENTERB)中点MIKPOINTC)切点TANGENTD)QUADRANTAutoCAD允许一幅图包含( )层。
CA)8个B)4个C)无限制D)16个6．一组同心圆可由一个已画好的圆用( )命令来实现。
DA)STRETCH(伸展)B)MOVE(移动)C)EXTEND(延伸)D)OFFSET(偏移)7．在AutoCAD系统中，每一个图形实体都有?图形属性( )。
CA)层，线型B)层，颜色C)层，颜色，线型D)层，字型，颜色AutoCAD系统中，命令行与文本窗口切换的快捷键为( )。
AA)F2B)F6C)F9D)F8Spline(样条曲线)命令不能使用下面的?命令进行编辑( )。
DA)EraseB)MoveC)TrimD)Explode8．改变图形实际位置的命令是( )。
BA)MOVE或PANB)MOVEC)PAND)OFFSET( )命令用于重生成当前视窗中的图形并刷新当前视窗。
CAD职业技能鉴定考试试题第一单元文件操作1.1 第1题【操作要求】1.建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。
2.保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在考生文件夹中。
【执行过程】执行“格式/图形界线”，设置图形范围为120×90；命令: limits重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:指定右上角点 <420.0000,297.0000>: 120,90执行“格式/图层”，单击0层，设置0层颜色为红色；执行“文件/另存为…”，文件名为“kscad1-1”，扩展名为“DWT”，保存在考试指定的文件夹中。
1.2 第2题【操作要求】1.建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100,设此线型为当前线型，设置合理的线型比例。
2.保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在考生文件夹中。
【执行过程】执行“格式/图形界线”命令；命令: limits重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:指定右上角点 <420.0000,297.0000>: 1200,900执行“格式/图层”，设置0层线型为acad_iso03w100，单击0层线型处Continuous,出现“选择线型”对话框，单击“加载…”按钮，在“可用线型”中选择指定线型名（第2个），单击“确定”，在“已加载的线型”中再选择加载的线型，选择“确认”，回到图层管理器界面，单击“应用”、“确定”；执行“格式/线型”，单击“显示细节”，默认“全局比例因子”为1，在屏幕上画直线，虚线效果存在，线型比例为1，可以使用；执行“文件/另存为…”，文件名为“kscad1-2”，扩展名为“DWT”，保存在考试指定的文件夹中。
参考考评分标准第一期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋30＝45分）①按照各零件图中所注尺寸生成12个零件的实体造型，并做适当润饰:（1）阀体1；（2）套筒2；（3）螺帽3；（4）阀门4；（5）垫圈5；（6）凹环6；（7）填料7；（8）螺帽8；（9）把手9；（10）螺母10；（11）调节螺帽11；（12）凸环12。
②用零件名称做为文件名保存在以考生姓名为名称的文件夹中。
套筒2共2分其中：圆柱和孔1分，螺纹1分。
螺帽共4分其中：正六边形1分，30度倒角1分，螺纹1分,退刀槽1分垫圈5共1分凹环6共2分其中：圆柱1分，锥面1分填料7共2分其中：圆柱1分，锥面1分螺帽8共4分其中：六棱柱1分，30度倒角1分，退刀槽1分，其它1分把手9共3分其中：圆柱及圆角1分,把1分，方孔1分螺母10共3分其中：正六边形1分，30度倒角1分，螺纹及螺纹倒角1分凸环12共2分其中：圆柱1分，锥凸台1分二、装配（20分）①按照旋转开关的装配图，将生成的零件实体装配成旋转开关的装配体;②生成爆炸图，拆解顺序要与装配顺序相匹配；生成爆炸图2分三、根据阀体三维模型生成阀体的二维零件图，或根据旋转开关装配体生成旋转开关的二维装配图（25分）零件图要求：与所给阀体的零件图内容一致。
分值分配如下：1视图共14分，其中：A3图纸幅面1分;俯视图主要采用三维模型投影得到，3分;主视图主要采用三维模型投影得到，3分;主视图肋板无剖面线，表达正确，3分。
肋板移出剖面，2分;A-A局部剖主要采用三维模型投影得到,2分。
②标注尺寸共6分，其中：尺寸数字为2.5号字，1分；每7个尺寸标注正确1分，共5分（不计圆角半径,共有30个线性尺寸、2个角度尺寸、3个倒角尺寸）。
3其它共5分，其中：技术要求和填写标题栏等文字，1分表面结构要求，每4个粗糙度符号1分（视图中共15个粗糙度符号，图纸右下角3组粗糙度符号算作1个），共4分。
三明学院历年三维P r o e考题整理首先掌握一些基础的操作：如下五图熟练掌握以下考题就解决了大部分的问题，望初学者认真学习三维CAD工程师考试试卷A卷考试时间150分钟，总分100分一、考试要求：1.在E盘中新建“学号-姓名拼音”命名的文件夹,考试的全部文件保存在此文件夹下。
其中选择题及判断题的答题结果以Word格式存盘，命名为“答题结果”；绘图题命名及存盘方式见题目具体要求。
2.按照老师的要求上传到指定位置。
二、考试题目（一）.选择题。
（每小题1分，共5分。
）1. 当镜向草图实体时，____几何关系被增加。
（）A. 镜向B. 对称C. 共线D. 相等2. 图样上一般的退刀槽，其尺寸的标注形式为：（）A.槽宽×直径或槽宽×槽深B.槽深×直径C.直径×槽宽D.直径×槽深3. 一张A1幅面图纸相当于____张A3幅面图纸。
（）A.2B.3C.4D.54. 产品图样中所标注的尺寸，未另加说明时，则指所示机件的____。
（）A. 最后完工尺寸B. 原坯料尺寸C. 加工中尺寸D. 参考尺寸5. 按所给定的主、左视图，下列相对应的俯视图正确的是____。
（）A B C D（二）.判断题。
（每小题1分，共5分。
）1. 视图主要用来表达机件的外部结构形状，一般只画机件的可见部分，必要时才画出其不可见部分。
（）2.齿轮的分度圆线应用细实线来表示。
（）3. 在车间一般工艺条件下可以保证的公差，在零件图形上不必注出尺寸公差。
（）4. 某图样的标题栏中的比例为1:2，表达某一局部结构而单独画出的图形上方标注的比例是l:l，则此图形应称为局部放大图。
（）5. 无论是外螺纹或内螺纹，在剖视或断面图中的剖面线都应画到牙顶线。
（）（三）.绘图题。
（共90分）1. 根据给定各零件图，建立其三维模型。
文件名按给定零件名称存盘。
（40分）2.参照给定的装配示意图，建立其三维装配模型。
可编辑修改精选全文完整版第七届全国信息技术应用水平大赛预赛试题二维CAD机械设计一、单选题：（每小题1分）1.图样中的图框有内、外两框，外框表示图纸边界，用（）绘制，其大小为幅面尺寸。
【答案】B【分数】1分【选项】A、粗实线B、细实线C、虚线D、点画线2.图样上标题栏的位置配置在图纸的（）。
【答案】D【分数】1分【选项】A、左上方B、左下方C、右上角D、右下角3.国家技术制图基本要求规定，图样中汉字的高度h不应小于3.5mm，其字宽一般为（）。
【答案】C【分数】1分【选项】A、1/3hB、hC、h/D、h24.国家技术制图基本要求规定，比例是指（）之比。
【答案】A【分数】1分【选项】A、图样中机件要素的线性尺寸与实际机件的线性尺寸之比B、实际机件要素的线性尺寸与图样中机件的线性尺寸之比C、1：5D、2：15.根据基准作用的不同，一般将基准分为设计基准和（）。
【答案】B【分数】1分【选项】A、测量基准B、工艺基准C、安装基准D、工序基准6.机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小以及绘图的准确度（）。
图样中的尺寸在没有特别说明的情况下，均以为（）单位。
【答案】C【分数】1分【选项】A、无关；厘米B、有关；厘米C、无关；毫米D、有关；毫米7.机械制图国家标准规定汉字应该书写成（）。
【答案】B【分数】1分【选项】A、草体B、长仿宋体C、楷体D、黑体8.平面与圆球面相交，其空间截交线是（）。
【答案】A【分数】1分【选项】A、圆B、直线C、双曲线D、椭圆9.依据投影线之间的相互位置关系，分投影可为（）和（）两大类。
【答案】A【分数】1分【选项】A、中心投影法；平行投影法B、中心投影法；正投影法C、平行投影法；正投影法D、正投影法；斜投影法。
10.OX轴方向为物体的长度方向，表示（）方位；OY轴方向为物体的宽度方向，表示（）方位；OZ轴方向为物体的高度方向，表示（）方位。
【答案】A【分数】1分【选项】A、左、右；前、后；上、下B、上、下；前、后；左、右C、左、右；上、下；前、后D、前、后；上、下；左、右10.从物体的前面向后看，在V面上得到的视图称为（）。
熟练掌握以下考题就解决了大部分的问题，考试必过,望学者认真学习二维CAD工程师考试试卷A（机械设计）考试时间150分钟，总分100分一、环境设置( 12分 )。
1．设置A2图幅，用粗实线画出图框（574×400），按尺寸在右下角绘制标题栏，并填写考点名称、考生姓名和考号。
具体要求：字高为5；字体样式为T仿宋 GB2312；宽度比例取0.8；标题栏尺寸如图1所示（注意：画出的标题栏上不注尺寸）。
图 1 图 22．尺寸标注的参数要求如下：尺寸线间距为7；尺寸界线超出尺寸线为2；起点偏移量为0；箭头大小为3；数字样式为gbeitc.shx，字高为3.5，宽度比例因子为0.8，倾斜角度为0，数字位置从尺寸线偏移1。
其余参数应符合《机械制图》国家标准要求。
3．设置图层，分层绘图。
图层、颜色、线型、打印要求如下表：4．将粗糙度（Ra数值为属性）符号制作成带属性的内部图块，Ra字高为5，见图 2。
5．将所有要求绘制的图形储存在一个文件中，并均匀地布置在图框线内。
存盘前使图框充满屏幕，文件名采用姓名加考号命名，例如：001李小丽。
二、按图3所注尺寸，用1∶1的比例抄画平面图形，并标注全部尺寸。
（ 15分）图 3 图 4三、按1:1的比例抄画图4所示的两视图，并画出全剖的左视图，不注尺寸。
( 15分 )四、按1:1的比例抄画固定套的零件图，并注全尺寸和技术要求。
（ 30分）图5五、根据图6—图9给定的零件图，按1:1比例绘制顶尖装配图（见图10所示装配参考图），并标注零件序号。
（ 28分）图 6 顶尖图 7 调节螺母图8 螺钉图9 底座（未注圆角R3）图10 参考装配图二维CAD工程师考试试卷A（建筑设计）考试时间150分钟，总分100分一、考试要求1.新建以“考号姓名”命名的文件夹，例如：001李小丽,考试的全部文件保存在此文件夹下。
（1）将所有要求绘制的图形储存在一个文件中，并均匀地布置在图框线内。
存盘前使图框充满屏幕，文件名采用“考号姓名”命名。
（2）选择题及绘图技巧题中选择题的答题结果以Word格式存盘，命名为“答题结果”。
2.按照老师的要求上传到指定位置。
二、考试题目（一）选择题。
（每小题1分，共10分。
）1. 圈梁的代号是____，预埋件的代号是____。
( )A. QL；MB. QL；YMC. Q；MD. Q；YMJ2. 土建图中，材料图例表示____。
（）A.自然土B.混凝土C.钢筋混凝土D.天然石料3. 以点画线为界，一半画外形图一半画剖面图的投影图称为____。
（）A.全剖面图B.半剖面图C.断面图D.阶梯剖面图4. 为了消除疲劳，每一楼梯段的踏步数量一般不超过_____级，同时考虑人们行走的习惯性，楼梯段踏步数量也不宜少于______级。
( )A. 10，3B. 15，5C. 18，3D. 20，55. 住宅建筑按层数划分，低层建筑为____ 。
( )A.1~3层B.1~4层C.4~6层D.4~7层6. 下列哪项不属于公共建筑? （）A.幼儿园B.政府办公楼C.学生公寓D.图书馆7. 下列属于恒载的是____ 。
（）A.人群B.结构自重C.零载荷D.风侵蚀8. 卫生间应有不小于_____的坡道坡向地漏。
（）A.0.1%B.0.3%C.0.5%D.0.7%9．我国古代建筑主要都是采用_____。
（）A.砖砌结构B.框架结构C.木构架结构D.以上都不是10. EXPLODE（分解）命令对_____图形无效。
（）A.多线段B.外部参照C.图块D.正多边形（二）环境设置( 15分 )。
1．设置A2图幅，用粗实线画出图框（574×400），按尺寸在右下角绘制标题栏，并填写考点名称、考生姓名和考号。
具体要求：字高为5；字体样式为T仿宋 GB2312；宽度比例取0.8；标题栏尺寸如图1所示（注意：画出的标题栏上不注尺寸）。
图 12．尺寸标注的参数要求如下：尺寸线间距为7；尺寸界线超出尺寸线为2；起点偏移量为3；线性尺寸起止符号为建筑标注，长度为2；直径、半径、角度等尺寸的起止符号使用箭头，大小为3；数字样式为gbetic.shx，宽度比例取1，字高为3.5，数字位置从尺寸线偏移1。
其余参数应符合《房屋建筑制图》国家标准要求。
3．设置图层，分层绘图。
图层、颜色、线型、打印要求如下表：另外需要建立的图层，由考生自行设置。
（三）按图2所注尺寸，用1∶1的比例抄画平面图形，并标注全部尺寸。
（ 15分）（四）按1:1的比例抄画图3所示的两视图，并画出左视图，不注尺寸。
( 15分 )（五）绘图技巧题：绘制图4所示平面图形，并回答问题。
已知：单位（mm），A=50 。
（18分）问题：1.区域I（红色区域）所围成的面积为_____。
（）A 268.25B 525.77C 171.68D 386.282. 图中距离II为_____。
（）A 24.69B 37.04C 43.21D 30.873. 图中距离III为_____。
（）A 84.85B 70.71C 98.99D 56.574. 图中小正八边形的内切圆（红色圆）直径为_____。
（）A 104.32B 59.61C 89.42D 74.52图4（六）按照1:100抄画图5所示建筑平面图，标注尺寸。
（30分）注：图中未标明的细部尺寸，由考生按建筑规范自行确定。
图5二维CAD工程师考试试卷（建筑设计）考试时间150分钟，总分100分一、基础知识（20分）1、图上所有尺寸数字是物体的_______大小数值，与图形选用比例________。
（）(A) 缩小无关(B) 扩大有关(C) 实际有关(D)实际无关2、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定________不动。
（）(A) 投影面(B) H面(C) W面(D) V面3、将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用________表示。
（）(A) YH(B) YW(C) WY(D) HY4、如果一条直线的三面投影都倾斜于投影轴，则空间直线为________。
（）(A) 一般位置直线(B) 投影面平行线(C) 投影面垂直线5、用一个剖切平面将形体全剖开，得到的剖面图称为___________。
（）(A) 全剖面图(B) 半剖面图(C) 断面图(D) 阶梯剖面图6、以点画线为界，一半画外形图一半画剖面图的投影图称为___________。
（）(A) 全剖面图(B) 半剖面图(C) 断面图(D) 阶梯剖面图7、土建图中，材料图例表示________。
（）(A)自然土(B)混凝土(C)钢筋混凝土(D)天然石料8、投影面平行线的投影平行投影轴时，其投影的长度________实长。
（）(A) 等于(B) 大于(C) 小于(D) 小于或等于9、剖面线是平行等距________的________。
（）(A) 60º细实线(B) 45º细实线(C) 45º中粗实线(D) 45º粗实线10、坡度比例尺上标注的数值表示________。
（）(A) 单位长度(B) 整数标高(C) 实际长度(D) 图纸尺寸11、两平面平行，则它们的坡度比例尺必________。
（）(A) 平行(B) 相交（不成90º）(C) 垂直(D) 无关12、在路线平面图中，里程桩标在路线前进方向的________。
（）(A) 右侧(B) 左侧(C) 前方(D) 后方13、HY表示路线平面图中________。
（）(A) 圆曲线的缓圆点(B) 圆曲线的圆缓点(C) 缓和曲线的缓圆点(D) 缓和曲线的圆缓点14、路线纵面图中，“○”表示________。
（）(A) 桥梁(B) 排水沟(C) 渗井(D) 桥涵构造物15、考虑到行走安全和楼梯下面的空间利用，楼梯净高的具体要求是：梯段净高不小于_______，楼梯平台走道处的净高不小于_____。
（）(A)2000mm，1800mm(B)2000mm，2200mm(C)2200mm，2000mm(D)2200mm，1800mm16、为了消除疲劳，每一楼梯段的踏步数量一般不超过_____级，同时考虑人们行走的习惯性，楼梯段踏步数量也不宜少于______级。
（）(A)10，3(B)15，5(C)18，3(D)20，517、房屋一般由________组成。
（）(A)基础、楼地面、楼梯、墙（柱）、屋顶、门窗(B)地基、楼地面、楼梯、墙（柱）、屋顶、门窗(C)基础、楼地面、楼梯、墙（柱）、门窗(D)基础、地基、楼地面、楼梯、墙（柱）、门窗18、建筑技术条件是指________。
（）(A)建筑结构技术、建筑材料技术、建筑构造技术(B)建筑结构技术、建筑材料技术、建筑施工技术(C)建筑结构技术、建筑环保技术、建筑构造技术(D)建筑结构技术、建筑构造技术、建筑施工技术19、建筑是建筑物和构筑物的统称，________属于建筑物。
（）(A)住宅、堤坝等(B)学校、电塔等(C)工厂、水塔(D)工厂、展览馆等20、住宅建筑按层数划分，低层建筑为________。
（）(A)1~3层(B)1~4层(C)4~6层(D)4~7层二、建立绘图模板(10分)(1) 设置A2图幅，用粗实线画出图框（574×400），按给定尺寸在右下角绘制标题栏，定义成图块，并将考点名称、考生姓名和考号在所对应的右边格内定义成属性，在插入时将考点名称、考生姓名和考号填写上，字高为5。
具体要求：字体样式为T仿宋 GB2312，宽度比例取0.7。
标题栏尺寸如下图所示。
(2) 尺寸及其他标注按图中格式。
尺寸参数要求：尺寸线基线间距为7；尺寸界线超出尺寸线为2，起点偏移量为2；线性尺寸起止符号为建筑标注，长度为2.5；直径、半径、角度等尺寸的起止符号使用箭头，长度为3；尺寸数字样式为isocp.shx，宽度比例取1，字高为2.5，数字位置从尺寸线偏移1。
其余参数应符合《房屋建筑制图》国家标准要求。
(3) 设置图层，分层绘图。
图层、颜色、线型、线宽及打印要求如下：另外需要建立的图层，考生自行设置。
(4) 将所有要求绘制的图形均匀布置在图框之内，存储在一个文件夹中，存盘前使图框充满屏幕，文件夹名采用考号。
文件名按照考号+题号命名。
三、绘制平面图形(15分)抄画平面图形，标注全部尺寸。
单位mm。
（1）.区域1面积为_______mm2。
（2）.区域2面积为_______ mm2。
（3）.区域3面积为_______ mm2。
（4）.区域4面积为_______ mm2。
四、按照1:100绘制三视图（20分）注：将图中单位m转换为mm。
注：图中未标明的细部尺寸，由考生按建筑规范自行确定。
二维CAD工程师考试试卷A（机械设计）考试时间150分钟，总分100分一、环境设置( 12分 )。
