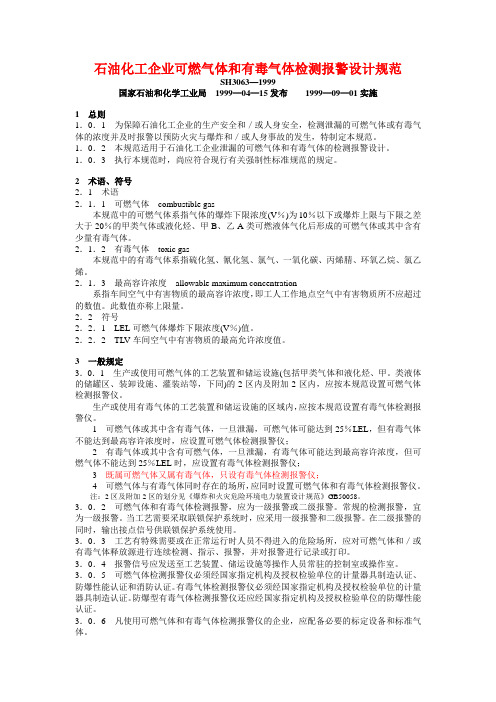

石油化工企业可燃气体和有毒气体检测报警设计规范SH3063—1999国家石油和化学工业局1999—04—15发布1999—09—01实施1 总则1．0．1 为保障石油化工企业的生产安全和／或人身安全，检测泄漏的可燃气体或有毒气体的浓度并及时报警以预防火灾与爆炸和／或人身事故的发生，特制定本规范。
1．0．2 本规范适用于石油化工企业泄漏的可燃气体和有毒气体的检测报警设计。
1．0．3 执行本规范时，尚应符合现行有关强制性标准规范的规定。
2 术语、符号2．1 术语2．1．1 可燃气体combustible gas本规范中的可燃气体系指气体的爆炸下限浓度(V％)为10％以下或爆炸上限与下限之差大于20％的甲类气体或液化烃、甲B、乙A类可燃液体气化后形成的可燃气体或其中含有少量有毒气体。
2．1．2 有毒气体toxic gas本规范中的有毒气体系指硫化氢、氰化氢、氯气、一氧化碳、丙烯腈、环氧乙烷、氯乙烯。
2．1．3 最高容许浓度allowable maximum concentration系指车间空气中有害物质的最高容许浓度，即工人工作地点空气中有害物质所不应超过的数值。
此数值亦称上限量。
2．2 符号2．2．1 LEL可燃气体爆炸下限浓度(V％)值。
2．2．2 TLV车间空气中有害物质的最高允许浓度值。
3 一般规定3．0．1 生产或使用可燃气体的工艺装置和储运设施(包括甲类气体和液化烃、甲。
类液体的储罐区、装卸设施、灌装站等，下同)的2区内及附加2区内，应按本规范设置可燃气体检测报警仪。
生产或使用有毒气体的工艺装置和储运设施的区域内，应按本规范设置有毒气体检测报警仪。
1 可燃气体或其中含有毒气体，一旦泄漏，可燃气体可能达到25％LEL，但有毒气体不能达到最高容许浓度时，应设置可燃气体检测报警仪；2 有毒气体或其中含有可燃气体，一旦泄漏，有毒气体可能达到最高容许浓度，但可燃气体不能达到25％LEL时，应设置有毒气体检测报警仪；3 既属可燃气体又属有毒气体，只设有毒气体检测报警仪；4 可燃气体与有毒气体同时存在的场所，应同时设置可燃气体和有毒气体检测报警仪。

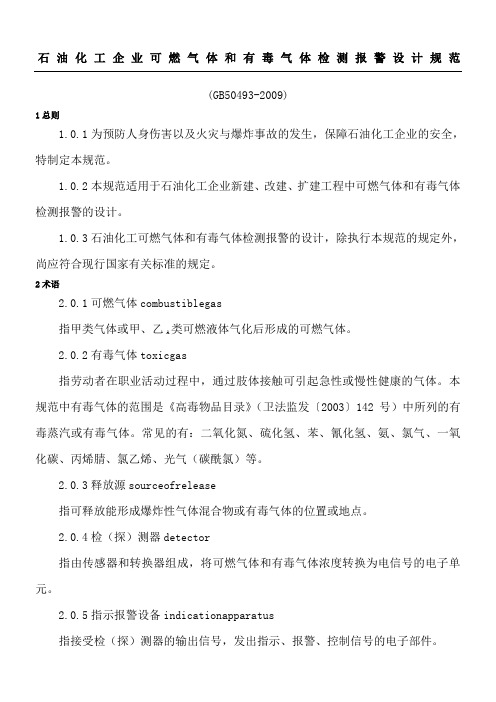

石油化工企业可燃气体和有毒气体检测报警设计规范(GB50493-2009)1总则1.0.1为预防人身伤害以及火灾与爆炸事故的发生，保障石油化工企业的安全，特制定本规范。
1.0.2本规范适用于石油化工企业新建、改建、扩建工程中可燃气体和有毒气体检测报警的设计。
1.0.3石油化工可燃气体和有毒气体检测报警的设计，除执行本规范的规定外，尚应符合现行国家有关标准的规定。
2术语2.0.11爆炸上限upperexplosionlimit（UEL）指可燃气体爆炸上限浓度（V%）值。
最高容许浓度MaximumAllowableConcentration（MAC）指工作地点、在一个工作日内、任何时间均不应超过的有毒化学物质的浓度。
短时间接触容许浓度PermissibleConcentration-ShortTermExposureLimit,（PC-STEL）指一个工作日内，任何一次接触不得超过的15分钟时间加权平均的容许接触水平。
时间加权平均容许浓度PermissibleConcentration-TimeWeightedAverage（PC-TWA）指以时间为权数规定的8小时工作日的平均容许接触水平。
2.0.14直接致害浓度immediatelydangeroustolifeorhealthconcentration（IDLH）指环境中空气污染物浓度达到某种危险水平，如可致命或永久损害健康，或使人立即丧失逃生能力。
3一般规定3.0.1在生产或使用可燃气体及有毒气体的工艺装置和储运设施的区域内，对可能发生可燃气体和有毒气体的泄漏进行检测时，应按下列规定设置可燃气体检（探）测器和有毒气体检（探）测器。
1可燃气体或含有毒气体的可燃气体泄漏时，可燃气体浓度可能达到25%爆炸下限，但有毒气体不能达到最高容许浓度时，应设置可燃气体检（探）测器；2有毒气体或含有可燃气体的有毒气体泄漏时，有毒气体可能达到最高容许浓度，但可燃气体不能达到25%爆炸下限时，应设置有毒气体检（探）测器；3可燃气体与有毒气体同时存在的场所，可燃气体浓度可能达到25%爆炸下限，有毒气体也可能达到最高容许浓度时，应分别设置可燃气体和有毒气体检（探）测器。

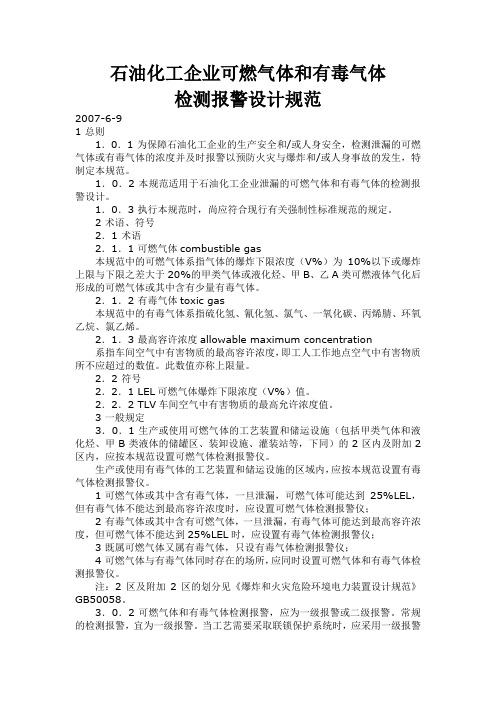

石油化工企业可燃气体和有毒气体检测报警设计规范2007-6-91 总则1．0．1 为保障石油化工企业的生产安全和/或人身安全，检测泄漏的可燃气体或有毒气体的浓度并及时报警以预防火灾与爆炸和/或人身事故的发生，特制定本规范。
1．0．2 本规范适用于石油化工企业泄漏的可燃气体和有毒气体的检测报警设计。
1．0．3 执行本规范时，尚应符合现行有关强制性标准规范的规定。
2 术语、符号2．1 术语2．1．1 可燃气体combustible gas本规范中的可燃气体系指气体的爆炸下限浓度（V%）为10%以下或爆炸上限与下限之差大于20%的甲类气体或液化烃、甲B、乙A类可燃液体气化后形成的可燃气体或其中含有少量有毒气体。
2．1．2 有毒气体toxic gas本规范中的有毒气体系指硫化氢、氰化氢、氯气、一氧化碳、丙烯腈、环氧乙烷、氯乙烯。
2．1．3 最高容许浓度allowable maximum concentration系指车间空气中有害物质的最高容许浓度，即工人工作地点空气中有害物质所不应超过的数值。
此数值亦称上限量。
2．2 符号2．2．1 LEL可燃气体爆炸下限浓度（V%）值。
2．2．2 TLV车间空气中有害物质的最高允许浓度值。
3 一般规定3．0．1 生产或使用可燃气体的工艺装置和储运设施（包括甲类气体和液化烃、甲B类液体的储罐区、装卸设施、灌装站等，下同）的2区内及附加2区内，应按本规范设置可燃气体检测报警仪。
生产或使用有毒气体的工艺装置和储运设施的区域内，应按本规范设置有毒气体检测报警仪。
1 可燃气体或其中含有毒气体，一旦泄漏，可燃气体可能达到25%LEL，但有毒气体不能达到最高容许浓度时，应设置可燃气体检测报警仪；2 有毒气体或其中含有可燃气体，一旦泄漏，有毒气体可能达到最高容许浓度，但可燃气体不能达到25%LEL时，应设置有毒气体检测报警仪；3 既属可燃气体又属有毒气体，只设有毒气体检测报警仪；4 可燃气体与有毒气体同时存在的场所，应同时设置可燃气体和有毒气体检测报警仪。

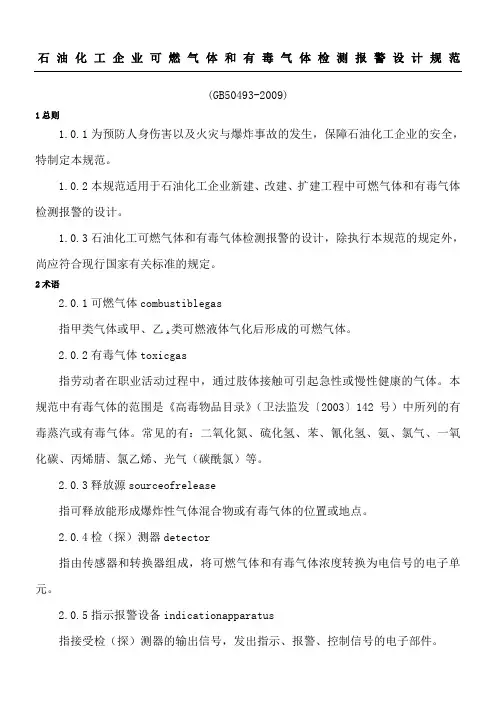

石油化工企业可燃气体和有毒气体检测报警设计规范(GB50493-2009)1总则1.0.1为预防人身伤害以及火灾与爆炸事故的发生，保障石油化工企业的安全，特制定本规范。
1.0.2本规范适用于石油化工企业新建、改建、扩建工程中可燃气体和有毒气体检测报警的设计。
1.0.3石油化工可燃气体和有毒气体检测报警的设计，除执行本规范的规定外，尚应符合现行国家有关标准的规定。
2术语2.0.1可燃气体combustiblegas指甲类气体或甲、乙A类可燃液体气化后形成的可燃气体。
2.0.2有毒气体toxicgas指劳动者在职业活动过程中，通过肢体接触可引起急性或慢性健康的气体。
本规范中有毒气体的范围是《高毒物品目录》（卫法监发〔2003〕142号）中所列的有毒蒸汽或有毒气体。
常见的有：二氧化氮、硫化氢、苯、氰化氢、氨、氯气、一氧化碳、丙烯腈、氯乙烯、光气（碳酰氯）等。
2.0.3释放源sourceofrelease指可释放能形成爆炸性气体混合物或有毒气体的位置或地点。
2.0.4检（探）测器detector指由传感器和转换器组成，将可燃气体和有毒气体浓度转换为电信号的电子单元。
2.0.5指示报警设备indicationapparatus指接受检（探）测器的输出信号，发出指示、报警、控制信号的电子部件。
2.0.6检测范围sensiblerange指检（探）测器在试验条件下能够检测出被测气体的浓度范围2.0.7报警设定值alarmsetpoint指报警器预先设定的报警浓度值。
2.0.8响应时间responsetime指在试验条件下，从检（探）测器接触被测气体达到稳定指示值的时间。
通常，达到稳定指示值90%的时间作为响应时间；恢复到稳定指示值10%的时间作为恢复时间。
2.0.9安装高度verticalheight指检（探）测器检测口到制定参照物的垂直距离。
2.0.10爆炸下限lowerexplosionlimit（LEL）指可燃气体爆炸下限浓度（V%）值。
石油化工企业可燃气体和有毒气体检测报警设计规范(GB50493-2009)1总则1.0.1为预防人身伤害以及火灾与爆炸事故的发生，保障石油化工企业的安全，特制定本规范。
1.0.2本规范适用于石油化工企业新建、改建、扩建工程中可燃气体和有毒气体检测报警的设计。
1.0.3石油化工可燃气体和有毒气体检测报警的设计，除执行本规范的规定外，尚应符合现行国家有关标准的规定。
2术语2.0.1可燃气体combustiblegas指甲类气体或甲、乙A类可燃液体气化后形成的可燃气体。
2.0.2有毒气体toxicgas指劳动者在职业活动过程中，通过肢体接触可引起急性或慢性健康的气体。
本规范中有毒气体的范围是《高毒物品目录》（卫法监发〔2003〕142号）中所列的有毒蒸汽或有毒气体。
常见的有：二氧化氮、硫化氢、苯、氰化氢、氨、氯气、一氧化碳、丙烯腈、氯乙烯、光气（碳酰氯）等。
2.0.3释放源sourceofrelease指可释放能形成爆炸性气体混合物或有毒气体的位置或地点。
2.0.4检（探）测器detector指由传感器和转换器组成，将可燃气体和有毒气体浓度转换为电信号的电子单元。
2.0.5指示报警设备indicationapparatus指接受检（探）测器的输出信号，发出指示、报警、控制信号的电子部件。
2.0.6检测范围sensiblerange指检（探）测器在试验条件下能够检测出被测气体的浓度范围2.0.7报警设定值alarmsetpoint指报警器预先设定的报警浓度值。
2.0.8响应时间responsetime指在试验条件下，从检（探）测器接触被测气体达到稳定指示值的时间。
通常，达到稳定指示值90%的时间作为响应时间；恢复到稳定指示值10%的时间作为恢复时间。
2.0.9安装高度verticalheight指检（探）测器检测口到制定参照物的垂直距离。
2.0.10爆炸下限lowerexplosionlimit（LEL）指可燃气体爆炸下限浓度（V%）值。
石油化工企业可燃气体和有毒气体检测报警设计规范(GB50493-2009)1总则1.0.1为预防人身伤害以及火灾与爆炸事故的发生，保障石油化工企业的安全，特制定本规范。
1.0.2本规范适用于石油化工企业新建、改建、扩建工程中可燃气体和有毒气体检测报警的设计。
1.0.3石油化工可燃气体和有毒气体检测报警的设计，除执行本规范的规定外，尚应符合现行国家有关标准的规定。
2术语2.0.11爆炸上限upperexplosionlimit（UEL）指可燃气体爆炸上限浓度（V%）值。
最高容许浓度MaximumAllowableConcentration（MAC）指工作地点、在一个工作日内、任何时间均不应超过的有毒化学物质的浓度。
短时间接触容许浓度PermissibleConcentration-ShortTermExposureLimit,（PC-STEL）指一个工作日内，任何一次接触不得超过的15分钟时间加权平均的容许接触水平。
时间加权平均容许浓度PermissibleConcentration-TimeWeightedAverage（PC-TWA）指以时间为权数规定的8小时工作日的平均容许接触水平。
2.0.14直接致害浓度immediatelydangeroustolifeorhealthconcentration（IDLH）指环境中空气污染物浓度达到某种危险水平，如可致命或永久损害健康，或使人立即丧失逃生能力。
3一般规定3.0.1在生产或使用可燃气体及有毒气体的工艺装置和储运设施的区域内，对可能发生可燃气体和有毒气体的泄漏进行检测时，应按下列规定设置可燃气体检（探）测器和有毒气体检（探）测器。
1可燃气体或含有毒气体的可燃气体泄漏时，可燃气体浓度可能达到25%爆炸下限，但有毒气体不能达到最高容许浓度时，应设置可燃气体检（探）测器；2有毒气体或含有可燃气体的有毒气体泄漏时，有毒气体可能达到最高容许浓度，但可燃气体不能达到25%爆炸下限时，应设置有毒气体检（探）测器；3可燃气体与有毒气体同时存在的场所，可燃气体浓度可能达到25%爆炸下限，有毒气体也可能达到最高容许浓度时，应分别设置可燃气体和有毒气体检（探）测器。
常见可燃、毒性气体量程及报警值如何设定设置报警装置要求：根据气体的理化性质、释放源的特性、生产场地布置、地理条件、环境气候、操作巡检路线等条件进行设置，实现实时、有效报警。
设在可能释放高毒、剧毒气体的作业场所：一般布置在气体压缩机和液体泵的密封处；液体采样口和气体采样口；液体排液（水）口和放空口；设备和管道的法兰和闸门组等。
当不具备设置固定式报警仪的条件时，应配置便携式有毒气体报警仪。
报警值设置要求：报警值设定应遵循安全、科学、可行的原则，确保现场劳动者及时响应，采取应急救援措施，消除异常情况。
报警值可设预报、警报、高报3级。
用人单位应依据有毒气体的毒性，现场条件和报警仪的选型，至少设报警值和高报值或预报值和报警值。
预报值和警报值可参考以下规范进行设置：GB/T50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》GBZ/T223-2009 《工作场所有毒气体检测报警装置设置规范》GBZ 2.1—2019《工作场所有害因素职业接触限值第1部分:化学有害因素》GBZ/T 300.1-2017 《工作场所空气有毒物质测定》GBZ/T 192.1-2007《工作场所空气中粉尘测定》GBZ/T 295—2017 《职业人群生物监测方法总则》GBZ/T 224—2010 《职业卫生名词术语》GBZ/T 229.2-2010《工作场所职业病危害作业分级》GBZ/T 225-2010《用人单位职业病防治指南》GB/T50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》中对检测的可燃气体以及有毒有害气体的检测量程以及报警值都有说明，如下详情：5.5.1 测量范围应符合下列规定：1 可燃气体的测量范围应为0~100%LEL。
2 有毒气体的测量范围应为0~300%OEL；当现有探测器的测量范围不能满足上述要求时，有毒气体的测量范围可为0~30%IDLH；环境氧气的测量范围可为0~25%VOL。
石油化工企业可燃气体和有毒气体检测报警设计规范(GB50493-2009)1 总则1.0.1 为预防人身伤害以及火灾与爆炸事故的发生，保障石油化工企业的安全，特制定本规范。
1.0.2 本规范适用于石油化工企业新建、改建、扩建工程中可燃气体和有毒气体检测报警的设计。
1.0.3 石油化工可燃气体和有毒气体检测报警的设计，除执行本规范的规定外，尚应符合现行国家有关标准的规定。
2 术语2.0.1 可燃气体combustible gas指甲类气体或甲、乙A类可燃液体气化后形成的可燃气体。
2.0.2 有毒气体toxic gas指劳动者在职业活动过程中，通过肢体接触可引起急性或慢性健康的气体。
本规范中有毒气体的范围是《高毒物品目录》（卫法监发〔2003〕142号）中所列的有毒蒸汽或有毒气体。
常见的有：二氧化氮、硫化氢、苯、氰化氢、氨、氯气、一氧化碳、丙烯腈、氯乙烯、光气（碳酰氯）等。
2.0.3 释放源 source of release指可释放能形成爆炸性气体混合物或有毒气体的位置或地点。
2.0.4 检（探）测器 detector指由传感器和转换器组成，将可燃气体和有毒气体浓度转换为电信号的电子单元。
2.0.5指示报警设备 indication apparatus指接受检（探）测器的输出信号，发出指示、报警、控制信号的电子部件。
2.0.6 检测范围sensible range指检（探）测器在试验条件下能够检测出被测气体的浓度范围2.0.7报警设定值 alarm set point指报警器预先设定的报警浓度值。
2.0.8 响应时间 response time指在试验条件下，从检（探）测器接触被测气体达到稳定指示值的时间。
通常，达到稳定指示值90%的时间作为响应时间；恢复到稳定指示值10%的时间作为恢复时间。
2.0.9 安装高度vertical height指检（探）测器检测口到制定参照物的垂直距离。
2.0.10爆炸下限 lower explosion limit（LEL）指可燃气体爆炸下限浓度（V%）值。
可燃气体和有毒气体检测报警设置要求涉及可燃和有毒有害气体泄漏的场所按国家标准设置检测报警装置是保障企业人身安全和生产安全的重要环节，是安监总管三〔2017〕121号《化工和危险化学品生产经营单位重大生产安全事故隐患判定标准（试行）》中提出的重大事故隐患判定项之一。
为此，笔者依据《石油化工可燃气体和有毒气体检测报警设计标准》（GB/T 50493-2019），将相关设置要求进行了归纳总结。
一、设置原则在生产或使用可燃气体及有毒气体的生产设施及储运设施的区域内或者可能散发可燃气体、有毒气体的场所应设置可燃气体或有毒气体泄漏探测器。
✦泄漏气体中可燃气体浓度可能达到报警设定值时，应设置可燃气体探测器；举例：甲烷、乙烷、氢气、乙炔等甲类气体或甲醇、乙醇、甲酸乙酯、甲酸乙酯等甲、乙A类可燃液体。
✦泄漏气体中有毒气体浓度可能达到报警设定值时，应设置有毒气体探测器。
在《石油化工可燃气体和有毒气体检测报警设计标准》说明中，明确了有毒气体的设置范围：1.《高毒物品目录》（卫法监发〔2003〕142号）中的有毒气体或蒸汽，共30种介质；2.《化学品分类和标签规范第18部分：急性毒性》（GB30000.18-2013）中急性毒性危害类别为1类及2类的急性有毒气体。
3.现行国家职业卫生标准《工作场所有毒气体检测报警装置设置规范》中列出的有毒气体；4.现行国家职业卫生标准《工作场所有害因素职业接触限值第1部分：化学有害因素》中列出的化学有害气体。
上述四种有毒气体范围是标准说明中明确的，除此之外还应当参考安监总管三〔2011〕95号《首批重点监管的危险化学品名录》和安监总管三〔2013〕12号《第二批重点监管危险化学品名录》，按照重点监管的危险化学品安全措施和事故应急处置原则要求设置毒性气体泄漏检测报警仪的场合。
比如二氧化硫和环氧乙烷，按照GB30000.18-2013判定急性毒性危害类别为3类，不属于1类和2类。
但二氧化硫和环氧乙烷属于《首批重点监管的危险化学品名录》定义的应重点监管的危险化学品，在安全措施和事故应急处置原则中均明确应生产、使用及贮存场所应设置泄漏检测报警仪，佩戴防毒面具。
