齿轮轴工艺设计

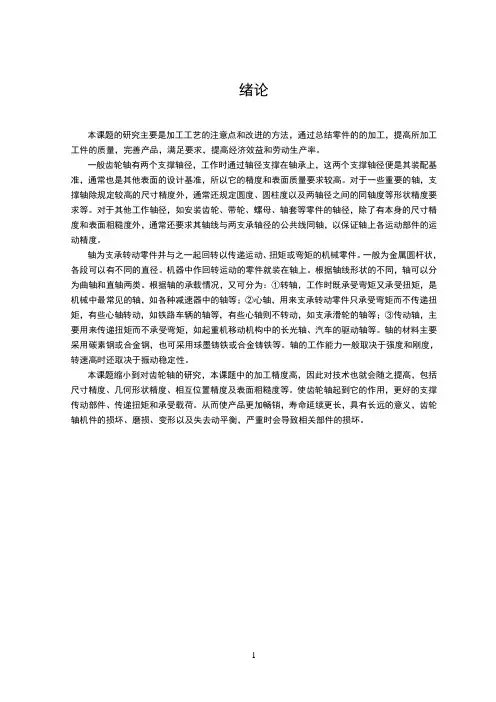

绪论本课题的研究主要是加工工艺的注意点和改进的方法，通过总结零件的的加工，提高所加工工件的质量，完善产品，满足要求，提高经济效益和劳动生产率。

一般齿轮轴有两个支撑轴径，工作时通过轴径支撑在轴承上，这两个支撑轴径便是其装配基准，通常也是其他表面的设计基准，所以它的精度和表面质量要求较高。

对于一些重要的轴，支撑轴除规定较高的尺寸精度外，通常还规定圆度、圆柱度以及两轴径之间的同轴度等形状精度要求等。

对于其他工作轴径，如安装齿轮、带轮、螺母、轴套等零件的轴径，除了有本身的尺寸精度和表面粗糙度外，通常还要求其轴线与两支承轴径的公共线同轴，以保证轴上各运动部件的运动精度。

轴为支承转动零件并与之一起回转以传递运动、扭矩或弯矩的机械零件。

一般为金属圆杆状，各段可以有不同的直径。

机器中作回转运动的零件就装在轴上。

根据轴线形状的不同，轴可以分为曲轴和直轴两类。

根据轴的承载情况，又可分为：①转轴，工作时既承受弯矩又承受扭矩，是机械中最常见的轴，如各种减速器中的轴等；②心轴，用来支承转动零件只承受弯矩而不传递扭矩，有些心轴转动，如铁路车辆的轴等，有些心轴则不转动，如支承滑轮的轴等；③传动轴，主要用来传递扭矩而不承受弯矩，如起重机移动机构中的长光轴、汽车的驱动轴等。

轴的材料主要采用碳素钢或合金钢，也可采用球墨铸铁或合金铸铁等。

轴的工作能力一般取决于强度和刚度，转速高时还取决于振动稳定性。

本课题缩小到对齿轮轴的研究，本课题中的加工精度高，因此对技术也就会随之提高，包括尺寸精度、几何形状精度、相互位置精度及表面粗糙度等。

使齿轮轴起到它的作用，更好的支撑传动部件、传递扭矩和承受载荷。

从而使产品更加畅销，寿命延续更长，具有长远的意义，齿轮轴机件的损坏、磨损、变形以及失去动平衡，严重时会导致相关部件的损坏。

第一章零件的分析该零件是齿轮轴，它属于台阶轴类零件，由圆柱面、轴肩、螺纹、和键槽等组成。

轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便；键槽用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母。

1.齿轮轴零件的机械制造工艺规程1.1 零件工艺分析和确定生产类型1.1.1拟定工艺路线由给定的零件图可以看出，该零件图的是齿轮轴类零件，部分加工表面的精度等级达到5级，粗糙度达到0.4μm，因此先大致拟定如下工艺路线：①锻造毛坯，正火②对整个毛坯件进行粗车③对整个毛坯件进行半精车④热处理⑤精车⑥滚齿⑦钻孔，攻丝⑧调质处理⑨对50mm处进行磨削1.1.2确定零件的生产类型根据下式计算--------（1-1） 式中N----零件的生产纲领Q----产品的年产量m----每台（辆）产品中该零件的数量a%----备品率，一般取2%-4%b%----废品率，一般取0.3%-0.7%根据上式就可以计算求得该零件的年生产纲领，在通过查表，就能确定该零件的生产类型。

本设计中，Q=5000，m=1件/台，备品率和废品率为3%和0.5%，将数据代入上式得N=5176件/年，查表可知该零件为轻型零件，本设计中齿轮轴零件的生产类型为大批量生产。

1.2毛坯的选择，绘制毛坯图1.2.1选用锻件为毛坯，采用模锻成型的方法制造毛坯。

1.2.2确定毛坯尺寸及机械加工余量本锻件采用普通级，根据零件图的基本尺寸查表可初步得粗车，半精车，粗磨和精磨外圆的单边加工余量分别为6mm，1.1mm，0.4mm 和0.1mm。

又粗精加工分开时，对于粗车外圆的余量允许小于原表中余量的70%，故可取粗车余量为4.8mm，总的的余量为6.4mm。

再根据手册即可得锻件机械加工余量和公差为：单边加工余量半径a=6r=5±2。

于是，可初步得锻件图的尺寸，如图1-1所±2,长度方向aL示（图中粗实线表示锻件的外形，双点划线表示零件轮廓）。

1.3毛坯图的确定1.3.1计算毛坯加工余量和尺寸公差⑴根据图1-1和计算式---------------（1-2）设锻件最大直径为100mm，长为230mm，则图1-1 齿轮轴零件的锻件图根据上述计算数据，查表可确定零件的形状复杂系数为s，属于简单级别。

齿轮轴加工工艺内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.齿轮轴的加工工艺（以45号钢为例）：一、毛坯下料二、粗车三、调质处理（提高齿轮轴的韧性和轴的刚度）四、精车齿坯至尺寸五、若轴上有键槽时，可先加工键槽等六、滚齿七、齿面中频淬火（小齿轮用高频淬火），淬火硬度HRC48-58（具体硬度值需要依据工况、载荷等因素而定）八、磨齿九、成品的最终检验细长轴的齿轮轴加工工艺（以45号钢为例）：一、毛坯下料二、调质处理（提高齿轮轴的韧性和轴的刚度）三、带跟刀架、用皂化液充分冷却的前提下，粗车齿轮轴四、去应力退火五、精车齿坯至尺寸（带跟刀架、用皂化液充分冷却）六、若轴上有键槽时，可先加工键槽等七、滚齿八、齿面高频淬火，淬火硬度HRC48-58（具体硬度值需要依据工况、载荷等因素而定）九、磨齿十、成品的最终检验注：细长轴搜索类零件的放置一定要垂吊放置（用铁丝系住，悬挂在挂架上），不得平放！用于中小型轧钢机传动箱体中的齿轮轴，设计上一般为软齿面，即小齿轮轴硬度为280～320HB，大齿轮轴硬度为250～290HB，模数mn=8～25，技术要求一般为调质处理。

这种零件在无感应加热淬火设备的工厂中加工时，其加工工艺路线为:锻毛坯→粗加工→调质→精加工→制齿→磨轴颈。

按这样的工艺流程生产出来的模数mn≤10的齿轮轴，使用情况基本良好，但模数mn≥12时，使用寿命短。

突出表现为轮齿不耐磨，使用半年以后，齿面已有明显磨痕，当发生较大冲击时，还会出现断齿现象。

针对这种情况，我们对原有工艺进行了分析，找出工艺路线中所存在的缺陷，并提出了新的制作工艺方法。

1原工艺路线存在的问题原加工工艺路线中的粗加工，即粗车毛坯的外圆及轴向长度。

双联齿轮轴机械加工工艺流程全文共四篇示例，供读者参考第一篇示例：双联齿轮轴是一种常见的传动装置，通常用于机械设备中的传动系统。

它由两个齿轮轴相互咬合，通过齿轮的旋转来传递力和运动。

双联齿轮轴的制作需要经过一系列的机械加工工艺流程，下面我们就来详细介绍一下。

1.材料准备双联齿轮轴通常由优质的合金钢或碳素钢制成，这种材料具有良好的强度和硬度，适合用于制作齿轮轴。

在进行机械加工之前，首先需要对材料进行切割、锻造或铸造等工艺，将其加工成符合设计要求的毛坯。

2.车削加工在进行车削加工之前，需要对毛坯进行表面清洁和粗加工处理，去除表面的氧化层和杂质。

然后将毛坯装夹在车床上，进行外径、内径、端面和键槽等部位的车削加工。

通过车削加工，可以使齿轮轴的各个部位具有精确的尺寸和光洁的表面。

3.齿轮加工双联齿轮轴上的齿轮通常是其中的一个关键部件，它需要经过齿轮加工工艺来加工成型。

首先需要根据设计要求确定齿轮的模数、齿数和齿轮箱数等参数，然后使用齿轮加工机床进行铣削或滚齿加工。

通过齿轮加工，可以使齿轮具有精确的齿形和尺寸，确保它与其他齿轮的咬合匹配度和传动精度。

4.热处理在齿轮轴的加工过程中，还需要对其进行热处理工艺。

热处理可以提高齿轮轴的强度、硬度和耐磨性，同时消除加工过程中产生的残余应力。

常见的热处理工艺包括淬火、回火、正火等，根据不同的要求进行选择。

5.装配经过以上工艺流程之后，齿轮轴的各个部件就可以进行装配了。

首先需要在齿轮轴上进行配合孔和键槽的加工，然后通过配合销、压板或螺栓等连接方式，将齿轮、轴套、轴承等部件装配到齿轮轴上。

在装配过程中，需要保证各个部件的配合精度和装配间隙，确保齿轮轴的传动性能和运转稳定性。

6.检测对装配好的齿轮轴进行全面的检测和调试。

通过检测工艺来检验齿轮轴的各项性能指标，如尺寸精度、径向跳动、轴向跳动、齿形精度等。

通过调试工艺来确保齿轮轴的运转平稳、传动精度和效率等。

通过上述的机械加工工艺流程，我们可以生产出符合设计要求的双联齿轮轴，这种齿轮轴具有较高的传动精度、稳定性和耐久性，广泛应用于工程机械、轨道交通、船舶船舶等领域。

机械制造工艺学课程设计题目：直齿圆柱齿轮设计姓名（学号）：）教学院：专业班级：指导教师：完成时间：教务处制目录引言 (1)1.齿轮零件结构分析 (1)1.1 齿轮零件图分析 (1)1.2 齿轮零件结构分析 (2)1.2.1零件表面组成 (2)1.2.2确定主要表面与次要表面 (2)1.2.3零件结构工艺性分析 (2)2.毛坯的确定 (2)2.1毛坯的确定原则 (2)2.2毛胚的选择原则 (2)3.选择定位基准 (3)3.1以内孔和端面定位 (3)3.2以外圆和端面定位 (3)4.拟定齿轮的工艺路线 (3)4.1确定加工方案 (3)4.1.1齿坯加工方案的选择 (3)4.1.2齿形加工 (4)4.2划分加工阶段 (4)4.3选择定位基准 (4)4.4加工工序安排 (4)5.确定加工尺寸和切削用量 (4)5.1背吃刀量的选择 (4)5.2进给量的选择 (5)5.3切削速度的选择 (5)6.设计工序内容 (5)6.1确定工序尺寸 (5)6.2选择设备工装 (6)7.夹具设计 (6)7.1机床夹具的定位误差 (6)7.1.1心轴 (6)7.1.2定位套 (7)7.2机床夹具的对刀装置 (7)7.2.1确定插床夹具对刀块位置尺寸的步骤 (8)7.2.2精度校验 (8)7.3机床夹具的选择原则 (8)9.附件 (9)参考文献 (10)致谢词 (10)引言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计，了解并认识一般机器的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作惊醒一次适应性训练，从中锻炼自己分析问题、解决问题的能力。

为今后的工作打下一个良好的基础。

课程设计齿轮轴加工工艺规程设计教学单位：机电工程学院专业：机械设计制造及其自动化班级：机械09C（本)学号: …………学生姓名: XXX指导教师: XXX（讲师）完成时间：2013年5月5日电子科技大学中山学院机电工程学院摘要机械加工工艺规程设计能力是从事机械制造专业的科研、工程技术人员必须具备的基本素质之一。

机械加工工艺规程设计作为高等工科院校教学的基本科目，在实践中占有极其重要的地位,工艺流程设计在加深对专业课程基本理论的理解和加强对解决工程实际问题的能力培养方面所发挥的作用是显而易见的。

本设计是齿轮轴的加工工艺规程设计,其结构虽然规则，但是精度要求比较高，所以工艺要求比较复杂。

需要粗车、精车、铣车、磨销,其中精车是加工关键。

车床加工工艺是以机械制造中的工艺基本理论为基础,结合车床的特点，综合运用多方面的知识解决车床加工过程中面临的工艺问题。

工艺规程是保证机械产品高质量、低成本的一种重要的工艺依据，工艺规程设计在机械加工中就显得更为突出，因此中小型零件加工的规程设计常被选作毕业设计的主要内容之一。

关键字：工艺规程；齿轮轴I目录1绪论 (1)1。

1引言 (1)1.2 设计的内容及要求 (1)2 零件分析 (3)2.1齿轮轴的概述 (3)2。

2零件的结构工艺分析 (4)2.3零件的校核 (5)3齿轮轴的工艺规程分析 (10)3.1毛坯的选择 (10)3。

2制定工艺路线 (11)3。

2。

1 基本加方案 (11)3。

2.2 工艺路线的设定 (11)3.2。

3 加工工艺过程内容 (12)3.3基准的选择 (13)3.3。

1 粗基准的选择 (13)3。

3.2 精基准的选择 (14)3。

4 机械加工工艺过程分析 (15)3.4.1 加工阶段的划分及划分加工阶段的原因 (15)3.4。

2 加工顺序的安排 (15)3.4。

3 机床的选择 (16)3.5 切削用量 (16)3.5。

1 粗加工时切削用量的选择原则 (16)3。

齿轮轴工艺设计论文 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】常州信息学院毕业设计齿轮轴的加工工艺学生姓名：李文涛指导教师：高飞所系与专业机电工程系数控技术班级数控104所在学期 2010—2013学年学号2013年3 月 27 日摘要本设计是关于输出齿轮轴加工工艺规程的设计，总体介绍所追踪的典型零件的加工流程,包括毛坯-初检-粗加工-精加工等步骤;所加工零部件的形状、结构、尺寸及重要配合参数，并完成工件的三维造型。

数控机床程序编制过程主要包括：分析零件图纸、工艺处理、数学处理、编写零件程序、程序校验。

确定零部件的加工方法和步骤，包括使用设备、装夹方法、工装夹具、加工方位、刀具选择、加工参数选择等。

关键词：零件、工艺、数空加工程序目录前言零件的加工需要有步骤的进行，首先对要加工的零件进行工艺分析，齿轮轴类件的工艺特点首先是它的形面特征多，在基于特征的零件信息描述中可以把它分为主特征：内外圆柱面、齿轮表面等；辅助特征：键槽、小平面、等。

另外，齿轮轴类件加工所使用的机床多，材料及热处理种类也较多。

再者，它的工艺特征如尺寸精度、形位公差、表面质量也要求较高。

在机械加工中，每一种零件都有几种加工工艺方法与之对应，根据生产规模、零件整体形状和轮廓尺寸、制造资源等，针对每一特征的加工精度、表面粗糙度及不同材料选择不同加工方法。

画出零件的设计图纸，根据要求进行编程，把程序输入数控机床，通过数控机床把零件加工出来基本工艺过程 1、下料----锯床 2、粗车----车床 3、热处理----箱式炉4、精车----车床5、铣键槽----铣床6、齿面淬火---高频淬火机床7、磨---外圆磨床8、成品检验第一章：零件图分析1、零件图分析2 零件在生活中的作用：本零件为汽车变速箱中输出齿轮轴，其功用是传递动力和改变输出轴运动方向。

轴用轴承支承，与轴承配合的轴段称为轴颈。

齿轮轴的机械加工工艺规程设计一、设计方案1.加工方法选择：齿轮轴的加工可以采用车削、铣削、磨削等多种方法。

根据齿轮轴的材质、加工量、加工难度和成本等因素进行综合选择。

2.切削刃具选择：齿轮轴采用头尾杆式加工，初粗磨、精磨采用相应的车刀、铣刀和磨料磨具。

3.工艺方案设计：根据齿轮轴加工的需要，设计出完整的工艺流程和必要的加工治具，确定加工路线和操作方法，保证加工的质量和效率。

二、工艺操作1.准备工作：选用符合要求的加工设备，清理加工平台和工具，检查加工刀具和夹具的状况。

2.粗加工：车削加工和铣削加工顺序应根据具体要求进行调整。

采用小进给、较大切削深度进行粗加工。

保证尺寸精度和表面质量。

3.精加工：根据加工要求，选择合适的切削条件和加工方式，采用多道次、小进给进行精加工操作，以保证加工精度和表面质量。

4.磨削：在完成精加工后，进行磨削操作。

采用磨料磨具进行外圆和内孔的磨削，保证加工精度和表面光洁度。

三、工艺参数1.精度保证：齿轮轴加工过程中要注意加工的精度，车削和铣削一般精度等级不低于IT8，磨削精度等级不低于IT6。

2.表面光洁度：齿轮轴加工表面要求光洁，表面粗糙度应满足加工要求，一般粗糙度Ra不高于1.6μm。

3.切削条件：根据齿轮轴的材质、硬度和加工要求，选择合适的切削速度、进给速度和切削深度。

4.加工液：选择合适的加工液，提高加工效率和工件质量。

如冷却液等，有助于降低加工热量和保持加工表面光洁度。

四、加工设备1.车床和铣床：齿轮轴的加工可以采用车床和铣床两种设备。

车床主要用于齿轮轴的轴身加工，铣床主要用于齿轮轴的端面加工。

2.磨床：齿轮轴磨削可以采用内圆磨床、外圆磨床和中心磨床。

内圆磨床主要用于齿轮轴的内孔磨削，外圆磨床主要用于齿轮轴的外圆磨削，中心磨床主要用于齿轮轴的中心孔磨削。

五、工装设计1.夹具设计：齿轮轴加工中，为了保证工件的安全固定，需要设计制作专门的夹具。

夹具的选择与设计应根据加工要求和工件的形状进行综合考虑。

直齿轮轴工艺课程设计目录一．零件图的分析 ........................................ 错误!未定义书签。

1.1零件的结构分析 ................................... 错误!未定义书签。

1.2零件的工艺分析 ................................... 错误!未定义书签。

1.3零件的生产类型 ................................... 错误!未定义书签。

二.选择毛坯并确定毛坯尺寸、设计毛坯图 (1)2.1选择毛坯 (1)2.2.确定机械加工余量、毛坯尺寸和公差 (1)2.2.1.质量计算 (1)2.2.2锻件公差等级 (1)2.2.3. 锻件的材质系数.......................... 错误!未定义书签。

2.2.4. 锻件的形状复杂系数S ................. 错误!未定义书签。

2.2.5. 零件表面粗糙度.......................... 错误!未定义书签。

2.3. 确定机械加工余量 .............................. 错误!未定义书签。

2.4. 确定毛坯尺寸................................... 错误!未定义书签。

2.5. 确定毛坯尺寸公差 .............................. 错误!未定义书签。

2.6. 设计毛坯图........................................ 错误!未定义书签。

三. 选择加工方法、制定工艺路线 .................... 错误!未定义书签。

3.1定位基准的选择 ................................... 错误!未定义书签。

3.2零件表面加工方法的选择 (3)3.3制定工艺路线 ............................................................... 3 四. 工序设计 .. (4)4.1选择机床 ...................................................................... 4 4.2夹具选择 ...................................................................... 4 4.3选择刀具 ...................................................................... 4 4.4选择量具 ...................................................................... 5 4.5确定工序尺寸 ............................................................... 5 五. 确定切削用量及基本时间 . (6)5.1工序1切削用量及基本时间的确定 .................................. 6 5.2工序2切削用量及基本时间的确定 .................................. 7 5.3工序3切削用量及基本时间的确定 .................................. 8 5.4工序4、5、6切削用量及基本时间的确定 ......................... 8 5.5工序7、8切削用量及基本时间的确定 .............................. 9 5.6工序9切削用量及基本时间的确定 ................................ 10 5.7工序10切削用量及基本时间的确定 . (11)一、零件图的分析1、零件的结构分析由零件图可知，其材料为20 CrMnTi(1) 齿轮轮齿外表面对轴心线的圆跳动公差为0.025mm (2) mm 45013.0002.0++φ右端面对轴心线的圆跳动公差为0.01.mm(3)渗碳淬火硬度58-63HRC，渗碳深度0.7-1.1mm(4)齿轮精度等级8GK2、零件的工艺性该零件除主要工作表面加工精度均较低，不需要较高精度机床，通过车削的粗加工，精加工就可以达到加工要求，而主要工作表面虽然加工精度相对较高，也可以在正常生产条件下，采用磨削的方法加工出来，由此可见该零件的工艺性较好。

传动齿轮轴的加工工艺 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】摘要齿轮轴零件的主要作用是支撑回转零件、实现回转运动并传递转矩和动力。

齿轮轴具备传动效率高、结构紧凑和使用寿命长等一系列优点，是通用机械特别是工程机械传动中的重要零件之一。

齿轮轴加工材料、热处理方式、机械加工工艺过程的优化，将对提高齿轮轴的加工质量及寿命有着重要借鉴意义。

本设计首先分析了齿轮轴零件的作用和加工工艺性，然后进行工艺规程设计。

齿轮轴零件的机械综合性能要求较高，一般选择锻件作为毛坯。

合理安排工艺路线，划分加工阶段对保证零件加工质量至关重要。

关键词：齿轮轴；工艺分析；工艺规程设计；目录齿轮轴加工工艺设计 (4)绪论本文研究的目的和意义本设计是在我们学完了大学的全部基础课程、技术课程以及全部专业课之后进行的。

此次的设计是对大学期间所学各课程及相关绘图软件的一次深入的综合性复习，也是使我们综合运用所学过的基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。

因此，它在我们四年的大学生活中占有重要的地位。

我们在完成毕业设计的同时，也培养了我们正确使用技术资料、国家标准、有关手册、图册等工具书，进行设计计算、数据处理、编写技术文件等方面的工作能力，也为我们以后的工作打下了坚实的基础。

本次设计的目的在于：（1）培养综合分析和解决本专业的一般工程问题的独立能力，拓宽和深化所学知识。

（2）培养树立正确的设计思想、设计思维，掌握工程设计的一般程序、规范和方法的能力。

（3）培养正确地使用技术知识、国家标准、有关手册、图册等工具书，进行设计计算、数据处理、编写技术文件等方面的工作能力。

（4）培养自己进行调查研究、面向实际、面向生产，向工人和工程技术人员学习的基本工作态度、工作作风和工作方法。

（5）熟悉齿轮轴零件加工工艺过程的方法步骤，为以后从事相关的技术性工作打下坚实的基础。
