同步发电机习题二 (有答案)教学文案

同步发电机习题二一、填空题1、我国生产的72500千瓦的水轮发电机，其转速为125转／分，那么，极对数p=__________________(24)2、三相同步发电机带有纯电感负载时，如不计电枢电阻的作用，则电枢反应作用是_________________(直轴去磁)3、装在用户附近的一台调相机，在负载比较小的夜间为改善长线末端的电压应使调相机处于 状态。

（欠励）4、调节同步发电机励磁电流就能改变发电机输出的________ 。

（无功功率）5、同步发电机用暗灯法并联合闸，当频率不等时所出现的现象___________ 。

（三相灯出现同时暗，同时亮的交替变化现象）9．同步发电机内功率因数角ψ=90时的电枢反应为________________。

_(直轴去磁)10、同步发电机用暗灯法并联合闸，当电压不等时所出现的现象___________ 。

（一个相灯没有绝对熄灭的时侯，在最亮和最暗范围内闪烁）11．同步发电机处于“欠励磁”状态时发出无功的性质为___________.（容性）12．并联于无限大电网的运行的同步发电机，要改变有功功率输出，只需调节______________________.（原动机的转速）13．同步发电机气隙增大，其同步电抗将 。

（减小）14．同步发电机内功率因数角ψ=0时的电枢反应为________ 。

（交轴电枢反应）15、同步发电机在过励时从电网吸收 容性无功功率 ，产生 直轴去磁的电枢反应 电枢反应16、同步电机的功角δ有双重含义，一是 和 之间的夹角；是 和 空间夹角。

（电动势和电压；励磁磁动势和气隙磁动势）17．凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 2q dmU 11()sin22X X δ-Ω 18、一台并网运行的同步发电机，按发电机惯例，已知原运行点的功率因数是超前的，则电机运行在______励状态，此时电机从电网吸收_____性质的无功功率；若不调节原动机输出而将励磁电流单方向调大，则电机可变化到_____励状态，此时电机向电网发出_______无功功率。

6.1 三相同步发电机基本工作原理和结构6-1-1 同步发电机是怎样发出三相对称正弦交流电的？答： 同步发电机的转子上绕有励磁绕组，通以直流电励磁，产生磁场，并由原动机带动旋转，使定子三相对称绕组不断切割转子磁场而感应出三相交流电动势。

（1）波形：由于感应电动势的波形主要取决于转子磁场在气隙空间分布的波形，制造时使转子磁极的磁场在气隙空间尽可能按正弦波分布，三相绕组的Y 形连接和采用短距、分布绕组，便得到正弦波形的感应电动势；（2）大小：由于定子三相绕组对称，它们切割同一个转子磁场，三相感应电动势也对称，大小均为01144.4Φ=W K fN E（3）相位差和相序：由于定子绕组在空间位置上互差1200电角度，转子旋转磁场切割定子三相绕组在时间上有先后顺序，定子的三相感应电动势在时间相位上就互差1200电角度，如果将先切割的一相定义为A 相，则后切割的那两相就为B 相和C 相，因此三相电动势的相序与转子转向一致，其由转子转向决定； （4）频率：转子转过一对磁极，感应电动势就经历一个周期的变化，若电机有p 对磁极，转子以每分钟n 转旋转，则每分钟内电动势变化pn 个周期，即频率为：60pn f =也就是当电机的磁极对数p 一定时，频率f 和转速n 有严格不变的关系。

6-1-2 什么叫同步电机？其感应电动势频率和转速有何关系？怎样由其极数决定它的转速？答： 转子的转速恒等于定子旋转磁场的转速的电机称为同步电机，其感应电动势的频率与转速之间的关系是：60pnf =，当电机的磁极对数p 一定时，f ∝n ，即：频率f 与转速n 之间保持严格不变的关系。

6-1-3 说明汽轮发电机的基本结构，为什么汽轮发电机的转子采用隐极式，而水轮发电机的转子采用凸极式？答：汽轮发电机的基本结构由定子、转子两部分组成，定子由定子铁心、电枢绕组、机座及端盖等部件组成；转子由转子铁心、励磁绕组、护环、集电环、中心环、阻尼绕组和风扇等组成。

同步电机课后习题参考答案同步电机课后练习的参考答案14-1水轮发电机和汽轮发电机结构上有什么不同，各有什么特点？14-2为什么同步电机的气隙比同容量的异步电机要大一些？14-3同步电机和异步电机在结构上有哪些异同之处？14-4为什么同步发电机的转速必须恒定？以150 R/min的速度连接到50 Hz电网的水轮发电机的极数是多少？14-5一台三相同步发电机sn=10kva，cosφn=0.8（滞后），un=400v，试求其额定电流in和额定运行时的发出的有功功率pn和无功功率qn。

14-6同步电机在对称负载下稳定运行时，电枢电流产生的磁场是否与励磁绕组的匝链匹配？它是否在励磁绕组中感应电势？14-7同步发电机的气隙磁场在空载状态是如何激励的，在负载状态是如何激励的？14-8隐极同步电机的电枢反应电抗与与异步电机的什么电抗具有相同的物理意义？14-9同步发电机电枢反应的性质取决于什么？交轴和直轴电枢反应对同步发电机的磁场有什么影响？答案：14-32p=4014-4in=14.43a，pn=8kw，qn=6kvar1/9同步电机课后练习的参考答案15-1同步电抗的物理意义是什么？为什么说同步电抗是与三相有关的电抗，而它的值又是每相的值？15-2分析了以下条件对同步电抗的影响：（1）铁芯饱和程度增加；（2）气隙增大；（3）电枢绕组匝数增加；（4）励磁绕组的匝数增加。

?15-9(1)e0=2.236，(2)i?=0.78（补充条件：ｘ*s非=1.8）??15-10(1)e0=1.771,e0=10.74kv，??18.4?15-11e0?2.2846,e0?13.85kv，??32.6315-12e0？12534.88v？？57.42，身份证？387.61a，智商？247.7a16-1为什么同步发电机的稳态短路电流不大，短路特性为何是一直线？如果将电机的转速降到0.5n1则短路特性，测量结果有何变化？16-2什么是短路率？与之相关的因素有哪些？16-3已知同步发电机的空载和短路特性，试画图说明求取ｘd非和kc的方法。

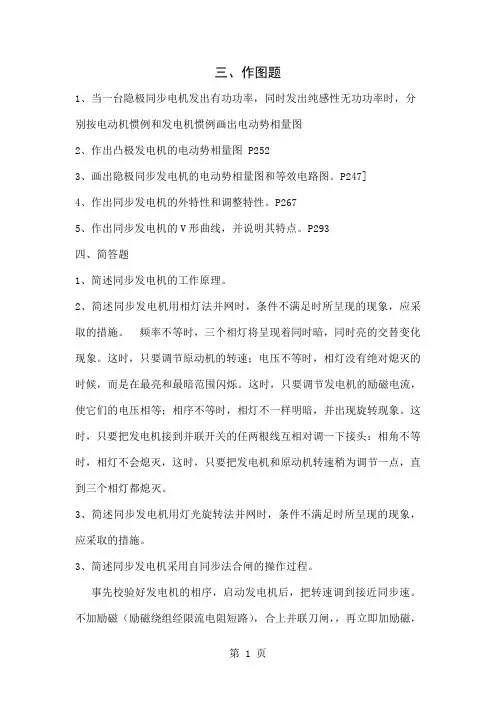

三、作图题1、当一台隐极同步电机发出有功功率，同时发出纯感性无功功率时，分别按电动机惯例和发电机惯例画出电动势相量图2、作出凸极发电机的电动势相量图 P2523、画出隐极同步发电机的电动势相量图和等效电路图。

P247]4、作出同步发电机的外特性和调整特性。

P2675、作出同步发电机的V形曲线，并说明其特点。

P293四、简答题1、简述同步发电机的工作原理。

2、简述同步发电机用相灯法并网时，条件不满足时所呈现的现象，应采取的措施。

频率不等时，三个相灯将呈现着同时暗，同时亮的交替变化现象。

这时，只要调节原动机的转速；电压不等时，相灯没有绝对熄灭的时候，而是在最亮和最暗范围闪烁。

这时，只要调节发电机的励磁电流，使它们的电压相等；相序不等时，相灯不一样明暗，并出现旋转现象。

这时，只要把发电机接到并联开关的任两根线互相对调一下接头：相角不等时，相灯不会熄灭，这时，只要把发电机和原动机转速稍为调节一点，直到三个相灯都熄灭。

3、简述同步发电机用灯光旋转法并网时，条件不满足时所呈现的现象，应采取的措施。

3、简述同步发电机采用自同步法合闸的操作过程。

事先校验好发电机的相序，启动发电机后，把转速调到接近同步速。

不加励磁（励磁绕组经限流电阻短路），合上并联刀闸，，再立即加励磁，靠定转子之间的电磁力，自动牵入同步。

这种方法的优点是操作简单迅速，不需增加复杂的并联装置，缺点是合闸后，有电流冲击。

4、同步发电机并联合闸的条件？若四个条件中有某一个不符合时，应采取什么措施使之满足并联条件。

并联运行的四个条件是发电机和电网的频率，电压幅值，电压相序及电压的初相角分别相同，并联条件中的某一个不符合时，并网时会产生很大的电流冲击。

发电机和电网的频率不等时应调节原动机的转速，电压大小不等时应调节发电机的励磁电流，相序不一致时应将发电机接至并联开关的任意两根线互相对调初相角不同时，应调节原动机的转速。

5、一台并联于无限大电网运行的同步发电机，其电流滞后电压，若逐渐减小其励磁电流，试问电枢电流如何变化？并联运行时，若电枢电流滞后于电压，则发电机发出感性无功功率。

同步电机复习题一一、填空1. 在同步电机中，只有存在 电枢反应才能实现机电能量转换。

答 交轴2. 同步发电机并网的条件是：（1） ；（2） ；（3） 。

答 发电机相序和电网相序要一致，发电机频率和电网频率要相同，发电机电压和电网电压大小要相等、相位要一致3. 同步发电机在过励时从电网吸收 ，产生 电枢反应；同步电动机在过励时向电网输出 ，产生 电枢反应。

答 超前无功功率，直轴去磁，滞后无功功率，直轴增磁4. 同步电机的功角δ有双重含义，一是 和 之间的夹角；二是 和 空间夹角。

答 主极轴线，气隙合成磁场轴线，励磁电动势，电压5. 凸极同步电机转子励磁匝数增加使q X 和d X 将 。

答 增加6. 凸极同步电机气隙增加使q X 和d X 将 。

7. 答 减小8. 凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 。

答 2q dmU 11()sin22X X δ-Ω 二、选择1. 同步发电机的额定功率指（ D ）。

A 转轴上输入的机械功率；B 转轴上输出的机械功率；C 电枢端口输入的电功率；D 电枢端口输出的电功率。

2. 同步发电机稳态运行时，若所带负载为感性8.0cos=ϕ，则其电枢反应的性质为（ C ）。

A 交轴电枢反应；B 直轴去磁电枢反应；C 直轴去磁与交轴电枢反应；D 直轴增磁与交轴电枢反应。

3. 同步发电机稳定短路电流不很大的原因是（ B ）。

A 漏阻抗较大；B 短路电流产生去磁作用较强；C 电枢反应产生增磁作用；D 同步电抗较大。

4. 对称负载运行时，凸极同步发电机阻抗大小顺序排列为（ D ）。

A q aq d ad X X X X X >>>>σ；B σX X X X X q aq d ad >>>>；C σX X X X X ad d aq q >>>>；D σX X X X X aq q ad d >>>>。

第六章 同步电机一、填空1. ★在同步电机中，只有存在 电枢反应才能实现机电能量转换。

答 交轴2. 同步发电机并网的条件是：（1） ；（2） ；（3） 。

答 发电机相序和电网相序要一致，发电机频率和电网频率要相同，发电机电压和电网电压大小要相等、相位要一致3. ★同步发电机在过励时从电网吸收 ，产生 电枢反应；同步电动机在过励时向电网输出 ，产生 电枢反应。

答 超前无功功率，直轴去磁，滞后无功功率，直轴增磁4. ★同步电机的功角δ有双重含义，一是 和 之间的夹角；二是 和空间夹角。

答 主极轴线，气隙合成磁场轴线，励磁电动势，电压5. 凸极同步电机转子励磁匝数增加使q X 和d X 将 。

答 增加6. 凸极同步电机气隙增加使q X 和d X 将 。

答 减小7. ★凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 。

答 δsin2)X 1X 1(mU dq 2- 二、选择1. 同步发电机的额定功率指（ ）。

A 转轴上输入的机械功率；B 转轴上输出的机械功率；C 电枢端口输入的电功率；D 电枢端口输出的电功率。

答 D2. ★同步发电机稳态运行时，若所带负载为感性8.0cos =ϕ，则其电枢反应的性质为（ ）。

A 交轴电枢反应；B 直轴去磁电枢反应；C 直轴去磁与交轴电枢反应；D 直轴增磁与交轴电枢反应。

答 C3. 同步发电机稳定短路电流不很大的原因是（ ）。

A 漏阻抗较大；B 短路电流产生去磁作用较强；C 电枢反应产生增磁作用；D 同步电抗较大。

答 B4. ★对称负载运行时，凸极同步发电机阻抗大小顺序排列为（ ）。

A q aq d ad X X X X X >>>>σ；B σX X X X X q aq d ad >>>>；C σX X X X X ad d aq q >>>>；D σX X X X X aq q ad d >>>>。

同步发电机习题二(有答案)同步发电机练习二、练习二，填空题1，我国生产的72500千瓦水轮发电机转速为每分钟125转，当三相同步发电机为纯感性负载时，如果不考虑电枢电阻的影响，则极对P = _ _ _ _ _ _ _ _ _ _ _ _ (24)2。

电枢反应是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _(直轴退磁)3，一个安装在用户附近的电容器。

为了提高夜间负荷相对较小时长线末端的电压，电容器应处于一种状态。

(欠励磁)4，调整同步发电机的励磁电流可以改变_ _ _ _ _ _ _(无功功率)5。

同步发电机通过暗灯法并联启动。

当频率不同时，会出现_ _ _ _ _ _ _ _ _现象(三相灯同时出现暗与亮交替的现象)9。

当同步发电机的功率因数角ψ= 90°时，电枢反应为_ _ _ _ _ _ _ _ _ _ _ _ _ _ __(直轴退磁)10。

同步发电机通过暗灯法并联接通，现象_ _ _ _ _ _ _ _ _ _ _ _ _(当相位灯没有完全熄灭时，它在最亮和最暗的范围内闪烁)11。

同步发电机在“欠励磁”状态下产生的无功功率的性质是_ _ _ _ _ _ _ _ _ _ _。

(电容)12。

要改变与无限电网并联运行的同步发电机的有功功率输出，只需调整_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _。

(原动机的转速)13。

当同步发电机的气隙增大时，同步电抗也会增大。

(减少)14。

功率因数角ψ= 0时同步发电机电枢反应为_ _ _ _ _ _ _(交轴电枢反应)15，同步发电机在过励磁时从电网吸收容性无功功率，产生直轴退磁电枢反应16，同步电机的功角δ有双重含义，一是和之间的夹角；与空间成夹角(电动势和电压；激发磁动势和气隙磁动势)17。

凸极同步发电机与电网并联。

如果发电机励磁电流降至零，发电机的电磁转矩为mU211(？)sin2？2？XqXd18是一台并网的同步发电机，根据发电机的实践，如果已知原运行点的功率因数在前方，电机将在_ _ _ _ _ _励磁状态下运行，此时电机将从电网中吸收_ _ _ _ _ _无功功率；如果在不调整原动机输出的情况下，励磁电流在一个方向上增加，电机可以改变到_ _ _ _ _ _ _励磁状态，此时电机向电网发送_ _ _ _ _ _无功功率(欠励磁、感性、过励磁、感性)19、同步发电机按转子结构划分，有；根据原动机的类型，主要有:(凸极型和隐极型；蒸汽轮机级联电动机和水轮发电机)20。

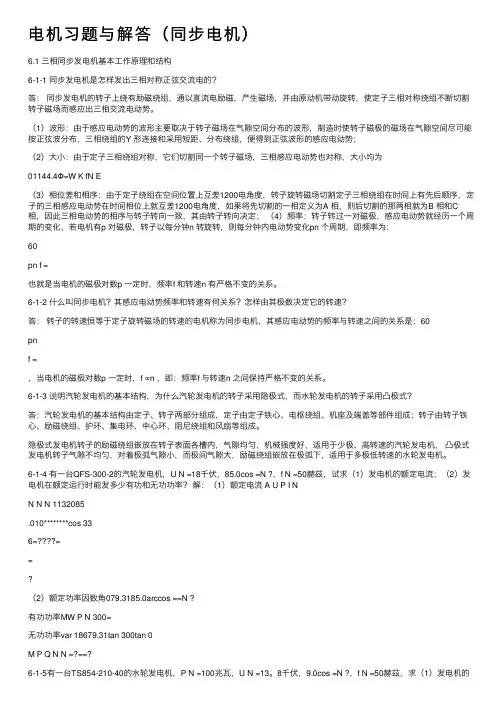

电机习题与解答（同步电机）6.1 三相同步发电机基本⼯作原理和结构6-1-1 同步发电机是怎样发出三相对称正弦交流电的？答：同步发电机的转⼦上绕有励磁绕组，通以直流电励磁，产⽣磁场，并由原动机带动旋转，使定⼦三相对称绕组不断切割转⼦磁场⽽感应出三相交流电动势。

（1）波形：由于感应电动势的波形主要取决于转⼦磁场在⽓隙空间分布的波形，制造时使转⼦磁极的磁场在⽓隙空间尽可能按正弦波分布，三相绕组的Y 形连接和采⽤短距、分布绕组，便得到正弦波形的感应电动势；（2）⼤⼩：由于定⼦三相绕组对称，它们切割同⼀个转⼦磁场，三相感应电动势也对称，⼤⼩均为01144.4Φ=W K fN E（3）相位差和相序：由于定⼦绕组在空间位置上互差1200电⾓度，转⼦旋转磁场切割定⼦三相绕组在时间上有先后顺序，定⼦的三相感应电动势在时间相位上就互差1200电⾓度，如果将先切割的⼀相定义为A 相，则后切割的那两相就为B 相和C 相，因此三相电动势的相序与转⼦转向⼀致，其由转⼦转向决定；（4）频率：转⼦转过⼀对磁极，感应电动势就经历⼀个周期的变化，若电机有p 对磁极，转⼦以每分钟n 转旋转，则每分钟内电动势变化pn 个周期，即频率为：60pn f =也就是当电机的磁极对数p ⼀定时，频率f 和转速n 有严格不变的关系。

6-1-2 什么叫同步电机？其感应电动势频率和转速有何关系？怎样由其极数决定它的转速？答：转⼦的转速恒等于定⼦旋转磁场的转速的电机称为同步电机，其感应电动势的频率与转速之间的关系是：60pnf =，当电机的磁极对数p ⼀定时，f ∝n ，即：频率f 与转速n 之间保持严格不变的关系。

6-1-3 说明汽轮发电机的基本结构，为什么汽轮发电机的转⼦采⽤隐极式，⽽⽔轮发电机的转⼦采⽤凸极式？答：汽轮发电机的基本结构由定⼦、转⼦两部分组成，定⼦由定⼦铁⼼、电枢绕组、机座及端盖等部件组成；转⼦由转⼦铁⼼、励磁绕组、护环、集电环、中⼼环、阻尼绕组和风扇等组成。

同步发电机习题二—、填空题1、 我国生产的72500千瓦的水轮发电机，其转速为125转/分，那么，极对数 P= _________________ （24）2、 三相同步发电机带有纯电感负载时，如不计电枢电阻的作用，则电枢反应作用是 _________________ 直轴去磁）3、 装在用户附近的一台调相机，在负载比较小的夜间为改善长线末端的电压应使调相机处于 ____________________ 状态。

（欠励）4、 调节同步发电机励磁电流就能改变发电机输出的 ________ 。

（无功功率）5、 同步发电机用暗灯法并联合闸，当频率不等时所出现的现象 ___ ___________________________________________ 。

（三相灯出现同时暗，同时亮的交替 变化现象）9•同步发电机内功率因数角 书=0时的电枢反应为 ___________________ 。

_（直轴去磁）10、同步发电机用暗灯法并联合闸，当电压不等时所出现的现象___________ _______________________ 。

（一个相灯没有绝对熄灭的时侯， 在最亮和最暗范围内闪烁）11 •同步发电机处于“欠励磁”状态时发出无功的性质为 _____________ .（容性） 12•并联于无限大电网的运行的同步发电机，要改变有功功率输出，只需调节________________________ .（原动机的转速）13.同步发电机气隙增大，其同步电抗将 _______________________ 。

（减小） 14•同步发电机内功率因数角 书=0时的电枢反应为 _______________________ 。

（交轴电枢反应）15、 同步发电机在过励时从电网吸收 容性无功功率 ________ ，产生 直轴 去磁的电枢反应 ________ 电枢反应16、 同步电机的功角S 有双重含义，一是 __________ 和 ____________之间的夹角；是 __________ 和 __________ 空间夹角。

同步电机习题答案一、填空题：1.同步电机_____________对_____________的影响称为电枢反应。

同步发电机电枢反应的性质取决于__________________________。

电枢磁动势；励磁磁动势；内功率因数角2.同步发电机当=0°时，除产生____________________电枢反应外，还产生__________________________电枢反应。

交轴电枢反应；直轴去磁电枢反应3.利用同步发电机的_____________和_____________曲线可以测量同步发电机的同步电抗，利用____________和_____________曲线可以测量同步发电机的定子漏电抗。

空载特性；短路特性；空载特性；零功率因数负载特性4.利用_________可以同时测量凸极同步发电机的直轴同步电抗和交轴同步电抗。

转差法5.同步发电机与电网并联运行的条件是：（1）；（2）；（3）；（4）发电机的频率等于电网的频率；发电机的电压幅值等于电网电压的幅值且波形一致；发电机的电压相序与电网的电压相序相同；在合闸时，发电机的电压相位与电网电压的相位一样6.★同步电机的功率角有双重物理含义，在时间上是和之间的夹角；在空间上是和之间的夹角。

；励磁磁动势F；等效合成磁动势F；电压U励磁电动势E0f17.同步发电机静态稳定的判据是___________，隐极同步发电机静态稳定极限对应的功率角=dT0，90d8.同步发电机并联在无穷大容量电网上运行时，要调节输出的有功功率，必须调节___________________________；如果只调节其输出的无功功率，可通过调节______________实现。

原动机的输入功率（或输入转矩）；励磁（电流）9.一台并联在无穷大容量电网上运行的同步发电机，功率因数是超前的，则电机运行在______状态，此时发电机向电网发出__________的无功功率；若不调节原动机的输入功率而使励磁电流单方向调大，当发出的无功功率为零时，励磁状态为状态；进一步增大励磁电流，电机变化到_____状态，此时发电机向电网发出_______无功功率。

第六章同步电机一、填空1.★在同步电机中，只有存在____________ 电枢反应才能实现机电能量转换。

答交轴2.同步发电机并网的条件是：(1) ________________________ :(2) __________________ :(3) _____________________ o答发电机相序和电网相序要一致,发电机频率和电网频率要相同，发电机电压和电网电压大小要相等、相位要一致3.★同步发电机在过励时从电网吸收_________ ,产生_________ 电枢反应；同步电动机在过励时向电网输出_________ .产生 _________ 电枢反应。

答超前无功功率，直轴去磁，滞后无功功率，直轴增磁4.★同步电机的功角&有双重含义，一是____________ 和_________ 之间的夹角；二是和_______ 空间夹角。

答主极轴线，气隙合成磁场轴线，励磁电动势，电压5.凸极同步电机转子励磁匝数增加使X?和X,将 _____________ 。

答增加6.凸极同步电机气隙增加使Xq和£将______________ o答减小7.★凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为__________________________ 。

答---- )sin25Xq Xd—、1.同步发电机的额定功率指( )。

A转轴上输入的机械功率；B转轴上输出的机械功率；C电枢端口输入的电功率； D 电枢端口输出的电功率。

答 D2.★同步发电机稳态运行时，若所带负载为感性cos0=O.8,则其电枢反应的性质为()。

A交轴电枢反应；B直轴去磁电枢反应；C直轴去磁与交轴电枢反应；D直轴增磁与交轴电枢反应。

答 C3.同步发电机稳定短路电流不很大的原因是( )。

A漏阻抗较大；B短路电流产生去磁作用较强；C电枢反应产生增磁作用；D同步电抗较大。

答B4. ★对称负载运行时，凸极同步发电机阻抗大小顺序排列为( )oA X°>XQX“X 肿Xq ；B 乂宀小小，八C Xq> X aq > X d > X ad > X Q； D Xd>XQX(f >X 肿 X 。

第二章同步发电机励磁自动控制系统（习题及答案）第二章作业习题1、同步发电机励磁自动调节的作用是什么？（1）电力系统正常运行时，维持发电机或系统某点电压水平；（2）在并列运行发电机之间，合理分配机组间的无功负荷；（3）提高发电机静稳定极限。

（4）提高系统的动态稳定；（5）限制发电机突然卸载时电压上升；（6）发电机故障时，对发电机实行快速灭磁。

2、同步发电机的励磁系统有哪几种？各有何特点？励磁系统包括：直流励磁系统、交流励磁系统、静止励磁系统。

（1）直流励磁机特点：结构简单；靠机械整流子换向，有炭刷和整流子等转动接触部件；维护量大，造价高；励磁系统的容量受限制；（2）交流励磁系统；励磁系统的容量不受限制；不受电网干扰，可靠性高；取消了滑环和炭刷，维护量小，不存在火花问题。

无炭粉和铜末引起电机线圈污染，绝缘的寿命较长；无法对励磁回路进行直接测量，如转子电流、电压，转子绝缘等；无法对整流元件等的工作情况进行直接监测；对整流元件等的可靠性要求高；（3）静止励磁系统结构简单、可靠性高、造价低、维护量小；无励磁机，缩短机组长度，可减少电厂土建造价；直接用可控硅控制转子电压，可获很快的励磁电压响应速度；保护配合较复杂；3、强励的基本作用是什么？衡量强励性能的指标是什么？（1）作用：有利于电力系统的稳定运行；有助于继电保护的正确动作；有助于缩短短路故障切除后母线电压的恢复时间；有助于电动机的自启动过程；（2）指标：强励倍数K HSE；励磁电压响应比4、何谓灭磁？常见的三种灭磁方法是什么？（1）灭磁：使发电机励磁绕组的磁场尽快地减弱到最低程度。

（2）灭磁方法：励磁绕组对常数电阻放电灭磁；励磁绕组对非线性电阻（灭弧栅）放电灭磁；全控整流桥逆变灭磁；。

同步发电机习题二一、填空题1、我国生产的72500千瓦的水轮发电机，其转速为125转／分，那么，极对数p=__________________(24)2、三相同步发电机带有纯电感负载时，如不计电枢电阻的作用，则电枢反应作用是_________________(直轴去磁)3、装在用户附近的一台调相机，在负载比较小的夜间为改善长线末端的电压应使调相机处于 状态。

（欠励）4、调节同步发电机励磁电流就能改变发电机输出的________ 。

（无功功率）5、同步发电机用暗灯法并联合闸，当频率不等时所出现的现象___________ 。

（三相灯出现同时暗，同时亮的交替变化现象）9．同步发电机内功率因数角ψ=90时的电枢反应为________________。

_(直轴去磁)10、同步发电机用暗灯法并联合闸，当电压不等时所出现的现象___________ 。

（一个相灯没有绝对熄灭的时侯，在最亮和最暗范围内闪烁）11．同步发电机处于“欠励磁”状态时发出无功的性质为___________.（容性）12．并联于无限大电网的运行的同步发电机，要改变有功功率输出，只需调节______________________.（原动机的转速）13．同步发电机气隙增大，其同步电抗将 。

（减小）14．同步发电机内功率因数角ψ=0时的电枢反应为________ 。

（交轴电枢反应）15、同步发电机在过励时从电网吸收 容性无功功率 ，产生 直轴去磁的电枢反应 电枢反应16、同步电机的功角δ有双重含义，一是 和 之间的夹角；是 和 空间夹角。

（电动势和电压；励磁磁动势和气隙磁动势）17．凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 2q dmU 11()sin22X X δ-Ω 18、一台并网运行的同步发电机，按发电机惯例，已知原运行点的功率因数是超前的，则电机运行在______励状态，此时电机从电网吸收_____性质的无功功率；若不调节原动机输出而将励磁电流单方向调大，则电机可变化到_____励状态，此时电机向电网发出_______无功功率。

第二章 《同步发电机的自动并列》练习参考答案一、名词解释1．并列操作答：将发电机并入电力系统参加并列运行的操作。

2．准同步并列答：发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3．自同步并列答：将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4．同步点答：可以进行并列操作的断路器。

5．滑差、滑差频率、滑差周期答：滑差：并列断路器两侧发电机电压电角速度与系统电压电角速度之差，用S ω表示，即X G s ωωω−=；滑差频率：并列断路器两侧发电机电压频率与系统电压频率之差，用f s 表示，即；X G s f f f −=滑差周期：并列断路器两侧发电机电压与系统电压之间相角差变化3600所用的时间。

6．导前时间、恒定导前时间、恒定导前时间自动准同步装置答：导前时间：相对于°=0δ提前(导前)的时间；恒定导前时间：相对于°=0δ提前(导前)的时间，且这一时间不随频差(或滑差)、压差变化；恒定导前时间自动准同步装置：由恒定导前时间脉冲发出合闸脉冲命令的自动准同步装置。

7．导前相角、恒定导前相角、恒定导前相角式自动准同步装置答：导前相角：相对于°=0δ提前(导前)的相角；恒定导前相角：相对于°=0δ提前(导前)的相角，且这一相角不随频差(或滑差)、压差变化；恒定导前相角自动准同步装置：由恒定导前相角脉冲发出合闸脉冲命令的自动准同步装置。

8．整步电压、正弦整步电压、线性整步电压答：整步电压：包含同步条件信息的电压；正弦整步电压：与时间具有正弦函数关系的整步电压，表达式2tsin 2s m zb ωU u =线性整步电压：与时间具有线性函数关系的整步电压，表达式⎪⎪⎩⎪⎪⎨⎧<<⎟⎟⎠⎞⎜⎜⎝⎛−<<=S s s s T t T T t u T t t T u u 21220 2max zb,s max zb,zb 二、单项选择题1．准同步并列的方法是，发电机并列合闸前( C )，当( )时，将发电机断路器合闸，完成并列操作。
