光刻工艺概述范文光刻工艺是一种在微电子制造过程中使用的重要技术,它被用来制造集成电路、平板显示器、光学元件和微纳米结构等微系统设备。
光刻工艺可以实现高精度的图案转移,从而实现微电子器件的制造。
首先,光刻工艺的基础是光刻胶的使用。
光刻胶是一种特殊的液体材料,它可以在光照下发生化学反应,从而形成具有特定形状的图案。
光刻胶通常是由光敏剂、聚合物和溶剂组成的复合物。
在光刻过程中,光敏剂在光照下会发生光化学反应,而聚合物则起到保护胶膜的作用。
其次,光刻胶需要通过光刻机进行曝光。
光刻机是一种特殊的设备,它可以通过光源发射出特定波长的光,然后将光照射到光刻胶上。
光刻机通常采用紫外光或深紫外光作为光源,因为这些波长的光可以提供较高的分辨率和光刻胶的敏感性。
光照后,光刻胶中被光化学反应改变的区域会变得溶解性不同于未被照射的区域。
然后,曝光后的光刻胶需要进行显影。
显影是将光刻胶中未被光照的部分溶解掉,以显示出所需的图案。
显影过程常用的显影液是酸性的溶液,因为光刻胶通常是碱性的,酸性的显影液可以中和光刻胶中的碱性物质,从而加快显影的速度。
经过显影后,光刻胶上就会留下所需的图案。
最后,经过显影之后,就需要对光刻胶进行固化和清洗。
固化是通过加热或紫外光照射等方法使光刻胶变得硬化,以增加其耐用性和稳定性。
清洗是将显影后的光刻胶从器件表面去除。
清洗过程通常使用有机溶剂或酸碱溶液进行,以去除光刻胶的残留物。
除了上述基本步骤外,光刻工艺还有其他一些补充工艺,例如涂胶剥离、反蚀刻和多层光刻等。
涂胶剥离技术是在制造过程中用于去除曝光后的光刻胶的方法,可以使工艺更加容易进行。
反蚀刻是一种利用光化学反应来蚀刻材料的方法,可以形成多层结构。
多层光刻则是在多个层次上进行光刻,可以实现更加复杂的图案。
这些补充工艺可以根据不同需求进行选择和组合。
总的来说,光刻工艺是微电子制造中的一种重要技术,它通过使用光刻胶、光刻机和显影液等工具和材料,可以实现高精度的图案转移。

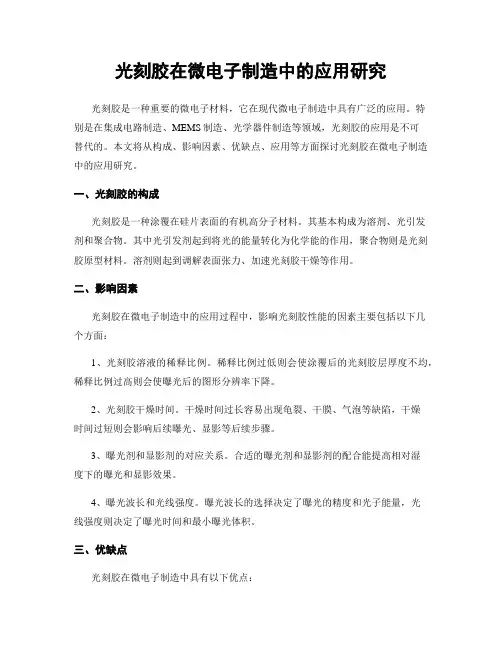

光刻胶在微电子制造中的应用研究光刻胶是一种重要的微电子材料,它在现代微电子制造中具有广泛的应用。
特别是在集成电路制造、MEMS制造、光学器件制造等领域,光刻胶的应用是不可替代的。
本文将从构成、影响因素、优缺点、应用等方面探讨光刻胶在微电子制造中的应用研究。
一、光刻胶的构成光刻胶是一种涂覆在硅片表面的有机高分子材料。
其基本构成为溶剂、光引发剂和聚合物。
其中光引发剂起到将光的能量转化为化学能的作用,聚合物则是光刻胶原型材料。
溶剂则起到调解表面张力、加速光刻胶干燥等作用。
二、影响因素光刻胶在微电子制造中的应用过程中,影响光刻胶性能的因素主要包括以下几个方面:1、光刻胶溶液的稀释比例。
稀释比例过低则会使涂覆后的光刻胶层厚度不均,稀释比例过高则会使曝光后的图形分辨率下降。
2、光刻胶干燥时间。
干燥时间过长容易出现龟裂、干膜、气泡等缺陷,干燥时间过短则会影响后续曝光、显影等后续步骤。
3、曝光剂和显影剂的对应关系。
合适的曝光剂和显影剂的配合能提高相对湿度下的曝光和显影效果。
4、曝光波长和光线强度。
曝光波长的选择决定了曝光的精度和光子能量,光线强度则决定了曝光时间和最小曝光体积。
三、优缺点光刻胶在微电子制造中具有以下优点:1、高分辨率。
光刻胶涂覆后可以通过微细曝光控制其形状和大小,从而获得高分辨率的图案。
2、适用范围广。
光刻胶可以制备出各种形状和大小的微电子结构,例如晶体管、电容器、波导等。
3、操作简单。
利用光刻胶进行微电子制造过程简单、操作便捷,生产成本相对较低。
但是光刻胶在微电子制造中缺点也是不可忽视的:1、光刻胶的制备工艺要求较高,需要严格控制涂覆和干燥的条件,保证光刻胶的稳定性和品质。
2、光刻胶涂覆和干燥后容易受到杂质的干扰,需要在制作前进行严格的准备工作。
3、光刻胶的生产过程涉及到有毒有害的物质,对工作环境和操作者有一定的安全隐患。
四、应用1、集成电路制造。
在集成电路制造中,光刻胶用来裸露硅片表面,形成复杂的电子线路结构和微小的细节。

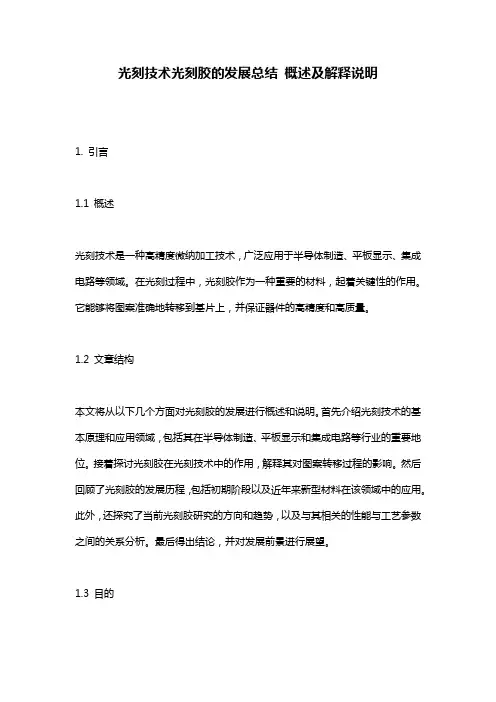

光刻技术光刻胶的发展总结概述及解释说明1. 引言1.1 概述光刻技术是一种高精度微纳加工技术,广泛应用于半导体制造、平板显示、集成电路等领域。
在光刻过程中,光刻胶作为一种重要的材料,起着关键性的作用。
它能够将图案准确地转移到基片上,并保证器件的高精度和高质量。
1.2 文章结构本文将从以下几个方面对光刻胶的发展进行概述和说明。
首先介绍光刻技术的基本原理和应用领域,包括其在半导体制造、平板显示和集成电路等行业的重要地位。
接着探讨光刻胶在光刻技术中的作用,解释其对图案转移过程的影响。
然后回顾了光刻胶的发展历程,包括初期阶段以及近年来新型材料在该领域中的应用。
此外,还探究了当前光刻胶研究的方向和趋势,以及与其相关的性能与工艺参数之间的关系分析。
最后得出结论,并对发展前景进行展望。
1.3 目的本文的目的是全面了解光刻胶的发展历程和性能特点,探讨其在光刻技术中的重要作用,并分析与之相关的关键因素。
通过深入研究光刻胶的发展和应用,可以为光刻技术领域的科研工作者提供参考和借鉴,促进该领域更加快速、高效地发展。
此外,对于从事相关产业或学术研究的人士而言,本文也可作为一份辅助资料和知识补充,为实际应用提供指导和支持。
2. 光刻技术的基本原理和应用光刻技术是一种微影技术,广泛应用于半导体制造、集成电路制造和微纳加工领域。
其基本原理是利用特定波长的紫外光通过掩膜将图案投射到光刻胶层上,并通过显影过程在光刻胶上形成所需的图案。
2.1 光刻技术的基本原理光刻技术基于光学衍射原理,利用紫外光与物质之间的相互作用实现微细图案的转移。
首先,将需要制造的图形模式转移至透明玻璃或石英板做成的掩膜上。
然后,将掩膜与待加工物(通常是硅片)放置在附近并对齐。
接下来,使用紫外光源照射掩膜,在掩膜上投射出所需的图案。
投射过程中,由于掩膜上图案只有部分区域可以透过或阻挡光线传播到底片表面,因此会在底片表面形成一个复制了掩模图案的强度分布。
最后,在显影过程中,选择合适的化学物质将未曝光区域的光刻胶溶解掉,留下所需图案的结构。
光刻胶生产技术光刻胶是微电子和光电子行业中一种重要的材料,它在芯片制造过程中起着至关重要的作用。
本文将介绍光刻胶的生产技术和相关应用。
一、光刻胶的概述光刻胶是一种特殊的涂覆材料,由聚合物、溶剂和添加剂组成。
它的主要功能是在芯片制造过程中实现图形的转移和传输。
光刻胶的特殊结构和性质使其在微细加工领域具有广泛的应用。
二、光刻胶的分类根据不同的特性和应用需求,光刻胶可以分为正胶和负胶两类。
正胶是指在曝光后,光刻胶的溶解度增加,曝光部分被溶解掉,从而形成芯片上的图形。
负胶则是指在曝光后,光刻胶的溶解度降低,曝光部分保留下来,形成芯片上的图形。
三、光刻胶的生产工艺光刻胶的生产工艺主要包括以下几个步骤:1. 材料准备:将聚合物、溶剂和添加剂按照一定的配方比例混合均匀,制备成光刻胶的前驱物。
2. 光刻胶的涂覆:将前驱物涂覆在硅片或其他基材上,形成一层均匀的薄膜。
3. 前驱物的固化:通过加热或紫外线照射等方式,使前驱物发生聚合反应,形成固体光刻胶。
4. 曝光:将掩膜与光刻胶层紧密接触,通过光源的照射将图形转移至光刻胶层。
5. 显影:使用合适的显影液将未曝光或曝光部分溶解掉,使图形显现出来。
6. 后续处理:清洗、干燥和固化等步骤,以确保光刻胶层的质量和稳定性。
四、光刻胶的应用领域光刻胶在微电子和光电子行业中广泛应用。
它是芯片制造过程中的关键材料,可用于制备集成电路、光学器件、光纤通信等。
光刻胶的特殊性能使得微细加工成为可能,为电子产品的小型化和高效化提供了重要支持。
五、光刻胶的发展趋势随着科技的不断进步和市场需求的不断增长,光刻胶的研发和生产技术也在不断改进和创新。
目前,人们对光刻胶的要求越来越高,主要体现在以下几个方面:1. 分辨率的提高:随着芯片制造工艺的进一步微细化,对光刻胶分辨率的要求也越来越高。
2. 适应性的增强:光刻胶需要适应不同材料和工艺的要求,以满足不同行业和应用领域的需求。
3. 性能的稳定性:光刻胶需要具备良好的化学稳定性和热稳定性,以确保生产过程的可靠性和一致性。

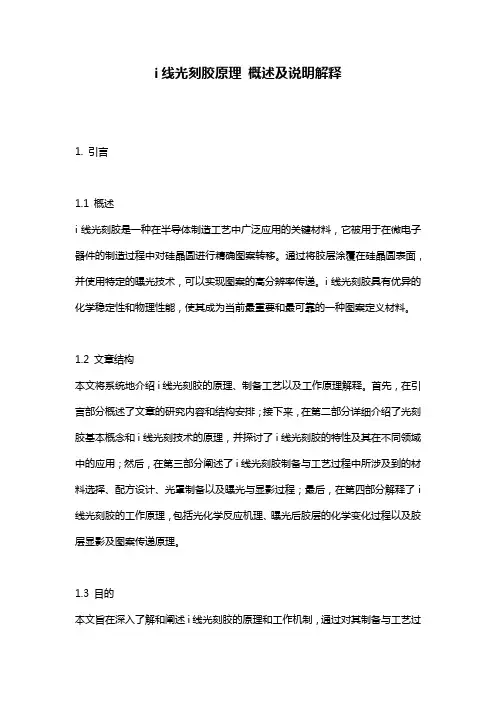

i线光刻胶原理概述及说明解释1. 引言1.1 概述i线光刻胶是一种在半导体制造工艺中广泛应用的关键材料,它被用于在微电子器件的制造过程中对硅晶圆进行精确图案转移。
通过将胶层涂覆在硅晶圆表面,并使用特定的曝光技术,可以实现图案的高分辨率传递。
i线光刻胶具有优异的化学稳定性和物理性能,使其成为当前最重要和最可靠的一种图案定义材料。
1.2 文章结构本文将系统地介绍i线光刻胶的原理、制备工艺以及工作原理解释。
首先,在引言部分概述了文章的研究内容和结构安排;接下来,在第二部分详细介绍了光刻胶基本概念和i线光刻技术的原理,并探讨了i线光刻胶的特性及其在不同领域中的应用;然后,在第三部分阐述了i线光刻胶制备与工艺过程中所涉及到的材料选择、配方设计、光罩制备以及曝光与显影过程;最后,在第四部分解释了i 线光刻胶的工作原理,包括光化学反应机理、曝光后胶层的化学变化过程以及胶层显影及图案传递原理。
1.3 目的本文旨在深入了解和阐述i线光刻胶的原理和工作机制,通过对其制备与工艺过程的介绍和解释,将有助于读者全面理解i线光刻胶技术在微电子器件制造中的关键作用。
此外,本文还将展望i线光刻胶技术的未来发展前景,并总结研究成果,为相关领域的进一步研究提供参考。
2. i线光刻胶的原理2.1 光刻胶的基本概念光刻胶是一种在微电子制造过程中广泛使用的材料,它能够将光照射到其表面上形成具有所需图案的薄膜。
光刻胶的基本工作原理是利用特殊化学反应,使得胶层在曝光后发生一系列变化。
这种变化可以是物理性质上的改变,例如溶解速度或抗溶解性的改变,也可以是化学性质上的改变,例如交联或去交联等。
2.2 i线光刻技术介绍i线光刻技术是一种常用于半导体工业中的微影技术。
它采用紫外线(i线)作为曝光源,通过干涉和准直系统将光束聚焦到光刻胶表面以实现高分辨率图案转移。
i线具有较短波长和良好的直透性,在微影过程中能够产生高分辨率、高对比度和低显影剂残留率的图案。

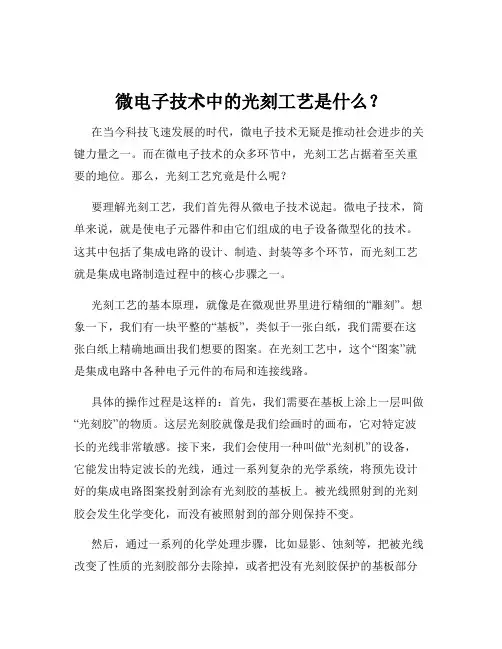

微电子技术中的光刻工艺是什么?在当今科技飞速发展的时代,微电子技术无疑是推动社会进步的关键力量之一。
而在微电子技术的众多环节中,光刻工艺占据着至关重要的地位。
那么,光刻工艺究竟是什么呢?要理解光刻工艺,我们首先得从微电子技术说起。
微电子技术,简单来说,就是使电子元器件和由它们组成的电子设备微型化的技术。
这其中包括了集成电路的设计、制造、封装等多个环节,而光刻工艺就是集成电路制造过程中的核心步骤之一。
光刻工艺的基本原理,就像是在微观世界里进行精细的“雕刻”。
想象一下,我们有一块平整的“基板”,类似于一张白纸,我们需要在这张白纸上精确地画出我们想要的图案。
在光刻工艺中,这个“图案”就是集成电路中各种电子元件的布局和连接线路。
具体的操作过程是这样的:首先,我们需要在基板上涂上一层叫做“光刻胶”的物质。
这层光刻胶就像是我们绘画时的画布,它对特定波长的光线非常敏感。
接下来,我们会使用一种叫做“光刻机”的设备,它能发出特定波长的光线,通过一系列复杂的光学系统,将预先设计好的集成电路图案投射到涂有光刻胶的基板上。
被光线照射到的光刻胶会发生化学变化,而没有被照射到的部分则保持不变。
然后,通过一系列的化学处理步骤,比如显影、蚀刻等,把被光线改变了性质的光刻胶部分去除掉,或者把没有光刻胶保护的基板部分蚀刻掉,从而在基板上留下我们所需要的图案。
这个图案就是集成电路的一部分,经过多次重复这样的光刻过程,就可以在基板上制造出完整的集成电路。
光刻工艺的精度对于集成电路的性能和集成度有着决定性的影响。
随着科技的不断进步,集成电路的集成度越来越高,这就要求光刻工艺能够实现更小的线宽和更高的分辨率。
在实际的光刻过程中,有很多因素会影响光刻工艺的精度和质量。
比如光刻机的性能、光刻胶的特性、曝光的时间和强度、环境的温度和湿度等等。
为了保证光刻工艺的稳定性和可靠性,工程师们需要对这些因素进行严格的控制和优化。
光刻机是光刻工艺中最为关键的设备之一。

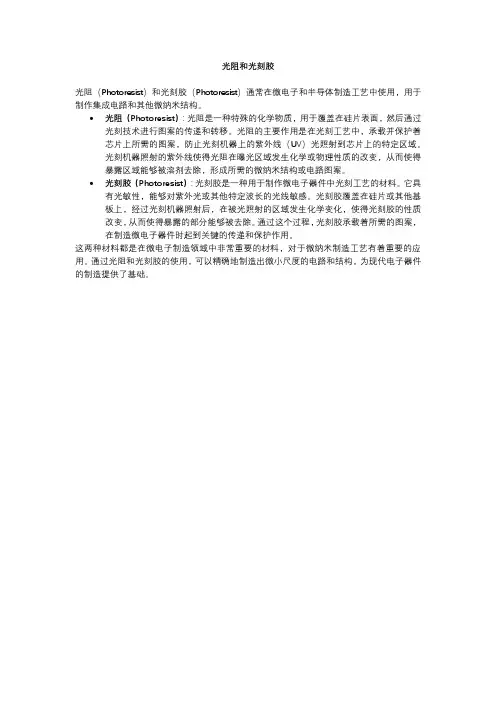

光阻和光刻胶
光阻(Photoresist)和光刻胶(Photoresist)通常在微电子和半导体制造工艺中使用,用于制作集成电路和其他微纳米结构。
•光阻(Photoresist):光阻是一种特殊的化学物质,用于覆盖在硅片表面,然后通过光刻技术进行图案的传递和转移。
光阻的主要作用是在光刻工艺中,承载并保护着芯片上所需的图案,防止光刻机器上的紫外线(UV)光照射到芯片上的特定区域。
光刻机器照射的紫外线使得光阻在曝光区域发生化学或物理性质的改变,从而使得暴露区域能够被溶剂去除,形成所需的微纳米结构或电路图案。
•光刻胶(Photoresist):光刻胶是一种用于制作微电子器件中光刻工艺的材料。
它具有光敏性,能够对紫外光或其他特定波长的光线敏感。
光刻胶覆盖在硅片或其他基板上,经过光刻机器照射后,在被光照射的区域发生化学变化,使得光刻胶的性质改变,从而使得暴露的部分能够被去除。
通过这个过程,光刻胶承载着所需的图案,在制造微电子器件时起到关键的传递和保护作用。
这两种材料都是在微电子制造领域中非常重要的材料,对于微纳米制造工艺有着重要的应用。
通过光阻和光刻胶的使用,可以精确地制造出微小尺度的电路和结构,为现代电子器件的制造提供了基础。

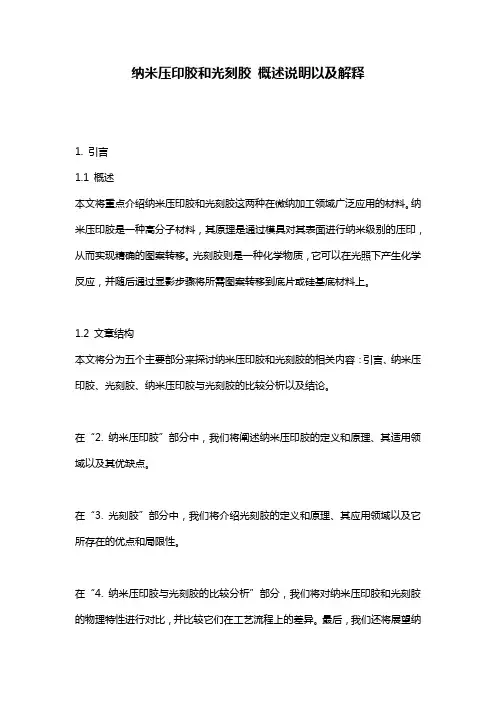

纳米压印胶和光刻胶概述说明以及解释1. 引言1.1 概述本文将重点介绍纳米压印胶和光刻胶这两种在微纳加工领域广泛应用的材料。
纳米压印胶是一种高分子材料,其原理是通过模具对其表面进行纳米级别的压印,从而实现精确的图案转移。
光刻胶则是一种化学物质,它可以在光照下产生化学反应,并随后通过显影步骤将所需图案转移到底片或硅基底材料上。
1.2 文章结构本文将分为五个主要部分来探讨纳米压印胶和光刻胶的相关内容:引言、纳米压印胶、光刻胶、纳米压印胶与光刻胶的比较分析以及结论。
在“2. 纳米压印胶”部分中,我们将阐述纳米压印胶的定义和原理、其适用领域以及其优缺点。
在“3. 光刻胶”部分中,我们将介绍光刻胶的定义和原理、其应用领域以及它所存在的优点和局限性。
在“4. 纳米压印胶与光刻胶的比较分析”部分,我们将对纳米压印胶和光刻胶的物理特性进行对比,并比较它们在工艺流程上的差异。
最后,我们还将展望纳米压印胶与光刻胶在未来应用中的前景。
最后,在“5. 结论”部分,我们将总结本文的主要观点和结论。
1.3 目的本文旨在提供关于纳米压印胶和光刻胶的详细说明和解释,探究它们各自的定义、原理以及应用领域。
通过比较分析这两种材料,我们将评估它们的优点、局限性,并展望其未来发展前景。
通过阅读本文,读者将能够更好地了解这些材料在微纳加工领域中的重要性和应用前景。
2. 纳米压印胶:2.1 定义和原理:纳米压印胶是一种特殊的材料,具有可以在纳米尺度下进行模板压印的性能。
其基本原理是利用模板上的微细结构,通过将纳米压印胶塗布在待加工表面上,并施加压力,在一定温度下进行硬化或烘干,从而使纳米压印胶与模板进行接触并复制其微细结构。
2.2 应用领域:纳米压印胶在许多领域中都有广泛应用。
例如,在纳米加工领域,它可以用于制备微电子器件、光学元件、生物芯片等。
此外,在纳米技术的发展中,纳米压印胶也被广泛应用于研究和开发新型材料、表面功能化等方面。
2.3 优点和局限性:纳米压印胶具有一些显著的优点。

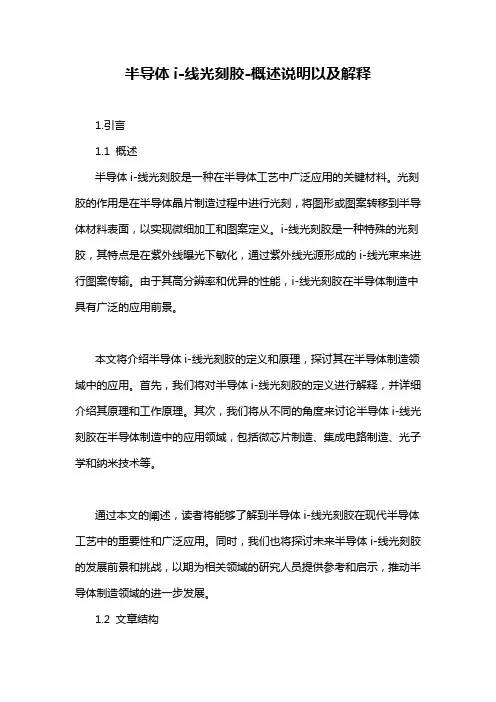

半导体i-线光刻胶-概述说明以及解释1.引言1.1 概述半导体i-线光刻胶是一种在半导体工艺中广泛应用的关键材料。
光刻胶的作用是在半导体晶片制造过程中进行光刻,将图形或图案转移到半导体材料表面,以实现微细加工和图案定义。
i-线光刻胶是一种特殊的光刻胶,其特点是在紫外线曝光下敏化,通过紫外线光源形成的i-线光束来进行图案传输。
由于其高分辨率和优异的性能,i-线光刻胶在半导体制造中具有广泛的应用前景。
本文将介绍半导体i-线光刻胶的定义和原理,探讨其在半导体制造领域中的应用。
首先,我们将对半导体i-线光刻胶的定义进行解释,并详细介绍其原理和工作原理。
其次,我们将从不同的角度来讨论半导体i-线光刻胶在半导体制造中的应用领域,包括微芯片制造、集成电路制造、光子学和纳米技术等。
通过本文的阐述,读者将能够了解到半导体i-线光刻胶在现代半导体工艺中的重要性和广泛应用。
同时,我们也将探讨未来半导体i-线光刻胶的发展前景和挑战,以期为相关领域的研究人员提供参考和启示,推动半导体制造领域的进一步发展。
1.2 文章结构本文将按照以下结构来展开对半导体i-线光刻胶的介绍和探讨:第一部分是引言,包括概述、文章结构和目的。
在引言部分,我们将简要介绍半导体i-线光刻胶的背景和重要性,并概述本文的结构和目标。
第二部分是正文,将详细介绍半导体i-线光刻胶的定义和原理,以及其在不同应用领域的具体应用。
在定义和原理部分,我们将解释什么是半导体i-线光刻胶,以及它的工作原理和特点。
在应用领域部分,我们将探讨半导体i-线光刻胶在微电子制造、集成电路制造等领域的应用案例,以及其在提升器件性能和生产效率方面的优势。
第三部分是结论,包括对半导体i-线光刻胶重要性和应用的总结,以及展望其发展前景和面临的挑战。
在总结部分,我们将回顾半导体i-线光刻胶的重要作用和应用价值,并强调其在现代半导体产业中的地位。
同时,我们将展望半导体i-线光刻胶未来的发展前景,并提出可能面临的技术挑战和解决思路。
此之前约1950年发明了重氮萘醌—酚醛树脂系光刻胶,它最早应用于印刷业,目前是电子工业用用最多的光刻胶,近年随着电子工业的飞速发展,光刻胶的发展更是日新月异,新型光刻胶产品不断涌现。
光刻胶按其所用曝光光源或辐射源的不同, 又可分为紫外光刻胶、深紫外光刻胶、电子束胶、离子束胶、X射线胶等。
2. 光刻技术及工艺电子工业的发展离不开光刻胶的发展, 这是由电子工业微细加工的线宽所决定的。
众所周知,在光刻工艺中离不开曝光。
目前采用掩膜版的曝光方式主要有接触式曝光和投影式曝光两种。
光刻工艺过程光刻胶的种类虽然很多,使用主艺条件依光刻胶的品种不同而有很大的不同,但大体可遵从如下步骤:a.基片处理:该工序包括脱脂清洗、高温处理等部分,有时还需涂粘附增强剂进行表面改性处理。
脱脂一般采用溶剂或碱性脱脂剂进行清洗,然后再用酸性清洗剂清洗,最后用纯水清洗。
高温处理通常是在150-160℃对基片进行烘烤去除表面水分。
粘附增强剂的作用是将基片表面亲水性改变为憎水性, 便于光刻胶的涂布, 增加光刻胶在基片上的粘附性电。
b.涂胶:光刻胶的涂布方式有旋转涂布、辗涂、浸胶及喷涂等多种方式。
在电子工业中应用较多的是旋转涂布。
该方式的涂胶厚度一般取决于光刻胶的粘度及涂胶时的转速。
膜厚-转速曲线是光刻胶的一个重要特性。
c.前烘:前烘的目的是为了去除胶膜中残存的溶剂,消除胶膜的机械应力。
在电子工业中烘烤方式通常有对流烘箱和热板两种。
前烘的温度和时间根据光刻胶种类及胶膜的厚度而定。
以北京化学试剂研究所BN308系列紫外负性光刻胶为例,当胶膜厚度为1-2μm时,对流烘箱,70-80℃,20min;热板,100℃,1min。
d.曝光:正确的曝光量是影响成像质量的关键因素。
曝光不够或曝光过度均会影响复制图形的再现性。
曝光宽容度大有利于光刻胶的应用。
光刻胶的曝光量同样取决于光刻胶的种类及膜厚。
以BN308系列负胶为例,当膜厚为1-2μm时,曝光20-30mJ/cm2e.中烘:曝光后显影前的烘烤,对于化学增幅型光刻胶来说至关重要,中烘条件的好坏直接关系到复制图形的质量。
光刻胶的作用原理和用途
光刻胶是一种用于微电子制造中的重要材料,它的作用是在半导体芯片制造过程中,通过光刻技术将芯片上的电路图案转移到光刻胶上,再通过化学腐蚀等步骤将芯片上不需要的部分去除,最终得到所需的电路结构。
光刻胶的作用原理
光刻胶的作用原理基于光化学反应。
在光刻过程中,首先将光刻胶涂覆在半导体芯片表面。
然后,通过光刻机将特定波长的紫外线照射在光刻胶表面,使得光刻胶中的光敏剂发生光化学反应,从而改变光刻胶的物理性质。
经过光刻胶的显影和腐蚀等后续处理,可以将芯片上需要的电路图案转移到光刻胶上,再通过化学腐蚀等步骤将芯片上不需要的部分去除,最终得到所需的电路结构。
光刻胶的用途
光刻胶主要用于半导体芯片制造中的光刻工艺。
它可以被用于制造各种微电子器件,包括晶体管、集成电路、传感器、MEMS(微机电系统)等。
在半导体芯片制造过程中,光刻胶的作用是将电路图案转移到光刻胶上,从而制造出具有特定功能的微电子器件。
除了在半导体芯片制造中的光刻工艺中,光刻胶还可以用于其他领域。
例如,它可以用于制造微纳米结构的光学元件,如衍射光栅、微透镜等。
此外,光刻胶还可以被用于制造微流控芯片、生物芯片等微型生物系统。
总结
光刻胶是微电子制造中不可或缺的材料。
它的作用是在半导体芯片制造过程中,通过光刻技术将芯片上的电路图案转移到光刻胶上,再通过化学腐蚀等步骤将芯片上不需要的部分去除,最终得到所需的电路结构。
除了在半导体芯片制造中的光刻工艺中,光刻胶还可以用于制造微纳米结构的光学元件、微流控芯片、生物芯片等微型生物系统。
纳米刻蚀工艺是微电子制造中不可或缺的一环,而光刻胶则是该工艺中的关键材料之一。
光刻胶在纳米刻蚀工艺中扮演着重要的角色,它不仅决定了刻蚀的深度和精度,还影响到了最终产品的性能和质量。
因此,选择和应用光刻胶对于纳米刻蚀工艺的成功实施至关重要。
首先,让我们了解一下光刻胶的基本性质。
光刻胶是一种特殊的材料,它在紫外光的照射下会发生化学反应,从而影响刻蚀的程度。
光刻胶通常由两种不同性质的化合物组成,一种对紫外光敏感,另一种则对紫外光不敏感。
这两种化合物在混合后会发生化学反应,从而影响最终的刻蚀效果。
在纳米刻蚀工艺中,选择和应用光刻胶需要考虑以下几个因素:1. 性能稳定性:光刻胶的性能会受到温度、湿度、时间等因素的影响,因此需要选择性能稳定的光刻胶,以确保其在不同环境下的表现一致。
2. 适用工艺范围:不同的纳米刻蚀工艺需要不同的光刻胶,因此需要根据具体的工艺需求选择适合的光刻胶。
3. 兼容性:光刻胶与纳米刻蚀设备、材料等之间的兼容性也是选择光刻胶时需要考虑的重要因素。
应用光刻胶时,需要注意以下几点:1. 准确使用:确保光刻胶的正确使用方法,包括涂覆、曝光、显影等步骤,以获得最佳的刻蚀效果。
2. 保护环境:使用后的光刻胶需要妥善处理,以避免对环境造成污染。
3. 定期维护:定期检查和保养纳米刻蚀设备,以确保其性能稳定,从而保证光刻胶的使用效果。
总的来说,选择和应用光刻胶对于纳米刻蚀工艺的成功实施至关重要。
只有选择适合的光刻胶,并正确应用它,才能确保纳米刻蚀工艺的精度和效率,从而制造出高质量的微电子产品。
在未来,随着纳米技术的不断发展,光刻胶的应用也将越来越广泛,为微电子制造带来更多的可能性。
光刻胶在微纳加工中的应用研究光刻胶是一种常用于微纳加工领域的物质,它的主要作用是在半导体曝光过程中起到抗光辐射的作用。
在微纳加工中,光刻胶的应用非常广泛,比如用于制备光学元件、微电子器件等等。
本文将对光刻胶在微纳加工中的应用进行一些研究探讨。
一、光刻胶的种类光刻胶主要有两种,一种是正胶,另一种是负胶。
正胶的光刻过程是在曝光后的光刻胶所在区域变得不可溶,未曝光部分的光刻胶则可以在显影液的作用下被溶解。
而负胶则恰恰相反,曝光之后所产生的区域会变得可溶,未曝光部分则会不受影响。
在不同的微纳加工过程中,选择合适的胶料种类对于得到理想的加工效果非常重要。
二、光刻胶在微电子器件制备中的应用在微电子器件制备中,光刻胶作为一个非常重要的制备材料,被广泛应用于微纳加工过程中。
以光刻制备为例,具体步骤如下:首先,先选择适合的正胶或负胶,并将其涂敷在去氧化硅或氮化硅的晶体管上;其次,在光刻机上进行曝光,使光刻胶在所需要的区域出现硬化反应;再次,将晶体管放入显影液中,使未曝光部分的光刻胶溶解掉,而曝光部分则得以保留。
最后,将制备好的物件放入高温炉中,进行烧结,形成所需要的微电子器件。
三、光刻胶在传感器制备中的应用在传感器制备中,光刻胶同样被广泛应用。
以光学传感器为例,具体步骤如下:首先,涂覆以负胶为主的光刻胶在基底上;其次,在光刻机上进行曝光,使光刻胶在所需要的区域出现硬化反应;再次,将晶体管放入相关显影液中,使未曝光部分的光刻胶溶解掉,而曝光部分则得以保留。
最后,根据所需要的光学传感器形状,在基底上刻蚀成型,形成所需要的光学传感器。
四、光刻胶在微透镜制备中的应用除了传感器制备和微电子器件制备之外,光刻胶还广泛应用于微透镜制备。
在微透镜制备中,相对于其它的制备工艺,光刻技术相对更加简单直接,同时得到的微透镜质量也非常良好。
具体步骤如下:首先,选择适合的正胶或负胶,并将其涂敷在基底上;其次,在光刻机上进行曝光,使光刻胶在所需要的区域出现硬化反应;再次,将晶体管放入显影液中,使未曝光部分的光刻胶溶解掉,而曝光部分则得以保留。
光刻胶的性能分析与优化光刻胶作为重要的微电子材料,承载着芯片制造的重任。
其性能的优劣直接决定了芯片的制造质量和性能。
因此,对光刻胶的性能分析与优化显得尤为重要。
一、光刻胶的性能分析1. 分子结构光刻胶的分子结构是影响其性能的重要因素之一。
具体而言,不同的分子结构会导致不同的光学特性和物理特性,从而影响其在光刻过程中的表现。
2. 光化学反应光刻胶的光化学反应特性是其性能的另一个重要因素。
在光刻过程中,光刻胶会受到紫外线的照射,触发光化学反应,形成化学键和断键,从而实现对芯片的刻蚀。
3. 印刷分辨率光刻胶的印刷分辨率决定了其在芯片制造中的应用范围和性能。
通常,印刷分辨率越高,光刻胶的微细结构表现也就越好,从而能够实现更加复杂的微电子制造。
二、光刻胶的性能优化1. 分子结构优化通过优化分子结构,可以改变光刻胶的光学特性和物理特性,从而实现更好的性能表现。
具体而言,可以通过调节分子结构的大小、形状和化学键的结构等来实现优化。
2. 光化学反应优化光刻胶的光化学反应实现了对芯片的刻蚀,因此优化其光化学反应特性可以实现更好的刻蚀表现。
具体而言,可以通过控制紫外线照射的能量和时间等,来实现适当的光化学反应。
3. 印刷分辨率优化印刷分辨率是光刻胶应用范围和性能的关键因素之一,因此实现优化可以提高光刻胶的制造水平。
具体而言,可以通过优化光刻胶的化学配方和制造工艺等,来实现更好的印刷分辨率表现。
三、结语光刻胶作为微电子制造中不可或缺的材料,其性能的优劣直接决定了芯片制造的质量和性能。
通过对其分子结构、光化学反应和印刷分辨率等方面的分析和优化,可以实现更好的性能表现,提高微电子制造的水平。
光刻胶是微电子加工中不可缺少的材料,它在芯片制造、MEMS制造、LED制造等工业中起着至关重要的作用。
本文将介绍光刻胶的成分及其工作原理。
一、成分
光刻胶的成分主要包括聚合物、感光剂、混合剂等。
其中聚合物是光刻胶的主要组成部分,它决定了光刻胶的力学性能和化学稳定性;感光剂是影响光刻胶曝光的重要成分;混合剂的作用是改善光刻胶的性质,包括粘度、流动性、干燥性等。
二、工作原理
光刻胶的工作原理是:将涂有光刻胶的基片置于紫外光下,通过光化学反应使得光刻胶的化学性质发生变化,使得胶层在后续的显影过程中可以被移除,从而在基片上形成所需芯片图案。
三、曝光
曝光是光刻胶制程中至关重要的一步,在曝光过程中,紫外光能够通过掩模和显影剂的组合被输送到光刻胶上,使得感光剂分子发生光稳定性改变,使得局部的光刻胶能够在显影过程中得到去除。
四、显影
显影是将曝光后的光刻胶进行去除的过程,通常使用显影液将不需要的胶层去除,从而露出需要进行下一步加工的图案。
五、优缺点
光刻胶具有高分辨率、高灵敏度、良好的可控性等优点,可以在微功耗电子、微型化设备、芯片制造等领域中得到广泛应用。
但同时,光刻胶也存在着一些问题,例如显影产生的废水污染、制程中对环境的危害等问题,需要制程工艺中不断进行改进。
综上所述,光刻胶是现代微电子加工所不可避免的一部分,其成分及工作原理对于加工精度都有着至关重要的影响。
未来,随着微纳加工技术的不断发展,光刻胶的性能也将愈发完善,共同推动微电子工业的不断发展。
光刻胶研究报告
光刻胶是一种重要的微电子加工材料,广泛应用于集成电路、微
机电系统等领域。
本文将对光刻胶的原理、常见类型、制备工艺及研
究进展进行综述。
一、原理
光刻胶主要由聚合物基质和光敏剂组成。
光敏剂对紫外光的吸收
导致其发生化学反应,从而改变局部的物理和化学性质,形成光刻胶
的图案。
通常,将光刻胶涂覆在硅片表面,利用掩模将紫外光投影在
光刻胶表面,通过光刻胶表面的反应,将掩模图案转移至硅片表面。
二、常见类型
根据聚合物基质的不同,光刻胶可以分为正常型光刻胶和负型光
刻胶。
正常型光刻胶在紫外光照射下会发生交联反应,形成凸起的图案;负型光刻胶则会在紫外光照射下发生解聚反应,形成凹陷的图案。
此外,还有双重曝光光刻胶和离子束曝光光刻胶等特殊类型。
三、制备工艺
光刻胶的制备一般包括以下步骤:聚合物、光敏剂及其他助剂的
混合、溶解、过滤、涂覆、预烘、曝光、显影、后烘等。
制备工艺中
的关键环节是光刻胶的涂覆和曝光,对于不同类型的光刻胶,其涂覆
的厚度和曝光的波长等参数也有所区别。
四、研究进展
光刻胶研究在微电子领域是非常活跃的。
目前,主要的研究方向
包括光刻胶的性能优化、制备工艺的改进、新型光敏剂的开发等。
例如,近年来出现了一些高分子材料,其具有自组装功能,可以通过控
制自组装结构实现对光刻胶的图案控制。
同时,也有研究人员探索利
用生物大分子制备光刻胶,以期达到环境友好和可生物降解的目的。
总体而言,光刻胶是微电子加工中不可或缺的一环,未来的研究
方向将更加注重其性能和环保方面的优化。
光刻胶原理光刻胶是一种在集成电路制造过程中广泛应用的材料。
它的原理是利用光的作用,通过光刻技术将图案转移到硅片上,从而实现微电子器件的制造。
光刻胶的使用对于集成电路的制造起着至关重要的作用。
光刻胶的原理是基于光敏化学反应。
光刻胶中含有一种或多种光敏剂,当光敏剂暴露于紫外光或电子束等辐射源时,会发生化学反应。
这种化学反应会导致光刻胶的物理性质发生变化,使得光刻胶在光刻过程中对光的传递和反射产生差异,从而形成所需的图案。
光刻胶的制备过程主要包括涂布、预烘、曝光、显影和后处理等步骤。
首先,将光刻胶涂布在硅片表面,形成一层均匀的薄膜。
然后,对涂布的光刻胶进行预烘,以去除其中的溶剂和水分。
接下来,将硅片放置于光刻机中,利用紫外光或电子束进行曝光。
在曝光过程中,光刻胶中的光敏剂会发生化学反应,使得光刻胶在曝光区域的物理性质发生改变。
然后,将硅片放入显影液中,将未曝光的部分光刻胶溶解掉,留下所需的图案。
最后,进行后处理,如烘干和固化,以增强光刻胶的稳定性和附着力。
光刻胶的原理和制造过程非常复杂,需要高精度的设备和技术支持。
在光刻过程中,光刻胶的性能对于图案的分辨率、精度和稳定性有着重要影响。
因此,光刻胶的选择和优化对于集成电路的制造至关重要。
不同的光刻胶具有不同的化学成分和物理性质,可以应用于不同的工艺和设备。
根据制造的要求,可以选择合适的光刻胶来实现所需的图案。
光刻胶是集成电路制造过程中必不可少的关键材料之一。
它利用光敏化学反应的原理,通过光刻技术将图案转移到硅片上,从而实现微电子器件的制造。
光刻胶的性能和制备过程对于集成电路的制造有着重要影响。
正确选择和优化光刻胶的使用,可以提高集成电路的性能和可靠性,推动微电子技术的发展。
光刻胶生产技术光刻胶是半导体制造工艺中不可或缺的关键材料,用于制作微电子器件中的图案。
光刻胶的生产技术在半导体工业中扮演着重要的角色。
本文将介绍光刻胶的生产技术及其在半导体制造中的应用。
一、光刻胶的基本原理光刻胶是一种特殊的胶体溶液,由聚合物和感光剂组成。
其基本原理是在光照下,感光剂会发生化学反应,使得聚合物发生交联或解聚的变化。
通过控制光照条件和光刻胶的成分,可以实现对光刻胶的选择性曝光和显影,从而形成所需的微细图案。
二、光刻胶生产工艺光刻胶的生产工艺可以分为以下几个步骤:1. 原材料准备:光刻胶的主要成分是聚合物和感光剂。
聚合物通常使用甲基丙烯酸甲酯(MMA)等单体进行合成,而感光剂则根据需要选择合适的化合物。
2. 聚合物合成:将单体与引发剂、稳定剂等添加剂一起反应,通过聚合反应得到聚合物。
聚合物的性质直接影响着光刻胶的感光性能和耐化学性能。
3. 感光剂添加:将感光剂添加到聚合物中,通过搅拌或溶解的方式,使感光剂均匀分散在聚合物中。
感光剂的选择要考虑其吸收特性、光敏性以及与聚合物的相容性。
4. 溶剂调配:根据光刻胶的用途和性能要求,选择合适的溶剂进行调配。
溶剂的选择要考虑其与聚合物和感光剂的相容性,以及对环境的影响。
5. 混合和搅拌:将聚合物、感光剂和溶剂按照一定的比例混合,并通过搅拌使其均匀混合。
混合过程中需要控制温度和时间,以确保光刻胶的质量稳定。
6. 过滤和除泡:混合好的光刻胶需要进行过滤和除泡处理,以去除其中的杂质和气泡,以保证光刻胶的纯净度。
7. 包装和贮存:将处理好的光刻胶装入适当的容器中,并进行密封,以防止光刻胶受到外界环境的污染。
光刻胶通常需要在低温下贮存,以延长其保质期。
三、光刻胶的应用光刻胶在半导体制造中有广泛的应用。
主要包括以下几个方面:1. 图案定义:光刻胶可以通过光刻工艺将图案定义到硅片上。
根据需要,可以选择正相或负相光刻胶,通过遮光掩膜和光照条件,将所需的图案转移到硅片上。
光刻胶的深入学习与新型光刻胶张智楠电科111 信电学院山东工商学院 264000摘要:首先,本文从光刻中的光刻胶、光刻胶的分类、光刻胶的技术指标(物理特性)这几个方面对光刻工艺中的光刻胶进行了详细的深入学习;其次,介绍了当代几种应用广泛的光刻胶以及新型光刻胶;最后,对光刻胶的发展趋势进行了简单的分析。
关键词:光刻、光刻胶、紫外负型光刻胶、紫外正型光刻胶、远紫外光刻胶。
光刻(photoetching)工艺可以称得上是微电子工艺中最为关键的技术,决定着制造工艺的先进程度。
光刻就是,在超净环境中,将掩膜上的几何图形转移到半导体晶体表面的敏光薄材料上的工艺过程。
而此处的敏光薄材料就是指光刻胶(photoresist)。
光刻胶又称光致抗蚀剂、光阻或光阻剂,由感光树脂、增感剂和溶剂三种主要成分组成的对光敏感的混合液体。
感光树脂经光照后,在曝光区能很快地发生光固化反应,使得这种材料的物理性能,特别是溶解性、亲合性等发生明显变化。
经适当的溶剂处理,溶去可溶性部分,得到所需图像。
光刻胶的技术复杂,品种较多。
对此探讨以下两种分类方法: 1、光刻胶根据在显影过程中曝光区域的去除或保留可分为两种——正性光刻胶(positive photoresist)和负性光刻胶(negative photoresist)。
正性光刻胶之曝光部分发生光化学反应会溶于显影液,而未曝光部份不溶于显影液,仍然保留在衬底上,将与掩膜上相同的图形复制到衬底上。
负性光刻胶之曝光部分因交联固化而不溶于阻显影液,而未曝光部分溶于显影液,将与掩膜上相反的图形复制到衬底上。
正胶的优点是分辨率比较高,缺点是粘附性不好,阻挡性弱。
与之相反,负胶的粘附性好,阻挡性强,但是分辨率不高。
2、基于感光树脂的化学结构,光刻胶可以分为三种类型。
一是光聚合型,采用烯类单体,在光作用下生成自由基,自由基再进一步引发单体聚合,最后生成聚合物,具有形成正像的特点。
二是光分解型,采用含有叠氮醌类化合物的材料,经光照后,会发生光分解反应,由油溶性变为水溶性,可以制成正性胶。
三是光交联型,采用聚乙烯醇月桂酸酯等作为光敏材料,在光的作用下,其分子中的双键被打开,并使链与链之间发生交联,形成一种不溶性的网状结构,而起到抗蚀作用,这是一种典型的负性光刻胶。
光刻胶的技术指标或者说物理特性有如下几个方面:一、分辨率(resolution),区别硅片表面相邻图形特征的能力,一般用关键尺寸(CD,Critical Dimension)来衡量分辨率。
形成的关键尺寸越小,光刻胶的分辨率越好。
二、对比度(Contrast),指光刻胶从曝光区到非曝光区过渡的陡度。
对比度越好,形成图形的侧壁越陡峭,分辨率越好。
三、敏感度(Sensitivity),光刻胶上产生一个良好的图形所需一定波长光的最小能量值(或最小曝光量),单位:毫焦/平方厘米(mJ/cm2),光刻胶的敏感性对于波长更短的深紫外光(DUV)、极深紫外光(EUV)等尤为重要。
四、粘滞性或黏度(Viscosity),它是衡量光刻胶流动特性的参数,粘滞性随着光刻胶中的溶剂的减少而增加,高的粘滞性会产生厚的光刻胶,越小的粘滞性,就有越均匀的光刻胶厚度;光刻胶的比重是衡量光刻胶的密度的指标。
它与光刻胶中的固体含量有关。
较大的比重意味着光刻胶中含有更多的固体,粘滞性更高、流动性更差。
粘度的单位:泊(poise),光刻胶一般用厘泊(cps,厘泊为1%泊)来度量。
百分泊即厘泊为绝对粘滞率;运动粘滞率定义为:运动粘滞率=绝对粘滞率/比重,单位:百分斯托克斯(cs)=cps/SG。
五、粘附性(Adherence),表征光刻胶粘着于衬底的强度,光刻胶的粘附性不足会导致硅片表面的图形变形。
光刻胶的粘附性必须经受住后续工艺(刻蚀、离子注入等)。
六、抗蚀性(Anti-etching),光刻胶必须保持它的粘附性,在后续的刻蚀工序中保护衬底表面。
耐热稳定性、抗刻蚀能力和抗离轰击能力。
七、表面张力(Surface Tension),液体中将表面分子拉向液体主体内的分子间吸引力。
光刻胶应该具有比较小的表面张力,使光刻胶具有良好的流动性和覆盖。
下面介绍几种光刻胶,一是紫外负型光刻胶:1、重铬酸盐-胶体聚合物系光刻胶。
1843年英国人Fox Talbot首先使用重铬酸盐-明胶作为光刻胶材料, 以热水为显影液,三氯化铁为腐蚀液制做印板,并在1852年申报专利。
重铬酸盐-胶体聚合物系光刻胶的出现推动了当时印刷业的发展, 并且至今仍在许多场合中应用。
重铬酸盐-胶体聚合物系光刻胶主要由二类化合物组成: (1)重铬酸盐;(2)胶体聚合物。
重铬酸盐多采用重铬酸铵。
而胶体聚合物的选择却很多,常用天然聚合物有明胶、蛋白质、淀粉等。
而合成聚合物则有聚乙烯醇、聚乙烯吡咯烷酮和聚乙烯醇缩丁醛等。
由于此类光刻胶在存放时有暗反应, 即使在完全避光的条件下放置数小时亦会有交联现象发生,因此必须在使用前配制。
2、聚乙烯醇肉桂酸醋系负型光刻胶。
聚乙烯醇肉桂酸醋系列紫外负型光刻胶是指通过酯化反应将肉桂酸酰氯感光基团接枝在聚乙烯醇分子链上而获得的一类光刻胶,是最早合成的感光高分子材料, 其感光波长为370-470nm,是早期电子工业使用的重要光刻胶之一。
与重铭酸盐-胶体聚合物系光刻胶比较,该系列光刻胶元暗反应,存贮期长,感光灵敏度高,分辨率好。
但在硅材料基片上的粘附性较差,影响了它在电子工业的广泛使用。
3、环化橡胶-双叠氮型紫外负型光刻胶。
该系列紫外负型光刻胶1958年由美国柯达公司发明。
因为该胶具有粘附性好,特别在电子工业中最广泛应用的硅材料上的粘附性好, 感光速度快, 抗湿法刻蚀能力强等优点, 很快成为电子工业中应用的主导胶种。
20世纪80年代初它的用量一度占电子工业中可用光刻胶用量的90%。
近年随着电子工业微细加工线宽的缩小,该系列负胶在集成电路制作中的应用逐年缩小, 但在半导体分立器件的制作中仍有较多的应用。
二是紫外正型光刻胶:紫外正型光刻胶是指经紫外光(300-450nm)通过掩膜版照射后,曝光区胶膜发生光分解或降解反应,性质发生变化溶于显影液,未曝光区胶膜则保留而形成正型图像的一类光刻胶。
在这类光刻胶中,邻重氮萘醌-线性酚醛树脂系紫外正型光刻胶在电子工业中应用最多,是目前电子工业中使用最多的胶种。
邻重氮萘醌-线性酚醛树脂系紫外正型光刻胶主要由①感光剂, 邻重氮萘醌化合物;②成膜剂,线性酚醛树脂;③添加剂及溶剂组成。
邻重氮萘醌化合物的不同会导致光刻胶的曝光波长有所不同。
它的感光机理是正胶在紫外线照射后,曝光区的邻重氮茶酿化合物发生光解反应重排生成茚羧酸,使胶膜加速溶于稀碱水溶液, 未曝光区由于没有发生变化,而没有加速作用,从而在曝光区和未曝光区产生了一个溶解速率差,经稀碱水溶液显影后产生正性图像。
三是远紫外光刻胶:随着电子工业微细加工临界线宽的缩小,对细微加工的分辨率的要求不断提高,而提高分辨率的重要方法之一就是使用更短的曝光波长, 如远紫外光刻(Deep UV Photoresist),从使用的角度出发,近紫外线光刻是容易实现的,而在中紫外区高压示灯的效率虽然不高,但仍有一定的使用价值。
随着在有气体卤化物准分子激发态激光的发展,使远紫外线光刻胶工艺成为现实。
目前248nm(krF)、193nm(ArF)及1579nm(F2)等分子激发态激光源(excimer laser)的步进式曝光(stepper)已商品化。
目前在远紫外线光刻工艺中使用最多的是化学增幅型光刻胶体系。
下面就介绍这种化学增副型远紫外光刻胶。
虽然krF准分子激光源的发展已能轻易达到光刻胶的要求,但由于在激光源和基片之间插入了许多光学元件,明显减弱了有效光的|输出,因此提高光刻胶的灵敏性仍是十分重要的。
此外,其他一些提高分辨率的技术如相位移掩膜等也需要高感度的光刻胶。
提高光敏性不仅对248nm光刻胶工艺重要,对193nm光刻工艺同样重要。
一、248nm远紫外光刻胶a.光致产酸剂:在各类化学增幅光刻胶研究中,光致产酸剂的研究都是极为重要的,对此进行了大量的实验。
目前应用最多的是能产生磺酸的翁盐或非离子型光致产酸剂。
b.功能聚合物:早期的正性远紫外化学增幅光刻胶采用悬挂t-BOC基团的亲油性均聚物,许多t-BOC悬挂聚合物被合成和应用,但高亲油性膜在水基碱溶液中显影会产生断裂,在基片上的粘附性不好,难于显影等,并且在曝光后中烘时会释放二氧化碳和异丁烯,使曝光区胶膜出现过度收缩的现象。
此后部分酯化的聚对羟基苯乙烯成为远紫外化学增幅光刻胶关注的焦点,得到广泛的研究,目前已商品化的248nm远紫外化学增幅光刻胶许多采用此类化合物。
二、 193nm远紫外光刻胶除目前已广泛应用的248nm远紫外光刻胶外,193nm远紫外光刻胶也进入实用阶段。
193nm远紫外化学增幅抗蚀剂所采用的光致产酸剂与248nm远紫外光刻胶大体相同,但在功能聚合物上由于248nm远紫外光刻胶所采用的成膜树脂含苯环,在193nm处有较强吸收,而不能在193nm远紫外光刻胶中应用。
聚甲基丙烯酸醋在193nm处有良好的透过率,通过大量的研究,目前将焦点放在脂环族聚甲基丙烯酸酯,该类聚合物较好地解决了原有聚甲基丙烯酸酯抗干法腐蚀性差的问题。
最后来谈一下光刻胶的发展趋势。
中国的微电子和平板显示产业发展迅速,带动了光刻胶材料与高纯试剂供应商等产业链中的相关配套企业的建立和发展。
特别是2009年LED(发光二极管)的迅猛发展,更加有力地推动了光刻胶产业的发展。
中国的光刻胶产业市场在原有分立器件、IC、LCD(液晶显示器)的基础上,又加入了LED,再加上光伏的潜在市场,到2014年中国的光刻胶市场将占国际光刻胶市场比例的10%以上。
从国内相关产业对光刻胶的需求量来看,主要还是以紫外光刻胶的用量为主,其中的中小规模(5μm以上技术)及大规模集成电路(5μm、2~3μm、0.8~1.2μm 技术)企业、分立器件生产企业对于紫外负型光刻胶的需求总量将分别达到100吨/年~150吨/年;用于集成电路、液晶显示的紫外正性光刻胶及用于LED的紫外正负性光刻胶的需求总量在700吨/年~800吨/年之间。
但是超大规模集成电路深紫外248nm(0.18-0.13um技术)与193nm(90nm、65nm及45nm的技术)光刻胶随着Intel大连等数条大尺寸线的建立,需求量也与日俱增。
结论:光刻工艺在半导体工艺中处于极其重要的地位,光刻胶是光刻工艺中必不可少的材料;光刻胶根据在显影过程中曝光区域的去除或保留可分为正性光刻胶和负性光刻胶,根据感光树脂的化学结构光刻胶可以分为光聚合型、光分解型和光交联型;光刻胶的技术指标或者说物理特性有:分辨率、对比度、敏感度、粘滞性或黏度、粘附性、抗蚀性几个方面;紫外负型光刻胶主要介绍重铬酸盐-胶体聚合物系光刻胶、聚乙烯醇肉桂酸醋系负型光刻胶、环化橡胶-双叠氮型紫外负型光刻胶;紫外正型光刻胶主要介绍了邻重氮萘醌-线性酚醛树脂系紫外正型光刻胶;远紫外光刻胶主要介绍了248nm远紫外光刻胶和193nm远紫外光刻胶;中国光刻胶市场发展前景很好。
