2017年中考物理题分类汇编第17章欧姆定律（解析版）一、选择题1．（2017天津10）如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）【考点】欧姆定律的应用。

【分析】首先判定电路的连接方式，分析电表的作用；根据电阻的变化判定电表的变化．【解答】解：A、该电路为并联测量R0的电流，滑动变阻器在另一条支路中，滑动变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误；B、该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C、该电路为串联电路，电压表测量R0的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D、该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R0的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D正确．故选D．2．（2017鄂州14）如图所电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．10Ω和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律．【分析】探究“电流与电阻的关系制电阻两端的电压即电压表的示数不变，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的电流特点求出滑动变阻器接入电路中的电阻与定值电阻阻值的比值；当滑动变阻器接入电路中的电阻最大时，定值电阻的阻值最大，根据比值关系求出定值电阻的最大阻值得出定值电阻的范围，然后结合选项得出答案．【解答】解：探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：U滑=U﹣U R=3V﹣2V=1V，∵串联电路中各处的电流相等，∴根据欧姆定律可得：====，当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：R max=2R滑max=2×10Ω=20Ω，即定值电阻的最大阻值不能超过20Ω，结合选项可知，ABD不符合，C符合．故选C．3．（2017敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（）【考点】电路图设计．【分析】①在串联电路中，用电器两端电压与其阻值成正比；②在并联电路中，干路电流等于支路电流之和；支路电流与其阻值成反比．【解答】解：由图知：A、压电阻并联．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大．符合要求；B、压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大．符合要求；C、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数增大．符合要求；D、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数减小．不符合要求．故选D．4．（2017上海8）在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化．【解答】解：由电路图可2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．因电源电压保持不变，所以，滑片移动时，电压表V1的示数不变，向右移动滑动变阻器滑片P的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表A的示数变小，故A错误；由U=IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故B 错误；因电压表V1示数与电压表V2示数的差值等于R1两端的电压，且R1两端的电压变小，所以，电压表V1示数与电压表V2示数的差值变小，故C错误；由电压表V1的示数不变、电流表A的示数变小可知，电压表V1示数与电流表A 示数的比值变大，故D正确．故选D．5．（2017威海10）如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．电路中R和R0是并联的B．油量表是由电流表改装而成的C．油位越高，流过R的电流越大D．油位越低，R两端的电压越小【考点】欧姆定律的应用．【分析】（1）根据定值电阻R0与的连接形式判断连接方式；（2）根据电流表和电压表的正确使用判断油量表的类型；（3）根据油量的变化可知浮标的变化，进一步可知滑片移动的方向和接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知R两端的电压变化．【解答】解：B、由电路图可知，油量表与变阻器R并联，所以油量表应为电压表改装而成的，故B错误；A、由电路图可知，R0与R依次连接即为串联，故A 错误；CD、油位越低时，浮标下移，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小；由U=IR可知，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数越大，故D错误；同理可知，油位越高，滑片下移，变阻器接入电路中的电阻越小，电路中的电流越大，即流过R的电流越大，故C正确．故选C．6．（2017江西16）如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小【考点】电路的动态分析；欧姆定律的应用．【分析】由电路电阻R与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，当滑动变阻器的滑片P向右滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，故BD错误；由U=IR可知，R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，即电压表的示数变小，故A错误、C正确．故选C．7．（201如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，定值动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，根据串联电路的电压特点可知R1两端的电压变化．【解答】解：由电路图可知，与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流．在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故AD错误；由U=IR可知，R2两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变大，即电压表的示数变大，故B 错误、C正确．故选C．8．（2017绥化10）在如图所示电路中，电源电压保持不变．当开关S闭合时，电路正常工作．当滑片P向左移动时，下列说法正确的是（）A．电流表示数变大B．电流表示数变小C．电压表示数变大D．电压表示数变小【考点】电路的动态分析．【分析】由电路图可知，动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路电流的变化和定值两端的电压变化．【解答】解：由电路图可知，定变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；故A正确，B错误；根据U=IR可知，定值电阻两端的电压变大，即电压表的示数变大，故C正确，D错误．故选AC．9．（2017嘉兴2）小电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1．当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（）A．A1示数变大B．A1示数变小C．A示数变大D．A示数变小【考点】电路的动态分析．【分析】闭合开关S和S1时的简单电路，电流表A1、A测通过R1的电流；再闭合开关S2时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路中的电流特点可知干路电流的变化．【解答】解：闭合开，电路为R1的简单电路，电流表A1、A测通过R1的电流；再闭合开关S2时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以，闭合开关S2前后，通过R1的电流不变，即电流表A1的示数不变，故AB 错误；因并联电路中干路电流等于各支路电流之和，所以，闭合开关S2后，干路电流变大，即电流表A的示数变大，故C正确、D错误．故选C．10．（2017邵阳15）到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是（）A．开始输液时，电流表示数最大B．输完药液时，电压表示数最小C．输完药液时，电铃响的原因是其两端电压最大D．开始输液时，电铃不响的原因是电铃没有电流通过【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，可变电阻电压表并联在电铃两端，电流表测电路中的电流，由R的阻值随药液量减少而变小，开始输液时R的阻值最大，输完药液时R的阻值最小，然后结合串联电路的特点和欧姆定律进行解答．【解答】解：由电变电阻与电铃串联，电压表并联在电铃两端，电流表测电路中的电流，A．由R的阻值随药液量减少而变小可知，开始输液时，R的阻值最大，电路中的总电阻最大，由I=可知，电路中的电流最小，故A错误；B．由R的阻值随药液量减少而变小可知，输完药液时，R的阻值最小，由串联电路中电阻越大分得的电压越大可知，R两端的电压最小，电铃两端的电压最大，即电压表示数最大，故B错误；C．当输完药液时，R的阻值最小，电铃两端的电压最大，所以电铃响的原因是其两端电压最大，故C正确；D．开始输液时，电路中的电流最小，电铃两端的电压最小，电铃不响，并不是因为没有电流，而是因为电流较小造成，故D错误．故选C．【点评】本题主要考查了欧姆定律的应用，要掌握欧姆定律的公式，能够根据题干判断出R阻值的变化，根据电阻的变化判断出电路中电流的变化．11．（2017大庆10）了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A．电压表V2和电流表A示数均变大B．电压表V1和电流表A示数之比不变C．电压表V2和电流表A的乘积不变D．电压表V2变化量和电流表A变化量之比不变【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R1再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I=可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即=R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．12．（2017衡阳7）将光值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光照强度，则电表示数变化情况是（）A．表和表示数均变小B．表示数变大，表示数变小C．表示数变小，表示数变大D．表和表示数均变大【考点】电路的动态分析；欧姆定律的应用．【分析】由图可知，光敏电阻R与定联，电压表测R0两端的电压，电流表测电路中的电流．根据“光敏电阻的阻值随光照强度的增大而减小”可知逐渐增大光照强度时R的阻值变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化．【解答】解：由图可知，光值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流．因光敏电阻的阻值随光照强度的增大而减小，所以，逐渐增大光照强度时，R的阻值减小，电路中的总电阻减小，由I=可知，电路中的电流变大，即电流表A的示数变大，故AC错误；由U=IR可知，R0两端的电压变大，即电压表V的示数变大，故B错误、D正确．故选D．13．（2017无锡12）阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB．要获得3组实验数据，电压预设值范围可以为1V﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器【考点】欧姆定律的应用．【分析】由串联电路特点和欧姆定律计算电压在预设值最小时，电路中电流最小，变阻器连入阻值最大，由此计算、分析解答．【解答】解：（1）由图知，R与变阻器串联，电压表测R两端电压，电流表测电路中电流，=当定值电阻最大R=20Ω，当电压预设值最小为1.5V时，电路中电流最小：I最小=I R==0.075A，由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====60Ω＞20Ω，所以此预设电压值不正确，即A错误；=当定值电阻最大R=20Ω，当电压预设值最小为1V时，电路中电流最小：I最小=I R==0.05A，由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====100Ω＞20Ω，所以此预设电压值不正确，即B错误；（2）电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小．故C正确；（3）实验电压预设值为2V时，当R=20Ω时，变阻器需连入阻值最大，此时电路中电流I===0.01A，此时变阻器连入电路的阻值：R===400Ω，故D错误．故选C．14．（2017襄阳4）如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）【考点】欧姆定律的应用．【分析】由欧姆定律I=可知，电阻一定时，流过某定值电阻的电流与其两端的电压成正比；观察分析图象，图中两个量之间成正比关系，看选项中哪两个量的关系与图象中的相符即可．【解答】解：定值电阻的阻值不变，由欧姆定律I=可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I﹣U图象是一条过原点的倾斜直线，所以B符合题意．故选B．15．（2017宜昌17）如中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）【考点】欧姆定律的应用．【分析】分析电路的连接方式，根据串联电路的特点和欧姆定律判断电压表的示数变化，然后找出符合题意的答案．【解答】解：A．由电路表、定值电阻R0、滑动变阻器R串联组成电路，电压表串联在电路中测电源的电压，油面变化时电压表的示数不变，故A不符合题意；B．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测电源的电压，油面变化时电压表的示数不变，故B不符合题意；C．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测R两端的电压，当油面降低时，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数变大，故C不符合题意；D．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测R0两端的电压，当油面降低时，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，R0两端的电压变小，即电压表的示数变小，故D符合题意．故选D．16．（2017河北8）源电压不变，P置于中点，a为电流表或电压表．任意闭合开关，电路都是安全的，下列说法正确的是（）A．a是电压表B．只闭合S1，P向右滑动，a的示数的变化量与A2示数的变化量的比值变小C．闭合S1、S3，断开S2，A1的示数大于A2的示数D．闭合S1、S2、S3，P向左滑动，A1的示数减小【考点】电路的动态分析；欧姆定律的应用．【分析】（1）由电路图可知，S1与S2闭合时，电表a与电源串联，根据电流表和电压表的正确使用判断a电压的类型；（2）只闭合S1，R1和滑动变阻表a测滑动变阻器两端的电压，两电流表测电路中的电流，根据串联电路的电压特点和欧姆定律分别出电压表a示数的变化量，然后判断a的示数的变化量与A2示数的变化量的比值变化；（3）闭合S1、S3，断与滑动变阻器并联后再与R1串联，电流表A1测干路电流，电流表A2测变阻器支路的电流，根据并联电路的电流特点比较两电流表的示数关系；（4）闭合S1、S2、S3时，R2与滑动变阻器并联，电流表A1被短路，据此判断滑片移动时电流表A1示数的变化．【解答】解：（1）由电路图可知，当S1，电表a与电源串联，若a为电流表，会造成电源短路，故a不是电流表；此时电路是安全的，说明a是电压表，故A正确；（2）只闭合S1，R1和滑动变阻器串联，电压表a测滑动变阻器两端的电压，两电流表测电路中的电流，设P向右滑动前后电路中的电流分别为I1、I2，因串联电路中总电压等于各分电压之和，所以，由I=可得，电压表a示数的变化量：△U2=U滑﹣U滑′=（U﹣I1R1）﹣（U﹣I2R1）=（I2﹣I1）R1=△IR1，则=R1，即a的示数的变化量与A2示数的变化量的比值不变，故B错误；（3）闭合S1、S3，断开滑动变阻器并联后再与R1串联，电流表A1测干路电流，电流表A2测变阻器支路的电流，21世纪有因并联电路中干路电流等于各支路电流之和，所以，干路电流表A1的示数大于支路电流表A2的示数，故C正确；（4）闭合S1、S2、S3时变阻器并联，R1和A1被短路，A1示数为0，滑片移动时电流表A1的示数仍然为0，即示数不变，故D错误．故选AC．17．（2017襄阳6）在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（）A．1：1 B．1：5 C．4：1 D．4：5【考点】欧姆定律的应用．【分析】由电路图开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；根据串联电路的电压特点和两个电压表指针偏转角度相同可知它们的量程，指针位置相同时大量程示数是小量程示数的5倍，根据串联电路的电压特点求出两电阻两端的电压之比．【解答】解：由电路图可知，当闭合开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表V2的示数是电压表V1示数的5倍，即U=5U2，则电阻R1和R2两端的电压之比：===．在串联电路中，电流相等，由U=IR可知，电阻R1和R2两端的电压之比等于R1和R2的阻值之比，所以，==．故选C．18．（201电阻触摸屏在笔记本电脑及手机登设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别（）A．增大减小B．增大增大C．减小增大D．不变减小【考点】电路的动态分析．【分析】从电路图可知，R1、R相等，根据公式U=IR可知，电阻越大，电阻两端的电压越大．从电路图可以看出R2的电阻变化与屏下端的距离的关系．【解答】解：由图示电路图可知：R，通过两电阻的电流相等，当R2两端电压增大。

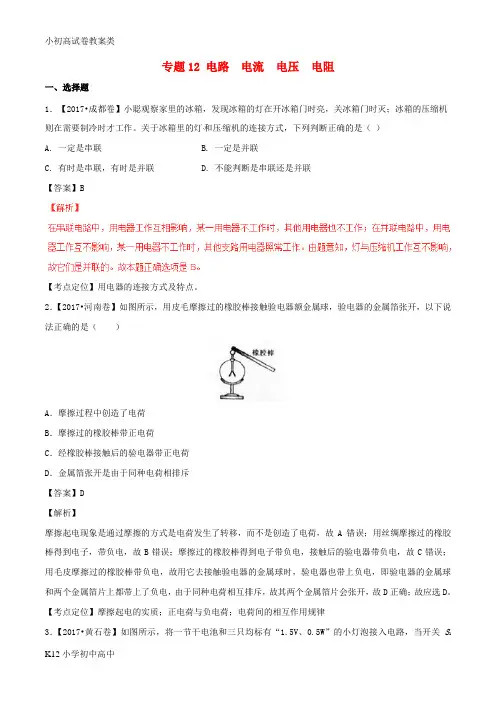

专题12 电路电流电压电阻一、选择题1．【2017•成都卷】小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A. 一定是串联B. 一定是并联C. 有时是串联，有时是并联D. 不能判断是串联还是并联【答案】B【考点定位】用电器的连接方式及特点。

2．【2017•河南卷】如图所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥【答案】D【解析】摩擦起电现象是通过摩擦的方式是电荷发生了转移，而不是创造了电荷，故A错误；用丝绸摩擦过的橡胶棒得到电子，带负电，故B错误；摩擦过的橡胶棒得到电子带负电，接触后的验电器带负电，故C错误；用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开，故D正确；故应选D。

【考点定位】摩擦起电的实质；正电荷与负电荷；电荷间的相互作用规律3．【2017•黄石卷】如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮【答案】C【考点定位】电路的三种状态4．【2017•黔西南卷】标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如右图所示。

若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W【答案】D【解析】它的电流随两端电压变化的关系如右图所示，不成正比，这样的三只灯泡串联起来，接在12V的电源两端，则每只灯泡两端的电压为U=4V，由图知，通过的电流为I=0.2A，灯泡的电阻为R=U/I=4V/0.2A=20Ω，实际功率P=UI=4V×0.2A=0.8W。

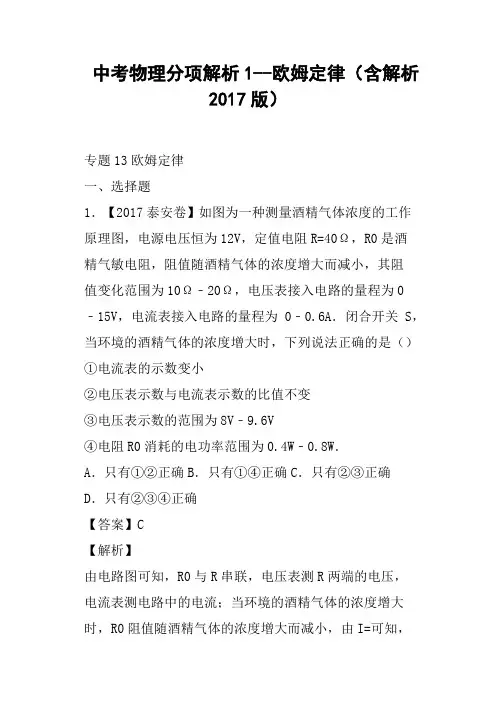

中考物理分项解析1--欧姆定律（含解析2017版）专题13欧姆定律一、选择题1．【2017泰安卷】如图为一种测量酒精气体浓度的工作原理图，电源电压恒为12V，定值电阻R=40Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10Ω﹣20Ω，电压表接入电路的量程为0﹣15V，电流表接入电路的量程为0﹣0.6A．闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是（）①电流表的示数变小②电压表示数与电流表示数的比值不变③电压表示数的范围为8V﹣9.6V④电阻R0消耗的电功率范围为0.4W﹣0.8W．A．只有①②正确B．只有①④正确C．只有②③正确D．只有②③④正确【答案】C【解析】由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流；当环境的酒精气体的浓度增大时，R0阻值随酒精气体的浓度增大而减小，由I=可知，电路中的电流变大，即电流表的示数变大，故①错误；由R=可知，电压表示数与电流表示数的比值等于R的阻值，则电压表示数与电流表示数的比值不变，故②正确；当R0=10Ω时，电路中的总电阻最小，电路中的电流最大，即经过R0的电流最大，因串联电路中总电阻等于各分电阻之和，所以，经过R0的电流最大，I大===0.24A，则电压表的最大示数为：U最大=I大R=0.24A×40Ω=9.6V，R0消耗的电功率：PR0大=（I大）2R0=（0.24A）2×10Ω=0.576W，当R0大=20Ω时，电路中的总电阻最大，电路中的电流最小，电路中的最小电流：I小===0.2A，则电压表的最小示数为：U最小=I小R=0.2A×40Ω=8V，所以，电压表示数的范围为8V﹣9.6V，故③正确；R0消耗的电功率：PR0小=（I小）2R0=（0.2A）2×10Ω=0.4W，所以，电阻R0消耗的功率范围为0.4W～0.576W，故④错误；故应选C。

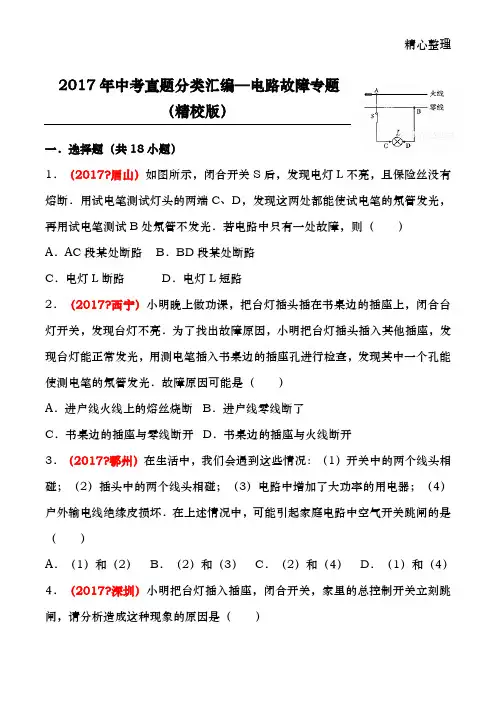

精心整理2017年中考真题分类汇编—电路故障专题（精校版）一．选择题（共18小题）1．（2017?眉山）如图所示，闭合开关S 后，发现电灯L 不亮，且保险丝没有A ．C 2．A C 3．4）（ ）A ．（1）和（2）B ．（2）和（3）C ．（2）和（4）D ．（1）和（4）4．（2017?深圳）小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（ ）A．插头短路 B．灯丝断路 C．灯头内短路D．灯头内断路5．（2017?兰州）傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（）A．小明卧室的照明电路发生了断路B．小明卧室的灯泡发生了短路C6．后，ABCD7．）AC．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰8．（2017?云南）小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏9．（2017?常德）在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（）A．L1短路B．L1断路C．L2短路D．L2断路10．6VA处断路11．A ．甲灯泡短路B ．乙灯泡短路C ．甲灯泡断路D ．乙灯泡断路12．（2017?营口）如图所示的电路中，电压表示数为零，灯泡L 1、L 2均不亮，如果把电压表改接在L 1两端，示数为2.8V ，如果把电压表改接在电源两端，示数也为2.8V ，则该电路的故障是（ ）A ．L1断路 B ．L 2断路 C ．L 1短路 D ．L 2短路13．亮，A C 14．和L 2A C15．（2017?威海）如图所示，电源电压保持不变，闭合开关S ，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（ ）A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路16．（2017?德阳）在如图所示的电路中，闭合开关S 后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（ ）A ．灯泡L 1开路B ．灯泡L 2开路C ．灯泡L 2短路D ．电流表短路17．（2017?连云港）在如图所示的电路中，电源电压保持不变，闭合开关S ，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）某同学连接的电路如图所示，、则可以判定电路中的故障是（ ） 再分别闭合S 1、S 2、S 3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：（1）L 0不亮，说明该支路 ．（2）L 0正常发光，说明该支路 ．（3）L 0发光呈暗红色，说明该支路 ．20．（2017?长春）如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯（选填“短路”或“断路”），电源两端电压为V．21．（2017?昆明）在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V 1W“）都不亮，用电压表测得Uac =Ubd=6V，如果电22．23．24．请根据相关信息写出电压表的示数及相应的故障．．三．多选题（共1小题）25．（2017?宜宾）如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（）A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联26．1.BA、B、故BCD、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误．2.C．解析：A、进户线火线上的熔丝烧断，台灯不会发光，故A错；B、进户线零线断，台灯不会发光，故B错；C、书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，使得灯不能发光，故C正确；D、书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错．3.B．解析：（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，烧毁保险丝；（3（4故（4.CBD5.AAB、若卧室的灯泡发生了短路，家中的保险丝会熔断，则所有房间均会断电，客厅的灯不会发光，故B错误；C、他家工作电器的总功率过大，家中的保险丝会熔断，则所有房间均会断电，客厅的灯不会发光，故C错误；D、若进户线断了，整个家庭电路都没有电，所有电灯都不会亮，故D错误．6.C．解析：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，故C正确．7.B．解析：A、根据P=UI可得：I=，家庭电路中的电压是一定的，U=220V，BCD8.D9.B．解析：A、L1短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零．故A不合题意；B、L1断路，L2支路不受影响，电流表示数不变，电压表示数仍等于电源电压．故B符合题意；C、L2短路，则电直接接在了电源两极，被烧坏，无示数．故C不合题意；D、L2断路，则电压表直接测电源电压，示数不变，电流表示数为零．故D不符合题意．10.C．解析：当开关S、S1和后，只有一只灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L2被短路．11.C．解析：由图可知，该电路为并联电路，电流表测量乙的电流，电压表测量12.AA，2.8VBCD13.C．解析：A、若滑动变阻器断路，则整个电路断路，两灯都不亮，所以A错误；B、若滑动变阻器短路了，则滑动变阻器不会引起L1亮度的变化，所以B错误；C、若灯L2短路了，则L2不亮，L1照常发光，所以C正确；D、若灯泡L2断路，则L1也不能发光，所以D错误．14.B ．解析：闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两接线柱到电源的正负极之间有断路，则可能是灯泡L 2的灯丝断了或电流表损坏了；将灯泡L 1、L 2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电15.B A B C 不符D 16.A 闭合开关S 后，L 1、L 2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L 2是完好的，所以故障原因是L 1开路．故A 正确．17.C ．解析：A 如果灯R 1发生了短路，电压表示数变为零．故A 错误；B 如果灯R 1发生了断路，电流表示数变为零．故B 错误；C 如果R 2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大．故C 正确；D 如果R 2出现断路，电流表示数变为零．故D 错误．18.C ．解析：A 、如果灯泡L 1短路，灯泡L 2会发光．故A 不符合题意；B 、如果灯泡L 2短路，灯泡L 1会发光．故B 不符合题意；C a 、eD 、故D 19.（2（320.电源正负极之间连接是连通的，说明电阻R 没有断路，所以故障只能是灯泡L 短路；开关断开时，电压表与电阻R 串联，电压表测量的是电源电压，即电源电压为6V ．21.L 2断路；0V ．解析：将电压表接在ac 两点之间时，示数为6V ，说明除灯泡L 1、L 2以外的电路是通路；将电压表接在bd 两点之间时，示数为6V ，说明除灯泡L 2和滑动变阻器以外的电路是通路．由上知滑动变阻器是完好的，所以故障原因为灯泡L 2灯丝断了． 因为L 1是完好的，如果此时用电压表测灯泡L 1两端电压，电压表示数为零．22.并；L 2断路．解析：（1）由电路图可知，闭合开关S 后，电流从电源正极（2 泡．24.R 1此时电压表的示数为电源电压U ；闭合开关后，电压表指针的位置不变，即电压表仍然测电源电压，则故障可能是R 1短路了（R 1不分压），也可能是R 2断路（此时电压表串联在电路中测电源电压）．②若闭合开关前，电压表无示数，说明电压表与电源的两极不相连，则故障为R断路；闭合开关后，电压表指针的位置不变，即电压1断路．表仍然无示数，也说明是R125.ACD．解析：闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，这说明小灯泡发生了断路：A、故ABCD26.用．。
