市政工程及识图基础知识

市政工程及识图基础知识
上一页 下一页 返回
１.２ 投影的基本知识
• (１)正投影法:投影线相互平行且垂直于投影面[图１-３(b)]. • (２)斜投影法:投影线相互平行且倾斜于投影面[图１-３(c)]. • 在正投影法中,立体上的平面和直线的投影有以下三个特性(图１-４) • (１)实形性:当立体上的平面图形和直线平行于投影面时,它们的投影
• ２. 剖面图的表示方法
上一页 下一页 返回
１.３ 剖面图与断面图
• (１)剖切符号.用剖面图配合其他视图表达物体时,为了明确视图之间 的投影关系,便于读图,对所画的剖面图一般应标注剖切符号,注明剖切 位置、投射方向和剖面名称.剖面图的剖切符号由剖切位置线、投射 方向线及编号三部分组成. 剖切位置线、投射方向线应以粗实线绘制. 为了区分同一形体上的剖面图,在剖切符号上宜用阿拉伯数字加以编 号,数字应写在投射方向线一侧.视图中,在剖面图的下方或一侧应注写 相应的编号,如“１—１剖面图”,并在图名下画一粗实线.如图１-１ ４所示,正面投影和侧面投影的下方注出“１—１剖面图”和“２— ２剖面图”.
• 透视投影法与轴测投影法具有相同的优缺点,这两种方法在土木工程 中常用来表示建筑物外观或室内装修效果.
• ３. 多面正投影法(属平行投影)
上一页 下一页 返回
１.２ 投影的基本知识
• 设立两个或两个以上相互垂直的投影面,作出空间形体(立体形体)在这 些面上的正投影,然后按一定的方法将投影展开.这种投影方法称为多 面正投影法.
上一页 下一页 返回
１.２ 投影的基本知识
• 三面投影体系的展开是指将三个投影面展开在一个平面上,其展开规 则是:正立面V不动,水平面H 绕OX 轴向下旋转９０°,侧立面W 绕OZ 轴向右旋转９０°,如图１-８所示.

市政工程基础知识培训教材(PPT101页)

市政工程基础知识培训教材(PPT101页)
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
市 政 工 程 基 础知识 培训教 材(PPT 101页 ) 市 政 工 程 基 础知识 培训教 材(PPT 101页 )
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
一、道路工程平面图
道路工程平面图的作用： 表达路线的方向、平面线形（直线和左、右
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
直线的运用 采用直线线形时必须注意线形与地形的关系， 在运用直线线形并决定其长度时，必须慎重考虑， 一般不宜采用长直线。
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
车辆在弯道上 行驶时应保证 车辆的横向稳 定性，即不会 在横颇路面上 产生横向滑移。
汽车行驶时的横向稳定性
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
市 政 工 程 基 础知识 培训教 材(PPT 1Hale Waihona Puke 1页 )曲线主点里程桩号计算
以交点里程桩号为起点算： α/2 α/2 ZY=JD-T
QZ=ZY+L/2
E
YZ=ZY+L JD=QZ+J/2
市 政 工 程 基 础知识 培训教 材(PPT 101页 )
市 政 工 程 基 础知识 培训教 材(PPT 101页 )

市政工程识图最终版.ppt

市政工程识图最终版.ppt

.,
21
2、资料部分
（1）地质状况 为设计和施工提供依据。
组成的材料，能进行工程量的计算。
7、识读水泥路面的结构图，了解水泥混凝土 路面接缝分类名称、对接缝的基本要求， 常用钢筋级别与作用，能进行工程量的计 算。
.,
4
（二）桥梁工程图识读
1、看目录表，了解图纸组成 2、看设计说明，了解桥梁施工图的主要文字
部分
3、识读总体布置图，各个工程结构图的名称、 结构尺寸。
4、识读桥梁下部结构的桩基础、桥台、桥墩 施工图
.,
5
5、识读钢筋混凝土简支梁桥施工图 6、识读桥面系施工图，桥面铺装、桥面排水、
人行道、栏杆、灯柱及桥面伸缩缝的构造。
7、识读钢筋布置图，各类钢筋代号、根数、 位置、作用、钢筋工程量的计算。
注意：初识图应综合各专业图纸找出
“错、漏、碰、缺”
.,
6
（三）、排水工程识读 1、看目录表，了解图纸组成 2、看设计说明，了解桥梁施工图的主要文字
部分 3、识读平面图，了解平面图上面污水管道的
布置、坡度、标高，并与平面图相对应。 4、识读纵断面图，了解排水管道的管径、坡
度、标高，并与平面图相对应。 5、识读排水结构图，了解排水检查井、雨水
口等结构构造
.,
7
第二章道路工程图识读
一、平面图
平面图表示道路的走向、平面线型、两侧地形、 路幅布置、路线定位。
.,
10
曲线主点里程桩号计算
以交点里程桩号为起点算：
α/2 α/2
ZY=JD-T
QZ=ZY+L/2
E
YZ=ZY+L
JD=QZ+J/2
.,

市政工程基础知识培训教材(PPT101页)

市政工程基础知识培训教材(PPT101页)

5、行车视距
安全行车视距 停车视距 会车视距
（二）道路平面设计图
城市道路平面图是由道路现状和道路设计 平面两部分组成，并用同样比例画在一张 图上，即地形和路线两部分内容
1、地形部分的图示内容 （1）图名：道路平面图
（2）比例：1：500
（3）方位：两种方法
指北针：
箭头所指方向为正北方
Y150
坐标网：
道路的路线设计最后结果是以平面图、纵断面图、横断面 图来表达的。
道路平面图是在地形图上画出的道路水平投影，它表达了 道路的平面位置。
道路纵断面图是用垂直剖面沿着道路中心线将路线剖开而 画出的断面图，它表达道路的竖（高）向位置。
道路横断面图是在设计道路的适当位置上按垂直路线方向 截断而画出的断面图，它表达了道路的横断面设计情况。
1、直线 直线的优点 两点之间距离最短。 具有短捷、直达的印象。 行驶受力简单，方向明确，驾驶操作简易。 测设简单方便（用简单的就可以精确量距、放 样等）。 在直线上设构造物更具经济性。
直线的缺点 直线单一无变化，与地形及线形自身难以协调。 过长的直线在交通量不大且景观缺乏变化时，易 使驾驶人员感到单调、疲倦。 在直线纵坡路段，易错误估计车间距离、行车速 度及上坡坡度。 易对长直线估计得过短或产生急躁情绪，超速行 驶。
X150 X轴为南北线，正向为北； Y轴为东西线，正向为东
该坐标网表示距坐标网原点北150、东150单位（m）
（4）地形情况：用等高线或地形点表示。等高线越稠 密，表示高差越大，反之，高差越小。城市道路一般 用大量地形点表示。 （5）地物情况：用图例表示。找出大的居民点、主要 构造物。 （6）水准点：位置及编号需在图中标明。
解：（1）曲线要素计算

公路市政工程识图

公路市政工程识图
2
α/2 α/2
L R 0.01745 R
180
E R(sec 1)
2
J 2T L
R—圆曲线设计半径 T—切线长 L—曲线长 E—外 矢距 J—超距 α—转角(度)
曲线主点里程桩号计算
α/2 α/Z=ZY+L/2
E
YZ=ZY+L JD=QZ+J/2
2、路线平面图的内容 地形、路线、资料表
二、路线平面图识读
1、地形部分
（1）比例尺：山岭区采用1：2000 丘陵和平原区采用1：5000
请比较两个比例的大小 指比值的大小。 计算1：5000的比例图上距离1cm，代表实际距离
多少米？ 答案：50m。
（2）方位:两种表示方法
指北针：
箭头所指方向为正北方
J D
L L’
例题：已知丘陵地区某三级公路有一弯道，偏 角αy为60 °，半径Ｒ＝500m，JD=K3+954.11。 求（1）各曲线要素；（2）曲线上各主点桩号。
解：（1）曲线要素计算 T Rtg 500tg30 288.68
2
L 0.01745R 0.0174560500 523.5
圆曲线要素
曲线要素
R—圆曲线设计 半径
RQ Z
T—切线长
L—曲线长 E—外矢距 Ls—缓和曲线长
E
J D
平曲线要素
说明：缓和曲线在曲线半径较小（小于不设超高的最小半径）时设
主点里程桩号的计算方法
以交点里程桩号为起点 算：
ZH=JD-T HY=ZH+Ls QZ=ZH+L/2 YH=HZ-LS HZ=ZH+L
E R(sec 1) 500 cos1 30 1 77.35 2

市政工程识图ppt课件

市政工程识图ppt课件

10
曲线主点里程桩号计算
以交点里程桩号为起点算：
α/2 α/2
ZY=JD-T
QZ=ZY+L/2
E
YZ=ZY+L JD=QZ+J/2
圆曲线要素
11
曲线要素
R—圆曲线设计 半径
T—切线长 L—曲线长 E—外矢距 Ls—缓和曲线长
E
R QZ
JD 平曲线要素
说明：缓和曲线在曲线半径较小（小于不设超高的最小半径）时设
的比值，用i表示。 i=(H2-H1)/L*100%
H2
其中， L称为坡
△H=H2-H1
i
长， i上坡为正，
H1
下坡为负。
L
23
各级公路最大纵坡最小纵坡的规定
※最大纵坡 设计速度(KM/h) 120 100 80 60 40 30 20 最大纵坡（%） 3 4 5 6 7 8 9
原理：坡度太大，行车困难，上坡速度低，下坡危险， 限制纵坡对山区公路而言，可以缩短里程，减低造价。
路面接缝分类名称、对接缝的基本要求， 常用钢筋级别与作用，能进行工程量的计 算。
4
（二）桥梁工程图识读 1、看目录表，了解图纸组成 2、看设计说明，了解桥梁施工图的主要文字
部分 3、识读总体布置图，各个工程结构图的名称、
结构尺寸。 4、识读桥梁下部结构的桩基础、桥台、桥墩
施工图
5
5、识读钢筋混凝土简支梁桥施工图 6、识读桥面系施工图，桥面铺装、桥面排水、
12
主点里程桩号的计算方法
以交点里程桩号为 起点算：
ZH=JD-T
JD
HY=ZH+Ls
L
QZ=ZH+L/2
L’

市政工程识图与构造第一章制图的基本知识ppt课件

市政工程识图与构造第一章制图的基本知识ppt课件

为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
2. 图线画法
（4）单点长画线或双点长画线的两端不应是点。如 图形较小，画点画线或双点画线有困难时，可用实线 代替。
细单点长画线作圆中心线
细实线作 圆中心线
A0—A3横式幅面（二）
A0— A3图 幅宜横 式使用， 必要时， 也可竖 式使用
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
2.图框格式 立式幅面
A0～A4立式幅面(一）
A0—A4立式幅面（二）
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
1.1.2 图线
图线的宽度b，宜从 1.4、1.0、0.7、0.5、0.35、 0.25、0.18、0.13mm 线宽系列中选取。图线宽度不 应小于0.1mm。每个图样，应根据复杂程度与比例大
《建筑制图标准》（GB/T 50104-2010）
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
各种线宽应用
1、较简单的图形可采用两种线宽的线宽组，其线 宽比宜b:0.25b
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
各种线宽应用

市政工程基础知识培训教材PPT(101张)

市政工程基础知识培训教材PPT(101张)

1、直线 直线的优点 两点之间距离最短。 具有短捷、直达的印象。 行驶受力简单，方向明确，驾驶操作简易。 测设简单方便（用简单的就可以精确量距、放 样等）。 在直线上设构造物更具经济性。
直线的缺点 直线单一无变化，与地形及线形自身难以协调。 过长的直线在交通量不大且景观缺乏变化时，易 使驾驶人员感到单调、疲倦。 在直线纵坡路段，易错误估计车间距离、行车速 度及上坡坡度。 易对长直线估计得过短或产生急躁情绪，超速行 驶。
市 政 工 程 基础
第二章 市政工程识图
第一节 市政工程图识图基础 第二节 市政工程常用图例 第三节 道路工程图 第四节 桥梁工程图
第一节 市政工程识图基础
一、市政工程图样分类 1.基本图 2.详图
二、市政工程识图的学习内容 三、市政工程图的学习方法
四、识读工程图的注意事项 1、熟悉图样基本规格，了解工程构筑物的基本构造； 2、记住常用图例； 3、由粗到细、由大到小； 4、结合各类图纸； 5、结合实际。
X150 X轴为南北线，正向为北； Y轴为东西线，正向为东
该坐标网表示距坐标网原点北150、东150单位（m）
（4）地形情况：用等高线或地形点表示。等高线越稠 密，表示高差越大，反之，高差越小。城市道路一般 用大量地形点表示。 （5）地物情况：用图例表示。找出大的居民点、主要 构造物。 （6）水准点：位置及编号需在图中标明。
R
半径
T—切线长
QZ
E
L—曲线长
JD
E—外矢距
Ls—缓和曲线长
平曲线要素
说明：缓和曲线在曲线半径较小（小于不设超高的最小半径）时设
4、曲线和曲线的组合 如果线路中有多个曲线，在曲线衔接时应保证设计成 型的线形连续均匀，没有急剧的突变。曲线组合有以 下三种。

市政工程施工图识读

市政工程施工图识读

市政工程施工图识读一、市政工程施工图的基本要素1. 图纸编号：市政工程施工图纸按照一定的编号系统进行编制，通常包括项目名称、图纸编号、图纸名称、图幅、比例等内容。

图纸编号是辨识图纸的重要依据，施工过程中需根据编号找到对应的施工图纸。

2. 地图测量资料：市政工程施工图通常包括地形测量、土质测定、地质勘探等相关资料，用于确定施工地点的地貌特征、土层结构和地质条件。

这些资料对工程的施工和设计起着重要的指导作用。

3. 工程标高：市政工程施工图中标注了各种地面高程、结构高程和埋设管道的深度等信息，这些高程数据是施工过程中进行挖掘、填土、埋设管线等作业的重要依据。

4. 立面图和平面图：市政工程施工图中包括了建筑物的立面图和平面图，用于展示建筑物的外观和内部结构，帮助施工人员了解建筑物的构造和空间布局。

5. 施工工序和安全注意事项：市政工程施工图中通常包括了施工的工序流程、安全注意事项和质量控制要求，帮助施工人员合理安排施工顺序，保障施工的安全和质量。

二、市政工程施工图的主要内容1. 道路施工图：道路施工图主要包括道路的设计要求、路面结构、路基处理、排水结构、路缘石、交通标线等内容，帮助施工人员按照设计要求进行道路的施工和维护。

2. 桥梁施工图：桥梁施工图主要包括桥梁的型式、桥墩、桥面、承台、伸缩缝、桥梁防护等内容，帮助施工人员了解桥梁的结构和施工方法，确保桥梁的安全和稳定。

3. 排水施工图：排水施工图主要包括排水管线的布置、排水口的设置、排水井的构造、雨水口的规格、雨水管的材质等内容，帮助施工人员进行排水系统的建设和维护。

4. 燃气、给水、热力施工图：燃气、给水、热力施工图主要包括管线的布置、管径、材质、连接方式、阀门、水表、泵房、加热设备等内容，帮助施工人员了解管线系统的结构和施工要求，确保供水、供热和供气的正常运行。

5. 基础设施施工图：基础设施施工图主要包括路灯、交通设施、绿化、围墙、防护设施等内容，帮助施工人员了解这些基础设施的布置和施工方法，美化城市环境，提升城市品位。

x第2章 市政工程识图-市政工程基础

x第2章 市政工程识图-市政工程基础
（1）城市道路控制标高 ①城市桥梁桥面标高H桥 ②立交桥桥面标高 ③铁路道口 ④相交道路交叉点 ⑤沿街两侧建筑物前地坪标高。
（2）最大纵坡 按行车方向规定：上坡为“+”，下坡为“-”。
B
i1
计算公式：i=H/L A L1 i——道路纵坡度（‰）； H——转坡点之间的高差（m）； L——转坡点之间的水平距离（m）。
转坡角： ω=i1-i2 ；曲线长： L=ωR ； 切线长： T=L/2 ； 外距： E=T2／2R ； 式中ω——变坡角。相邻两纵坡坡度的代数差。 i1.i2——分别为相临纵坡线的坡度值，上坡为 “正”，下坡为“负”： ω为正，表示变坡点在曲线上方，为凸形竖曲线； ω为负，表示变坡点在曲线下方，为凹形竖曲线。
i2
L2
C
（3）最小纵坡 一般以0.3%作为控制值。 （4）合成坡度，又称为流水线坡度，是指由路 线纵坡和弯道超高横坡或路拱横坡组合而成的 坡度值。 iH=〔iz 2+ih2〕1/2

iz ---路中线纵坡坡度； ih----平曲线超高横坡。
我国标准对公路的最大允许合成坡度加以 限制。 （5）爬坡车道
（一）道路工程图的组成
道路的路线设计最后结果是以平面图、纵断面 图、横断面图来表达。它是以地形图为平面图， 以纵向展开断面图作为立面图，以横断面作为 侧面图，并且各自画在单独的图纸上。
利用这三种工程图来表达道路的空间位置、 线形和尺寸。在平面上是由直线和曲线组成， 在纵面上是由平坡、上坡和下坡等组成。从整 体上来看，道路路线是一条空间曲线。
平面线型则由直线、圆曲线和缓和曲线三部 分组成。 1.直线 在道路平面线型中，直线是最简单，最常用 的线型。 直线的优点有：行进方向明确、里程最短、 视距良好、测设和施工最方便，行车迅速通畅； 但如果干道直线太长又会产生诸多不利因素：视 力疲劳、注意力不易集中、易发事故、街景单调 等。所以在线形设计中，一定要对直线的长度进 行合理的布设。

6-市政管网工程基础知识及识图

6-市政管网工程基础知识及识图

市政管网工程基础知识
一、管道施工 3.排水管道施工工艺流程
市政管网工程施工
市政管网工程识图 知识点总结
市政管网工程基础知识
一、管道施工 3.排水管道施工工艺流程
市政管网工程施工
市政管网工程识图 知识点总结
市政管网工程基础知识
一、管道施工 3.排水管道施工工艺流程
市政管网工程施工
市政管网工程识图 知识点总结
分类：定型检查井、非定型检查井 材质：砖砌、钢筋砼、预制等 形式：收口式检查井、盖板式检查 井等 组成： 盖板式：基础、井底、井室、盖板 、井筒、井圈及（井盖、座） 收口式：基础、井底、井室、收口 、井筒、井圈及（井盖、座）
市政管网工程基础知识
一、管道施工 3.排水管道施工工艺流程
市政管网工程施工
二、管材介绍 根据使用用途不同一般市政工程使用管材包含：金属管、混凝土管、钢筋混凝土管、陶
土罐、其他管材。 管口连接形式：焊接、法兰连接、承插式、企口式、平口式等形式。
平口
承插口
企口
市政管网工程基础知识
市政管网工程施工
市政管网工程识图 知识点总结
二、管材介绍 根据使用用途不同一般市政工程使用管材包含：金属管、混凝土管、钢筋混凝土管、陶
排水管道接口形式用材: 柔性接口：石棉沥青卷材接口 橡胶圈接口 刚性接口：水泥砂浆抹带接口 钢丝网水泥砂浆抹带接口 半柔半刚性接口：预制套环石棉水泥（或沥青砂浆）接口
市政管网工程基础知识
一、管道施工 3.排水管道施工工艺流程
市政管网工程施工
市政管网工程识图 知识点总结
检查井 作用：便于定期检查、清通。 设置：管道交汇处、转弯、管道尺寸或坡度改变、跌水处及相 隔一定距离的直线管段上

1-市政道路工程基础知识及识图

1-市政道路工程基础知识及识图
的地形、地物状况。 例：1：5000的比例图上距离1cm，代表实际距离多少米？（50m）
市政道路工程基础知识 市政道路工程图纸识读 知识点总结 一、施工图识读
（2）路线纵断面图（沿着道路中线竖向剖切的展开图即纵断面图）
市政道路工程基础知识 市政道路工程图纸识读 知识点总结
一、施工图识读
（2）路线纵断面图（沿着道路中线竖向剖切的展开图即纵断面图） ①纵坡定义及计算 纵坡：路线的纵线坡度，为高差与水平距的比值，用i表示。
多选题 10分
知识点总结
1.市政道路工程主要工作内容有土石方工程、（ ）、路面工程、( )、人行 道绿化、各类边坡支护、横穿排水系统(箱涵、管涵等)、（ ）等。
A 路基工程 B 人行道铺装 C 管道工程 D 桥梁工程 E 道路交通设施 F 路灯及护栏
工程量计算、计价 规则
市政道路工程基础知识 市政道路工程图纸识读 知识点总结
二、知识考核 1.考核内容 针对本次讲课内容进行考核，根据具体情况设置有选择题、填空题、计算题，计算题以 拍照上传图片形式为主。 2.考核分值 每次考核总分100分。 3.考核要求 独自完成，可查阅手机、网络资源。 备注：每次考核成绩按照比例计入平时成绩或过程考核成绩，将作为期末考核参考及成 绩来源，根据学校相关规定执行！ 请重视每次考核，争取取得好成绩。
石含量超过30%时，按地四类土乘以1.43系数。 4.人工挖土、运土定额系指工程量小、运距近和不适宜用机械施工的土方工程。除以上情况外，均执行机械土方定额
。对于机械挖不到的方或需要人工配合修整挖土时，可套用人工挖土定额。区分比例为机械挖土按90%计算，人工土方为 10%，人工辅助挖土按相应定额乘以1.5系数。
③标高（与里程桩号点对应）

公路市政工程识图

公路市政工程识图

2、资料部分
（1）地质状况 为设计和施工提供依据。 （2）坡度/坡长
3.0 600
表示路线为上坡，坡度3.0%，坡 长600m
1.0 380
表示路线为下坡，坡度1.0%，坡 长380m
3.0
1.0 其中分格线“ ”表示两坡边坡点
600 380 位置，与图形部分变坡点里程一致
纵坡定义及计算
纵坡：路线的纵线坡度，为高差与水平距 的比值，用i表示。
如：
1-20m石拱桥 K6+900
表示在里程桩K6+900处有 一座单跨20m的石拱桥， 桥中心桩号为K6+900
（7）水准点里程、编号、高程和具体位置
。
BM15 63.14 表示在里程桩K6+220右侧岩
如
石上设有一水准点，水准点编
：
号为BM15，高程为63.14m。
K6+220 在右侧6m的岩石上

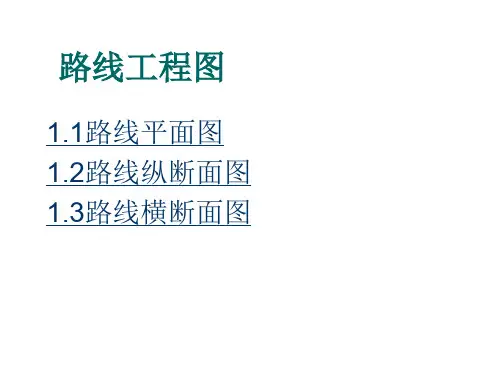

路线工程图
1.1路线平面图 1.2路线纵断面图 1.3路线横断面图
1.1路线平面图
教学目标
1、熟练进行平面图线形识读； 2、能够正确认识平面线形要素的意义； 3、掌握平面直线，圆曲线，缓和曲线设置，几何要素计算方法。
一、概述
1、路线平面图的作用 表达路线的方向、平面线型（直线和左、右弯道）以及沿线两侧一定 范围内的地形、地物状况。
2、路线部分
（1）粗实线表示道路中心线（设计 线）； （2）路线的长度用里程表示，由左往 右递增。 路线左侧 “ ” 表示为公里桩, 两个 请公说里出图桩纸之上路间段路的长线度上是多设少有？路“ ”表示百米 段桩起。点与本条路设计起点距离是多少 1.9KM 3.3KM
（3）控制点，标高水准点

市政工程识图

市政工程识图

市政工程识图市政工程识图综述市政工程施工图识读基本知识一、识读方法1、由下往上、从左往右的看图顺序2、由先到后看，指根据施工的先后顺序看图。

如：下部结构到上部结构3、由粗到细，由大到小 4、整套图纸综合看，整体到局部，局部到整体，融会贯通。

二、识读要求（一）、道路工程识图1、看目录表，了解图纸组成2、看设计说明，了解道路施工图的主要文字部分3、识读平面图，了解平面图新建工程的位置、平面形状。

能进行坐标计算、桩号推算、平曲面计算。

4、识读纵断面图，了解构筑物的外观，纵横坐标的关系，识读构筑物的标高。

5、识读横断面图，能进行土方的计算。

6、识读沥青路面结构图，了解结构的组合、组成的材料，能进行工程量的计算。

7、识读水泥路面的结构图，了解水泥混凝土路面接缝分类名称、对接缝的基本要求，常用钢筋级别与作用，能进行工程量的计算。

（二）桥梁工程图识读1、看目录表，了解图纸组成2、看设计说明，了解桥梁施工图的主要文字部分3、识读总体布置图，各个工程结构图的名称、结构尺寸。

4、识读桥梁下部结构的桩基础、桥台、桥墩施工图5、识读钢筋混凝土简支梁桥施工图6、识读桥面系施工图，桥面铺装、桥面排水、人行道、栏杆、灯柱及桥面伸缩缝的构造。

7、识读钢筋布置图，各类钢筋代号、根数、位置、作用、钢筋工程量的计算。

注意：初识图应综合各专业图纸找出“错、漏、碰、缺”（三）、排水工程识读1、看目录表，了解图纸组成2、看设计说明，了解桥梁施工图的主要文字部分3、识读平面图，了解平面图上面污水管道的布置、坡度、标高，并与平面图相对应。

4、识读纵断面图，了解排水管道的管径、坡度、标高，并与平面图相对应。

5、识读排水结构图，了解排水检查井、雨水口等结构构造道路工程图识读一、平面图平面图表示道路的走向、平面线型、两侧地形、路幅布置、路线定位。

道路红线：道路红线一般是指道路用地的边界线道路中心线：道路中心线用来区分不同方向的车道里程桩号：而里程桩号，是以此路的起点O进行起算的（设计中8+560，公里数+米数）道路桩号：是以所要建设的道路的起点为O进行起算的。
