8立方曲流布料沼气池设计图cad图纸1：50

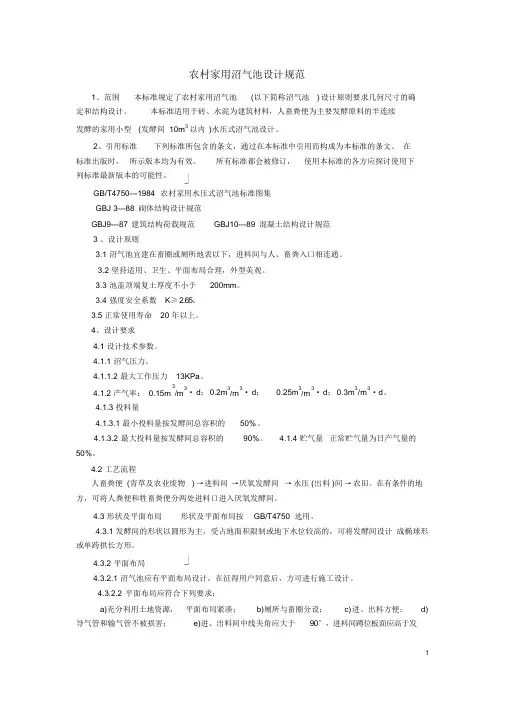

/m /m 农村家用沼气池设计规范1、范围本标准规定了农村家用沼气池(以下简称沼气池 ) 设计原则要求几何尺寸的确定和结构设计。

本标准适用于砖、水泥为建筑材料，人畜粪便为主要发酵原料的半连续发酵的家用小型 (发酵间 10m 3以内 )水压式沼气池设计。

2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时， 所示版本均为有效。

所有标准都会被修订， 使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T4750---1984 农村家用水压式沼气池标准图集 GBJ 3---88 砌体结构设计规范 GBJ9---87 建筑结构荷载规范 GBJ10---89 混凝土结构设计规范3 、设计原则3.1 沼气池宜建在畜圈或厕所地表以下，进料间与人、畜粪入口相连通。

3.2 坚持适用、卫生、平面布局合理，外型美观。

3.3 池盖顶端复土厚度不小于 200mm 。

3.4 强度安全系数 K ≥ 2.65。

3.5 正常使用寿命 20 年以上。

4、设计要求4.1 设计技术参数。

4.1.1 沼气压力。

4.1.1.2 最大工作压力 13KPa 。

34.1.2 产气率： 0.15m /m 4.1.3 投料量3· d ； 0.2m 3 3· d ； 0.25m 3 3· d ； 0.3m 3 /m 3·d 。

4.1.3.1 最小投料量按发酵间总容积的 50% 。

4.1.3.2 最大投料量按发酵间总容积的 90%。

4.1.4 贮气量 正常贮气量为日产气量的50%。

4.2 工艺流程人畜粪便 (青草及农业废物 ) →进料间 →厌氧发酵间 → 水压 (出料 )间 → 农田。

在有条件的地 方，可将人粪便和牲畜粪便分两处进料口进入厌氧发酵间。

4.3 形状及平面布局形状及平面布局按 GB/T4750 选用。

4.3.1 发酵间的形状以圆形为主，受占地面积限制或地下水位较高的，可将发酵间设计 成椭球形或单跨拱长方形。

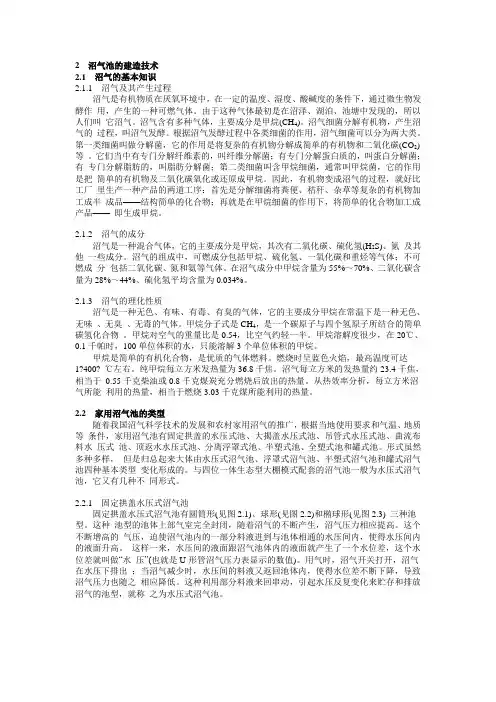

2 沼气池的建造技术2.1 沼气的基本知识2.1.1 沼气及其产生过程沼气是有机物质在厌氧环境中，在一定的温度、湿度、酸碱度的条件下，通过微生物发酵作用，产生的一种可燃气体。

由于这种气体最初是在沼泽、湖泊、池塘中发现的，所以人们叫它沼气。

沼气含有多种气体，主要成分是甲烷(CH4)。

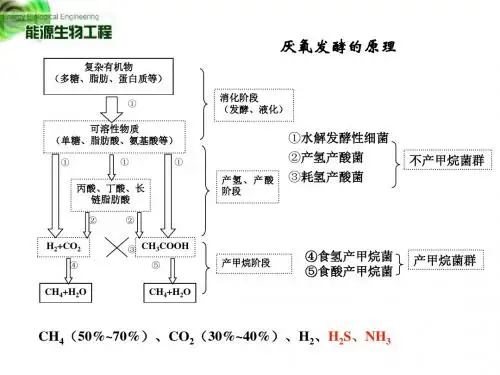

沼气细菌分解有机物，产生沼气的过程，叫沼气发酵。

根据沼气发酵过程中各类细菌的作用，沼气细菌可以分为两大类。

第一类细菌叫做分解菌，它的作用是将复杂的有机物分解成简单的有机物和二氧化碳(CO2)等。

它们当中有专门分解纤维素的，叫纤维分解菌；有专门分解蛋白质的，叫蛋白分解菌；有专门分解脂肪的，叫脂肪分解菌；第二类细菌叫含甲烷细菌，通常叫甲烷菌，它的作用是把简单的有机物及二氧化碳氧化或还原成甲烷。

因此，有机物变成沼气的过程，就好比工厂里生产一种产品的两道工序：首先是分解细菌将粪便、秸秆、杂草等复杂的有机物加工成半成品——结构简单的化合物；再就是在甲烷细菌的作用下，将简单的化合物加工成产品——即生成甲烷。

2.1.2 沼气的成分沼气是一种混合气体，它的主要成分是甲烷，其次有二氧化碳、硫化氢(H2S)、氮及其他一些成分。

沼气的组成中，可燃成分包括甲烷、硫化氢、一氧化碳和重烃等气体；不可燃成分包括二氧化碳、氮和氨等气体。

在沼气成分中甲烷含量为55%～70%、二氧化碳含量为28%～44%、硫化氢平均含量为0.034%。

2.1.3 沼气的理化性质沼气是一种无色、有味、有毒、有臭的气体，它的主要成分甲烷在常温下是一种无色、无味、无臭、无毒的气体。

甲烷分子式是CH4，是一个碳原子与四个氢原子所结合的简单碳氢化合物。

甲烷对空气的重量比是0.54，比空气约轻一半。

甲烷溶解度很少，在20℃、0.1千帕时，100单位体积的水，只能溶解3个单位体积的甲烷。

甲烷是简单的有机化合物，是优质的气体燃料。

燃烧时呈蓝色火焰，最高温度可达1?400? ℃左右。

纯甲烷每立方米发热量为36.8千焦。

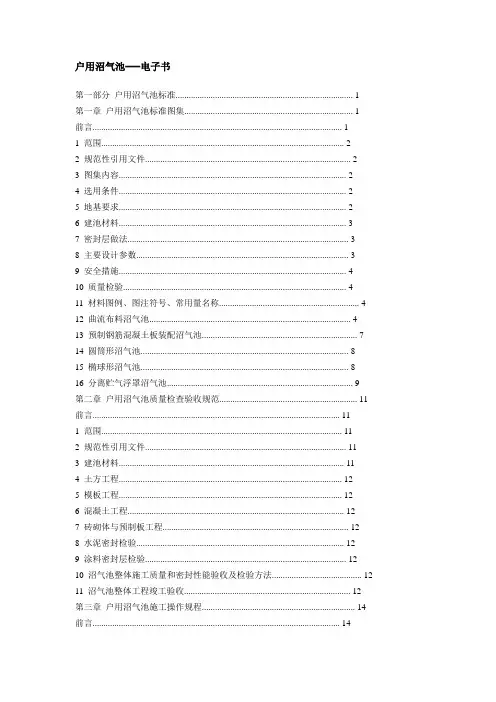

户用沼气池---电子书第一部分户用沼气池标准 (1)第一章户用沼气池标准图集 (1)前言 (1)1 范围 (2)2 规范性引用文件 (2)3 图集内容 (2)4 选用条件 (2)5 地基要求 (2)6 建池材料 (3)7 密封层做法 (3)8 主要设计参数 (3)9 安全措施 (4)10 质量检验 (4)11 材料图例、图注符号、常用量名称 (4)12 曲流布料沼气池 (4)13 预制钢筋混凝土板装配沼气池 (7)14 圆筒形沼气池 (8)15 椭球形沼气池 (8)16 分离贮气浮罩沼气池 (9)第二章户用沼气池质量检查验收规范 (11)前言 (11)1 范围 (11)2 规范性引用文件 (11)3 建池材料 (11)4 土方工程 (12)5 模板工程 (12)6 混凝土工程 (12)7 砖砌体与预制板工程 (12)8 水泥密封检验 (12)9 涂料密封层检验 (12)10 沼气池整体施工质量和密封性能验收及检验方法 (12)11 沼气池整体工程竣工验收 (12)第三章户用沼气池施工操作规程 (14)前言 (14)2 规范性引用文件 (14)3 施工准备 (14)4 建池材料要求 (14)5 土方工程 (15)第二部分沼气产品及其配件标准 (16)第一章家用沼气灶 (16)一、修定本标准的依据和原则 (16)二、标准修订工作情况 (16)三．有关问题的说明 (16)四、标准条款说明 (17)前言 (17)1 范围 (18)2 引用标准 (18)3 型号及参数 (18)4 技术要求 (18)5 试验方法 (21)6 抽样和检验 (25)7 标志、包装、运输、贮存 (26)第二章家用沼气灯 (27)一、标准编制情况 (27)二、标准条文说明 (27)1 范围 (27)2 分类与命名 (27)3 技术要求 (27)4 试验方法 (29)5 检验规则 (34)6 标志、包装 (34)第三章沼气压力表 (36)一、标准编制依据与编制原则 (36)二、标准编制过程 (36)三、标准条款的说明 (36)1 范围 (36)2 规范性引用文件 (36)3 产品代号及型式规格 (36)4 技术要求 (38)6 检验规则 (41)7 标志、包装与贮存 (42)第四章户用沼气脱硫器 (44)一、标准编制依据和任务来源 (44)二、标准编制过程 (44)三、标准条文说明 (44)1 范围 (44)2 规范性引用文件 (44)3 型号及参数 (44)4 技术要求 (45)5 试验方法 (47)6 检验规则 (48)7 标志、包装、运输、贮存 (49)第五章户用沼气池密封涂料 (51)一、编制标准依据 (51)二、编制工作过程 (51)三、编制内容说明 (51)1 范围 (51)2 规范性引用文件 (51)3 产品分类 (52)4 技术要求 (52)5 试验方法 (55)6 检验规则 (61)7 标志、包装、运输和贮存 (62)第六章户用沼气池输配系统设计与安装规范 (64)一、修订标准依据和任务来源 (64)二、修订工作过程 (64)三、修订原则 (64)四、主要修订内容说明 (64)五、标准条款说明 (66)1 范围 (66)2 规范性引用文件 (66)3 要求 (67)4 管路系统设计 (68)5 安装 (69)7 维修 (72)第三部分城镇生活污水净化沼气池技术规范 (73)一、项目来源 (73)二、编制工作过程 (73)三、规范编制指导原则 (73)四、规范条文说明 (74)前言 (74)1 总则 (74)2 生活污水净化池设计 (75)3 工程质量验收 (81)4 运行管理 (82)附录A (84)附录 B (84)第四部分农村能源生态工程设计施工与使用规范 (87)第一章户用农村能源生态工程南方模式设计施工与使用规范 (87)1 范围 (87)2 引用标准 (87)3 定义 (87)4 “南方模式”总体设计 (87)5 沼气池的设计与施工 (88)6 猪舍的设计与施工 (89)7 厕所的设计与施工 (89)8 果园的设计与施工 (89)9 沼气池的日常管理 (90)10 猪舍的管理 (91)11 果园的管理 (91)12 沼液、沼渣在其他种植业上的应用 (92)13 沼液、沼渣在其他养殖业上的应用 (93)第二章户用农村能源生态工程北方模式设计施工与使用规范 (94)1 “北方模式”简介 (94)2 “北方模式”总体设计要点 (94)3 “北方模式”内沼气池的设计施工 (96)4 “北方模式”配套猪舍和厕所的建设 (101)5 “北方模式”日光温室的建造 (102)6 “北方模式”的启动与日常管理 (106)第五部分大中型沼气工程标准 (110)第一章沼气工程规模分类 (110)一、标准作用 (110)二、标准适用范围 (110)三、标准概况 (110)四、重点条款、重要参数介绍 (110)第二章规模化畜禽养殖场沼气工程设计规范 (111)一、标准制定背景、作用 (111)二、标准适用范围 (111)三、标准概况 (111)四、重点条款、重要参数介绍 (111)五、标准应用 (118)第三章规模化畜禽养殖场沼气工程运行、维护及其安全技术规程 (121)规程制定背景、作用 (121)1 范围 (121)2 规范性引用文件 (121)3 术语和定义 (121)4 一般规定 (122)5 格栅 (124)6 水泵与泵房 (124)7 固液分离机 (125)8 沉淀池 (125)9 贮存调节池 (125)10 厌氧消化器 (126)11 氧化沟与活性污泥法（SBR） (127)12 污泥脱水设施 (128)13 沼气贮气柜 (128)14 沼气净化设备 (129)15 控制室 (129)16 化验室 (130)第一部分户用沼气池标准云南省昆明市农村能源办公室张万俊第一章户用沼气池标准图集前言前言的篇幅、文字较少，但概括了较多方面的内容。

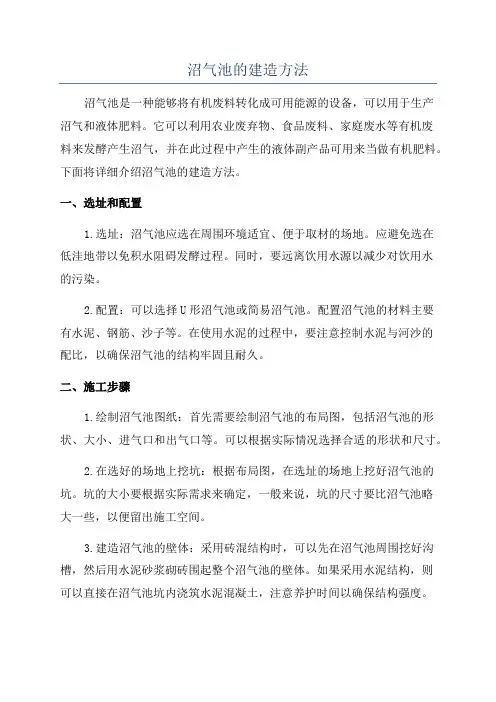

沼气池的建造方法沼气池是一种能够将有机废料转化成可用能源的设备，可以用于生产沼气和液体肥料。

它可以利用农业废弃物、食品废料、家庭废水等有机废料来发酵产生沼气，并在此过程中产生的液体副产品可用来当做有机肥料。

下面将详细介绍沼气池的建造方法。

一、选址和配置1.选址：沼气池应选在周围环境适宜、便于取材的场地。

应避免选在低洼地带以免积水阻碍发酵过程。

同时，要远离饮用水源以减少对饮用水的污染。

2.配置：可以选择U形沼气池或简易沼气池。

配置沼气池的材料主要有水泥、钢筋、沙子等。

在使用水泥的过程中，要注意控制水泥与河沙的配比，以确保沼气池的结构牢固且耐久。

二、施工步骤1.绘制沼气池图纸：首先需要绘制沼气池的布局图，包括沼气池的形状、大小、进气口和出气口等。

可以根据实际情况选择合适的形状和尺寸。

2.在选好的场地上挖坑：根据布局图，在选址的场地上挖好沼气池的坑。

坑的大小要根据实际需求来确定，一般来说，坑的尺寸要比沼气池略大一些，以便留出施工空间。

3.建造沼气池的壁体：采用砖混结构时，可以先在沼气池周围挖好沟槽，然后用水泥砂浆砌砖围起整个沼气池的壁体。

如果采用水泥结构，则可以直接在沼气池坑内浇筑水泥混凝土，注意养护时间以确保结构强度。

4.安装泥浆池和接口管道：泥浆池是沼气池的重要组成部分，用于储存和降解浸入泥浆。

在沼气池的底部，要设置泥浆池，并在泥浆池上方连接进气管道和出气管道。

5.安装沼气池的顶盖：使用水泥或钢板作为沼气池的顶盖。

在钢板顶盖上需要设有检查孔，方便检查和维护沼气池的内部情况。

确保顶盖与沼气池的其他部分紧密连接，防止气体泄漏。

6.进行排气管道的施工：在顶盖上开孔设立排气管道，将沼气引导到使用地方。

可以通过排气管道控制并利用产生的沼气。

7.养护：在建造完沼气池后，需要进行一定的养护工作。

例如，要对新建的沼气池进行湿润养护，在养护期间，要防止禽畜等动物进入池内，以免破坏沼气池结构。

三、使用和维护1.投料：将有机废料投入沼气池。

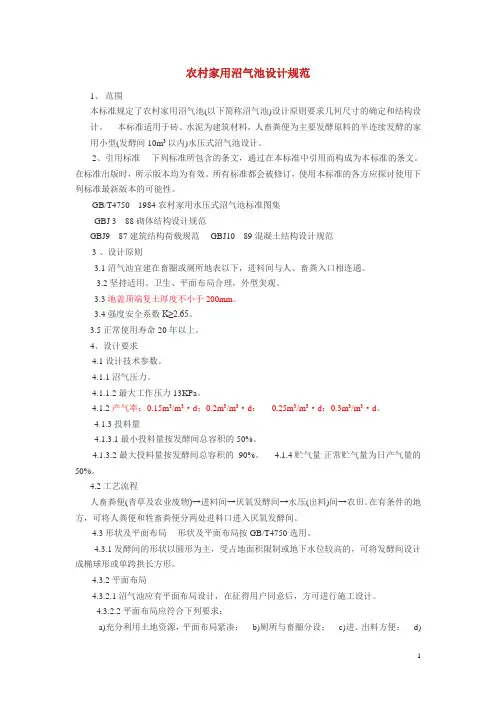

农村家用沼气池设计规范1、范围本标准规定了农村家用沼气池(以下简称沼气池)设计原则要求几何尺寸的确定和结构设计。

本标准适用于砖、水泥为建筑材料，人畜粪便为主要发酵原料的半连续发酵的家用小型(发酵间10m3以内)水压式沼气池设计。

2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T4750---1984 农村家用水压式沼气池标准图集GBJ 3---88 砌体结构设计规范GBJ9---87 建筑结构荷载规范 GBJ10---89 混凝土结构设计规范3 、设计原则3.1 沼气池宜建在畜圈或厕所地表以下，进料间与人、畜粪入口相连通。

3.2 坚持适用、卫生、平面布局合理，外型美观。

3.3 池盖顶端复土厚度不小于200mm。

3.4 强度安全系数K≥2.65。

3.5 正常使用寿命20年以上。

4、设计要求4.1 设计技术参数。

4.1.1 沼气压力。

4.1.1.2 最大工作压力13KPa。

4.1.2 产气率：0.15m3/m3·d；0.2m3/m3·d； 0.25m3/m3·d；0.3m3/m3·d。

4.1.3 投料量4.1.3.1 最小投料量按发酵间总容积的50%。

4.1.3.2 最大投料量按发酵间总容积的90%。

4.1.4 贮气量正常贮气量为日产气量的50%。

4.2 工艺流程人畜粪便(青草及农业废物)→进料间→厌氧发酵间→水压(出料)间→农田。

在有条件的地方，可将人粪便和牲畜粪便分两处进料口进入厌氧发酵间。

4.3 形状及平面布局形状及平面布局按GB/T4750选用。

4.3.1 发酵间的形状以圆形为主，受占地面积限制或地下水位较高的，可将发酵间设计成椭球形或单跨拱长方形。

4.3.2 平面布局4.3.2.1 沼气池应有平面布局设计，在征得用户同意后，方可进行施工设计。

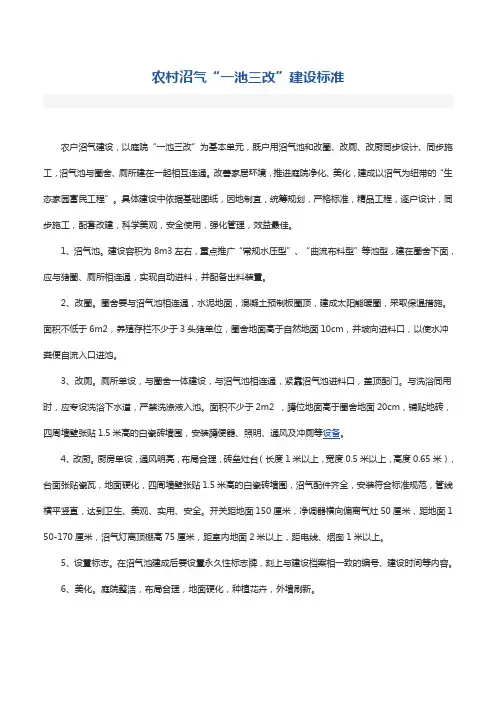

农村沼气“一池三改”建设标准农户沼气建设，以庭院“一池三改”为基本单元，既户用沼气池和改圈、改厕、改厨同步设计、同步施工，沼气池与圈舍、厕所建在一起相互连通。

改善家居环境，推进庭院净化、美化，建成以沼气为纽带的“生态家园富民工程”。

具体建设中依据基础图纸，因地制宜，统筹规划，严格标准，精品工程，逐户设计，同步施工，配套改建，科学美观，安全使用，强化管理，效益最佳。

1、沼气池。

建设容积为8m3左右，重点推广“常规水压型”、“曲流布料型”等池型，建在圈舍下面，应与猪圈、厕所相连通，实现自动进料，并配备出料装置。

2、改圈。

圈舍要与沼气池相连通，水泥地面，混凝土预制板圈顶，建成太阳能暖圈，采取保温措施。

面积不低于6m2，养殖存栏不少于3头猪单位，圈舍地面高于自然地面10cm，并坡向进料口，以使水冲粪便自流入口进池。

3、改厕。

厕所单设，与圈舍一体建设，与沼气池相连通，紧靠沼气池进料口，盖顶配门。

与洗浴同用时，应专设洗浴下水道，严禁洗涤液入池。

面积不少于2m2 ，蹲位地面高于圈舍地面20cm，铺贴地砖，四周墙壁张贴1.5米高的白瓷砖墙围，安装蹲便器、照明、通风及冲厕等设备。

4、改厨。

厨房单设，通风明亮，布局合理，砖垒灶台（长度1米以上，宽度0.5米以上，高度0.65米），台面张贴瓷瓦，地面硬化，四周墙壁张贴1.5米高的白瓷砖墙围，沼气配件齐全，安装符合标准规范，管线横平竖直，达到卫生、美观、实用、安全。

开关距地面150厘米，净调器横向偏离气灶50厘米，距地面1 50-170厘米，沼气灯离顶棚高75厘米，距室内地面2米以上，距电线、烟囱1米以上。

5、设置标志。

在沼气池建成后要设置永久性标志牌，刻上与建设档案相一致的编号、建设时间等内容。

6、美化。

庭院整洁，布局合理，地面硬化，种植花卉，外墙刷新。

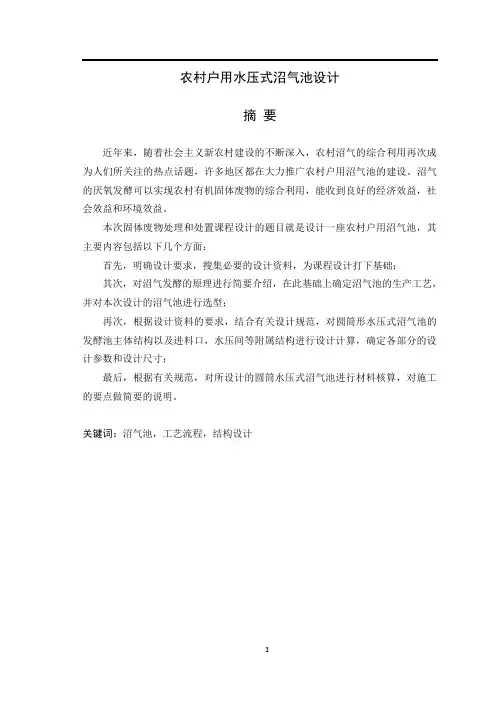

农村户用水压式沼气池设计摘要近年来，随着社会主义新农村建设的不断深入，农村沼气的综合利用再次成为人们所关注的热点话题，许多地区都在大力推广农村户用沼气池的建设。

沼气的厌氧发酵可以实现农村有机固体废物的综合利用，能收到良好的经济效益，社会效益和环境效益。

本次固体废物处理和处置课程设计的题目就是设计一座农村户用沼气池，其主要内容包括以下几个方面：首先，明确设计要求，搜集必要的设计资料，为课程设计打下基础；其次，对沼气发酵的原理进行简要介绍，在此基础上确定沼气池的生产工艺，并对本次设计的沼气池进行选型；再次，根据设计资料的要求，结合有关设计规范，对圆筒形水压式沼气池的发酵池主体结构以及进料口，水压间等附属结构进行设计计算，确定各部分的设计参数和设计尺寸；最后，根据有关规范，对所设计的圆筒水压式沼气池进行材料核算，对施工的要点做简要的说明。

关键词：沼气池，工艺流程，结构设计目录前言 (1)第1章设计要求与设计资料 (2)1.1 设计目的 (2)1.2 设计资料与设计参数 (2)1.2.1 设计资料 (2)1.2.2 设计参数 (2)第2章工艺流程确定与沼气池选型 (3)2.1 沼气的基本知识 (3)2.1.1 沼气的概念 (3)2.1.2 沼气的成分 (3)2.1.3 沼气的理化性质 (3)2.2 沼气发酵的原理 (4)2.3 沼气发酵原料选择 (4)2.4 工艺流程 (4)2.5 家用沼气池的类型 (5)2.5.1 水压式沼气池 (5)2.5.1 水压式沼气池的优缺点 (6)第3章水压式沼气池的结构设计和计算 (8)3.1 发酵料液的计算 (8)3.1.1 发酵料液的体积 (8)3.1.2 气室容积的计算 (8)3.2 发酵间的设计 (9)3.2.1 发酵间的容积 (9)3.2.2 发酵间各部分尺寸的确定 (9)3.3 进出料口（管）的尺寸设计 (11)3.4 进出料管安装位置的确定 (12)3.4.1 进出料管水平位置的确定 (12)3.4.2 进出料管竖直位置的确定 (12)3.5 水压间的设计 (15)3.5.1 水压间零压线 (15)3.5.2 发酵间最大料液水位降 (15)3.5.3 水压间高度 (15)3.5.4 水压间圆柱体底面积 (15)3.5.5 水压间底面半径 (15)第4章水压式沼气池施工及材料设计 (16)4.1 材料参考用量 (16)4.2 沼气池施工 (17)结论 (18)谢辞 (19)参考文献 (20)前言在新农村的建设中，大力推广农村户用沼气池的建设，其意义不仅是为农户解决烧火做饭问题，更要使农村走上绿色的、循环发展的生态农业之路。

沼气池的构造原理(附设计图纸)2沼气池的建造技术2.1沼气的基本知识2.1.1沼气及其产生过程沼气是有机物质在厌氧环境中，在一定的温度、湿度、酸碱度的条件下，通过微生物发酵作用，产生的一种可燃气体。

由于这种气体最初是在沼泽、湖泊、池塘中发现的，所以人们叫它沼气。

沼气含有多种气体，主要成分是甲烷(CH4)。

沼气细菌分解有机物，产生沼气的过程，叫沼气发酵。

根据沼气发酵过程中各类细菌的作用，沼气细菌可以分为两大类。

第一类细菌叫做分解菌，它的作用是将复杂的有机物分解成简单的有机物和二氧化碳(CO2)等。

它们当中有专门分解纤维素的，叫纤维分解菌；有专门分解蛋白质的，叫蛋白分解菌；有专门分解脂肪的，叫脂肪分解菌；第二类细菌叫含甲烷细菌，通常叫甲烷菌，它的作用是把简单的有机物及二氧化碳氧化或还原成甲烷。

因此，有机物变成沼气的过程，就好比工厂里生产一种产品的两道工序：首先是分解细菌将粪便、秸秆、杂草等复杂的有机物加工成半成品——结构简单的化合物；再就是在甲烷细菌的作用下，将简单的化合物加工成产品——即生成甲烷。

2.1.2沼气的成分沼气是一种混合气体，它的主要成分是甲烷，其次有二氧化碳、硫化氢(H2 S)、氮及其他一些成分。

沼气的组成中，可燃成分包括甲烷、硫化氢、一氧化碳和重烃等气体；不可燃成分包括二氧化碳、氮和氨等气体。

在沼气成分中甲烷含量为55%～70%、二氧化碳含量为28%～44%、硫化氢平均含量为0.034%。

2.1.3沼气的理化性质沼气是一种无色、有味、有毒、有臭的气体，它的主要成分甲烷在常温下是一种无色、无味、无臭、无毒的气体。

甲烷分子式是CH4，是一个碳原子与四个氢原子所结合的简单碳氢化合物。

甲烷对空气的重量比是0.54，比空气约轻一半。

甲烷溶解度很少，在20℃、0.1千帕时，100单位体积的水，只能溶解3个单位体积的甲烷。

甲烷是简单的有机化合物，是优质的气体燃料。

燃烧时呈蓝色火焰，最高温度可达1?400?℃左右。
