矿用声光报警装置使用说明书目录1 概述 (2)2 信控装置的组成及连接 (2)3 工作原理 (3)4 主要功能与性能 (3)5 安装调试 (4)6 故障及排出方法 (5)7 外形尺寸及重量 (5)8 注意事项 (5)9 包装 (5)10 运输和贮存 (6)11 质量保证 (6)附录 A......................................................................................................................... 错误！未定义书签。

使用前请认真阅读使用说明书1 概述1.1 产品特点：a)控制器采用PLC程序控制，稳定可靠，抗干扰能力强。

b)报警器输出普通话语音，清晰宏亮。

c)报警器红绿光指示20米内清晰可见。

d)传感器灵敏可靠，安装方便。

1.2 主要用途和使用范围该装置主要用于煤矿井下有瓦斯及煤尘爆炸危险的运输巷道的道岔口处，保证各道机车有序通过，警示运行机车和井下人员注意安全。

1.3 产品型号含义Z B X 127额定工作电压（V）控制信号隔爆兼本安型组合装置1.4 执行标准：Q/JNSL012-2012 ZBX127矿用声光报警装置。

GB3836.1～4-20101.5 使用环境条件环境温度：0℃～40℃环境湿度：≤95%（+25℃）大气压强：80～106KPa煤矿井下煤尘及甲烷爆炸气体的危险场所。

2 信控装置的组成及连接2.1 信控装置的组成见示意图△1、2、3为开启传感器▲4、5为解除传感器5和5，连接后入控制器。

2.2接线图：3 工作原理信控装置以控制器为核心,得电后各道口报警器均为红灯。

当某机车接近某道口时该道口的开启传感器接通，控制器内PLC接收到接通信号后，驱动内置继电器吸合，输出触点接通使该道口报警器由红灯变为绿灯，并发出“机车通过道岔，请注意安全！”的语音，同时锁定其他道口，只能红灯。

KXH127矿用隔爆兼本安型声光显示信号器1 概述s用于皮带、提升机和无极绳牵引绞车、人行猴车、运输巷道。

双科电气实现多水平信号区分、二极传送、安全灯自动转换、可视、打点、通话、急停信号等功能。

目前提升运输巷无监控，操作人员接听信号看不到巷内运行状况，在运行中会造成事故发生而不能及时停止运行。

针对这种状况，双科研发生产了KXH127矿用隔爆兼本安型声光显示信号器。

（以下简称主机）该产品结构上为隔爆兼本安型设计，采用单片微控控制器及调制解调技术，仅需二条四芯矿用信号电缆，既能实现出声、光信号、单工对讲、自动区分多水平、二极传送、红绿灯转换。

技术领先、设计合理、一机多用。

可应用于皮带机巷和轨道运输巷，小型绞车提升运输巷、人行猴车，是目前声光信号主机中升级换代产品。

一三九五三八六零三一九2.1产品分类2.1型号KX H 127额定工作电压信号器矿用信号设备2.2 防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]IMb2.3外形尺寸及重量外形尺寸:242mm×138mm×440mm(长×宽×高)；重量:22Kg2.4 环境条件2.4.1主机在下列条件下应能正常工作:a)环境温度：0℃～40℃；b)环境湿度：≤95%（当环境温度为＋25℃时）；c)大气压力：80kPa～106kPa；d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。

2.4.2 主机能承受的最恶劣的贮运条件：a)贮存温度：-40℃～60℃；b)振动：50m/s2；c)冲击：500m/s2。

3 结构特征与工作原理3.1该主机为隔爆兼本安型设计，分隔爆腔和本安腔，由电源板、主机板和显示板构成。

采用单片微控制器及调制解调技术，以实现声音、数字信号的传输及各种控制功能。

3.2对讲声音，由送话器经过放大送主处理器，然后通过调制解调器加到电源线上，接收机把电源线上的信号经调制解调器，通过主处理器，把声音信号还原出来,经功率放大后，驱动扬声器发声。

一、 概述 KXB127 矿用隔爆兼本安型声光报警器（以下简称：报警器）为矿用隔
爆兼本安型，防爆标志为 Exd[ib]I。适用于煤矿井下有瓦斯、煤尘爆炸危 险的场所。安装在弯道、道岔或任何需要安全警示的地方。以声、光信号 提示工作人员注意安全，防止发生事故。 二、工作环境条件
信号机在下列条件下应能正常工作： a) 环境温度: 0℃～40℃； b) 环境湿度：≤95%（当环境温度为＋25℃时）； c) 大气压力：80kPa～110kPa； d) 使用场所：适用于煤矿井下有煤尘及甲烷爆炸性气体，但无破坏绝 缘的腐蚀性气体和显著振动和冲击的场合 e) 海拔：海拔不超过 2000m 三、主要技术特征 1、型号含义： KX B 127
额定工作电压（VAC）
报警器
矿用信号设备
2、防爆型式：矿用隔爆兼本安型；防爆标志：Exd[ib]I。
3、电源电压： AC127V
4、额定功率 20W。
5、本安参数：
1 报警回路: 工作电压：10V
工作电流：400mA
2 灯光回路：开路电压：DC12 V 短路电流 ：160mA
工作电压：DC10V， 工作电流：160mA
入
输出信号
信 号
报警器
报警器
输出信号
输 入 信 号
AC127V 电源
报警器联机示意图
4
报警器
2
注意事项
1、在保养和维修时，严禁带电打开！严禁损伤隔爆面！引入 装置必须压紧！
2、导线通过引入装置进入隔爆腔内、引出电缆通过防爆接线 端子引出。
3、使用屈服强度≥240MPa 紧固件！ 4、维修时不得改变本安电路和与本安电路有关的元器件的电
器参数、规格、型号,不准用电缆接地芯线作本安控制回路

5.7 绞车房大屏幕显示：为更好的使绞车司机方便直观的查看打点信息，可在绞车房安装数码显 示灯箱，数码管显示灯箱可实时显示打点信息，便于绞车司机操作，避免了绞车司机漏听信号而 引起的误操作。
数码显示灯箱 6.设 备 的 设 置 、 安 装 及 使 用
6.1 拨码开关设置：
※ 1-6 为站号设置
站号
0 号
h.无滴水的场所。
2.技 术 参 数
2.1 额定工作电压: 127VAC； 2.2 音响强度：≥95dB(A)； 2.3 语音失真度: ：≤10%；
全员参与、科学管理、精心制作、奉献精品
1
全国服务：400-0537-680

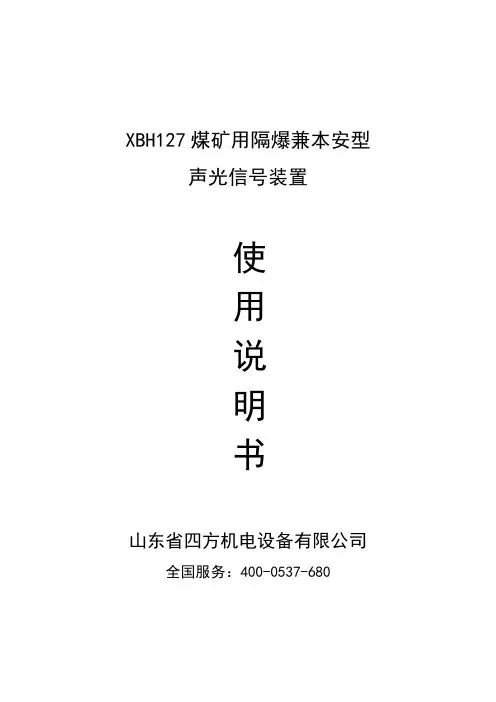

XBH127 煤矿用隔爆兼本安型声光信号装置使用说明书
2.4 音响方式：铃声； 2.5 传输距离：≥ 2000 米（如中间增设中继器，传输距离可达到 10km）； 2.6 联机台数：≥ 64 台； 2.7 防爆形式: Exd[ib]I Mb；
5.4 语音通话：在线路上语音空闲的时候，按本机通话键，对话筒说话，全部联机收到并传出本 机的语音信号，松开通话键可收听其他通话。
5.5 本机显示功能：液晶屏选用台湾、高亮、汉显液晶屏，显示内容如下图所示：
全员参与、科学管理、精心制作、奉献精品
3
全国服务：400-0537-680
XBH127 煤矿用隔爆兼本安型声光信号装置使用说明书
装置设计为隔爆兼本质安全型，工作电源为 127VAC，信号的表达方式为扬声器发声、3.2 英 寸液晶显示、中文显示站点和打点次数、单工对讲，集信号传递、站点显示、通话通讯为一体。 语音采用全数字编解码和传输，彻底克服了传统模拟信号传输距离近、受环境噪声影响严重的缺 陷，使得在井下恶劣电气环境中仍可以获得足够清晰地语音。该产品具有体积小、重量轻、使用 维护方便，使用寿命长，通话声音宏亮、清晰，静态无噪声、可对设备进行急停操作等特点，是 作用于煤矿易燃易爆危险场所的皮带运输、巷道运输等场所信号联络、信息传递的理想产品。 1.1 产 品 型号

使用说明书KQJB127矿用隔爆兼本质安全型声光报警器执行标准GB 3836-2000，Q/HT 031-2009陕西航泰电气有限公司出版日期2009年02月18日陕西航泰电气有限公司目录1概述 (1)2主要技术参数 (1)3基本工作原理 (2)4安装与调整 (3)5使用与维护 (3)6运输和贮存 (4)7装箱 (4)8安全警示 (4)9订货须知 (5)1 概述根据国内煤矿生产对声光报警的需求，以及多年来对矿井使用环境的了解，结合我公司雄厚的自动化控制技术实力，开发、研制出了更适用于矿井行车的KQJB127矿用隔爆兼本质安全型声光报警器。

1.1 报警器特点：报警器具有以下特点（1）报警器电源与绞车电源连锁，实现报警器与绞车同步工作，自动监测绞车的工作情况，报警器工作可靠，控制灵敏；（2）绞车运行时，报警器不间断报警，提高了生产的安全性；（3）同时语音报警提示，声音清晰、洪亮；（4）滚动显示“正在行车，严禁行人”便于观察；（5）具有很强的抗干扰能力，结构简单，便于安装维护。

1.2 适用范围报警器适用于煤矿、金属及非金属矿斜井处，在矿车提升时进行自动监测和报警。

安全标志证号：2 主要技术参数2.1 型号及含义KQ J B 127额定工作电压，V报警隔爆兼本质安全型矿用报警器2.2 环境条件2.2.1报警器在下列环境条件下应能正常工作：（1）温度：0℃～40℃；（2）平均相对湿度：<95%RH(+25℃)；（3）大气压力：（80～106）kPa；陕西航泰电气有限公司 （4）煤矿井下有煤尘、甲烷爆炸性危险、但无破坏绝缘的腐蚀性气体场所。

2.2.2报警器能承受的最恶劣的贮运条件：（1）贮存温度：-40℃～+60℃； （2）振动：50m/s 2； （3）低温：500m/s 2。

2.3主要技术参数 （1）输入电压：AC127V 50HZ ，工作电流：20mA ；（2）当给报警器供电后，报警器应滚动显示“正在行车，严禁行人”，同时伴有语音报警； （3）声级强度：≥85dB （A ）； （4）光信号：报警器光信号黑暗处20米可见。

执行标准Q/XZJD04-2012KXB127W矿用隔爆兼本安型弯道道岔报警器使用说明书一：用途本产品适用于煤矿井下有瓦斯、煤尘爆炸危险的场所或者与司空道岔配套使用。

安装在弯道、道岔附近。

以声、光报警表示机车通过弯道(道岔)，机车直行或支行或尖轨不到位，防止发生事故，提醒人员注意安全。

二、环境条件本报警器在下列环境条件能可靠地工作：A、大气压力：80-110KPa：B、环境温度：-20。

-+40。

C：C、空气相对温度：< 98% (温度+25。

）三、技术条件1，防爆形式：矿用隔爆兼本安型2，防爆标志：Exd[ib]i3、竖箭头表示直行，绿光横箭头表示支行4、断续闪光40m内清晰可见；5、报警音频输出功率：5W6、语音提示"道岔不到位，请注意检查"；7、电源电压：AC（50Hz）127V；四、工作原理：显示和报警，由司空道岔装置控制器控制箭头指示的亮、灭，道岔不到位则语言报警。

五、使用与维护1、使用本报警器前必须首先阅读使用说明书。

2、安装方法设备只有两根控制电缆：2.1、电源线：白为地线，红、蓝为AC127V电源线，将红、蓝电线接到控制器的隔爆腔内与控制器电源并联，红蓝线与控制器的电源线的红蓝线并接，（或者接到外部的AC127V电源均可）。

2.2、控制线：为一个电缆出厂已经连接好一个三芯的航空插头，插入司空道岔控制器的对应插座即可（内部线：1脚，蓝为竖箭头信号；2脚，绿为横箭头信号；3脚，白色为公共线）。

2.3、显示屏数字说明：每天显示屏上面有一个不同的数字，这个数字编号和司空道岔主机是成套对应使用的，执行器和遥控器是通用的，可以调整面板的薄码开关改变数字。

3、须经常擦拭显示屏表面，避免污垢过多而影响灯光亮度。

b) 平均相对湿度：不大于95%（+25℃）；
c) 大气压力：80kPa～106kPa；
d) 无显著振动和冲击的场合；
e) 煤矿井下有甲烷和煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
4.2.2报警器能承受的最恶劣的贮运条件
a) 高温：+60℃；
b) 低温：-40℃；
c) 平均相对湿度：95%（+25℃）；
4.3.2主要功能
当开关量输入端阻值≥90KΩ时，报警器显示绿色数码管箭头图形；当开关量输入端阻值≤300Ω时，报警器显示红色数码管汉字，内容为“正在行车，不准行人”，并伴有与字幕相同的语音提示。
4.4 电源波动适应能力
交流供电电压在额定供电电压的75%～110% 范围内波动时，报警器的电气性能应符合4.3的有关规定。
本标准的技术内容符合MT209-1990《煤矿通信、检测、控制用电工电子产品通用技术要求》的有关规定（抗干扰和可靠性除外）和MT210-1990《煤矿通信、检测、控制用电工电子产品基本试验方法》。
本标准的编写遵循了GB/T1.1-2009的有关规定。
本标准由淮南市润金工矿机电有限公司提出并负责起草。
d) 振动：50m/s2；
e) 冲击：500m/s2。
4.3电气性能
4.3.1主要技术指标
4.3.1.1工作电压：AC127V。
4.3.1.2输入视在功率≤100VA。
4.3.1.3响度：≥85dB（A）。
4.3.1.4报警时红色数码管汉字显示：“正在行车，不准行人”。黑暗处20m可见。
4.3.1.5开关量输入（本安）：1路开关量无源接点输入信号；当接点阻值≥90KΩ时对应逻辑“0”，当接点阻值≤300Ω时对应逻辑“1”。

KXB127矿用隔爆兼本安型声光报警器弯道报警器风门报警器1 概述KXB127矿用隔爆兼本安型声光报警器（LED）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用。

KXB127型矿用隔爆兼本安型声光报警器，除具有文字的动态显示功能,还具有语音提示功能,使之符合最新的《煤矿安全规程》的规定要求。

2.产品分类2.1 型号KX B 127工作电压声光报警器矿用信号设备2.2防爆型式矿用隔爆兼本质安全型,标志为:“Exd[ib]I Mb”。

2.3外形尺寸及重量外形尺寸：（长×宽×高）400 mm×225 mm×300mm；重量：12.5kg。

2.4 环境条件2.4.1报警器在下列条件下应能正常工作:a)环境温度：0℃～40℃；b)环境湿度：≤95%（当环境温度为＋25℃时）；c)大气压力：80kPa～106kPa；d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。

2.4.2 报警器能承受的最恶劣的贮运条件：a)贮存温度：-40℃～60℃；b)振动：50m/s2；c)冲击：500m/s2。

3 结构特征与工作原理3.1 报警器一体两腔，分隔爆腔和本安腔，隔爆腔中装有电源板，本安腔中装有LED显示板和扬声器，电路采用了集成电压比较器，高灵感度的电光耦合器件，模块化设计。

高速处理器，性能稳定可靠，数字功放，音质好无噪声。

整体布局合理、体积小、重量轻。

3.2 报警器有两种状态，一是待机状态；二是报警状态。

待机时绿色文字作为矿方宣传用常亮，报警时显示红色文字同时扬声器发出文字播报声“正在行车不准行人”等语言告警。

取代了以往的报警方式，使播报语音和文字同步。

4 技术特征4.1 技术参数4.1.1额定工作电压:AC127V，最大工作电流:200mA；4.2主要性能及功能4.2.1 报警器的语音报警声级强度≥85dB（A）。

KXB127型隔爆兼本安型语言声光报警器简介KXB127隔爆兼本安型语言声光报警器（煤安证号：MHE120004）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口、弯道处打点或声光报警，也可作立井提升声光报警、叉轨指示、弯道报警，以保证工作安全。

KXB127型隔爆兼本安型语言声光报警器技术特点本报警器一体两腔，分隔爆腔和本安腔，电路采用了集成电压比较器，高灵感度的电光耦合器件，模块化设计。

整体布局合理、体积小、重量轻。

该报警器有两种状态，一是待机状态；二是报警状态。

操作人员连续操作两次或两次以上按钮，报警器转变为报警状态，报警过程中操作人员按一次按钮，报警停止，报警器转变为待机状态。

该装置也可同时和电铃串在一起使用，操作方法相同。

KXB127型隔爆兼本安型语言声光报警器性能特征报警器无外部触发信号时，报警器的LED屏显示绿色安全通过标识或安全警示语；当报警器接收到外部触发信号时，报警器发出“正在行车，不准行人”（或其它报警信息）的语言警报声音，红色LED显示“正在行车，不准行人”（或其它警报语）文字；语言与发光字的警示延时时间为15秒5秒。

外部触发信号消失后，报警器恢复绿色发光标识或安全警示语，语音停。

报警器同事具有一组控制接点输出，正常时处于断开状态，报警时闭合，以控制外部设备。

语言表达有以下几种：“正在行车，不准行人”；“信号已发，严禁入罐”；“车辆通过弯道、行人注意安全”；“前方来车，注意安全”；“风门未关，关好风门”；“前方放炮，禁止进入”等。

报警器在非报警状态下可显示安全警示语，内容可通过USB接口远端输入和修改。

KXB127矿用隔爆兼本安型语音声光报警器语音内容：按码盘号语音内容1、前方到站，请准备下车。

2、瓦斯超限，注意安全。

3、车辆通过，注意安全。

4、信号已发，严禁上下。

5、前方爆破，禁止通行。

6、风门打开，注意关闭。

7、正在行车，严禁行人。

8、信号已发，严禁入罐。

感谢您选用我公司产品！使用产品前请阅读使用说明书KXB127矿用隔爆兼本安型声光报警器（可以定制特殊报警语音内容、MP3播放功能、双路继电器输出）使用说明书执行标准：GB3836.1-2010，GB3836.2-2010，GB3836.4-2010，MT209-1990（抗干扰和可靠性除外）MT210-1990，QRJ10-2013淮南市润金工矿机电有限公司警告！1、在使用和维修时，不得改变本安电路和与本安电路有关的电气元件的型号、规格及其参数!2、使用、维护过程中应注意隔爆面的保护，防止“失爆”！不得丢失引入装置中的密封圈！注意适当拧紧压紧螺母！3、需具有专业知识的电工或工作二年以上的电工进行维修或接线4、不得与未经防爆联检的设备配接使用！5、严禁带电开盖！1 概述KXB127型矿用隔爆兼本安型声光报警器（简称报警器）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用、猴车到站的语音提醒。

KXB127矿用声光语言报警器，除具有打点及打点时灯光指示的功能,还具有语音提示。

1.1防爆型式矿用隔爆兼本质安全型，标志为:“Ex d [ib] I Mb”。

1.2型号意义KX B 127额定输入电压报警矿用信号设备1.3外形尺寸和重量外形尺寸：780mm×200mm×199mm重量:约13kg2 使用环境条件1.4报警器在下列环境条件下应能正常工作：a)环境温度：（-10～+40）℃；b)平均相对湿度：不大于95%（+25℃）；c)大气压力：（80～106）kPa；d)环境噪声不大于75dB(A)；e)煤矿井下有甲烷及煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合，无直接滴水、淋水场合。

1.5报警器能承受的最恶劣的贮运气候条件为：a)高温：+60℃；b)低温：-40℃；c)平均相对湿度：95%（+25℃）；d)振动：加速度50m/s2；e)冲击：峰值加速度500m/s2。

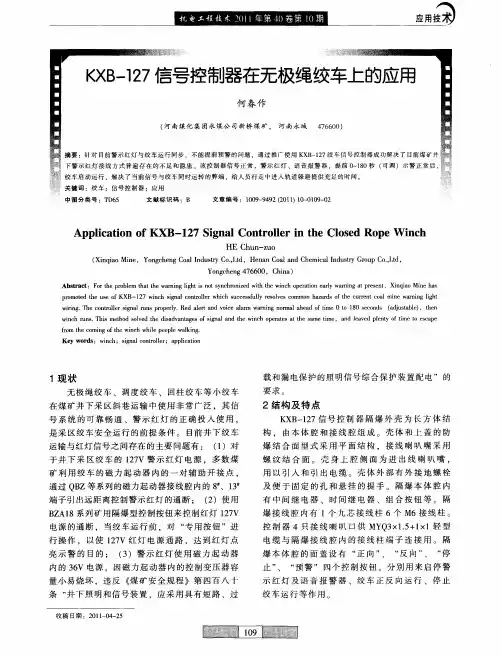

状 态 ，方 便 工作人 员查 看 。 （ ）本 装 置 可 在不 启 动 绞 车 的状 况 下 单 独 输 ５ 出预警信 号 ，方便 工人 进行各 种检 修工 作 。
４效 果 评 价
该 绞 车信 号控 制器 目前 在新 桥 煤矿 ２ ０ 采 ２ ８综 工 作 面 轨 道顺 槽 与 无极 绳 绞 车 配 合使 用 ，将 绞 车 的正 反 向 运行 及 停 止 与声 光 信 号 、警 示 红 灯 及语
示 红 灯 及 语 音 报 警 器 、 绞 车 正 反 向运 行 、停 止 绞车运行等作用 。
技术
３技 术 参 数
（ ） 中间 继 电器 额 定 工 作 电压 ：３ Ｖ；绞 车 １ ６
（ ）便 于 对 红 灯 、信 号 装 置 的 检 修 。 煤 矿 ３ 井 下 的 一 台 照 明 信 号 综 保 装 置 一 般 对 许 多 地 点
及 便 于 固定 的 孔 和悬 挂 的提 手 。 隔 爆 本 体 腔 内 有 中 间 继 电器 、 时 间 继 电器 、 组 合 按 钮 等 。 隔 爆 接 线 腔 内 有 １个 九 芯 接 线 柱 ６个 Ｍ６接 线 柱 。
通 过 Ｑ Ｚ等 系列 的磁 力起 动器 接 线腔 内的 ８、１ Ｂ ３ 端 子 引 出远 距 离控 制 警示 红灯 的通 断 ； （ ）使 用 ２
收 稿 日期 ：２ １ － ４ ２ ０ １０ — ５
控 制 器 ４只 接 线 喇 叭 口供 ＭＹ ３ １５ １ １轻 型 Ｑ × ．＋ ×
电 缆 与 隔 爆 接 线 腔 内 的 接 线 柱 端 子 连 接 用 。 隔
爆 本 体 腔 的 面 盖 设 有 “ 向 ” “ 向 ” “ 正 、 反 、 停 止 ” “ 警 ” 四个 控 制 按 钮 。分 别 用 来 启 停 警 、 预

前言本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽宝龙电器有限公司提出并起草。

本标准主要起草人：刘海波、胡长岭、蒋运生。

KXB127矿用隔爆兼本安型声光报警器1范围本标准规定了KXB127矿用隔爆兼本安型声光报警器的型号含义、要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于KXB127矿用隔爆兼本安型声光报警器(以下简称报警器)。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h＋12h循环）GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动GB3836.1-2010爆炸性环境第1部分：设备通用要求GB3836.2-2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备GB3836.3-2010爆炸性环境第3部分：由增安型“e”保护的设备GB3836.4-2010爆炸性环境第4部分：由本质安全型“i”保护的设备”GB4208-2008外壳防护等级（IP代码）GB/T13384机电产品包装通用技术条件MT209-1990煤矿声光、检测、控制用电工电子产品通用技术要求MT210-1990煤矿声光、检测、控制用电工电子产品基本试验方法3型号含义3.1型式和标志本报警器为矿用隔爆兼本质安全型，标志：Exd[ib]I Mb。

3.2型号与含义KX B127电压等级127V报警器矿用信号设备Q/ABD03—20134要求4.1环境条件4.1.1报警器在下列条件下应能正常工作:a)环境温度一般为0℃～+40℃，若选用其他温度等级，应符合MT209-1990第 4.2.1条规定；b)平均相对湿度：不大于95％（+25℃）；c)大气压力：80kPa～106kPa；d)环境噪声一般不大于75db(A)；e)有瓦斯、煤尘等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

KXB127矿用声光语音报警装置KXB127矿用声光语言报警装置，KXB127声光语言报警器，风门开闭报警器，巷道全线报警器，巷道设备检修报警器，巷道出入口器，三岔口报警器，水位自动报警器，行人不行车报警器，行车不行人报警器，综采工作面报警器，炮采工作面报警器，主井提升报警器，人员警戒报警器，超温自动报警器，烟雾自动报警器一、用途该装置主要用于煤矿井下含有气体的场所，为运输巷道入口、出口或三叉口等处打点或声光报警，也可作主井提升的声光报警。

除具有打点及打点灯光指示的功能外，还具有语言提示功能，使之符合最新的《煤矿安全规程》的规定要求。

二、性能特点该装置有三种状态，一是待机状态；二是打点状态；三是报警状态。

待机时绿灯常亮，打点时红灯亮同时扬声器发出电笛声。

报警时红灯闪烁，扬声器发出“正在行车、不准行人”；“信号已发、严禁入罐”；“机车通过拐弯、行人注意安全”；“前方来车、注意安全”；“风门已开、行人注意安全、请关好风门”、“前方放炮、禁止驶入”等语言告警。

也可根据用户的需求制作成不同的语言。

三、技术参数型号：KXB127。

额定工作电压：AC127(36)V。

额定工作电流：150mA。

非报警状态：绿色光信号常亮切工作。

防爆型式：Exd[ib] Ⅰ。

本安工作电压：DC2.5V。

本安工作电流：150mA。

报警状态：红色光闪烁。

光型号能见度：≥40m。

音响响度：噪声环境中≤75DbB，信号11声级强度≥85Db。

外形尺寸：238×212×92mm。

重量：13kg。

KXB127矿用声光报警器适用于煤矿井下有瓦斯及煤尘危险的各轨道偏口，风门及上下车厂等地。

KXB127矿用声光语言报警装置，是有八种语言提示的矿用声光语言报警装置。

当机车运行到这些需要报警的地方时如：弯道、道岔处KXB127矿用声光报警器装置开始语言报警：“机车通过弯道，行人请注意”。

风门开启后KXB127矿用声光语言报警装置及时提示“行人通过，关闭风门”、“前方放炮，立即撤人，禁止入内”。

KXH127型声光组合信号器•一、KXH0.2127型声光组合信号器，主要用于煤矿井下含有煤尘及爆炸性气体的工作场所。

电源电压为127V，通过电源连线实现载波对讲通讯。

由矿用防潮扬声器和高亮发光二极管实现声光信号。

KXH0.2127型声光组合信号器集打点按钮、防爆灯、防爆电铃、三通接线盒为一体，隔爆接线腔内设打点按钮，并有三个出线口，取代了打点按钮和三通接线盒，用高亮发光二极管和矿用防潮扬声器取代了防爆灯和隔爆电铃。

•二、正常工作条件a、KXH0.2127型声光组合信号器防爆型式：矿用隔爆兼本安型，防爆标志：Exd[ib]I；•b、KXH0.2127型声光组合信号器大气压力：80kPa～106kPa；•c、KXH0.2127型声光组合信号器周围介质温度不高于+40℃，不低于0℃；•d、KXH0.2127型声光组合信号器周围空气相对湿度不大于95%（+25℃）；• e KXH0.2127型声光组合信号器、可用于有甲烷或煤尘爆炸危险的矿井中；•f、在无显著摇动和冲击振动的地方；•g、在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；•h、在无滴水及液体浸入的地方；•i、电网电压允许波动范围：-25% ～+10%；•j、额定工作电压AC127V；•k、本安参数：U0DC11.2V，I0297mA。

l、外形尺寸：155mm×228mm×75mmm、重量：5kg•三、执行标准：MT287-1992煤矿信号设备通用技术条件QSSKD 002-00-2006KXH0.2127型声光组合信号器四、主要技术参数联机台数电源电压工作电流联络距离(十台)分布电容重量分布电感≤1mHkm≤10台127V200mA≤2000米≤0.1μFkm＜10kg≤1mHkm• a.发送信号：按下本台的隔爆信号按钮，可向本台连机的各台发出声光信号（打点）。

• b.接收信号：连机各台可以接收任一台发出的声光信号（打点）。

风门语音报警装置安装安全技术措施一、工程概况：根据煤矿安全规程第一百一十八条及集团公司企业标准《Q/JM J 1.0010—2013》文件规定，矿井井下风门必须安装语音报警提示装置。

为加强通风设施管理，规范设施安装及使用标准，特制定如下安装措施。

二、施工组织项目负责人：安全负责人：技术负责人：机电负责人：三、工作方式、主要功能及安装流程：1、风门语音报警装置主要分为“KHJ-1矿用本安型接近开关”和“KXB127F矿用隔爆兼本质安全型声光报警器”两部分。

（接近开关）（声光报警器）2、工程施工需使用小型风动钻，设备供电电压为127V。

3、工作方式：报警器与接近开关配合使用，风门关闭情况下接近开关处于停止状态，当风门打开时，接近开关同时向两个报警器传输信号，报警器警示灯闪烁、同时发出语音提示（“风门已打开请通过”、“对面风门打开请稍后”等）。

4、主要功能：①报警器光信号能在黑暗中20米处清晰可见；②报警器语音报警声级强度大于85dB（A）；③通过调整接近开关安装位置，使风门关闭状态下开关停运，风门打开时同时向2个报警器传输信号；④报警器的光信号由红、绿发光二极管组成，红色六个排列成圆环形状，绿色两个并列常亮，表示“工作正常”；报警器接收到信号时，红灯亮同时语音报警。

5、安装流程①先在风门框一侧距顶框500mm附近使用风动钻施工固定片，用于接近开关固定；（固定片）（安装位置示意图）（固定片固定方式）②在每组风门外侧巷道的顶板上分别吊挂一台报警器，报警器安装位置距巷道左帮不超过1m，距顶板不超0.5m，报警器正面朝外（便于观察报警灯光）。

如下图所示：6、铺设供电线路及接火说明① 2个报警器采用127V供电线路供电、串接供电。

（电源接点）②“报警器”信号接点与“接近开关”相连，且两个“报警器”的信号接点必须连接，具体为：（报警器内部）（报警器信号接点）（接近开关内部）四、安全技术措施一）、拆、接火安全技术措施：1、作业过程中凡涉及停送电时必须严格执行停送电制度，指派专人进行停送电。

送检人数量温湿度℃%检验项目技术要求：依据标准：Q/RJ10-2013 GB3836-2010 MT/T287-1992 测试结果单项结论外观和结构紧固件必须有防止自动松脱的措施，报警器采用压紧螺母式引入装置，金属零部件必须进行防锈、防蚀处理，隔爆外壳材质采用Q235A材质，隔爆接合面结构、表面粗糙度应符合GB3836.2-2010的规定，外壳应设有接地螺栓，并符合GB3836.1-2010的规定。

电气性能/ 电源波动/ 工作稳定性供电电源AC 输入视在功率≤35VA 表面温度≤150℃95 127 140 1d 2d 主要功能当开关量输入端阻值≥90KΩ时，报警器显示绿色数码管箭头图形；当开关量输入端阻值≤300Ω时，报警器显示红色数码管汉字，内容为“正在行车，不准行人”，并伴有与字幕相同的语音提示。

语音报警声强语音报警声强不小于85dB报警光信号报警光信号在黑暗中20m处应清晰可见共2页第1页名称型号：KXB127矿用隔爆兼本安型声光报警器 产品编号：检验科室： 日期： 201 年 月 日 1严格按照公司的相关章程操作，试验前先调试检查仪器是否完好。

合格打“√”，不合格打“×”. 本检验报告只对本检验产品负责2检验时必须两人以上同时在场方可操作设备，一人控制电源开关并记录数据，一人观察在检产品的情况，出现异况，迅速断电，设立警示标示并通知维修检验。

检验项目 技术要求：依据标准：Q/RJ13-2013 测试结果单项结论本 安 参 数最高输出电压： Uo ：11.6V ， 最大工作电流： Io ：960mA隔爆参数检查 隔爆面L ≥ 23.9 l ≥10.5 ic ≤0.15隔爆面L ≥ l ≥ ic ≤绝 缘 电 阻 电源输入端子对外壳间：≥50M Ω M Ω 电源输入端子对本安接线端子：≥50M Ω M Ω 本安接线端子对外壳间：≥10M ΩM Ω工 频 耐 压 电源输入端子对外壳间：2000V ≤5 mA mA电源输入端子对本安接线端子：1500V ≤5 mA mA 本安接线端子对外壳间：500V ≤5 mA mA共2页第2页。

尊敬的金科星用户：感谢您选择、使用金科星产品。

金科星产品质量优，性能佳。

为了方便您使用，请您详细阅读说明书，并按照说明书的步骤操作。

自始至终金科星的优质服务将伴随着您，使用时无论有什么问题，请按照说明书上的电话、地址联系，我们时刻恭候为您服务。

金科星---靠品质取胜！由于产品的升级、改进，您所购买的金科星产品可能与说明书中介绍不完全一致。

请多关注！该系列产品执行企业标准执行标准编号：Q/ZJZ012－2006安标编号： 2007019221目录敬告用户 (3)概述 (4)工作原理及功能 (4)技术特性及工作特性 (5)安装与使用 (6)使用操作 (7)运输及贮存 (7)订货须知 (8)售后服务 (8)2敬告用户：为更好的售后服务优质化，我公司专门制定了金科星用户指导安装维修卡，请您务必配合我们在“服务单位意见”一栏里填写您们的意见后，交给专门售服人员。

如果你感到服务不满意，可拒绝在安装、维修卡上签字，并向我公司反映，我公司会及时进行处理，保证您的满意。

附：金科星用户指导安装、维修卡服务单位联系人电话产品名称购货日期保修期内□产品型号产品编号保修期外□指导安装□故障现象处理结果服务单位意见分管领导意见售服人员工作起止时间341、概述1.1 用途：KXH-127声光信号器集信号传递、发光显示、通话为一体。

该产品体积小、重量轻使用维护方便，发光显示清楚，使用寿命长，通话声音宏亮、清晰，静态无噪声。

主要用于煤矿易燃易爆场所，是皮带运输、绞车提升等，作为信号联络、传递信息的理想产品。

1.2 防爆型式：隔爆兼本质安全型；防爆标志：Exd[ib]I ； 1.3型号的组成及其代表意义： K X H 127使用电源电压 信号灯矿用一般型2、工作原理及功能2.1工作原理图：（图一）直流电源＋－11＃2＃3＃2333221··············12.2工作原理：2.2.1发送声光信号（打点）,1＃、2＃为电源接线柱，3＃中间接线柱（公用线），按下QTI所有联机各台的3＃接线柱和2＃接线柱构成电源回路。
