24V声光报警器的安装规范

声光报警安全要求随着社会发展，在许多公共场所和工业企业中，声光报警设备逐渐成为了保障人员生命安全的重要设备之一。

但是，在使用声光报警设备时，有许多安全要求需要我们严格遵守，以确保设备能够真正发挥其应有的作用。

设备的选配和安装首先，我们需要在选配和安装声光报警设备时，遵循一些基本要求。

1.根据场所的大小、结构和环境等条件，合理选配报警设备，保证其能够有效地覆盖到每个角落；2.设备的安装位置应该明确、合理，在保证其能够及时发出警报的同时，避免误报和虚报；3.设备的安装和接线应该符合相关的规定和标准，保证在警报发生时，能够及时、准确地传递给人员。

日常维护和检测在使用声光报警设备时，还需要进行日常的维护和检测工作，以确保设备的正常运行。

1.定期对设备进行维护和检测，保证其能够正常工作，如更换电池、清洁设备、检查接线等；2.定期测试设备的响铃和报警音量，以确保其能够及时发出警报；3.定期对输入信号进行检测，或者进行演练，以确保设备的故障率低，并且演练能够及时发现设备的问题。

人员的培训和管理除了设备的选配、安装、维护和检测以外，我们还需要确保人员的培训和管理工作。

1.培训人员如何正确使用声光报警设备，以及如何进行日常的维护，以避免误操作或失误；2.确保人员对声光报警设备的报警音量和声音有一定的认识和敏感度，以便能够及时发现问题；3.对使用声光报警设备的人员要有一定的管理制度和管理标准，确保其能够恰当地使用设备，并且能够及时地报警。

其他注意事项除了上述的要求以外，我们在使用声光报警设备时，还需要注意以下事项：1.对于不同的场所、用途和环境，可能需要定制不同的声光报警方案，从而符合不同的安全要求；2.在实际应用中，还需要考虑一些特殊情况，如避免虚假报警、安全防范等问题；3.当设备出现问题时，应该及时停止使用，并且通知有关部门进行检查和处理。

综上所述，声光报警设备在不同的场所和环境中具有非常重要的作用，但是在使用时需要注意各种安全要求，以确保设备能够发挥出最大的效用，保障人员的生命安全。

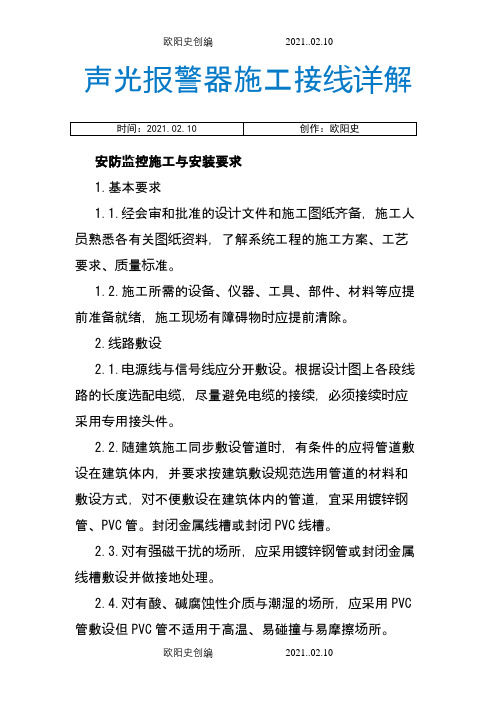

声光报警器施工接线详解安防监控施工与安装要求1.基本要求1.1.经会审和批准的设计文件和施工图纸齐备，施工人员熟悉各有关图纸资料，了解系统工程的施工方案、工艺要求、质量标准。

1.2.施工所需的设备、仪器、工具、部件、材料等应提前准备就绪，施工现场有障碍物时应提前清除。

2.线路敷设2.1.电源线与信号线应分开敷设。

根据设计图上各段线路的长度选配电缆，尽量避免电缆的接续，必须接续时应采用专用接头件。

2.2.随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选用管道的材料和敷设方式，对不便敷设在建筑体内的管道，宜采用镀锌钢管、PVC管。

封闭金属线槽或封闭PVC线槽。

2.3.对有强磁干扰的场所，应采用镀锌钢管或封闭金属线槽敷设并做接地处理。

2.4.对有酸、碱腐蚀性介质与潮湿的场所，应采用PVC管敷设但PVC管不适用于高温、易碰撞与易摩擦场所。

2.5.对大型系统的主干线，应采用封闭金属桥架敷设。

2.6.敷设管道电缆前应先清刷管孔，穿放电缆时宜涂抹黄油或滑石粉，进人管口的电缆应保持平直，并应采取防潮、防腐等处理措施。

2.7.线路敷设完成后，应对线路进行校对与绝缘测试并加线标。

2.8.线路校对无误、绝缘测试符合要求后，根据实际敷设情况提交线路敷设图纸（竣工图），对中间接头以及接头的处理方法加以标注。

3.控制台3.1.控制台的整个台体安装应竖直平稳，机柜内的设备部件应在机架定位并加固后进行，设备安装应牢固、端正。

3.2.各固定螺钉、垫片、弹簧垫圈均应按要求坚固，不得遗漏。

3.3.根据机柜、控制台等设备的相应位置，设置电缆槽和进线孔，电缆的弯曲半径应大于电缆直径的10倍。

3.4.控制台或机架内接插件和设备接触可靠，安装牢固，无扭曲脱落现象。

3.5.敷设的电缆两端留适当余量，并标示明显的永久性标记，以便于维护及管理。

3.6.大型安防监控系统的控制室，应敷设抗静电活动地板。

4.监视器的安装4.1.监视器的安装应牢固稳定，通风散热良好。

24V声光报警器的安装规范-CAL-FENGHAI.-(YICAI)-Company One124V声光报警器安装规范声光报警器由探测器与报警控制主机构成，是用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。

本文就重点讲讲声光报警器的安装规范。

24V 声光报警器广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。

当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。

当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。

1、声光报警器的安装规范声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。

(1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。

(2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。

(3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。

(4)研究泄漏点的泄漏状态是微漏还是喷射状。

如果是微漏，则设点的位置就要靠近泄漏点一些。

如果是喷射状泄漏，则要稍远离泄漏点。

综合这些状况，拟定出最终设点方案。

这样，需要购置的数量和品种即可估算出来。

(5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m 应设一个检测点。

对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。

(6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。

(7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。

对于容易积聚有毒气体的场所应特别注意安全监测点的设定。

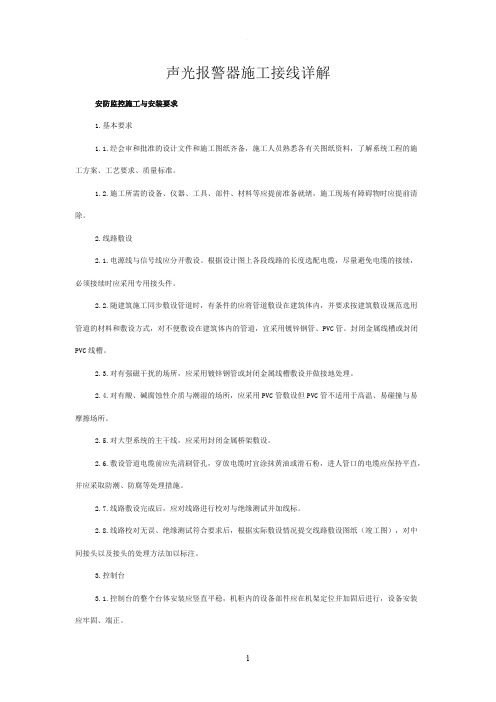

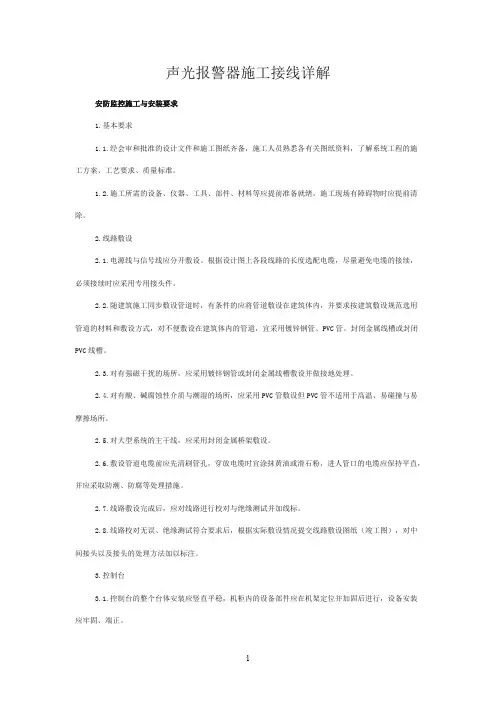

声光报警器施工接线详解安防监控施工与安装要求1.基本要求1.1.经会审和批准的设计文件和施工图纸齐备，施工人员熟悉各有关图纸资料，了解系统工程的施工方案、工艺要求、质量标准。

1.2.施工所需的设备、仪器、工具、部件、材料等应提前准备就绪，施工现场有障碍物时应提前清除。

2.线路敷设2.1.电源线与信号线应分开敷设。

根据设计图上各段线路的长度选配电缆，尽量避免电缆的接续，必须接续时应采用专用接头件。

2.2.随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选用管道的材料和敷设方式，对不便敷设在建筑体内的管道，宜采用镀锌钢管、PVC管。

封闭金属线槽或封闭PVC线槽。

2.3.对有强磁干扰的场所，应采用镀锌钢管或封闭金属线槽敷设并做接地处理。

2.4.对有酸、碱腐蚀性介质与潮湿的场所，应采用PVC 管敷设但PVC管不适用于高温、易碰撞与易摩擦场所。

2.5.对大型系统的主干线，应采用封闭金属桥架敷设。

2.6.敷设管道电缆前应先清刷管孔，穿放电缆时宜涂抹黄油或滑石粉，进人管口的电缆应保持平直，并应采取防潮、防腐等处理措施。

2.7.线路敷设完成后，应对线路进行校对与绝缘测试并加线标。

2.8.线路校对无误、绝缘测试符合要求后，根据实际敷设情况提交线路敷设图纸（竣工图），对中间接头以及接头的处理方法加以标注。

3.控制台3.1.控制台的整个台体安装应竖直平稳，机柜内的设备部件应在机架定位并加固后进行，设备安装应牢固、端正。

3.2.各固定螺钉、垫片、弹簧垫圈均应按要求坚固，不得遗漏。

3.3.根据机柜、控制台等设备的相应位置，设置电缆槽和进线孔，电缆的弯曲半径应大于电缆直径的10倍。

3.4.控制台或机架内接插件和设备接触可靠，安装牢固，无扭曲脱落现象。

3.5.敷设的电缆两端留适当余量，并标示明显的永久性标记，以便于维护及管理。

3.6.大型安防监控系统的控制室，应敷设抗静电活动地板。

4.监视器的安装4.1.监视器的安装应牢固稳定，通风散热良好。

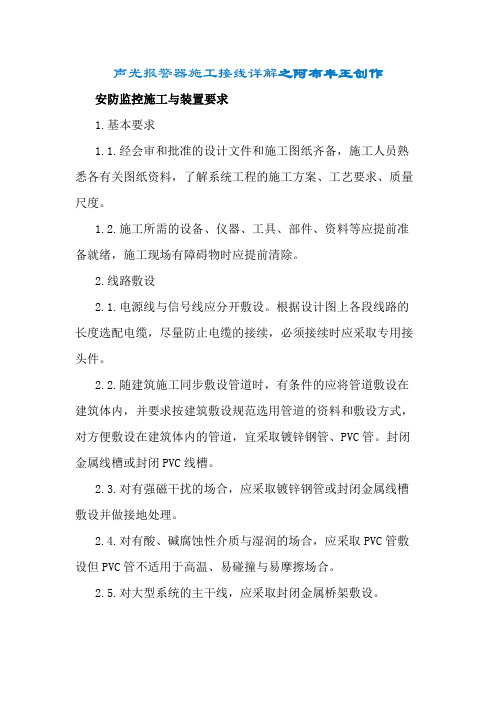

声光报警器施工接线详解之阿布丰王创作安防监控施工与装置要求1.基本要求1.1.经会审和批准的设计文件和施工图纸齐备，施工人员熟悉各有关图纸资料，了解系统工程的施工方案、工艺要求、质量尺度。

1.2.施工所需的设备、仪器、工具、部件、资料等应提前准备就绪，施工现场有障碍物时应提前清除。

2.线路敷设2.1.电源线与信号线应分开敷设。

根据设计图上各段线路的长度选配电缆，尽量防止电缆的接续，必须接续时应采取专用接头件。

2.2.随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选用管道的资料和敷设方式，对方便敷设在建筑体内的管道，宜采取镀锌钢管、PVC管。

封闭金属线槽或封闭PVC线槽。

2.3.对有强磁干扰的场合，应采取镀锌钢管或封闭金属线槽敷设并做接地处理。

2.4.对有酸、碱腐蚀性介质与湿润的场合，应采取PVC管敷设但PVC管不适用于高温、易碰撞与易摩擦场合。

2.5.对大型系统的主干线，应采取封闭金属桥架敷设。

2.6.敷设管道电缆前应先清刷管孔，穿放电缆时宜涂抹黄油或滑石粉，进人管口的电缆应坚持平直，并应采纳防潮、防腐等处理措施。

2.7.线路敷设完成后，应对线路进行校对与绝缘测试并加线标。

2.8.线路校对无误、绝缘测试符合要求后，根据实际敷设情况提交线路敷设图纸（竣工图），对中间接头以及接头的处理方法加以标注。

3.控制台3.1.控制台的整个台体装置应竖直平稳，机柜内的设备部件应在机架定位并加固后进行，设备装置应牢固、端正。

3.2.各固定螺钉、垫片、弹簧垫圈均应按要求坚固，不得遗漏。

3.3.根据机柜、控制台等设备的相应位置，设置电缆槽和进线孔，电缆的弯曲半径应大于电缆直径的10倍。

3.4.控制台或机架内接插件和设备接触可靠，装置牢固，无扭曲脱落现象。

3.5.敷设的电缆两端留适当余量，并标示明显的永久性标识表记标帜，以便于维护及管理。

3.6.大型安防监控系统的控制室，应敷设抗静电活动地板。

JBF4374-Ex 火灾声光警报器安装使用说明书一.概述JBF4374-Ex型火灾声光警报器为隔爆型，可发出周期性的变调声响和闪烁光信号提示火警。

该产品外壳材料为铝合金，LED灯罩为PC材质，整个产品密封，具有防尘、防水功能，防护等级达到IP66。

防爆性能符合GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB 3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB 3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》，防爆标志为Exd ib IIC T6 Gb，适用于含有II类A、B、C级T1～T6组可燃气体或蒸汽与空气形成的爆炸性混合物的1区、2区危险场所；有关技术资料、图样和样机均经国家防爆电气产品质量监督检验测试中心（CQST）审查检验合格。

JBF4374-Ex型火灾声光警报器的连接电缆或导线需选用具有防爆合格证书的连接配件引入及连接，连接时应采取措施防止电缆受力或扭转时损坏接线端子；根据防爆场所实际情况，可选择墙壁安装或管道安装方式，安装时，产品外壳需就近连接大地。

认证证书编号为：CNEx18.2539X。

1. 产品特点1.1 内置微处理器。

1.2 采用SMT表面贴装工艺。

1.3 可设置为编址型和非编址型两种工作模式。

1.4 需选用具有防爆合格证书的连接配件引入及连接。

2. 主要用途2.1 火灾声光警报器可应用于北大青鸟火灾报警系统中。

2.2 用于公共场所发生火灾时，控制器发出启动命令，火灾声光警报器发出高分贝火警声，LED灯闪烁。

3. 使用环境条件3.1 工作温度：-40～+753.2 相对湿度：≤95%(40±2)1将接线端子旁的二位拨码开关拨向“ON”时，为编址模式，火灾声光警报器由总线接口，DC24V，火警声电路和LED灯电路及相应的控制电路组成，当有火灾发生时，控制器发出启动命令，声光警报器发出火警声，同时LED灯闪亮。

防爆火灾声光报警器的正确安装防爆火灾声光报警器是一种用于防止爆炸火灾的专用设备，安装位置和方法是非常关键和重要的。

本文将介绍防爆火灾声光报警器的正确安装方法和步骤。

1. 安装位置的选择防爆火灾声光报警器的安装位置必须在易燃、易爆区域内，并且距离易燃液体或挥发性气体的存储距离不得小于爆炸极限范围的50%。

同时，安装位置必须要保证其能够对该区域内的人员和财产起到有效的保护作用。

2. 安装步骤步骤一：确定安装位置和方式首先，必须要确定报警器的安装位置和方式。

通常情况下，报警器可以安装在以下几个位置：1.墙壁上。

2.塔架顶端。

3.柱子或管道上。

4.天花板上。

选择安装位置时，必须要保证其能够满足上述安装要求，并且要与所使用的控制系统和火灾监测设备相配合。

步骤二：安装支架和挂架根据所选择的安装位置，必须要安装支架和挂架。

如果是墙壁安装，可以使用铝质壁挂座，也可以使用钢制支架；如果是天花板安装，则必须要使用吊架和挂环。

步骤三：安装电缆安装电缆时，必须保证所使用的电缆符合防爆要求，并且必须要按照现场布线图和清单进行接线。

使用电缆时，必须要注意电缆的长度和安装方式，以减小电线阻抗和电缆电压降。

步骤四：安装报警器当安装支架、挂架和电缆后，就可以安装报警器了。

在安装报警器时，必须要使用现场布线图和清单进行接线，并且必须要使用正确的工具和设备对报警器进行固定和调整。

在调整时，应该对报警器的灵敏度进行调节，以保证其能够对异常情况进行及时监测和报警。

步骤五：测试和调试当安装完成后，必须要进行测试和调试，以确保其能够正常工作并且符合要求。

在测试和调试时，必须要注意对报警器的灵敏度和响应时间进行测试，并且要对不同的火灾情况进行模拟测试，以确保其能够在不同的情况下正常工作。

3. 安装注意事项在安装防爆火灾声光报警器时，必须要注意以下事项：1.必须要使用符合要求的电缆和安装设备，以保证其符合安全要求和防爆要求。

2.安装位置必须要符合规定并且经过合理的考虑和设计。

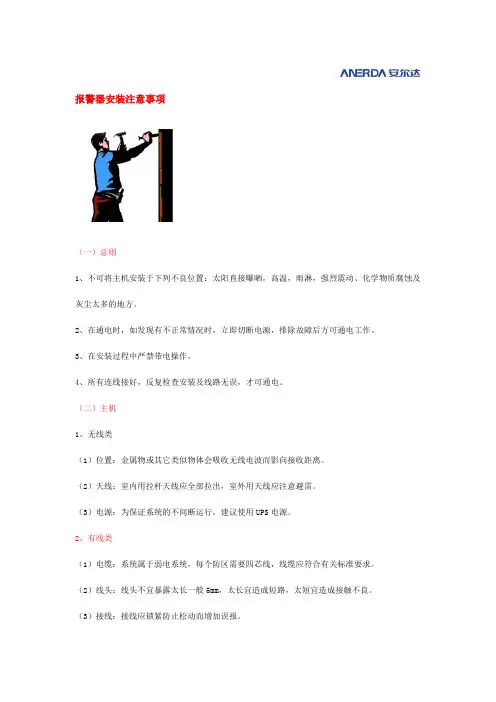

报警器安装注意事项（一）总则1、不可将主机安装于下列不良位置：太阳直接曝晒，高温，雨淋，强烈震动、化学物质腐蚀及灰尘太多的地方。

2、在通电时，如发现有不正常情况时，立即切断电源，排除故障后方可通电工作。

3、在安装过程中严禁带电操作。

4、所有连线接好，反复检查安装及线路无误，才可通电。

（二）主机1、无线类（1）位置：金属物或其它类似物体会吸收无线电波而影向接收距离。

（2）天线：室内用拉杆天线应全部拉出，室外用天线应注意避雷。

（3）电源：为保证系统的不间断运行，建议使用UPS电源。

2、有线类（1）电缆：系统属于弱电系统，每个防区需要四芯线，线缆应符合有关标准要求。

（2）线头：线头不宜暴露太长一般5mm，太长宜造成短路，太短宜造成接触不良。

（3）接线：接线应锁紧防止松动而增加误报。

（4）走线：为保证系统的隐蔽性，建议使用暗线。

（5）电池：注意极性（红色正极，黑色负极）。

（三）探测器1、无线类（1）位置：① 金属物或其它类似物体会吸收无线电波而影向接收距离。

天线全部原则上要求离天花板30公分以上。

② 探测器检测相对于探测器横向运动的红外目标灵敏度较高（检测人体相对于探测器横向运动较灵敏，对着探测器直走灵敏度较高）。

③ 安装高度离地面1.8～2.3米。

④ 探测器检测角度：左右84度，上下74度，调节万向支架以达最达效果。

（2）天线：室内用拉杆天线应全部拉出。

（3）电源：为保证系统的不间断运行，建议使用UPS电源。

2、有线类（1）位置：① 安装高度离地面1.8～2.3米。

② 测器检测角度：左右840，上下740，调节万向支架以达最达效果。

③ 探测器检测相对于探测器横向运动的红外目标灵敏度较高（检测人体相对于探测器横向运动较灵敏，对着探测器直走灵敏度较高）。

（2）电缆：每个防区需要四芯线，线径不小于0.5㎜，线缆应符合有关标准要求。

（3）线头：线头不宜暴露太长一般5mm，太长宜造成短路，太短宜造成接触不良。

（4）接线：接线应锁紧防止松动而增加误报。

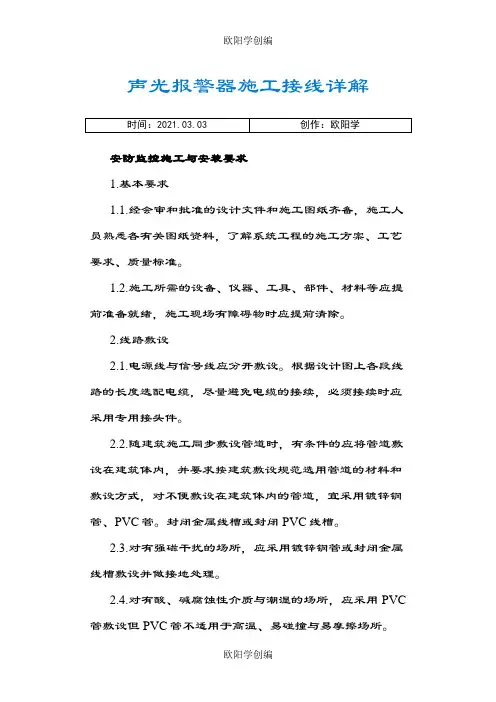

声光报警器施工接线详解安防监控施工与安装要求1.基本要求1.1.经会审和批准的设计文件和施工图纸齐备，施工人员熟悉各有关图纸资料，了解系统工程的施工方案、工艺要求、质量标准。

1.2.施工所需的设备、仪器、工具、部件、材料等应提前准备就绪，施工现场有障碍物时应提前清除。

2.线路敷设2.1.电源线与信号线应分开敷设。

根据设计图上各段线路的长度选配电缆，尽量避免电缆的接续，必须接续时应采用专用接头件。

2.2.随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选用管道的材料和敷设方式，对不便敷设在建筑体内的管道，宜采用镀锌钢管、PVC管。

封闭金属线槽或封闭PVC线槽。

2.3.对有强磁干扰的场所，应采用镀锌钢管或封闭金属线槽敷设并做接地处理。

2.4.对有酸、碱腐蚀性介质与潮湿的场所，应采用PVC 管敷设但PVC管不适用于高温、易碰撞与易摩擦场所。

2.5.对大型系统的主干线，应采用封闭金属桥架敷设。

2.6.敷设管道电缆前应先清刷管孔，穿放电缆时宜涂抹黄油或滑石粉，进人管口的电缆应保持平直，并应采取防潮、防腐等处理措施。

2.7.线路敷设完成后，应对线路进行校对与绝缘测试并加线标。

2.8.线路校对无误、绝缘测试符合要求后，根据实际敷设情况提交线路敷设图纸（竣工图），对中间接头以及接头的处理方法加以标注。

3.控制台3.1.控制台的整个台体安装应竖直平稳，机柜内的设备部件应在机架定位并加固后进行，设备安装应牢固、端正。

3.2.各固定螺钉、垫片、弹簧垫圈均应按要求坚固，不得遗漏。

3.3.根据机柜、控制台等设备的相应位置，设置电缆槽和进线孔，电缆的弯曲半径应大于电缆直径的10倍。

3.4.控制台或机架内接插件和设备接触可靠，安装牢固，无扭曲脱落现象。

3.5.敷设的电缆两端留适当余量，并标示明显的永久性标记，以便于维护及管理。

3.6.大型安防监控系统的控制室，应敷设抗静电活动地板。

4.监视器的安装4.1.监视器的安装应牢固稳定，通风散热良好。

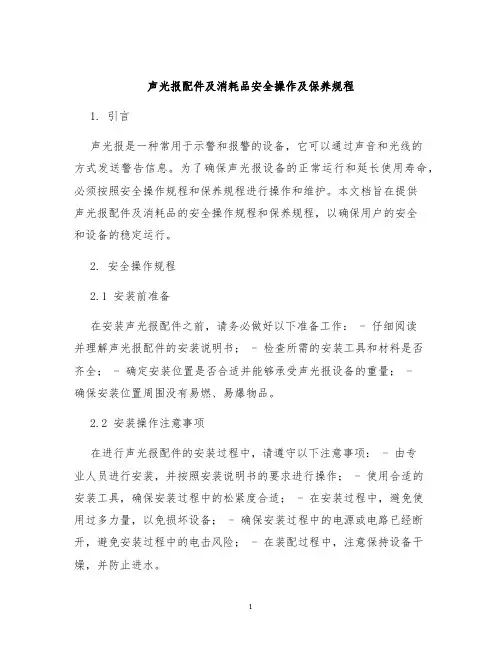

声光报配件及消耗品安全操作及保养规程1. 引言声光报是一种常用于示警和报警的设备，它可以通过声音和光线的方式发送警告信息。

为了确保声光报设备的正常运行和延长使用寿命，必须按照安全操作规程和保养规程进行操作和维护。

本文档旨在提供声光报配件及消耗品的安全操作规程和保养规程，以确保用户的安全和设备的稳定运行。

2. 安全操作规程2.1 安装前准备在安装声光报配件之前，请务必做好以下准备工作： - 仔细阅读并理解声光报配件的安装说明书； - 检查所需的安装工具和材料是否齐全； - 确定安装位置是否合适并能够承受声光报设备的重量； -确保安装位置周围没有易燃、易爆物品。

2.2 安装操作注意事项在进行声光报配件的安装过程中，请遵守以下注意事项： - 由专业人员进行安装，并按照安装说明书的要求进行操作； - 使用合适的安装工具，确保安装过程中的松紧度合适； - 在安装过程中，避免使用过多力量，以免损坏设备； - 确保安装过程中的电源或电路已经断开，避免安装过程中的电击风险； - 在装配过程中，注意保持设备干燥，并防止进水。

2.3 开启、关闭操作声光报配件的开启和关闭操作需要注意以下事项： - 在开启和关闭设备之前，确保电源已经断开，避免电击风险； - 使用开关设备时，小心操作，确保动作准确； - 在开关设备时，注意避免碰撞或摔落设备，以防破坏。

2.4 防护措施在使用声光报配件时，需要采取以下防护措施： - 使用设备前，请确保没有强烈的光线照射，以避免视觉损伤； - 长时间工作时，请适当选择间隔时间以避免过热； - 使用设备时，确保周围环境的温度和湿度适宜，避免影响设备的正常工作。

3. 保养规程3.1 定期清洁声光报设备应定期进行清洁，以确保其正常运行： - 用柔软的干布轻轻擦拭设备表面，以清除灰尘和污垢； - 避免使用含有腐蚀性化学物质的清洁剂，以免损坏设备外壳； - 清洁时，注意断电并拔掉电源插头。

3.2 巡视检查定期巡视检查是保养声光报设备的重要环节： - 检查设备外观是否有明显的损坏或脱落； - 检查各个部件的紧固度，如螺丝、插头等；- 检查电线连接是否牢固，是否有破损； - 检查设备是否有异常噪音或异味。
