VHDL语言的主要描述语句
- 格式：doc
- 大小：126.50 KB
- 文档页数：17
下载文档原格式
合集下载
vhdl基本语法 ifdef
VHDL（VHSIC Hardware Description Language）是一种硬件描述语言，用于描述数字电路和系统。
它是由美国国防部（DOD）于20世纪80年代初期的VHSIC（Very High Speed Integrated Circuits）项目中开发的。
VHDL的基本语法包括一些常用的关键字和结构，其中ifdef是其中之一。
ifdef是VHDL中的一个条件编译指令，用于根据给定的条件来判断是否包含某段代码。
在VHDL中，ifdef语句的基本语法如下：```vhdl`ifdef condition-- code to be included if condition is true`else-- code to be included if condition is false`endif```在上面的代码中，condition是一个条件表达式，可以是一个参数、宏定义或者其他已经定义过的条件。
如果condition为真，则会编译`ifdef和`endif之间的代码；如果condition为假，则会编译`else和`endif之间的代码。
使用ifdef可以让我们根据不同的条件来控制代码的编译和包含，这在一些复杂的项目中非常有用。
下面是使用ifdef的一个简单示例：```vhdl`ifdef DEBUGreport "Debug mode is enabled";`elsereport "Debug mode is disabled";`endif```在上面的代码中，如果DEBUG宏被定义了，那么report语句"Debug mode is enabled"将被编译进去；否则将编译进去"Debug mode is disabled"。
除了`ifdef语句外，VHDL还提供了一些其他的条件编译指令，如`ifndef（如果给定条件为假则编译）、`elsif（如果前面的条件为假则继续判断下一个条件）、`elsif和`endif。
chap6VHDL语言的主要描述语句
〈EDA技术教程〉第6章
VHDL语言构造体的描述方法
LIBRARY IEEE； USE IEEE.STD_LOGIC_1164.ALL； ENTITY mux41 IS PORT (s4，s3, s2，s1 : IN STD_LOGIC; z4，z3, z2，z1 : OUT STD_LOGIC); END mux41； ARCHITECTURE activ OF mux41 IS SIGNAL sel : INTEGER RANGE 0 TO 15; BEGIN PROCESS (sel ，s4，s3，s2，s1 ) BEGIN sel<= 0 ; -- 输入初始值 IF (s1 ='1') THEN sel <= sel+1 ; ELSIF (s2 ='1') THEN sel <= sel+2 ; ELSIF (s3 ='1') THEN sel <= sel+4 ; ELSIF (s4 ='1') THEN sel <= sel+8 ; ELSE NULL; -- 注意，这里使用了空操作语句 END IF ; z1<='0' ; z2<='0'; z3<='0'; z4<='0'; --输入初始值 CASE sel IS WHEN 0 => z1<='1' ; -- 当sel=0时选中
--若清零端有效，则输出清零
ELSIF clk'event AND clk='1' THEN qout<=d ; --清零端无效，则时钟上升沿时输出为d END IF;
第五章_VHDL语言的主要描述语句
例：
library ieee; use ieee.std_logic_1164.all; entity kdec24 is port(a:in std_logic_vector (1 downto 0); en:in std_logic; f:out std_logic_vector (3
architecture d of kdec24 is begin
执行到该语句等待20ns以后，再继续执行下一条指令。
wait for（ a*（b+c））；
若a=2，b=50ns，c=70ns， 则执行到该语句时，就要等待2*(50+70)=240ns后， 再继续执行后续语句。
2016/3/23 20
例：利用wait for构成输入信号波形
process entity inhibittestbench is begin end entity inhibittestbench; xt<='0';yt<='0'; architecture beh of wait for 10 ns; inhibittestbench is xt<='0';yt<='1'; component inhibit is wait for 10 ns; port (x,y:in bit;z: out bit); xt<='1';yt<='0'; end component inhibit; wait for 10 ns; signal xt,yt,zt:bit; xt<='1';yt<='1'; begin wait; --进入无限期等待， u1: inhibit port map (xt, yt, 避免进入无限期循环； zt); end process; end architecture beh;

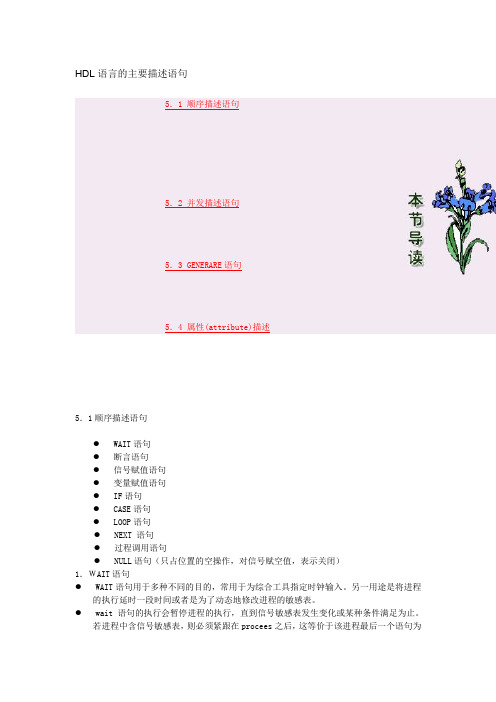

HDL语言的主要描述语句
HDL语言的主要描述语句5．1 顺序描述语句5．2 并发描述语句5．3 GENERARE语句5．4 属性(attribute)描述5．1顺序描述语句●WAIT语句●断言语句●信号赋值语句●变量赋值语句●IF语句●CASE语句●LOOP语句●NEXT 语句●过程调用语句●NULL语句（只占位置的空操作，对信号赋空值，表示关闭）1．ＷAIT语句●WAIT语句用于多种不同的目的，常用于为综合工具指定时钟输入。
另一用途是将进程的执行延时一段时间或者是为了动态地修改进程的敏感表。
●wait 语句的执行会暂停进程的执行，直到信号敏感表发生变化或某种条件满足为止。
若进程中含信号敏感表，则必须紧跟在procees之后，这等价于该进程最后一个语句为wait on 语句；此时不能用显式的wait语句。
●4种不同条件：WAIT ---无限等待WAIT ON ---敏感信号量变化WAIT UNTIL ---条件满足WAIT FOR ---指定的持续时间●WAIT ON*格式：WAIT ON 信号[，信号]；*例1:WAIT ON a，b；表示，当a或b变化时，进程便执行后继的语句*例2:process(a,b)beginy<=a and b;end process;processbeginy<=a and b;wait on a,b;end process;以上两进程等价。
●WAIT UNTIL*表示当检测到某个信号出现之前，进程被终止*格式：WAIT UNTIL 条件表达式*例：WAIT UNTIL 信号 = 数值；WAIT UNTIL 信号‘event and 信号 = 数值；WAIT UNTIL not 信号’stableand 信号 = 数值；wait until CLK='1';wait until CLK'event and CLK='1';wait until not CLK'stable and CLK='1';电路综合时，以上３种情况硬件无差别。
VHDL主要描述语句――CASE语句
使能端G 使能端
I0 I1 I2 I3
四 选 一 数 据 选 择 器
Q
公共通道
（同一时间内只可允许一个信号通过）
信 号 传 输 目 的 地
信号选择控制端AB 信号选择控制端
VHDL主要描述语句 主要描述语句――CASE语句 主要描述语句 语句
一、复习 1.IF语句的三种书写格式： 语句的三种书写格式： 语句的三种书写格式 IF 条件 THEN 顺序处理语句 ; END IF ;
IF 条件 THEN 顺序处理语句1 ; ELSE 顺序处理语句2 ; END IF ;
IF 条件1 THEN 顺序处理语句1 ; ELSIF 条件2 THEN 顺序处理语句2 ; …… ELSIF 条件N THEN 顺序处理语句N ; ELSE 顺序处理语句0 ; END IF ;
（同一时间内只可允许一个信号通过）
信 号 传 输 目 的 地
信号选择控制端AB 信号选择控制端
LIBRARY IEEE; USE IEEE.STD-LOGIC-1164.ALL; ENTITY 4SEL IS PORT ( I0，I1，I2，I3: IN STD-LOGIC ; ， ， ， A，B：IN STD-LOGIC ; ， ： Q:OUT STD-LOGIC ) ; END 4SEL ; ARCHITECTURE A OF 4SEL IS SIGNAL D : STD-LOGIC-VECTOR(2 DOWNTO 0); D<=A & B ; PROCESS( D ) CASE D IS WHEN “00” => Q <= I0 ; WHEN “01” => Q <= I1 ; WHEN “10” => Q <= I2 ; WHEN “11” => Q <= I3 ; WHEN OTHER => NULL ; END CASE ; END A;
VHDL语言的主要描述语句
VHDL语言的主要描述语句按照语句的执行顺序对VHDL语言进行分类，包含两类语句：并行描述语句该语句的执行与书写顺序无关，总是同时被执行顺序描述语句从仿真的角度，该语句是顺序执行的进程语句（PROCESS）是最典型的并行语句，一个构造体内可以有几个进程语句同时存在，而且并发执行。
但是进程内部的所有语句都是顺序语句。
一、顺序描述语句顺序描述语句只能用在进程和子程序中,它和其他高级语言一样,其语句是按照语句的出现的顺序加以执行的。
如下分别介绍有关的顺序描述语句.1.WAIT语句进程在执行过程中总是处于两种状态:执行或挂起,进程的状态变化受等待语句的控制,当进程执行到等待语句,就被挂起,并等待再次执行进程.等待语句的格式:＊WAIT 无限等待＊WAIT ON 敏感信号变化＊WAIT UNTIL 条件满足＊WAIT FOR 时间到（1）WAIT ON格式：WAIT ON 信号[,信号]例5-1PROCESS(a,b)BEGINy<=a AND b;END PROCESS;该例中的进程与下例中进程相同:例5-1PROCESSBEGINy<=a AND b;WAIT ON a,b;END PROCESS;例5-2PROCESS(a,b)BEGINy<=a AND b;WAIT ON a,b;END PROCESS;（2）WAIT UNTIL 直到条件满足格式: WAIT UNTIL 布尔表达式当进程执行到该语句时,被挂起;若布尔表达式为真时,进程将被启动.例: WAIT UNTIL ((x*10)<100)（3）WAIT FOR等到时间到格式: WAIT FOR 时间表达式当进程执行到该语句时,被挂起;等待一定的时间后,进程将被启动.例: WAIT FOR 20 ns；WAIT FOR （a*（b+c）；（4）多条件WAIT 语句例: WAIT ON nmi,interrupt UNTIL ((nmi=TRUE) OR (interrupt=TRUE)) FOR 5 us 该等待有三个条件:第一,信号nmi和interrupt 任何一个有一次刷新动作第二, 信号nmi和interrupt 任何一个为真第三, 已等待5 us只要一个以上的条件被满足,进程就被启动.*注意：多条件等待时，表达式的值至少应包含一个信号量的值。
vhdl 基础语法
vhdl 基础语法VHDL（Very High Speed Integrated Circuit Hardware Description Language）是一种硬件描述语言，用于描述数字系统的行为和结构。
以下是VHDL的基础语法：1. 实体（Entity）：用于描述模块的接口和端口。
实体的语法如下：```entity entity_name isport (-- 输入端口input_name : in data_type;-- 输出端口output_name : out data_type);end entity_name;```2. 架构（Architecture）：用于描述模块的内部行为和逻辑。
架构的语法如下：```architecture architecture_name of entity_name issignal signal_name : data_type;begin-- 逻辑实现end architecture_name;```3. 信号（Signal）：用于在模块内部传递数据。
信号的语法如下：```signal signal_name : data_type;```4. 过程（Process）：用于描述模块的并发行为。
过程的语法如下：```process (sensitivity_list)begin-- 逻辑实现end process;```5. 语句（Statement）：用于描述模块的具体操作。
常见的语句包括：- 赋值语句：```signal_name <= value;```- 选择语句：```case expression iswhen value1 =>-- 逻辑实现1when value2 =>-- 逻辑实现2when others =>-- 默认逻辑实现end case;```- 循环语句：```for i in range loop-- 逻辑实现end loop;```这些是VHDL的基础语法，可以用于描述数字系统的行为和结构。
第三章VHDL的语句VHDL中的语句按其执行顺序可分为顺序描述语句和
第三章VHDL的语句VHDL中的语句按其执行顺序可分为顺序描述语句和并行描述语句两大类。
顺序描述语句的执行顺序是按语句的书写顺序依次执行的，常用于实现模块的算法部分；并行描述语句的执行顺序与书写顺序无关，所有语句是并发执行的，常用于表示模块间的连接关系。
本章将详细介绍这两类VHDL语句。
3．1 VHDL语言的顺序描述语句顺序语句是建模进程、过程和函数功能的基本语句单元，它只能在进程、过程和函数中使用，其执行顺序按照书写顺序来执行，同时前面语句的执行结果会对后面语句的执行结果产生影响。
顺序描述语句按照控制方式分为条件控制语句和迭代控制语句，其中，条件控制语句有IF语句和CASE语句，迭代控制语句有循环语句和顺序断言语句。
下面对顺序描述语句进行详细介绍。
3．1．1 信号赋值语句与变量赋值语句采用VHDL描述硬件电路的过程中，数据的传递和端口界面数据的读写都是通过赋值语句来实现的，赋值语句就是将一个数值或表达式传递给某一个数据对象的语句。
VHDL 提供了两类赋值语句：信号赋值语句和变量赋值语句。
信号虽然只能在VHDL程序的并行部分进行说明，但是它在程序的顺序部分和并行部分都可使用。
信号赋值语句的语法如下：待赋值信号<=表达式；变量的说明和赋值操作都只能在程序的顺序部分进行。
变量赋值语句的语法如下：待赋值变量：=表达式；注意：不论是信号还是变量，赋值符号两边必须具备相同的数据类型和位长。
在前一章我们讲过信号与变量的区别，这里有必要重申一下：信号赋值的执行和信号值的更新之间是有一定延迟的，只有经过延迟后信号才能得到新值，否则保持原值；而变量赋值的语句执行后立即得到新值，没有延迟。
上面讲到，信号赋值会有延迟，其实，VHDL允许为信号赋值选择“延迟机制”，即：传输延迟或惯性延迟，其中，传输延迟用于表示无论输入脉冲宽度多窄都能在输出端无失真复现的延迟模型；惯性延迟用于表示输入脉冲传播时间受电路“惯性”影响的延迟模型。
(完整word版)vhdl基本语法
VHDL 基础语法篇——VHDLVHDL硬件描述语言1。
1 VHDL概述1。
1。
1 VHDL的特点VHDL语言作为一种标准的硬件描述语言，具有结构严谨、描述能力强的特点，由于VHDL语言来源于C、Fortran等计算机高级语言，在VHDL语言中保留了部分高级语言的原语句，如if语句、子程序和函数等,便于阅读和应用。
具体特点如下：1。
支持从系统级到门级电路的描述，既支持自底向上（bottom-up）的设计也支持从顶向下（top—down）的设计，同时也支持结构、行为和数据流三种形式的混合描述。
2. VHDL的设计单元的基本组成部分是实体(entity）和结构体（architecture），实体包含设计系统单元的输入和输出端口信息，结构体描述设计单元的组成和行为，便于各模块之间数据传送.利用单元（componet)、块(block）、过程（procure）和函数（function）等语句，用结构化层次化的描述方法,使复杂电路的设计更加简便。
采用包的概念，便于标准设计文档资料的保存和广泛使用。
3. VHDL语言有常数、信号和变量三种数据对象，每一个数据对象都要指定数据类型,VHDL的数据类型丰富,有数值数据类型和逻辑数据类型，有位型和位向量型。
既支持预定义的数据类型，又支持自定义的数据类型，其定义的数据类型具有明确的物理意义，VHDL是强类型语言。
4. 数字系统有组合电路和时序电路，时序电路又分为同步和异步,电路的动作行为有并行和串行动作，VHDL语言常用语句分为并行语句和顺序语句，完全能够描述复杂的电路结构和行为状态。
1.1.2 VHDL语言的基本结构VHDL语言是数字电路的硬件描述语言，在语句结构上吸取了Fortran和C等计算机高级语言的语句，如IF语句、循环语句、函数和子程序等，只要具备高级语言的编程技能和数字逻辑电路的设计基础，就可以在较短的时间内学会VHDL语言。
但是VHDL毕竟是一种描述数字电路的工业标准语言,该种语言的标识符号、数据类型、数据对象以及描述各种电路的语句形式和程序结构等方面具有特殊的规定，如果一开始就介绍它的语法规定，会使初学者感到枯燥无味,不得要领.较好的办法是选取几个具有代表性的VHDL程序实例，先介绍整体的程序结构，再逐步介绍程序中的语法概念。
vhdl语句
vhdl语句
VHDL是一种硬件描述语言，用于描述数字电路和系统的行为和结构。
以下是VHDL中的一些基本语句：
1.实体（Entity）：用于声明一个电路或系统的接口，包括输入、输
出和输入/输出端口。
2.结构体（Architecture）：用于描述电路或系统的实现，包括元件的
连接和行为描述。
3.信号赋值语句：用于在进程中给信号赋值，例如“a <= b;”。
4.条件赋值语句：用于根据条件给信号赋值，例如“IF condition THEN
a <=
b ELSE a <=
c END IF;”。
5.选择信号赋值语句：用于根据选择信号的值给信号赋值，例如
“SELECT CASE a WHEN value1 THEN b WHEN value2 THEN c WHEN OTHERS THEN d END CASE;”。
6.进程语句：用于描述电路或系统的行为，包括顺序执行和并行执
行。
7.元件例化语句：用于实例化一个元件，并将其连接到其他元件上。
8.生成语句：用于生成多个相同类型的元件实例。
9.子程序调用语句：用于调用一个子程序。
10.顺序语句：在仿真意义上具有一定顺序性，并不意味着这些语句
对于的硬件结构也有相同的顺序性。
所有门电路是并行地工作，并没有先后之分。
11.并行语句：在仿真运行中总处于两种状态：执行或者挂起。
当执
行到wait语句时，运行程序将被挂起，直到满足此语句设置的结束挂起条件后，将重新开始执行进程中的程序。
以上只是VHDL中的一些基本语句，实际上VHDL还支持更多的高级功能和描述方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VHDL语言的主要描述语句按照语句的执行顺序对VHDL语言进行分类，包含两类语句：●并行描述语句该语句的执行与书写顺序无关，总是同时被执行●顺序描述语句从仿真的角度，该语句是顺序执行的进程语句（PROCESS）是最典型的并行语句，一个构造体内可以有几个进程语句同时存在，而且并发执行。
但是进程内部的所有语句都是顺序语句。
一、顺序描述语句顺序描述语句只能用在进程和子程序中,它和其他高级语言一样,其语句是按照语句的出现的顺序加以执行的。
如下分别介绍有关的顺序描述语句.1.WAIT语句进程在执行过程中总是处于两种状态:执行或挂起,进程的状态变化受等待语句的控制,当进程执行到等待语句,就被挂起,并等待再次执行进程.等待语句的格式:＊WAIT 无限等待＊WAIT ON 敏感信号变化＊WAIT UNTIL 条件满足＊WAIT FOR 时间到（1）WAIT ON格式：WAIT ON 信号[,信号]例5-1PROCESS(a,b)BEGINy<=a AND b;END PROCESS;该例中的进程与下例中进程相同:例5-1PROCESSBEGINy<=a AND b;WAIT ON a,b;END PROCESS;例5-2PROCESS(a,b)BEGINy<=a AND b;WAIT ON a,b;END PROCESS;（2）WAIT UNTIL 直到条件满足格式: WAIT UNTIL 布尔表达式当进程执行到该语句时,被挂起;若布尔表达式为真时,进程将被启动.例: WAIT UNTIL ((x*10)<100)（3）WAIT FOR 等到时间到格式: WAIT FOR 时间表达式当进程执行到该语句时,被挂起;等待一定的时间后,进程将被启动.例: WAIT FOR 20 ns；WAIT FOR （a*（b+c）；（4）多条件WAIT 语句例: WAIT ON nmi,interrupt UNTIL ((nmi=TRUE) OR (interrupt=TRUE)) FOR 5 us 该等待有三个条件:第一,信号nmi和interrupt 任何一个有一次刷新动作第二, 信号nmi和interrupt 任何一个为真第三, 已等待5 us只要一个以上的条件被满足,进程就被启动.*注意：多条件等待时，表达式的值至少应包含一个信号量的值。
(5) 超时等待例 5－3例 5－42.断言语句(ASSERT)（主要用于仿真、调试）格式: ASSERT 条件 [REPORT 输出信息][SEVERITY 级别]执行到断言语句时,判断条件,若条件满足就继续执行,否则输出文字串和错误级别信息. 例: ASSERT (tiaojian=’1’)REPORT “some thing wrong”SEVERITY ERROR；3.信号代入语句格式: 目的信号量<=信号量表达式例: a<=b;（注意区别小于等于）4.变量赋值语句格式: 目的变量:=表达式例: c:=a+d5.IF 语句三种书写格式：1) IF的门闩控制格式：IF 条件 THEN顺序执行语句；END IF；例5－5IF (a=’1’) THENc<=b;END IF;例5－62)IF 语句的二选择控制格式：IF 条件 THEN顺序执行语句；ELSE顺序执行语句；END IF；例5－7ARCHITECTURE rt1 OF mux2 IS BEGINPROCESS(a,b,sel)BEGINIF(sel=’1’) THENc<=a;ELSEc<=b;END IF;END PROCESS;END rt1;3）IF 语句的多选择控制格式：IF 条件 THEN顺序执行语句ELSIF 条件 THEN顺序执行语句：：ELSIF 条件 THEN顺序执行语句ELSIF 条件 THEN顺序执行语句END IF；例如：5－8LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux4 ISPORT(input :IN STD_LOGIC_VECTOR(3 DOWNTO 0);sel: IN STD_LOGIC_VECTOR(1 DOWNTO 0);q: OUT STD_LOGIC);END mux4;ARCHITECTURE rt1 OF mux4 ISBEGINnn: PROCESS(input,sel)BEGINIF (sel='00') THENq<=input(0);ELSIF (sel='01') THENq<=input(1);ELSIF (sel='10') THENq<=input(2);ELSEq<=input(3);ENDIF;END PROCESS nn;END rt1;注意：条件判断输出是布尔量。
6.CASE 语句常用来描述总线、编码和译码的行为。
