美的智能电饭煲煮饭要多长时间现在美的产品已经远销各个地方了,尤其是智能电饭锅使用频率最高,但是如果对于厨房菜鸟来说有些琢磨不清电饭锅煮饭时间,那么电饭锅煮饭时间究竟是多长呢?以下是店铺为你整理的美的智能电饭煲煮饭时间,希望能帮到你。
美的智能电饭煲煮饭时间如果焖米饭,需要30分钟,时间长一点会更好吃。
一般电饭煲都是自动的,一般米饭也是30分钟。
美的电饭煲是利用电能转化为内能的炊具,具有对食物进行蒸煮炖等多种操作功能。
电饭锅煮饭的快慢取决于它的功率,当然功率越大煮得越快咯,做米饭时最好将米淘净在清水中浸泡15分钟左右,然后再下锅,这样可以大大缩短煮饭的时间,且煮出的米饭特别香.用电高蜂期时,同样功率的电饭锅,当电压低于其额定值10%时,则需延长用电时间12%左右,用电高峰时最好别用或者少用。
美的全智能电饭煲时间不准如何调1、在待机状态下,按下功能选择键键,可循环选择“标准-精煮-快煮-米粥-稀饭-豆粥-甜品羹-煲汤-蒸煮-冷饭加热-标准”;选好相应的功能,设定过程中“开始”键闪烁。
2、选择好所需的烹饪功能后,按“预约/定时键”切换到预约时间调整状态,此时“预约”时钟灯亮。
显示屏显示当时时间,然后按“+”和“-”键来设定预约时间。
3、设好预约时间后,电饭煲即开始计时,到达预约时间时,电饭煲自动进行相应的烹饪。
美的智能电饭煲煮饭方法1、首先,把米放进苏泊尔电饭煲里面。
放多少比较合适呢,根据总共需要的饭量来确定。
如果放一碗米的话,会蒸出来2碗米饭,一个人吃够了。
如果两个人吃的话,可以放2碗米,这样就有4碗饭了。
2、然后倒入适当的水,把米洗干净,俗称淘米。
把水倒进苏泊尔电饭煲,然后拿个舀米饭的木勺子,把米搅一搅,洗干净,然后把水倒掉。
3、米淘干净以后,放入适当的清水。
水的多少根据米的多少来确定,水和米的比例为1:1比较合适,也就是一碗米一碗水这样,如果两碗米,那么就放两碗水。
拿印米的那只碗来印一下水。
4、然后把苏泊尔电饭煲内胆四周的水擦干净,要不然可能会有触电的危险。
智能电饭煲产品说明书轻松烹饪美味饭菜智能电饭煲产品说明书一、产品介绍智能电饭煲是一款现代化厨房必备的小家电产品,它集多种功能于一身,既能快速烹饪美味饭菜,又能智能控制烹饪过程,为用户带来轻松愉快的烹饪体验。
二、外观和结构1. 外观设计智能电饭煲采用简洁大方的外观设计,整体线条流畅,给人一种现代化科技感。
机身采用高质量的耐高温塑料材料,外观光滑,易于清洁。
2. 结构组成智能电饭煲主要由以下几个组成部分构成:锅体、内胆、盖子、控制面板和电源线等。
三、产品特性1. 智能控制智能电饭煲配备了高科技的智能控制芯片,可以根据不同的食材和烹饪要求,智能调整烹饪时间和温度。
2. 多功能烹饪智能电饭煲具备多种烹饪功能,包括米饭、粥、汤、煮面、蒸煮等。
用户可以根据自己的需求选择不同的烹饪模式。
3. 高效能源利用智能电饭煲采用节能设计,可以高效利用电能,节省能源。
4. 安全可靠智能电饭煲具有多重安全保护机制,如过热保护、超时断电保护、干烧保护等,保证用户在使用过程中的安全。
四、使用方法1. 准备工作首先,将内胆取出,添加适量的清水,并将洗净的米放入内胆中。
2. 选择烹饪模式根据不同的烹饪需求,选择相应的烹饪模式。
例如,选择米饭模式可以烹饪出饭粒饱满的米饭;选择粥模式可以制作出香软细嫩的粥品。
3. 启动烹饪将内胆放入电饭煲中,将盖子盖好,连接电源并打开电源开关。
随后,根据要求设置烹饪时间和其他参数,然后按下启动按钮,开始烹饪。
4. 完成烹饪待电饭煲烹饪完毕后,会自动转入保温模式,保持食物的温度和口感。
此时,可以打开盖子享用美味的饭菜了。
五、注意事项1. 在使用电饭煲前,请先阅读说明书,并按照说明书的要求正确操作。
2. 使用前请保证电饭煲的电源线和插座无损坏,以确保使用的安全。
3. 使用过程中,请勿随意开启盖子,以免热气造成烫伤。
4. 清洁时,请先断开电源,并使用湿布进行擦拭,禁止直接冲洗电饭煲。
六、维护保养1. 清洁电饭煲时,请使用柔软的湿布擦拭,不要使用含腐蚀性的清洁剂。
飞利浦智能电饭煲远程控制说明在快节奏的现代生活中,人们对于厨房电器的智能化需求日益增长。
飞利浦智能电饭煲以其出色的性能和便捷的远程控制功能,为我们的烹饪生活带来了全新的体验。
接下来,就让我们详细了解一下这款电饭煲的远程控制功能。
一、远程控制的准备工作要使用飞利浦智能电饭煲的远程控制功能,首先需要确保您的电饭煲已正确连接到家庭无线网络。
在电饭煲的设置菜单中,您可以找到网络连接选项,按照提示输入您家中的 WiFi 密码,完成连接。
同时,您还需要在手机上下载并安装飞利浦官方提供的相关应用程序。
在应用商店中搜索“飞利浦智能电饭煲”,找到对应的应用并进行安装。
安装完成后,打开应用程序,按照引导进行注册和登录。
二、与电饭煲进行配对在应用程序中,点击“添加设备”或“配对新设备”的选项。
此时,应用程序会自动搜索附近已连接到同一网络的飞利浦智能电饭煲。
当您的电饭煲出现在设备列表中时,点击选择并进行配对。
配对过程中,可能需要您输入一些验证信息,例如电饭煲的序列号或验证码等。
这些信息通常可以在电饭煲的机身、说明书或包装盒上找到。
完成配对后,您的手机和电饭煲就成功建立了远程控制的连接。
三、远程控制的主要功能1、预约烹饪通过远程控制功能,您可以随时随地设置电饭煲的预约烹饪时间。
无论您是在上班途中、外出购物还是在外地出差,只要您能连接到网络,就可以提前安排好饭菜的烹饪时间。
例如,您知道自己晚上 7 点才能到家,那么您可以在下午 4 点的时候通过手机设置电饭煲在 6 点开始煮饭,这样您一回到家就能享用到热气腾腾的美味饭菜。
在预约烹饪功能中,您可以选择不同的烹饪模式,如煮饭、煮粥、煲汤等,还可以根据自己的需求调整烹饪的时长和温度。
2、实时监控在电饭煲工作过程中,您可以通过手机实时监控烹饪的进度。
应用程序会为您显示电饭煲当前的工作状态,包括剩余时间、温度变化等信息。
这让您能够更加精确地掌握烹饪情况,及时做出调整。
3、远程操作如果您在烹饪过程中突然改变了主意,想要调整烹饪模式或者延长烹饪时间,也可以通过远程控制功能轻松实现。

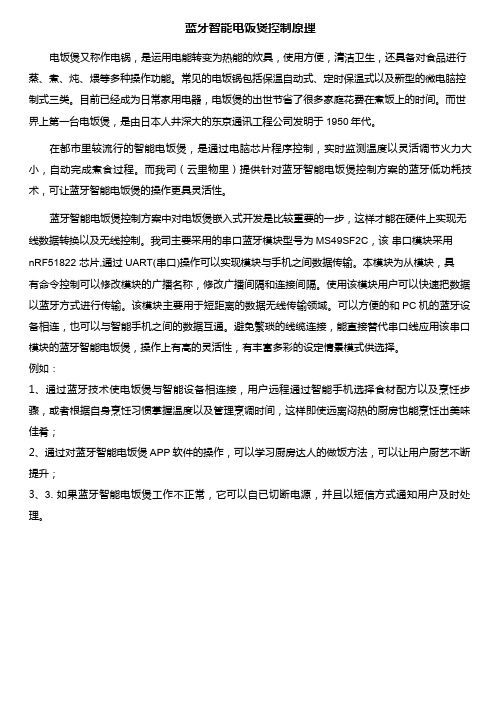

蓝牙智能电饭煲控制原理电饭煲又称作电锅,是运用电能转变为热能的炊具,使用方便,清洁卫生,还具备对食品进行蒸、煮、炖、煨等多种操作功能。
常见的电饭锅包括保温自动式、定时保温式以及新型的微电脑控制式三类。
目前已经成为日常家用电器,电饭煲的出世节省了很多家庭花费在煮饭上的时间。
而世界上第一台电饭煲,是由日本人井深大的东京通讯工程公司发明于1950年代。
在都市里较流行的智能电饭煲,是通过电脑芯片程序控制,实时监测温度以灵活调节火力大小,自动完成煮食过程。
而我司(云里物里)提供针对蓝牙智能电饭煲控制方案的蓝牙低功耗技术,可让蓝牙智能电饭煲的操作更具灵活性。
蓝牙智能电饭煲控制方案中对电饭煲嵌入式开发是比较重要的一步,这样才能在硬件上实现无线数据转换以及无线控制。
我司主要采用的串口蓝牙模块型号为MS49SF2C,该串口模块采用nRF51822芯片,通过UART(串口)操作可以实现模块与手机之间数据传输。
本模块为从模块,具有命令控制可以修改模块的广播名称,修改广播间隔和连接间隔。
使用该模块用户可以快速把数据以蓝牙方式进行传输。
该模块主要用于短距离的数据无线传输领域。
可以方便的和PC机的蓝牙设备相连,也可以与智能手机之间的数据互通。
避免繁琐的线缆连接,能直接替代串口线应用该串口模块的蓝牙智能电饭煲,操作上有高的灵活性,有丰富多彩的设定情景模式供选择。
例如:1、通过蓝牙技术使电饭煲与智能设备相连接,用户远程通过智能手机选择食材配方以及烹饪步骤,或者根据自身烹饪习惯掌握温度以及管理烹调时间,这样即使远离闷热的厨房也能烹饪出美味佳肴;2、通过对蓝牙智能电饭煲APP软件的操作,可以学习厨房达人的做饭方法,可以让用户厨艺不断提升;3、3.如果蓝牙智能电饭煲工作不正常,它可以自已切断电源,并且以短信方式通知用户及时处理。
米家电饭煲c13升使用说明书米家电饭煲C13升使用说明书一、产品介绍米家电饭煲C13升是小米公司推出的一款智能电饭煲产品。
它采用了先进的智能技术,具备多种烹饪功能,可以轻松制作出美味的米饭和其他粮食。
本产品以其高性能、高品质和便捷的操作而备受消费者喜爱。
二、产品特点1. 大容量设计:米家电饭煲C13升采用13升大容量设计,可以满足家庭用餐需求,适合3-8人食用。
2. 智能烹饪:内置智能芯片,可根据不同的米种和口感要求,智能调整烹饪时间和火力,保证每一次烹饪都能达到最佳效果。
3. 多功能烹饪:米家电饭煲C13升除了可以煮饭外,还具备煲汤、蒸煮、炖煮、热饭、煮粥等多种烹饪功能,满足不同口味需求。
4. 一键操作:通过简单的按钮设置,即可完成各种烹饪操作,方便快捷。
5. 保温功能:煮好的米饭可以保持一段时间的温度,让您可以在合适的时间享用热乎乎的美味佳肴。
三、使用方法1. 准备米饭:选择适合的米种,将米饭用清水冲洗几次,直至水变清澈。
2. 加水:根据自己的口感喜好,选择合适的水量,一般情况下,米饭和水的比例为1:1.2。
3. 放入内胆:将洗净的米饭放入电饭煲内胆中。
4. 操作设置:按下电饭煲上的相应按钮,选择合适的功能和烹饪时间。
5. 开始烹饪:确认设置无误后,按下启动按钮,开始烹饪。
6. 等待完成:等待烹饪完成,电饭煲会自动转入保温模式,保持米饭温热。
7. 美味享用:烹饪完成后,等待一段时间,打开电饭煲,即可享用美味的米饭。
四、注意事项1. 使用前先阅读说明书,了解产品特点和使用方法。
2. 使用时请确保电饭煲放置在稳定的平面上,避免倾斜或摇晃。
3. 电饭煲内胆和配件清洗时,请使用中性清洁剂和软布擦拭,避免使用硬物刮擦。
4. 使用过程中请勿随意插拔电源线,以免发生意外。
5. 在烹饪过程中,请勿触摸电饭煲表面,以免烫伤。
6. 烹饪完成后,务必关闭电源开关,拔掉电源插头。
7. 请勿将电饭煲置于潮湿或易燃物品附近,以免发生安全事故。
广东美的全智能电饭煲使用说明书一、使用说明1、量取所需的米放在其容器中,将米淘干净。
2、将淘洗干净的米放入内锅,加水到相应的水位。
3、将内锅外表面擦干后放入煲体内,使米均匀地平铺在内锅底部,然后轻轻的将内锅旋动,使内锅底部与电热盘充分接触。
注:内锅与电热盘间不可有异物混入。
4、轻轻放下煲盖,用手往下一压,直到听到“咔嚓”一声。
5、将电源线插尾插入电饭煲底部的插座(插到位),电源线插头插到墙壁插座上(插到位)。
6、选择需要的功能。
(此说明未全,请参考锅内的说明书)二、清洁方法1、将内锅从电饭煲内取出,用家用洗洁精洗干净并用清水冲洗,然后用干软布擦干。
注:切忌用金属刷或其它粗硬的洗具擦内锅,以免损伤内锅。
2、取下储水盒,将水或汤倒出,冲洗干净再装上。
3、饭粒或其它杂物可能会附在电热盘上,用细砂纸将杂物磨掉,并用干软布擦干净,以保持内锅和电热盘的充分接触。
三、电饭锅的使用1、电饭锅的电源插头最好不要接在灯头或台灯的分电插座上。
因为一般台灯的电线较细,载流量小,并且容易老化、或遇热熔化。
而电饭锅的功率较大,电流也大,使用时会使灯线发热,造成触电、起火等事故。
2、不要用电饭锅煮太酸或太咸的食物。
因为电饭锅内胆是铝制品,用它煮太酸太咸的食品会使内胆受到侵蚀而易损坏。
另外,煮饭、炖肉时应有人看守,以防汤水等外溢流入电器内,损坏电器元件。
3、在使用电饭锅时应轻拿轻放,不要经常磕碰电饭锅。
因为电饭锅内胆受碰后容易发生变形,内胆变形后底部与电热板就不能很好吻合,导致煮饭时受热不均,易煮夹生饭。
4、使用电饭锅时,注意锅底和发热板之间要有良好的接触,可将内锅左右转动几次。
5、饭煮熟后,按键开关会自动弹起,此时不宜马上开锅,一般在焖10分钟左右才能使米饭熟透。
6、在清洁过程中,切勿使电气部分和水接触,以防短路和漏电。
内锅清洗后,要用布擦干净,底部不能带水放入壳内。
7、使用完电饭锅后,应立即把电源插头拔下,否则,自动保温仍在起作用,既浪费电,也容易烧坏元件。
电饭煲常见故障及排除方法一、机械式电饭煲常见故障及排除方法:常见故障(可能)故障原因维修方法烧温度保险丝杠杆调整不良导致磁钢动作后不能断电,烧保险更换保险管和调整杠杆内锅变形导致传热不良更换内锅锅底、电热盘异物导致传热不良更换保险管并使用前清理异物微动开关不良,无法断开更换微动开关煮焦饭磁钢杠杆动作不良调整杠杆微动开关不良更换微动开关碟形温控器动作不良更换碟形温控器磁钢限温器不良损坏更换磁钢煮饭不熟电热盘或内锅变形更换电热盘或内锅电热盘与内锅间有异物使用前清理异物米水量不合适按内锅刻度要求加米和水磁钢限温器损坏更换磁钢微动开关不良更换微动开关煮粥溢出电热盘与内锅间有异物使用前清理异物米水量不合适按内锅刻度要求加米和水电热盘或内锅变形更换电热盘或内锅7、显示异常发光二极管全部一起闪烁,液晶显示C1、C2、C3、C4、C5、C6表明传感器或传感器输入部分有问题,液晶显示C0表明电池电量不足。
请参照下表:显示内容C0 C1 C2 C3 C4 C5 C6发生故障电池没电底部热敏电阻或相应输入回路开路底部热敏电阻或相应输入回路短路上盖热敏电阻或相应输入回路开路上盖热敏电阻或相应输入回路短路蒸汽口热敏电阻或相应输入回路开路蒸汽口热敏电阻或相应输入回路短路电饭煲MB-PFZA/AC成品测试项目操作步骤按键操作LCD显示状态LED灯状态功率仪功率显电磁铁状备注示态1 按住“开始“、“口感”、“营养保温/关”键,接通220V电源显示所有笔画见附表3全亮0 断开检测模式初始状态2 按“开始”键PFZA:“0A30/0A50”PFZAC:“AC30/AC50”“开始”灯亮0 断开0A和AC为型号;30和50为容积;3 按“压力快煮”键02“压力快煮”灯亮0 断开程序代码4 按“功能”键底部环境温度代码“定时”灯亮0 断开温度代码见附表15 按“分”键上盖环境温度代码“压力精煮”灯亮0 断开温度代码见附表16 按“时”键蒸汽口环境温度代码“保温”灯亮0 断开温度代码见附表17 按“烹调”键显示“ON”“压力精煮”、“压力快煮”灯亮0 吸合电磁阀驱动检测10秒后LCD显示全亮。
苏泊尔智能电饭煲sF40FC83锅巴使用说明书
1、做米饭时最好将米淘净在清水中浸泡15分钟左右,然后再下锅,这样可以大大缩短煮饭的时间,且煮出的米饭特别香。
2、充分利用电热盘的余热。
当电饭锅中的米饭汤沸腾时,可关闭电源开关 8至10分钟,充分利用电热盘的余热后再通电。
当电饭锅的红灯灭、黄灯亮时,表示锅中米饭已熟,这时可关闭电源开关,利用电热盘的余热保温10分钟左右。
3、电饭锅切勿当电水壶用。
同样功率的电饭锅和电水壶同样烧一暖瓶开水,用电水壶只需5—6分钟,而电饭锅则需20分钟左右。
4、避峰用电是最好的节电方法。
同样功率的电饭锅,当电压低于其额定值10%时,则需延长用电时间12%左右,用电高峰时最好别用或者少用。
5、保持内锅外锅清洁。
电饭锅使用过久而又不及时清洁的话,会使内锅底部与外表面聚一层氧化物,应把它浸在水中,用较粗糙的布擦拭,直到露出金属本色光泽为止。
6、内锅底与电热盘、内锅及锅盖均应保持最佳接触。
若内锅变形,即内凹或外凸,均会影响内锅底部的良好接触,应及时矫正才好。
智能电饭煲作文500字英文回答:The smart rice cooker is a revolutionary appliance that has transformed the way people cook rice. It is an advanced kitchen appliance that combines the convenience of a traditional rice cooker with the added benefits of automation and connectivity.中文回答:智能电饭煲是一种革命性的电器,它改变了人们煮饭的方式。
它是一种先进的厨房电器,结合了传统电饭煲的便利性以及自动化和连接的附加好处。
英文回答:One of the most significant advantages of a smart rice cooker is its ability to cook rice perfectly every time. The rice cooker uses advanced sensors to monitor thetemperature and moisture levels of the rice, ensuring thatit is cooked to the desired consistency.中文回答:智能电饭煲最显着的好处之一是它能够每次都煮出完美的米饭。
电饭煲使用先进的传感器来监测米饭的温度和湿度水平,确保其煮熟至理想的一致性。
英文回答:Another notable feature of smart rice cookers is their ability to connect to the internet. This allows users to control the rice cooker remotely through a mobile app.Users can set cooking times, adjust settings, and receive notifications when the rice is cooked.中文回答:智能电饭煲的另一个显着特点是它们能够连接到互联网。
目前,市场上的电饭煲大部分采用机械式或者是采用固定功率的方式加热,能源利用率低,功能单一,难以满足人们日益增长的生活需求。
因此,开发功能齐全,安全可靠的微电脑电饭煲是非常用必要的。
电饭煲从机械式原理到现在的智能电饭煲,期间经历了许多的阶段。
电饭煲发挥高新技术优势,以美味炊煮为主导,使产品更加丰富与时尚化,现已形成微电脑、电脑与机械三大类型、十大不同款式。
机械电饭煲虽然价格方面体现它的优势之外,其他方面就很难满足人们对现代生活高品质的需求。
微电脑或电脑控制的智能电饭煲符合现代人的要求,人性化的界面设计,使得人们一眼看出当前工作状态,让您更安心,各种烹调过程全部由电脑自动控制,并且大多的智能电饭煲采用太空“黑晶”内胆,超硬耐磨,恒久美观,所有的这些特点符合现代人的省时、省力、耐用的观念。
本文主要介绍利用SPMC65P2404A芯片来对电饭煲的过程进行控制,SPMC65P2404A是凌阳公司的8位元单片机,最高工作频率为8MHz,工作电压2.5V~5V,有192字节的RAM和4K字节的OTP ROM,有23个可编程IO口,8通道10位A/D转换器,2通道8位定时/计数器,2通道16位定时/计数器,1个12位PWM输出口,有低电压、上电、看门狗、外部信号、错误地址复位,并且有一个蜂鸣器输出口。
2 总体方案介绍
利用凌阳8位MCU设计的智能电饭煲控制系统原理框图如图2-1所示,通过按键来选择功能模式、显示电路完成显示当前状态和定时时间;通过温度传感器来对温度进行采样;通过MCU的控制最终实现对继电器的控制,从而来控制对加热盘的加热与否,电源部分完成对单片机系统和外围电路提供5V电源,并且对加热盘进行加热。
图2-1 控制系统构成框图
3 系统硬件设计
1、由单片机SPMC65P2404A控制的电饭煲的硬件原理图如图3-1所示,它包括按键输入部分,温度检测输入电路,复位和晶振电路,PA6、PA7完成对顶盖和底盘的温度的检测,PA5完成对继电器的控制,SPMC65P2404A是系统的核心部分。
图3-1 电饭煲的电路原理图
芯片特性简介
SPMC65P2404A是凌阳公司的8位元单片机,最高工作频率为
8MHz,工作电压2.5V~5V,有192字节的RAM和4K字节的OTP ROM,有23个可编程IO口,8通道10位A/D转换器,2通道8位定时/计数器,2通道16位定时/计数器,1个12位PWM输出口,有低电压、上电、看门狗、外部信号、错误地址复位,并且有一个蜂鸣器输出口……。
利用这些资源,能够实现电饭煲的功能。
2、显示电路:
显示电路由共阳极数码管和10个LED组成,通过单片机位选和所送的数据来点亮相应的LED和数码管的显示状态。
其电路原理图如图3-2所示:
1 引言
目前,市场上的电饭煲大部分采用机械式或者是采用固定功率的方式加热,能源利用率低,功能单一,难以满足人们日益增长的生活需求。
因此,开发功能齐全,安全可靠的微电脑电饭煲是非常用必要的。
电饭煲从机械式原理到现在的智能电饭煲,期间经历了许多的阶段。
电饭煲发挥高新技术优势,以美味炊煮为主导,使产品更加丰富与时尚化,现已形成微电脑、电脑与机械三大类型、十大不同款式。
机械电饭煲虽然价格方面体现它的优势之外,其他方面就很难满足人们对现代生活高品质的需求。
微电脑或电脑控制的智能电饭煲符合现代人的要求,人性化的界面设计,使得人们一眼看出当前工作状态,让您更安心,各种烹调过程全部由电脑自动控制,并且大多的智能电饭煲采用太空“黑晶”内胆,超硬耐磨,恒久美观,所有的这些特点符合现代人的省时、省力、耐用的观念。
本文主要介绍利用SPMC65P2404A芯片来对电饭煲的过程进行控制,SPMC65P2404A是凌阳公司的8位元单片机,最高工作频率为8MHz,工作电压2.5V~5V,有192字节的RAM和4K字节的OTP ROM,有23个
可编程IO口,8通道10位A/D转换器,2通道8位定时/计数器,2通道16位定时/计数器,1个12位PWM输出口,有低电压、上电、看门狗、外部信号、错误地址复位,并且有一个蜂鸣器输出口。
2 总体方案介绍
利用凌阳8位MCU设计的智能电饭煲控制系统原理框图如图2-1所示,通过按键来选择功能模式、显示电路完成显示当前状态和定时时间;通过温度传感器来对温度进行采样;通过MCU的控制最终实现对继电器的控制,从而来控制对加热盘的加热与否,电源部分完成对单片机系统和外围电路提供5V电源,并且对加热盘进行加热。
图2-1 控制系统构成框图
3 系统硬件设计
1、由单片机SPMC65P2404A控制的电饭煲的硬件原理图如图3-1所示,它包括按键输入部分,温度检测输入电路,复位和晶振电路,PA6、PA7完成对顶盖和底盘的温度的检测,PA5完成对继电器的控制,SPMC65P2404A是系统的核心部分。
图3-1 电饭煲的电路原理图
芯片特性简介
SPMC65P2404A是凌阳公司的8位元单片机,最高工作频率为
8MHz,工作电压2.5V~5V,有192字节的RAM和4K字节的OTP ROM,有23个可编程IO口,8通道10位A/D转换器,2通道8位定时/计数器,2通道16位定时/计数器,1个12位PWM输出口,有低电压、上电、看门狗、外部信号、错误地址复位,并且有一个蜂鸣器输出口……。
利用这些资源,能够实现电饭煲的功能。
2、显示电路:
显示电路由共阳极数码管和10个LED组成,通过单片机位选和所送的数据来点亮相应的LED和数码管的显示状态。
其电路原理图如图
3-2所示:
图3-2 显示电路
3、电源电路:
电源部分为单片机提供+5V的直流稳压源,并且通过降压、整流、滤波之后的+14V电压对继电器进行供电,通过控制三极管射极的导通与否来控制继电器的工作状态。
电源电路原理图如图3-3所示
图3-3 电源电路
4、温度采集部分电路图:
J2和J3是温度传感器的两个接口,其中J2和J3分别是顶盖和底盘温度传感器的接口,单片机检测的信号实际上是与温度传感器分压的电阻的电压值,因为温度传感器的电阻值会随温度的上升而减小,所以分压电阻的电压值间接反映了某一时刻的温度,电路原理图如图3-4所示:
图3-4 温度传感器电路
4 系统软件设计
4.1 主程序流程
从样机分析中大致设计整个系统,整个系统输入包括2个温度传感器,5个按键;输出包括2位七段数码管、10个发光二极管、继电器控制信号等。
根据控制功能,将程序设计为几个主要的模块,程序主流程见图4-1所示:
4-1 程序主流程图
4.2 子程序介绍
1、诊断子程序
诊断程序主要进行温度采集并判断传感器是否良好,主要对2
个温度传感器连续检测20次,若测到的数据不在范围内(温度范围:-10℃~160℃),则表明传感器短路或断路错误,数码显示“E”,并禁止按键操作。
2、键盘扫描子程序
程序每循环一次扫描一次键盘,如果扫描到有键按下,则暂存键值,如果连续5次扫描到的键值都一样,则认为是稳定的键值。
3、系统共有5个按键,在不同的状态下,每个键只要轻按一次就有效。
系统的五个键接于PA1 、PA3、PA2 、PA0、PA4,如果按键值有效则返回值的相应位为0,否则相应位为1。
4、温度采集子程序
热敏电阻灵敏度高,为了防止干扰及其它原因导致测出的温度值变化太快,引起控制部件频繁动作,温度采集采用滑动平均值滤波方法。
即在同一个通道上连续采集三个数据,取其中的中间值。
5、显示子程序
系统共有2位七段数码管显示及10个发光二极管显示。
数码管主要有6种状态需要显示:待机状态、出错显示、焖饭、保温、煮饭中及定时时间显示。
发光二极管显示所选择的功能、开始及保温状态。
功能显示需采用轮循方式,在按下开始键之前,开始灯闪烁。
进入保温状态后,保温指示灯亮。
LED显示程序由位码扫描子程序及数码显示状态选定子程序组成。
