实测实量技术交底(20201229191956)

建一项工程 铸一座丰碑
混凝土碳化深度及检测：
1.混凝土的碳化：是混凝土所受到的一种化学腐蚀。空气中CO2气渗透到混凝土内， 与其碱性物质起化学反应后生成碳酸盐和水，使混凝土碱度降低的过程称为混凝土碳 化，又称作中性化，其化学反应为:Ca(OH)2+CO2=CaCO3+H2O。
2.测碳化很简单:
① 在砼表面可采用适当的工具在测区表面形成直径约15mm的孔洞，其深度应大于混 凝土的碳化深度(大于10mm);
② 用洗耳球或小皮老虎吹掉灰尘碎屑，并不得用水擦洗; ③ 在凿开的砼表面滴或者喷1%的酚酞酒精溶液; ④ 用游标卡尺或碳化深度测定仪测定没有变色的砼的深度。
2.207J回弹仪
测强范围：10-60Mpa 标称冲击动能：2.207J （0.225Kgf.m) 弹击拉簧拉伸长度： 75±0.3mm 指针滑块的静摩擦力： 0.65±0.15N 弹击杆球面曲率半径SR： 25mm±1mm 回弹仪在钢砧上率定平 均回弹值Rm：80±2 外形尺寸：Φ 54×278mm 重量：≈1Kg
建一项工程 铸一座丰碑
垂直度实测
建一项工程 铸一座丰碑
平整度实测
建一项工程 铸一座丰碑
1.6 楼板厚度偏差（混凝土结构工程）
1.6.1 指标说明：反映同跨板厚度施工尺寸与设计图尺寸的偏差。 评判标准：[－5，10]mm。 1.6.2 测量工具：超声波楼板测厚仪（非破损）或卷尺（破损法）。 1.6.3 测量方法和数据记录： （1）一个楼层作为一个检验批，同一跨板作为1个实测区。每个实测区取3个样本点， 取点位置为板块斜对角线上三个点位，均匀分布。取三个测点平均值，作为计算点。 （2）测量所抽查跨板的楼板厚度，当采用非破损法测量时将测厚仪发射探头与接收 探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离，移动接 收探头，当仪器显示为最小值时，即为楼板的厚度；当采用破损法测量时，可用电钻 在板块中钻孔（需特别注意避开预埋电线管等），以卷尺测量孔眼厚度。1个实测值 作为判断该实测指标合格率的 1 个计算点。

施工测量方案技术交底1、工程概况工程采用现浇钢筋混凝土剪力墙结构体系,地下一层,地上二十四层。

建筑物定位由市勘察院在各楼楼外角定桩，水准点BM１位于现场临建东侧墙上，±0.000相当大沽标高4.000m，室内外高差0.45m。

2、测量仪器的配置3、控制点的布设1）根据勘测院给出的楼四角定位桩1-4，在施工现场每楼角增布2个控制桩距定位桩8m，以保证原控制桩被破坏后，仍能控制其轴线位置。

新控制点妥善保护好，定期巡视，施测前校核。

2）根据勘察院提供的高程标高（位于东城家园围墙南侧，BM1高程4.000米），将其导测至本现场办公室西南角勒角处，高程为3.600米，（相当于0.150米），并在警卫室旁钉一水准点，高程为3.000米（相当于-0.450米）。

5、控制线的布设1)基础施工轴线直接采用外控点两点通视直线投测法，向底板投测控制线，并由控制线引放出各部位轴线和模板线或其他控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。

2) ±0.000以上高程传递，各层的轴线控制线采用内控法通过楼板予留洞向上传递，内控点设在（A）轴向内1m，两房山轴线各向内1m处的两个交点。

各层楼板在相对应位置设100*100孔洞，内控放线用16kg线坠竖向往上传递，传递分五步进行，第一步自基础至首层地面，第二步至5层地面，第三步至10层地面，第四步至15层地面，第五步至楼顶，每层均采用首层统一高程点向上传递，不得逐层向上丈量，且层层校核，因±0.000以上结构采用竖向与横向一次性混凝土浇筑施工，在固定的竖向钢筋上抄测结构+0.5m控制点，以供结构施工标高控制，且必须校核无误。

3)在楼的四角轴线控制线位置用经纬仪打出竖向外控线，用外控线复核内控线。

4)以现场高程点导测至首层墙柱上，并标出+0.500水平控制线，以此线为基准，各层标高用钢尺向上传递后，用水准仪抄测至墙柱上，并弹出墨线，各层平面放出的细部轴线，特别是柱、剪力墙的控制线必须校核无误，以便检查结构浇筑质量和以后的进一步施工。

地面平整度测量示意图
室外
实测区1（卫生间）
十一、门窗安装实测实量验收标准
（一）室内门门框正、侧面垂直度
、指标说明：反映室内门门框正、侧面垂直程度。

、合格标准：4mm
、测量工具：2m靠尺
（二）厨卫间防水附加层
、指标说明：反映卫生间附加防水层施工质量合格程度。

、合格标准：
设置部位：厨卫间的侧排口、落水口、管道周边、阴阳角、烟道反坎、管井反坎、门框底等部位须设防水附加层。

防水附加层材料与防水层相同；
设置尺寸：防水附加层应从阴角开始上反和水平延伸各不小于250 mm 。

附加层四周实测区1
实测区2。

施工测量技术交底在创业火炬广场1#-3#楼及一期地下车库的施工现场，XXX进行了施工测量的技术交底记录。

交底包括准备工作、测量分项施工工艺流程、建立平面控制网及工程定位测量、建立高程控制网、施工测量技术控制措施和沉降观测。

以下是交底内容的详细记录：一、准备工作1、技术准备为确保施工测量控制的准确性，需要办理好城市坐标测量控制点、城市水准测量控制点、施工现场红线控制点的交接工作，并进行复核。

同时参与图纸会审，熟悉建筑、结构细部的平面、标高尺寸，进行施工图纸测量坐标的复核、换算工作，确保内业计算的准确性。

对于坐标点和水准点，需要进行校核观测，以保证正确的依据成果。

另外，需要了解施工现场总平面布置及各施工阶段的的现场布置情况，分析各施工工序交接平面、竖向的尺寸及标高变化情况，并根据施工现场踏勘具体情况确定建立轴线控制网与高程控制网的最佳方案。

最后，根据确定的平面控制和高程控制方案选择测量路线、测量方法、测量仪器、协作人员及测量所需材料，并准备所需测量工具、协作人员及技术资料。

2、现场准备为保证施工测量所需的现场材料到位及准备，需要保证现场平整、通视，清除影响测量定位的障碍物，并准备好保护控制桩所需的相关材料、人员。

三、建立平面控制网及工程定位测量在准备工作完成后，需要建立平面控制网及工程定位测量。

具体步骤包括：根据已确定的控制点，在现场建立平面控制网；对建筑物的主体结构进行测量，确定各楼层的平面位置；在控制网的基础上，进行建筑物的定位测量。

四、建立高程控制网建立高程控制网是为了保证施工过程中建筑物的高程位置准确无误。

具体步骤包括：根据已确定的控制点，在现场建立高程控制网；对建筑物的主体结构进行测量，确定各楼层的高程位置。

五、施工测量技术控制措施在施工测量过程中，需要采取一系列技术控制措施，以确保测量的准确性和可靠性。

这些措施包括：现场测量前的准备工作、测量仪器的校验和调试、现场测量的操作规范、现场数据处理的方法和技巧、现场数据的质量控制等。

外墙柱上下层模板接口 外墙上层模板支设时应伸入下 层柱墙至小200mm 控制要点：外墙柱浇砼时应在 外墙柱顶部外侧预留螺杆，做 为上层模板的支撑点，上层模 板需伸入下层柱墙200mm，以 免出现上下层柱位错位，施工 中要保证柱墙的垂直度。 检查方法：用眼观测。
模板上下口控制线、楼板预埋管线压槽

楼板厚度标准（-5，8） 同一跨板作为1个实测区。 每个实测区取1个样本点， 取点位置为该板跨中区域。 1个实测值作为判断该实 测指标合格率的1个计算 点。 控制要点：在支模过程中检 查模板的标高是否与设计 相符，对各楼板模板的标 高进行复核，保证标高的 正确，在浇砼过程中检查 砼浇捣时各板面的标高， 保证砼面的标高与设计标 高一致，浇砼中检查砼的 厚度是否与设计相同。 检查方法：打洞或仪器检查。
控制要点：支模中检查柱子及墙的垂直度并控制在3mm之内。 检查方法：用红外线水平仪放在柱及墙的一角整平，打开仪器，用 卷尺在同一垂直面上进行上下测量，是否上下数据一致，如不一 致用柱子两边的支撑进行调整，保证垂直度的准确。
顶板水平度、楼板厚度
顶板水平度标准（0，15） 使用激光扫平仪，在实测板跨内打出一 条水平基准线。分别测量4个角点/板跨 几何中心位砼顶板与水平基准线之间的 5个垂直距离。以最低点为基准点，计 算另外四点与最低点之间的偏差，最大 偏差值≤20mm时，5个偏差值（基准点 偏差值以0计）的实际值作为该实测指 标合格率的5个计算点。最大偏差值 ﹥20mm时，5个偏差值均按最大偏差值 计，作为该实测指标合格率的5个计算 点。 控制要点：在支模过程中检查梁标高位置 是否符合设计要求，关检查梁侧模及平 板模板的标高平整度及板的四周尺寸。 检查方法：检查板的平整度，支模中检查 梁及板的平整度用激光水准仪在实测板 跨内打出一条水平基准线。分别测量板 跨位内模板及梁与水平基准线之间垂直 距离

7.本工程的特点之一是建筑物为框架剪力墙结构，控制柱子和电梯井的垂直度是工程的难点。控制方法是对柱子从每层的控制线向柱子周围引50cm线；对电梯井，可向电梯井内引1米线，形成井子线，将激光铅垂仪置于井子线的交点上，进行竖向投测。结构施工阶段要在四个大阳角弹出垂直线并每层贯通以监测和保证结构的整体垂直度。每层允许误差不超过3mm，整体建筑物垂直度控制在20mm以内。
交底提要：
施工测量技术交底
交底内容：
一.对测量施工的总体要求
1搜集各种资料，通过建设单位了解建筑物的地上设施及地下管线情况。熟悉图纸，根据总平面图了解工程的总体布局与建筑物之间的定位关系，校核施工图轴线间的关系；测量记录做到原始、正确、完整、工整；测量计算依据正确、方法科学、严谨有序、步步校核、结果正确。测量成果严格执行规范要求。
三.精度要求
1用导线点定位和用控制点交汇定位时，测角测回差不超过40秒，测回之间误差不超过15秒。距离尽量用全站仪，如用钢尺时，量距精度应高于1/5000，贯通调整后的点位偏差不超过10mm。铅直线竖向投测精度不超过20mm。
2引测水准点闭合差不超过 ，抄平时所求两视线高差不超过5mm,求平均值使用，抄平误差不超过10mm。
沉降观测采用全站仪观测，观测时须注明观测的气象情况和荷载变化。
3主体结构完工后位移沉降观测由甲方委托有资质的单位进行。
五.竣工测量
工程完工后，由建设单位委托测绘院对工程进行竣工测量。
5.高程控制
标高的传递根据工程性质的精度要求，结合现场实际情况用水准仪根据给定水准点做闭合水准路线。符合精度要求后，将标高引入基坑内，以配合土方施工。基坑内的水准点均以导线及加密的高程控制网点为依据，用钢尺悬吊法或用附合和水准路线进行传递。工作面抄平时以两个水准点为后视，视线高取两后视平均值确定。将标高线投测在建筑物四周，基坑开挖至底部时，标高传递采用附和水准测量，经马道投测至槽底便于引测且不易破坏的地方，保护好后，为了准确无误再附和至原水准点，误差小于允许差值时方可使用。

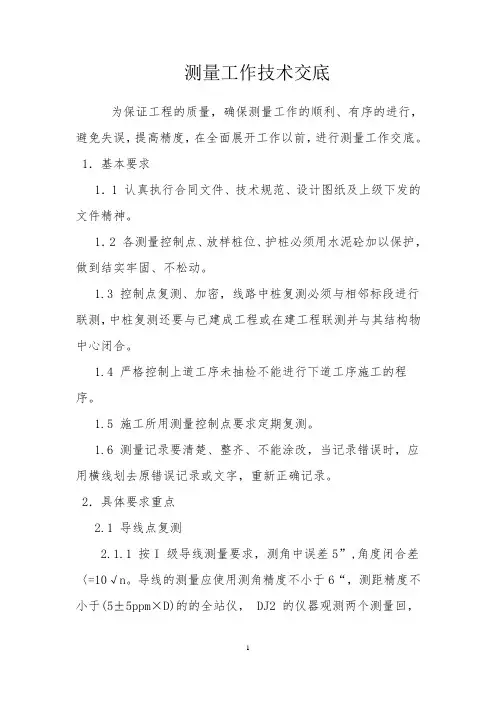

测量工作技术交底为保证工程的质量，确保测量工作的顺利、有序的进行，避免失误，提高精度，在全面展开工作以前，进行测量工作交底。

1．基本要求1．1 认真执行合同文件、技术规范、设计图纸及上级下发的文件精神。

1．2 各测量控制点、放样桩位、护桩必须用水泥砼加以保护，做到结实牢固、不松动。

1.3 控制点复测、加密，线路中桩复测必须与相邻标段进行联测，中桩复测还要与已建成工程或在建工程联测并与其结构物中心闭合。

1.4 严格控制上道工序未抽检不能进行下道工序施工的程序。

1.5 施工所用测量控制点要求定期复测。

1.6 测量记录要清楚、整齐、不能涂改，当记录错误时，应用横线划去原错误记录或文字，重新正确记录。

2．具体要求重点2.1 导线点复测2.1.1 按I 级导线测量要求，测角中误差5”,角度闭合差〈=10√n。

导线的测量应使用测角精度不小于6“，测距精度不小于(5±5ppm×D)的的全站仪， DJ2 的仪器观测两个测量回，DJ6 的仪器观测4 个测回。

在附合导线中，可以测量左角或右角，在闭合导线中均测内角。

2.1.2 测距要对向观测，相对中误差在1/15000 之内。

2.2 水准点复测2.2.1 按四等水准测量要求，用精度不低于S3 型的水准仪施测。

2.2.2 前后视距差不超过5 米，累计视距差不超过10 米。

2.2.3 相邻水准点之间闭合差按±6√n 毫米或±20√L 毫米精度要求。

2.2.4 相邻水准点之间测站数为偶数。

2.2.5 最小读数不能小于0.2 米。

2.2.6 采用往返或两台仪器同时测或改变仪器高法。

2.2.7 高差比较大的路段应注意前后摇尺。

2.3 复测报告内容2.3.1 交桩情况简介：应交点数、实交点数、桩位保存情况。

2.3.2 测量仪器合格证书、检定证书。

2.3.3 全部测量外业手簿。

2.3.4 实测边长、夹角、高差与理论计算值比较表。

符合夹角差绝对值小于10″、边长相对误差小于1/15000 两个条件为合格的导线点，符合高差之差绝对值小于6√n 毫米或20√L 毫米为合格水准点。

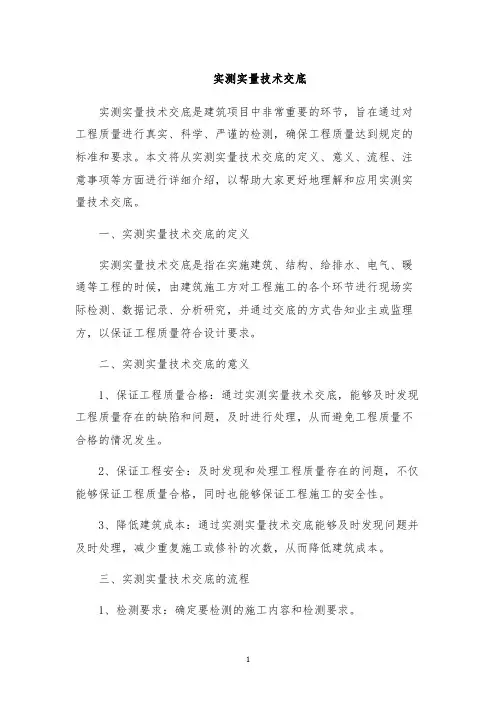

实测实量技术交底实测实量技术交底是建筑项目中非常重要的环节，旨在通过对工程质量进行真实、科学、严谨的检测，确保工程质量达到规定的标准和要求。

本文将从实测实量技术交底的定义、意义、流程、注意事项等方面进行详细介绍，以帮助大家更好地理解和应用实测实量技术交底。

一、实测实量技术交底的定义实测实量技术交底是指在实施建筑、结构、给排水、电气、暖通等工程的时候，由建筑施工方对工程施工的各个环节进行现场实际检测、数据记录、分析研究，并通过交底的方式告知业主或监理方，以保证工程质量符合设计要求。

二、实测实量技术交底的意义1、保证工程质量合格：通过实测实量技术交底，能够及时发现工程质量存在的缺陷和问题，及时进行处理，从而避免工程质量不合格的情况发生。

2、保证工程安全：及时发现和处理工程质量存在的问题，不仅能够保证工程质量合格，同时也能够保证工程施工的安全性。

3、降低建筑成本：通过实测实量技术交底能够及时发现问题并及时处理，减少重复施工或修补的次数，从而降低建筑成本。

三、实测实量技术交底的流程1、检测要求：确定要检测的施工内容和检测要求。

2、检测准备：准备必要的工具、仪器，并对工具、仪器进行校验。

3、检测施工：按照规定的要求对工程施工内容进行实际检测。

4、检测数据处理：对检测结果进行分析和处理，得出实测数据，并进行记录和整理。

5、检测报告编制：编制检测报告，包括检测的基本信息、方法、仪器、数据、结论等。

6、交底验证：将检测结果向业主或监理进行交底，并进行验证。

四、实测实量技术交底的注意事项1、在进行实测实量技术交底之前，应当对要检测的施工内容、检测要求、检测方法、检测仪器等进行充分的了解和准备。

2、在进行实测实量技术交底之前，应当先对检测仪器进行校验，保证仪器的准确性和可靠性。

3、在进行实测实量技术交底的过程中，应当按照规定的要求和流程进行操作，不得随意更改。

4、在进行实测实量技术交底的过程中，应当及时记录检测数据，并进行整理和归档，以备后期查阅和验证。

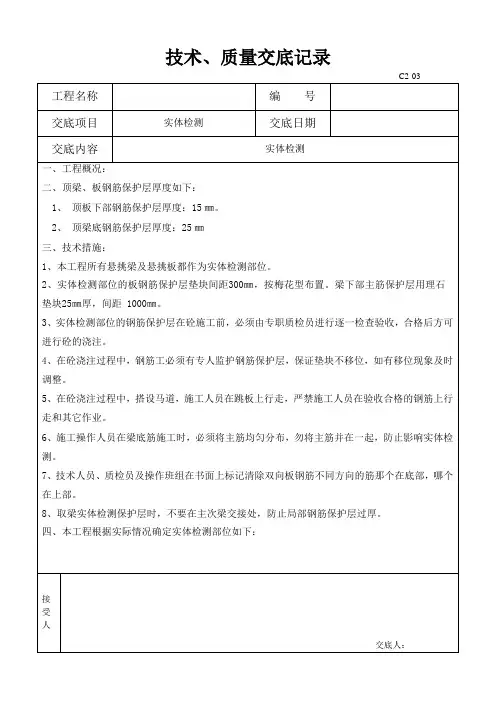

3、实体检测部位的钢筋保护层在砼施工前，必须由专职质检员进行逐一检查验收，合格后方可进行砼的浇注。
4、在砼浇注过程中，钢筋工必须有专人监护钢筋保护层，保证垫块不移位，如有移位现象及时调整。
5、在砼浇注过程中，搭设马道，施工人员在跳板上行走，严禁施工人员在验收合格的钢筋上行走和其它作业。
6、施工操作人员在梁底筋施工时，必须将主筋均匀分布，勿将主筋并在一起，防止影响实体检测。
250mm 3C20
10
十～十六
1-12轴与1-C～1-D轴
LLK6
25mm
200mm 3C20
11
十～十六层
1-C轴与1-2～1-3轴
LLK2
25mm
200mm 3C16
12
十～十六层
1-B轴与1-2～1-3轴
L1
25mm
200mm 3C20
13
十七～十八层
1-B轴与1-2～1-3轴
L1
25mm
200mm 3C20
1-A～1- B轴与1-9～1-11轴
C8@150mm
15mm
13-3轴
C8@180mm
15mm
接
收
人
交底人：
实体检测构件记录表
工程名称
工程地址
建筑面积、层数
17984.07m2
二十九层
结构型式
短肢剪力墙
施工单位
监理单位
序
号
检测部位
板类
最下层钢筋直径及间距
设计保护层厚度（mm）
15mm
8
五层
1-B～1-C轴与1-2～1-3轴
C8@200mm
15mm
9
五层
1-D～1-C轴与1-19～1-21轴

内装修中后砌隔墙等以原砼平台上控制线量测，室内铅垂线可用线坠投测，相
对中误差控制在 1/3000 以内。主要的 50 线应用外控 50 线同内部 50 线相校核误
差不能超过 3mm 方可使用，室内外水平线每 3 米两端高差控制在±1mm 以内，同
一水平线的标高误差控制在 3mm 以内，在不便于用水准仪的地方可用透明水管施
激光垂准仪，在以上各层顶板相应竖直位置留孔，留孔 200mm×200mm。
轴线投测的方法： 将铅垂仪架设在地面层钢板内控点上，接收靶放在投测楼层面的相应予留洞 口，架设好铅垂仪后，打开发光电源，将光线投测到所需楼层面上，调整激光束 到最小光斑，适当移动接收靶，将接收靶的“十”字交点。移至激光斑点上轻轻 转动铅垂仪照准部，激光斑合在接收靶上扫描成一圆弧，取其中心点为标准点， 再依次投测下一点，直至完毕然后用 J2 经纬仪架设在接收靶上，整平对中后，即 可依次投测出各主控制轴线，然后必须校核主轴线跨度及夹角，各边角需符合精 度要求才可测设其它轴线，墙板线、门洞线等误差不得超过规程规定。 （2）主体结构高程测量
高程测量是施工测量中的一个重要组成部分，是控制总高、层高、平整度的一
个重要依据。
技术负责人：
交底人：
注：本记录一式两份，一份交接受交底人，一份存档。
接交人：
.
.
表 C1-3
技术交底记录

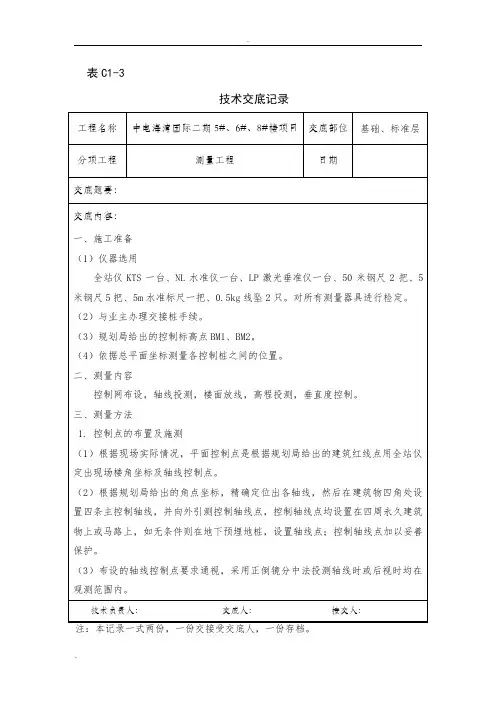

工程名称 中电海湾国际二期 5#、6#、8#楼项目 交底部位 基础、标准层
分项工程
测量工程
日期
交底题要：
交底内容：
技术负责人：
交底人：
注：本记录一式两份，一份交接受交底人，一份存档。
接交人：
.
.
表 C1-3
技术交底记录

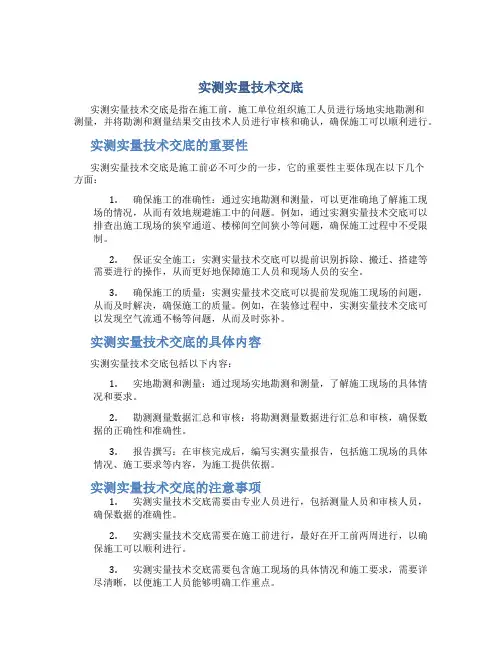

实测实量技术交底实测实量技术交底是指在施工前，施工单位组织施工人员进行场地实地勘测和测量，并将勘测和测量结果交由技术人员进行审核和确认，确保施工可以顺利进行。

实测实量技术交底的重要性实测实量技术交底是施工前必不可少的一步，它的重要性主要体现在以下几个方面：1.确保施工的准确性：通过实地勘测和测量，可以更准确地了解施工现场的情况，从而有效地规避施工中的问题。

例如，通过实测实量技术交底可以排查出施工现场的狭窄通道、楼梯间空间狭小等问题，确保施工过程中不受限制。

2.保证安全施工：实测实量技术交底可以提前识别拆除、搬迁、搭建等需要进行的操作，从而更好地保障施工人员和现场人员的安全。

3.确保施工的质量：实测实量技术交底可以提前发现施工现场的问题，从而及时解决，确保施工的质量。

例如，在装修过程中，实测实量技术交底可以发现空气流通不畅等问题，从而及时弥补。

实测实量技术交底的具体内容实测实量技术交底包括以下内容：1.实地勘测和测量：通过现场实地勘测和测量，了解施工现场的具体情况和要求。

2.勘测测量数据汇总和审核：将勘测测量数据进行汇总和审核，确保数据的正确性和准确性。

3.报告撰写：在审核完成后，编写实测实量报告，包括施工现场的具体情况、施工要求等内容，为施工提供依据。

实测实量技术交底的注意事项1.实测实量技术交底需要由专业人员进行，包括测量人员和审核人员，确保数据的准确性。

2.实测实量技术交底需要在施工前进行，最好在开工前两周进行，以确保施工可以顺利进行。

3.实测实量技术交底需要包含施工现场的具体情况和施工要求，需要详尽清晰，以便施工人员能够明确工作重点。

总结实测实量技术交底是施工前必不可少的一步，它可以确保施工的准确性、安全和质量，因此对于施工成败来说非常关键。

施工单位需要重视实测实量技术交底的工作，并保证实测实量报告的准确性和详细性。

主体实测实量技术交底记录根据实测实量执行细则的要求，我项目部将对各个单体内的各个分户室内区段进行全数量100%实测，并及时将测量结果、整改情况上报监理单位及项目经理部以单位工程作为一个大的实测分区，以建筑楼层平面图作为划分的依据，每户作为一个子分区，将每户内的各个房间自上而下按照天棚、墙体、地坪、门窗作为实测区。

实测内容的确定钢筋砼柱、剪力墙：主要检查构件的几何尺寸偏差、表面平整度、立面垂直度。

现浇混凝土板：主要检查构件的厚度、顶板水平度。

砖砌体工程：主要检查砌体的垂直度、平整度、方正度、砂浆饱满度、灰缝平直度、轴线偏差及门窗洞口偏差等。

抹灰工程：主要检查抹灰表面平整度、墙面垂直度、楼层净高度、顶板水平度、阴阳角方正、房间开间及进深偏差等。

实测实量的改进、提高从测量结果中分析薄弱环节；制定改进方案；落实改进方案到各班组；定期、定点、定项地进行单点改进；改进后进行复查、总结。

目前我们主要是主体阶段施工用成品的标签进行实测实量：第二尺第一尺3001200墙或柱地面墙柱截面尺寸测量示意第一尺第二尺地面柱柱垂直度测量示意墙垂直度测量示意墙地面墙长小于3米时，此尺取消第三尺第二尺第一尺顶板水平度测量示意楼板厚度测量示意凝土质量（主体阶段）合格标准：有无烂根、狗洞、露筋、涨模、蜂窝麻面、脚印等缺陷；有无修补、打磨、剔凿痕迹；二次浇筑砼构件成型质量。

目前主要是主体阶段施工暂不进行二次结构施工的实测实量交底，等二次结构工程开始后在进行交底检查各项要求1.1.检查要求根据本工程的实际情况，实测实量的工作从主体工程开始。

实测实量按分分户对所有实测区进行100%的实测。

对各分项工程的检查需随着现场的施工进度。

将实测实量纳入日常质量管理工作中，结合本工程具体情况，配备检查工具，包括：5m 钢卷尺、经纬仪、电子测距仪、水平标线仪、2m靠尺、塞尺、角尺、吊线、吊坠、拉线等。

项目部质量管理组要按照检查方案，对在施工工程进行实测实量检查，对检查结果进行总结、分析、评价。

一、钢筋原材取样1、资料进场检验和资料核验（1）资料进场后，应检验其规格、批量；并应检验其能否由同一牌号、同一炉罐号、同一交货状态的钢筋（材）构成。

（2）材质证明核验每批钢材一定附有证明该批钢材切合标准要乞降订货合同的质量证明书。

证明书中应注明：供方名称或厂标；需方名称；发货日期；合同号；牌号；标准号及水同样级；炉罐（批）号、交货状态；规格尺寸和级别；试验结果。

2、试样取样方法（ 1）同一厂别、同一炉罐号、同一规格、同一交货状态，每60t 为一批查收，不足 60t 也按一批计。

（ 2）每一查收批，任选两根钢筋，用切割机或切断机去掉头部约500mm后，在每根钢筋上切取一个拉伸试件、一个曲折试件（合计两个拉伸试件，两个曲折试件）。

拉伸试件长度：10a+200mm；曲折试件长度：5a+150mm；（ a—试件直径mm）。

并做好试件表记。

（ 3）登记台帐依据试验类型成立钢筋原材试样制作拜托台帐，台帐中应包含试样编号、种类、规格、牌号（级别）、厂别、代表数目、炉罐号、取样时间；在办理拜托后，填写拜托时间和委托编号；取回试验报告后，填写试验编号和结果；报告移交时，接收人署名并填写接收时间。

（ 4）拜托试验把试样送到签署合同的检测单位，并按检测单位的要求详尽填写相应的试验拜托合同单，做到笔迹清楚，方便辨识；拜托内容正确、齐备。

同时提交相应的目睹记录。

（ 5）检验结果和领取试验报告依据各单项试验（拉伸试验、曲折试验）的试验周期，项检测单位查问其结果能否合格，拉伸试验一般包含：折服点、抗拉强度、伸长率三个指标。

领取报告时，应仔细检验报告内容，假如发现与拜托内容不符或存在其余笔误，视不一样状况按检测单位的相应规定予以解决。

确认试验报告无误后，在检测单位的发文台帐上署名。

（ 6）移交实验报告把试验报告移交给项目技术资料管理人员，并要求接收人在试样拜托台帐上署名。

二、钢筋连结取样1、工艺检验（ 1）机械连结接头取样方法1）接头长度：接头试件套筒外每端预留200～ 250mm2）母材长度：每根长500mm，用无齿锯断料，保证接头平齐。

②同一墙/柱面作为1个实测区，累计实测实量20个实测区。

每个实测区从地面向上300mm和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。

（4）示例3）表面平整度（1）指标说明：反映层高范围内剪力墙、混凝土柱表面平整程度。

（2）合格标准：[0，8]mm（3）测量工具：2米靠尺、楔形塞尺（4）测量方法和数据记录：①剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。

累计实测实量20个实测区。

②当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。

按45度角斜放靠尺，累计测2次表面平整度。

跨洞口部位必测。

这2个实测值分别作为该指标合格率的2个计算点。

③当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。

跨洞口部位必测。

这3个实测值分别作为判断该指标合格率的3个计算点。

④混凝土柱：可以不测表面平整度。

（5）示例：4）垂直度（1）指标说明：反映层高范围内剪力墙、混凝土柱表面垂直的程度。

（2）合格标准：[0，8]mm（3）测量工具：2米靠尺（4）测量方法和数据记录：①剪力墙：任取长边墙的一面作为1个实测区。

累计实测实量20个实测区。

②当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部混凝土顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。

混凝土墙体洞口一侧为垂直度必测部位。

这2个实测值分别作为判断该实测指标合格率的2个计算点。

③当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm 和墙中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部混凝土顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。

混凝土墙体洞口一侧为垂直度必测部位。

3、横断面测量：横断面测量就是测出各桩号处垂直于中线两侧一定距离内地面变坡点的距离和高程。然后绘制成横断面图。在管径较小，地形变化不大，埋深较浅时一般不做横断面测量，只依据纵断面估算土方。
4、确定开挖边线，钉立边桩：由横断面设计图查得左右两侧边桩与中心桩的水平距离，施测时在中心桩处立方向架测出横断面位置，在断面方向上，用皮尺抬平量定A、B两点位置各钉立一个边桩，相邻断面同侧边桩的联线，为开挖边线，用石灰放出灰线，作开挖的界限。开挖边线的宽度是根据管径大小，埋设深度和土质等情况来确定。
9、导线方位角闭合差：±40√n ,n为测站数。
10、直接丈量测距的允许偏差应符合下表的规定。
直接丈量测距的允许偏差
序号
固定测桩间距（m）
允许偏差
1
<200
1/5000
2
200~500
1/10000
3
>500
1/20000
交底人签字：
日期：
接受人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份
5、没有经过标定的测量仪器不能使用。
6、加密的导线点或水准点要按规范护设好，发现碰动过的控制点不能使用。
注：本交底一式三份，班组、交底人、资料保管员各一份
测量施工技术交底

交底内容：
7、施工测量放养要进行复测。
8、水准点闭合差±√12（mm），式中L为水准点之间的水平距离，单位为km。
测量施工技术交底
施工单位：第1页共2页
工程名称
分项工程
交底内容：
1、中线测量：管线起止点定出以后，从线路起点开始量距，沿管道中线每隔20m钉一木桩。按照不同精度要求，可编号为0+020，0+040……，如遇地形变化的地方应设加桩，桩号用红漆写在木桩侧面。

一、平整度1.1饰而砖工程（平整度）检査数量:每10层至少抽取3层，每测层应抽查不少于10个墙而（优先考虑有门窗、过道洞口的）1）墙砖合格标准：（0,3） mm：2）每层楼取所有墙而实测，一面墙为一个测区。

墙而长度V4米，第1、2、3、5尺, 测4尺：当墙面长度米，第1、2、3、4、5、6尺，测6尺：当实测区墙而有门窗或过道洞口时，应在各洞口45度斜测1尺，洞口两边竖向各加测1尺。

3）地砖合格标准：（0,2） mm：4）每层楼取所有地而实测，一个自然间为一个测区，测3尺：客厅餐厅较大的地而中部需加测1尺。

1.2涂料工程（平整度）1）合格标准：（0,3） mm2）每层楼取所有墙而实测，一面墙为一个测区。

墙而长度V4米，第1、2、3、5尺, 测4尺：当墙面长度A4米，第1、2、3、4、5、6尺，测6尺。

当实测区墙面有门窗或过道洞口时，应在各洞口45度斜测1尺，洞口两边竖向各加测1尺。

(0, 2)mm二、垂直度2.1饰而砖工程（垂直度）检查数疑:每10层至少抽取3层，每测层应抽查不少于10个墙而（优先考虑有门窗、 过道洞口的）。

1）合格标准： 2）每层楼取所有墙而实测，一面墙为一个测区。

墙体长度＜3米时，同一而墙距两端 头竖向阴阳角约30cm 位巻，在墙一端靠尺底端距离地而20cm 位巻时测1次垂直度，在 墙另一端靠尺顶端距离磴顶板20cm 位置时测1次垂直度（优先选取有洞口的一侧），共 测量2次：墙体长度23米时，除墙两端测垂直度外，在墙几何中心附近位置加测1次垂直 度，共测量3次，此时若有门洞时在门洞两侧距离地面20cm 位置再分别测1次垂直度， 此时共测量5次（若门洞一侧离墙边距离＜50cm,则该侧门洞边无需额外测量，即只测疑 4次）。

2.2涂料工程（垂直度）1） 合格标准：（0, 3） mm2） 与饰而砖工程垂直度测量方法一样第二尺三. 阴阳角3・1饰面砖工程（阴阳角）1） 合格标准：0 3mm2） 每层楼取所看阴阳角实测，每一个阴角或阳角为一个测区，每个测两尺（按300mm-1500mm 分别测一次），每两尺作为一个该实测合格率的一个计算点。

四、砼结构工程
4.2.5 楼板厚度偏差（砼结构） 【合格标准】[-5，8]mm 【测量工具】超声波楼板测厚仪（非破损法）或钢卷 尺（破损法）
【图例演示】
五、砌体工程
5.1、选取原则：每层10个实测区
5.2、图例演示砌体工程实测内容 5.2.1 表面平整度（砌筑工程） 【合格标准】 [0，8]mm 【测量工具】 2米靠尺、楔形塞尺 【图形演示】
【测量工具】 目测，5米钢卷尺，水泥钢钉、铁锤 【图例演示】
六、设备安装工程
6.1、选取原则：所选楼层内具备条件的设备安装工程实测指标需全部检测
6.2、图例演示设备安装工程实测内容 6.2.1 座便预留排水管孔距偏差（设备安装） 【合格标准】 [0，15]mm 【测量工具】 5米钢卷尺 【图形演示】
20个实测区合格标准截面尺寸偏差58mm测量工具5m钢卷尺421截面尺寸偏差42图例演示砼结构工程实测内容图形演示四砼结构工程四砼结构工程合格标准08mm423垂直度砼结构422表面平整度砼结构图例演示测量工具2米靠尺楔形塞尺图例演示合格标准08mm测量工具2米靠尺四砼结构工程四砼结构工程424顶板水平度极差砼结构图例演示合格标准015mm测量工具激光测距仪2米靠尺四砼结构工程四砼结构工程425楼板厚度偏差砼结构图例演示合格标准58mm测量工具超声波楼板测厚仪非破损法或钢卷尺破损法五砌体工程五砌体工程51选取原则
二、总体要求
施工单位应按分户对分部分项工程的所有实测区进行100%实测实量并 建立分户/分层实测档案； 监理公司对施工单位实测数据按不低于60%的比例进行复测； 项目部及工程部专职质量工程师对监理公司复测数据按不低于30%的比 例进行复测； 一线公司应将经监理及公司相关部门复测后的实测数据作为对施工单位 付款及评估的重要参考依据；
