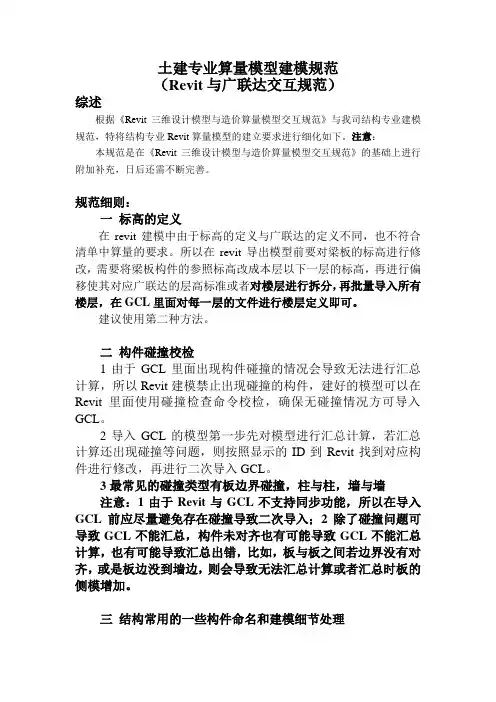

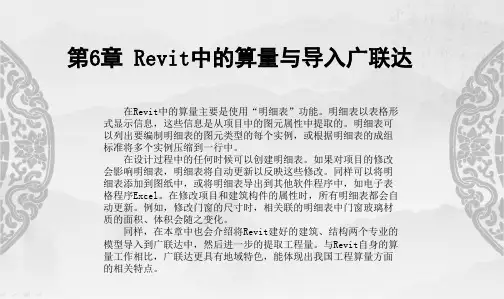

土建专业算量模型建模规范(Revit与广联达交互规范)综述根据《Revit三维设计模型与造价算量模型交互规范》与我司结构专业建模规范,特将结构专业Revit算量模型的建立要求进行细化如下。
注意:本规范是在《Revit三维设计模型与造价算量模型交互规范》的基础上进行附加补充,日后还需不断完善。
规范细则:一标高的定义在revit建模中由于标高的定义与广联达的定义不同,也不符合清单中算量的要求。
所以在revit导出模型前要对梁板的标高进行修改,需要将梁板构件的参照标高改成本层以下一层的标高,再进行偏移使其对应广联达的层高标准或者对楼层进行拆分,再批量导入所有楼层,在GCL里面对每一层的文件进行楼层定义即可。
建议使用第二种方法。
二构件碰撞校检1由于GCL里面出现构件碰撞的情况会导致无法进行汇总计算,所以Revit建模禁止出现碰撞的构件,建好的模型可以在Revit里面使用碰撞检查命令校检,确保无碰撞情况方可导入GCL。
2导入GCL的模型第一步先对模型进行汇总计算,若汇总计算还出现碰撞等问题,则按照显示的ID到Revit找到对应构件进行修改,再进行二次导入GCL。
3最常见的碰撞类型有板边界碰撞,柱与柱,墙与墙注意:1由于Revit与GCL不支持同步功能,所以在导入GCL前应尽量避免存在碰撞导致二次导入;2除了碰撞问题可导致GCL不能汇总,构件未对齐也有可能导致GCL不能汇总计算,也有可能导致汇总出错,比如,板与板之间若边界没有对齐,或是板边没到墙边,则会导致无法汇总计算或者汇总时板的侧模增加。
三结构常用的一些构件命名和建模细节处理本规范只考虑Revit建完模之后导入GCL的合法性,不考虑Revit本身出量的规则。
1 Revit建模时无需考虑模型的美观性,无需进行构件与构件之间的连接处理,特殊情况除外,如:厚度与板厚相同的暗梁,不能用板切梁,绘制完毕后必须取消连接,否则暗梁在GCL里面无法识别;斜柱穿过板时必须遵循柱切板,否则该柱无法出工程量(注意:revit绘制的斜柱导入GCL后无法识别成GCL的斜柱,将被定义成不规则的柱,且无法编辑)。

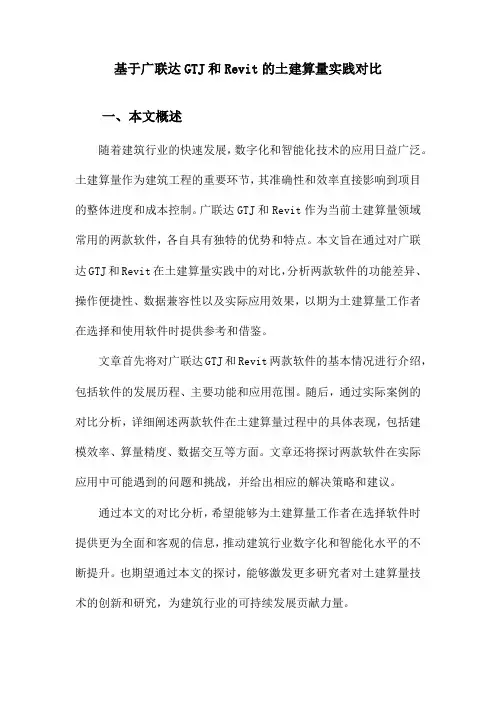

基于广联达GTJ和Revit的土建算量实践对比一、本文概述随着建筑行业的快速发展,数字化和智能化技术的应用日益广泛。
土建算量作为建筑工程的重要环节,其准确性和效率直接影响到项目的整体进度和成本控制。
广联达GTJ和Revit作为当前土建算量领域常用的两款软件,各自具有独特的优势和特点。
本文旨在通过对广联达GTJ和Revit在土建算量实践中的对比,分析两款软件的功能差异、操作便捷性、数据兼容性以及实际应用效果,以期为土建算量工作者在选择和使用软件时提供参考和借鉴。
文章首先将对广联达GTJ和Revit两款软件的基本情况进行介绍,包括软件的发展历程、主要功能和应用范围。
随后,通过实际案例的对比分析,详细阐述两款软件在土建算量过程中的具体表现,包括建模效率、算量精度、数据交互等方面。
文章还将探讨两款软件在实际应用中可能遇到的问题和挑战,并给出相应的解决策略和建议。
通过本文的对比分析,希望能够为土建算量工作者在选择软件时提供更为全面和客观的信息,推动建筑行业数字化和智能化水平的不断提升。
也期望通过本文的探讨,能够激发更多研究者对土建算量技术的创新和研究,为建筑行业的可持续发展贡献力量。

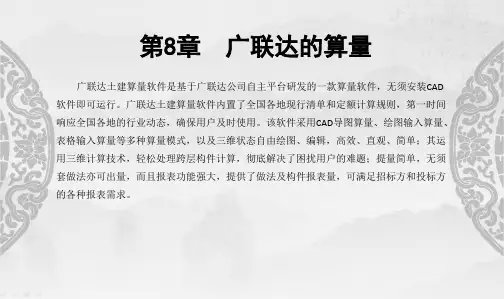

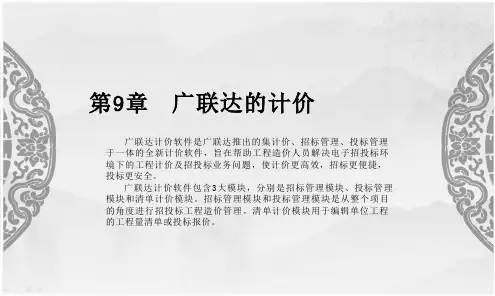

二、广联达GTJ软件介绍广联达GTJ(广联达钢筋算量软件)是一款专为建筑工程领域设计的钢筋算量软件。
该软件基于先进的计算机算法和丰富的工程数据库,为工程师提供了一套高效、精确的钢筋算量解决方案。
智能化识别:软件能够自动识别施工图纸中的钢筋信息,包括类型、规格、数量等,大大减少了人工输入和核对的工作量。
自动化计算:GTJ软件具备强大的计算功能,能够自动完成钢筋的交叉、连接、弯折等复杂计算,保证了计算的准确性和高效性。
可视化操作界面:软件界面设计直观易用,用户可以通过简单的操作完成复杂的算量任务,降低了操作难度,提高了工作效率。
多维度数据分析:GTJ软件提供了丰富的数据分析功能,用户可以从多个角度对钢筋算量结果进行深入分析,为工程设计提供有力支持。

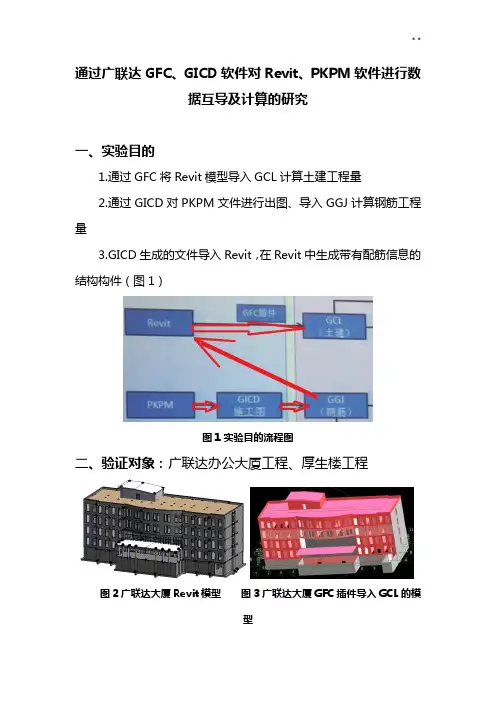

通过广联达GFC、GICD软件对Revit、PKPM软件进行数据互导及计算的研究一、实验目的1.通过GFC将Revit模型导入GCL计算土建工程量2.通过GICD对PKPM文件进行出图、导入GGJ计算钢筋工程量3.GICD生成的文件导入Revit,在Revit中生成带有配筋信息的结构构件(图1)图1实验目的流程图二、验证对象:广联达办公大厦工程、厚生楼工程图2广联达大厦Revit模型图3广联达大厦GFC插件导入GCL的模型图4 厚生楼Revit模型图5厚生楼GFC插件导入GCL的模型(显示梁)图6显示梁配筋的GICD软件工作界面图6 PKPM结构模型图7 GICD导入GGJ的模型图8 GICD模型导入到Revit中的模型(Revit中能以信息的形式展示配筋信息)图9 GICD模型导入到Revit在Revit中显示的配筋信息三、实验结果(一)广联达的GFC、GICD插件能较好的将非广联达文件导入到广联达文件中计算工程量,能够实现广联达和Revit、PKPM软件的对接。
对于Revit模型来说,要遵循一定的建模规则才能达到在GCL软件中计算工程量的目的。
具体如下:1、Revit建模的原则:1)Revit建模的详细程度应该与《建设工程工程量清单计价规范》及《预算定额》中工程量的计算规则相吻合。
2)至少按照LOD 300标准(等同于传统施工图和深化施工图层次,包括业主在BIM提交标准里规定的构件属性和参数等)建模。
包括的建筑构件有墙、散水、幕墙、建筑柱、门窗、屋顶、楼板、天花板、楼梯(含坡道、台阶)、电梯(直梯)等,结构构件有板、梁、柱、梁柱节点、墙、预埋及吊环、基础、基坑工程、柱、桁架、梁、柱脚等2、对Revit建模的详细要求:1)按照结构楼层分层建模如在广联达办公大楼项目中,建筑标高、结构标高见图10,应按照结构标高进行楼层划分,即:B1F标高为-4.400~-0.100,1F 标高为-1.100~3.800,2F标高为3.800~7.700,3F标高为7.700~11.600,4F标高为11.600~15.500。

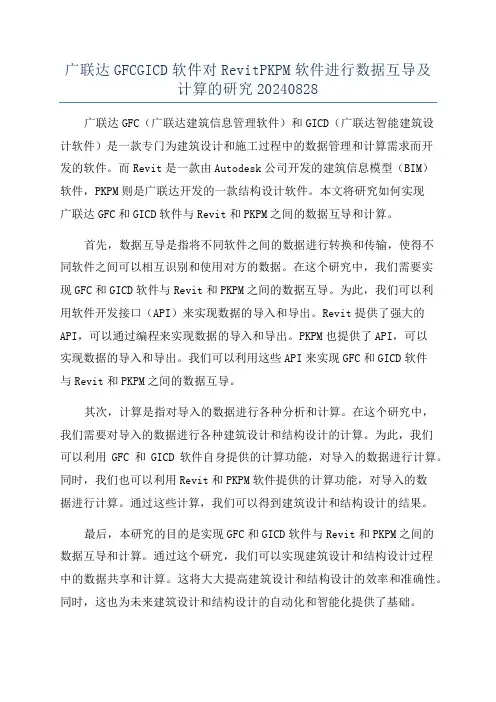

广联达GFCGICD软件对RevitPKPM软件进行数据互导及计算的研究20240828广联达GFC(广联达建筑信息管理软件)和GICD(广联达智能建筑设计软件)是一款专门为建筑设计和施工过程中的数据管理和计算需求而开发的软件。
而Revit是一款由Autodesk公司开发的建筑信息模型(BIM)软件,PKPM则是广联达开发的一款结构设计软件。
本文将研究如何实现广联达GFC和GICD软件与Revit和PKPM之间的数据互导和计算。
首先,数据互导是指将不同软件之间的数据进行转换和传输,使得不同软件之间可以相互识别和使用对方的数据。
在这个研究中,我们需要实现GFC和GICD软件与Revit和PKPM之间的数据互导。
为此,我们可以利用软件开发接口(API)来实现数据的导入和导出。
Revit提供了强大的API,可以通过编程来实现数据的导入和导出。
PKPM也提供了API,可以实现数据的导入和导出。
我们可以利用这些API来实现GFC和GICD软件与Revit和PKPM之间的数据互导。
其次,计算是指对导入的数据进行各种分析和计算。
在这个研究中,我们需要对导入的数据进行各种建筑设计和结构设计的计算。
为此,我们可以利用GFC和GICD软件自身提供的计算功能,对导入的数据进行计算。
同时,我们也可以利用Revit和PKPM软件提供的计算功能,对导入的数据进行计算。
通过这些计算,我们可以得到建筑设计和结构设计的结果。
最后,本研究的目的是实现GFC和GICD软件与Revit和PKPM之间的数据互导和计算。
通过这个研究,我们可以实现建筑设计和结构设计过程中的数据共享和计算。
这将大大提高建筑设计和结构设计的效率和准确性。
同时,这也为未来建筑设计和结构设计的自动化和智能化提供了基础。
综上所述,本研究将研究如何实现广联达GFC和GICD软件与Revit 和PKPM之间的数据互导和计算。
通过这个研究,我们可以实现建筑设计和结构设计过程中的数据共享和计算,提高设计效率和准确性。
三维设计模型与造价算量模型交互建模规范Revit 三维设计模型与造价算量模型交互建模规范广联达软件股份有限公司2014年 1月三维设计模型与造价算量模型交互建模规范目录1 总则 (3)1.1综述 ................................................................................................................................3 1.2依据 .. (3)1.3适用范围 (3)2 术语 (3)3 基本规定 ...............................................................................................................................4 3.1楼层定义3.2标高体系3.3原点定位3.4分层定义绘制图元3.5参照绘制4图元建模规范4.1图元建模规范总说明4.2主体构件绘制规范4.3装修构件绘制规范4.4基础构件绘制规范4.5零星构件绘制规范5 构件建模规范5.1构件命名5.25.3......................................................................................................................24 ........ ......................................................................................................24内外墙体定义 ..............................................................................................................24附录构件定义标识及替代方案 . (25)三维设计模型与造价算量模型交互建模规范1 总则1.1综述为有效的实现三维设计模型和造价算量模型的交互承接,对三维设计建模做相应约束, 以实现三维设计模型与下游造价模型无缝衔接。
广联达算量模型与Revit土建三维设计模型建模交互规范【包络】,算量时已经处理,所以不需要重复设置;2)外墙绘制一个外墙面一个内墙面,内墙只绘制内墙面;4、建议建议建议装修部分在GCL软件中绘制,GCL提供有专业构件以及智能布置等多种绘制方式,可以快速完成绘制。
5.3.2墙裙、踢脚图元绘制规范1、墙裙墙裙、、踢脚踢脚绘制方式绘制方式在revit中没有墙裙构件,为了实现建模的形象化,我们用墙饰条来代替绘Revit导入广联达GCL建模交互规范第15页/共21页制,点式绘制在墙上。
2、墙裙墙裙、、踢脚踢脚属性设置属性设置墙裙的高度应该是【0,10000】之间的整数。
墙裙的厚度值应该是【0,1000】之间的整数。
注:墙裙的相对标高偏移不能超出墙的标高范围,通过设置与墙的偏移值的设置墙裙与墙边线外相切。
3、墙裙墙裙、、踢脚踢脚注意事项注意事项外墙上需要布置一个外墙裙和一个内墙裙,内墙上均是内墙裙。
墙裙与墙的边线不能重叠,如下图墙裙边线延伸到墙里面了,否则墙裙会导出不规则体。
图5.3.1墙裙嵌入墙内示例GCL软件不支持在墙属性上直接加饰条的墙裙绘制方法,如下图所示。
图5.3.2墙饰条设置方式Revit导入广联达GCL建模交互规范第16页/共21页5.3.3天棚、楼地面图元绘制规范1、天棚、楼地面图元绘制方式天棚、楼地面图元绘制方式在revit中没有天棚、楼地面构件,为了实现建模的形象化,我们用板面层来代替绘制。
2、楼地面属性设置楼地面属性设置在楼板中(包含结构、建筑)定义面层,结构层上边的是楼地面,下面的是天棚,不勾选包络(如下图)。
图5.3.3天棚、楼地面属性设置示例注:当有多个面层的时候取其之和,但是楼地面的厚度值范围应该在【0,10000】之间的整数。
3、注意事项注意事项天棚、楼地面是否是规则体取决于板是否规则体(参照板),软件暂不支持不规则天棚、楼地面的建模。
5.3.4独立柱装修、单梁装修图元绘制规范1、独立柱装修图元绘制方式独立柱装修图元绘制方式在柱族、梁族里在管理页签下点对象样式添加装饰子类别,将柱、梁族里梁表面绘制的装饰部分的子类别选项选为装饰。
⼴联达算量模型与Revit钢筋三维设计模型建模交互规范201608版Revit导⼊⼴联达GGJ 建模交互规范⼴联达软件股份有限公司2016年4⽉⽬录1总则 (1)1.1综述 (1)1.2依据 (1)2术语 (1)2.1构件 (1)2.2构件图元 (1)2.3线性构件 (1)2.4⾯式构件 (1)2.5点式构件 (2)3基本规定 (2)3.1建模⽅式 (2)3.2原点定位 (2)3.3构件命名 (2)3.4按层绘制图元 (2)3.5同⼀种类构件不应重叠(详见5.2.1节) (2)3.6链接Revit (2)3.7楼层定义 (3)3.8处理范围 (3)4构件命名规范 (3)4.1Revit族类型命名规则 (3)4.2Revit构件材质 (4)5图元绘制规范(导⼊实体) (5)5.1应⽤范围: (5)5.1.1由Revit绘制的模型 (5)5.1.2由盈建科以下插件转化⽽来的Revit模型 (5)5.2图元绘制规范总说明 (5)5.2.1同⼀种类构件不应重叠 (5)5.3主体构件绘制规范 (6)5.3.1墙图元绘制规范 (6)5.3.2板图元绘制规范 (6)5.3.3梁、连梁图元绘制规范 (7)5.3.4柱图元绘制规范 (7)6图元转化规范(导⼊实体及配筋) (7)6.1应⽤范围: (7)6.2应⽤⽅式: (8)6.3主体构件配筋转化范围: (10)6.3.1墙构件配筋转化范围 (10)6.3.2板构件配筋转化范围 (10)6.3.3梁、连梁构件配筋转化范围 (10)6.3.4柱构件配筋转化范围 (12)1总则1.1综述BIM发展⽬前处于快速发展阶段,上游的BIM模型如果不能很好的传递、应⽤到下游,则会严重阻碍BIM的持续发展。
为有效的实现BIM设计模型和造价算量模型的交互承接,并可延续应⽤到施⼯及运维阶段,特制定本规范。
1.2依据根据设计规范、国内清单定额计算规则规范要求,结合国内设计⾏业制图特点及相关设计、造价软件,制定本规范。
广联达算量模型与Revit 土建三维设计模型交互建模规范2.0广联达软件股份有限公司2014年5月目录1 总则 (4)1.1综述 (4)1.2依据 (4)1.3适用范围 (4)2 术语 (4)3 基本规定 (5)3.1楼层定义 (5)3.2标高体系 (5)3.3原点定位 (5)3.4分层定义绘制图元 (5)3.5参照绘制 (5)4图元建模规范 (6)4.1图元建模规范总说明 (6)4.1.1重叠绘制 (6)4.1.2线性构件封闭性 (8)4.1.3竖井开洞 (9)4.1.4门窗绘制 (9)4.1.5模型缝隙(捕捉绘制) (10)4.1.6草图编辑 (10)4.2主体构件绘制规范 (11)4.2.1墙、保温墙图元绘制规范 (11)4.2.2板图元绘制规范 (12)4.2.3梁、圈梁、连梁图元绘制规范 (13)4.2.4柱图元绘制规范 (14)4.2.5门窗图元绘制规范 (14)4.2.6过梁图元绘制规范 (15)4.2.7楼梯绘制规范 (16)4.3装修构件绘制规范 (16)4.3.1墙面绘制规范 (16)4.3.2墙裙图元绘制规范 (17)4.3.3踢脚图元绘制规范 (18)4.3.4天棚、楼地面图元绘制规范 (18)4.3.6保温层图元绘制规范 (19)4.4基础构件绘制规范 (20)4.4.1独立基础图元绘制规范 (20)4.4.2条形基础图元绘制规范 (20)4.4.3桩承台图元绘制规范 (20)4.4.4桩基础绘制规范 (20)4.4.5筏板基础绘制规范 (21)4.4.6集水坑图元绘制规范 (21)4.4.7垫层图元绘制规范 (21)4.5零星构件绘制规范 (22)4.5.1挑檐图元绘制规范 (22)4.5.2雨蓬图元绘制规范 (22)4.5.3栏板、压顶图元绘制规范 (22)4.5.4散水图元绘制规范 (23)4.5.5台阶图元绘制规范 (23)4.5.6栏杆扶手图元的绘制规范 (23)4.5.7坡道图元绘制规范 (24)5 构件建模规范 (24)5.1构件命名 (24)5.2构件材质 (24)5.3构件标高 (25)5.4构件断面尺寸 (25)5.5内外墙体定义 (25)附录A 构件定义标识及替代方案 (26)1 总则1.1综述为有效的实现三维设计模型和造价算量模型的交互承接,对三维设计建模做相应约束,以实现三维设计模型与下游造价模型无缝衔接。
广联达BIM5D与Revit土建、幕墙模型交互建模规范V2.1广联达软件股份有限公司2015年08月10日目录广联达BIM5D与Revit土建大类模型交互建模规范V2.0 (1)一、概述 (3)二、对于系统族 (3)三、对于替代族 (6)四、对于自定义族 (8)1、方式一:工程文件中已含有自定义族 (8)2、方式二、工程文件中不含有自定义族 (15)五、模糊匹配附表 (18)一、概述Autodesk Revit与广联达BIM5D交互插件使用*.E5D格式为导出文件的格式,对建模本身无过多要求。
但为更好复用模型,将模型成功导入BIM5D平台,建模人员需注意两点,并严格执行1.土建、幕墙、粗装修、钢结构、场地、措施、轨交车站各专业必须采用同一套标高体系;2.土建、幕墙、粗装修、钢结构、场地、措施、轨交车站各专业模型【项目基点】必须统一且与机电等其他专业完全一致;Revit对族的定义比较灵活,为使导入BIM5D中的模型符合设计人员的初衷,在Revit 建模阶段,设计人员需按本规范要求,对Revit中的部分图元属性重新定义。
本建模规范适用:土建、幕墙、粗装修、钢结构、场地、措施、轨交车站各专业建模应用。
二、对于系统族在Revit插件中,已对系统族进行分类划分,属性信息也进行了详细匹配,故在Revit 中绝大部分系统族的属性与BIM5D中的专业类型构件可以达到一一对应,无需任何修改,导出E5D后导入BIM5D,自动识别。
2.1插件中属性配置信息例如:Revit中墙族,无需更改任何信息,导入BIM5D后显示的构件类型即为墙。
此类族多为系统族。
如下图所示:2.2 Revit中墙族2.3 BIM5D中专业构件类型显示墙2、结构类Revit中结构类的族,如梁、墙、柱、板等族无需任何修改,画好模型后可以直接导出E5D格式,导入BIM5D中便可与专业构件类型一一对应族对应情况可参看下表第一步:点击构件属性【编辑类型】;第二步:在弹出【类型属性】对话框点击【复制】;第三步:【新名称】处填写构件类型,例如“过梁”。
Revit导入广联达GCL 建模交互规范广联达软件股份有限公司2015年6月目录1总则 (1)1.1综述 (1)1.2依据 (1)2术语 (1)2.1构件 (1)2.2构件图元 (1)2.3线性构件 (1)2.4面式构件 (1)2.5点式构件 (1)2.6不规则体 (2)3基本规定 (2)3.1建模方式 (2)3.2原点定位 (2)3.3构件命名 (2)3.4按层绘制图元 (2)3.5同一种类构件不应重叠(详见5.1.2节) (2)3.6链接Revit (2)3.7楼层定义 (2)4构件命名规范 (3)4.1Revit族类型命名规则 (3)4.2Revit构件材质 (5)4.3内、外墙属性 (6)5图元绘制规范 (6)5.1图元绘制规范总说明 (6)5.1.1按层绘制图元............................................................... 错误!未定义书签。
5.1.2同一种类构件不应重叠 (6)5.1.3线性图元封闭性 (6)5.1.4附属构件和依附构件 (7)5.1.5草图编辑 (7)5.1.6捕捉绘制 (7)5.1.7墙顶部、底部附着板顶板底(或者附着屋顶) (8)5.2主体构件绘制规范 (8)5.2.1墙、保温墙图元绘制规范 (8)5.2.2板图元绘制规范 (9)5.2.3梁、圈梁、连梁、过梁图元绘制规范 (10)5.2.4柱图元绘制规范 (11)5.2.5门窗图元绘制规范 (12)5.2.6楼梯绘制规范 (13)5.3装修构件绘制规范 (13)5.3.1墙面、保温层绘制规范 (13)5.3.2墙裙、踢脚图元绘制规范 (14)5.3.3天棚、楼地面图元绘制规范 (16)5.3.4独立柱装修、单梁装修图元绘制规范 (16)5.4基础构件绘制规范 (17)5.4.1独立基础图元绘制规范 (17)5.4.2条形基础图元绘制规范 (17)5.4.3桩承台图元绘制规范 (17)5.4.4桩基础绘制规范 (17)5.4.5筏板基础绘制规范 (18)5.4.6集水坑图元绘制规范 (18)5.4.7垫层图元绘制规范 (18)5.5零星构件绘制规范 (19)5.5.1挑檐图元绘制规范 (19)5.5.2雨蓬图元绘制规范 (19)5.5.3栏板、压顶图元绘制规范 (19)5.5.4散水图元绘制规范 (20)5.5.5台阶图元绘制规范 (20)5.5.6栏杆扶手图元的绘制规范 (20)5.5.7坡道图元绘制规范 (21)1总则1.1综述BIM发展目前处于快速发展阶段,上游的BIM模型如果不能很好的传递、应用到下游,则会严重阻碍BIM的持续发展。
为有效的实现BIM设计模型和造价算量模型的交互承接,并可延续应用到施工及运维阶段,特制定本规范。
1.2依据根据设计规范、国内清单定额计算规则规范要求,结合国内设计行业制图特点及相关设计、造价软件,制定本规范。
2术语2.1构件构件是对建筑工程中某一具体构件所具有的属性的描述,是预先定义的某类建筑图元描述的集合体。
2.2构件图元构件图元是建筑工程中实际的具体构件的应用,软件产品中表现为绘图界面的模型,每个图元都对应有自己的构件。
2.3线性构件可以在长度方向上拉伸的构件图元,称为线性构件,如墙、梁、条形基础等。
2.4面式构件厚度方便不可以被拉伸,水平可以多个方向被拉伸的构件图元,称为面式构件,如现浇板。
2.5点式构件本身断面不能被拉伸,高度可以被修改的构件图元,称为点式构件,如柱、独立基础。
2.6不规则体不能判断为可编辑的点、线、面构件的图元体,称为不规则体。
不规则体导入到广联达土建算量BIM专版GCL2013后,在GCL2013中不能编辑和修改。
3基本规定3.1建模方式1)尽量不在REVIT中使用体量建模和内建模型方法建模。
2)不推荐使用草图编辑;3.2原点定位为了更好的进行协同工作和碰撞检测工作以及实现模型向下游有效传递各专业在建模前,应统一规定原点位置并应共同严格遵守。
3.3构件命名应符合构件命名规范(详见4.1节)。
3.4按层绘制图元尽量按照构件归属楼层,分层定义、绘制各楼层的构件图元。
3.5同一种类构件不应重叠(详见5.1.2节)3.6Revit外部连接的文件必须绑定到主文件后才能导出。
3.7楼层定义按照实际项目的楼层,分别定义楼层及其所在标高或层高,所有参照标高使用统一的标高体系;4构件命名规范4.1R evit族类型命名规则专业(A/S)-名称/尺寸-砼标号/砌体强度-GCL构件类型字样举例:S-厚800-C40P10-筏板基础说明:A—代表建筑专业,S—代表结构专业;名称/尺寸——填写构件名称或者构件尺寸(如:厚800);4.3内、外墙属性内、外墙属性定义:墙构件定义界面,选择“编辑类型”,弹出窗体后选择“功能”属性项,其属性值有“内部”、“外部”两个属性值,按照内外墙选择相应的是内部还是外部即可(见下图)。
5图元绘制规范5.1图元绘制规范总说明5.1.1同一种类构件不应重叠1)墙与墙不应平行相交;2)梁与梁不应平行相交;3)板与板不应相交;4)柱与柱不应相交。
5.1.2线性图元封闭性线性图元(墙、梁等)只有中心线相交,才是相交,否则算量软件中都视为没有相交,无法自动执行算量扣减规则。
5.1.3附属构件和依附构件附属构件和依附构件必须绘制在他们所附属和依附的构件上,否则会因为找不到父图元而无法计算工程量(如:门、窗、过梁必须依附在墙体上,集水坑必须绘制到筏板基础上)。
5.1.4草图编辑Revit的草图编辑非常灵活,比如墙的编辑轮廓。
编辑轮廓的时候可以在墙体内开洞,也可以在墙体外再增加局部墙,虽然导出标准可以处理,但会转化为异型墙。
如图所示:此种画法不推荐,这样情况最好绘制成两道墙,否则导出之后为不规则墙属性等是不可以编辑的。
5.1.5捕捉绘制绘制图元时,应使用捕捉功能并捕捉到相应的轴线交点或者相交构件的相交点或相交面处,严禁人为判断相交点或相交面位置,以免视觉误差导致图元位置有所偏差,造成工程量错误;如下图所示,板与板之间存在缝隙。
注意事项:目前发现出现此类问题较多的是板(板与线状构件、板与面状构件)、墙(墙与点状构件、墙与线状构件、墙与面状构件)、台阶等构件。
5.1.6墙顶部、底部附着板顶板底(或者附着屋顶)平板和直墙相交时,墙顶部、底部不需要进行附着操作,斜板和墙相交时,需要顶部、底部附着,导出为不规则墙不能编辑。
5.2主体构件绘制规范5.2.1墙、保温墙图元绘制规范1.墙的绘制方式墙支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧。
2.墙属性设置墙族类型中严禁出现“保温墙/栏板/压顶”字样。
功能属性值选择外部、基础墙、挡土墙、檐底板,导入GCL之后为外墙。
功能属性值选择内部、核心竖井,导入GCL之后为内墙。
注:非功能墙(即基本墙)绘制的时候,功能属性只能选择内部和外部。
3.注意事项以下方式绘制的墙图元导出均是不规则的且属性不可以编辑:1)编辑墙轮廓a.墙的任意一边是用样条曲线绘制的,导入GCL2013之后墙是不规则体。
b.墙的任意一边是用椭圆、半椭圆绘制的,导入GCL2013之后墙是不规则体。
c.在墙上用编辑轮廓开洞口。
2)墙附着板、屋顶底部或者顶部墙附着板、屋顶之后,墙的顶面或者底面会被板切成带斜坡的,导入GCL2013之后墙是不规则体(如下图)。
墙导出之后图5.2.3 多种草图编辑的复杂墙示例5.2.2板图元绘制规范1、板的绘制方式板支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、椭圆、半椭圆、拾取线、拾取墙、拾取支座。
2、板属性设置族类型中严禁出现“垫层/桩承台/散水/台阶/挑檐/雨篷/屋面/坡道”的字样板结构层厚度不应该设置为零,且不应该勾选包络选项,板厚输入范围应该是在(0,10000)之间的整数。
3、板上洞口绘制规范在板上可以用竖井、楼板洞口剪切(按面、垂直)、直接绘制带洞口的板,推荐画法用直接绘制带洞口的板(如下图)。
图5.2.4 板洞口绘制示例4、注意事项在revit中设置的斜板导入到GCL之后显示和revit不一致,这样做的目的是将板导出标准的可以编辑的,对工程量没有影响(如下图)。
图5.2.5 板导入土建算量之后差异显示示例5.2.3梁、圈梁、连梁、过梁图元绘制规范1、梁的绘制方式梁支持直线、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、半椭圆、拾取线。
2、梁属性的设置族类型中严禁出现“连梁/圈梁/过梁/基础梁/压顶/栏板”的字样。
矩形截面梁,截面高度、截面宽度的数值应该设置在(0,200000)之间的整数。
圆形截面梁,梁的板半径数值应该设置在(1,5000)之间的整数。
3、注意事项1)梁与板相交时,尽量不要用修改/连接命令,连接之后可能导致图元截面很复杂,导出之后为不规则体属性不可以编辑。
图5.2.6 梁板连接剪切示例2)过梁应该按照门窗洞口去绘制,一般绘制在门窗洞口上方或者下方,如下图。
图5.2.7 过梁绘制示例5.2.4柱图元绘制规范1、柱的绘制方式放置柱(垂直柱、斜柱),还有在建筑柱中心放置结构柱。
2、柱属性的设置族类型中严禁出现“桩”的字样。
矩形截面柱、截面高度、截面宽度的数值应该设置在(1,50000)之间的整数。
圆形截面柱、梁的半径数值应该设置在(1,50000)之间的整数。
3、注意事项Revit中的斜柱导入GCL之后不会和GCL中斜柱进行匹配,会导成不规则柱。
柱顶部、底部附着楼板、屋顶、天花板、梁等构件时,导入GCL按未附着之前形状导入。
5.2.5门窗图元绘制规范1、门窗绘制方式按照墙点式布置。
2、门窗属性设置在GCL当中门窗必须依赖于墙的存在而存在,所以要求门窗框的厚度不能超出墙的厚度,门窗的底标高不能超出墙高的范围,否则门窗非法,无法导入GCL。
3、注意事项在revit中门窗的显示比较形象,但GCL中只是门窗洞口的实际洞口的尺寸,门窗框和造型不会导入到GCL中,但是不影响工程量的计算,如下图所示。
图5.2.8 门窗导入差异显示示例如果门窗所在的墙是不规则体,那么无论门窗本身是否是标准构件,导入GCL之后均是不规则门窗属性不可以编辑。
飘窗(目前软件只解析了凸窗中的凸窗-斜切)导入之后只有顶板、底板和窗,窗台板不会导入。
如果窗族中的模型在墙上有空心融合,且没有洞口,需要在类型名称标注"装饰作用"字段。
5.2.6楼梯绘制规范1、楼梯绘制方式按照构件绘制楼梯(推荐采用)。
按照草图绘制楼梯。
楼梯构件包含(上下梯段板,梯段梁,休息平台,及休息平台下平台梁)。
上述构件在Revit中创建组并命名。
