最全挡土墙讲解挡土墙，这个在建筑和土木工程领域中扮演着重要角色的结构，可能对于非专业人士来说有些陌生。

但实际上，它在我们的生活中无处不在，默默地发挥着重要作用。

想象一下，当你走在陡峭的山坡旁，或者看到高速公路边的斜坡，那些防止土石滑落、保持地形稳定的结构，就是挡土墙。

那么，什么是挡土墙呢？简单来说，它是一种用来抵抗土体侧压力，防止土体变形失稳的构造物。

挡土墙的类型多种多样，常见的有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙、锚杆挡土墙等等。

重力式挡土墙，顾名思义，主要依靠自身的重力来维持稳定。

它通常由块石、混凝土或毛石混凝土等材料筑成，结构简单，施工方便，但自重大，对地基承载力要求较高。

这种挡土墙适用于高度较低、地质条件较好的场合。

悬臂式挡土墙则由立壁和底板组成，它的结构轻巧，能节省材料，但对钢筋和混凝土的用量有一定要求。

在一些空间有限、需要节省用地的地方，悬臂式挡土墙常常能发挥出优势。

扶壁式挡土墙可以看作是悬臂式挡土墙的加强版，通过增设扶壁来增强墙体的稳定性和抗弯能力。

它适用于更高的挡土墙工程。

锚杆挡土墙是依靠锚杆的锚固力来维持墙体的稳定。

这种挡土墙结构轻巧，能适应较大的变形，常用于高边坡防护等工程。

在设计和建造挡土墙时，需要考虑多个因素。

首先是地质条件，不同的地质情况会影响挡土墙的选型和基础设计。

比如，在软弱地基上，可能就不太适合建造重力式挡土墙。

其次是土压力的计算，这是确定挡土墙尺寸和结构强度的关键。

土压力的大小和分布受到土体性质、墙高、填土坡度等多种因素的影响。

此外，挡土墙的排水设计也至关重要。

如果排水不畅，墙后的水压力会增加，导致挡土墙的稳定性下降。

因此，通常会在挡土墙中设置排水孔，并在墙后铺设排水材料，如碎石、砂等，以迅速排除积水。

施工过程也是确保挡土墙质量的关键环节。

在施工前，要做好场地清理和平整工作，确保基础坚实。

施工过程中，要严格按照设计要求进行材料的选用和施工工艺的控制。

比如，混凝土的浇筑要保证密实，钢筋的布置要符合规范。

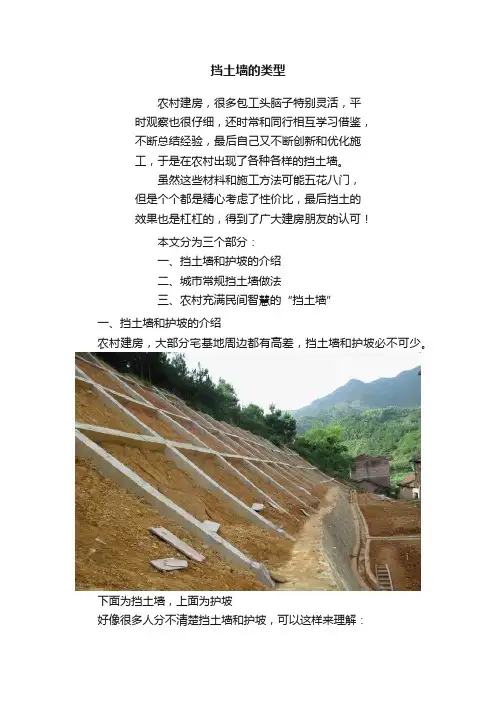

挡土墙的类型农村建房，很多包工头脑子特别灵活，平时观察也很仔细，还时常和同行相互学习借鉴，不断总结经验，最后自己又不断创新和优化施工，于是在农村出现了各种各样的挡土墙。

虽然这些材料和施工方法可能五花八门，但是个个都是精心考虑了性价比，最后挡土的效果也是杠杠的，得到了广大建房朋友的认可！本文分为三个部分：一、挡土墙和护坡的介绍二、城市常规挡土墙做法三、农村充满民间智慧的“挡土墙”一、挡土墙和护坡的介绍农村建房，大部分宅基地周边都有高差，挡土墙和护坡必不可少。

下面为挡土墙，上面为护坡好像很多人分不清楚挡土墙和护坡，可以这样来理解：护坡不受力，主要为了防止斜坡泥土风化和冲刷，通常为各种建材铺砌和植物栽植，造价比较便宜；挡土墙需要强力，主要为了防止侧面土方崩塌，通常材料为各种石头和钢筋混凝土等材料，造价很贵；有的人看到城里的钉子户，四周都被挖空了，房子高高在上，也没有再做挡土墙，可房子依然稳稳当当。

钉子户高高在上，四周没有挡土墙于是为了省钱，存在侥幸心理，想不做挡土墙和护坡。

其实，就算好多房子做了挡土墙，因为各种原因没做好，导致的后果也很严重，搞不好房倒人死，到时候后悔都来不及。

如下图，房子下方挡土墙崩塌，还好房子没事，人员和财物都没有受损。

墙塌了，还好房子没事不过下面的图，这家就没那么幸运了。

房子沿马路修建，因为挡土墙损坏，房子随着土一起滑落到下方，房子虽然没有倒塌，但也基本上是报废了。

房子也随着土，一起滚下山坡为了防止悲剧，为了住得更安心，绝大部分人都会选择做挡土墙。

虽然都是为了挡土，但是农村和城市就是差别很大，做法也完全不同。

二、城市常规挡土墙做法挡土墙和护坡，在城市两者都是完全分开的，但是在农村通常就合二为一，一切以实用为导向！同样是挡土墙的做法，城市出于公众安全，又是政府投资，所以不仅仅是施工规范，而且还会提前做好地质勘探，然后进行科学设计和计算，最后才组织施工，不仅坡上建排水沟，而且挡土墙上也会修导水孔。

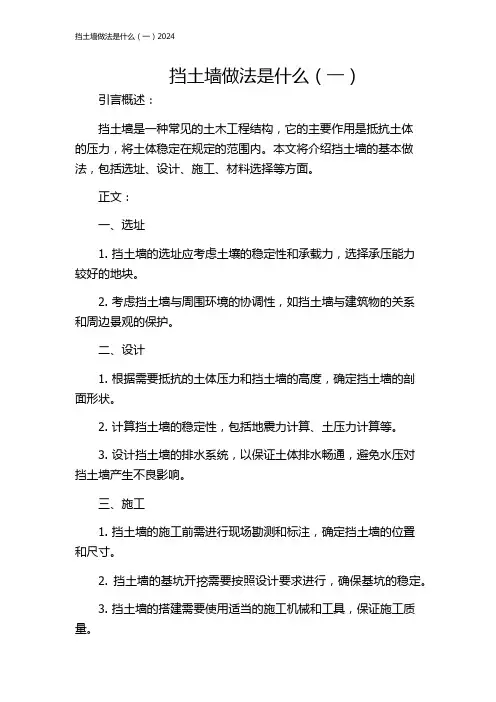

挡土墙做法是什么（一）引言概述：挡土墙是一种常见的土木工程结构，它的主要作用是抵抗土体的压力，将土体稳定在规定的范围内。

本文将介绍挡土墙的基本做法，包括选址、设计、施工、材料选择等方面。

正文：一、选址1. 挡土墙的选址应考虑土壤的稳定性和承载力，选择承压能力较好的地块。

2. 考虑挡土墙与周围环境的协调性，如挡土墙与建筑物的关系和周边景观的保护。

二、设计1. 根据需要抵抗的土体压力和挡土墙的高度，确定挡土墙的剖面形状。

2. 计算挡土墙的稳定性，包括地震力计算、土压力计算等。

3. 设计挡土墙的排水系统，以保证土体排水畅通，避免水压对挡土墙产生不良影响。

三、施工1. 挡土墙的施工前需进行现场勘测和标注，确定挡土墙的位置和尺寸。

2. 挡土墙的基坑开挖需要按照设计要求进行，确保基坑的稳定。

3. 挡土墙的搭建需要使用适当的施工机械和工具，保证施工质量。

4. 挡土墙的护面处理需要选择合适的材料，如混凝土、石材等，以增加挡土墙的美观性和抗风化能力。

四、材料选择1. 挡土墙的主要材料可以是混凝土、钢筋、土工合成材料等，根据设计要求选择合适的材料。

2. 材料的质量要求和施工材料的验收标准需要符合相关工程规范和标准。

五、运维与监测1. 挡土墙建成后需要进行定期维护和检查，确保其正常工作。

2. 建立挡土墙的监测系统，监测挡土墙的变形和应力变化，及时发现问题并采取相应措施。

总结：挡土墙的做法包括选址、设计、施工、材料选择等多个方面。

合理选址、科学设计、精确施工和合适的材料选择将保证挡土墙的稳定性和使用寿命。

运维与监测也是挡土墙工程的重要环节，确保挡土墙长期正常运行。

悬臂式、扶壁式挡土墙1、引用文件《普通混凝土配合比设计规程》JGJ55-2011《普通混凝土拌合物性能试验方法标准》GB/T50080-2002《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009 《通用硅酸盐水泥》GB 175-2007《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-2011 《水泥胶砂强度检验方法（ⅠSO 法）》GB/T17671-1999 《钢筋机械连接通用技术规程》JGJ107-2010 《公路工程质量检验评定标准》JTGF80/1-2004 2、施工准备 2.1概述悬臂式挡土墙由底板和固定在底板上的直墙构成，主要靠底板上的填土重量来维持稳定的挡土墙，主要由立壁、趾板及踵板三个钢筋混凝土构件组成。

悬臂式挡土墙构造简单，施工方便，能适应较松软的地基，墙高一般在6m-9m 之间。

面坡常用1：0.02～1：0.05斜坡，具体坡度值将根据立板的强度和刚度要求确定。

背坡可直立。

墙顶的最小厚度通常采用20～25cm 。

当墙高较高时，宜在立板下部将截面加厚。

踵板采用等厚,趾板端部厚度可减薄,但不小于0.30m 。

当墙高较大时，立壁下部的弯矩较大，钢筋与混凝土的用量剧增，此时建议采用扶壁式挡土墙。

扶壁式挡土墙，由底板、立板、扶壁组成。

立板常为等厚,间距常取墙高的1/3~1/2,厚度约为间距的1/8~1/6,但不小于0.3m 。

凸榫：为提高挡土墙抗滑稳定的能力，底板设置凸榫。

为使凸榫前的土体产生最大的被动土压力，墙后的主动土压力不因设凸榫而增大。

2.2作业条件钢管、木方、新型节能对称拉杆、2cm 厚泡沫板、3mm厚三合板、悬臂式挡土墙扶壁式挡土墙槽钢、模板等材料准备齐全。

钻孔灌注桩各种质量指标检验合格桩头进行截除，截除后的桩顶标高应符合设计要求，清理桩头并报检测单位进行检测。

2.3材料及机具主体材料为碎石、钢筋，应符合设计级配要求；选用的水泥、砂、及外加剂等原材料应符合设计要求，并按相关规定进行检验。

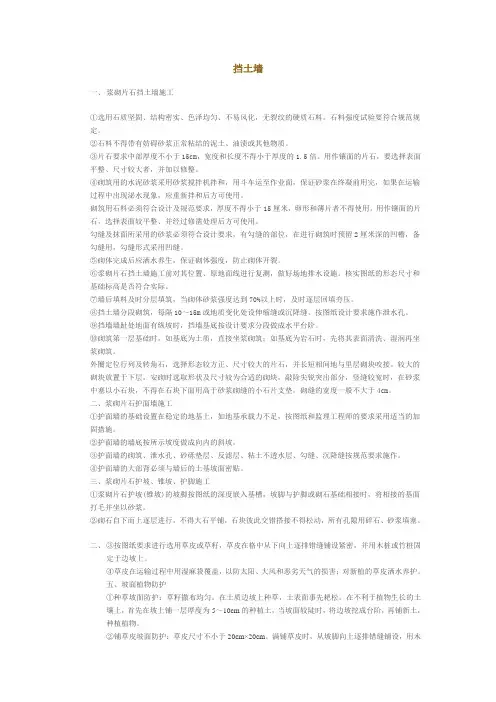

挡土墙一、浆砌片石挡土墙施工①选用石质坚固、结构密实、色泽均匀、不易风化，无裂纹的硬质石料。

石料强度试验要符合规范规定。

②石料不得带有妨碍砂浆正常粘结的泥土、油渍或其他物质。

③片石要求中部厚度不小于15cm，宽度和长度不得小于厚度的1.5倍。

用作镶面的片石，要选择表面平整、尺寸较大者，并加以修整。

④砌筑用的水泥砂浆采用砂浆搅拌机拌和，用斗车运至作业面，保证砂浆在终凝前用完，如果在运输过程中出现泌水现象，应重新拌和后方可使用。

砌筑用石料必须符合设计及规范要求，厚度不得小于15厘米，卵形和薄片者不得使用。

用作镶面的片石，选择表面较平整、并经过修凿处理后方可使用。

勾缝及抹面所采用的砂浆必须符合设计要求，有勾缝的部位，在进行砌筑时预留2厘米深的凹槽，备勾缝用，勾缝形式采用凹缝。

⑤砌体完成后应洒水养生，保证砌体强度，防止砌体开裂。

⑥浆砌片石挡土墙施工前对其位置、原地面线进行复测，做好场地排水设施。

核实图纸的形态尺寸和基础标高是否符合实际。

⑦墙后填料及时分层填筑，当砌体砂浆强度达到70%以上时，及时逐层回填夯压。

⑧挡土墙分段砌筑，每隔10～15m或地质变化处设伸缩缝或沉降缝。

按图纸设计要求施作泄水孔。

⑨挡墙墙趾处地面有纵坡时，挡墙基底按设计要求分段做成水平台阶。

⑩砌筑第一层基础时，如基底为土质，直接坐浆砌筑；如基底为岩石时，先将其表面清洗、湿润再坐浆砌筑。

外圈定位行列及转角石，选择形态较方正、尺寸较大的片石，并长短相间地与里层砌块咬接。

较大的砌块放置于下层，安砌时选取形状及尺寸较为合适的砌块，敲除尖锐突出部分，竖缝较宽时，在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。

砌缝的宽度一般不大于4cm。

二、浆砌片石护面墙施工①护面墙的基础设置在稳定的地基上，如地基承载力不足，按图纸和监理工程师的要求采用适当的加固措施。

②护面墙的墙底按所示坡度做成向内的斜坡。

③护面墙的砌筑、泄水孔、砂砾垫层、反滤层、粘土不透水层、勾缝、沉降缝按规范要求施作。

挡土墙各种案例及做法最全（一）引言概述：
挡土墙是一种常见的土木工程结构，用于解决土方工程中的护坡和护岸问题。

本文将介绍一系列挡土墙的案例及其具体做法。

这些案例包括不同类型的挡土墙，如重力式挡土墙、挡土墙带挤土墙、挤土挡土墙等。

通过本文的介绍，读者可以了解到各种挡土墙的设计原则、施工方法以及需要注意的问题。

一、重力式挡土墙
1. 重力式挡土墙的原理和特点
2. 重力式挡土墙的设计要点
3. 重力式挡土墙的施工步骤
4. 重力式挡土墙的材料选用和构造方式
5. 重力式挡土墙的维护与管理
二、挡土墙带挤土墙
1. 挡土墙带挤土墙的应用场景
2. 挡土墙带挤土墙的设计原则
3. 挡土墙带挤土墙的施工流程
4. 挡土墙带挤土墙的加固措施
5. 挡土墙带挤土墙的可行性和经济性分析
三、挤土挡土墙
1. 挤土挡土墙的工作原理和适用范围
2. 挤土挡土墙的特点和优势
3. 挤土挡土墙的设计考虑因素
4. 挤土挡土墙的施工步骤和技术要点
5. 挤土挡土墙的变形控制和维护方法
四、其他类型的挡土墙
1. 锚喷挡土墙的介绍和应用
2. 桩墙挡土墙的原理和特点
3. 土工格栅挡土墙的设计和施工案例
4. 混凝土板桩挡土墙的优缺点分析
5. 网壳式挡土墙的设计要点和使用效果
总结：
通过对各种挡土墙案例及其做法的介绍，我们可以看到每种类型的挡土墙都有其独特的设计原则和施工方法。

设计和施工时应根据具体情况选择最适合的挡土墙类型，并注意施工过程中的质量控制和变形控制。

挡土墙的设计和施工需要专业知识和经验的支持，以确保其稳定性和安全性。

挡土墙我们总是挖了这座山,又填了那个坑。

我们把他的脚挖断，又不让他瘸腿，我们又给他做了个很不自然的假肢，不让他倒下……这就是挡土墙！第一部分、基本概念及分类1、挡土墙的事故案例2、基本概念3、挡土墙的分类1、挡土墙的事故案例挡土墙的事故案例挡土墙的事故案例挡土墙的事故案例挡土墙的事故案例挡土墙的事故案例3 、挡土墙墙体材料分类(1)按挡土墙的设置位置(2)按挡土墙墙体材料(3)按断面的几何形状及受力特点(1)、按挡土墙的设置位置分类a、路堤墙b、路肩墙c、路堑墙d、山坡墙(2)、按挡土墙墙体材料分类a、石砌挡土墙（或其他砌块）b、混凝土挡土墙（或毛石混凝土）c、钢筋混凝土挡土墙（成本较高）d、钢板挡土墙（工程时间较快）第二部分、常用挡土墙介绍常用挡土墙的形式、定义、特点和使用范围1、重力式挡土墙2、悬壁（臂）式挡土墙3、扶壁（臂）式挡土墙4、锚杆、锚定板式挡土墙5、桩板式挡土墙6、土钉墙7、加筋挡土墙1、重力式挡土墙图示：重力式挡土墙定义：重力式挡土墙一般用块石、砖或素混凝土（毛石混凝土）筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于h<6m的低挡土墙。

例例重力式挡土墙特点：1.结构简单，施工方便；2.施工工期短；3.能就地取材；4. 对地基承载力要求高；5.工程量大，沉降量大。

适用范围：地层稳定、开挖土石方时不会危及相邻建筑物安全的地段，墙高h<6m且地基承载力较高地段。

重力式挡土墙受力原理重力式挡土墙图集需用参数：(1)墙身截面形式(2)土力学参数：a 、填料内摩擦角b 、基地摩擦系数(3)墙高(4)墙顶荷载(5)根据挡墙重要程度和现场情况再做适当的调整。

图集选用：挡土墙图集重力式挡土墙基本构造1、墙身(1)、墙背构造要求(2)、墙面构造要求(3)、墙顶构造要求(4)、护栏2、基础3、排水设施4、沉降缝和伸缩缝重力式挡土墙墙背：根据墙背倾斜方向的不同，墙身断面形式可分为仰斜、垂直、俯斜和衡重式等几种．如图示。

挡土墙设计一、挡土墙的分类及用途为防止路基填土或山坡土体坍塌而修筑的承受土体侧压力的墙式构造物，称为挡土墙。

在公路工程中，它广泛地用于支撑路堤填土或路堑边坡，以及桥台、隧道洞口和河流堤岸等处。

路基工程中，挡土墙的建筑费用较高，故路基设计时，应与其他可能的工程方案进行技术经济比较，择优选定。

公路工程中的挡土墙主要按下述几种方法进行分类。

按照挡土墙设置的位置，挡土墙可分为：路堑墙、路堤墙、路肩墙和山坡墙等类型，如图2-5-1所示。

按照结构形式，挡土墙可分为：重力式挡土墙、锚定式挡土墙、薄壁式挡土墙、加筋土挡土墙等。

按照墙体材料，挡土墙可分为：石砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙、钢板挡土墙等。

挡土墙各部分名称如图2-5-1a)所示。

靠回填土或山体的一侧面称为墒背；外露的一侧面称为墙面．也称墙胸；墙的顶面部分称为墙顶；墙的底面部分称为基底或墙底；墙面与墙底的交线称为墙趾；墙背与墙底的变线称为墙踵；墙背与铅垂线的夹角称为墙背倾角a。

挡土墙设置位置不同，其用途也不相同。

路堑墙设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度(图2-5-1a)。

路堤墙设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积(图2-5-1b)。

路肩墙设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。

它还可以保护临近路线的既有的重要建筑物(图2-5-1c)。

沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施(图2-5-1d)。

山坡墙设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡(图2-5-1e、图2-5-1f)。

为一个整体。

在这个整体中起控制作用的是填土与拉筋之间的摩擦力。

面板的作用是阻挡填土坍落挤出，迫使填土与拉筋结合为整体。

加筋土挡土墙属于柔性结构，对地基变形适应性大，建筑高度大，具有省工、省料、施工方便、快速等优点，适用于填土路基。

引言概述：砖砌挡土墙是一种常见的土木工程结构，它由砖块和土壤构成，被广泛应用于建筑、道路和水利工程等领域。

该类型的墙体具有良好的稳定性和耐久性，在土方工程中起到重要的支撑和保护作用。

本文将详细介绍砖砌挡土墙的做法，包括材料准备、挡土墙设计、施工方法、墙体稳定性分析以及养护维修等方面。

正文内容：1.材料准备1.1砖块：选择符合标准的砖块，常见的有红砖和空心砖，根据工程设计选择合适规格的砖块。

1.2土壤：挡土墙使用的土壤应具备一定的可塑性和黏土含量，同时考虑土壤的排水性和抗冻性等因素。

1.3墙体背填料：常用的背填料有碎石、碎砖和碎石土等，根据设计要求选择合适的背填料。

2.挡土墙设计2.1墙体结构：挡土墙通常由挡土面、垫层、背填料和排水系统等部分构成，设计时应根据土方的高度、土壤类型和工程要求确定合适的墙体结构。

2.2土方加载计算：根据土方的重力和活动荷载计算挡土墙的承载能力，确保挡土墙在正常使用情况下的稳定性和安全性。

3.施工方法3.1基础处理：挡土墙的基础应采取合适的处理方式，如挖坑、与土壤相接等，确保基础的稳固和墙体的整体性。

3.2砌筑墙体：按照设计要求和施工工艺进行砖砌工作，保证墙体的垂直度和水平度，减小墙体的倾斜和裂缝等问题。

3.3背填料安排：背填料应按照设计方案要求进行合理的安排，保证背填料的均匀性和稳定性。

3.4排水系统：挡土墙应设置合理的排水系统，包括排水管道、防渗网和透水处理等，确保土壤排水通畅，减小背填料的压力。

4.墙体稳定性分析4.1考虑力学因素：在挡土墙设计过程中应考虑土壤的侧向压力、土坡的稳定性和地震等因素对墙体稳定性的影响。

4.2补强措施：根据设计要求和地质条件，采取合适的补强措施，如设置挡土墙墙脚柱和墙体剪力墙，提升墙体的整体稳定性。

5.养护维修5.1养护期间：新建挡土墙在施工后需要经过一定的养护期，根据工程要求进行适当的灌浆和养护保护，确保墙体的稳定性和完整性。

5.2维修管理：挡土墙在使用过程中需要进行定期的巡查和维修管理，及时处理墙体的破损和变形问题，确保墙体的正常功能。

砖砌挡土墙做法砖墙：应使用符合设计要求的粘土砖或混凝土砖。

钢材：应使用符合设计要求的钢材，如角钢、槽钢等。

测量放线：按照设计要求，对挡土墙的位置进行测量放线。

材料准备：按照设计要求准备足够的砖、砂浆、钢材等材料。

施工设备：准备施工设备，如搅拌机、吊车等。

基础施工：按照设计要求，进行基础施工。

基础应埋入地面以下不小于设计要求的深度。

墙体砌筑：按照设计要求的尺寸和形状，进行墙体砌筑。

应使用符合要求的砖和砂浆，确保墙体牢固、美观。

钢筋连接：如果设计要求使用钢材，应按照要求进行钢材的连接。

钢筋应按照要求焊接牢固，确保结构稳定。

墙体抹灰：在墙体砌筑完成后，进行抹灰处理。

抹灰应使用符合要求的砂浆，确保墙体表面光滑、美观。

墙体装饰：在抹灰完成后，可以进行墙体装饰。

可以使用涂料、瓷砖等材料进行装饰。

施工前应仔细阅读设计图纸和技术文件，了解施工要求和注意事项。

施工过程中应采取安全措施，如佩戴安全帽、穿工作服等。

施工过程中应注意环境保护，如控制噪音、减少扬尘等。

挡土墙是用来支撑和固定填土坡面，防止其下滑或坍塌的一种建筑物。

在公路、铁路、水利、矿山等基础设施建设过程中，挡土墙砌筑质量控制至关重要。

本篇文章将探讨挡土墙砌筑质量控制措施。

设计准备：在进行挡土墙砌筑前，需要进行充分的设计准备。

根据工程地质条件、填土材料性质、填土高度和坡度等因素，确定挡土墙的形状、尺寸和材料。

施工队伍选择：选择具有丰富施工经验和专业技术的施工队伍，确保挡土墙砌筑施工质量和安全。

施工机械和材料准备：根据设计要求，准备相应的施工机械和材料。

例如，水泥、砂、石等原材料，以及钢筋、模板等构配件。

施工现场布置：合理布置施工现场，确保施工顺利进行。

在施工前，需要对施工现场进行清理和平整，为挡土墙砌筑施工创造良好的条件。

基础施工：挡土墙基础是支撑整个挡土墙的重要部分。

在施工过程中，需要确保基础深度和强度符合设计要求，保证挡土墙的稳定性和安全性。

墙体施工：墙体施工是挡土墙砌筑的关键环节。

挡土墙就是路基常见得支挡结构,根据其所处位置与结构形式等得不同分为不同类型。

那么挡土墙得分类、构造要求都有哪些?各种不同结构形式得挡土墙图纸又该怎么瞧呢?瞧完下面这些,您才真正认识挡土墙.挡土墙得介绍▉定义挡土墙就是指支承路基填土或山坡土体、防止填土或土体变形失稳得构造物。

▉各部分得名称在挡土墙横断面中,与被支承土体直接接触得部位称为墙背；与墙背相对得、临空得部位称为墙面;与地基直接接触得部位称为基底;与基底相对得、墙得顶面称为墙顶；基底得前端称为墙趾；基底得后端称为墙踵.▉应用范围路基在遇到下列情况时可考虑修建挡土墙1、陡坡地段；2、为避免大量挖方及降低边坡高度得路堑地段;3、可能产生塌方、滑坡得不良地质地段;4、高填方地段;5、水流冲刷严重或长期受水浸泡得沿河路基地段；6、为节约用地、减少拆迁或者少占用农田得地段;7、为保护重要建筑物、生态环境或其她特殊需要得地段。

挡土墙得分类▉按挡土墙得位置来分划分:路堑挡土墙:设置在路堑边坡底部,主要用于支撑开挖后不能自行稳定得山坡，同时可减少挖方数量,降低挖方边坡得高度.ﻫ路肩挡土墙：设置在路肩部位,墙顶就是路肩得组成部分，其用途与路堤墙相同。

它还可以保护临近路线得既有得重要建筑物。

路堤挡土墙:设置在高填土路提或陡坡路堤得下方,可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚,减少填方数量,减少拆迁与占地面积。

山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑得覆盖层、破碎岩层或山体滑坡。

浸水挡土墙：沿河路堤,在傍水得一侧设置挡土墙,可以防止水流对路基得冲刷与侵蚀,也就是减少压缩河床得有效措施.▉按照挡土墙得结构形式划分(这里只涉及几种常见得挡土墙):重力式挡土墙:就是以挡土墙自身重力来维持挡土墙在土压力作用下得稳定。

它就是我国目前常用得一种挡土墙。

常见得重力式挡土墙高度一般在5～6 ｍ以下,大多采用结构简单得梯形截面形式,对于超高重力式挡土墙(一般指6ｍ以上得挡墙)即有半重力式、衡重力式等多种形式。

挡土墙是路基常见的支挡结构，根据其所处位置和结构形式等的不同分为不同类型。

那么挡土墙的分类、构造要求都有哪些？各种不同结构形式的挡土墙图纸又该怎么看呢？看完下面这些，你才真正认识挡土墙。

挡土墙的介绍▉定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

▉各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。

▉应用范围路基在遇到下列情况时可考虑修建挡土墙1. 陡坡地段；2. 为避免大量挖方及降低边坡高度的路堑地段；3. 可能产生塌方、滑坡的不良地质地段；4. 高填方地段；5. 水流冲刷严重或长期受水浸泡的沿河路基地段；6. 为节约用地、减少拆迁或者少占用农田的地段；7. 为保护重要建筑物、生态环境或其他特殊需要的地段。

挡土墙的分类▉按挡土墙的位置来分划分：路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。

路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。

它还可以保护临近路线的既有的重要建筑物。

路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。

山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡。

浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施。

▉按照挡土墙的结构形式划分（这里只涉及几种常见的挡土墙）：重力式挡土墙：是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。

它是我国目前常用的一种挡土墙。

常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。
