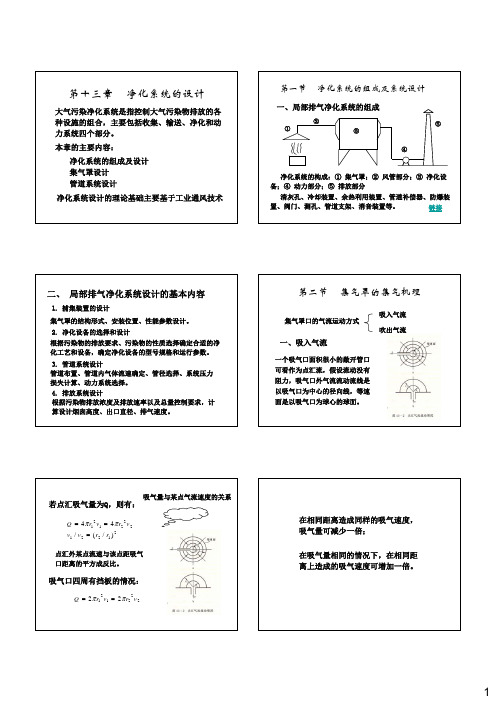

第十三章净化系统的设计大气污染净化系统是指控制大气污染物排放的各种设施的组合，主要包括收集、输送、净化和动力系统四个部分。
本章的主要内容：净化系统的组成及设计集气罩设计管道系统设计净化系统设计的理论基础主要基于工业通风技术第一节净化系统的组成及系统设计一、局部排气净化系统的组成①②④⑤净化系统的构成：①集气罩；②风管部分；③净化设备；④动力部分；⑤排放部分③清灰孔、冷却装置、余热利用装置、管道补偿器、防爆装置、阀门、测孔、管道支架、消音装置等。
链接二、局部排气净化系统设计的基本内容1. 捕集装置的设计集气罩的结构形式、安装位置、性能参数设计。
2. 净化设备的选择和设计根据污染物的排放要求、污染物的性质选择确定合适的净化工艺和设备，确定净化设备的型号规格和运行参数。
3. 管道系统设计管道布置、管道内气体流速确定、管径选择、系统压力损失计算、动力系统选择。
4. 排放系统设计根据污染物排放浓度及排放速率以及总量控制要求，计算设计烟囱高度、出口直径、排气速度。
第二节集气罩的集气机理一、吸入气流集气罩口的气流运动方式吸入气流吹出气流一个吸气口面积很小的敞开管口可看作为点汇流，假设流动没有阻力，吸气口外气流流动流线是以吸气口为中心的径向线，等速面是以吸气口为球心的球面。
若点汇吸气量为Q，则有：21221222121)/(/44r r v v v r v r Q ===ππ点汇外某点流速与该点距吸气口距离的平方成反比。
22212122v r v r Q ππ==吸气口四周有挡板的情况：吸气量与某点气流速度的关系在相同距离造成同样的吸气速度，吸气量可减少一倍；在吸气量相同的情况下，在相同距离上造成的吸气速度可增加一倍。
①吸气口附近等速面近似与吸气口平行，在一倍吸气口直径d处已接近球面，吸气速度是开口面处速度的1/10，吸气量可按点汇公式计算；②吸气口附近气流速度衰减较快。
实际情况下，吸气口附近速度分布图：二、吹出气流空气从孔口吹出，在空间形成的气流称为吹出气流或射流。
