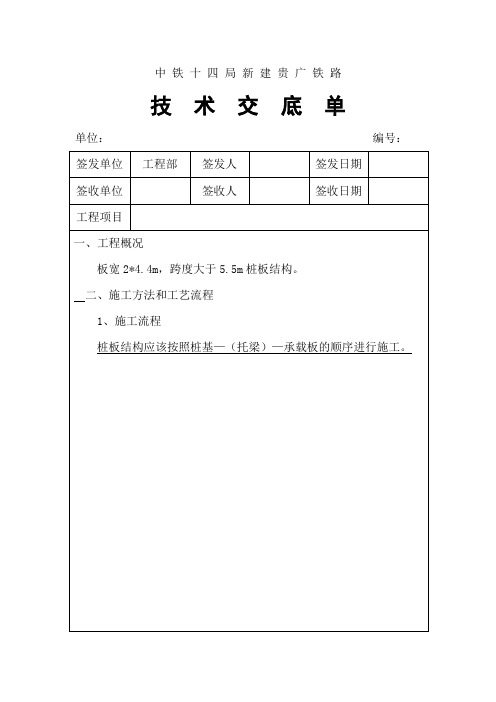

板桩结构说明(边跨)

板桩施工方案1. 引言板桩施工是土木工程中常见的基础施工方法之一。

它使用钢板桩作为临时或永久性的支撑结构，用于地下工程的挖掘和围护。

本文将介绍板桩施工的基本原理、施工步骤以及注意事项。

2. 基本原理板桩施工的基本原理是利用钢板桩的强度和刚度来支撑土壤和地下水的压力，以防止边坡坍塌和水土流失。

板桩一般由薄钢板制成，具有足够的强度和稳定性。

它们通常是以垂直或近垂直的方式打入地下，形成一个连续的壁状结构。

3. 施工步骤步骤1：勘察和设计在进行板桩施工之前，需要进行勘察和设计工作。

勘察工作包括地质和水文勘察，以确定地下土层的性质和地下水位。

设计工作包括确定板桩的尺寸、间距和深度等参数。

步骤2：准备工作在施工现场进行必要的准备工作。

包括清理施工区域，确保地面平整，清除障碍物。

还需要准备必要的施工设备和材料，如板桩挖掘机、钢板桩等。

步骤3：桩位标定与截断根据设计要求，在地面上标定桩位，确定板桩的位置和间距。

然后使用挖掘机将钢板桩按照预定的桩位打入地下。

当桩长超过设计要求时，需要进行截断处理。

步骤4：板桩连接与支护将钢板桩连接在一起，形成一个连续的墙体。

一般可以使用螺栓、焊接等方法进行连接。

连接完成后，对板桩进行支护，以防止其变形和倾斜。

步骤5：板桩挖除与回填在完成结构施工后，进行板桩的挖除和回填工作。

挖除工作可以使用挖掘机进行，回填工作可以使用土方车将土方填充到挖掘的空间中。

步骤6：施工检测与验收在施工完成后，进行施工检测和验收工作。

包括对板桩的强度和刚度进行测试，检查板桩连接的牢固性和整体稳定性。

同时还需要对施工质量进行评估和验收。

4. 注意事项•在进行板桩施工时，需要保证施工现场的安全和卫生。

•严格按照设计要求进行施工，避免违规操作和材料的使用。

•确保板桩的连接牢固和稳定，防止结构出现变形和倾斜。

•施工期间应及时排除施工现场的积水和泥浆，保证施工的顺利进行。

•在挖除板桩和进行回填工作时，要注意土壤的均匀性和稠密度。

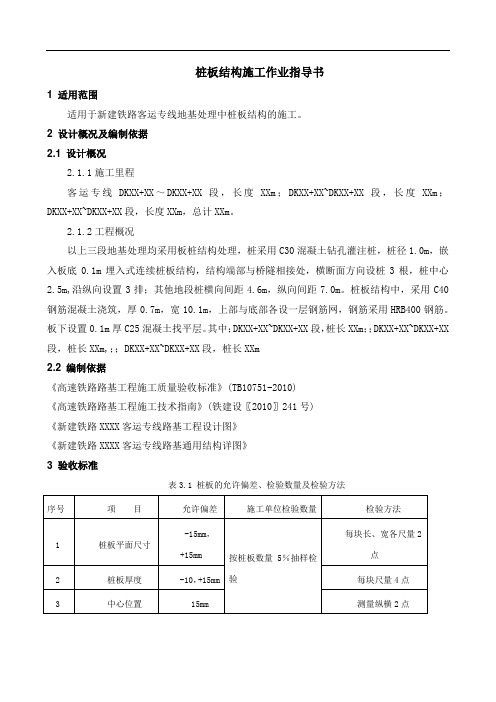

桩板结构施工作业指导书1 适用范围适用于新建铁路客运专线地基处理中桩板结构的施工。

2 设计概况及编制依据2.1 设计概况2.1.1施工里程客运专线DKXX+XX～DKXX+XX段，长度XXm；DKXX+XX~DKXX+XX段，长度XXm；DKXX+XX~DKXX+XX段，长度XXm，总计XXm。

2.1.2工程概况以上三段地基处理均采用板桩结构处理，桩采用C30混凝土钻孔灌注桩，桩径1.0m，嵌入板底0.1m埋入式连续桩板结构，结构端部与桥隧相接处，横断面方向设桩3根，桩中心2.5m,沿纵向设置3排；其他地段桩横向间距4.6m，纵向间距7.0m。

桩板结构中，采用C40钢筋混凝土浇筑，厚0.7m，宽10.1m，上部与底部各设一层钢筋网，钢筋采用HRB400钢筋。

板下设置0.1m厚C25混凝土找平层。

其中；DKXX+XX~DKXX+XX段，桩长XXm；；DKXX+XX~DKXX+XX 段，桩长XXm,；；DKXX+XX~DKXX+XX段，桩长XXm2.2 编制依据《高速铁路路基工程施工质量验收标准》(TB10751-2010)《高速铁路路基工程施工技术指南》(铁建设〖2010〗241号)《新建铁路XXXX客运专线路基工程设计图》《新建铁路XXXX客运专线路基通用结构详图》3 验收标准表3.1 桩板的允许偏差、检验数量及检验方法4 作业准备4.1 收集外部技术数据。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

4.2 修通施工便道，便道满足各种设备进场施工的需要4.2 将电源引至工点，满足各种设备进场施工的需要4.2 在工点附近选择合适的位置，打一眼60m深的水井，满足施工用水的需要。

5 技术要求5.1 钻孔桩钢筋笼在钢筋加工场加工，自检合格后报监理检查验收，各项指标合格后，运至施工现场待用。

5.2 施工前确定桩身、垫层、板及托梁所用混凝土配合比，并报监理单位审批后待用。

5.3 混凝土在搅拌站集中拌合，拌好后报监理单位确认并抽查混凝土各项指标，采用混凝土运输车运到施工现场进行灌注。

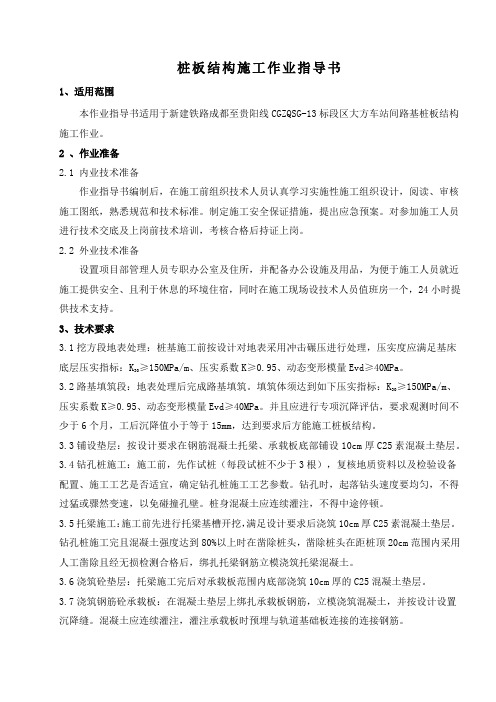

桩板结构施工作业指导书1、适用范围本作业指导书适用于新建铁路成都至贵阳线CGZQSG-13标段区大方车站间路基桩板结构施工作业。

2 、作业准备2.1 内业技术准备作业指导书编制后，在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对参加施工人员进行技术交底及上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备设置项目部管理人员专职办公室及住所，并配备办公设施及用品，为便于施工人员就近施工提供安全、且利于休息的环境住宿，同时在施工现场设技术人员值班房一个，24小时提供技术支持。

3、技术要求3.1挖方段地表处理：桩基施工前按设计对地表采用冲击碾压进行处理，压实度应满足基床≥150MPa/m、压实系数K≥0.95、动态变形模量Evd≥40MPa。

底层压实指标：K303.2路基填筑段：地表处理后完成路基填筑。

填筑体须达到如下压实指标：K≥150MPa/m、30压实系数K≥0.95、动态变形模量Evd≥40MPa。

并且应进行专项沉降评估，要求观测时间不少于6个月，工后沉降值小于等于15mm，达到要求后方能施工桩板结构。

3.3铺设垫层：按设计要求在钢筋混凝土托梁、承载板底部铺设10cm厚C25素混凝土垫层。

3.4钻孔桩施工：施工前，先作试桩（每段试桩不少于3根），复核地质资料以及检验设备配置、施工工艺是否适宜，确定钻孔桩施工工艺参数。

钻孔时，起落钻头速度要均匀，不得过猛或骤然变速，以免碰撞孔壁。

桩身混凝土应连续灌注，不得中途停顿。

3.5托梁施工：施工前先进行托梁基槽开挖，满足设计要求后浇筑10cm厚C25素混凝土垫层。

钻孔桩施工完且混凝土强度达到80%以上时在凿除桩头，凿除桩头在距桩顶20cm范围内采用人工凿除且经无损检测合格后，绑扎托梁钢筋立模浇筑托梁混凝土。

3.6浇筑砼垫层：托梁施工完后对承载板范围内底部浇筑10cm厚的C25混凝土垫层。

22桩板结构范文桩板结构又称桩护土墙结构，是土木工程中常用的一种护土墙结构形式。

它由桩和挡土板组成，可以有效地抵抗土体的压力，保证土体的稳定。

桩板结构广泛应用于河堤、防波堤、应力墙、挡土墙等工程中。

桩板结构的设计首先要确定墙体高度、土壤类型以及土壤的承载力等参数。

然后根据计算结果确定桩的数量、直径和间距，选择适当的挡土板材料、尺寸和厚度。

同时，还需要对桩的稳定性和强度进行分析计算，确保结构的安全可靠。

桩是桩板结构中的主体部分，起着支撑和传递土压力的作用。

根据工程需要可以选择不同材料的桩，如钢筋混凝土桩、预应力混凝土桩、钢管桩等。

桩的直径和间距根据土壤的特性和工程要求确定，一般采用桩径小于等于600mm，桩间距一般为1.5~2.5倍桩径。

挡土板是桩板结构中用来抵抗土压力并稳定土体的部分。

挡土板可以选择钢板、混凝土板或钢筋混凝土板等材料制成，其厚度一般为200~500mm。

挡土板一般通过U型槽与桩相连接，形成钢板桩或钢筋混凝土板桩。

桩板结构的施工流程通常包括以下几个步骤：桩的预埋、挡土板的安装、桩的锚固、挡土板的固定和挡土填充。

首先，根据设计要求，将桩嵌入地下，桩的深度通常要超过设计高度的1/3、然后，安装挡土板，将其插入桩的槽内，确保挡土板与桩的连接牢固。

接下来，对桩进行锚固加固，以提高桩的稳定性。

再将挡土板固定在桩上，通常采用螺栓或焊接的方式。

最后，进行挡土填充，将土方填充至挡土板顶部，形成均匀的挡土体。

桩板结构的优点主要体现在以下几个方面：首先，能够有效地抵抗土压力，减少土体的变形和滑动；其次，具有较好的抗变形性能，能够保持较好的整体稳定性；再次，施工相对简便，节省了施工时间和人力成本；最后，桩板结构具有较好的经济性和可行性，适用于各种土质条件和地形情况。

总而言之，桩板结构是一种有效的护土墙结构形式，其设计和施工需要综合考虑土体特性、工程要求和安全性等多个因素。

随着土木工程技术的不断发展，桩板结构将会在更多的工程中得到应用，并为世界各地的基础设施建设提供可靠的技术支持。

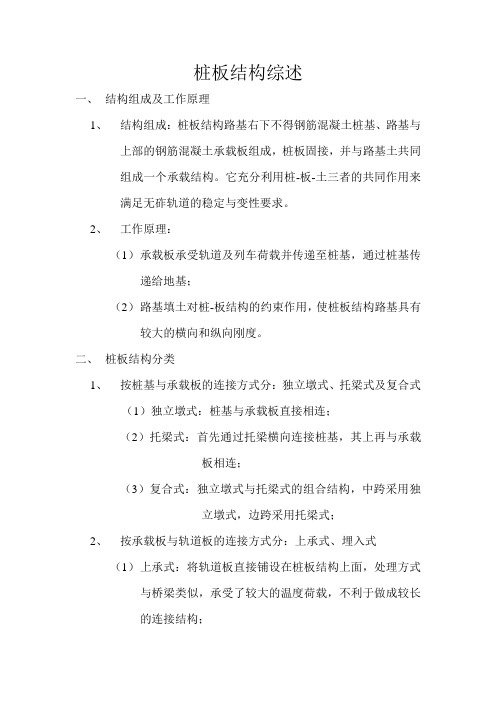

桩板结构综述一、结构组成及工作原理1、结构组成：桩板结构路基右下不得钢筋混凝土桩基、路基与上部的钢筋混凝土承载板组成，桩板固接，并与路基土共同组成一个承载结构。

它充分利用桩-板-土三者的共同作用来满足无砟轨道的稳定与变性要求。

2、工作原理：（1）承载板承受轨道及列车荷载并传递至桩基，通过桩基传递给地基；（2）路基填土对桩-板结构的约束作用，使桩板结构路基具有较大的横向和纵向刚度。

二、桩板结构分类1、按桩基与承载板的连接方式分：独立墩式、托梁式及复合式（1）独立墩式：桩基与承载板直接相连；（2）托梁式：首先通过托梁横向连接桩基，其上再与承载板相连；（3）复合式：独立墩式与托梁式的组合结构，中跨采用独立墩式，边跨采用托梁式；2、按承载板与轨道板的连接方式分：上承式、埋入式（1）上承式：将轨道板直接铺设在桩板结构上面，处理方式与桥梁类似，承受了较大的温度荷载，不利于做成较长的连接结构；（2）埋入式：与上承式的不同之处有二。

一是其承载板和轨道板之间还有级配碎石缓冲层和混凝土支撑层，二是其一联的长度远远大于上承式。

三、桩板结构的突出优点和适用范围1、突出优点：（1）结构简单、受力明确；（2）具有较高的纵向、横向和竖向刚度，纵横向稳定性好，竖向变形小；（3）施工简便；（4）与桥梁方案相比，工程造价低。

2、适用范围：桩板结构路基主要适用于新建客运专线无砟轨道铁路中的工程地质条件复杂的低路堤和路堑地段，以及两桥（隧）之间短路基、道岔区路基等特殊地段软弱地基加固，同时可以用于已建路堤的补强加固。

四、桩板结构需要研究的内容1、桩板结构的合理形式；2、路基土体对板的支撑作用问题；3、路基土体对桩的约束作用问题；4、温度应力对桩板结构桩-板-土相互作用的影响问题；5、桩板结构的设计方法；6、目前保守的设计方法的技术经济问题。

板桩墙围护结构形式板桩墙，又称拉楼板墙、塔托墙，是一种常用的围护结构形式。

它由竖立的钢板桩和连接这些钢板桩的横向钢筋混凝土梁构成。

在土壤中形成一个封闭的墙体，用以抵抗土压力，保护土体和土中的建筑体。

板桩墙具有以下特点：1.高度适应性：板桩墙可以应用于不同高度的地基工程。

根据具体情况，可选择不同长度的钢板桩，以满足工程要求。

2.施工灵活性：板桩墙的施工过程比较简单，施工周期短，且不受气候影响。

可以采用钻孔挖土、挤土或降土方法来安装钢板桩。

3.强度和稳定性：板桩墙的竖立钢板桩是由高强度钢制成的，能够承受来自土体的较大压力和侧向力。

横向的钢筋混凝土梁则提供了足够的强度和稳定性。

4.节约空间：板桩墙的施工空间要求相对较小，适用于高密度的城市建筑，在有限的土地上充分利用空间。

根据板桩墙的形式和应用范围不同，可以有以下几种类型：1.单排板桩墙：由单排竖向的钢板桩形成，适用于较小规模的土壤围护工程。

它可以用于一些基坑支护、地下室施工等项目。

2.双排板桩墙：由两排竖向的钢板桩交叉形成，形成双层结构。

它能够更好地抵抗土压力，适用于中等规模的土壤围护工程。

3.连续板桩墙：由多排竖向的钢板桩相互连接形成连续的墙体，能够满足更复杂的土体条件和工程要求。

它适用于大规模的土壤围护工程，如深基坑、桥梁基础等。

4.深层板桩墙：在一些特殊情况下，如土体较松散或土层较深时，可以采用深层板桩墙。

它通常需要使用长钢板桩或通过钻桩方法来实现。

5.土工合成材料与板桩墙结合的工程：板桩墙可以与土工合成材料结合使用，如地面锚杆、土钉等。

这将进一步提高土体的稳定性和墙体的抗力。

总的来说，板桩墙是一种灵活、稳定、高效的土壤围护结构形式。

它在城市基础设施建设、土石方工程、工业建筑、交通建设等领域都有广泛应用。

随着技术的不断发展，板桩墙的设计和施工方法也在不断改进和创新，以满足日益复杂的工程需求。

板桩墙围护结构形式板桩墙是一种常见的围护结构形式，它具有简单、经济、可持续的特点，被广泛应用于各种工程项目中。

本文将就板桩墙的定义、施工、设计等方面进行详细介绍，以帮助读者更好地理解和应用板桩墙围护结构。

板桩墙是一种由垂直插入地下的钢板桩构成的围护结构，通过连接件将各个钢板桩形成一面连续的墙体。

它可以用于土工填筑、井壁支护以及地下结构围护等工程中。

板桩墙的特点主要体现在以下几个方面：首先，板桩墙的施工相对简单，只需将钢板桩依次插入地下，再通过连接件固定即可。

相比于传统的深基坑支护结构，板桩墙大大减少了施工难度和周期，降低了工程成本。

其次，板桩墙具有较好的可持续性。

由于采用钢材作为主要材料，板桩墙可以多次拆卸和重复使用，减少了资源浪费与环境污染。

另外，钢板桩的加工和生产相对便捷，能够适应不同场地和环境的要求，提高了工程的灵活性和可塑性。

此外，板桩墙还具有较高的承载能力。

钢板桩的设计和施工经过专业计算和测试，可以根据具体工程要求进行加固和改进，以满足不同荷载条件下的使用需求。

同时，板桩墙可以有效地抵抗土压力和水压力，保证工程结构的稳定性和安全性。

在板桩墙的设计中，需要考虑多个因素，如土质条件、地下水位、工程用途等。

根据实际情况选择合适的板桩材料、尺寸和连接方式，确保墙体的稳定性和密封性。

同时，还需根据工程荷载和地下水压力确定板桩的埋入深度和排水措施，以充分发挥板桩墙的作用。

在板桩墙的施工中，需要注意施工工艺和安全措施。

首先，要进行严密的现场勘测和设计，确保施工过程中不损坏地下管线和周围建筑物。

其次，要严格控制板桩的垂直度和位置偏差，以保证墙体的整体性和稳定性。

在施工过程中还需加固墙体连接处，防止板桩的位移和变形。

综上所述，板桩墙作为一种常见的围护结构形式，具有简单、经济、可持续的特点，广泛应用于各种工程项目中。

通过合理的设计和施工，板桩墙可以提高工程的稳定性和安全性，为城市建设和土木工程的发展做出贡献。
