第五讲：火灾报警控制器的信息显示

火灾报警控制器使用方法火灾报警控制器是火灾自动报警系统的核心设备，它能够接收、处理和显示火灾探测器及其他火灾报警触发器件传来的火灾报警信号，并能控制相关消防设备的启动和停止，在火灾预防和扑救中发挥着至关重要的作用。

为了确保在火灾发生时能够正确、有效地使用火灾报警控制器，以下将详细介绍其使用方法。

一、了解火灾报警控制器的基本组成和功能火灾报警控制器通常由显示屏、操作按键、指示灯、扬声器等部分组成。

显示屏用于显示火灾报警信息、设备状态等；操作按键用于进行各种操作和设置；指示灯用于指示不同的工作状态，如电源、故障、报警等；扬声器则用于发出报警声音。

其主要功能包括：接收火灾探测器等设备的报警信号；对报警信号进行处理和判断；发出声光报警信号；显示火灾发生的部位和时间；控制相关消防设备的启动和停止，如消防泵、排烟风机等；记录火灾报警和设备运行的相关信息。

二、开机与关机1、开机在接通电源前，应确保控制器的外部线路连接正确、牢固，且没有短路等故障。

然后，将电源插头插入市电插座，打开控制器的电源开关。

此时，控制器会进行自检，显示屏和指示灯会依次亮起，扬声器可能会发出短暂的声音。

自检完成后，如果系统正常，控制器会进入正常工作状态。

2、关机在正常情况下，不建议随意关闭火灾报警控制器。

但如果需要关机，应先按下“停止”或“关机”按钮，然后关闭电源开关，最后拔掉电源插头。

三、操作界面与按键功能1、操作界面不同型号的火灾报警控制器操作界面可能会有所不同，但通常都会有清晰的菜单和指示。

常见的菜单包括“系统设置”“报警查询”“设备操作”等。

2、按键功能（1）“确认”键：用于确认选择或输入的信息。

（2）“取消”键：用于取消当前操作或返回上一级菜单。

（3）“上翻”“下翻”键：用于在菜单或信息列表中上下移动选择。

（4）“数字”键：用于输入数字或代码。

（5）“功能”键：通常与其他按键配合使用，实现特定的功能。

四、报警信息的查看与处理1、报警信息查看当火灾报警控制器接收到报警信号时，显示屏会显示报警的部位、类型（如烟雾报警、温度报警等）、时间等信息。

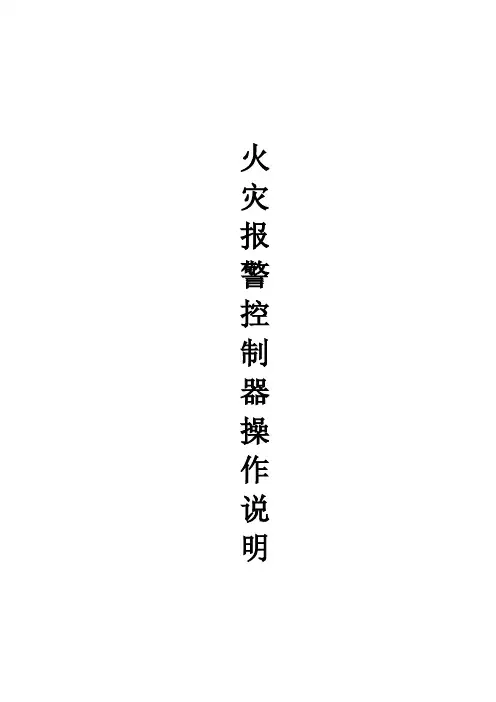

火灾报警控制器操作说明火灾自动报警控制器1正常监视状态的确认：为了确保在万一发生火灾时能及时动作，火灾报警控制器在平时必须处于正常监视状态，请确认主机是否处于下述状态：·交流电源灯和系统电源灯亮。

·其它显示灯全部熄灭。

·开关全部处于“定位”(正常位置)(开关未全部处于“定位”时，其显示灯亮，开关注意灯亮。

)当异常灯闪亮，并发出报警音时，表示发生了异常或故障，应立即查明原因，无法排除时请及时与上海能美西科姆消防设备有限公司技术部门或代理店联系。

2 火灾报警时的处置火灾报警时，地区警铃鸣响，主机发出“噼一”的蜂鸣报警声，并发生如下动作，请沉着处置。

·火警灯亮灯，火警显示部显示出报警的系统号和地址号。

(第一报警地址显示在左侧，第二报警地址显示在右侧)·LCD(液晶)画面显示报警设备的种类及所在位置的详细信息(画面显示与上述火警显示部的显示内容一一对应。

)·音响停止灯、地区音响停止灯均为熄灭状态。

·有由手动火灾报警按钮发出的报警信号时，报警按钮灯亮灯。

2．1 第3报警发生时继第1、第2报警之后，发生第3个或其以上的报警信号时，将进—步发生如下动作。

·火警后续灯亮灯。

·按下火警后续开关后，显示在左侧的第1报警信号消失，而切换成第2报警的地址号，第3报警的地址号则显示在右侧。

※LCD(液晶)画面的显示也同时切换，⊙对于地区音响被设定为分区鸣动方式的系统，当欲使地区音响全部鸣动时，请按地区音响全部鸣动键。

上述火警显示动作，在进行(复位操作)之前，将一直被保持。

2．2 预报警主机具有“预报警”功能，可以尽早地发现火情，可减少火灾误报警。

LCD(液晶)画面显示预报警探测器的类别、位置等详细信息，其显示方式与火警显示方式一致。

※探测器的预报警信号一旦消失，主机自动恢复正常监视状态。

2．3 火灾断定即使地区音响、送风机、排烟机、消火栓泵和可由软件设定连动状态的其它终端设备(防火门、防火阀等)以及接点移报、传送移报处于连动停止状态，或全部连动停止开关，打印机停止开关处于停止位置时，也可在发生火灾时通过按一下火灾断定开关将所有停止状态解除，迅速实现各设备的连动。

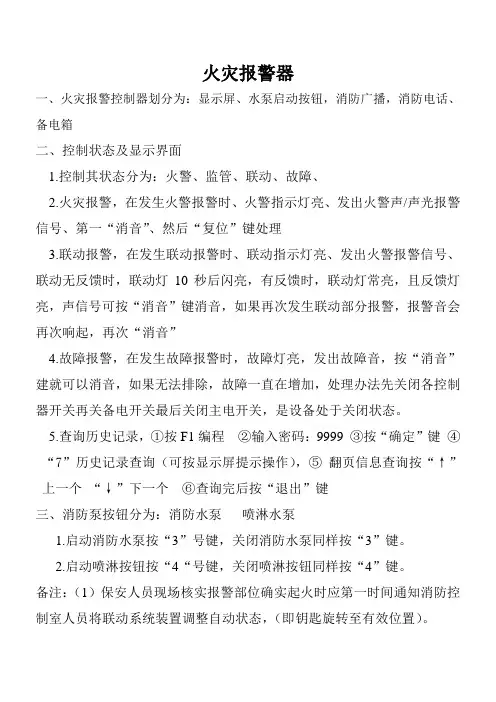

火灾报警器一、火灾报警控制器划分为：显示屏、水泵启动按钮，消防广播，消防电话、备电箱二、控制状态及显示界面1.控制其状态分为：火警、监管、联动、故障、2.火灾报警，在发生火警报警时、火警指示灯亮、发出火警声/声光报警信号、第一“消音”、然后“复位”键处理3.联动报警，在发生联动报警时、联动指示灯亮、发出火警报警信号、联动无反馈时，联动灯10秒后闪亮，有反馈时，联动灯常亮，且反馈灯亮，声信号可按“消音”键消音，如果再次发生联动部分报警，报警音会再次响起，再次“消音”4.故障报警，在发生故障报警时，故障灯亮，发出故障音，按“消音”建就可以消音，如果无法排除，故障一直在增加，处理办法先关闭各控制器开关再关备电开关最后关闭主电开关，是设备处于关闭状态。

5.查询历史记录，①按F1编程②输入密码：9999 ③按“确定”键④“7”历史记录查询（可按显示屏提示操作），⑤翻页信息查询按“↑”上一个“↓”下一个⑥查询完后按“退出”键三、消防泵按钮分为：消防水泵喷淋水泵1.启动消防水泵按“3”号键，关闭消防水泵同样按“3”键。

2.启动喷淋按钮按“4“号键，关闭喷淋按钮同样按“4”键。

备注：（1）保安人员现场核实报警部位确实起火时应第一时间通知消防控制室人员将联动系统装置调整自动状态，（即钥匙旋转至有效位置）。

四、广播系统1.当保安人员现场核实报警部位确实起火后，应根据现场情况告知监控室人员是否应启动消防广播。

2.消防广播启动程序：①消防控制室人员根据现场保安人员提供的火情信息并结合监控画面选择是否通播或局部播放预警词或疏散词。

②首先插入话筒然后按“线路”键，其次如需通播按广播通播键进行喊话。

如需局部播放按广播控制盘所标示楼层有选择性的喊话五、消防电话分布：中控室总机电话一枚，可移动电话三枚：水泵房一枚，配电房电一枚，备用电话一枚。

分机呼叫主机可直接取下电话或将可移动电话插入手报按钮电话插孔，总机电话立即响应，分机即可与主机通话。

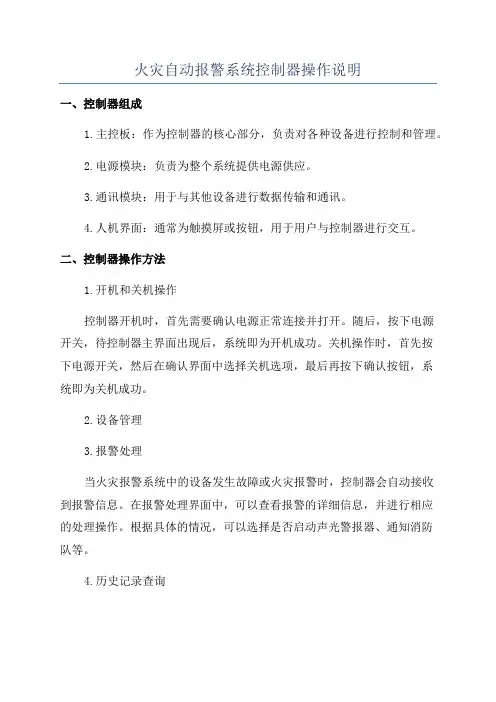

火灾自动报警系统控制器操作说明一、控制器组成1.主控板：作为控制器的核心部分，负责对各种设备进行控制和管理。

2.电源模块：负责为整个系统提供电源供应。

3.通讯模块：用于与其他设备进行数据传输和通讯。

4.人机界面：通常为触摸屏或按钮，用于用户与控制器进行交互。

二、控制器操作方法1.开机和关机操作控制器开机时，首先需要确认电源正常连接并打开。

随后，按下电源开关，待控制器主界面出现后，系统即为开机成功。

关机操作时，首先按下电源开关，然后在确认界面中选择关机选项，最后再按下确认按钮，系统即为关机成功。

2.设备管理3.报警处理当火灾报警系统中的设备发生故障或火灾报警时，控制器会自动接收到报警信息。

在报警处理界面中，可以查看报警的详细信息，并进行相应的处理操作。

根据具体的情况，可以选择是否启动声光警报器、通知消防队等。

4.历史记录查询控制器会记录火灾报警系统中发生的各种事件，包括设备故障、火灾报警、操作记录等。

在历史记录查询界面中，可以查看和导出这些历史记录。

通过选择相应的查询条件，可以筛选出符合要求的历史记录。

三、控制器操作注意事项1.了解系统各部件的功能和参数，正确配置控制器。

2.定期对系统进行巡检和维护，确保设备正常运行。

3.确保控制器接收到的设备状态和报警信息准确可靠。

4.确保控制器与其他设备的通讯连接畅通无阻。

5.建立健全的报警处理机制，确保及时、准确地响应报警。

6.定期备份和存储历史记录，以便后续查询和分析。

7.遵循相关法律法规和操作规程，确保系统的正常运行和安全性。

综上所述，火灾自动报警系统控制器是火灾报警系统的核心设备，操作方法主要包括开机关机、设备管理、报警处理和历史记录查询等功能。

在操作控制器时，需要注意系统的正常配置和运行，确保设备的准确性和可靠性。

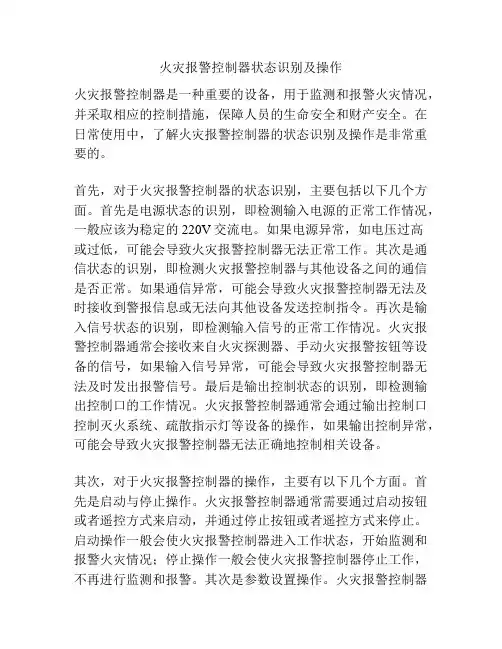

火灾报警控制器状态识别及操作火灾报警控制器是一种重要的设备，用于监测和报警火灾情况，并采取相应的控制措施，保障人员的生命安全和财产安全。

在日常使用中，了解火灾报警控制器的状态识别及操作是非常重要的。

首先，对于火灾报警控制器的状态识别，主要包括以下几个方面。

首先是电源状态的识别，即检测输入电源的正常工作情况，一般应该为稳定的220V交流电。

如果电源异常，如电压过高或过低，可能会导致火灾报警控制器无法正常工作。

其次是通信状态的识别，即检测火灾报警控制器与其他设备之间的通信是否正常。

如果通信异常，可能会导致火灾报警控制器无法及时接收到警报信息或无法向其他设备发送控制指令。

再次是输入信号状态的识别，即检测输入信号的正常工作情况。

火灾报警控制器通常会接收来自火灾探测器、手动火灾报警按钮等设备的信号，如果输入信号异常，可能会导致火灾报警控制器无法及时发出报警信号。

最后是输出控制状态的识别，即检测输出控制口的工作情况。

火灾报警控制器通常会通过输出控制口控制灭火系统、疏散指示灯等设备的操作，如果输出控制异常，可能会导致火灾报警控制器无法正确地控制相关设备。

其次，对于火灾报警控制器的操作，主要有以下几个方面。

首先是启动与停止操作。

火灾报警控制器通常需要通过启动按钮或者遥控方式来启动，并通过停止按钮或者遥控方式来停止。

启动操作一般会使火灾报警控制器进入工作状态，开始监测和报警火灾情况；停止操作一般会使火灾报警控制器停止工作，不再进行监测和报警。

其次是参数设置操作。

火灾报警控制器通常需要对一些参数进行设置，如灵敏度、延时时间等。

参数设置操作一般需要通过设备的菜单或者编程方式进行，需要根据实际情况进行设置。

再次是报警处理操作。

当火灾报警控制器发出报警信号时，需要进行相应的处理措施。

具体的处理措施可以根据火灾情况和现场情况来确定，如启动灭火系统、疏散人员等。

最后是故障处理操作。

如果火灾报警控制器出现故障，需要进行相应的处理措施。

火灾报警控制器在我们的日常生活和工作环境中，火灾是一种极其危险且具有破坏性的灾害。

为了能够在火灾发生的初期及时发现并采取有效的应对措施，火灾报警控制器成为了至关重要的设备。

火灾报警控制器，简单来说，就是整个火灾报警系统的“大脑”。

它负责接收、处理和显示来自各种火灾探测器和手动报警按钮等设备传来的信号，并根据预设的逻辑和规则，判断是否发生了火灾。

火灾报警控制器的种类繁多，根据使用场景和功能的不同，可以分为区域型、集中型和控制中心型。

区域型火灾报警控制器一般用于较小的区域，比如单个建筑物的某个楼层或区域。

它能够独立地处理和显示本区域内的火灾报警信息。

集中型火灾报警控制器则适用于较大的建筑群或区域，它可以接收和处理来自多个区域型控制器的信号，实现集中管理和监控。

控制中心型火灾报警控制器则是功能最为强大和复杂的一种，通常用于大型的公共建筑或工业场所，它不仅能够实现集中管理和监控，还具备消防联动控制等功能。

火灾报警控制器的工作原理其实并不复杂。

当火灾探测器感知到火灾的相关特征，比如烟雾、温度升高、火焰等，就会将这些信息转换为电信号，并传输给火灾报警控制器。

控制器接收到这些信号后，会对其进行分析和判断。

如果信号超过了预设的阈值，控制器就会认为发生了火灾，并发出声光报警信号，同时显示火灾发生的位置和相关信息。

为了确保火灾报警控制器能够准确、可靠地工作，它需要具备一系列的性能和功能。

首先，它要有高度的稳定性和可靠性，能够在各种恶劣的环境条件下正常工作。

其次，它要有强大的信号处理能力，能够快速、准确地分析和判断来自探测器的信号。

此外，它还需要具备良好的人机交互界面，方便操作人员进行监控和操作。

同时，火灾报警控制器还需要具备一定的存储能力，能够记录火灾发生的历史信息，以便后续的调查和分析。

在实际应用中，火灾报警控制器的安装和维护也非常重要。

安装时，需要根据建筑物的结构和使用功能，合理地选择控制器的类型和安装位置。

同时，还需要确保控制器与其他消防设备之间的连接正确、可靠。

火灾报警器管理主机使用方法主机正常运行时，面板显示“系统工作正常”。

1、手动火灾报警器被按下
消防值班室火灾报警主机报警，主机面板“火警”指示灯亮起，同时声光报警器报警。

面板显示如下：
第一行：“首警”表示第一次报警，后面为第一次报警日期和时间。

第二行：“011228”为报警器编号，末尾3位即是手动火灾报警器编号；“手动按钮”表示报警的是手动火灾报警器；“老一层走道西”表示手动报警器位置。

第三行：“火警”表示报警类型，“总数001“表示总共有多少次报警。

第四行：此行显示报警的具体明细，如果不止一个报警会有多行。

此时应立即检查火灾报警原因以确定下一步行动；
火灾解除后，需要复位报警器主机，先进行消音处理（按“消音”键），复位对应的手动火灾报警器，复位报警器主机（按“复位”键，出现密码窗口，再按“确定”键）。

2、烟感报警器报警
消防值班室火灾报警主机报警，主机面板“火警”指示灯亮起，同时声光报警器报警。

报警器主机显示和手动火灾报警器报警时类似。

应立即检查火灾报警原因以确定下一步行动；
火灾解除后，复位报警器主机，如果报警依然继续，则可能烟感报警器损坏，需要报车间进行修理。
