非开挖技术的介绍

4.3.2.6非开挖技术（顶管技术）施工非开挖技术施工优点：非开挖技术在不稳定及饱和土层中以最小的破坏和最大的保护环境等方面解决了城市施工中的难题，并在应付最恶劣的地下土壤条件中有丰富的经验，任何地方都能提供最经济、准确、齐全、快速而可靠的解决问题的方法。

4.3.2.6.1作业前工作1.技术准备1.1定向钻铺管施工前应进行工程勘察。

工程勘察应符合《岩石工程勘察规范》GB50021、《岩石工程勘察规范》DBJ13-84和《城市地下管线探测技术规程》CJJ61的规定。

1.2地下管线复查并在地面上做出标记。

1.3根据地下管线复查结果调整钻孔设计轨迹。

1.4选定出、入钻点，开挖出、入钻工作沟。

1.5绘制出详细的地下管线勘察成果图，作为钻孔轨迹设计的依据。

1.6入钻点和出钻点的选取：根据设计要求，入钻点宜设在行人车辆稀少且有足够空间摆放设备处，出钻点则宜设置在能够摆放管材、方便拖管的另一端。

1.7钻孔轨迹设计要求根据取得地下管线勘察成果、现场地形地貌和周边环境信息。

钻杆最小弯曲半径等技术资料。

其中钻孔轨迹参数包括入钻角ai、出钻角ao、入钻造斜段Li、中间水平段L´、出钻造斜段Lo、钻孔深度H等。

1.8编制施工方案，准备好相关的施工记录表。

2.现场施工负责任向进入施工范围内所有人员详细交代本次施工作业内容、进度要求、特殊项目施工要求、作业标准、安全注意事项、危险点及控制措施、危害环境的相应预防控制措施、人员分工并签署（班组级）安全技术交底。

3.现场施工负责人办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施；夜间施工的须有足够的照明。

4．现场施工负责人检查所有工作人员是否正确使用劳保用品及着装按安规规定佩戴统一的安全帽、统一佩戴有个人相片的作业证（或胸卡证）、穿着统一的工作服，并带领施工作业人员进入作业现场。

4．3．2．6.2导向孔施工1．导向孔施工应按事先设计好的钻孔轨迹进行导向施工，并做好导向孔施工的记录。

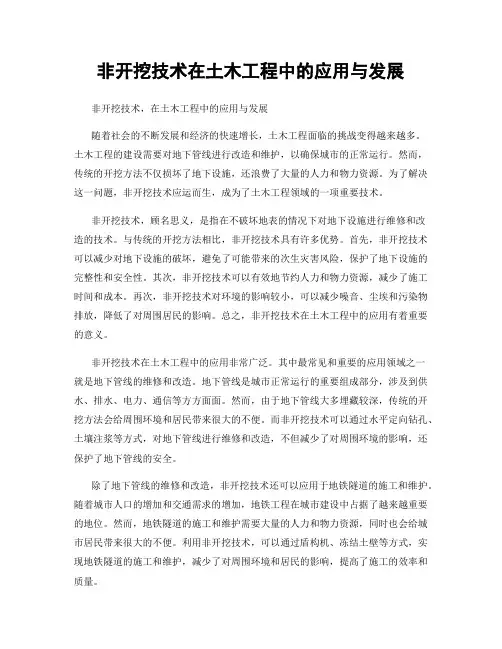

非开挖技术在土木工程中的应用与发展非开挖技术，在土木工程中的应用与发展随着社会的不断发展和经济的快速增长，土木工程面临的挑战变得越来越多。

土木工程的建设需要对地下管线进行改造和维护，以确保城市的正常运行。

然而，传统的开挖方法不仅损坏了地下设施，还浪费了大量的人力和物力资源。

为了解决这一问题，非开挖技术应运而生，成为了土木工程领域的一项重要技术。

非开挖技术，顾名思义，是指在不破坏地表的情况下对地下设施进行维修和改造的技术。

与传统的开挖方法相比，非开挖技术具有许多优势。

首先，非开挖技术可以减少对地下设施的破坏，避免了可能带来的次生灾害风险，保护了地下设施的完整性和安全性。

其次，非开挖技术可以有效地节约人力和物力资源，减少了施工时间和成本。

再次，非开挖技术对环境的影响较小，可以减少噪音、尘埃和污染物排放，降低了对周围居民的影响。

总之，非开挖技术在土木工程中的应用有着重要的意义。

非开挖技术在土木工程中的应用非常广泛。

其中最常见和重要的应用领域之一就是地下管线的维修和改造。

地下管线是城市正常运行的重要组成部分，涉及到供水、排水、电力、通信等方方面面。

然而，由于地下管线大多埋藏较深，传统的开挖方法会给周围环境和居民带来很大的不便。

而非开挖技术可以通过水平定向钻孔、土壤注浆等方式，对地下管线进行维修和改造，不但减少了对周围环境的影响，还保护了地下管线的安全。

除了地下管线的维修和改造，非开挖技术还可以应用于地铁隧道的施工和维护。

随着城市人口的增加和交通需求的增加，地铁工程在城市建设中占据了越来越重要的地位。

然而，地铁隧道的施工和维护需要大量的人力和物力资源，同时也会给城市居民带来很大的不便。

利用非开挖技术，可以通过盾构机、冻结土壁等方式，实现地铁隧道的施工和维护，减少了对周围环境和居民的影响，提高了施工的效率和质量。

此外，非开挖技术还可以应用于地下空间的开发和利用。

地下空间在城市建设中具有重要的作用，可以扩大城市的空间利用效率，并满足城市发展的需求。

概念●非开挖施工技术：是指以现代岩土钻掘技术为核心，在不开挖或少开挖地表的条件下，进行地下管线的勘测，铺设，修复和更换的施工技术。

●非开挖核心技术组成：1，岩土钻孔及测量技术2，隧道掘进及支护技术，3，地球物理探测技术4，有线电视技术5，管道防腐及修复技术等。

●非开挖优点：1，不影响交通2，不破坏环境3，施工周期短4，综合施工成本低5，社会效益显著。

缺点：●非开挖铺设技术方法分类及应用范围：1，水平钻孔技术（柔性及刚性的连续质料管材，完整地层）2，气动矛技术（柔性连续质料管材，软的完整地层或较硬的松散地层）3，夯管锤技术（刚性连续质料管材，软的完整底层或硬的松散地层）4，顶管技术（刚性连续或非连续质料管材，完整地层）5，综合应用技术（以上两种或多种技术的综合和交叉）。

●水平钻孔技术：在地下管线铺设中，采用水平方向钻进和扩孔工艺方法成孔，同步拉入或顶入铺设地下管线的技术方法。

包括（水平钻进法，水平螺旋钻进法，水平定向钻进法。

）●水平钻进法：使用普通地质钻探设备，采用盲孔钻进工艺清水或空气作为冲洗介质，先钻进成孔，然后推入金属套管，在穿管铺入电缆。

缺点：设备工艺受限，钻孔方向控制难，套管扑入费时费力，大口径成孔难。

质量差，效率低。

●水平螺旋钻进法：采用螺旋钻头破碎土层，同步顶入金属套管，螺旋钻杆内排土工艺。

带有套管地下管道泥浆润滑装置。

优点：对底层没干扰，对地层适应性好，管径更具需要变化，适用范围大。

缺点：不可控向，施工精度有限，在坚硬或卵砾层施工空难，对螺旋钻头不能破碎地层无法施工。

适用范围：软至中硬的不含水土层，粘土层和稳定的非粘土层。

●水平定向钻进：是一种将地质钻探，油气钻井所用的定向钻进技术与管线铺设技术相结合的新方法，采用先定向钻进导向孔，然后扩大钻孔，最后拉入铺设管线的技术工艺。

优点：铺管精度高，效率高，操作简便。

●水平定向钻进铺管工艺原理：1，钻进导向孔（采用专门的人工弯曲钻孔器具，从钻孔入土点到出土点进行定向钻进。

非开挖施工技术简介1前言目前,城市现存的许多设施不能满足发展的需要,如污水、自来水、煤气、电力和通讯管道的铺设和维修都是在需要的时候再对街道路面“ 开膛剖肚” ,从而导致交通堵塞、破坏已有基础设施、环境污染等一系列问题。

非开挖施工技术就是在不开挖 (或者少开挖地表的情况下进行铺设、探测、维修和更新各种地下管线,解决城市管线施工中的难题。

城市地下管线的铺设方式是工程建设技术水平的体现,是城市现代化的标志之一,也是社会文明进程的重要体现。

2非开挖技术的特点现代非开挖地下管线施工技术,是近年来发展起来的一项高新技术,是钻探工程技术结合工程物探、计算机技术、岩土工程技术及新材料等技术的一项重要延伸。

非开挖技术在国外已广泛使用,在国内也逐渐普及。

与其它技术相比,非开挖技术起步较晚。

但是在最近 20多年中,非开挖技术无论在理论上,还是在施工工艺方面,都有了突飞猛进的发展。

非开挖技术是极为重要的一种铺设管道的工程手段,采用非开挖技术铺设管道具有若干得天独厚的优势。

不开挖地面就能穿越公路、铁路、河流,甚至能在建筑物底下穿过,是一种安全有效的施工技术。

非开挖技术不开挖地面,故而被铺设管道的上部土层未经扰动,管道的管节端不易产生段差变形,其管道寿命亦大于开挖法埋管。

采用房下非开挖技术能节约一大笔征地拆迁费用,减少动迁用房,缩短管线长度,有很大经济和社会效益。

3非开挖技术的构成分类非开挖技术可分为三大类:铺设新管线、修复置换旧管线、探测原有管网。

3.1铺设新管线施工技术包括导向钻进铺管法、定向钻进铺管法、气动矛铺管法、夯管锤铺管法、螺旋钻进铺管法、推挤顶进铺管法、微型隧道铺管法、盾构法和顶管法。

3.2修复旧管线施工技术包括原位固化法、原位换管法、滑动内插法、变形再生法、局部修复法。

3.3探测地下管网包括地下管线探测仪(非金属管道探测仪、金属管道探测仪、塑料管道探测仪、电力电信缆线探测仪和井盖探测仪等、供水管网监测仪(流量水压记录仪、漏区诊断仪、漏点定位仪等、电信线路故障定位仪、气体故障检测仪、管中摄影仪、探地雷达、声纳系列。

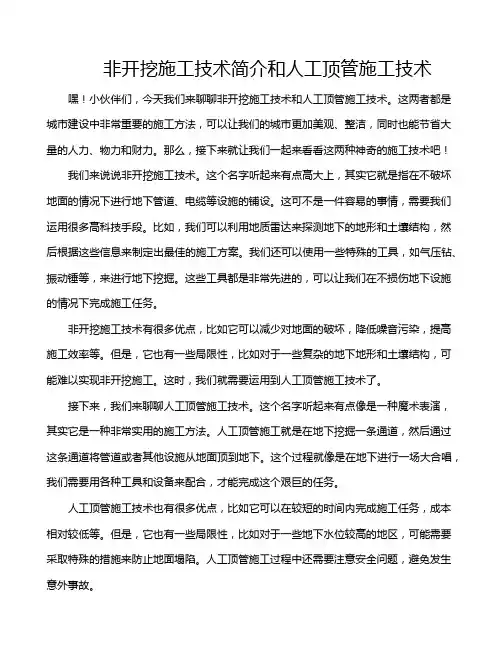

非开挖施工技术简介和人工顶管施工技术嘿！小伙伴们，今天我们来聊聊非开挖施工技术和人工顶管施工技术。

这两者都是城市建设中非常重要的施工方法，可以让我们的城市更加美观、整洁，同时也能节省大量的人力、物力和财力。

那么，接下来就让我们一起来看看这两种神奇的施工技术吧！我们来说说非开挖施工技术。

这个名字听起来有点高大上，其实它就是指在不破坏地面的情况下进行地下管道、电缆等设施的铺设。

这可不是一件容易的事情，需要我们运用很多高科技手段。

比如，我们可以利用地质雷达来探测地下的地形和土壤结构，然后根据这些信息来制定出最佳的施工方案。

我们还可以使用一些特殊的工具，如气压钻、振动锤等，来进行地下挖掘。

这些工具都是非常先进的，可以让我们在不损伤地下设施的情况下完成施工任务。

非开挖施工技术有很多优点，比如它可以减少对地面的破坏，降低噪音污染，提高施工效率等。

但是，它也有一些局限性，比如对于一些复杂的地下地形和土壤结构，可能难以实现非开挖施工。

这时，我们就需要运用到人工顶管施工技术了。

接下来，我们来聊聊人工顶管施工技术。

这个名字听起来有点像是一种魔术表演，其实它是一种非常实用的施工方法。

人工顶管施工就是在地下挖掘一条通道，然后通过这条通道将管道或者其他设施从地面顶到地下。

这个过程就像是在地下进行一场大合唱，我们需要用各种工具和设备来配合，才能完成这个艰巨的任务。

人工顶管施工技术也有很多优点，比如它可以在较短的时间内完成施工任务，成本相对较低等。

但是，它也有一些局限性，比如对于一些地下水位较高的地区，可能需要采取特殊的措施来防止地面塌陷。

人工顶管施工过程中还需要注意安全问题，避免发生意外事故。

总的来说，非开挖施工技术和人工顶管施工技术都是非常有用的施工方法。

它们各有优缺点，适用于不同的场合。

在实际工程中，我们需要根据具体情况来选择合适的施工方法，以达到最好的效果。

好了，今天的分享就到这里啦！希望你们能够从中学到一些有用的知识，为城市建设贡献自己的力量！下次再见啦！。

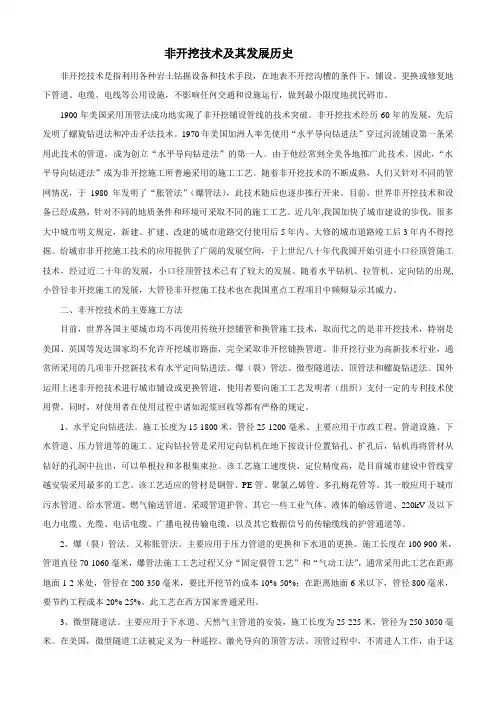

非开挖技术及其发展历史非开挖技术是指利用各种岩土钻掘设备和技术手段，在地表不开挖沟槽的条件下，铺设、更换或修复地下管道、电缆、电线等公用设施，不影响任何交通和设施运行，做到最小限度地扰民碍市。

1900年美国采用顶管法成功地实现了非开挖铺设管线的技术突破。

非开挖技术经历60年的发展，先后发明了螺旋钻进法和冲击矛法技术。

1970年美国加洲人率先使用“水平导向钻进法”穿过河流铺设第一条采用此技术的管道，成为创立“水平导向钻进法”的第一人。

由于他经常到全美各地推广此技术。

因此，“水平导向钻进法”成为非开挖施工所普遍采用的施工工艺。

随着非开挖技术的不断成熟，人们又针对不同的管网情况，于1980年发明了“胀管法”（爆管法），此技术随后也逐步推行开来。

目前，世界非开挖技术和设备已经成熟，针对不同的地质条件和环境可采取不同的施工工艺。

近几年,我国加快了城市建设的步伐，很多大中城市明文规定，新建、扩建、改建的城市道路交付使用后5年内、大修的城市道路竣工后3年内不得挖掘。

给城市非开挖施工技术的应用提供了广阔的发展空间，于上世纪八十年代我国开始引进小口径顶管施工技术，经过近二十年的发展，小口径顶管技术已有了较大的发展。

随着水平钻机、拉管机、定向钻的出现,小管径非开挖施工的发展，大管径非开挖施工技术也在我国重点工程项目中频频显示其威力。

二、非开挖技术的主要施工方法目前，世界各国主要城市均不再使用传统开挖铺管和换管施工技术，取而代之的是非开挖技术，特别是美国、英国等发达国家均不允许开挖城市路面，完全采取非开挖铺换管道。

非开挖行业为高新技术行业，通常所采用的几项非开挖新技术有水平定向钻进法、爆（裂）管法、微型隧道法、顶管法和螺旋钻进法。

国外运用上述非开挖技术进行城市铺设或更换管道，使用者要向施工工艺发明者（组织）支付一定的专利技术使用费。

同时，对使用者在使用过程中诸如泥浆回收等都有严格的规定。

1、水平定向钻进法。

施工长度为15-1800米，管径25-1200毫米。

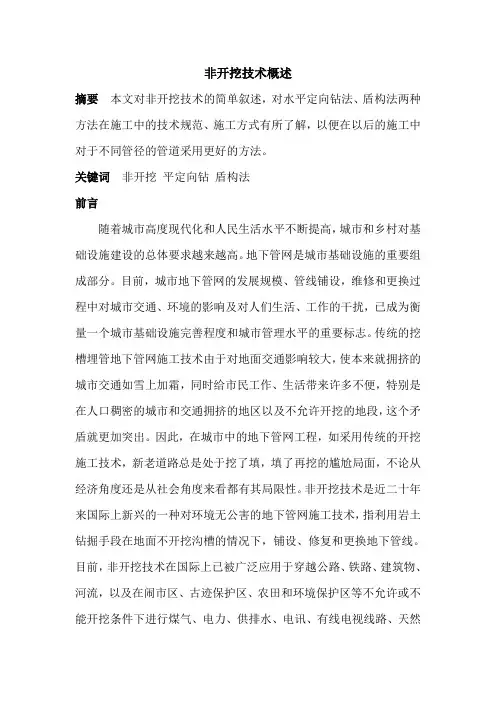

非开挖技术概述摘要本文对非开挖技术的简单叙述，对水平定向钻法、盾构法两种方法在施工中的技术规范、施工方式有所了解，以便在以后的施工中对于不同管径的管道采用更好的方法。

关键词非开挖平定向钻盾构法前言随着城市高度现代化和人民生活水平不断提高，城市和乡村对基础设施建设的总体要求越来越高。

地下管网是城市基础设施的重要组成部分。

目前，城市地下管网的发展规模、管线铺设，维修和更换过程中对城市交通、环境的影响及对人们生活、工作的干扰，已成为衡量一个城市基础设施完善程度和城市管理水平的重要标志。

传统的挖槽埋管地下管网施工技术由于对地面交通影响较大，使本来就拥挤的城市交通如雪上加霜，同时给市民工作、生活带来许多不便，特别是在人口稠密的城市和交通拥挤的地区以及不允许开挖的地段，这个矛盾就更加突出。

因此，在城市中的地下管网工程，如采用传统的开挖施工技术，新老道路总是处于挖了填，填了再挖的尴尬局面，不论从经济角度还是从社会角度来看都有其局限性。

非开挖技术是近二十年来国际上新兴的一种对环境无公害的地下管网施工技术，指利用岩土钻掘手段在地面不开挖沟槽的情况下，铺设、修复和更换地下管线。

目前，非开挖技术在国际上已被广泛应用于穿越公路、铁路、建筑物、河流，以及在闹市区、古迹保护区、农田和环境保护区等不允许或不能开挖条件下进行煤气、电力、供排水、电讯、有线电视线路、天然气管道等的铺设、更换和修复。

近十年来，在市政给排水、通信电缆、燃气管道及电力电缆等地下管网工程中得以广泛应用。

随着我国国民经济的高速发展和政府对环境的日益重视，自20世纪90年代中期以来，我国非开挖的工程施工量和投入的设备数量均以每年40%的高速度增长。

非开挖技术在我国已形成了一个新兴的产业，引起了各级政府和环境部门的高度重视。

在我国管道建设大发展的21世纪，非开挖技术将具有十分广阔的应用前景，经济效益和社会效益也将非常巨大。

据统计，全世界每年有100万公里的地下管线需要新建，总投资超过300亿美元；而发达国家现有各类地下管线总长约2000万公里，为更新、修复这些地下管线，每年还需要投资300～350亿美元。

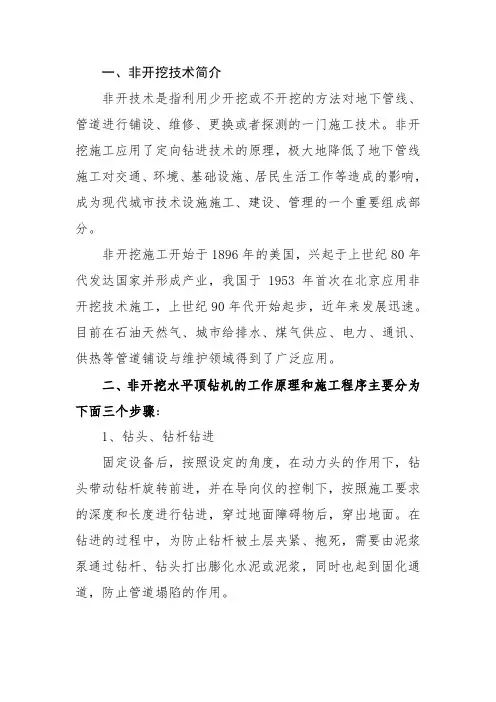

一、非开挖技术简介
非开技术是指利用少开挖或不开挖的方法对地下管线、管道进行铺设、维修、更换或者探测的一门施工技术。

非开挖施工应用了定向钻进技术的原理，极大地降低了地下管线施工对交通、环境、基础设施、居民生活工作等造成的影响，成为现代城市技术设施施工、建设、管理的一个重要组成部分。

非开挖施工开始于1896年的美国，兴起于上世纪80年代发达国家并形成产业，我国于1953年首次在北京应用非开挖技术施工，上世纪90年代开始起步，近年来发展迅速。

目前在石油天然气、城市给排水、煤气供应、电力、通讯、供热等管道铺设与维护领域得到了广泛应用。

二、非开挖水平顶钻机的工作原理和施工程序主要分为下面三个步骤：
1、钻头、钻杆钻进
固定设备后，按照设定的角度，在动力头的作用下，钻头带动钻杆旋转前进，并在导向仪的控制下，按照施工要求的深度和长度进行钻进，穿过地面障碍物后，穿出地面。

在钻进的过程中，为防止钻杆被土层夹紧、抱死，需要由泥浆泵通过钻杆、钻头打出膨化水泥或泥浆，同时也起到固化通道，防止管道塌陷的作用。

钻杆钻进示意图
2、回扩头回扩
在钻头带着钻杆穿出地面后，卸掉钻头，将回扩头于钻杆安装固定，动力头回拖，钻杆带着回扩头反向回拖，扩大管道直径尺寸。

回扩示意图
3、管道回拖
在回扩头回拖的同时，将管道固定在回扩头后，动力头拖动钻杆，带着回扩头和管道同时进行反向回拖运动，直至将管道拖出地面，完成管道铺设施工。

管线回拖示意图。

非开挖行业报告随着城市建设的不断推进和人们对地下管线的需求增加，非开挖技术在城市建设中扮演着越来越重要的角色。

非开挖技术是指在不破坏地表的情况下进行地下管道敷设、修复和维护的一种技术手段。

它不仅可以保护地表的完整性，减少对环境的影响，还可以提高工作效率，降低成本，因此在城市建设中具有广阔的应用前景。

本报告将对非开挖行业进行全面的分析和研究，以期为相关行业的发展提供参考。

一、非开挖行业的发展现状。

1.市场需求，随着城市建设的不断推进，对地下管线的需求越来越大。

传统的开挖方式不仅会破坏地表，还会对周边环境造成一定的影响，因此非开挖技术成为了市场的热点。

目前，市场对于非开挖技术的需求呈现出逐年增长的趋势。

2.技术水平，非开挖技术在国内已经取得了长足的发展，具备了一定的成熟度和可靠性。

各种非开挖技术手段如水平定向钻、管道拆除、管道修复等已经得到了广泛的应用，技术水平不断提高，为行业的发展提供了有力的支撑。

3.市场竞争，随着市场需求的增加，非开挖行业的市场竞争也在不断加剧。

各个企业为了争夺市场份额，不断加大技术研发和创新力度，提高产品质量和服务水平，形成了一种良性的竞争格局。

二、非开挖行业的发展趋势。

1.技术创新，随着科技的不断进步，非开挖技术也在不断进行创新。

新型的非开挖技术手段不断涌现，如激光测量技术、无损检测技术等，为行业的发展带来了新的机遇。

2.绿色环保，随着人们对环境保护意识的提高，非开挖技术的绿色环保特点将会成为未来发展的主要趋势。

非开挖技术可以减少对地表的破坏，降低施工对周边环境的影响，符合现代城市建设的可持续发展理念。

3.智能化发展，随着人工智能、大数据等技术的不断发展，非开挖技术也将朝着智能化方向发展。

智能化的非开挖技术可以提高施工效率，降低人力成本，为行业的发展注入新的活力。

三、非开挖行业的发展机遇与挑战。

1.市场机遇，随着城市建设的不断推进，对地下管线的需求将会持续增加，为非开挖行业提供了广阔的市场空间。
