【物理】电功率中考题集锦经典

精选全文完整版（可编辑修改）中考物理电功率真题汇编(含答案)一、电功率选择题1．如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多B. 乙实验通电一段时间后，左侧 U 形管中液面的高度差比右侧的大C. 乙实验是为了研究电流产生的热量与电阻的关系D. 乙实验右边密闭容器与左边密闭容器中的电阻丝产生热量之比为 4：1【答案】 B【解析】【解答】解：A、甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q＝I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多。

A不符合题意；B、乙实验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，由焦耳定律Q＝I2Rt可知，左侧电阻产生热量多；则左侧容器内空气吸收的热量多，气体压强大，即左侧U形管中液面的高度差比右侧的大。

B符合题意；C、乙实验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系。

C不符合题意；D、装置乙中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右＝I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右＝I1+I2，两电阻阻值相等，则支路中电流相等，I1＝I2，所以右边容器中通过电阻的电流是左侧通过电流的一半，由Q＝I2Rt可知，左边容器中的电阻产生的热量是右侧容器电阻丝产生的热量的4倍，D不符合题意。

故答案为：B【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（两电阻中的电流相等，两电阻丝的阻值不同，根据温度计示数的变化判断吸收热量的多少，可探究电流产生热量与电阻大小的关系；通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。

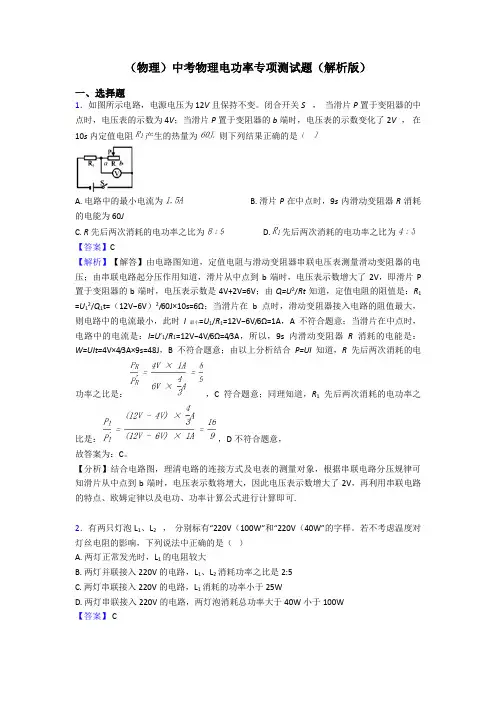

（物理）中考物理电功率专项测试题（解析版）一、选择题1．如图所示电路，电源电压为12V且保持不变。

闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻产生的热量为则下列结果正确的是A. 电路中的最小电流为B. 滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC. R先后两次消耗的电功率之比为D. 先后两次消耗的电功率之比为【答案】C【解析】【解答】由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P 置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1 =U12/Q1t=（12V−6V）2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，A不符合题意；当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，B不符合题意；由以上分析结合P=UI知道，R先后两次消耗的电功率之比是：，C符合题意；同理知道，R1先后两次消耗的电功率之比是：，D不符合题意，故答案为：C。

【分析】结合电路图，理清电路的连接方式及电表的测量对象，根据串联电路分压规律可知滑片从中点到b端时，电压表示数将增大，因此电压表示数增大了2V，再利用串联电路的特点、欧姆定律以及电功、功率计算公式进行计算即可.2．有两只灯泡L1、L2，分别标有“220V（100W”和“220V（40W”的字样。

若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A. 两灯正常发光时，L1的电阻较大B. 两灯并联接入220V的电路，L1、L2消耗功率之比是2:5C. 两灯串联接入220V的电路，L1消耗的功率小于25WD. 两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W【答案】 C【解析】【解答】解：（1）由P=UI= 可得，两灯泡正常发光时的电阻分别为：则R1<R2，即L1的电阻较小，A不符合题意；（2）两灯并联接入220V的电路，它们两端的电压等于220V，均能正常发光，则L1、L2消耗功率之比P1：P2=100W：40W=5：2，B 不符合题意；（3）两灯串联接入220V的电路时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流，消耗的功率，C符合题意；两灯泡消耗总功率，D不符合题意。

中考物理电功率直题汇编( 含答案 ) 及分析一、电功率选择题1．如下图的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P 向右挪动时，电路中保持不变的是（）A.用电器耗费的总功率B.电压表 V 的示数与电流表C.电流表 A 的示数与电流表D.电压表 V 的示数与电流表【答案】 D A的示数的比值A1的示数的差值A1的示数的乘积【分析】【解答】由电路图知道， R1与 R2并联，电流表 A1测 R1的电流，电流表 A 测并联电路的总电流，电压表测电源电压，所以不论滑片怎样挪动，电压表的示数不变；当滑动变阻器的滑片 P 向右挪动时，变阻器连入电路中的电阻变大，由P=U2/ R 知道，用电器耗费的总功率变小， A 不切合题意；由图知道，电压表V 的示数与电流表 A 的示数的比值等于电路的总电阻，因为滑动变阻器的滑片P 向右挪动而使总电阻变大，所以该比值变大，B 不切合题意；因为并联电路中各支路互不影响，所以当滑动变阻器的滑片P 向右挪动时，经过 R1的电流不变，即电流表A1示数不变，但变阻器因为连入电路中的电阻变大，而使经过变阻器的电流变小，因为电流表 A 的示数与电流表 A1的示数的差值等于经过变阻器的电流，所以，该差值会变小， C 不切合题意；又因为电压表示数不变、电流表A1示数不变，所以电压表 V 的示数与电流表A1的示数的乘积不变， D 切合题意，故答案为： D。

【剖析】联合电路图判断电阻的连结方式及电表的丈量对象，经过滑动变阻器的滑片P 向右挪动时变阻器连入电路中的电阻变化，联合欧姆定律、并联电路的规律、电功率公式进行剖析即可 .2．依据额定电压为 2.5V 小灯泡的I-U 图像（如下图）剖析，以下结论正确的选项是（）A. 当小灯泡的电压为0V 时，其电阻为0 B. 当小灯泡的电流为0.1A 时，其本质功C. 经过小灯泡的电流与其两头的电压成正比D. 小灯泡的额定功率为0.625W【答案】D【分析】【解答】 A. 电阻是导体的属性，当小灯泡的电压为0V 时，电流为零，但电阻不为 0， A 不切合题意；B. 如图当小灯泡的电流为0.1A 时，两头电压为0.5V，其本质功率为：，B 不切合题意；C.因为灯丝电阻随温度高升而变大，当灯两头的电压高升时，灯丝的温度高升，电阻壮大，所以经过小灯泡的电流与其两头的电压不可正比， C 不切合题意；D. 小灯泡的额定电压为 2.5V时，电流为0.25A，所以功率为：， D 切合题意；故答案为： D。

一、初中物理电功率的综合计算问题1．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。

如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ） A ．30W 30V B ．15W 10V C ．15W 15V D ．30W 60V 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（三) 【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。

【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。

故选C 。

2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（） 【来源】2020年天津市和平区中考一模物理试题【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

中考物理电功率真题汇编(含答案)含解析一、电功率选择题1．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。

则下列结果正确的是（）A. 电源电压为20VB. R1的阻值为5ΩC. 为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD. 开关S闭合后电路消耗的最小功率为14.4W【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压。

（1）由图乙可知，当R2＝10Ω时U1＝12V，当R2′＝20Ω时U1′＝8V，因串联电路中各处的电流相等，所以，电路中的电流分别为：I＝＝，I′＝＝，因串联电路中总电压等于各分电压之和，且电源电压保持不变，所以，电源的电压：U＝I（R1+R2）＝I′（R1+R2′），即（R1+10Ω）＝（R1+20Ω），解得：R1＝10Ω，B不符合题意；电源的电压U＝I（R1+R2）＝ ×（10Ω+10Ω）＝24V，A不符合题意；（2）当电压表的示数U1″＝15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，此时电路中的电流：I大＝＝＝1.5A，此时滑动变阻器两端的电压：U2小＝U﹣U1″＝24V﹣15V＝9V，则滑动变阻器接入电路中的最小阻值：R2小＝＝＝6Ω，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，所以，滑动变阻器接入电路中的阻值范围为6Ω～30Ω，C不符合题意；（3）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，则P小＝＝＝14.4W，D符合题意。

故答案为：D。

【分析】由图乙可知，当R2的阻值为10Ω和20Ω时电压表的示数，根据串联电路的电流特点和欧姆定律表示出电路中的电流，根据串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压.当电压表的示数最大时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，根据串联电路的电流特点和欧姆定律求出电路中的最大电流，根据串联电路的电压特点求出此时滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的最小阻值；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，据此得出滑动变阻器接入电路中的阻值范围.当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，根据电阻的串联和P=UI=求出电路的最小功率.2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。

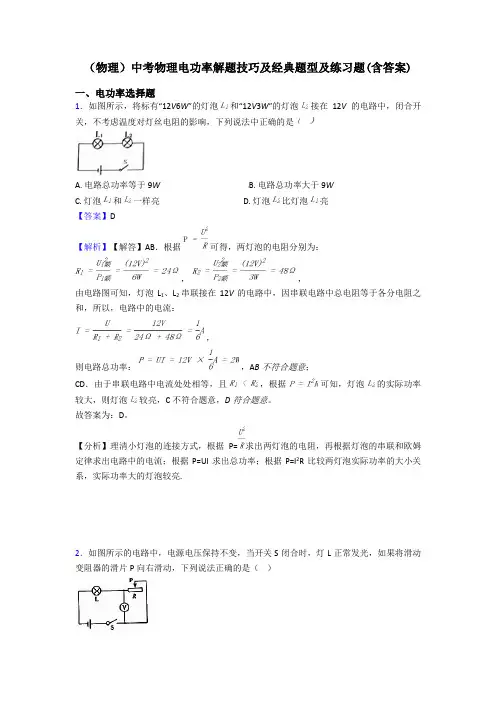

（物理）中考物理电功率解题技巧及经典题型及练习题(含答案)一、电功率选择题1．如图所示，将标有“12V6W”的灯泡和“12V3W”的灯泡接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A. 电路总功率等于9WB. 电路总功率大于9WC. 灯泡和一样亮D. 灯泡比灯泡亮【答案】D【解析】【解答】AB．根据可得，两灯泡的电阻分别为：，，由电路图可知，灯泡L1、L2串联接在12V的电路中，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，则电路总功率：，A B不符合题意；CD．由于串联电路中电流处处相等，且，根据可知，灯泡的实际功率较大，则灯泡较亮，C不符合题意，D符合题意。

故答案为：D。

【分析】理清小灯泡的连接方式，根据P=求出两灯泡的电阻，再根据灯泡的串联和欧姆定律求出电路中的电流；根据P=UI求出总功率；根据P=I2R比较两灯泡实际功率的大小关系，实际功率大的灯泡较亮.2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。

故答案为：D。

【分析】结合电路图，理清电路的连接方式及电表的测量对象，结合滑动变阻器的滑片P 向右滑动时，接入电路中的电阻变化，利用欧姆定律及电功率的计算公式分析即可.3．有两只灯泡L1、L2，分别标有“220V（100W”和“220V（40W”的字样。

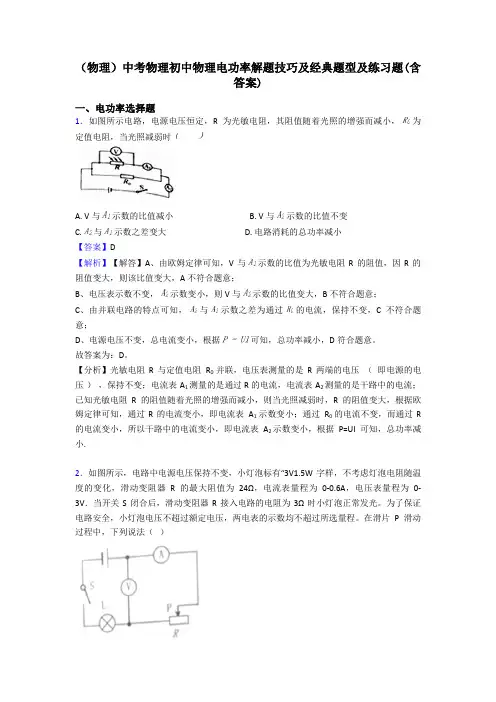

（物理）中考物理初中物理电功率解题技巧及经典题型及练习题(含答案)一、电功率选择题1．如图所示电路，电源电压恒定，R为光敏电阻，其阻值随着光照的增强而减小，为定值电阻，当光照减弱时A. V与示数的比值减小B. V与示数的比值不变C. 与示数之差变大D. 电路消耗的总功率减小【答案】D【解析】【解答】A、由欧姆定律可知，V与示数的比值为光敏电阻R的阻值，因R的阻值变大，则该比值变大，A不符合题意；B、电压表示数不变，示数变小，则V与示数的比值变大，B不符合题意；C、由并联电路的特点可知，与示数之差为通过的电流，保持不变，C不符合题意；D、电源电压不变，总电流变小，根据可知，总功率减小，D符合题意。

故答案为：D。

【分析】光敏电阻R与定值电阻R0并联，电压表测量的是R两端的电压（即电源的电压），保持不变；电流表 A1测量的是通过R的电流，电流表 A2测量的是干路中的电流；已知光敏电阻R的阻值随着光照的增强而减小，则当光照减弱时，R的阻值变大，根据欧姆定律可知，通过R的电流变小，即电流表A1示数变小；通过R0的电流不变，而通过R 的电流变小，所以干路中的电流变小，即电流表A2示数变小，根据P=UI 可知，总功率减小.2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。

在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。

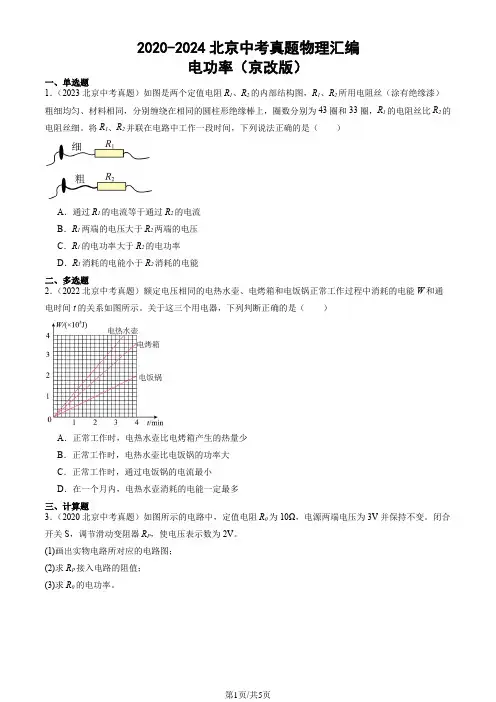

2020-2024北京中考真题物理汇编电功率（京改版）一、单选题1．（2023北京中考真题）如图是两个定值电阻R1、R2的内部结构图，R1、R2所用电阻丝（涂有绝缘漆）粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，R1的电阻丝比R2的电阻丝细。

将R1、R2并联在电路中工作一段时间，下列说法正确的是（）A．通过R1的电流等于通过R2的电流B．R1两端的电压大于R2两端的电压C．R1的电功率大于R2的电功率D．R1消耗的电能小于R2消耗的电能二、多选题2．（2022北京中考真题）额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示。

关于这三个用电器，下列判断正确的是（）A．正常工作时，电热水壶比电烤箱产生的热量少B．正常工作时，电热水壶比电饭锅的功率大C．正常工作时，通过电饭锅的电流最小D．在一个月内，电热水壶消耗的电能一定最多三、计算题3．（2020北京中考真题）如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。

闭合开关S，调节滑动变阻器R P，使电压表示数为2V。

(1)画出实物电路所对应的电路图；(2)求R P接入电路的阻值；(3)求R0的电功率。

4．（2022北京中考真题）如图所示的电路中，电源两端电压为6V 并保持不变，电阻R 1的阻值为10Ω。

闭合开关S 后，电压表的示数为2V 。

求：（1）电阻R 2的阻值；（2）电阻R 1消耗的电功率。

5．（2024北京中考真题）如图所示的是某款两档电热器的简化电路，1R 、2R 为阻值一定的电热丝，1550R =Ω，244R =Ω。

该电热器接入电压为220V 的电路中。

求：(1)低温档时电路中的电流 ；(2)高温档时电热器的电功率 。

参考答案1．D【详解】由题意可知，两电阻丝的材料相同，电阻丝R1比R2长且细，则R1>R2；AB．因R1与R2并联，电阻两端的电压相等，由UIR=可知，电阻大的通过的电流小，所以通过R1的电流小于通过R2的电流，故AB错误；C．由2UPR=可知，R1电功率小于R2的电功率，故C错误；D．R1电功率小于R2的电功率，根据W=Pt可知，相同时间内R1消耗的电能小于R2消耗的电能，故D正确。

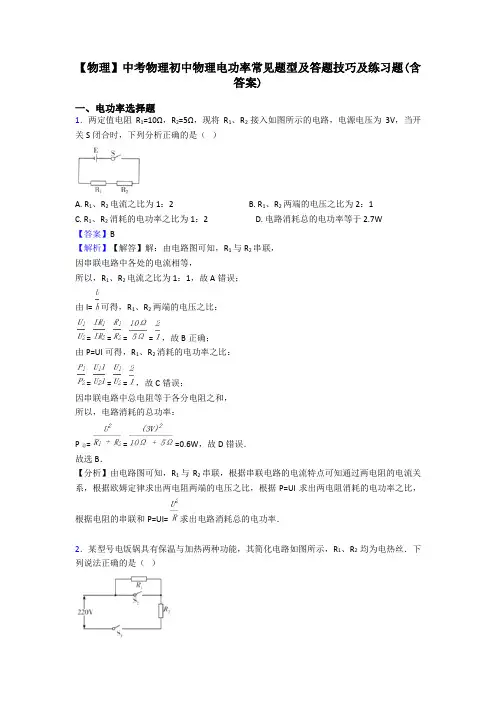

【物理】中考物理初中物理电功率常见题型及答题技巧及练习题(含答案)一、电功率选择题1．两定值电阻R1=10Ω，R2=5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是（）A. R1、R2电流之比为1：2B. R1、R2两端的电压之比为2：1C. R1、R2消耗的电功率之比为1：2D. 电路消耗总的电功率等于2.7W【答案】B【解析】【解答】解：由电路图可知，R1与R2串联，因串联电路中各处的电流相等，所以，R1、R2电流之比为1：1，故A错误；由I= 可得，R1、R2两端的电压之比：= = = = ，故B正确；由P=UI可得，R1、R2消耗的电功率之比：= = = ，故C错误；因串联电路中总电阻等于各分电阻之和，所以，电路消耗的总功率：P总= = =0.6W，故D错误．故选B．【分析】由电路图可知，R1与R2串联，根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压之比，根据P=UI求出两电阻消耗的电功率之比，根据电阻的串联和P=UI= 求出电路消耗总的电功率．2．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A. S1、S2闭合时，电饭锅处于加热状态B. S1、S2闭合时，电饭锅处于保温状态C. S1闭合、S2断开时，电饭锅处于加热状态D. S1断开、S2闭合时，电饭锅处于保温状态【答案】A【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P= 可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．3．如图所示，电源电压U保持不变。

（物理）中考物理电功率真题汇编(含答案)及解析一、电功率选择题1．如图所示，电源电压为12V且保持不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点a时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动至某一位置c时，电压表示数为4V，R1消耗的电功率为3.2W．下列说法正确的是（）A. 滑片P在a点时，R1消耗的电功率为2WB. 滑片P在b点时，R1消耗的电功率为0.6WC. 滑片P在c点时，R2消耗的电功率为1.6WD. 滑片P在c点时，电路消耗的总功率为4W【答案】C【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当滑片P在某一端点a时，电流表示数为0.1A，串联电路中电流处处相等，即I=I1=I2=0.1A，R2消耗的电功率为1W；根据P=UI，则此时R2两端电压：U2= = =10V，因R1与R2串联，所以R1两端电压：U1=U﹣U2=12V﹣10V=2V，R1消耗的电功率：P1=U1I1=2V×0.1A=0.2W；﹣﹣﹣﹣故A错误；当滑片在a时，由欧姆定律的变形公式，变阻器连入电路中的电阻：R2= =100Ω，R1= = =20Ω滑片P在另一端b点时，即变阻器连入电路中的电阻为0，电路中只有R1，消耗的电功率为：P1= = =7.2W，﹣﹣﹣﹣故B错误；（2）当滑片P移动至某一位置c时，电压表示数 =4V，根据串联电路电压的规律，R1的电压：U′1=U﹣U′2=12V=4V=8V，根据P=UI，此时电路中的电流：I′= = =0.4A，滑片P在c点时，R2消耗的电功率：= I′=4V×0.4A=1.6W；﹣﹣﹣﹣故C正确；滑片P在c点时，电路消耗的总功率：P总=UI′=12V×0.4A=4.8W，﹣﹣﹣﹣故D错误；故选C．【分析】（1）由图知R1、R2串联在电路中，电流表测电路中电流，电压表测R2两端电压，当滑片P在某一端点a时，串联电路中电流处处相等，根据P=UI求出电压表示数，根据串联电路电压规律，求出R1两端电压，根据P=UI求R1消耗的电功率；由欧姆定律求出当滑片在a时，变阻器连入电路中的电阻及R1的电阻，滑片P在另一端b点时，即变阻器连入电路中的电阻为0，电路中只有R1，根据P= 求R1消耗的电功率；（2）当滑片P移动至某一位置c时，根据串联电路电压的规律，求R1的电压，根据P=UI 求出此时电路中的电流，分别根据P=UI求R2消耗的电功率和电路消耗的总功率．2．如图所示，下列测量记录正确的是（）A. 物体的长度是 3.15cmB. 体温计的示数是36.7℃C. 弹簧测力计示数是1ND. 电能表的示数是2015kW•h【答案】 B【解析】【解答】A、刻度尺的分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm ﹣2.00cm=1.15cm．故A错误；B、体温计的量程为35℃～42℃，一个大格表示1℃，里面有10个小格，因此它的分度值为0.1℃．因此它的读数=36℃+0.7℃=36.7℃．故B正确；C、弹簧测力计的分度值是0.2N，所以弹簧测力计的示数是0.2N×4=0.8N．故C错误；D、电能表的读数为201.5kW•h．故D错误．故选B．【分析】①使要弄清楚刻度尺的量程和分度值再去读数．起始端是否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值的下一位．②要弄清楚体温计的量程和分度值再去读数．③要弄清楚弹簧测力计的量程和分度值再去读数．④电能表的读数要注意，最后一位为小数位．3．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】C【解析】【解答】解：用电器在t=1h内消耗的电能为W=1.2kW•h，用电器的电功率：P= = =1.2kW=1200W，液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调．故选C．【分析】根据用电器在1h内消耗的电能，结合公式P= ，求出电功率，再与题目中给出的用电器的功率比较即可．4．如图所示，电源电压U保持不变。

（物理）中考物理电功率解题技巧及经典题型及练习题(含答案)一、电功率选择题1．一台额定电压为220V的电动机，正常工作时通过的电流为5A，发热损失的功率为25W，则其线圈电阻是（）A. 1ΩB. 5ΩC. 44ΩD. 1100Ω【答案】A【解析】【解答】算线圈电阻时应该通过发热功率来计算，即由Q=I2R可得。

故答案为:A.【分析】知道正常工作时通过的电流和发热损失的功率，根据P=I2R的变形公式R=P/I2电动机线圈的电阻．2．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC不符合题意；B、电源电压不变，电流变大，根据P=UI可知，电路的总功率变大，B符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变，D不符合题意。

故答案为：B。

【分析】结合电路图，判断开关闭合、断开时电路连接方式的辨别和电表所测电路元件，利用串联电路的特点和欧姆定律分析即可.3．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

中考物理初中物理电功率解题技巧及经典题型及练习题(含答案)一、电功率选择题1．下列电器中，利用电流热效应工作的是（）A. 电风扇B. 电暖气C. 电视机D. 电磁继电器【答案】 B【解析】【解答】A．电风扇的电动机工作时主要把电能转化为机械能，不是利用电流热效应工作的，A不符合题意；B．电暖气工作时把电能转化为内能，是利用电流热效应工作的，B符合题意；C．电视机主要是把电能转化为光能和声能，不是利用电流热效应工作的，C不符合题意；D．电磁继电器主要利用了电流的磁效应工作的，D不符合题意。

故答案为：B【分析】电流的热效应：电流通过电阻要发热，这叫做电流的热效应.如电灯、电炉、电烙铁、电焊等，都是电流的热效应的例子.2．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置．通电前，A、B 两个U型管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则（）A. I1=I2， A管中的液面较低B. I1=I2， A管中的液面较高C. I1＞I2， A管中的液面较低D. I1＞I2， A管中的液面较高【答案】D【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞I2，故AB错误；由Q=I2Rt可知，通电时间相同时，I1＞I2， R1=R2=5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，A测玻璃管液面较高．故选D．【分析】由电路图分析电阻丝的连接方式，根据串并联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt比较两电阻产生的热量关系，密闭空气吸收热量后，压强变大，U形管内两液面的差值变大，据此进行解答．3．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】C【解析】【解答】解：用电器在t=1h内消耗的电能为W=1.2kW•h，用电器的电功率：P= = =1.2kW=1200W，液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调．故选C．【分析】根据用电器在1h内消耗的电能，结合公式P= ，求出电功率，再与题目中给出的用电器的功率比较即可．4．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A. 3：4B. 4：3C. 7：3D. 4：7【答案】A【解析】【解答】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1=0.3A；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=0.3A，由于电流表示数变化了0.4A，则说明通过R2的电流是I2=0.4A，又因为并联电路各支路两端的电压相等，即U1 =U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：，故答案为：A。

中考物理电功率真题汇编(含答案) 一、电功率选择题 1．如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是

（ ） A. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多 B. 乙实验通电一段时间后，左侧 U 形管中液面的高度差比右侧的大 C. 乙实验是为了研究电流产生的热量与电阻的关系 D. 乙实验右边密闭容器与左边密闭容器中的电阻丝产生热量之比为 4：1 【答案】 B 【解析】【解答】解：A、甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q＝I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多。A不符合题意； B、乙实验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，由焦耳定律Q＝I2Rt可知，左侧电阻产生热量多；则左侧容器内空气吸收的热量多，气体压强大，即左侧U形管中液面的高度差比右侧的大。B符合题意； C、乙实验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系。C不符合题意； D、装置乙中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右＝I左 ， 两个5Ω的电阻并联，根据并联电路的电流特点知I右＝I1+I2 ， 两电阻阻值相等，则支路中电流相等，I1＝I2 ， 所以右边容器中通过电阻的电流是左侧通过电流的一半，由Q＝I2Rt可知，左边容器中的电阻产生的热量是右侧容器电阻丝产生的热量的4倍，D不符合题意。 故答案为：B 【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（两电阻中的电流相等，两电阻丝的阻值不同，根据温度计示数的变化判断吸收热量的多少，可探究电流产生热量与电阻大小的关系；通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.

中考物理《电功率（计算题）》专项练习题(附答案)1．某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．2．小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？3．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。

当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。

（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）4．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。

5．如图所示，电源电压保持不变，灯泡L标有“3V；1.5W”字样，电流表A和A1使用的量程均为0~0.6A，将滑动变阻器R的滑片P滑到b端。

（1）断开开关S1，闭合开关S、S2，电压表V的示数为8.0V，电流表A的示数为0.4A，则滑动变阻器的最大阻值及它在5min内产生的热量各是多少？（2）闭合开关S、S1、S2，电流表A1的示数为0.2A，则R1的阻值为多大？（3）断开开关S1、S2，闭合开关S，为了保证电路的安全（忽略温度对灯丝电阻的影响），则滑动变阻器R的阻值调节范围是多少？6．如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。

2019年中考物理真题集锦——专题十八：电功率1.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。

2.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。

已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。

（1）求定值电阻R0的阻值；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。

3.（2019泸州，21）小明家电热水器铭牌标识为“220V1000W”。

由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表指示灯闪烁了242次，电能表规格如图所示。

问：（1）小明测得该电热水器的实际电功率是多少？（2）该电热水器氧化电热丝的实际电阻值是多少？（3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？4.（2019宿迁，18）某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图所示：（1）当开关S1断开，S2接a时，该电火锅选用______档工作（选填“高温”、“中温“或“低温”）。

（2）当电火锅使用中温档正常工作时，电路中电流是多大？接入电路的电热丝的阻值是多少？（3）用电火锅高温档在额定电压下烧水7分钟，电流做了多少功？若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高多少℃（c水=4.2×103J/ （kg?℃））？5.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
