手工焊接作业指导书93432528

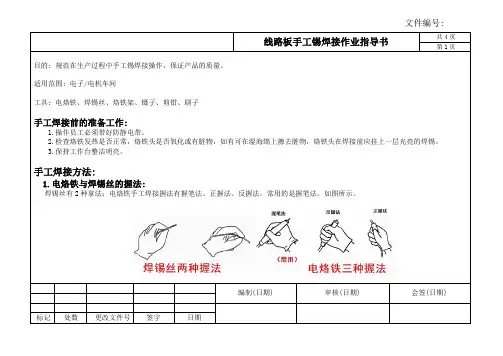

文件编号:线路板手工锡焊接作业指导书共4页第1页目的: 规范在生产过程中手工锡焊接操作，保证产品的质量。

适用范围: 电子/电机车间工具: 电烙铁、焊锡丝、烙铁架、镊子、剪钳、刷子手工焊接前的准备工作:1.操作员工必须带好防静电带。

2.检查烙铁发热是否正常，烙铁头是否氧化或有脏物，如有可在湿海绵上擦去脏物，烙铁头在焊接前应挂上一层光亮的焊锡。

3.保持工作台整洁明亮。

手工焊接方法:1.电烙铁与焊锡丝的握法:焊锡丝有2种拿法；电烙铁手工焊接握法有握笔法、正握法、反握法，常用的是握笔法。

如图所示。

编制(日期) 审核(日期) 会签(日期) 标记处数更改文件号签字日期文件编号:线路板手工锡焊接作业指导书共4页第2页2.焊接方法:步骤一: 准备施焊（图①）左手拿焊锡丝，右手握电烙铁，进入备焊状态。

要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。

步骤二: 加热元件（图②）电烙铁的焊接温度由实际使用情况决定。

焊接时烙铁头与线路板成45°角，电烙铁头顶住焊盘和元器件引脚然后给元件引脚和焊盘均匀预热。

时间控制在2秒内。

步骤三: 送入焊丝（图③）元件的焊接面被加热到一定温度时，焊锡丝从元件脚和烙铁接触面处引入，焊锡丝应靠在元件脚与烙铁头之间。

注意不要把焊锡丝送到烙铁头上。

步骤四: 移开焊丝（图④）当焊锡丝熔化至焊锡散满整个焊盘时，即可以左上45°角方向拿开焊锡丝。

步骤五: 移开烙铁（图⑤）焊锡丝拿开后，烙铁继续放在焊盘上持续1秒左右，即可以右上45°角方向拿开烙铁。

拿开烙铁时，不要过于迅速或用力往上挑，以免溅落锡珠或使焊锡点拉尖等，同时要保证被焊元件在焊锡凝固之前不要移动或受到震动，否则极易造成虚焊等现象。

从第三步开始到第五步结束，时间大约也是1至2秒。

编制(日期) 审核(日期) 会签(日期)标记处数更改文件号签字日期文件编号:线路板手工锡焊接作业指导书共4页第3页焊接的注意事项及焊接后的处理事项:①电烙铁应选50W普通内热式烙铁或恒温式烙铁，电烙铁的温度控制在350℃~420℃。

焊接作业指导书一、任务背景和目的焊接是一种常见的金属连接方法，广泛应用于各个行业和领域。

为了确保焊接作业的安全、高效和质量，制定本指导书，提供详细的焊接作业流程和操作要求，以指导焊工进行焊接作业。

二、作业环境和安全要求1. 作业环境：- 确保焊接作业区域通风良好，避免有害气体积聚。

- 保持作业区域整洁，防止杂物堆积和滑倒。

- 确保作业区域没有易燃物品，避免火灾发生。

2. 安全要求：- 所有焊工必须穿戴个人防护装备，包括焊接面罩、防护手套、防护服等。

- 确保焊工具和设备正常工作，定期检查和维护。

- 确保焊工具和设备接地良好，避免电击事故发生。

- 禁止在焊接作业区域吸烟、使用明火或者其他火源。

三、设备和材料准备1. 设备准备：- 焊接机：根据焊接材料和要求选择合适的焊接机，确保其工作正常和安全。

- 气体供应系统：根据焊接作业需要，准备好气体供应系统，并确保其正常工作。

- 焊接工具：准备好各类焊接工具，如电焊钳、剪刀、刷子等。

2. 材料准备：- 焊接材料：根据焊接作业需要，准备好合适的焊接材料，如焊条、焊丝等。

- 清洁剂：准备好适合于焊接材料的清洁剂，用于清洁焊接表面。

四、焊接作业流程1. 准备工作：- 检查焊接设备和工具，确保其正常工作。

- 清洁焊接表面，去除油污和杂质。

- 安装焊接夹具和定位装置，确保焊接位置准确。

2. 调试焊接设备：- 根据焊接材料和要求，调整焊接机的电流和电压。

- 检查气体供应系统，确保气体流量稳定。

3. 开始焊接：- 确保焊工穿戴个人防护装备，包括焊接面罩、防护手套等。

- 将焊条或者焊丝插入焊接机，根据焊接位置和要求选择合适的焊接方法。

- 控制焊接电流和速度，保持焊接质量和外观。

- 焊接完成后，断开电源，清理焊接残渣和杂质。

五、质量控制和验收标准1. 质量控制：- 焊接过程中，焊工应注意焊接电流、速度和均匀性，确保焊缝质量。

- 焊接完成后，应检查焊缝的密实性、无裂纹温和孔等缺陷。

焊接作业指导书与焊接工艺焊接作业指导书1. 焊接作业前准备：- 确认焊接工件和焊接材料的材质和规格。

- 检查焊接设备，确保设备正常运行。

- 准备所需的焊接电极、焊丝、气体等。

2. 焊接工艺选择：- 根据焊接材料的性质和要求，选择适当的焊接工艺，如手工电弧焊、气体保护焊等。

3. 焊接工艺参数设定：- 根据焊接材料和焊接工艺的要求，设置适当的焊接电流、电压、焊接速度等参数。

4. 焊接准备：- 清洁焊接工件表面，去除油污、氧化物等。

- 对于较大的焊接工件，可以采用预热的方式，以提高焊接质量。

5. 焊接操作：- 按照焊接工艺要求，进行焊接操作。

- 控制焊接电流、电压等参数，保持焊接过程的稳定。

6. 焊接质量检查：- 检查焊缝的外观质量，如焊缝的形状、焊缝的完整性等。

- 进行焊缝的无损检测，如超声波检测、射线检测等。

7. 焊接后处理：- 对焊接工件进行清洁，去除焊渣、氧化物等。

- 进行必要的热处理，如回火处理、退火处理等。

焊接工艺1. 手工电弧焊：- 使用电弧焊机和焊条进行焊接。

- 适用于焊接较小的工件，焊接速度较慢。

2. 气体保护焊：- 使用气体保护焊机和焊丝进行焊接。

- 适用于焊接不锈钢、铝合金等材料，焊接速度较快。

3. 熔化极气体保护焊：- 使用熔化极焊机和焊丝进行焊接。

- 适用于焊接高强度钢、合金钢等材料，焊接速度较快。

4. 焊接自动化：- 使用机器人进行焊接操作。

- 适用于大批量焊接，提高生产效率和焊接质量。

5. 激光焊接：- 使用激光进行焊接。

- 适用于焊接高精度、高要求的工件，焊接速度较快。

6. 电阻焊接：- 使用电流通过工件产生热量进行焊接。

- 适用于焊接导电性好的材料，焊接速度较快。

注意事项：- 在进行焊接作业时，要注意个人安全，佩戴防护眼镜、手套等。

- 确保焊接设备的接地良好，避免电击事故的发生。

- 控制焊接参数，避免焊接过程中产生过高的温度，导致焊接材料变形或熔化。

- 进行焊接后的质量检查，确保焊接质量符合要求。

焊接作业指导书引言概述焊接作业指导书是指对焊接作业过程中的安全、操作规范、质量要求等方面进行详细说明的文件，旨在保障焊接作业的顺利进行，确保焊接质量和工作人员的安全。

本文将从安全措施、操作规范、质量要求、设备维护和环境要求等方面进行详细介绍。

一、安全措施1.1 确保操作人员穿戴相关防护用具，如焊接头盔、手套、护目镜等，以防止火花溅射伤及电弧辐射伤害。

1.2 在焊接作业现场设置明显的安全警示标识，包括高温警示、易燃警示等，以提醒工作人员注意安全。

1.3 确保焊接作业场所通风良好，避免有害气体积聚，可设置抽风装置或进行有害气体排放处理。

二、操作规范2.1 在进行焊接作业前，必须对焊接设备进行检查和试验，确保设备正常运转，防止因设备故障导致事故发生。

2.2 确保焊接操作人员具备相关证书和经验，熟悉焊接工艺要求，遵循焊接规范进行操作。

2.3 在进行焊接作业时，需根据焊接材料的种类和厚度，选择合适的焊接电流和电压，保证焊接质量。

三、质量要求3.1 确保焊接接头的牢固性和密封性，避免出现焊接缺陷，如气孔、裂纹等。

3.2 对焊接接头进行非破坏性检测，如超声波检测、射线检测等，确保焊接质量符合标准要求。

3.3 焊接作业完成后，对焊接接头进行外观检查，确保焊缝平整、无气孔、无裂纹等质量问题。

四、设备维护4.1 定期对焊接设备进行维护保养，包括清洁设备、更换磨损部件等，确保设备运转正常。

4.2 对焊接电源进行定期检测和校准，确保焊接电流和电压的准确性。

4.3 对焊接设备进行定期的安全检查，如检查电缆是否破损、地线是否连接良好等，确保设备安全可靠。

五、环境要求5.1 确保焊接作业场所干燥，避免水汽对焊接质量的影响。

5.2 避免焊接作业场所有易燃物品，以防止火灾事故的发生。

5.3 焊接作业场所应保持整洁，避免杂物堆积，确保工作环境清洁整洁。

结语综上所述，焊接作业指导书是保障焊接作业质量和工作人员安全的重要文件，操作人员在进行焊接作业时应严格遵守相关规范和要求，确保焊接作业顺利进行。

焊接作业指导书一、焊前准备规定1、检查焊接电流：在等速送丝下使用平硬特性直流电源，极性采用直流反接。

2、检查送丝系统：推丝式送丝机构要求送丝软管不宜过长（2～4m之间），确保送丝无阻。

3、检查焊枪：检查导电咀是否磨损，若超标则更换。

出气孔是否出气通畅。

4、检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。

5、检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。

检查CO2气体纯度（应大于99.5%，含水量和含氮量均不超过0.1%），压力降至0.98Mpa时，禁止使用。

6、检查施焊环境：确保施焊周围风速小于 2.0m/s。

7、清理工件表面：焊前清除焊缝两侧100mm以内的油、污、水、锈等，重要部位要求直至露出金属光泽。

8、检查焊接工艺指导书（或焊接工艺卡）是否与实际施条件相符，严格按工艺指导书调节施焊焊接规范。

二、施焊操作规定1、根据CO2气体保护半自动焊根据焊枪不同依说明书操作。

2、引弧采用直接短路法接触引弧，引弧前使焊丝端头与焊件保持2～3mm的距离，若焊丝头呈球状则去掉。

3、施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。

4、熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。

5、焊缝接头连接采用退焊法。

6、尺量采用左焊法施焊。

7、摆动与不摆动参照工艺指导书或根据焊件厚度及材质热输入要求定。

8、对T型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。

9、严格按工艺指导书要求正确选择焊接顺序，减小焊接变形和焊后残余应力。

10、焊后关闭设备电源，用钢丝刷清理焊缝表面，目测或用放大镜观察焊缝表面是否有气孔、裂纹、咬边等缺陷，用焊缝量尺测量焊缝外观成形尺寸。

三、焊接参数规范规定1、焊接工艺参数控制：在焊接工艺指导书下的重要焊缝必需严格按工艺卡所示参数施焊。

对未明确指定工艺参数的焊缝施焊时按如下要求施焊：2、焊丝直径：根据焊件厚度、焊接位置及生产进度要求综合考虑。

焊接作业指导书一、焊前准备规定1、检查焊接电流：在等速送丝下使用平硬特性直流电源，极性采用直流反接。

2、检查送丝系统：推丝式送丝机构要求送丝软管不宜过长（2～4m之间），确保送丝无阻。

3、检查焊枪：检查导电咀是否磨损，若超标则更换。

出气孔是否出气通畅。

4、检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。

5、检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。

检查CO2气体纯度（应大于99.5%，含水量和含氮量均不超过0.1%），压力降至0.98Mpa时，禁止使用。

6、检查施焊环境：确保施焊周围风速小于 2.0m/s。

7、清理工件表面：焊前清除焊缝两侧100mm以内的油、污、水、锈等，重要部位要求直至露出金属光泽。

8、检查焊接工艺指导书（或焊接工艺卡）是否与实际施条件相符，严格按工艺指导书调节施焊焊接规范。

二、施焊操作规定1、根据CO2气体保护半自动焊根据焊枪不同依说明书操作。

2、引弧采用直接短路法接触引弧，引弧前使焊丝端头与焊件保持2～3mm的距离，若焊丝头呈球状则去掉。

3、施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。

4、熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。

5、焊缝接头连接采用退焊法。

6、尺量采用左焊法施焊。

7、摆动与不摆动参照工艺指导书或根据焊件厚度及材质热输入要求定。

8、对T型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。

9、严格按工艺指导书要求正确选择焊接顺序，减小焊接变形和焊后残余应力。

10、焊后关闭设备电源，用钢丝刷清理焊缝表面，目测或用放大镜观察焊缝表面是否有气孔、裂纹、咬边等缺陷，用焊缝量尺测量焊缝外观成形尺寸。

三、焊接参数规范规定1、焊接工艺参数控制：在焊接工艺指导书下的重要焊缝必需严格按工艺卡所示参数施焊。

对未明确指定工艺参数的焊缝施焊时按如下要求施焊：2、焊丝直径：根据焊件厚度、焊接位置及生产进度要求综合考虑。

焊接作业指导书及工艺一、焊接作业指导书1. 前置条件在进行焊接之前，需要做好以下几个准备工作，确保焊接作业的顺利进行：（1）在进行焊接之前，要根据要求对工件进行打磨和清洁，确保焊接部位没有油脂、氧化层、铁锈、水分等杂质。

（2）根据工件的种类和所要实现的要求，选择合适的焊接材料和设备。

同时根据焊接材料和设备的规格选取合适的电流、电压等参数。

（3）选好适合的焊接位置，安装好必要的夹具和辅助设备，确保焊接位置和高度的准确度。

（4）在进行焊接之前，要确保焊工已经按照相关规定做好了安全防护措施，包括佩戴好个人防护具、防火、防电击等措施。

2. 焊接操作流程在进行焊接操作时，应该按照以下步骤进行：（1）准备工件，清洁好焊接部位，然后将焊件放在所选的焊接位置上，并做好夹具和辅助设备的安装工作。

（2）按照要求调节好焊接设备的电压、电流等参数，连接好焊接电极。

（3）开始进行焊接操作，操作时要保持焊点的稳定，并均匀地沿着要焊接的轮廓进行焊接。

（4）在焊接过程中，要时刻注意电极头和焊件的间隙和距离，保持一定的距离。

（5）焊接完毕后，要及时关掉设备，将焊接电极从设备上取下，并仔细检查焊接效果是否符合要求。

（6）对于未达到要求的焊接效果，要及时进行修补或重新焊接。

3. 焊接操作注意事项（1）对于不同材料的焊接，需要选择合适的焊接方法和材料。

（2）在焊接过程中，要严格遵守相应的安全操作规定，注意个人防护措施，不得进行违规操作。

（3）焊接设备必须使用有效的接地线，确保操作安全。

（4）焊接作业要在光线充足的地方进行，以防止误操作。

（5）焊接设备和电极要经常保持清洁和维护，及时检查设备和电路的状态，避免故障和事故的发生。

4. 焊接质量控制在焊接过程中，需要进行质量控制，如下：（1）焊接员应严格按照要求进行操作，保证焊接的准确度和稳定性。

（2）对于已完成的焊接，要及时进行光学检查，确定焊接缺陷的位置，类型和数量。

（3）针对不同缺陷类型，采用合适的修复措施进行处理，最终达到完美的焊接效果。

焊接作业指导书一、任务描述本文档旨在为焊接作业提供详细的指导和操作流程，确保焊接作业的安全性、质量和效率。

二、背景信息焊接是一种常见的金属连接工艺，广泛应用于创造业和建造行业。

正确的焊接操作可以确保焊接接头的坚固性和密封性，避免浮现焊接缺陷和安全隐患。

三、操作准备1. 确保焊接设备和工具的完好性和正常工作状态。

2. 准备所需的焊接材料，包括焊条、焊丝、焊剂等。

3. 检查焊接工作区域的环境安全性，确保没有易燃、易爆等危（wei）险物品。

四、操作步骤1. 确定焊接接头的位置和方式，并进行标记。

2. 清洁焊接接头的表面，去除油污、氧化物等杂质。

3. 根据焊接材料的要求，选择合适的焊接电流和电压。

4. 将焊条或者焊丝与焊接工具连接，并调整焊接电流和电压。

5. 开始焊接，保持焊接工具与焊接接头的适当距离，控制焊接速度和角度。

6. 焊接完成后，检查焊接接头的质量，包括焊缝的坚固性和密封性。

7. 如有需要，进行焊接接头的后续处理，如打磨、清洁等。

五、操作注意事项1. 在进行焊接作业前，必须戴上防护眼镜、手套等个人防护装备。

2. 确保焊接区域通风良好，避免吸入有害气体。

3. 在焊接作业过程中，保持专注和稳定的姿式，避免不必要的挪移和干扰。

4. 遵循焊接材料的使用说明，避免超过其额定电流和电压范围。

5. 注意焊接工具的热量，避免烫伤和火灾风险。

六、常见问题解决1. 焊接接头浮现裂纹：可能是焊接速度过快或者焊接温度过高，应适当调整焊接速度和角度。

2. 焊接接头浮现气孔：可能是焊接材料中含有水分或者氧化物，应更换干燥的焊接材料。

3. 焊接接头不坚固：可能是焊接接头表面未清洁干净或者焊接速度过快，应重新清洁焊接接头并调整焊接速度。

4. 焊接接头浮现焊渣：可能是焊接材料的选择不当或者焊接工具的使用不正确，应更换合适的焊接材料并调整焊接工具。

七、安全措施1. 在进行焊接作业前，必须接受相关的安全培训和指导。

2. 确保焊接设备和工具的维护保养工作得到及时、有效的执行。

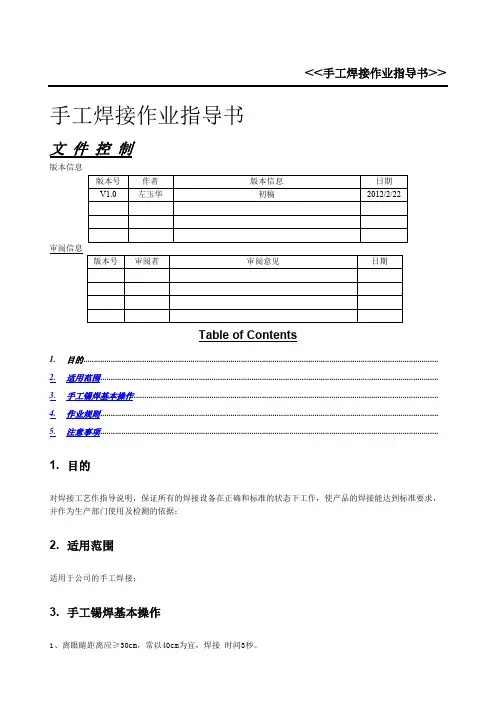

<<手工焊接作业指导书>>手工焊接作业指导书文件控制版本信息审阅信息Table of Contents1.目的.........................................................................................................................................................................2.适用范围.................................................................................................................................................................3.手工锡焊基本操作 .................................................................................................................................................4.作业规则.................................................................................................................................................................5.注意事项.................................................................................................................................................................1. 目的对焊接工艺作指导说明，保证所有的焊接设备在正确和标准的状态下工作，使产品的焊接能达到标准要求，并作为生产部门使用及检测的依据；2. 适用范围适用于公司的手工焊接；3. 手工锡焊基本操作1、离眼睛距离应≥30cm，常以40cm为宜，焊接时间3秒。

手工焊接作业指导书V1.0(总3页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
1作业规则
1.1焊接时必须佩戴好防静电手环及做好其他静电防护措施；
1.2烙铁/热风枪温度设置在280~360℃，缺省设置为330℃；
1.3焊接前，先核对实物是否与BOM上规格相符合；
1.4每次只取一种物料放在工作台面上，并在BOM上做记录；
焊完一种再取下一种；
1.5如有BGA或QFN须先焊接，焊完后须测量其贴装是否为良
好，确认OK后再用胶带纸将BGA四周封贴起来，以避免焊接时其他零件或锡渣进入BGA或QFN脚内；
1.6元器件焊接一般原则为：先难后易，先低后高，先小再
大，先轻后重，先里再外；
1.7每次焊接过程应分七步：准备好烙铁与锡丝，加热焊件，
熔化锡丝，移开锡丝，移开烙铁，检查焊接面，修理；
1.8焊接时间不超过3秒/次，最长不能超过6秒，同一焊点不
超过2次；以免热冲击损坏元器件；
1.9芯片、插件焊接前应先确保没有管脚变形现象；
1.10焊接完毕，再对焊接质量作全面的自检，包括：短路、漏
焊、方向、多焊及基板清洁；自检OK后方可流入下一工序；如有缺料，须向主管提出。

2焊接工具/辅助材料
3静电环、万用表、放大镜、镊子、剪钳、热风枪（280W，可调温）、烙铁(60W可调温)、焊锡丝（有铅，）、助焊剂、洗板水
4焊接标准
5按《按PCBA检验标准》或按客户提供特殊标准。

6焊接质量概要
6.1标准焊点
6.1.1色泽：焊点表面必须光亮不灰暗；
6.1.2形状：无尖锐突起，无凹洞、裂纹，无残留外来杂物，零
件脚突出锡面且焊锡完全覆盖焊点及零件脚周围；。

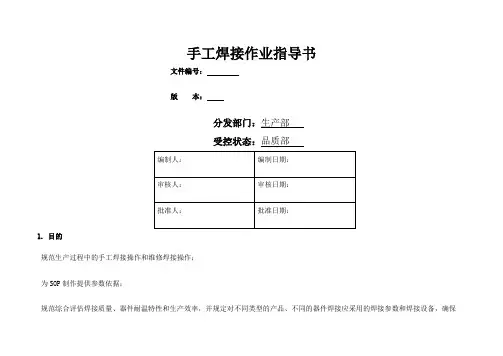

手工焊接作业指导书文件编号：版本：分发部门：生产部受控状态：品质部1.目的规范生产过程中的手工焊接操作和维修焊接操作；为SOP制作提供参数依据；规范综合评估焊接质量、器件耐温特性和生产效率，并规定对不同类型的产品、不同的器件焊接应采用的焊接参数和焊接设备，确保产品质量。

2.适用范围适用于PCBA类手工补锡操作；适用于PCBA类手工焊接元件操作；适用于焊接连接线材/端子座等材料。

3. 职责工艺技术部：对电烙铁使用提供正确操作方法；对被焊接对象及内容提供温度大小等标准参数；对电烙铁温度、漏电进行点检测试；对电烙铁进行维修，校验和定期维护。

生产部：依据工程提供的方法和工艺进行正常操作；对电烙铁进行日常保养和资产编号管控；配合工艺技术部人员在日常点检和转换机种时电烙铁温度调整。

品质部：对工艺技术部提供的各种参数进行不定期抽查、稽核；负责巡线时发现温度和漏电有异常后知会相关部门及处理后对策追踪。

4. 定义将两个物体通过加热熔合达到永久地牢固结合，并能起导电或固定的作用。

5. 程序内容材料及各参数选择：电烙铁的选择：使用专用焊台；锡丝材料的选择：使用型号为Sn63PbA助焊剂含量%直径毫米的锡丝。

焊锡温度及其它各参数选择：焊接温度标准：操作方法：烙铁手柄的握法见下图一：焊锡丝的拿取手法见上图二、图三：烙铁头清洁方法：吸水海棉上必须要保持湿润，但水份也不能过多，以不滴水为宜；吸水海棉需开V 形槽或在中间挖孔，以便清洗烙铁头，如下图所示。

烙铁的一般焊接顺序：图二（不连续作业）图二（连续作图一选定焊点：烙铁与焊锡指向焊接点；预热：预热焊锡与焊点；焊锡的熔化：锡丝触向被焊金属面，供给适当的焊锡量；移开锡丝：焊锡适量融化且分布于需焊接的部位后，即离开锡丝；移开烙铁：抽出烙铁，比抽出锡丝要慢~1秒时间。

手动焊接SMD元件的作业顺序：取已回温好的烙铁对被焊接焊盘进行加少量焊锡；用镊子在物料盒内夹一个需焊接的SMD元件到需焊接位置；烙铁头放入到元件与焊锡之间进行加热使其焊接，先在元件的一边进行固定焊接；移开镊子；焊接完成后取出烙铁。

手工电弧焊焊接作业指导发放号码:手工电弧焊焊接作业指导书受控状态：______________________版本：批准：持有者：年月发布年月实施•、廿的确保焊接的质量和焊接安全，杜绝虚焊，咬边现象。

二、适用范围本作业指导书适用于公司所有的焊接过程指导。

三、焊接要求(1)焊接接头与开坡口焊接前，要根据焊件厚度、结构形式和对强度的要求等，选择焊接接头形式。

常用的接头形式有对接、搭接、角接和T字接等。

开坡口：rtr丁电弧熔化金属的深度，一•般为3〜4毫米，所以在焊件比较厚吋，必须把焊件接口处去掉一部分金属才能焊透，称为开坡口。

(2)焊缝形式焊缝按空间位置可分为平焊缝、立焊缝、横焊缝及仰焊缝等四种形式。

其中平焊应用最为普遍，焊接时液体金属不会外流，容易操作，焊缝质量容易保证；而立焊和仰焊正好相反，在实践中较少应用。

(3)操作技术%1引弧。

引弧时，首先将焊条与工件接触造成短路，然后提起2〜4毫米，使焊条与工件之间形成电弧。

引弧有两种方法：直提法和擦划法。

%1运条。

屯弧引燃后，焊条末端要有三个基本动作，即沿焊条中心线均匀地向下送进，以维持电弧长度；沿焊接方向移动，以形成焊缝；作横向摆动，以获得较宽的焊缝。

运条方法有多种：直线形运条法和多层多道焊。

用此法焊接时，rfl于焊条不摆动，电弧较稳定，所以能获得较大的熔深，但焊缝宽度较窄。

一般用于不开坡口的对接平焊、多层焊的第一层焊缝往复直线运条法此法的特点是焊接速度较快、焊缝窄、散热快，所以适用于薄板和接头间隙较大的多层焊的第一层焊缝的焊接。

锯齿形运条法此法是将焊条末端作锯齿形连续摆动，并在焊缝两侧稍停片刻以防止产生咬口。

这种方法多用于较厚钢板的焊接，如平焊、仰焊和立焊的对接焊缝以及填角焊缝等。

曲于这种方法操作容易，所以在实际生产中应用较广。

月牙形运条法此法是将焊条末端沿焊接方向作月牙形的左右摇动，同时要在焊缝两侧边作片刻的停留，以保证焊缝两侧冇足够的熔深，并防止产生咬口。

焊接作业指导书一、任务背景为了确保焊接作业的质量和安全，减少事故发生的可能性，提高工作效率，特编写本焊接作业指导书，以指导焊接作业人员进行正确的操作。

二、作业准备1. 确定焊接材料和焊接方法：根据工程要求和材料特性，选择适当的焊接材料和焊接方法。

2. 准备焊接设备和工具：确保焊接设备完好并具备相关检测合格证明，准备焊接工具和辅助设备。

3. 安全措施：提供必要的个人防护装备，如焊接面罩、防护手套、防护鞋等。

确保工作区域通风良好，并设置明显的安全警示标志。

三、焊接操作步骤1. 准备工作：a. 清洁焊接表面：使用适当的清洁剂清洁焊接表面，确保焊接表面无油污、氧化物和其他杂质。

b. 定位和固定工件：根据焊接要求，正确定位和固定工件，保证焊接位置准确。

c. 准备焊接材料：根据焊接方法和要求，准备好所需的焊丝、焊条等焊接材料。

2. 焊接操作：a. 确定焊接电流和电压：根据焊接材料和工件的要求，设置合适的焊接电流和电压。

b. 开始焊接：将电极或者焊丝与工件接触，开始焊接。

焊接时要保持稳定的手持姿式，控制好焊接速度和焊接角度。

c. 焊接顺序：根据焊接设计要求，按照预定的焊接顺序进行焊接，确保焊接质量和强度。

d. 焊接质量检查：焊接完成后，对焊缝进行质量检查，包括焊缝的外观、尺寸、焊缝的强度等。

3. 焊接后处理：a. 清理焊渣：焊接完成后，及时清理焊渣，保持焊缝的整洁。

b. 修整焊缝：根据需要，对焊缝进行修整，确保焊缝的平整度和外观质量。

c. 防护处理：对焊接完成的工件进行防护处理，如喷涂防锈涂料、进行表面处理等。

四、安全注意事项1. 焊接操作人员必须具备相关的焊接技能和操作经验，严禁无证焊工进行焊接作业。

2. 在进行焊接作业前，必须对焊接设备进行全面检查，确保设备正常运行。

3. 在焊接作业过程中，必须佩戴个人防护装备，如焊接面罩、防护手套、防护鞋等。

4. 焊接作业现场必须保持通风良好，防止有害气体积聚。

5. 焊接作业现场必须设置明显的安全警示标志，禁止无关人员挨近。

手工电弧焊焊接作业指导书手工电弧焊焊接作业指导书发放号码：手工电弧焊焊接作业指导书受控状态：版本：批准：持有者：年月发布年月实施目录1. 目的 (01)2. 适用范围 (01)3. 材料要求 (01)3.1 钢材选用要求 (01)3.2 焊条选用原则 (01)4. 作业条件 (03)5. 操作工艺 (04)5.1 工艺流程 (04)5.2 操作工艺 (04)6 质量标准 (12)7 成品保护 (13)8 应注意的问题 (14)8.1 技术质量 (14)8.2 安全环保措施 (14)8.3 当设计对厚板有Z向性能要求时的焊接工艺措施 (14)8.3.1选择合理的焊接接点连接形式 (15)8.3.2焊材及母材的选择 (16)8.3.3使用涂层和垫层 (16)8.3.4防止层状撕裂的工艺措施 (16)版本：标题：手工电弧焊焊接页码：第页共 20 页1. 目的：指导施工队伍及相关工种进行手工焊焊接作业。

2. 适用范围：本作业指导书适用钢结构制作与安装手工电弧焊焊接。

指导书规定了一般低碳钢、普通低合金钢的手工电弧焊的基本要求。

3. 材料要求3.1 钢材选用要求钢材应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。

3.2 焊条选用原则A、符合使用要求，焊缝金属的性能要符合使用要求（达到设计要求），一般要求焊缝金属的力学性能，包括抗拉强度，塑性和冲击韧性达到母材金属标准规定的性能指标的下限值。

B、尽量降低成本，尽量选用生产率高成本低的焊条，即“低成本”原则。

C、结构钢焊条的选择a.根据母材的抗拉强度，按照“等强”原则选择抗拉强度级别相同的焊条。

由于熔敷金属的抗拉强度比焊条牌号的名义强度高不少，在焊接高强钢时因母材熔入影响，焊缝金属实际抗拉强度比焊条牌号的名义强度高得多。

因此，可以选用抗拉强度低一等级的焊条，使焊缝金属与母材实际等强。

b.对于易裂的母材或结构(碳当量较高或工作厚度大、结构刚性大、施焊环境温度低)，对于塑性、韧性要求高的重要结构，应选用塑性韧性好、含氢量低及抗裂性能好的碱性焊条(即低氢焊条)。

焊接作业指导书一、任务描述：本文档旨在提供焊接作业的详细指导，包括焊接前的准备工作、焊接过程的操作步骤、注意事项以及焊后的处理方法。

通过本指导书，操作人员可以准确、安全地进行焊接作业。

二、焊接前的准备工作：1. 确定焊接材料和焊接方法：根据工程要求和材料特性，选择合适的焊接材料和焊接方法。

2. 准备焊接设备：检查焊接设备的完好性，确保焊接机、电源、电缆等设备正常工作。

3. 确保焊接环境安全：清理焊接区域，确保周围环境无易燃物和易爆物，保证操作人员的安全。

4. 确认焊接位置和角度：根据工程图纸和要求，确定焊接位置和角度，做好标记。

三、焊接操作步骤：1. 检查焊接设备：确认焊接设备的电源是否正常，焊接电缆是否连接牢固，焊接枪是否完好。

2. 准备焊接材料：根据焊接方法，准备好焊条、焊丝等焊接材料，确保其质量符合要求。

3. 清理焊接区域：使用刷子、砂纸等工具清理焊接区域的杂质和氧化物，保证焊接接头的质量。

4. 调整焊接设备参数：根据焊接材料和焊接方法，调整焊接设备的电流、电压和速度等参数。

5. 进行焊接：将焊接枪对准焊接位置，按下电源开关，开始焊接。

根据焊接方法的要求，进行均匀的焊接动作，保持适当的焊接速度。

6. 检查焊接质量：焊接完成后，使用目视检查和非破坏性检测方法，检查焊缝的质量和连接强度。

7. 记录焊接参数：将焊接过程中的参数记录下来，以备后续分析和追溯。

四、注意事项：1. 安全第一：在进行焊接作业时，操作人员应穿戴好防护设备，如焊接面罩、焊接手套、防护服等，确保自身安全。

2. 防止火灾：焊接过程中应注意防止火花飞溅，确保周围环境无易燃物和易爆物，必要时采取防火措施。

3. 防止电击：操作人员在接触焊接设备时，应确保设备处于断电状态，避免发生电击事故。

4. 控制焊接温度：焊接过程中应控制焊接温度，避免焊接过热或过冷，影响焊接质量。

5. 避免气体中毒：在焊接过程中，产生的烟尘和有害气体可能对操作人员造成伤害，应确保良好的通风条件，必要时佩戴防毒面具。

焊接工艺作业指导书本指导书适用于手工电弧焊和自动焊方法完成的由普通碳素结构钢或普通低合金结构钢制造的焊接结构件。

对本作业指导书未规定的要求，应在图样或技术条件中规定。

1.焊前准备1.1材料1.1.1焊接结构件所用材料的钢号、规格、尺寸应符合图样和产品技术条件的规定。

1.1.2钢材和焊接材料必须备有合格证书。

对于无牌号、无合格证书的钢材和焊接材料必须补做试验，严禁使用牌号不明、未经技术检查部门验收的各种材料。

1.1.3用于焊接结构件的焊条、焊丝与焊剂，应与被接材料相适应，并符合焊条标准GB981-76的要求。

1.1.4焊条在使用前一般应烘干。

酸性焊条视受潮情况在75~150°C烘干1~2小时；碱性低氢型结构钢焊条应在350~400°C烘干1~2小时。

烘干的焊条应放在100~150°C保温箱（筒）内随用随取。

低氢焊条在常温下超过4小时应重新烘干。

1.2钢材的矫正1.2.1各种钢材在划线前其形状偏差不符合本规程第1.2.2、1.2.3条的规定者，应进行校正。

1.2.2钢材的最大波浪和局部凹凸不平差，用1m平尺检查时不得超过下列数值：板厚δ≤8mm时不大于2mm，δ＞8mm时不大于1.5mm，对于走台板不大于5mm。

1.2.3型钢变形的最大波浪和局部凹凸不平差，用1m平尺检查时不得超过1mm,最大弯曲值不得超过L/1000(L-可测的最大长度,以下同)。

1.2.4钢材的矫正，一般在冷态下用辊式矫正机或压力机进行。

若在平台上用手锤矫正时，锤痕深度不超过以下规定：对钢板在平面上为0.5mm，在立面上为1mm；对型钢在平面上为1mm，在立面上为1.5mm。

1.2.5弯曲度较大的钢材在热态下矫正时应加热至900~1100°C（低合金钢用较低温度），矫正后的钢材表面凹凸伤痕及锤痕，按上一条规定。

1.3号料、切料及刨边1.3.1制作样板及号料时，应考虑焊接结构件的收缩量及装配间隙。

焊接作业指导书一、概述焊接作业指导书是为了指导焊接操作人员正确、安全地进行焊接作业而编写的。

本指导书包括焊接作业的准备工作、焊接设备的选择和使用、焊接材料的准备、焊接操作的步骤和注意事项等内容。

二、准备工作1. 确定焊接方法和焊接材料：根据焊接对象的材料和要求，选择合适的焊接方法（如手工电弧焊、气焊、氩弧焊等）和相应的焊接材料（如焊条、焊丝等）。

2. 确定焊接设备：根据焊接方法的选择，选择合适的焊接设备（如电焊机、气焊设备等）。

3. 检查焊接设备：确保焊接设备的正常工作状态，如电焊机的电源是否正常、电缆是否完好、接地是否良好等。

4. 准备焊接工具和辅助设备：准备好焊接工具（如焊钳、钢丝刷等）和辅助设备（如焊接面具、焊接手套等）。

三、焊接设备的选择和使用1. 选择合适的焊接设备：根据焊接对象的材料和要求，选择合适的焊接设备，确保设备的功率和电压与焊接要求相匹配。

2. 检查焊接设备的安全性能：在使用焊接设备之前，检查设备的安全性能，如电缆是否破损、电源开关是否正常等。

3. 正确接入电源：将焊接设备正确接入电源，并确保电源的接地是良好的，以防止电击事故的发生。

4. 调整焊接设备参数：根据焊接材料和焊接方法的要求，调整焊接设备的参数，如电流、电压等。

5. 使用焊接设备时的注意事项：在使用焊接设备时，要注意安全操作，如佩戴好防护设备、避免触摸焊接电极等。

四、焊接材料的准备1. 准备焊接材料：根据焊接方法的选择，准备好相应的焊接材料，如焊条、焊丝等。

2. 检查焊接材料的质量：在使用焊接材料之前，检查材料的质量，如焊条是否有裂纹、焊丝是否有氧化等。

3. 储存焊接材料：将焊接材料储存在干燥、通风的地方，避免受潮和氧化。

五、焊接操作的步骤和注意事项1. 清洁焊接对象：在焊接之前，要将焊接对象表面的油污、氧化物等清洁干净，以保证焊接质量。

2. 选择合适的焊接位置和姿势：根据焊接对象的形状和要求，选择合适的焊接位置和姿势，以便于焊接操作。

焊接作业指导书一、任务描述本文档旨在为焊接作业提供详细的指导和操作步骤，确保焊接作业的安全性、质量和效率。

以下是焊接作业的标准格式文本。

二、作业准备1. 确保焊接工作区域干净、整洁，并保持通风良好。

2. 检查焊接设备和工具的完好性，确保其符合安全标准，并进行必要的维护和保养。

3. 确保焊接材料和焊接电极的质量和规格符合要求。

4. 确定焊接作业的工艺参数，包括焊接电流、电压、速度等。

三、焊接操作步骤1. 确保焊接工件的表面光洁、无污染物和氧化物，必要时进行打磨和清洁。

2. 根据焊接工艺要求，选择适当的焊接方法，如手工电弧焊、气体保护焊等。

3. 调整焊接设备的参数，确保焊接电流和电压适合焊接材料和工件的要求。

4. 使用适当的焊接电极或者焊丝，根据焊接工艺要求进行正确的电极/焊丝安装。

5. 进行试焊，以确保焊接设备和焊接材料的正常工作，并根据试焊结果进行必要的调整。

6. 开始正式焊接作业，根据焊接图纸或者工艺要求，在焊接工件上进行焊接。

7. 控制焊接速度和焊接电流，确保焊缝的质量和均匀性。

8. 定期检查焊接设备和电极/焊丝的状态，及时更换损坏的部件。

9. 完成焊接后，对焊缝进行检查，确保其质量符合要求。

10. 清理焊接工作区域，将焊接设备和工具妥善存放，确保工作区域的安全和整洁。

四、安全注意事项1. 在进行焊接作业前，必须佩戴适当的个人防护装备，包括焊接面罩、防护手套、防护服等。

2. 确保焊接工作区域的防火措施得当，禁止在易燃物附近进行焊接作业。

3. 遵守焊接设备的操作规程，禁止未经授权的人员操作焊接设备。

4. 禁止在没有足够通风的环境中进行焊接作业，以防止有害气体的积聚。

5. 在进行高温焊接时，注意防止烫伤，避免接触热焊接件和热电极/焊丝。

6. 确保焊接设备的接地良好，以防止电击和设备故障。

7. 禁止在有水或者潮湿的环境中进行焊接作业，以防止电击和设备故障。

五、常见问题及解决方法1. 焊接电流不稳定或者过大/过小：检查焊接设备的电源和电缆连接是否良好，调整焊接设备的参数。
