封面钢筋混凝土多层框架房屋结构设计中应注意的几个问题二○○三年一月二十二日摘自《建筑结构》02年11月作者：姜学诗中国建筑设计研究院审图所北京 100044钢筋混凝土多层框架房屋结构设计中应注意的几个问题一、独立基础设计荷载取值不当钢筋混凝土多层框架房屋多采用柱下独立基础，《抗震规范》(GB50011-2001)第4.2.1条指出，当地基主要受力层范围内不存在软弱粘性土层时，不超过8层且高度在25m以下的一般民用框架房屋或荷载相当的多层框架厂房，可不必进行地基和基础的抗震承载力验算。
这就是说，在8度地震区，大多数钢筋混凝土多层框架房屋可不必进行地基和基础的抗震承载力验算。
但这些房屋在基础设计时应考虑风荷载的影响。
因此，在钢筋混凝土多层框架房屋的整体计算分析中，必须输入风荷载，不能因为在地震区高层建筑以外的一般建筑风荷载不起控制作用就不输入。
另一种情况是，在设计独立基础时，作用在基础顶面上的外荷载（柱脚内力设计值）只取轴力设计值和弯矩设计值，无剪力设计值，或者甚至只取轴力设计值。
以上两种情况都会导致基础设计尺寸偏小，配筋偏少，影响基础本向和上部结构的安全。
二、框架计算简图不合理无地下室的钢筋混凝土多层框架房屋，独立基础埋置较深，在-0.05m左右设有基础拉梁时，应将基础拉梁按层1输入。
以某学生宿舍楼为例，该项目为3层钢筋混凝土框架结构，丙类建筑，建筑场地为Ⅱ类；层高3.3m，基础埋深4.0m基础高度0.8m，室内外高差0.45m。
根据《抗震规范》第6.1.2条，在8度地震区该工程框架结构的抗震等级为二级。
设计者按3层框架房屋计算，首层层高取3.35m，即假定框架房屋嵌固在-0.05m处的基础拉梁顶面；基础拉梁的断面和配筋按构造设计；基础按中心受压计算。
显然，选取这样的计算简图是不妥当的。
因为，第一，按构造设计的拉梁无法平衡柱脚弯矩；第二，《混凝土结构设计规范》（GB50010-2002）第7.3.11条规定，框架结构底柱的高度应取基础顶面至首层楼盖顶面的高度。
设计图纸会审应注意的问题在工程项目建设中，设计图纸会审是一个至关重要的环节。
它不仅关系到项目的质量、进度和成本，还直接影响到工程的安全性和功能性。
设计图纸会审是指在工程施工前，由建设单位组织，施工单位、监理单位以及设计单位共同参与，对设计图纸进行全面审查和核对的过程。
通过会审，可以发现并解决设计中存在的问题，避免在施工过程中出现不必要的变更和返工，保证工程的顺利进行。
下面我们就来详细探讨一下设计图纸会审应注意的问题。
一、图纸的完整性和准确性首先要确保图纸的完整性，包括建筑、结构、给排水、电气、暖通等各个专业的图纸是否齐全。
缺少任何一个专业的图纸都可能导致施工过程中的衔接不畅和错误。
同时，要检查图纸的准确性，如尺寸标注是否清晰、比例是否正确、图例是否规范等。
如果图纸存在模糊不清或者相互矛盾的地方，必须在会审时提出并加以解决。
例如，在建筑图纸中，门窗的尺寸和位置标注不明确，可能会导致施工时无法准确安装门窗，影响建筑的外观和使用功能。
在结构图纸中，梁、柱的配筋标注错误，可能会影响结构的安全性。
二、建筑与结构的协调性建筑设计和结构设计应该相互协调，不能出现冲突。
比如，建筑的外形和布局是否能够被结构体系所支持，建筑的开洞位置和大小是否会削弱结构的强度和稳定性。
常见的问题有，建筑设计中为了追求美观而设置的大跨度空间，结构设计可能无法满足其承载要求。
或者建筑设计中的墙体位置与结构设计中的梁、柱位置不对应，导致施工困难。
三、各专业之间的衔接除了建筑与结构之间的协调，给排水、电气、暖通等专业与建筑、结构专业之间的衔接也非常重要。
例如，给排水管道的布置是否与结构梁、柱冲突，电气插座和开关的位置是否符合建筑使用功能的要求，暖通管道的走向是否影响建筑空间的使用等。
在实际工程中，经常会出现给排水管道穿过梁或者电气桥架与风道交叉的情况，如果在会审时没有发现并解决，施工时就会遇到很大的麻烦，不仅影响施工进度，还可能会影响工程质量。

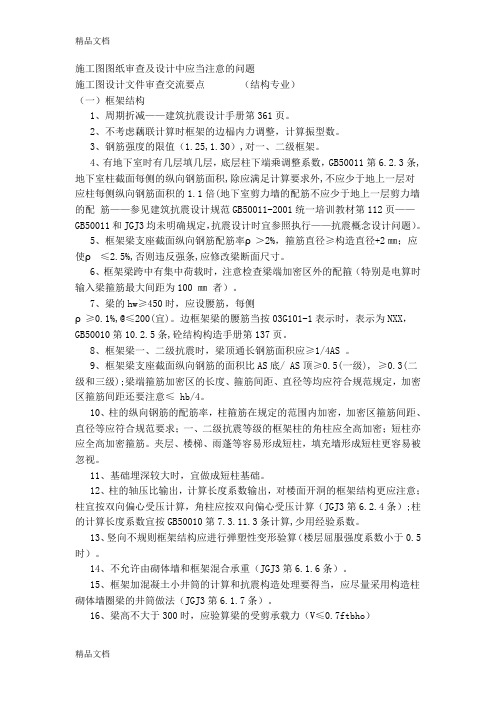

施工图图纸审查及设计中应当注意的问题施工图设计文件审查交流要点（结构专业）（一）框架结构1、周期折减——建筑抗震设计手册第361页。
2、不考虑藕联计算时框架的边榀内力调整，计算振型数。
3、钢筋强度的限值（1.25,1.30）,对一、二级框架。
4、有地下室时有几层填几层，底层柱下端乘调整系数，GB50011第6.2.3条,地下室柱截面每侧的纵向钢筋面积,除应满足计算要求外,不应少于地上一层对应柱每侧纵向钢筋面积的1.1倍(地下室剪力墙的配筋不应少于地上一层剪力墙的配筋——参见建筑抗震设计规范GB50011-2001统一培训教材第112页——GB50011和JGJ3均未明确规定，抗震设计时宜参照执行——抗震概念设计问题）。
5、框架梁支座截面纵向钢筋配筋率ρ＞2%，箍筋直径≥构造直径+2㎜；应使ρ≤2.5%,否则违反强条,应修改梁断面尺寸。
6、框架梁跨中有集中荷载时，注意检查梁端加密区外的配箍（特别是电算时输入梁箍筋最大间距为100 ㎜者）。
7、梁的hw≥450时，应设腰筋，每侧ρ≥0.1%,@≤200(宜)。
边框架梁的腰筋当按03G101-1表示时，表示为NXX，GB50010第10.2.5条,砼结构构造手册第137页。
8、框架梁一、二级抗震时，梁顶通长钢筋面积应≥1/4AS 。
9、框架梁支座截面纵向钢筋的面积比AS底/ AS顶≥0.5(一级), ≥0.3(二级和三级);梁端箍筋加密区的长度、箍筋间距、直径等均应符合规范规定，加密区箍筋间距还要注意≤ hb/4。
10、柱的纵向钢筋的配筋率，柱箍筋在规定的范围内加密，加密区箍筋间距、直径等应符合规范要求；一、二级抗震等级的框架柱的角柱应全高加密；短柱亦应全高加密箍筋。
夹层、楼梯、雨蓬等容易形成短柱，填充墙形成短柱更容易被忽视。
11、基础埋深较大时，宜做成短柱基础。
12、柱的轴压比输出，计算长度系数输出，对楼面开洞的框架结构更应注意；柱宜按双向偏心受压计算，角柱应按双向偏心受压计算（JGJ3第6.2.4条）;柱的计算长度系数宜按GB50010第7.3.11.3条计算,少用经验系数。
施工图纸审查注意事项与技巧1. 引言1.1 施工图纸审查的重要性施工图纸是建筑工程的基础，它详尽地表述了工程的结构、材料、施工工艺及安全标准。
施工图纸审查作为保障工程质量的关键环节，其重要性不言而喻。
通过审查，能够确保图纸设计的合规性、结构的安全性和施工的可行性，有效避免设计缺陷和施工过程中的安全隐患，从而保障工程质量和施工安全。
1.2 审查的目标与原则施工图纸审查的目标主要包括：确保设计符合国家法律法规和建筑行业标准；保障工程结构安全，满足使用功能；提高施工效率，降低施工成本。
审查的原则包括合法性、科学性、公正性和严谨性。
合法性要求审查过程符合国家相关法律法规；科学性要求审查依据科学理论和实践；公正性要求审查结果客观、公正；严谨性则要求审查工作细致、周密，不放过任何细节。
1.3 审查流程概述施工图纸审查流程主要包括以下几个阶段：首先，收集完整的施工图纸及相关资料；其次，对图纸进行初步审核，检查图纸的完整性、合规性；然后，对结构安全性、施工可行性进行详细审查；接着，将审查结果反馈给设计单位，要求其进行修改；最后，对修改后的图纸进行复核，确认无误后出具审查报告。
这一流程要求审查人员具备高度的责任心和专业知识。
2. 施工图纸基本知识2.1 图纸的种类与构成施工图纸是建筑工程的基础性技术文件，它详细阐述了工程项目的构造、尺寸、材料、工艺等方面的内容。
按照其性质和用途，施工图纸大致可以分为以下几类：•设计图纸：包括总平面图、建筑图、结构图、给排水图、电气图等，展示了工程项目的整体设计。
•施工图纸：细化为结构施工图、建筑装饰施工图、安装施工图等，直接指导现场施工。
•详图：对设计图纸中的关键部位或节点进行放大表示，以指导具体施工。
图纸的构成主要包括以下部分：•图框与标题：表明图纸的名称、编号、比例等信息。
•视图：包括平面图、立面图、剖面图、透视图等，从不同角度展示建筑物的形态和结构。
•图标与符号：表示建筑材料、构件、设备等的图形或符号。
施工图纸审查注意事项与技巧施工图纸是建筑工程施工的重要文件，通过审查施工图纸可以确保施工过程按照设计要求进行。
然而，由于施工图纸的复杂性和多样性，审查过程中存在一些常见问题。
本文将从几个关键方面介绍施工图纸的审查注意事项与技巧。
一、设计意图的理解在审查施工图纸时，首先需要充分理解设计意图。
这包括建筑的功能和使用要求，从而能够更好地评估图纸的合理性。
此外，也需考虑图纸中所体现的设计概念和创意，以确保施工过程中能够准确地还原设计师的初衷。
二、工程图纸的完整性审查图纸时，要关注图纸的完整性。
这意味着每一份图纸都应包含必要的图纸内容，如平面图、立面图、剖面图、细部图等。
此外，还要确保图纸之间的一致性，各个图纸之间的信息应该是相互协调的，避免出现矛盾或遗漏。
三、图纸符合法规和标准在审查过程中，需要核对图纸是否符合相关法规和标准。
这包括建筑设计规范、安全规范、环保要求等。
例如，电气图纸必须符合国家标准，以确保电气设备的合理布置和良好的工作状态。
四、施工工艺和方法的合理性审查图纸时，需要考虑施工工艺和方法的合理性。
这包括图纸中所描述的施工工序和方法是否具有可行性和安全性。
例如，在地基处理的图纸中，需要确保所选用的处理方法能够满足地基稳定的要求。
五、质量控制和质量保证图纸中的质量控制和质量保证措施是确保工程质量的关键。
在审查图纸时，需要仔细检查图纸中是否包含相关的控制措施，如质量检验计划、材料验收标准等。
这些措施有助于提高工程的施工质量和安全性。
六、安全措施的考虑安全是建筑施工中最重要的一环，因此，审查图纸时需要重点关注安全措施的合理性。
这包括施工现场的临时设施、安全标识、安全防护措施等。
针对危险区域和施工工艺需要特别关注，以保障工人的安全。
七、施工材料的合理选用审查图纸时，需要仔细评估图纸中所用的施工材料是否合理。
这包括材料的性能、规格、品牌等。
特别是需要注意材料的可获得性和可行性，确保所选用的材料能够按时供应，并适合施工过程中的需要。
