抗滑桩及桩间挡土墙施工方案抗滑桩及桩间挡土墙施工方案一、工程概况本标段施工的抗滑桩及桩间挡土墙共有45根抗滑桩，分别位于D1K838+512～D1K838+678左侧和D1K838+512～D1K838+674右侧，桩长在11～17m之间。

抗滑桩的截面有两种形式，分别为×2m和×，中心间距为6m，采用C40钢筋混凝土结构。

抗滑桩之间设置重力式路堑挡土墙，墙高在3～8m之间，采用C40混凝土浇筑，挡墙内设置泄水孔，间距为3m，梅花型布置。

此外，D1K840+～D1K840+左侧还有3根抗滑桩，桩长在11～13m之间，采用C45混凝土浇筑；锚固桩间内挂挡土板，板高2m，采用C45混凝土分块预制，然后进行安装。

挡土板每块预制高度为30cm。

桩顶设置人行道板及防护栏杆。

抗滑桩双侧设置重力式路肩挡土墙，最大墙高为4m，墙身采用C45混凝土浇筑。

具体布置见示意图。

二、编制依据1.《客运专线铁路路基工程施工质量验收暂行标准》2.《客运专线铁路路基工程施工技术指南》3.《铁路混凝土工程施工质量验收补充标准》4.《铁路混凝土工程施工技术指南》5.D1K838+320～D1K839+662区间路基设计图6.D1K840+～D1K840+区间路基设计图三、施工计划1.机械配备卷扬机：JK2T空压机：VY-12/7，112Kw，12 m3/min钢筋切割机：CQ40型，3KW钢筋弯曲机：GW-40电焊机：BX1-5002.材料预备钢筋采用HPB235ø八、HPB235ø10和HRB400ø2五、HRB335ø20、HRB335ø16，表面顺直、无锈蚀、无油污。

注：删除了目录部分，改写了每个部分的表述，修正了错别字和语法错误。

和施工平台，进行钢筋笼制作和安装。

钢筋笼必须符合设计要求，并经过自检和监理工程师的检查。

4)、进行混凝土配合比设计和审批，选用普通硅酸盐水泥和粒径小于2mm的中细砂作为原材料。

抗滑桩挡土板施工工艺工法路桥一直管张玉金、许占立1 前言抗滑桩挡土板指的是由钢筋混凝土抗滑桩、钢筋混凝土挡土板和锚杆所组成的支挡结构物。

抗滑桩是穿过滑坡体深入于滑床的桩柱，挡土板将抗滑桩连接成一体，用以整体支挡滑体的滑动力，起稳定边坡的作用。

利用抗滑桩的抗剪性能将其插入滑动面以下一定深度稳定地层中，上部用挡土板连接，形成面状整体，平衡滑动体的推力，增加其稳定性。

当滑坡体下滑时受到抗滑桩挡土板的阻抗，使桩前滑体达到稳定状态。

抗滑桩挡土板如下图所示：图1 抗滑桩挡土板示意图2 工法特点1、可操作性强，效率高。

2、施工设备投入少，成本可控。

3 适用范围适用于公路路堑边坡支挡防护工程。

4工艺原理抗滑桩挡土板是利用锚杆加固连接抗滑桩，依靠锚固在抗滑桩内的锚杆的抗拔力来平衡挡土板后的岩土侧压力,达到边坡防护稳定的目的。

5 工艺流程及操作要点5.1 施工工艺流程框图（见图2）图2 抗滑桩挡土板施工工艺图5.2 操作要点5.2.1锚杆预埋钢筋笼安装好后，定位放线，确定好锚杆的准确位置，然后进行钻孔、预埋锚杆，并进行固定，防止抗滑桩砼施工时碰撞锚杆，引起锚杆位置变形。

详见下图。

图3 预埋锚杆大样图5.2.2抗滑桩砼施工砼施工前，与商品砼拌合站进行沟通，确保桩身砼施工时连续浇筑，不得出现水平施工缝。

5.2.3边坡修整桩基施工完成，经检测完全合格且桩身砼达到设计强度后，进行土方开挖，并修整边坡，根据图纸要求进行定位放线，确保现浇砼挡土板厚度的同时线型顺畅，外观美丽。

5.2.4基座浇筑依据设计图纸，对基座位置进行测量定位放样，并将基座底面进行清理、整平及夯压，将基座范围内的地基表层浮渣、松散物清除干净后，采用小型平板振动夯进行夯压，确保基座底面平整密实。

基座纵向分段水平设置，基座尺寸：宽0.5m*高0.5m，采用C15混凝土现浇。

模板为竹胶板或钢模，每5m设置一道沉降缝，模板内侧打磨干净后刷涂脱模剂，并确保模板支设牢固、可靠，线形顺直，模板内无杂物和积水，自检合格后向现场监理工程师进行报验。

重庆市职业病防治院中毒救治综合大楼二期基础工程支护专项方案编制人：审批人：目录第一章、编制依据┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第二章、工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第三章、施工部署┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3第四章、施工方案及主要技术措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈6 4。

1测量放线┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈64。

2旋挖成孔抗滑桩施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈74.3锚杆挂网喷射砼施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈194.4挡土板施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈254。

5桩顶冠梁施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈28 第五章、工程质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈29 第六章、工期保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈33 第七章、安全生产保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈35 第八章、现场文明施工和环境保护措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈38第一章编制依据1、设计研究院设计的《基坑支护工程施工设计图》2、地质工程勘察设计院工程出具的《岩土工程勘察报告》；3、现行规范、标准：《建筑工程施工质量验收统一标准》GB50300-2001《工程测量规范》GB50026—2007《建筑地基基础设计规范》GB50007-2012《建筑地基基础技术规范》JG79—2002《重庆市建筑软弱地基基础设计规范》DBJ50-047—2006《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94—2008《建筑桩基检测技术规范》JGJ106-2003《混凝土检验评定标准》GBJ107—2010《混凝土结构工程施工质量验收规范》GB50204—2002(2011版)《钢筋机械连接通用技术规程》JGJ107—2010《建筑机械使用安全技术规程》JGJ33—2001《建筑施工安全检查标准》JGJ59—2011《施工现场临时用电安全技术规范》JGJ46—2005第二章工程概况一、工程概况1、本工程为重庆市职业病防治院中毒救治、综合大楼二期工程。

地质灾害滑坡治理工程中抗滑桩的应用因为地质的原因，滑坡是工程建设中最常见也是危害最大的地质灾害，边坡如果失稳，就形成滑坡、崩塌等地质灾害，轻则增加投资、延长工期，重则导致建筑物倒塌、甚至造成人员伤亡。

尽管滑坡的处理方案有很多种，但在滑坡治理措施一般采用抗滑桩。

近年来，随着基本建设规模的扩大及经济建设的急剧发展，各种边坡工程越来越多，且治理的难度越来越大，对边坡的防护治理措施不当，将危及人民生命和财产的安全。

标签地质滑坡；抗滑桩；应用一、前言文章对常见的抗滑桩类型及滑坡治理中抗滑桩的设计进行了简要介绍，对抗滑桩施工准备技术和抗滑桩在滑坡治理中注意的问题进行了阐述，通过分析，并结合自身实践经验和相关理论知识，对抗滑桩施工控制技术进行了探讨，具有一定的借鉴意义。

二、常见的抗滑桩类型1.悬臂式抗滑桩悬臂式抗滑桩实际上主要是借助桩床床基强大的抗力来抵抗平衡滑坡的推力，此抗滑桩大部分用于浅层的滑坡，其最突出的优点是在滑坡中能灵活应用，不管单级或多级布桩都能达到抵抗平衡滑坡的推力。

尽管悬臂式抗滑桩存在一些不利因素，但仍然不影响它在滑坡治理中应用，是目前应用最多的一种抗滑桩类型。

2.预应力锚索抗滑桩预应力锚索抗滑桩技术是由抗滑桩、挡土板、连续梁、锚索组成的一种空间抗滑结构。

在普通抗滑桩的桩顶或桩身一定位置设置一个预应力锚索，借助于锚索提供的锚固力和抗滑力所提供的阻滑力并有二者组成的桩-锚支挡利息共同阻挡滑坡的下滑。

3.锚拉桩根据是否对锚杆（索）施加预应力可分为预应力锚拉桩与非预应力锚拉桩两种。

当工程位于滑坡土层较厚或推力较大的不稳定地基上时，显然采用悬臂式抗滑桩的结构成本增加，同时也存在很多不稳定因素，故锚拉桩是最适宜的支护形式。

锚拉桩相比于悬臂式抗滑桩的优势在于锚拉桩的锚杆（索）起到一定的传力作用，可以有效地缓解桩身的内力，除此之外，锚拉桩一般处于偏心受压状态工作，这样便明显节省结构材料，一般情况下比应用悬臂式抗滑桩节省30%-50%的结构成本，降低工程费用，缩短了施工工期。

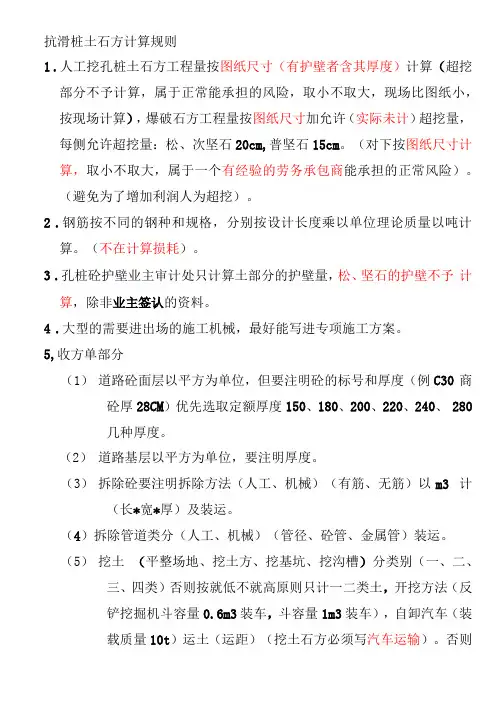

抗滑桩土石方计算规则1.人工挖孔桩土石方工程量按图纸尺寸（有护壁者含其厚度）计算（超挖部分不予计算，属于正常能承担的风险，取小不取大，现场比图纸小，按现场计算），爆破石方工程量按图纸尺寸加允许（实际未计）超挖量，每侧允许超挖量：松、次坚石20cm,普坚石15cm。

（对下按图纸尺寸计算，取小不取大，属于一个有经验的劳务承包商能承担的正常风险）。

（避免为了增加利润人为超挖）。

2.钢筋按不同的钢种和规格，分别按设计长度乘以单位理论质量以吨计算。

（不在计算损耗）。

3.孔桩砼护壁业主审计处只计算土部分的护壁量，松、坚石的护壁不予计算，除非业主签认的资料。

4.大型的需要进出场的施工机械，最好能写进专项施工方案。

5,收方单部分（1）道路砼面层以平方为单位，但要注明砼的标号和厚度（例C30 商砼厚28CM）优先选取定额厚度150、180、200、220、240、280几种厚度。

（2）道路基层以平方为单位，要注明厚度。

（3）拆除砼要注明拆除方法（人工、机械）（有筋、无筋）以m3 计（长*宽*厚）及装运。

（4）拆除管道类分（人工、机械）（管径、砼管、金属管）装运。

（5）挖土（平整场地、挖土方、挖基坑、挖沟槽）分类别（一、二、三、四类）否则按就低不就高原则只计一二类土，开挖方法（反铲挖掘机斗容量0.6m3装车，斗容量1m3装车），自卸汽车（装载质量10t）运土（运距）（挖土石方必须写汽车运输）。

否则业主不计汽车运输部分的造价。

eg挖土方和挖基坑、沟槽的区别：底宽3米以内（不包括加宽的工作面），底长大于底宽3倍以上的按沟槽计算，底长小于底宽3倍以内且底面积在20m2以内（不包括加宽的工作面）的按基坑计算。

其它按土方计算。

平整场地与一般土石方的划分：厚度在30cm以内的就地挖、填土按平整场地计算，超过上述范围的土、石按挖土方和石方计算。

从提高造价角度考虑，平整场地也可以计成挖土方。

（6）收方单项目名称及型号建议尽量与定额名称一致，方便套定额和提高造价。

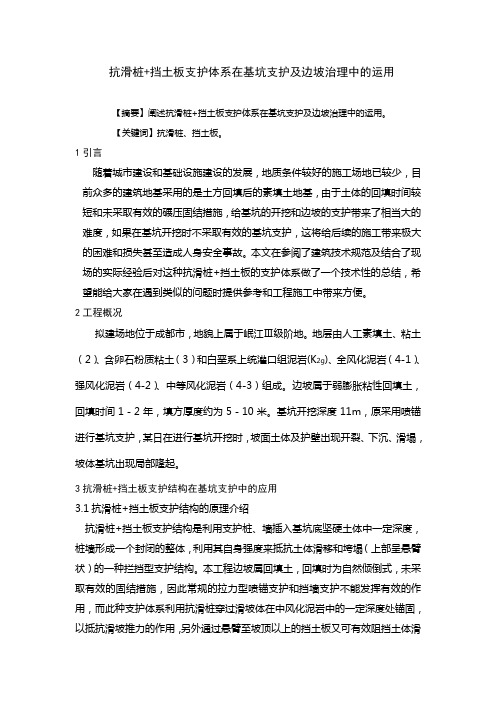

抗滑桩+挡土板支护体系在基坑支护及边坡治理中的运用【摘要】阐述抗滑桩+挡土板支护体系在基坑支护及边坡治理中的运用。

【关键词】抗滑桩、挡土板。

1引言随着城市建设和基础设施建设的发展，地质条件较好的施工场地已较少，目前众多的建筑地基采用的是土方回填后的素填土地基，由于土体的回填时间较短和未采取有效的碾压固结措施，给基坑的开挖和边坡的支护带来了相当大的难度，如果在基坑开挖时不采取有效的基坑支护，这将给后续的施工带来极大的困难和损失甚至造成人身安全事故。

本文在参阅了建筑技术规范及结合了现场的实际经验后对这种抗滑桩+挡土板的支护体系做了一个技术性的总结，希望能给大家在遇到类似的问题时提供参考和工程施工中带来方便。

2工程概况拟建场地位于成都市，地貌上属于岷江Ⅲ级阶地。

地层由人工素填土、粘土（2）、含卵石粉质粘土（3）和白垩系上统灌口组泥岩(K2g)、全风化泥岩（4-1）、强风化泥岩（4-2）、中等风化泥岩（4-3）组成。

边坡属于弱膨胀粘性回填土，回填时间1－2年，填方厚度约为5－10米。

基坑开挖深度11m，原采用喷锚进行基坑支护，某日在进行基坑开挖时，坡面土体及护壁出现开裂、下沉、滑塌，坡体基坑出现局部隆起。

3抗滑桩+挡土板支护结构在基坑支护中的应用3.1抗滑桩+挡土板支护结构的原理介绍抗滑桩+挡土板支护结构是利用支护桩、墙插入基坑底坚硬土体中一定深度，桩墙形成一个封闭的整体，利用其自身强度来抵抗土体滑移和垮塌（上部呈悬臂状）的一种拦挡型支护结构。

本工程边坡属回填土，回填时为自然倾倒式，未采取有效的固结措施，因此常规的拉力型喷锚支护和挡墙支护不能发挥有效的作用，而此种支护体系利用抗滑桩穿过滑坡体在中风化泥岩中的一定深度处锚固，以抵抗滑坡推力的作用，另外通过悬臂至坡顶以上的挡土板又可有效阻挡土体滑入基坑。

因此经综合考虑认为采用这种支护体系较为有效。

3.2抗滑桩+挡土板支护结构的施工方法施工顺序：施工放线定位抗滑桩成孔挖孔桩护壁钢筋笼的制安桩芯砼的浇筑清凿桩侧砼焊接挡土板与桩身钢筋安装泄水孔支设挡土板模板浇筑挡土板砼回填土变形监测点的布置3.2.1施工放线定位依据施工图纸在基坑外侧定出一条线,抗滑桩在这条线上按照设计间距进行布置。

抗滑桩挡土板施工方案一、施工前准备工作1. 确定施工地点和施工范围。

2. 进行现场勘测和设计，确定挡土板的尺寸和型号。

3. 准备所需的施工材料和机械设备。

4. 制定施工计划和安全措施。

二、施工过程1. 桩基施工（1）按设计要求施工桩基，桩间距和桩长根据挡土板的高度和土壤的力学性质来确定。

（2）根据桩基的尺寸和数量，确定施工方式，可以选择人工和机械挖掘。

（3）挖掘桩基时，要保证桩身的垂直度和水平度。

2. 挡土板制作与安装（1）根据设计要求，制作挡土板，可以选用预制混凝土板或钢板。

（2）根据桩基的布置情况，将挡土板一块块安装到桩基上。

（3）挡土板的安装要保持板与板之间的水平度和垂直度，需要采用专用的夹具或夹具辅助进行安装。

（4）挡土板的安装结束后，进行调整和固定，采用螺杆或焊接等方式进行固定，确保挡土板的稳定性。

3. 挡土板与土壤间的填充（1）挡土板与土壤之间填充砂土或者粉土，填充土壤时要进行夯实，确保填充土的密实度。

（2）填充土壤时，逐层填充，每填充一层进行夯实，直至填充到挡土板的顶部。

4. 施工完成后的收尾工作（1）对施工现场进行清理，清除多余的土壤和杂物。

（2）对施工设备和材料进行清点和收拾。

（3）检查施工的质量和安全情况，确保施工的合格和安全。

三、施工注意事项1. 施工过程中要保证施工现场的安全，设置警示标志和警戒线，避免行人和车辆进入施工现场。

2. 施工过程中要监测桩基的垂直度和水平度，确保桩身的稳定性。

3. 挡土板的制作和安装要按照设计要求和施工规范进行，确保挡土板的质量和稳定性。

4. 挡土板与土壤之间的填充要均匀和夯实，确保挡土板的承载能力和稳定性。

5. 施工结束后要对施工质量进行检查和验收，确保施工的合格性。

四、施工安全措施1. 施工人员要按照相关规定佩戴安全帽、安全鞋等个人防护用品。

2. 施工现场要设置警示标志和警戒线，避免行人和车辆进入施工现场。

3. 施工设备要经过检测和维护，确保设备的安全性能。

抗滑桩挡板工程施工方案一、工程概况本工程为某工地土方支护工程，主要包括抗滑桩和挡土墙的施工。

抗滑桩主要用于防止土体土方发生滑动。

挡土墙则用于支撑土坡和土方，起到防止土体垮塌的作用。

工程地点位于某市区域开发区内，周围有建筑物和交通道路。

工程地质为黏土或粘土，存在一定的滑动性。

二、施工原则1. 安全第一。

在施工过程中，必须严格按照国家有关安全生产的规定，确保施工人员的安全。

2. 环保优先。

施工过程中，要将环保作为首要原则，合理安排施工时间和施工路线，减少对周边环境的影响。

3. 质量第一。

施工过程中，要保证材料的质量，合理安排施工工艺，确保工程的施工质量达到设计要求。

三、施工内容及工序1. 抗滑桩施工（1）预制桩安装根据设计要求，预制桩必须先进行安装。

首先确定桩位，然后进行打洞、打桩和出土，最后将预制桩安装于桩位。

（2）钻孔灌注桩施工根据设计要求和现场勘测，确定钻孔灌注桩的孔径和孔深。

之后进行挖孔、放筋、浇筑混凝土、养护等过程。

（3）钢筋混凝土桩施工根据设计要求确定桩径和桩长，之后进行成孔、打桩和浇筑混凝土等工序。

2. 挡土墙施工（1）挡土墙的基础施工首先进行挡土墙基础的挖掘和处理，然后进行基础的浇筑和养护等步骤。

（2）挡土墙墙体的施工根据设计要求，进行挡土墙的墙体施工，包括挡土墙的混凝土浇筑、墙体体检等步骤。

四、施工工艺和要求1. 施工工艺（1）抗滑桩施工工艺按照设计图纸要求，对预制桩、钻孔灌注桩和钢筋混凝土桩进行施工。

在施工过程中，要注意预制桩的安装位置和预制桩与基础的连接。

钻孔灌注桩的施工中要掌握好孔壁的支护，确保灌注桩的质量。

钢筋混凝土桩的施工要注意钢筋的连接和混凝土的浇筑质量。

（2）挡土墙施工工艺首先要依据设计要求对基础进行处理。

之后进行挡土墙的墙体施工，包括混凝土浇筑和墙体体检。

在施工过程中，要注意底部排水和墙体的护面处理。

2. 施工要求（1）施工中要搞好施工现场的安全管理，完成资料登记和施工记录。

抗滑桩、挡土板及冠梁专项施工方案一、施工工艺流程1、总施工工艺脚手架搭设清坡清底清桩头施工抗滑桩上部施工挡土板回填抗滑桩和挡土板与边坡之间的空隙土方施工冠梁脚手架拆除2、分项工程施工工艺抗滑桩上部、挡土板及冠梁施工工艺流程图二、施工技术要求及质量保证措施1、脚手架搭设与拆除1）、材料要求（1）、钢管：采用外径48mm，壁厚3.5mm的Q235-A级焊接钢管，材质符合《碳素结构钢》（GB/T700）的相应规定。

不得有明显变形、裂纹、压扁和锈蚀。

必须进行防锈处理。

（2）、扣件：材质符合现行国家标准《钢管脚手架扣件》(GB15831)的规定，扣件不得有加工不合格、无出厂合格证、表面裂纹变形、锈蚀等质量问题，活动部位灵活转动；夹紧钢管时，开口处的最小距离不小于5mm，表面涂刷橘黄色油漆。

2）、操作工艺（1）立杆：横距为1.05m,纵距为1.5m,抗滑桩周围适当进行调整。

立杆采用对接扣件连接，相邻立杆的接头位置错开布置在不同的步距内,与相近大横杆的距离不宜大于步距的1/3,立杆与大横杆必须用直角扣件扣紧,不得隔步或遗漏。

双立杆必须底下钢管支撑相对应，即在同一条直线上。

（2）大横杆：大横杆长度为6m，间距1.8m（需要时进行适当调整）,对立杆起约束作用，大横杆设置在立杆内侧与立杆用直角扣件扣紧，不得遗漏。

大横杆采用对接扣件连接，接头与相邻立杆距离≤500mm。

同一平面上步和下步相邻的两根大横杆的接头均相互错开，不得出现在同一跨内且相邻接头在水平方向错开的距离≥500mm。

同一排大横杆水平偏差不大于该片脚手架总长度的1/250且不大于50mm。

（3）小横杆：每一主节点处必须用直角扣件在大横杆上搭设小横杆，该杆轴线偏离主节点距离不大于150mm。

在任何情况下不得拆除贴近立杆的小横杆。

立杆与大横杆交点处设小横杆,小横杆间距1m。

（4）剪刀撑：a每组剪刀撑跨越立杆根数为5-7根，斜杆与地面夹角在45～60度角之间。

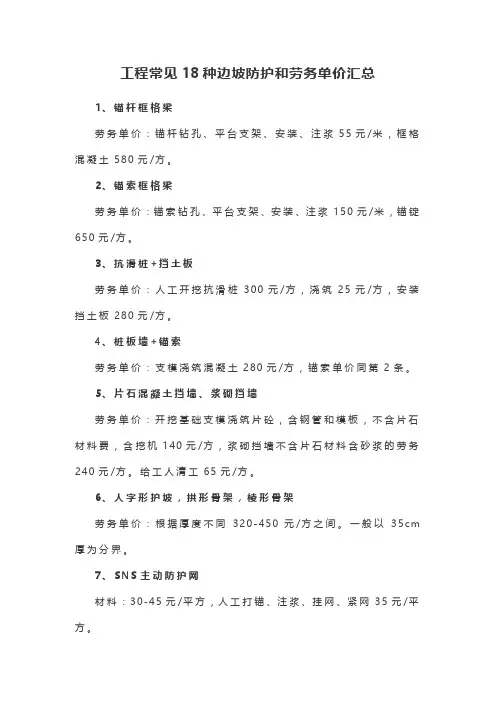

工程常见18种边坡防护和劳务单价汇总
1、锚杆框格梁
劳务单价：锚杆钻孔、平台支架、安装、注浆55元/米，框格混凝土580元/方。

2、锚索框格梁
劳务单价：锚索钻孔、平台支架、安装、注浆150元/米，锚锭650元/方。

3、抗滑桩+挡土板
劳务单价：人工开挖抗滑桩300元/方，浇筑25元/方，安装挡土板280元/方。

4、桩板墙+锚索
劳务单价：支模浇筑混凝土280元/方，锚索单价同第2条。

5、片石混凝土挡墙、浆砌挡墙
劳务单价：开挖基础支模浇筑片砼，含钢管和模板，不含片石材料费，含挖机140元/方，浆砌挡墙不含片石材料含砂浆的劳务240元/方。

给工人清工65元/方。

6、人字形护坡，拱形骨架，棱形骨架
劳务单价：根据厚度不同320-450元/方之间。

一般以35c m 厚为分界。

7、S N S主动防护网
材料：30-45元/平方，人工打锚、注浆、挂网、紧网35元/平方。

8、被动防护网
材料：90-120元/平方，人工费：90-130元/平方。

9、裸坡厚型基材喷薄、植生袋码砌
喷薄：10元/平方，植生袋15元/方（不含袋子）。

10、空心六棱块、实心六棱块、坡面满砌
预制劳务费280元/方，运输安装300元/方。

不含材料。
