红外计数器

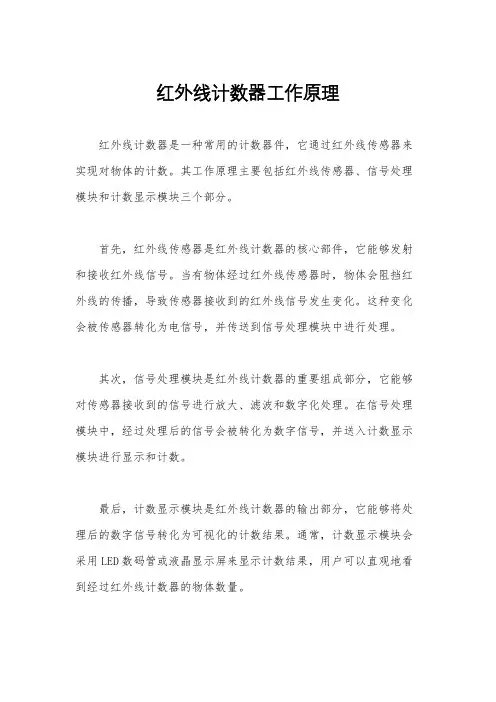

红外线计数器工作原理
红外线计数器是一种常用的计数器件，它通过红外线传感器来实现对物体的计数。

其工作原理主要包括红外线传感器、信号处理模块和计数显示模块三个部分。

首先，红外线传感器是红外线计数器的核心部件，它能够发射和接收红外线信号。

当有物体经过红外线传感器时，物体会阻挡红外线的传播，导致传感器接收到的红外线信号发生变化。

这种变化会被传感器转化为电信号，并传送到信号处理模块中进行处理。

其次，信号处理模块是红外线计数器的重要组成部分，它能够对传感器接收到的信号进行放大、滤波和数字化处理。

在信号处理模块中，经过处理后的信号会被转化为数字信号，并送入计数显示模块进行显示和计数。

最后，计数显示模块是红外线计数器的输出部分，它能够将处理后的数字信号转化为可视化的计数结果。

通常，计数显示模块会采用LED数码管或液晶显示屏来显示计数结果，用户可以直观地看到经过红外线计数器的物体数量。

总的来说，红外线计数器通过红外线传感器对物体的红外线信号进行检测和处理，最终将计数结果显示给用户。

它具有计数精度高、反应速度快、使用方便等优点，广泛应用于超市、图书馆、车站等场所，为人们的计数工作提供了便利。

在实际应用中，红外线计数器还可以根据需要进行定制，例如可以设置计数范围、调整计数灵敏度、实现数据上传等功能。

通过不断的技术创新和改进，红外线计数器将会在更多领域发挥作用，为人们的生活和工作带来更多便利和效率提升。

毕业设计论文题目：红外线检测计数显示装置学院：物理科学与工程技术学院专业：电子信息科学与技术年级：09级姓名：张文平指导教师：邓满兰职称：讲师（2013 年 6 月）宜春学院教务处制目录1．毕业设计任务书2．毕业设计开题报告3．毕业设计答辩资格审查表4．论文原创性申明5．论文版权使用授权书6．毕业设计正文7．外文资料译文8．外文资料原文宜春学院毕业设计任务书题目：红外线检测计数显示装置学院：物理科学与工程技术学院教研室：电子信息工程专业：电子信息科学与技术班级：09电子技术学号：0934302142姓名：张文平起止日期：2012.11.17—2015.5.18指导教师：邓满兰职称：讲师教研室主任：李小平审核日期：2012.11.18说明1.毕业设计（论文）任务书由指导教师填写，并经教研室审定，下达到学生。

2.进度表分前、中、后三期由学生填写，每期填写后交指导教师签署审查意见，并作为毕业论文工作检查的主要依据。

3.学生根据指导教师下达的任务书独立完成开题报告，3周内提交给指导教师批阅。

4.本任务书在毕业设计（论文）完成后，与设计（论文）一起交指导教师，作为设计（论文）评阅和毕业设计（论文）答辩的主要档案资料，是学士学位论文成册的主要内容之一。

宜春学院毕业设计开题报告题目：红外线检测计数显示装置学院：物理科学与工程技术学院系电子与信息工程专业：电子信息科学与技术班级：09电子技术学号：0934302142姓名：张文平指导教师：邓满兰填表日期：2012 年11 月26 日一、选题的依据及意义依据：随着经济的高速发展，人们的生活水平也在不断的提高，随着而来的是，人们对事物的追求从功能化上升到人性化，计算器是生活中必需的生活用品。

在没有电子计数器之前，人们通常采用人工计数的计数方式，这种计数方式准确率低、花费大、工作效率低，特别是面对大量的计数任务时，人工计数存在非常大的不适用性。

这种传统形式的“机械计数器”已经越来越不能满足现代人们注重“节能”“方便”概念的需求。

《忠诚卫士——红外传感器和计数器的应用》教学设计方案（第一课时）一、教学目标1. 知识与技能：学生能够理解红外传感器和计数器的原理，掌握其基本应用方法。

2. 过程与方法：通过实践操作，学生能够熟练应用红外传感器和计数器进行计数和测量。

3. 情感态度价值观：培养学生的创新认识和实践能力，激发学生对科技的兴趣。

二、教学重难点1. 教学重点：学生熟练掌握红外传感器和计数器的应用方法，能够根据实际需求进行设计和应用。

2. 教学难点：如何引导学生将红外传感器和计数器的原理应用到实际生活中，培养创新认识和实践能力。

三、教学准备1. 准备教学用具：红外传感器、计数器、电路板、导线等电子元件，以及相关实验器械。

2. 制作教学课件：包括图片、视频、案例等，帮助学生更好地理解教学内容。

3. 安排实践活动：引导学生将所学知识应用到实际生活中，如设计红外传感器小车、制作计数器时钟等。

4. 课前预习：要求学生自行了解红外传感器和计数器的相关基础知识，为教室教学做好准备。

四、教学过程：（一）导入新课（5分钟）1. 问候语，介绍本节课内容。

2. 展示课前收集的关于红外传感器和计数器的图片或视频，激发学生学习兴趣。

3. 引导学生思考：红外传感器和计数器在生活中有哪些应用？（二）新课教学（25分钟）1. 介绍红外传感器和计数器的基本观点和工作原理。

2. 展示红外传感器和计数器在实际应用中的案例，如自动门、红外报警器等。

3. 学生分组进行实践操作，教师进行指导，帮助学生掌握红外传感器和计数器的应用方法。

4. 学生展示操作效果，分享实践经验，教师给予评判和指导。

（三）知识拓展（5分钟）1. 介绍红外传感器和计数器的其他应用，如自动化生产线、机器人等。

2. 引导学生思考红外传感器和计数器在未来的发展趋势和应用前景。

（四）教室小结（3分钟）1. 总结本节课的主要内容，强调知识点。

2. 鼓励学生积极思考，发散思维，培养创新能力。

3. 安置课后作业，引导学生进行延伸学习。

专利名称：红外枪弹射击计数器专利类型：实用新型专利
发明人：路长顺,刘栋
申请号：CN201220147564.4申请日：20120331
公开号：CN202793169U
公开日：
20130313
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种红外枪弹射击计数器，包括红外发射电路、红外接收电路、电压比较电路、CPU处理单元和显示装置，所述的红外发射电路用于发射连续红外线，所述的红外线连续穿过枪械端口；所述的红外接收电路用于接收红外线，并发出红外线检测信号；所述的电压比较电路用于接收红外线检测信号，并向CPU处理单元发出计数信号；所述的CPU处理单元用于计数控制，发出射击数值信息；所述的显示装置用于接收射击数值信息并显示。

本实用新型用于枪弹的自动计数，能够有效提高计数精度，训练安全性。

申请人：路长顺
地址：461000 河南省许昌市文化路71622部队装备部
国籍：CN
更多信息请下载全文后查看。

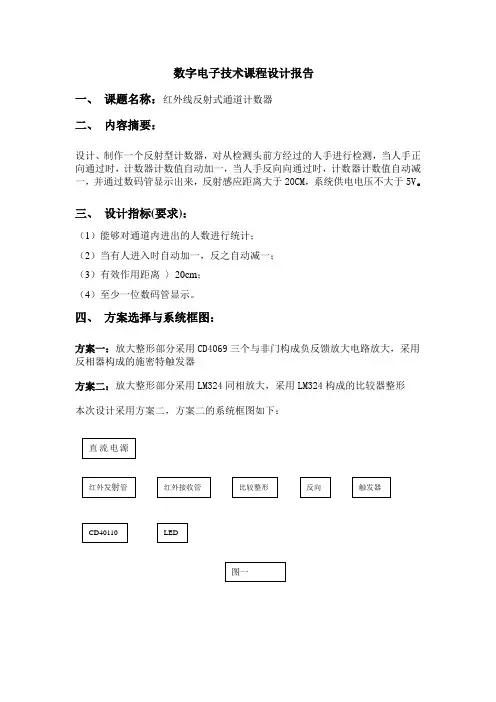

数字电子技术课程设计报告一、课题名称：红外线反射式通道计数器二、内容摘要：设计、制作一个反射型计数器，对从检测头前方经过的人手进行检测，当人手正向通过时，计数器计数值自动加一，当人手反向向通过时，计数器计数值自动减一，并通过数码管显示出来，反射感应距离大于20CM，系统供电电压不大于5V。

三、设计指标(要求)：（1）能够对通道内进出的人数进行统计；（2）当有人进入时自动加一，反之自动减一；（3）有效作用距离〉20cm；（4）至少一位数码管显示。

四、方案选择与系统框图：方案一：放大整形部分采用CD4069三个与非门构成负反馈放大电路放大，采用反相器构成的施密特触发器方案二：放大整形部分采用LM324同相放大，采用LM324构成的比较器整形本次设计采用方案二，方案二的系统框图如下：五、各单元电路设计、参数计算和元器件选择：（1）红外检测电路：采用脉冲式主动红外线检测电路，由红外发射二极管VD1和红外接收二极管VD2等组成。

由于在结构上红外发射管LED与红外接收管PHOTO平行安装，指向相同，因此接收管PHOTO并不能直接接收到发射管LED发出的红外线脉冲。

只有当手阻挡时，将LED发出的红外线脉冲反射回去，PHOTO 才能接收到。

R1、R3分别是红外发射管LED的限流电阻，R2、R4分别是红外接收管PHOTO的负载电阻。

发射电路：相对于直流发射电路来说，交流发射电路复杂庞大，本着简单明了，节约器材的宗旨，选择直流电路。

用直流5V电源供电，在发射电路的限流电阻R为470欧姆。

接通发射电路，测量出发射管两端的电压为V，得到限流电阻两端的电压为5V-V=V，染得限流电阻R的阻值为V/A=470欧姆。

接收电路：用直流5V电源直接供电。

红外接收管PHOTO的负载电阻取220K。

把负载电阻R2、R4的对地电压接入LM324的比较器正向端，当手未挡时，R2、R4的对地电压为2.4V；当手阻挡时，将LED发出的红外线脉冲反射回去，PHOTO接收到红外线信号，PHOTO 的电阻减小，R2、R4的对地电压为4.23V.（2）LM324构成的比较整形电路：LM324采用5V单电源供电，输出信号送入CD4069反相器中反向，给输入反向端通过滑动变阻器提供约3.1V基准电压（此基准电压为接入LM324正向端的电压最大值4.23V与最小值2.4V的三分之二,约为2.4+0.7=3.1V），进行电压比较，当输入正向端电压大于3.1V时，输出低电平，反之，输出高电平。

光电计数器设计论文一，设计题目：基于单片机的工业产品自动计数器二，设计要求：1，数码管可以显示产品个数（0-99），自由设定产品报警个数（比如8），当产品数目是8的个数时，发出报警（蜂鸣器响）。

2，独立设计电路，应包括单片机小系统、红外光电开关、数码管显示部分。

三，题目分析：本电路的指导思想是设计一电路光控电路，放置在流水线旁。

当有产品通过光电门时，都会先触发光控电路，根据光控电路产生触发脉冲令计数器进行加计数，要求计数器的最大计数容量是99个，并用数码管显示数字。

并在计数每次达到10时报警。

四，整体构思：光电计数器设计专业：班级：姓名：学号：目录一设计题目 (1)二设计要求 (1)三题目分析 (1)四整体构思 (1)五具体实现 (5)1.光电传感器 (6)2单片机系统 (7)（1）时钟源电路 (8)（2）复位电路 (8)（3）计数功能 (8)（4）数码管显示电路 (9)六单片机系统程序设计 (10)七问题及解决方案 (12)八设计心得体会 (13)九参考文献 (15)十附录 (16)一．设计题目：基于单片机的工业产品自动计数器二．设计要求：1、数码管可以显示产品个数（0-99），自由设定产品报警个数（比如8），当产品数目是8的个数时，发出报警（蜂鸣器响）。

2、独立设计电路，应包括单片机小系统、红外光电开关、数码管显示部分。

三．题目分析：基于单片机构成的产品自动计数器研究的主要内容包括：如果构成检测电路、MCS-51单片机用何种方式对外部计数脉冲进行计数显示控制、LED显示驱动模块的选择、MCS-51单片机的扩展。

在这个设计中主要需要解决的问题便是如何提高MCS-51单片机的抗干扰能力以及稳定性。

四．整体构思：方案论证与选择方案一、如图一图一：方案一原理阐述：专业检测芯片形成计数脉冲后送给控制单元AT89C2051单片机通过对它片内计数、显示编程。

PS7219是专用LED显示驱动芯片可以同时驱动8个7段数码管. X2504P是一块有电源电压监控、EEPROM 和看门狗定时器电路三种功能于一体的芯片,它保证了在电源接通、关断、瞬间电源电压不稳时,不会造成系统死机、数据误写或误动作,大大提高了系统的可靠性和抗干扰能力.HT7044A能够保证系统突然掉电后保护数据。

摘要摘要本文介绍了一款以单片机AT89S52为控制器的红外计数系统的设计。

该系统可实现对人流量的监测、实时显示以及存储。

系统采用PC机作为上位机，AT89S52单片机为下位机，二者可相互通信。

单片机实时监测显示人流量信息，并向上位机发送人流量信息。

同时上位机也可以向单片机发送控制命令并且可存储导出人流量信息。

PC机与单片机之间的通信采用RS-232C通信标准来实现。

除此之外，该系统只占用了单片机少量的I /O口和内存，为系统留下了功能扩展的空间。

关键字：单片机、红外对射管、串口通信、上位机控制IABSTRACTABSTRACTThis paper introduces a design of infrared counting system based on MCU AT89S52. The system is able to monitor the flow rate of visitors of which data can be displayed real-timely and stored. In this system, the PC serves as upper computer as well as MCU AT89S52 serves as lower computer. Communication between the upper and lower computer acts like the process that MCU AT89S52 sends the information of the flow rate of visitors being monitored to PC which can stores it and sends control commands in response. The communication applies the RS-232C communications standards.In addition, the system takes up only a small amount of the MCU I/O ports and memory capacity, so that the system has much functional space for expansion.Key words: MCU, infrared shooting tube, serial communication, PC controlII目录第一章引言 (1)1.1单片机发展简述 (1)1.2单片机应用综述 (2)1.3 背景及意义 (2)第二章系统总体方案及硬件平台设计 (4)2.1 设计内容 (4)2.2 技术指标 (4)2.3 总体方案设计 (5)2.3.1 硬件总体方案设计 (5)2.3.2 软件总体方案 (7)2.4 硬件平台设计 (9)2.4.1 控制单元设计 (10)2.4.2 译码电路设计 (12)2.4.3 驱动电路设计 (14)2.4.4 通信系统硬件设计 (16)2.4.5 红外对射收发器设计 (18)2.4.6 显示电路设计 (19)2.5 系统开发流程 (20)第三章软件系统设计 (22)3.1 软件总体设计 (22)3.2 下位机程序设计 (22)3.2.1 Keil 开发环境 (23)3.2.2 串口通信程序设计 (23)3.2.3 数码管显示程序设计 (26)3.2.4 数据处理程序设计 (29)3.3 上位机程序设计 (31)3.3.1 VB6.0开发环境 (32)3.3.2 串口通信部分程序部分 (32)III3.3.3 控制及功能程序部分 (36)3.3.4 显示模块 (42)第四章系统调试 (44)4.1 硬件原理以及软件联合仿真 (44)4.1.1 proteus仿真 (44)4.2 硬件平台调试 (45)4.2.1 短路与虚焊检测 (46)4.2.2 上电测试 (47)4.2.3 串口调试 (47)4.3 软件系统调试 (48)4.4 系统联调 (49)4.5 调试结果及分析 (50)第五章结束语 (51)参考文献 (53)致谢 (54)附录1：硬件原理图 (55)附录2：设计程序 (56)附录3：系统PCB图 (73)外文资料原文 (74)外文资料译文 (76)IV第一章引言第一章引言1.1 单片机发展简述单片机（Microcontrollers）诞生于1971年，经历了SCM、MCU、SoC三大阶段，早期的SCM单片机都是8位或4位的。

基于单片机的红外计数器设计红外计数器是一种利用红外传感器来检测物体通过的数量的装置。

它通常用于人员或物品数量统计的应用中。

本文将介绍基于单片机的红外计数器的设计原理和实现方法。

首先，我们需要明确设计的目标。

本计数器将用于统计通过固定区域的物体数量。

而红外传感器将用于检测物体的通过。

当物体途经红外传感器时，传感器会发出红外光束，通过物体的遮挡程度来检测物体是否通过。

通过计数和记录每次检测到物体通过的事件，我们就可以实现数量的统计。

接下来，我们需要选择合适的单片机来实现红外计数器。

常见的单片机有AVR、PIC和ARM等。

考虑到我们的功能需求和成本效益，我们可以选择一款性能适中且价格合理的AVR单片机。

在硬件方面，我们需要准备以下器件：1. 红外传感器：选择一款可靠的红外传感器，具有较高的灵敏度和稳定性。

2. 单片机：选择合适的AVR单片机，能够满足计数和通信需求。

3. 显示屏：为了实时显示计数结果，我们可以选择一个小型LCD显示屏。

4. 其他电子元件：如电阻、电容、继电器等，用于连接和支持电路。

在软件方面，我们需要编写单片机的代码，以实现正确的计数和显示功能。

首先，我们需要初始化红外传感器和LCD显示屏。

然后，编写中断服务程序，当红外传感器检测到物体通过时，中断服务程序会触发，并对计数器进行更新。

最后，我们需要编写主程序，用于控制计数器的行为和LCD显示屏的更新。

需要注意的是，为了保证计数的准确性，我们可能需要考虑避免因传感器噪声、环境光干扰或物体堆叠而引起的计数错误。

我们可以通过设置适当的检测阈值、使用滤波算法或加入其他传感器辅助来解决这些问题。

综上所述，基于单片机的红外计数器设计包括硬件和软件两个方面。

在选择合适的单片机和红外传感器的基础上，通过合理编写代码和进行适当的优化，我们可以设计出一个功能稳定、准确计数的红外计数器。

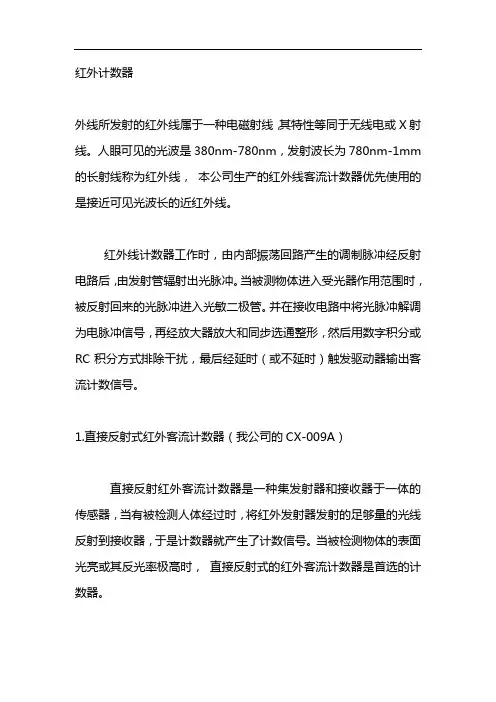

红外计数器
外线所发射的红外线属于一种电磁射线，其特性等同于无线电或X射线。

人眼可见的光波是380nm-780nm，发射波长为780nm-1mm 的长射线称为红外线，本公司生产的红外线客流计数器优先使用的是接近可见光波长的近红外线。

红外线计数器工作时，由内部振荡回路产生的调制脉冲经反射电路后，由发射管辐射出光脉冲。

当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏二极管。

并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出客流计数信号。

1.直接反射式红外客流计数器（我公司的CX-009A）
直接反射红外客流计数器是一种集发射器和接收器于一体的传感器，当有被检测人体经过时，将红外发射器发射的足够量的光线反射到接收器，于是计数器就产生了计数信号。

当被检测物体的表面光亮或其反光率极高时，直接反射式的红外客流计数器是首选的计数器。

2.反射板反射式红外客流计数器（我公司的CX-009A）
反射板反射式红外客流计数器亦是集发射器与接收器于一体，红外发射器发出的光线经过反射板，反射回接收器，当被检测人体经过且完全阻断光线时，红外客流计数器就产生了检测计数人员信号。

3.对射式红外客流计数器(我公司的CX-008)
对射式红外客流计数器包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。

当被检测物体经过发射器和接收器之间且阻断光线时，红外客流计数器就产生了计数信号。

当检测物体是不透明时，对射式红外客流计数器是最可靠的检测模式。

《光电子技术》课程设计课题名称：红外可逆计数器设计指导老师：***一、课题名称：红外可逆计数器设计二、设计任务：设计一个红外可逆计数器，要求：1、当一物体沿某一方向经过计数器时，计数器进行加一计数；而物体沿反方向经过计数器时，计数器进行减计数；2、用数码管显示当前的计数值，最大计数值为1000；3、设计方案经济、实用、可靠。

三、设计方案：方案（1）：红外发射管 + 一体化按收头：适用于发射管与接收管距离较大的情形方案（2）：槽型光电开关：适用于发射管与接收管距离较小的情形四、方案选择由以上两种方案的设计框图可以看出：两种方案的唯一不同之处在于光电发射和接收装置，方案一釆用的是红外发射管加上一体化接收头，适用于发射管与接收管距离较大的情形，而且为了防止误动作，在光电发射部分加入了方波调制电路，因而具有较好的抗干扰能力；而方案二的电路比较简单，只用了一个槽型光电开关，外加两个限流电阻和一个反相器，这种电路适用于发射管与接收管距离较小的情形。

考虑到越来越多的流水线上的产品和各种公共场所需要进行自动计数，而在这种情形下发射管与接收管距离一般都比较较大，加之方案一有较强的抗干扰能力。

综合以上考虑，我们选择了方案一。

五、模块设计1、方波发生电路方波发生器的组成方式很多，可以用集成运放构成，可以用一些定时芯片构成，也可以用一些数字门电路构成。

由于在数电课程中，我们已经学习了用555定时器构成的方波发生器，对此比较熟悉，电路也比较简单，而且性能良好，因此我们选择了用NE555构成的方波发生器。

电路如下：2、单片机系统将两探测器的输出分别与单片机的P1.0和P1.1相接，根据两探测器的变化次序来判断是加计数还是减计数，然后再根据探测器的变化状态来进行计数操作，最后的计数模式及其结果由P0口和P2口输出。

3、显示模块显示可分为静态显示和动态显示。

静态显示时各个数码管同时工作，因此亮度较均衡，但每个数码管都要占用一个输出口，接口资源浪费较大，考虑到本课题要求的最大计数值为1000，也就说最少需要四个接口，而前面的探测器输入已经占用了P1口，剩下的三个P 口在没有扩展的情况下显然不满足要求，因此我们选择了动态显示的方案。

红外线自动计数器的设计摘要随着今社会的飞速发展，越来越多的流水线上的产品和各种公共场所需要进行自动计数。

基于单片机构成的产品自动计数器有直观和计数精确的优点，目前已在各种行业中得到广泛应用。

数字计数器有多种形式，总体来说有接触式和非接触式两种，在科技发展的今天，非接触式红外计数器得到了广泛的应用。

本设计采用一对红外发射接收管作为红外计数器的信号检测头，具有价格低廉，抗干扰性好，结构简单，操作方便等特点。

指导思想是利用红外发光管发射红外线，红外接收管接收此红外线，并将其放大、整流形成低电平信号.当有人或物挡住红外光时，接收管没有接收到红外信号，放大器将输出高电平，同时将这个电平信号送入单片机进行控制计数，并且使数码管显示数值。

这样就得到要统计的人或物的数量。

关键字：自动计数；单片机；数码管目录第一章绪论 (4)1.1、前言 (4)1.2、选题背景 (4)1.3、设计要求 (5)1.4、国内外的研究概况 (5)1.5、此次设计研究的主要内容应解决问题 (5)第二章基于单片机构成的产品自动计数器的设计 (6)2.1、方案论证与选择 (6)2.2、系统总体框图和原理 (8)2.3、系统单元电路设计 (9)2.3.1、电源供电电路 (9)1. 桥式整流电路： (10)虑波电路分析 (11)稳压电路 (12)2.3.2、红外线检测部分 (13)2.3.3、数码管显示部分 (14)2.3.3.1、LED数码管的特点： (15)2.3.3.2、数码管动态扫描....... 错误!未定义书签。

2.3.3.3、数码管驱动部分 (16)2.3.3.4、单片机计数及控制部分 (17)复位电路 (21)复位电路的分类 (21)3.4、系统程序设计 .................. 错误!未定义书签。

3.4.1、程序流程图................ 错误!未定义书签。

3.4.2、程序设计 .................... 错误!未定义书签。

红外线电子进出门计数器随着科技的飞速发展，各种诸如电子门、数字门锁等高科技安全设备已经得到了广泛的应用。

而作为这些设备的核心组成部分，计数器的重要性也越来越被重视。

近年来，随着红外线技术的不断成熟，红外线电子进出门计数器的应用也逐渐增多，成为了保障出入管理安全的一种重要手段。

红外线电子进出门计数器是一种基于红外线技术和电子技术的进出门门禁计数器，具有高精度、高灵敏度、高稳定性、不受光照的影响等优点。

它通过在门洞两侧安装红外线电子设备，实现对出入人员的计数，自动保存并统计出入人数，实现门禁管理。

在实际应用中，通常将进门与出门分别安装计数器，以确保计数准确。

与传统的手动计数门禁相比，红外线电子进出门计数器显著地提高了出入管理的准确性和效率。

其中，准确性表现为：计数器可以避免人工计数时产生误差，避免人为干扰；效率方面表现为：计数器可以在短时间内完成大量的计数工作，大大节约了人力成本。

在人流量较大的场所中，如大型商场、机场、火车站等公共场所，红外线电子进出门计数器已经取代了传统的手动计数方式，准确地记录了出入人数，不仅方便了管理，也提高了安全性。

红外线电子进出门计数器的运行原理比较简单。

进入门禁范围内的人员通过触发装置发出的红外线信号，门禁计数器会对其进行识别并自动保存，在计数器后台进行计算。

不仅如此，红外线电子门计数器还具有多项智能化功能，比如：门禁系统能够自动识别出入人员的身份、在计数的同时还可通过语音控制的方式对人员进行语音提示等。

在日常使用中，红外线电子进出门计数器也需要注意一些使用细节。

首先，计数器的放置要准确，摆放位置不宜过于靠近门边缘，视线不够好的人无法触发红外线信号，导致计数器无法正常工作。

其次，需要定期进行维护，检查设备是否正常运作，并定期更换电池等部品。

最后，也需要严格遵守设备使用规范，避免私人搬移、更改设备中程序等操作，以保证设备持续稳定运行。

总体来说，红外线电子进出门计数器无疑是一种优秀的出入管理手段，其准确性、效率和智能化功能等方面优势，使其得以被广泛应用于各种公共场所，保障了大众生活的便利和安全。
