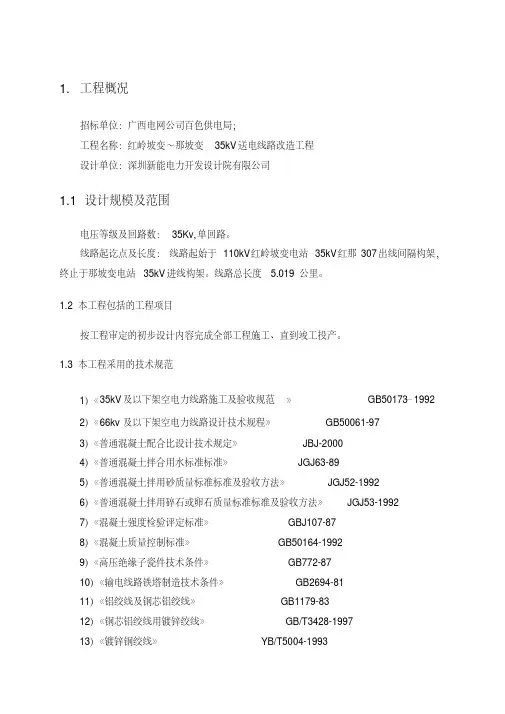

1. 工程概况
招标单位：广西电网公司百色供电局；
工程名称：红岭坡变～那坡变35kV送电线路改造工程
设计单位：深圳新能电力开发设计院有限公司
1.1 设计规模及范围
电压等级及回路数：35Kv,单回路。
线路起讫点及长度：线路起始于110kV红岭坡变电站35kV红那307出线间隔构架，终止于那坡变电站35kV进线构架。
线路总长度 5.019公里。
1.2本工程包括的工程项目
按工程审定的初步设计内容完成全部工程施工、直到竣工投产。
1.3本工程采用的技术规范
1）《35kV及以下架空电力线路施工及验收规范》GB50173—1992 2）《66kv及以下架空电力线路设计技术规程》 GB50061-97
3）《普通混凝土配合比设计技术规定》 JBJ-2000
4）《普通混凝土拌合用水标准标准》 JGJ63-89
5）《普通混凝土拌用砂质量标准标准及验收方法》 JGJ52-1992
6）《普通混凝土拌用碎石或卵石质量标准标准及验收方法》 JGJ53-1992
7）《混凝土强度检验评定标准》 GBJ107-87
8）《混凝土质量控制标准》 GB50164-1992
9）《高压绝缘子瓷件技术条件》 GB772-87
10）《输电线路铁塔制造技术条件》 GB2694-81
11）《铝绞线及钢芯铝绞线》 GB1179-83
12）《钢芯铝绞线用镀锌绞线》 GB/T3428-1997
13）《镀锌钢绞线》 YB/T5004-1993。

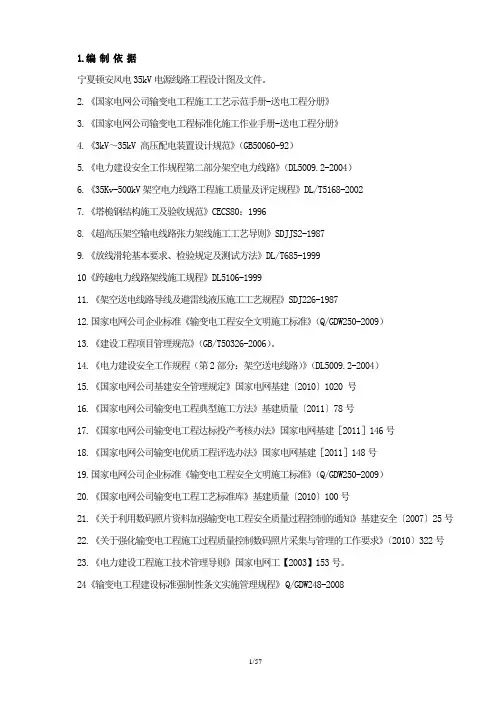

1.编制依据宁夏顿安风电35kV电源线路工程设计图及文件。
2.《国家电网公司输变电工程施工工艺示范手册-送电工程分册》3.《国家电网公司输变电工程标准化施工作业手册-送电工程分册》4.《3kV～35kV 高压配电装置设计规范》（GB50060-92）5.《电力建设安全工作规程第二部分架空电力线路》（DL5009.2-2004）6.《35Kv-500kV架空电力线路工程施工质量及评定规程》DL/T5168-20027.《塔桅钢结构施工及验收规范》CECS80：19968.《超高压架空输电线路张力架线施工工艺导则》SDJJS2-19879.《放线滑轮基本要求、检验规定及测试方法》DL/T685-199910《跨越电力线路架线施工规程》DL5106-199911.《架空送电线路导线及避雷线液压施工工艺规程》SDJ226-198712.国家电网公司企业标准《输变电工程安全文明施工标准》（Q/GDW250-2009）13.《建设工程项目管理规范》（GB/T50326-2006）。
14.《电力建设安全工作规程（第2部分：架空送电线路）》（DL5009.2-2004）15.《国家电网公司基建安全管理规定》国家电网基建〔2010〕1020 号16.《国家电网公司输变电工程典型施工方法》基建质量〔2011〕78号17.《国家电网公司输变电工程达标投产考核办法》国家电网基建［2011］146号18.《国家电网公司输变电优质工程评选办法》国家电网基建［2011］148号19.国家电网公司企业标准《输变电工程安全文明施工标准》（Q/GDW250-2009）20.《国家电网公司输变电工程工艺标准库》基建质量〔2010〕100号21.《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》基建安全〔2007〕25号22.《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》〔2010〕322号23.《电力建设工程施工技术管理导则》国家电网工【2003】153号。

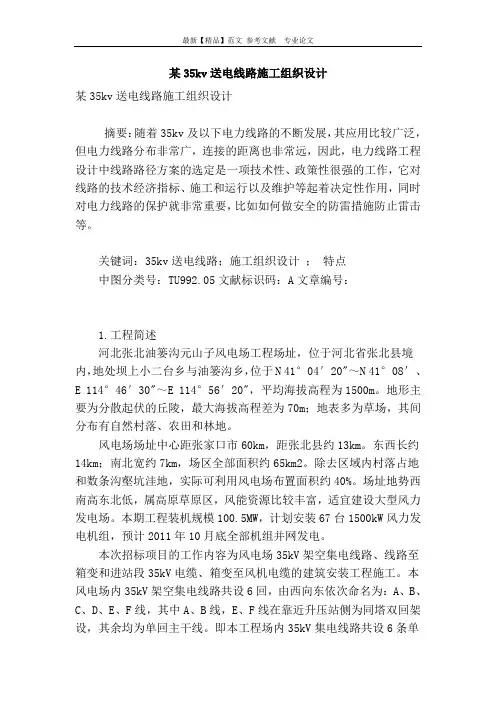

某35kv送电线路施工组织设计某35kv送电线路施工组织设计摘要：随着35kv及以下电力线路的不断发展，其应用比较广泛，但电力线路分布非常广，连接的距离也非常远，因此，电力线路工程设计中线路路径方案的选定是一项技术性、政策性很强的工作，它对线路的技术经济指标、施工和运行以及维护等起着决定性作用，同时对电力线路的保护就非常重要，比如如何做安全的防雷措施防止雷击等。
关键词：35kv送电线路；施工组织设计；特点中图分类号：TU992.05文献标识码：A文章编号：1.工程简述河北张北油篓沟元山子风电场工程场址，位于河北省张北县境内，地处坝上小二台乡与油篓沟乡，位于N 41°04′20"～N 41°08′、E 114°46′30"～E 114°56′20"，平均海拔高程为1500m。
地形主要为分散起伏的丘陵，最大海拔高程差为70m；地表多为草场，其间分布有自然村落、农田和林地。
风电场场址中心距张家口市60km，距张北县约13km。
东西长约14km；南北宽约7km，场区全部面积约65km2。
除去区域内村落占地和数条沟壑坑洼地，实际可利用风电场布置面积约40%。
场址地势西南高东北低，属高原草原区，风能资源比较丰富，适宜建设大型风力发电场。
本期工程装机规模100.5MW，计划安装67台1500kW风力发电机组，预计2011年10月底全部机组并网发电。
本次招标项目的工作内容为风电场35kV架空集电线路、线路至箱变和进站段35kV电缆、箱变至风机电缆的建筑安装工程施工。
本风电场内35kV架空集电线路共设6回，由西向东依次命名为：A、B、C、D、E、F线，其中A、B线，E、F线在靠近升压站侧为同塔双回架设，其余均为单回主干线。
即本工程场内35kV集电线路共设6条单回主干线、2条双回主干线及26条分支线，连接67台风力发电机组。
2.工程特点及施工条件分析2.1施工特点2.2 35kV送电线路施工条件分析3.铁塔基础开挖施工方法3.1开挖前需降基面的必须全部降至符合设计要求。
35KV输电线路施工组织措施及施工方案XX工程公司年月日第一章：工程概况及特点1.1、概况1.1.1、工程概况：本工程送电线路为新建单回路35KV线路, ××××××变电站35KV送电线路工程由×××××止。
导线选用LGJ-70/10型，全长24.80公里左右。
本线路工程选用单杆、三联杆，杆基共57座。
1.1.2、工程线路走向：×××位于××××流域上部，距乡镇所在地40公里，与××××伐木场交界。
××××—×××35KV 线路，起始于××电站升压站龙门构架，途经道班、×××、××、×××、××××变电站35KV进线龙门构架止。
线路跨越10KV线15次，公路13次，线路全长24.80公里，曲折系数1.12，交通情况一般。
1.1.3、沿线地形地貌情况：本工程沿线地貌为海拔高程160～500米，地形起伏较大，地势相对陡峭；山地、丘陵；工程地表分类如下：名称丘陵山地高山合计比例(%) 20％40％40％1001.1.4、工程承包范围：1.1.4.1、工程量范围：起止桩号××××××××备注基础57基立杆塔基数57基架线长度24.80km接地埋设57基附件安装57基1.1.4.2、材料供应：本工程主要材料和辅材由建阳电力公司供应。
1.1.5、交通情况：建阳×××至×××及其它乡（镇）各级公路，交通情况一般。
风电场35kV集电线路工程杆塔总成施工方案目录一、项目概况 (1)1.1。
项目概述 (1)1.2.本项目铁塔施工要求及规定 (2)二、施工组织措施 (4)2.1。
组织 (4)2.2、项目部人员的主要职责 (4)2.3.施工人员要求及人员需求计划 (4)2.4.各队具体分工示意图 (4)2.5.施工准备机构 (5)3. 塔部件运输 (9)3.1。
运输前检查 (9)3.2.部件运输 (10)四、塔架组装技术措施 (11)4.1 地面总成的一般规定 (11)4.2 塔架吊装 (13)五、塔架组装安全保障措施 (20)5.1 施工过程中的风险控制安全措施 (20)5.2 塔架组装过程风险控制的安全技术措施 (21)6. 铁塔组装质量保证措施 (23)6.1 质量管理措施 (23)6.2 质量技术措施 (23)七、塔架总成工期保障措施 (24)7.1 影响施工进度的因素 (24)7.2 施工进度计划保障措施 (24)八、立杆总成的施工方法 (25)8.1。
立杆总成 (25)8.2.操作程序 (26)8.3.标准 (30)8.4.安装拉线和底盘 (31)9、现场环境与文明施工 (32)十、紧急行动 (33)11. 应急预案与应对 (33)11.1。
目的 (33)11.2.周长 (33)11.3.应急组织和职责 (33)11.4.应急准备 (34)11.5。
应急处理程序 (34)项目部应急领导小组 (34)12. 参考文献 (35)附：塔架组装主要工具清单 (35)杆塔组装施工方案一、项目概况1.1。
项目概况1.1.1。
项目名称某风电场升压站安装及35KV集电线路建设工程。
1. 1.2.工地一座城市。
1.1.3 、项目概况上曲风电场位于市渑池县，属陆山丘陵风电场。
场地位于连霍高速南侧，距市区约40公里，距渑池县城约10公里，交通便利。
计划安装16台单机容量3.0MW的风力发电机组，共3台机组。
总装机容量为48MW。
35KV送电线路新建工程施工组织设计二00九年三月九日一、编制依据：1、根据《某35KV送电线路新建工程》初步设计阶段图册；2、《电缆线路施工及验收规范》GB50168-92；3、《交流电器装置过电压保护和绝缘配合》（DL/T620—1997）；4、《交流电器装置接地》（DL/T621—1997）；5、《高压架空线路和发电厂、变电所电瓷外绝缘污秽分级标准》（GB/T6463—1997）；6、中华人民共和国和水利电力部SDJ65—82《电力建设安全工作规程—架空线路篇》；7、《煤矿安装工程质量检验评定标准》MT5010—9；8、中华人民共和国国家标准GB50173—92《电器装置安装工程35KV 及以下架空电力线路施工及验收规范》（以下简称GB50173—92；10、《电气装置安装工程电缆线路施工及验收规范》GB50168-92；11、根据国家现行施工及验收规范工程质量检验标准安全操作规程。
二、工程概况：本工程由三部分：1、新建架空线路工程：从天星110KV变电站的35KV 屋内配电装置用YJV22-3×150（35KV）电缆出线至终端塔，迄于新建龙门峡35KV变电站的35KV屋外配电装置3＃门型构架止的单回送电线路，架空线全长约16.2Km，出线端电缆长度0.24 Km。
架空导线采用LGJ-120/20钢芯铝绞线；架空地线采用GJX-35（1×7-7.8-1270-A-YB/T183-2000）型稀土锌铝合金镀层钢绞线。
全线导、地线采用铝合金节能型防振锤防振。
共使用杆塔11种计65基，其中直线杆塔共5种累计26基，占全线杆塔总数的40﹪：转角及终端杆塔共6种累计39基，占全线杆塔总数的60﹪。
全线杆塔均需逐基接地，采用浅埋风车式、水平布置接地体与自然接地体相结合的方式，接地体采用Φ10圆钢，引下线采用Φ12热镀锌圆钢，单杆采用一点引下接地，双杆采用二点引下接地，铁塔采用四点引下接地。
35kv集电线路施工方案35kV集电线路施工方案一、项目背景该35kV集电线路施工项目位于某地，是某风电场的一部分。
线路全长约XX公里，起点为风电场内的风力发电机组，终点为附近的配电站。
项目的建设目的是将风力发电机组产生的电能输送到配电站，并经由配电站分配给周边的用户。
二、施工目标1. 完成线路的安装、调试和启用，确保线路正常运行；2. 保证施工过程中的安全，避免事故发生；3. 保证施工质量，符合相关的技术要求和标准；4. 控制施工成本，高效利用资源，保证按预算完成施工工作。
三、施工流程1. 前期准备：确定施工方案、成立施工队伍、组织人员培训、采购施工材料；2. 线路安装：进行基础施工、立杆安装、线缆敷设、设备安装等工作；3. 调试和试运行：对线路进行调试和试运行，确保线路运行稳定；4. 现场验收和竣工：组织现场验收，办理竣工手续。
四、施工方案1. 前期准备：成立施工队伍，包括项目经理、工程师、技术员和施工人员，进行相关的培训和考核。
制定安全生产计划，明确各个岗位的职责和任务。
采购施工材料，确保施工材料的质量和供应的及时性。
2. 线路安装：根据设计方案，进行基础施工，包括钢筋焊接、混泥土浇筑等工作。
立杆安装，按要求进行立杆固定和接地处理。
线缆敷设，先进行线路的勘测，确定最佳敷设路径，然后进行线缆线路的敷设工作。
设备安装，安装线路所需的绝缘子、避雷器、隔离开关等设备。
3. 调试和试运行：对线路进行调试，包括各项设备的功能测试和参数调整。
然后进行试运行，模拟线路的正常运行状态，确保线路的运行稳定。
4. 现场验收和竣工：根据相关法规和标准，组织现场验收，对线路的安装质量和性能进行检查和测试。
完成验收后，办理竣工手续，并进行相关档案的整理和归档工作。
五、安全措施1. 注重安全教育和培训，提高员工的安全意识和技能；2. 制定安全生产计划，明确各个岗位的职责和任务，加强施工现场的安全管理；3. 配备必要的安全保护设备，如安全帽、防护服、防护眼镜等；4. 建立健全的应急预案和事故应对措施，确保发生事故时能够及时处理；5. 加强现场巡视和检查，及时发现和解决施工中的安全隐患。
华能铁岭大兴风电场35kv集电线路施工方案批准：审核：编制：黑龙江省火电第一工程公司华能铁岭大兴风电场项目部2013年3月20日华能铁岭大兴风电场35kv集电线路施工方案一、工程概况工程名称：华能铁岭大兴风电场35kV集电线路新建工程工程地点：辽宁省铁岭境内建设单位：华能铁岭大兴风力发电有限公司设计单位：北京国庄国际经济技术咨询有限公司1）华能铁岭大兴风电场工程建设规模为49.5MW，共30台，风机单机容量1650kW，风电场内风机升压变压器高压侧采用35kV，每台风机由电缆汇集至架空线路，再经架空线路送至风电场220kV变电站，站外设立终端塔，从终端塔至35kV开关柜段采用电缆进线。
2）本工程集电线路起于风电场220kV升压站35kV出线开关柜，止于风电场30台风机的35kV风机升压变压器高压侧铁塔。
集电线路共分为三回架空线路，线路路径总长度34.762km；双回路路径长度5.011km，35kV大兴I线线路路径长10.09km，35kV大兴II线线路路径长10.606km，35kV大兴III线线路路径长14.066km。
3）导线采用：主干线：LGJ-150/25型钢芯铝绞线分支线：LGJ-70/10型钢芯铝绞线地线采用：本地线采用光纤复合架空地线（OPGW），4）主要交叉跨越新建35kV线路沿线的主要交叉跨越有钻500kV线路3次，穿越66kV线路2次，跨越10kV线路II次，跨越通信线、低压线、省道、乡道、小河、树木等。
二、编制依据1.《工程测量规范》（GB50026-1993）；2.《《输电线路铁塔制造技术条件》（GB/T 2694-2003）；3.《输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母》（DL/T764.4—2002）；4.《电力金具通用技术条件》（GB2314-1997）；5.《电力金具制造质量》（DL/T768）；6.《圆线同心绞架空导线》（GB/T1179-1999）；7.《镀锌钢绞线》（YB/T5004-2001）8.《110KV—500KV架空电力线路工程施工及验收规范》（GB50233-2005）9.《工程测量规范》（GB50026-1993）；10.《建筑地基基础工程施工质量验收规范》（GB 50202-2002）；11.《混凝土结构工程施工质量验收规范》（GB 50204-2002）；12.《普通混凝土用砂、石质量及检验方法标准》（JGJ 52-2006）；13.《建筑用卵石、碎石标准》（GB/T14685-2001）；14.《建筑用砂》（GB/T14684-2001）15.《硅酸盐水泥、普通硅酸盐水泥》（GB 175-1999）；16.《普通混凝土配合比设计规程》（JGJ 55-2000）；17.《钢筋焊接及验收规程》（JGJ 18-2003）；18.《混凝土强度检验评定标准》（GBJ 107-87）；19.《混凝土质量控制标准》（GB50164-92）；20.《混凝土用水标准》（JGJ63—2006）21.《砌体工程施工质量验收规范》（GB50203-2002）；二、主要工程量施工进度安排（1）、电缆槽开挖：1月10日～1月30日；（2）、电缆埋设：1月15日～2月5日；（3）、电缆槽回填：1月17日～2月7日；（4）、铁塔基础施工：1月15日～2月15日；（5）、铁塔组装：2月15日～3月15日；（6）、集电线路施工：2月18日～3月25日。
烟台龙骏招远风电场一期35kV集电线路工程电缆施工组织设计及施工方案2011年12月目录第一章工程概况及特点 (3)1.1 工程概况 (3)1.2 工程特点 (3)第二章施工现场组织机构 (5)2.1 施工组织机构 (5)2.2 管理职责和权限 (5)2.3 工程的保障 (7)2.4 主要负责人简介 (8)第三章施工现场总平面布置 (10)3.2 驻地及材料站设置 (10)3.3 材料交货点 (10)第四章施工方案 (11)4.1 施工准备 (11)4.2 施工工序总体安排 (14)4.3 主要工序和特殊工序的施工方法 (15)第一章工程概况及特点1.1 工程概况本工程电压等级为35kV，线路位于烟台市所属招远市境内，叙述如下：本工程为烟台龙骏招远风电场一期35kV集电线路，线路路径全长21.09km。
风场共计29台风机，单机容量1.5MW，接线方式采用1机1变的单元接线。
风机出口电压经箱变升至35kV后，经35kV地埋电缆（YJV22-26/35-3×50）至电缆终端塔或转角塔，与35kV架空线路“T”接。
根据风机分布位置，本工程共建三回35kV架空线路，分别称为A线、B线、C 线，其中B1塔-B23塔段为双回路架设，其余线路为单回路架设。
三回35kV架空线路架设至风场升压站围墙外，改为地埋电缆（型号为YJV22-26/35-3×300）经升压站电缆沟接入升压站内35kV开关柜中。
本工程地埋电缆采用两种型号，各风机箱变与架空线路之间采用YJV22-26/35-3×50型交联聚乙烯绝缘电缆；升压站外终端塔与35kV开关柜之间采用YJV22-26/35-3×300型交联聚乙烯绝缘电缆。
28台风机均是从各自箱变敷设电缆至架空线路电缆终端塔或转角塔，与架空线路连接。
本工程电缆采用直埋敷设方式。
1.1.2.1地形、地质地形状况：本电缆线路所经地段的地势位于招远市，地型为丘陵。
专业编制可行性研究报告了解更多详情..咨询公司网址华润新能源投资有限公司广西杨村一期风电场（48MW）35KV集电线路工程施工组织设计目录第一章、工程概况第二章、项目管理机构第四章、总施工方案第五章、进度计划及资源计划第六章、质量管理第七章、安全目标与职业健康安全管理第八章、环境保护及文明施工第一章工程概况1、工程概况：1.1、工程简述及规模：风电场集电线路选用35k电力电缆以及35kV架空线路混合组合形式，根据本工程风机布置情况，24台单机容量为2MW的风机分为2组，分组情况如下：第一回：#（1~9、18~21）共13台风机；总长度为16.6公里，其中电缆长度为11.8公里，架空线长度为4.8公里。
第二回：#（10~17，22~24）共11台风机；总长度为11.6公里，其中电缆长度为10.2公里，架空线长度为1.4公里。
本工程采用两级升压方式。
每台风电机配置1台0.69/35kV箱式变电站，将风机电压升高至35kV。
箱变高压侧采用联合单元接线方式，风电机组成一个联合单元后，经35kV集电线路接入风电场110kV 升压站35kV配电装置，经主变升压至110kV后接入系统。
本集电线路工程共2回线，导线截面按载流量选择并按允许电压降校核导线采用钢芯铝绞线JL/G1A-150/25和JL/G1A-240/30。
1.2、自然环境：拟建场区属中山区，为隆起剥蚀地貌，多为连绵山脉，山梁起伏较大，多呈鱼背脊状或尖顶状，山梁之间冲沟发育，整体地形多呈北部略低于南部。
地形较陡，山坡坡度20～40°，局部超过 50°。
场区内地表普遍覆盖有残坡积成因的碎石土，其下为巨厚的粗粒花岗岩层（γ52（3））。
1.3、地形：本工程一般山区占90%。
2、工程特点：2.1、气象参数表：序号工况覆冰(mm) 风速(m/s) 温度(度)1 最高气温00402 最低气温00-53 年均气温00204 基准风速030105 覆冰510-56 外过（雷电）010157 内过（操作）015208 校验00159 安装010010 冰的比重0.9 g/cm32.2、施工条件分析：2.4.1 本标段线路在广西省玉林市容县杨村镇、六王镇，施工队驻就近选择。

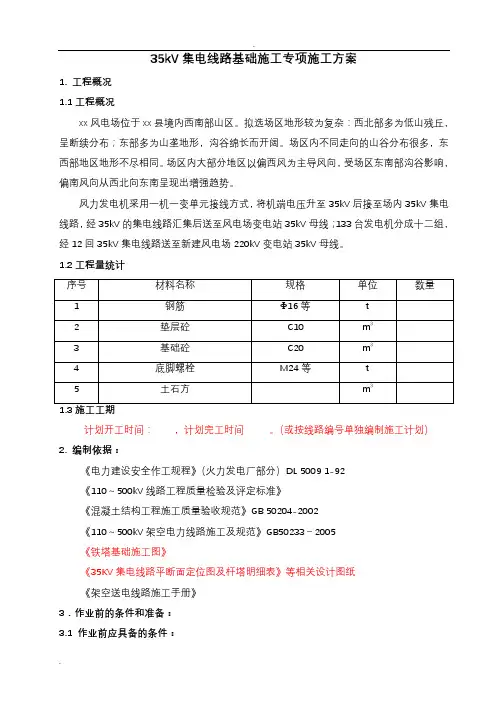

35kV集电线路基础施工专项施工方案1. 工程概况1.1工程概况xx风电场位于xx县境内西南部山区。
拟选场区地形较为复杂：西北部多为低山残丘，呈断续分布；东部多为山垄地形，沟谷绵长而开阔。
场区内不同走向的山谷分布很多，东西部地区地形不尽相同。
场区内大部分地区以偏西风为主导风向，受场区东南部沟谷影响，偏南风向从西北向东南呈现出增强趋势。
风力发电机采用一机一变单元接线方式，将机端电压升至35kV后接至场内35kV集电线路，经35kV的集电线路汇集后送至风电场变电站35kV母线；133台发电机分成十二组，经12回35kV集电线路送至新建风电场220kV变电站35kV母线。
1.2工程量统计计划开工时间：，计划完工时间。
（或按线路编号单独编制施工计划）2. 编制依据：《电力建设安全作工规程》（火力发电厂部分）DL 5009 1-92《110～500kV线路工程质量检验及评定标准》《混凝土结构工程施工质量验收规范》GB 50204-2002《110～500kV架空电力线路施工及规范》GB50233－2005《铁塔基础施工图》《35KV集电线路平断面定位图及杆塔明细表》等相关设计图纸《架空送电线路施工手册》3．作业前的条件和准备：3.1 作业前应具备的条件：3.1.1 35KV集电线路路径复测，无设计问题，塔基桩位位置无误。
3.1.2 施工图纸全部到位且图纸会审已完成。
3.1.3 施工所用材料已备齐，并在监理的见证下复检试验合格。
3.1.4 所用工器具准备齐全，计量器具都有质量技术监督局的检测报告且在有效期内。
3.1.5 施工用地及临时施工道路用地已完成征用。
3.2 作业人员配备：4.1施工方案根据设计图纸基础型式选择不同的基础施工方案。
4.2施工工艺流程4.2.1大开挖基础：线路路径复测→杆塔基础分坑（拉线基础分坑）→土石方工程（大开挖基础）→混凝土三盘安装（水泥杆基础）→现浇混凝土基础施工（模板安装→钢筋加工与安装→混凝土浇制与振捣→混凝土养护→基础拆模）4.2.2掏挖基础：线路路径复测→杆塔基础分坑（拉线基础的分坑）→土石方工程（掏挖基础）→混凝土三盘的安装（水泥杆基础）→混凝土施工（钢筋的加工与安装→混凝土的浇制与振捣→混凝土的养护）4.3施工方法和要求4.3.1线路路径复测线路路径复测的任务是核对设计单位提供的杆塔明细表、平断面图与现场是否相符，设计标桩是否丢失或移动，为基础施工做好准备，也为基础工程质量检查创造条件。
XX风电场XX MW一期35KV线路检修技术施工方案XX建设工程有限公司XXXX年XX月XX日目录一、编制依据 (1)二、工程概况 (1)三、适用范围 (2)四、主要施工工作量 (2)五、检修方案 (3)1.检修项目及内容 (3)2.检修流程 (5)3.跨越方案 (6)4.检修工作“三项措施” (8)六、检修工具清单 (12)七、检修使用材料清单 (13)一、编制依据1、35kV-110kV架空输电线路检修规范2、5kV-110kV架空输电线路技术标准3、国家标准GBJ50173-92《电气装置安装工程35kV及以下架空送电线路施工及验收规范》4、电力建设安全工作规程（架空电力线路部分）》、《电力建设安全管理制度》以及其它规定、规范。
二、工程概况1、项目名称：XX风电场XX MW一期35kV线路检修消缺工程2、项目地点：XXXX县XX风电场3、线路概况：XX风电场一期35kV集电线线路全长21.9km；其中铁塔113集、砼杆13集。
线路共有4条馈线线路，分为A、B、C、D四段：A段线路起于XX 220kV升压站35kV电缆出口处，止于1号风机线路长度：4.574km；T接线路ATA段起于AN2号塔大号侧20m处，止于19号风机，线路长度0.842km，T接线路ATB段起于ATN8号塔小号侧18m处，止于4号风机，线路长度0.299km，A段线路总长度：5.715km。
B段线路起于XX 220kV升压站35kV电缆出口处，止于2号风机，线路长度4.715km；T接线路BT段起于BN10号塔小号侧19m处，止于10号风机，线路长度0.347km，B段线路总长度：5.062km。
C段线路起于XX 220kV升压站35kV电缆出口处，止于25号风机，线路长度：3.204km，T接线路CT段起于CN8号塔小号侧20m处，止于15号风机，线路长度2.331km，T接线路CTT段起于CTN13号塔大号侧16m处，止于17号风机，线路长度0.348km，C段线路总长度：5.883km。
35kV送电线路工程施工组织设计XX电力公司二○年月日批准：审核：编写：目录1. 工程概况及特点 (1)1.1工程概况 (1)1.2工程特点 (3)1.3施工技术依据 (4)2. 工程现场组织机构 (5)2.1组织机构设立 (5)2.2项目管理组织机构 (5)2.3职责与分工 (8)2.4项目保障 (9)2.5项目制度建设 (9)3. 施工现场总平面布置 (10)3.1项目经理部、中心材料站及施工队驻地安排 (10)3.2材料站的管理 (11)3.3施工运输 (12)4. 总体工方案 (12)4.1施工准备 (12)4.2施工工序总体安排 (17)4.3主要工序和特殊工序施工方法 (18)5．工期及施工进度 (20)5.1工期规划及要求 (20)5.2施工进度计划横道 (22)5.3施工进度计划网络 (22)5.4工期规划及要求 (22)5.5施工资源 (23)5.6施工进度计划分析 (28)5.7计划控制 (29)6. 质量管理体系 (30)6.1质量目标 (30)6.2质量管理组织机构及主要职责 (30)6.3质量管理措施 (32)6.4质量薄弱环节及技术保证措施 (37)7.安全管理 (38)7.1安全管理机构及主要职责 (39)7.2安全管理制度及办法 (41)附录一导地线全过程保护措施 (52)附录二跨越施工方案 (57)附件三外协组织管理及实施措施 (66)1. 工程概况及特点1.1工程概况35KV线路全部在XX县境内，线路起始于本次拟建**110KV变电所，路径大致南北方向。
途径**，到**35kV变电所。
沿线地形平地占﹪、山地占﹪、高山大岭占%线路长度为公里。
1.1.2 工程规模⑴工程范围：本次拟建的**110KV变电所至**35KV变电所⑵工作内容：①本工程本体的全部施工，建设场地占用及清理；各种特殊跨越、牵张设备场地修整及转移、修桥补路、特殊施工措施；②负责建设管理单位供应的材料在中心材料站的卸货、现场验收和保管（提供中心材料站详细地址）；③建设管理单位供应材料以外的其它材料的采购、运输和保管。
目录编制依据 (1)第一章概述 (2)1.1 工程概况 (2)1.2 施工范围 (3)1.3 对本工程重、难点认识及对策措施 (4)1.4 项目管理总体要求 (5)第二章施工组织机构 (6)2.1 现场组织机构框图 (6)2.2 项目部管理层及各职能部门职责 (7)第三章施工总布置 (11)3.1 施工总平面布置依据及原则 (11)3.1.1 施工总布置的依据 (11)3.1.2 施工总布置原则 (11)3.2 供水、供电、油料、通讯设施 (12)3.2.1 生产、生活供水 (12)3.2.2 施工供电 (12)3.2.3 施工油料 (12)3.2.4 施工通讯 (12)3.3 办公及生活营地 (12)3.3.1办公及生活营地的选择 (12)3.3.2办公及生活营地的规模 (13)3.3.3 露天堆场 (13)第四章工程施工总进度 (14)4.1 编制依据及说明 (14)4.1.1编制依据 (14)4.1.2编制说明 (14)4.2 施工进度 (14)4.2.2进度控制管理措施 (15)4.2.3进度控制经济措施 (15)4.3 工期保证措施 (15)4.3.1 组织措施 (16)4.3.2 技术措施 (18)4.3.3 施工资源保证措施 (18)4.3.4 资金保证措施 (18)4.4 资源配置 (18)4.4.1 劳动力计划 (18)4.4.2 拟投入工程的主要施工机械设备表 (19)第五章施工方法 (22)5.1 施工概况 (22)5.2 施工方案与技术措施 (22)5.2.1 施工准备及总体安排 (22)5.2.2 施工方法 (23)第六章施工质量管理及质量保证措施 (55)6.1 质量管理体系 (55)6.2 质量方针和质量目标 (55)6.2.1 质量方针 (55)6.2.2 质量目标 (55)6.3 质量目标的分解和管理 (55)6.3.1 质量管理机构 (56)6.3.2 质量管理人员的配置 (57)6.3.3 主要质量管理人员质量管理职责 (58)6.4 质量保证的技术措施 (60)6.4.1 做好施工前的各项准备工作 (62)6.4.2 严格执行三级检查验收制度，强化施工过程质量控制 (63)6.5 施工资料管理 (66)第七章安全管理与保证措施 (68)7.2 安全管理体系与相关单位主要安全职责 (68)7.2.1 安全管理体系 (68)7.2.2 安全管理相关单位的主要职责 (69)7.3 安全管理制度及办法 (73)7.3.1实行安全生产责任制度 (73)7.3.2制定安全生产管理办法 (73)7.3.3制定并落实安全生产教育制度 (74)7.3.4制定并落实安全生产检查制度 (74)7.3.5实行安全生产会议制度 (75)7.3.6实行逐级安全技术交底制度 (75)7.3.7实行交接班制度 (75)7.3.8建立安全认证制度 (75)7.3.9实行安全事故追究制度 (76)7.3.10实行安全生产奖罚制度 (76)7.3.11实行安全生产动态管理制度 (76)7.4 现场安全组织控制措施 (77)7.4.1施工现场安全管理措施 (77)7.4.2运输安全措施 (78)7.4.3用电安全措施 (78)7.4.4 杆塔组立施工安全措施 (79)7.4.5 架线施工安全措施 (79)7.4.6 防感应电措施 (80)7.4.7 高处作业安全措施 (80)7.4.8 起重作业安全措施 (81)7.4.9 避免误操作措施 (83)第八章环境管理文明施工控制措施 (85)8.1 概述 (85)8.2 环境保护政策法规及技术依据 (85)8.5 影响环境因素的分析 (87)8.6 固体废物处理措施 (89)第九章竣工验收 (90)9.1 竣工验收的含义 (90)9.2 竣工验收申请报告 (90)9.3 单位工程验收 (90)9.4 分部工程验收 (90)9.5 合同工程完工验收 (91)9.6 阶段验收 (91)9.7 竣工验收 (92)第十章施工完毕及清场 (93)10.1 施工完毕及清场验收 (93)10.2 备品备件和专用工具 (93)编制依据：1.依据业主及监理项目部对本工程的工作指导及计划安排2.根据青海茶卡盐湖49.5MW风电场35KV集电线路安装工程合同3.工程施工设计图纸4《黄河新能源系统集成工程有限公司新能源项目安全及文明施工技术要求》5.根据工程承包合同确定的工作内容及安全质量技术要求6.《电气装置安装工程电缆线路施工及验收规范》7.《66KV以下架空电力线路施工及验收规范》8.《电力建设安全工作规程（架空电力线路部分）》9.我公司历次输电线路工程施工的有关资料和经验第一章概述1.1 工程概况1.1.1青海茶卡盐湖风电场49.9MW工程位于青海省海南州共和县境内，场址位于柴达木盆地东北边缘地带，西距海西州乌兰县茶卡镇约28km，距茶卡盐湖约17.9Km。
风电场35k V送电线路施工组织设计目录第一章工程概况 (1)1.工程概况： (1)1.1三期工程： (1)第二章施工现场组织机构 (2)2.1施工组织机构： (2)2.2施工质量管理 (2)第三章施工方案 (2)3.1施工准备 (2)3.1.1施工技术资料 (2)3.1.2材料准备 (2)3.1.3施工机械 (2)3.1.4施工通讯 (2)3.2主要工序和特殊工序的施工方法 (2)3.2.1线路复测定位 (2)3.2.2土坑开挖（选用） (2)3.2.3灌注桩施工： (2)3.2.4铁塔组立 (3)3.2.5放线作业 (3)3.2.6导线液压连接操作 (3)3.2.7接地敷设 (8)第四章工期及施工进度计划 (8)4.1工期规划及要求 (8)4.2保证工期的措施 (8)4.3主要材料供应计划 (8)4.3.1本工程所需材料由物资公司采购供应。
(8)4.3.2材料供应计划 (8)第五章质量目标、质量保证体系技术组织措施 (8)5.1质量目标 (8)5.2质量管理组织机构及主要职责 (9)5.3质量管理的措施 (9)5.4质量管理及检验的标准、规范 (10)5.5质量保证技术措施 (10)第六章安全目标、安全保证体系及技术组织措施 (10)6.1安全管理目标 (11)6.2安全管理组织机构 (11)6.3安全管理制度及办法 (11)6.4安全组织技术措施 (12)6.5重要施工方案和特殊施工工序的安全过程控制 (12)第七章环境保护及文明施工 (13)7.1环境保护 (13)7.2加强施工管理、严格保护环境 (13)7.3文明施工的目标、组织结构和实施方案 (13)7.4文明施工考核管理办法 (14)7.5安全消防管理制度 (14)第八章输电线路施工危险点分析与预控措施（选用） (15)第一章工程概况1.工程概况：1.1三期工程：根据本工程风电场建设规模、风机布置位置，以及箱变的设置情况。
为降低本工程拟建电厂的整体投资，使其更具经济性，依据拟建风电场的具备条件，在风电场内连接线路拟采用架空送电线路形式。
另据电气主接线的要求，整个风电场内按A线18台，B线15台风力发电机为一组，共2回架空线以35k V电压等级至场内220k V变电站35k V侧进线仓，经升压后以220k V架空线路接入电网。
马力（三期）风电场集电35k V送电线路，原则上线路中心距大堤道路边线5~6米处沿风机机组走向架设，线路全长26.2k m。
风力发电机每台容量为1.5M V A，共计33台。
导线选用L G J-185/30型钢芯铝绞线，地线采用1根O P G W复合光缆。
本工程风电厂内的全线杆塔均采用T F1接地方式，分别埋于铁塔的二对角脚下，埋于地下1.0深。
本工程线路绝缘子全部采用硅橡胶绝缘子，型号选用F X B W4-35/70型合成绝缘子，本工程35k V电缆选用交联聚乙烯绝缘聚乙烯护套带铠装三芯电力电缆，箱变至电缆登塔直接段采用电缆型号为Y J V22-26/35k V-3*70m m2；35k V架空线路至升压变电站外侧采用35k V电缆直埋接入升压变电站，电缆型号为Z R-Y J V22-26/35k V-1*400m m2。
第二章施工现场组织机构2.1施工组织机构：项目经理：项目副经理：项目总工：综合部主任：项目安全员：项目质检员：线路协调员：项目电气施工员：项目土建施工员：项目部资料信息员：材料员：2.2施工质量管理施工质量的管理由滨州东力电气有限责任公司进行，受马力（马力）新能源有限公司技术专工和省电力建设监理有限责任公司专业监理工程师监督。
工程质量按《66k V及以下架空电力线路施工及验收规范》的质量验收规范执行。
第三章施工方案3.1施工准备3.1.1施工技术资料组织人员认真学习施工设计图纸，按合同要求编制施工资料，全面贯彻设计意图并对施工人员进行技术交底。
3.1.2材料准备铁塔基础材料、杆塔金具，需严把质量关，并提前编制材料需求及调运计划，以便于工程的顺利开工。
3.1.3施工机械铁塔基础工程的材料运输由施工队自行负责，铁塔组立使用抱杆进行。
3.1.4施工通讯２Ｗ手持机6部用于测量定位和放线和紧线联络。
3.2主要工序和特殊工序的施工方法3.2.1线路复测定位在电力设计院有限公司人员的指导下进行，以确定的两方向桩为准，用正倒镜将各杆塔的中心定位。
3.2.2土坑开挖（选用）现浇铁塔基础坑，其超深部分用铺石灌桨处理；电杆基坑，铁塔基础等，其坑深偏差值在＋100～＋300毫米时，其超深部分应填土或砂石夯实处理，当杆塔基坑深采用填土或砂石夯实处理时，每层厚度不宜超过100m m，夯实后的耐压力不应低于原状土。
坑的方向、规格、马道一定符合基础施工手册的要求。
基坑开挖时，杆塔中心桩及辅助桩应保留完好，以便施工中检查和进行下个施工过程。
3.2.3灌注桩施工：选用钻机原土造浆，正循环成孔，泥循环系统由泥浆循环池、循环槽、泥浆泵等组成。
钻机移位起重采用起重机。
钢筋笼在现场制作，成孔后进行第一次清孔，然后安放钢筋笼和砼导管，并进行第二次清孔。
浇桩采用商品砼。
钻孔和砼浇灌中所排出的废泥浆输入泥浆储存池由专用泥浆运输车外运。
成孔开始前应充分做好准备工作，成孔施工应一次不间断地完成，不得无故停钻，为以防孔壁周围土质物理性能发生变化。
同时应做好施工原始记录。
为保证桩孔垂直度小于1/100，施工中首先要使铺设的路基水平、坚实，并在钻机上设置导向，成孔时钻机定位应准确、水平、稳固，钻机回转盘中心与护筒中心的允许偏差应不大于20m m。
钻机定位后应用钢丝绳将护筒上口挂带在钻机底盘上，成孔过程中钻机塔架头部滑轮组，回转器与钻头应始终保持在同一铅垂线上，并保证钻头在吊紧的状态下钻进。
成孔过程中孔内泥浆面应保持稳定，并不应低于自然地面30c m，钻进过程若遇松软易塌土层应调整泥浆性能指标，泥浆循环池中多余的废泥浆应及时排出。
在通常的地质环境中钻进，注入孔口的泥浆性能指标,泥浆密度大于1.05，小于等于1.15，粘度18＂～20＂，排出孔口的泥浆密度小于等于1.30，粘度20＂～26＂。
成孔至设计深度后，应首先自检合格，再会同工程有关各方对孔深进行检查，确认符合要求后，方可进行下一道工序施工，同时采取措施保护好孔口，防止杂物掉落孔内。
成孔时钻机钻进速度应先轻压、慢转并控制泵量，进入正常工作状态后，逐渐加大转速和钻压。
正常钻进时，应控制好钻进参数，掌握好起重滑轮组钢丝绳和水龙带的松紧度，并注意减少晃动。
3.2.4铁塔组立铁塔到货后应按比例抽检合格。
组塔时，必须验评合格后，自立塔整体组塔基础强度应达100％、分解组立基础强度应达到70％后方可进行。
组塔前应对基础浇制质量进行复核，对基础的标高、予高值根据＜＜基础施工手册＞＞有关部分的要求进行测量。
工器具使用前，应根据＜＜电力建设安全工作规程＞＞第十章的有关条文进行外观、内在质量的检查，不合格者，严禁使用，清点材料时，应及时发现缺料或不合格品，汇总整理向上级汇报。
组装时，应严格按《规范》规定的螺栓穿入方向进行，设计要求或构件处有空隙时应加投垫片，另外，应同时遵守《规范》第六章第一节的其它规定。
铁塔组装应严格按图施工，应注意连板及斜材的正反面，应尽量将组装工作在地面完成好，不得强行安装，避免将其留待高空作业解决。
检查各起吊系统符合要求，即可进行吊装。
3.2.5放线作业放线前试调正放线段内所有的杆塔，带有拉线的杆塔应调紧拉线。
跨越电力（高压、低压）线路放线施工时，应采取被跨越的电力线路停电施工或搭设跨越架。
同时，应提前向有关部门提出停电申请。
3.2.6导线液压连接操作一、液压前的准备1、对所使用的压接管应用钢尺测量其长度，用卡尺测量受压部分外径，其长度和内外径偏差应符合设计及规范要求。
并用汽油清洗管内外壁的油垢，短期不使用时，应将管口临时封堵，并以塑料袋封好。
2、镀锌钢绞线的液压部分穿管前应以棉纱擦去泥士，如有油垢应以汽油清洗，清洗长度不短于穿管长度的1.5倍。
3、钢芯铝绞线的液压部分穿管前应以汽油清洗表面油垢，清洗长度对先套入铝管端应不短于铝管套入部位，对另一端应不短于半管长的1.5倍。
4、将导线进入铝管部分均匀涂上一层导电脂，将外层铝股覆盖住。
用钢丝刷沿钢芯铝绞线轴线方向对涂导电脂部分进行擦刷，将液压后能与铝管接触的铝股表面全部刷到。
二、割线与穿管、压接（一）导线直线管1、将导线待接端头切割整齐并按要求完成清洗工作后，将铝管先套入断头的一端，亦可先剥铝管，后穿管。
2、在距导线端头90毫米处用记号笔画一割线印记，绑好细铁丝，然后将铝股割掉，割内层铝股时，只能割到每股直径的1/2处，然后用手掰断，严禁损伤钢芯。
3、使钢芯片呈散股扁圆形，一端先穿入钢管，置于钢管内的一侧，然后使另一端钢芯也呈散股扁圆形，自钢管的另一端与已穿入的钢芯相对搭接穿入，直穿至两端钢芯在钢管对面各露出3—5m m止。
4、压钢芯。
在钢管中心划印记，第一模压模中心压在钢管中心，然后依次向两端施压，一侧压至管口再压另一侧。
（凑整模数时，允许偏离钢管中心压第一模）5、压完后在钢管中心划印记0，从0点分别向两侧量取270m m至两侧导线，划印A、B，量取两铝线间距0C、0D。
6、找出铝管中心0，从0点分别向两侧量取0C、0D，划印记C、D。
（图四）7、将铝管套回，直至两端露出原印记A、B（注意套回铝管时去掉原来绑线）。
8、自C、D点向铝管两侧施压，中间钢管部位空出不压。
（图四）注：在划铝管两端印记A、B时，应以铝管的实测长度为准。
A.各类型管压完第一模后，应用游标卡尺测量对边距是否达到设计推荐值。
如符合设计推荐值时，可继续按操作程序施压、如压后对边距大于设计推荐值，应停止压按，并分析原因，直至问题得到解决后方可施压。
B.各种管子压完后，应详细检查是否有弯曲、裂纹现象。
不合格者应割断重压，并应对飞边、毛刺等用零号砂纸磨光处理。
当压管弯曲超过2％时，应在地面校直，然后升空。
(二)导线耐张管1、由于耐张压接割线位置误差对导线弛度影响显著，因此要求割线位置应由现场负责人核实无误后方可开始割线。
2、断线后，自导线端头向内量取120m m，割掉铝股，在距线端310处划印B（距铝股端头190m m），注意割线时勿伤及钢芯。
3、将铝管自导线一端套入。
4、将已剥露的钢芯（如钢芯已不呈原绞制状态，应先恢复其绞制状态）自钢锚口穿入钢锚，穿时顺钢芯的绞制方向旋转推入，直至钢芯端头触到钢锚底部。
5、压钢锚：从钢锚凹槽前侧开始向管口端（导线端）连续施压。
6、将铝管回抽至印记B处，在距铝管管口端205m m处划印并向导线端施压，压至管口。
然后再返回在钢锚凹槽处施压。
（图七）7、钢锚端头与引流板的偏转方向应符合施工方案要求：边相一般向塔身外侧向下倾斜30度；中相四线向下向内角倾斜45度。
