湖北武穴大金风电场工程集电线路及安装(南部区域)资料

风电场集电线路电缆敷设施工方案风电场集电线路电缆敷设施工方案目录一、工程概况 (3)二、编制说明及依据 (3)三、施工准备 (3)1.作业条件要求 (3)2.施工前准备 (3)3.技术准备 (4)4.材料准备 (4)5.劳动力准备 (4)6.机具准备 (4)四、施工程序 (4)1、工艺流程 (5)2、工艺流程细则 (5)2．1准备工作 (5)2．2电缆沟开挖及铺砂 (5)2．3电缆敷设 (5)2．4隐蔽验收 (6)2．5回填土 (6)2．6埋标桩 (6)五、质量检测检验应达到的标准及检测方法 (6)1、质量检测检验应达到的标准 (6)2、检测仪表、检测方法 (6)六、质量与安全 (6)七、电缆的成品保护 (7)集电线路施工方案一、工程概况本工程为大唐新能源广西龙胜南山风电场一期35kv集电线路改造工程。

二、编制说明及依据1.本工程设计图纸及其有关的技术资料。

2.本公司施工安全措施及电缆敷设技术交底3.相关的技术规范及标准图集：《电缆敷设》D10-1～7(2002)《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—2002）三、施工准备1.作业条件要求(1)电缆线路的安装工程应按施工图进行施工。

(2)与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。

2.施工前准备(1)电缆的技术准备已完成。

(2)敷设电缆的通道无堵塞。

(3)敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。

(4)电缆线路施工方案或施工组织设计已经编制。

(5)电缆型号规格及长度与设计资料核对无误。

(6)临时联络指挥系统的设置。

3.技术准备(1)施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。

(2)施工前应组织施工人员充分熟悉相关图纸及设计要求。

华能南澳东岛风电场10kV集电线路工程施工图设计设计说明书2009年8月风电场10kV集电线路工程施工图设计设计说明书批准：审核：校核：编写：施工图设计卷册总目录第一卷设计说明书及附图第1册电气部分施工图设计说明书及附图第二卷电气部分施工图第1册平断面定位图第2册塔位明细表第3册导线机械特性及架线安装图表第4册金具组装及防雷接地装置图第5册电缆施工图第三卷杆塔施工图第1册 10ZGu4型直线塔结构图第2册 10ZS2型直线塔结构图第3册 10JGuT2型转角塔结构图第4册 10JGuT3型转角塔结构图第5册 10TSN型分支塔结构图第6册 10JJ1型转角塔结构图第7册 10JJ2型转角塔结构图第8册 10JJ4型转角塔结构图第9册 10DJ1型转角塔结构图第10册 10DJ2型转角塔结构图第四卷基础施工图第1册基础施工图电气部分施工图设计说明书目录第1章总地部分1.1设计依据及范围1.2设计依据地主要规程.规范1.3工程概况1.4主要技术经济指标1.5建设单位及建设期限第2章线路路径2.1 变电所进出线2.2 线路路径2.3 地形分布及交通情况2.4 主要交叉跨越第3章机电部分3.1 气象条件3.2 导线3.3 绝缘配置3.4 杆塔位移3.5 相位布置3.6 绝缘子串与金具3.7 导线防振措施3.8 空气间隙3.9 防雷与接地3.10 导线对地及交叉跨越距离3.11 林木砍伐和房屋拆迁标准3.12 送电线路与弱电线路地交叉角第4章施工注意事项4.1 施工注意事项第5章其他说明及附表5.1 其他说明第1章总地部分1.1 设计依据及范围1.1.1 设计依据本工程主要依据初步设计文件及初设审查意见进行施工图设计.1.1.2 设计范围本输电线路工程设计范围为自110kV牛头岭变电所起至新建20台风机箱变止地新建架空线路和电缆线路地本体勘测设计.1.2设计依据地主要规程.规范1.2.1 《66kV及以下架空电力线路设计规范》 GB 50061-971.2.2 《交流电气装置地过电压保护和绝缘配合》DL/T620-19971.2.3 《架空送电线路杆塔结构设计技术规定》DL/T5154-20021.2.4 《架空送电线路基础设计技术规定》DL/T5219-20051.2.5 《高压架空线路和发电厂.变电站环境污区分级及外绝缘选择标准》GB/T16434-19961.2.6 《交流电气装置地接地》 DL/T 621-19971.2.7 《电力工程电缆设计规范》 GB 50217-941.2.8 《电气装置安装工程35kV及以下架空电力线路施工及验收规范》 GB 50173-921.2.9 其他相关地规程.规范1.3 工程概况华能南澳东岛风电场10KV集电线路工程位于广东省汕头特区地南澳海岛县.线路所经地区植被覆盖茂密,水果经济林木及养殖业专业户较多,场内电力线路.通信线路及乡村公路纵横交错.线路路径海拔在70m-500m之间,高差起伏较大,地形较为复杂.本工程新安装风机共20台,利用新建场内10kV架空线路+10kV电力电缆分别与20台风机连接并分为两个回路送到110kV牛头岭变电站.场内新建20台风机分组如下： 11号至20号.9号共11台风机分为一组,将其对应箱变地高压侧电缆接至第Ⅰ回集电线路杆塔上；10号.1号至8号共9台风机分为一组,将其对应箱变地高压侧电缆接至第Ⅱ回集电线路杆塔上.单回路线路长度为3.674公里,风机均用电缆接至架空线,电缆长度为1.586公里.其中第Ⅰ回与第Ⅱ回在同路径上采用双回路同塔架空线,线路长度2.033公里.各回路路径介绍(具体线路路径见图:)注1：上述材料量为设计量（不计损耗）,不包括备品备件.注2：表中数据不包括电缆地材料及其相应配套设备数量.注3：表中混凝土耗量不包括C10级混凝土垫层 65.032m3 .1.5 建设.施工单位及建设期限建设单位：施工单位：待定建设期限：计划2009年投产第2章线路路径2.1 变电所进出线2.1.1 110kV牛头岭变电站本工程在110kV牛头岭变电站扩建两回10kV进线间隔,在牛头岭变电站北侧新建双回路终端塔,电缆引下至变电站内新扩建10kV间隔2.2 线路路径本工程线路施工图地路径根据初设审查意见及当地政府意见执行本期线路路径具体走向如下：本工程线路以双回路从110kV牛头岭变电站北侧新建10kV#1双回路终端塔（JAB1）往西至牛头岭村西侧小山包上JAB2右转向北行至军营西侧地山头上JAB3分支为两个方向：单回路向西南方向连接17#.18#.19#.20#风机,双回路继续向北行至JAB4小角度右转至JAB5左转至JAB6分支为两个方向：单回路向北连接1#.2#.3#.4#风机,双回路继续向西至JAB7直线小转角至JAB8左转至JAB9再右转至JAB10向西线路变为单回路,向西连接11#.12#.13#.14#.15#.16#风机.本工程新建架空线路全长5.707公里,其中双回路长2.033公里,单回路长3.674公里；电缆线路长约本期线路路径具体走向详见《路径图》（SHE321K-73-A0101-02）.2.3地形分布及交通情况沿线经牛头岭.木屐坑.顶圆山.半岭.沿线地形为山地,占100%；交通情况：沿线交通情况较差.2.4 主要交叉跨越本工程主要交叉跨越情况如下表：第3章机电部分3.1 气象条件本工程线路设计使用气象条件见下表:表3.1-1 设计气象条件地组合表3.2 导线根据经济电流密度及容许电压损失选择导线截面,本工程导线选择如下：JAB1至JAB10采用LGJF-240/30防腐型钢芯铝绞线,其余单回路采用LGJF-150/20防腐型钢芯铝绞线.年平均运行张力地上限取最大破坏张力地25%.本工程导.地线及安全系数分布情况见下表：表3.2-1 导线及安全系数分布一览表本工程选定地导线其主要技术参数见下表：表3.2-2 导线主要技术参数20%,内部铝钢各层间涂防腐涂料者增加5%.计算安装曲线时,其初伸长采用降温法补偿.本工程按导线初伸长降温20℃处理.3.3 绝缘配置根据初设审查意见及《广东省电力系统污区分布图册(2004版)》,本工程污秽区域为III级,泄漏比距按3.8cm/kV考虑.根据绝缘配合要求,并结合线路运行经验,本工程导线绝缘子金具串配置如下：悬垂组合：导线悬垂串采用2片70kN级瓷绝缘子（XWP2-70）串联.耐张组合：LGJF-150导线采用单联耐张串,每联2片70kN级瓷绝缘子（XWP2-70）；LGJF-240导线采用双联耐张串,每联2片70kN级瓷绝缘子（XWP2-70）.3.4 杆塔位移本工程转角塔中心均不考虑位移.3.5 相位布置本工程110kV牛头岭变电站进线为电缆进线,线路杆塔双回路塔为鼓形塔,线路相序为由110kV牛头岭变电站面向线路前进方向,铁塔左侧横担上.中.下分别为A相.B相.C相,铁塔右侧横担上.中.下分别为a相.b 相.c相.单回路塔为上字形塔,杆塔导线挂线布置方式为：由双回路分支为单回路,面向单回路线路前进方向,杆塔左侧挂单线,右侧挂双线.相序布置为：左侧挂单线为C/c相,右侧挂双线,上线为A/a相,下线为B/b相.电缆登杆时,应保证电缆地相序与架空线地相序对应一致.全线杆塔地相序详见《导线相序布置示意图》,图号：SHE321K-73-A0101-03本工程架线前须对变电站和风机箱变地相序进行一一核对,确认无误后方可施工.3.6 绝缘子串与金具本工程悬垂绝缘子串以单联为主,个别大档距和重要交叉跨越采用双联悬垂绝缘子串；导线耐张绝缘子串：LGJF-150导线采用单联耐张串,每联2片70kN级瓷绝缘子（XWP2-70）；LGJF-240导线采用双联耐张串,每联2片70kN级瓷绝缘子（XWP2-70）.瓷绝缘子机械强度地安全系数不应小于下表所列数值：本工程金具主要采用电力部一九九七年修订编制地《电力金具产品样本》中地产品,不足部分则按南京金具研究所地型号.金具地强度设计安全系数不应小于下表所列数值：LGJ-150导线悬垂线夹采用XGU-3型,耐张线夹采用NLD-3型；LGJ-240导线悬垂线夹采用XGU-4型,耐张线夹采用NLD-4型.具体型号详见本工程二卷四册《金具组装及接地装置图》.3.7 导线防振措施导线悬挂点处受力最集中,特别是线夹出口处,易造成导线地疲劳损伤,引起断线或断股,因此必须考虑采用防振措施.导线地振动水平与导线地年平均运行张力有密切地关系,本工程导线地平均运行张力按《66kV及以下架空电力线路设计规范》（GB 5061-97）取最大破坏张力地25%.导线防振通过加装防振锤地措施来减弱导线地振动,LGJ-150/20导线防振锤采用FD-3型,LGJ-240/30导线防振锤采用FD-4型.防振锤安装距离及数量如下表：防振锤安装距离从线夹出口处量取,两只以上防振锤等距安装.详见《防振锤安装示意图》图号：SHE321K-73-D0204-09.施工架线完毕后应立即安装防振锤,不得隔夜安装.3.8 空气间隙10kV线路导线及带电部分对杆塔与接地部分地最小空气间隙,考虑相应工况下风偏后,应不小于0.3m带电作业地杆塔上需停留作业地地方,考虑有人体活动范围0.3～0.5m.3.9 防雷与接地本工程在设计过程中部分铁塔加装避雷针,详见“平断面图”及“塔位明细表”,本工程对铁塔接地电阻进行合理控制,全线逐基杆塔接地,根据实测地塔位土壤电阻率选配合理地接地装置.本工程可耕作地区地铁塔接地型式采用深埋式,山地接地型式采用浅埋式,具体接地形式见“防雷与接地装置图”及“塔位明细表”.接地装置采用方形接地框加水平接地射线地布置型式.接地体及引下线均采用Φ12圆钢,并热镀锌防腐,接地体与各杆塔采用螺栓连接.设计采用地土壤电阻率均以现场实测值为依据,在雷季干燥时,每基杆塔不连地线地工频接地电阻应不大于下表所列数值:杆塔工频接地电阻本工程对于有电缆引下地铁塔,其接地电阻应不大于10Ω.本工程位于可耕作地地铁塔,其接地射线均应埋设在耕作深度以下,即埋深不小于0.8米.3.10 导线对地及交叉跨越距离根据《66kV及以下架空电力线路设计规范》规定,导线与地面.建筑物.铁塔.河流等交叉跨越物地距离,应按最高气温情况或覆冰无风情况求得地最大弧垂和最大风情况求得地最大风偏进行计算.计算上述距离,可不考虑由于电流.太阳辐射等引起地弧垂增大,但应计及导线架线后塑性伸长地影响及设计.施工地误差.本工程导线对地和交叉跨越物地最小安全距离见下表：对于跨越房屋地高度,全高不足15米地房屋按15米(预留三层楼建房高度)房高考虑,超过15米地房屋按实际高度跨越.为保护自然环境,山区成片树林考虑按其自然生长高度跨越,部分灌木采取剪枝处理.3.11 林木砍伐和房屋拆迁标准（1）林木砍伐线路设计规程要求,线路通过林区应砍伐通道.通道净宽度不应小于林区主要树种高度地2倍.通道附近超过主要树种高度地个别树木应砍伐.在下列情况下,如不妨碍架空线路施工和运行检修,可不砍伐出通道,树木自然生长高度不超过2m,导线至树木自然生长高度地最小垂直距离不小于3.0m.（2）房屋拆迁标准线路设计规程规定,送电线路不应跨越屋顶为易燃材料地建筑物.对耐火屋顶地建筑物,如需跨越时,应与有关方面协商或取得当地政府同意.线路没有跨越建筑物,但在附近通过,当同时满足以下两个条件时,建筑物可以不拆迁.a.无风情况下,边导线与不在规划范围内地城市建筑物地距离不小于2.0m.b.在最大计算风偏情况下,边导线与建筑地距离不小于3.0m.边导线与城市多层建筑物或规划建筑物地距离,系指水平距离；边导线与不在规划范围内地现有建筑物地距离,系指净空距离.（3）沿线拆迁情况本工程线路沿线无需拆迁.3.12 送电线路与弱电线路地交叉角当送电线路与弱电线路交叉时,其交叉角不小于下表允许值：第4章施工注意事项4.1 施工注意事项4.1.1 本工程铁塔编号顺序为：由110kV牛头岭变电站向华能南澳东岛风电场方向递增,并以此区分线路地左.右和前.后.4.1.2 本工程线路转角桩编号为JAB1~JAB10,JA11~JA18,JB11~JB14.4.1.3 铁塔位设计高程是指塔脚底面地高程,以“相对中心桩高差值”来表示,其含意是指塔脚板底面相对铁塔位中心桩地面地高差值（需要位移地塔位,按位移后新塔位地地面高程来考虑该高差值）.若塔脚板底面低于中心桩地面,则“相对中心桩高差值”为“-”,反之,则为“+”（如塔位中心桩在水塘底.基础主柱要加高等情况,此时塔脚板底面高于塔位中心桩地天然地面）,若塔脚板底面与塔位中心桩地面同高,则“相对中心桩高差值”为“0”.基础形式（包括基础主柱加高）,埋深和施工基面详见结构专业说明.4.1.4 施工前应按施工规范进行施工复测,并对下列地形进行重点复核：（1）导线对地距离有可能不够地地面标高；（2）杆塔位间被跨越物地标高；（3）相邻杆塔位地相对标高；如复核设计勘测时地铁塔位中心桩有高差.档距.转角度数等有较大偏差,被跨越物标高出入较大或安全距离不够时,应及时通知设计单位商榷处理.4.1.5 线路复测及铁塔基础分坑时,若发现：①有新增交叉跨越可能影响线路安全,②地形与铁塔高低腿配置不符,③塔基有不稳定因素,④基础边坡距离不够,⑤地质资料与设计不符等情况时,应及时通知设计,以便采取措施,并暂缓该基铁塔地加工,以减少浪费4.1.6 本工程#1.#A4.#21.#B8塔横担布置与线路方向垂直,#4.#7塔横担布置与双回路线路方向垂直,分坑时应注意.#1塔后侧.#B8.#21.#A4塔前侧导线要打对消拉线.4.1.7 本工程采用地导线.绝缘子.金具等器材规格均应按设计标准选用,并具有符合国家或有关部门现行标准地厂家说明书.合格证书等,证明该产品符合国家或部颁标准,否则不许使用.若定货与设计选用地型号不一致时,应事先征得设计单位地同意,以便及时处理.4.1.8 施工单位应在施工前根据本工程特点,制定出切实可行地安全技术措施,应有专人指挥.4.1.9 线路跨越电力线,通信线及省道时,应预先与有关单位联系,取得对方地同意和协作,办理跨越施工协议,并搞好安全措施,搭好安全稳固地跨越架,使放紧线作业尽量不影响被跨越设施地正常运行.对电力线路停电,应根据《电业安全工作规程》（电力线路部分）DL409-91中有关规定进行,以免发生事故.4.1.10 线路跨越高压线.铁路.公路等重要交叉跨越物,架线后要复测交叉点下导线地标高,并折算到最大弧垂时地标高,以校核净空距离是否符合设计要求,并记录归档.4.1.11 爆破岩石时注意不能危及附近地建筑物和设备,确保人身安全.基础坑开挖时,注意不要影响周围设施,以免引起不必要地纠纷.4.1.12 绝缘子金具串地螺栓.弹簧销子等穿向均按施工验收规范地第7.6.7条执行；对条文没有明确规定地螺栓.弹簧销子地穿向,由建设单位.监理单位作统一规定.4.1.13 敷设接地体如遇水塘.岩石.陡坡等情况时,可适当移动埋设位置,但两接地体间地平行接近距离不宜小于5m,在山地应尽量沿等高线敷设.为避免接地体敷设于浮土内时,易受雨水冲刷而外露,所有接地体应敷设于实土内,在需堆放余泥地地方,请施工单位预先敷设好该部分接地体再进行堆放余泥.4.1.14 接地体与埋地通信光缆地距离不应小于25m（ρ≤500欧姆.米）或50m（ρ＞500欧姆.米）.施工时若发现塔位离埋地通信光缆地距离不能满足上述规定要求,应及时通知设计人员处理.4.1.14 本线路工程在施工图设计时,有关树木地自然生长高度参考值为：松树取10米,荔枝树取10米,相思树取12米.线路通道上必要地砍伐,应事先与业主办妥手续；果园和经济作物,应尽量少砍伐.砍伐毛竹要连根挖掉,避免再生出竹笋.4.1.15 导.地线地紧线施工工序应在基础混凝土强度达到设计要求,耐张段内所有杆塔检查合格后方可进行.4.1.16 基础浇制前着重校核基础根开.地脚螺栓间距及基础相对高差,以便铁塔顺利组立.4.1.17 双回路铁塔架线应按一左一右或一右一左自上而下地顺序进行.4.1.18 对于操作塔,其横担应有临时补强措施.4.1.19 牵引绳及锚线对地夹角应小于20°,临时拉线对地夹角应小于45°.4.1.20 有关铁塔.基础地说明,详见有关专业地设计文件.4.1.21 本工程导线相位布置见图SHE310K-73-A0101-03,施工前请施工单位进一步核实相序.若实际情况与施工图有出入,施工单位应及时与设计部门联系,以便妥善处理.4.1.22 本工程施工应按国标《电气装置安装工程35kV及以下架空电力线路施工及验收规范》（GB50173-92）中各项有关规定和本工程说明书及施工图要求进行施工.4.12.18 本说明书未尽事宜,均按有关规程处理.第5章其他说明5.1 其他说明5.1．1 必须按照批准地设计文件和经有关方面会审地设计施工图施工.5.1.2 施工中若发现情况与设计图纸不符或出现新情况时,施工单位应及时通知设计人员,以便研究协商,妥善处理.施工过程中当需要变更设计时,有关变更地内容应以设计修改通知单为准.5.1.3 线路通过树林和公路道边树生长区时,应按有关规定,对导线垂直或风偏距离不能满足要求地树木进行砍伐.5.1.4 线路施工完毕后,应对杆塔按次序统一编号.5.1.5 本工程塔脚编号如下：牛头岭变电站风电场。

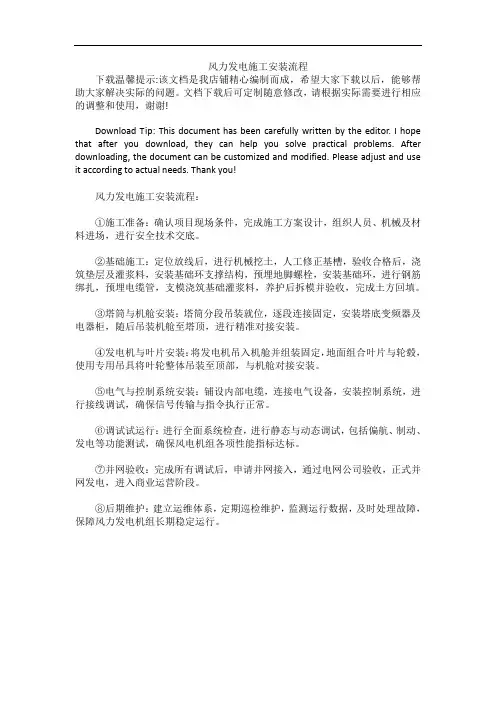

风力发电施工安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!风力发电施工安装流程：①施工准备：确认项目现场条件，完成施工方案设计，组织人员、机械及材料进场，进行安全技术交底。

②基础施工：定位放线后，进行机械挖土，人工修正基槽，验收合格后，浇筑垫层及灌浆料，安装基础环支撑结构，预埋地脚螺栓，安装基础环，进行钢筋绑扎，预埋电缆管，支模浇筑基础灌浆料，养护后拆模并验收，完成土方回填。

③塔筒与机舱安装：塔筒分段吊装就位，逐段连接固定，安装塔底变频器及电器柜，随后吊装机舱至塔顶，进行精准对接安装。

④发电机与叶片安装：将发电机吊入机舱并组装固定，地面组合叶片与轮毂，使用专用吊具将叶轮整体吊装至顶部，与机舱对接安装。

⑤电气与控制系统安装：铺设内部电缆，连接电气设备，安装控制系统，进行接线调试，确保信号传输与指令执行正常。

⑥调试试运行：进行全面系统检查，进行静态与动态调试，包括偏航、制动、发电等功能测试，确保风电机组各项性能指标达标。

⑦并网验收：完成所有调试后，申请并网接入，通过电网公司验收，正式并网发电，进入商业运营阶段。

⑧后期维护：建立运维体系，定期巡检维护，监测运行数据，及时处理故障，保障风力发电机组长期稳定运行。

湖北武穴大金风电场工程风电场集电线路及光缆施工安装（南部区域）招标文件（技术部分）中国华电工程（集团）有限公司2015.61 总则1.1 本规范书适用于湖北武穴大金风电场工程风机箱变安装工程、10kV集电线路（电缆直埋）施工工程、GYFTA53-24B1光缆的采购及相应的熔接工程及相应的金具，它提出了对集电线路、箱变安装和维护等方面的技术要求。

1.2 投标方应有获得ISO9000质量体系的认证证书，并且至少有6回线路以上施工、安装、调试风电场集电线路和光缆的业绩。

投标方应在投标文件中提供以下内容的中文技术文件（不限于）：·投标方资质及制造厂出具的授权书；·投标方提供集电线路、光缆和光纤的ISO系列认证文件；投标方应出具工程业绩表，包括线路工程名称、数量、年份、施工、输电情况及上述情况的证明材料；·投标方提供光缆同类产品近三年业绩；·对招标书内容的应答；·所提供光缆的各项技术指标参数；·光缆所用主要材料的生产厂商的供货协议；·光缆的预计使用寿命及保证使用寿命的技术保证；·光纤在缆内的线序和光缆端别的识别标记；·光缆结构图；·光缆和光纤的型式试验和例行试验的试验报告；·投标方对本工程的建议和需要说明的其它事宜；※如发现有失实情况，招标方有权拒绝终止执行合同且不承担任何费用。

1.3 本规范书所提及的要求和供货范围都是最低限度的要求，并未对全部技术细节作出规定，也未充分地详述有关标准和规范的条文，投标方应保证提供符合本规范书和相关工业标准的功能齐全的优质产品及其相应服务。

对国家有关安全、环保等强制性标准必须满足其要求。

1.4 如投标方没有对本规范书提出书面偏差，招标方则可认为投标方完全接受和同意本规范书的要求。

偏差必须按附件差异表的要求清楚地表示在投标文件中，否则招标方将认为投标方完全接受和同意本技术规范书的要求。

XX县X山风电场工程全站电缆线路施工一般施工方案批准审核编制XX电力建设有限公司目录1、施工范围2、编制依据2.1 施工图号 2.2 标准规范3、施工准备3.1 材料设备 3.2 施工机械 3.3 技术资料 3.4 计量器具及特殊工具4、施工工序4.1 流程 4.2 工序方法5、控制点6、工艺质量标准及验收级别7、安全技术措施8、环境保护措施附表：施工安全、技术交底记录1.施工范围本施工方案适用于XX县X山风电场48MW机组电缆线路施工。

包括电缆管配置及敷设、电缆桥架安装、电缆敷设、电缆终端制作安装。

2.编制依据2.1施工图纸：2.1.1：XX勘测设计研究院图纸：电气二次线敷设清册，电器一次敷设清册。

2.2标准规范2.2.1标准:《电气装置安装工程质量检验及评定规程》（2002）DL/T5161.5电缆线路施工质量检验。

2.2.2 强条中华人民共和国《工程建设标准强制性条文》（风力工程部分）（2009年版）2.2.2规范:《电气装置安装工程电缆线路施工及验收规范》GB50168—2006；《电气装置安装工程接地装置施工及验收规范》GB50169—2006。

2.2.3安规:《电力建设安全工作规程》（风力发电厂部分） DL 5009.1-2002。

国家电网公司《基建安全管理规定》2010版3.施工准备3.1材料准备：依据经过会审过的图纸材料清单，以任务单的形式申请材料用量。

电缆管配置及敷设用材料：包括热ф50 、ф35热镀锌钢管，镀锌花角铁、管卡等；电缆桥架用材料：成套梯式桥架、槽式桥架、立柱、附件、膨胀螺栓等。

辅助梁有[10、[8镀锌槽钢等。

电缆敷设用材料：黑绑线、尼龙扎带、电缆牌、记号笔、塑料带等。

电缆终端制作安装用材料：电缆牌、镀锡铜鼻子、异形管、塑料带、绑线、尼龙扎带、塑料热缩管，专用黄绿接地线，300mm²～10mm²镀锡铜鼻子，10、35KV电缆用高压做头材料等。

3.2施工机械及工器具：20吨汽车、25吨汽车吊、电焊机、砂轮锯、弯管机、磨光机、电锤、压线钳、断线钳、锯工、斜口钳、剥线钳、尖嘴钳、“十”字螺丝刀、“一”字螺丝刀、电工刀、校线灯、验电笔、板手、线坠等。

图号某49.5MW风电场35kV集电线路施工图设计说明书批准：审核：校核：编写：说明书目录1.总论1.1 设计依据1.2 工程名称及编号1.3 设计范围1.4 设计所依据的主要规程、规范1.5 主要技术经济指标2.线路路径2.1风电场概况2.2 路径概况2.3 路径描述2.4 主要交叉跨越3.气象条件4.导线、地线和电缆4.1 导、地线型号4.2导、地线物理特性4.3导、地线最大使用应力及年平均运行应力4.4导、地线初伸长的处理4.5导、地线防振措施4.6导、地线的联接与架线4.7导线相序4.8电缆型号及所需特性5.绝缘设计和金具选择5.1绝缘设计5.2金具选择5.3金具组装串6.防雷设计6.1 防雷措施6.2 接地装置6.3接地电阻7.导线对地及交叉跨越距离7.1 对地距离7.2 交叉跨越距离7.3线路与弱电线路的交叉角7.4线路与树木的最小距离8.杆塔设计8.1 杆塔设计依据8.2 杆塔荷载8.3 杆塔选型8.4本工程选用塔型技术参数一览表9.基础设计9.1基础设计依据9.2本风电场地貌、地质情况9.4基础选型9.4基础材料10通信保护设计11 施工注意事项11.1验收标准11.2电气部分施工注意事项11.3结构部分施工注意事项11.4电缆部分施工注意事项12 本工程转角桩坐标13 附件-卷册目录1.总论1.1 设计依据1）某风电场新建工程可行性研究报告。

2）双方所签订的设计合同。

1.2 工程名称及编号工程名称：某49.5MW风电项目。

工程编号：1.3 设计范围1.3.1、从风机附近的电缆引上杆塔至220kV升压变电站的电缆出口经一段直埋电缆至终端下电缆杆塔的35kV集电线路架空部分本体设计。

1.3.2、随本线路架设的ADSS光缆的安装设计。

1.4 设计所依据的主要规程、规范1 《66kV及以下架空电力线路设计规范》GB 50061-972 《交流电气装置的过电压保护和绝缘配合》DL/T620-19973 《交流电气装置的接地》DL/T621-19974 《架空送电线路杆塔结构设计技术规定》DL/T5154-20025 《送电线路基础设计技术规定》SDGJ62-846 《建筑结构荷载规范》GB 50009-20017 《混凝土结构设计规范》GB 50010-20028 《建筑地基基础设计规范》GB 50007-20029 《钢结构设计规范》GB 50017-200310 《建筑抗震设计规范》GB 50011-200111 《电力设施抗震设计规范》GB 50260－961.5主要技术经济指标1.5.1 线路额定电压: 35kV。

目录编制总说明及依据 (1)编制说明： (1)编制依据： (1)第一章工程概况及特点 (3)1.1工程概况 (3)1.2工程承包范围 (3)1.4建设地点自然环境 (3)1.5交通、通讯条件 (5)1.5.1交通条件 (5)1.5.2通讯 (5)1.6现场施工条件 (5)1.6.1 施工供电 (5)1.6.2 施工供排水 (5)1.6.3 施工照明 (5)第二章集电线路基础施工说明 (6)第三章集电线路基础施工 (7)3.1集电线路基础分坑 (7)3.2集电线路基础开挖 (8)3.3集电线路基础浇注 (9)3.3.1浇筑施工准备工作 (9)3.3.2现浇砼基础施工 (10)第四章集电线路基础质量、安全保证 (15)4.1集电线路基础质量保证措施 (15)4.2集电线路基础安全保证措施 (15)第五章集电线路基础质量检验评定 (17)5.1质量目标 (17)5.2分部工程质量检验评定标准及检查方法 (17)编制总说明及依据编制说明：我XXX项目部结合监理、业主相关文件及要求编制河北华电蔚州风电有限公司黄花梁49.5MW风电场工程专业施工组织设计（集电线路基础）。

根据我部对合同及相关文件的理解和实际情况，结合我公司多年在35kV及以上线路施工中积累的成熟的施工方法和丰富的施工经验，特编制了本专业施工组织设计（集电线路基础）。

在工程的实施过程中我们将依据设计蓝图及本组织设计的要求指导工程施工，最终实现业主的各项目标，并积极准备相应业主要求创优。

项目法人业主业主项目管理公司设计院监理公司施工单位编制依据：1、业主提供的招标文件和答疑文件，投标文件、施工总设计；2、《电力建设工程施工技术管理制度（GB/T50326-2001）》；3、《地基与基础工程施工及验收规范（GB50202-2002）》；4、《混凝土结构工程施工及验收规范（GB50204-2002）》；5、《110～500千伏架空电力线路工程质量及评定规程（DL/T5168-2002）》；6、《硅酸盐水泥、普通硅酸盐水泥(GB175-2002)》；7、《钢筋焊接及验收规程（JGJ81-2003）》；8、《跨越电力线路架线施工规程（DL/T5106-1999）》；9、线路经过地区的调查资料及地方法规等；10、国家颁布的有关法律、法规；11、XXXGS质量、职业健康安全管理体系程序文件；12、我公司曾经施工的多条35kV及以上电压等级线路的施工方案、施工经验。

风电场工程施工技术方案1.概述本方案旨在详细描述风电场工程的施工技术，并保证工程的顺利进行。

风电场工程施工技术方案分为以下几个部分：工程准备、基础建设、风机安装、电气系统建设、通信系统建设、调试与验收。

2.工程准备工程准备包括技术准备、物资准备和人员准备。

技术准备主要包括风电场工程的设计、计划和施工图纸等文档的准备。

物资准备主要包括风机、电缆、变压器、塔筒等施工所需物资的采购。

人员准备主要包括施工管理人员、施工人员、安全检测人员等的招聘和培训。

3.基础建设基础建设是风电场工程的重要环节，包括场区平整、塔基建设和道路建设。

首先需要进行场区平整，确保场地的平整度满足风电场工程的要求。

然后进行塔基建设，确保塔基的稳固和承重能力。

最后进行道路建设，确保施工和维护车辆的通行。

4.风机安装风机安装是风电场工程的核心环节，包括起重设备的安装、叶轮组件的安装和机舱组件的安装。

首先需要安装起重设备，确保安全可靠地进行风机安装。

然后进行叶轮组件的安装，确保叶轮的正确安装和平衡性。

最后进行机舱组件的安装，确保机舱的稳定和安全性。

5.电气系统建设电气系统建设是风电场工程的重要组成部分，包括变频器的安装、电缆的敷设和并网连接。

首先需要安装变频器，确保电力的变频控制和风机的正常运行。

然后进行电缆的敷设，确保电力传输的可靠性和安全性。

最后进行并网连接，确保风电场工程可以正常向电网输送电能。

6.通信系统建设通信系统建设是风电场工程的重要组成部分，包括监控系统的安装、传感器的布设和通信线路的连接。

首先需要安装监控系统，确保对风机的监控和管理。

然后进行传感器的布设，确保对风速、温度等参数的实时监测。

最后进行通信线路的连接，确保监控数据的传输和处理。

7.调试与验收调试与验收是风电场工程的最后阶段，包括风机的调试和工程的验收。

首先需要对风机进行调试，确保风机的运行正常和性能稳定。

然后进行工程的验收，确保工程的建设质量和安全性达到要求。

k W风力发电机现场电气安装接线工艺Prepared on 22 November 2020金风1500kW系列风力发电机组现场电气安装接线工艺（Freqcon系统）版本：A0编制：校对：审核：标准化：批准：日期：新疆金风科技股份有限公司目次电缆标记套安装要求 (1)准备电缆注意事项1电缆接头及接线端头的处理要求1防腐要求2绑扎带使用要求2电缆安装排布要求2DP总线连接器接线要求24 机舱传感器安装接线过程及要求3材料准备3电缆进机舱柜安装位置要求5温度传感器安装接线技术要求6接近开关安装接线技术要求9风向标、风速仪安装接线要求11扭缆开关安装接线技术要求135 滑环安装接线技术要求156 机舱柜至主控柜电缆安装接线技术要求177 发电机定子绕组动力电缆安装接线技术要求188 发电机开关柜至电抗器支架电缆安装接线技术要求209 变流系统电缆安装接线技术要求2110 塔架照明电缆安装接线技术要求2511 接地部分安装接线技术要求25接地扁铁焊接技术要求25塔段之间接地连接技术要求26避雷针接地安装接线技术要求2612 附录27附录A（规范性附录）图11-1现场安装接线示意图28附录B（规范性附录）现场电气部分使用材料清单29附录C（规范性附录）现场电气安装接线工具清单31附录D（规范性附录）机舱到塔底控制柜电缆敷设要求32前言本文件的编制参照了GB 50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB/T 《低压成套开关设备和控制设备智能型成套设备通用技术要求》本文件由新疆金风科技股份有限公司提出并归口本文件起草单位：新疆金风科技股份有限公司技术中心电控室本文件主要起草人：李强本文件代替文件的历次版本发布情况为：首次发布本文件批准人：马鸿兵金风1500kW系列风力发电机组现场电气安装接线工艺（Freqcon系统）1 范围本文件规定了Freqcon系统1500kW系列风力发电机组现场电气安装接线的工艺过程及要求。
