扩声标准及多功能案例

多功能会议厅扩声系统设计方案前言一、工程概述多功能会议厅属于非常正式性的会议场所，它集会议、报告、演出等为一体，无论是何种会议场所，对于开会来说，扩声系统的稳定是不容置疑的，所以系统的稳定性是贵单位的首选，那么在这样的一个环境，会议厅的灵魂——扩声系统的设计和设备的选用，一定不能马虎，根据我公司多年的设计以及施工经验、以及贵方的投资意向，我们提出设计方案，若贵单位有别的见议或要求，我们随时欢迎贵单位提出宝贵意见！第一篇多功能会议厅扩声系统1.1 工程简介贵方多功能厅集会议、报告、演出等为一体，它主要的作用还是用于语言扩声，随着社会的不断发展，多功能厅的重要性也愈演愈强，在简单的会议两个字里却藏着一个复杂的问题——语言扩声系统，让人头疼不已的事经常发生，比如话筒的啸叫、声音突然切断等等，任何一种语言扩声系统，系统的稳定绝对是首选，但对于会议系统来讲，仅仅是稳定是不够的，语言的清晰度同样不能忽视，也可以说会议的扩声系统实际上就是语言扩声系统，好的音响设备经过合理的连接，它的效果肯定是不容置疑的，但也得要经过合理的配置，合理的布位以及实践，所以在音响系统中的每一个环节都不能忽视，从它最早的设计方案到前期布线再到设备安装以及最后的设备调试，在这些环节中，每一个都是那么的重要，合理的设计是让整个场所看起来一目了然，前期配电是为让系统正常稳定运行，安装调试是为了让设备最好的发挥……，这样才能保证整个系统的正常运行。

1.2 设计依据中华人民共和国国家标准GB9003-88调音台基本特性测量方法中华人民共和国文化行业标准WH0301-93扩声系统的声学特性与测量方法中华人民共和国电子工业部标准GB3241声和振动分析用1/1和1/3倍频程滤波器GB3661测试电容传声器技术条件GB3785声级计电、声性能及测量方法GB4959厅堂扩声特性测量方法GYJ25厅堂扩声系统声学特性指针中华人民共和国广播电视部厅堂扩声系统声学特性指针1.3 设计指导思想依据使用要求，本系统将采用现代化的综合技术，要具有先进性和代表性；要总体规划，全面设计，保证在若干年后整个系统仍具有动态的先进性。

多功能厅扩声设计方案随着经济、社会的发展，在建筑方面出现较大变化，各个单位建设时，往往将会议厅改成多功能厅，兼顾报告厅、学术讨论厅、培训教室，以及视频会议厅、舞厅等。

多功能厅经过合理的布置，并按所需增添各种功能，增设相应的设备和采取相应的技术措施，就能够达到多种功能的使用目的，也提高了经济效益。

随着微电技术的发展，使过去不易实现多功能的建筑成为可能。

同时，许多类型的公共建筑已显示出大规模走向小规模、从单一功能走向多功能的趋势。

现在许多宾馆、酒店、会议展览中心，及大剧院、图书馆、博览中心，甚至学校都设有多功能厅。

目录第一章：前言 (4)第二章：设计原则和设计依据 (5)一. 设计原则 (5)1．优化设计： (5)2．确保系统的先进性和可靠性 (5)3．可靠性和经济性 (6)二. 设计依据 (6)第三章项目概况 (11)一．工程概况： (11)第四章扩声系统的要求 (11)一．概述 (11)二．声学指标 (11)第五章设计流程 (13)第六章设计原则 (13)一．语言清晰度 (13)二．高保真 (13)三．传声增益 (14)四．高的性价比 (14)五．确保可靠性 (14)第七章电声系统的设计 (15)一．剧场扩声系统的设计 (15)1 供声方式的确定 (15)2 集中供声方式的优点 (15)二．音箱产品选定 (15)三．功率放大器选定 (20)四．周边设备选定 (20)相关周设备性能介绍............... 错误！未定义书签。

第一章：前言声系统的设计，是以工程原理为基础，以分析声系统所要安装的声学环境有关参数开始，再加上最终用户所提出的功能参数的综合考虑，从而决定所采用的扬声器等设备的类型和安装方式。

随着社会的进步、信息技术的飞速发展，以计算机为核心的结合视频、音频和通信等领域的多媒体技术得到了蓬勃发展，信息的可视性、直观性越来越受到人们的普遍欢迎和关注；而丰富的信息如何被高效地采集、处理；各个部门分离的信息系统怎样更好的集成，使所有相关部门实现真正意义上的信息共享，达到资源的最优化配置；领导者的战略、战术意图能得到最及时、准确地表达、传输，为每一位与会者所接纳，这就需要形成一个全局统一的智能化、数字化的系统集成中心，这是信息化社会发展的不可阻挡大趋势。

“72平方米会议室扩声系统”解决方案会议室扩声系统目的：扩声系统配置满足会议语言扩声要求，包括举办报告型会议、各种业务培训等多种使用功能。

音响系统采用环境融合性较强的扬声器，该会议室长9m宽8m，面积为72平方米。

设计使用了四只会议专用音箱，在会议室内四个均衡安装，全面覆盖该会议室，保证会议室的声场均匀度。

音响系统配置多路音频输入输出接口和多种保护措施，并设计要求音响系统的设备在正常使用中各种噪声指标小于规定限值。

系统的组成：本系统的核心由专业调音台进行音频系统主控制，此款调音台有6路单声道输入加上4路立体声输入，完全满足该会场的使用需要，并具备48V幻像电源，低频过滤，静音等功能。

由于本系统主要以语言扩声为主，我们在本系统里配备了四支有线鹅颈会议话筒，并配备四路混音器管理，保证会议话筒使用的稳定性和安全性。

为了保证话筒使用时产生的啸叫，我们还配备了一台双31段图示均衡器，该设备可用于调节声场和抑制话筒啸叫。

为了确保整个会议室的声场均匀，我们选择配备了四只专业级音箱作为扩声音箱，给在场的讲话者或听众创造一个均匀的声场环境。

一个优良的扬声器，要使将其的功能（高清晰，高保真的声音）完全施放出来，这就在着重于与其匹配的功率放大器了，我们给此款音箱选配同品牌功率放大器，完成由数字音频处理器进行调整、修饰过的电信号进行放大，高效率的通过音频线缆传输到系统的最末端（音箱）。

选配一台DVD，以播放背景音乐使用。

为了提高系统的安全性与操作的方便性，还选配了一台声准1018电源时序器对整套系统电源进行管理，可以通过此设备对电源逐一逐一的进行安全开/关（一键到位）。

方案选择为了给客户更多样的选择，我们设计了两套方案，两套系统的音响扩声部分相同，主要是在话筒的选型上有所区别，两种方案各有所长，供客户备选。

智能混音器型：优点：15只话筒可同时全部开启，由混音器根据发言来控制话筒的开启和关闭。

使用更智能化。

不足：每只话筒都需要单独一根信号线到控制机柜，较为繁杂。

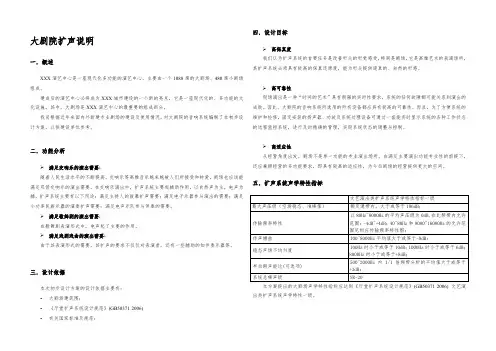

大剧院扩声说明一．概述XXX演艺中心是一座现代化多功能的演艺中心，主要由一个1088席的大剧场、480席小剧场组成。

建成后的演艺中心必将成为XXX城市建设的一个新的亮点，它是一座现代化的、多功能的文化设施。

其中，大剧场是XXX演艺中心的最重要的组成部分。

我司根据近年来国内外新建专业剧场的建设及使用情况，对大剧院的音响系统编制了本初步设计方案，以供建设单位参考。

二．功能分析➢满足交响乐的演出需要;随着人民生活水平的不断提高，交响乐等高雅音乐越来越被人们所接受和钟爱，剧场也应该能满足双管交响乐的演出需要。

在交响乐演出中，扩声系统主要起辅助作用，以自然声为主，电声为辅，扩声系统主要有以下用途：满足主持人的报幕扩声需要；满足电子乐器参与演出的需要；满足小功率民族乐器的演奏扩声需要；满足电声乐队参与伴奏的需要。

➢满足歌舞剧的演出需要;在歌舞剧表演形式中，电声起了主要的作用。

➢满足戏剧戏曲的演出需要;由于其表演形式的需要，其扩声的要求不仅仅对表演者，还有一些辅助的如伴奏乐器等。

三．设计依据本次初步设计方案的设计依据主要有：•大剧场建筑图；•《厅堂扩声系统设计规范》(GB50371-2006)•有关国家标准及规范：四．设计目标➢高保真度我们认为扩声系统的首要任务是改善听众的听觉感受，特别是剧场，它是高雅艺术的表演场所，其扩声系统必须具有极高的保真还原度，能为听众提供逼真的、自然的听感。

➢高可靠性现场演出是一种“时间的艺术”具有很强的实时性要求，系统的任何故障都可能关系到演出的成败。

因此，大剧院的音响系统所选用的所有设备都应具有极高的可靠性。

而且，为了方便系统的维护和检修，固定安装的扬声器、功放及系统处理设备可通过一套能实时显示系统的各种工作状态的远程监控系统，进行及时精确的管理，实现系统状态的调整与控制。

➢高适应性从经营角度出发，剧场不是单一功能的专业演出场所，在满足主要演出功能专业性的前提下，还应兼顾经营的多功能要求，即具有较高的适应性，为今后剧场的经营提供更大的空间。

大型多功能会议厅扩声系统设计方案随着厂商和企业越来越注重营销和品牌宣传，大型多功能会议厅已经成为了一个极为重要的场所。

但是，在这些会议厅大规模会议、展示和演出时，传统的声音扩声系统往往无法满足要求。

因此，更加专业和高效的扩声系统设计方案变得尤为重要。

1、需求分析在多功能会议厅中，场馆的大小通常差异很大。

设计大型多功能会议厅扩声系统要考虑空间大小和座位布局。

音效是整个系统的核心，需要提供逼真、清晰、均衡的音效，从而使整个空间内的每个位置都能听到好的声音。

还要考虑到如何规划音响位置触及每个角落的重要性。

大型LED观众屏幕也需要考虑作为重要音视频媒介播放，需在扩声系统设计方案中考虑全网统一控制和集成操作。

2、扩声系统设计方案针对多功能会议厅的需求，可以考虑以下的扩声系统设计方案：（1）定位聚焦扩声系统定位聚焦扩声系统是采用超动圈式音响装置，能够监测旁边的噪音，并通过数字的处理把声音传送至指定的听众位置，提供高品质的音质，并将循环声保持在最低范围内，最大程度减少现场杂音的影响。

（2）全频响技术（全频响技术）采用整套的全频响技术，可实现全域音效引领。

全频响技术是目前市场上最先进的音效设备，能创造出现场的体感音效，使人感觉全身被声音包围。

（3）多哈曼Kardon专业针对性扩声方案建议采用一种Kardon专业的针对性扩声方案，由Haarman设计出的各种艺术形式模块化得到实现，使得音效可以快速的进行调整，确保在任何场合下音效都不会有太大的影响，因此，Kardon标志性的音色特色异常。

配备8路功放、64组独立双混音、16组独立选通、DSP音效处理及16台数码矩阵调音台的多通道音频输出，能大幅度的改善音效的质量，提高人们对音效的认识。

（4）语音闲聊技术考虑到传统媒体和数字媒体都有发音部分偏小和不清晰的问题，为此采用语音闲聊技术，可以在喧嚣的背景噪音中提高发音的清晰度和准确度，达到更好的效果和听力范围。

3、总结在设计大型多功能会议厅扩声系统方案时，必须深入了解会议厅的环境、座位分布，还要考虑到使用者需求和限制条件，以保证扩声系统的稳定性和灵活性。

乙级体育场馆的扩声设计标准一、前言随着体育运动的普及和发展，乙级体育场馆的扩声设计成为了体育场馆建设中不可或缺的一环。

良好的扩声设计不仅能够提高观众的观赛体验，还能够保障比赛信息的准确传达。

本文将围绕乙级体育场馆的扩声设备规格、声场均匀性、声音质量及环境适应性等方面，制定一份乙级体育场馆扩声设计标准。

二、扩声设备规格1. 主音箱：主音箱应选用声音清晰、音质优良的高保真音箱，保证声音的准确传递和低失真的播放效果。

2. 带声场控制功能的功放：确保音频信号的稳定传输和按需调整的音量控制功能。

3. 双向话筒：为了便于比赛中裁判员和评委的沟通，应在主席台、裁判员席位和其他需要的位置安装双向话筒。

三、声场均匀性1. 声场分布均匀：通过科学布局主音箱和副音箱，保证整个场馆内形成声场覆盖，使观众在不同位置都能够清晰听到声音。

2. 观众席位声音均匀：在安装副音箱时，应根据不同观众席位的位置合理设置音箱数量和角度，确保声音在整个观众区域内均匀分布。

四、声音质量1. 语音清晰：保证扩声设备传递声音时，语音清晰、音质质朴，使观众能够准确听到比赛信息和解说员的解说。

2. 音量可调：根据场馆实际情况和比赛进行的不同阶段，音量应具有可调性，能够随时调整到合适的音量水平。

3. 音质逼真：通过合适的音箱摆放和调试，保证音质逼真，音质还原性好，尽可能还原声音的原始效果。

五、环境适应性1. 抗干扰能力：在场馆周围环境较吵杂的情况下，扩声设备应具有良好的抗干扰能力，尽可能减少外部噪音对声音传递的干扰。

2. 防水防潮能力：对于室外体育场馆，扩声设备应具有防水防潮的能力，保证在恶劣天气下的正常使用。

六、结语乙级体育场馆扩声设计标准对于保障体育赛事的顺利进行、提高观众观赛体验起到了至关重要的作用。

只有严格按照标准要求，结合实际场馆情况进行科学、合理的扩声设计，才能为观众和运动员带来更好的体育赛事体验。

建议相关部门严格按照本标准要求，加强对乙级体育场馆扩声设计的规范管理和监督，以确保扩声设备的质量和稳定性，为体育赛事的举办提供有力保障。

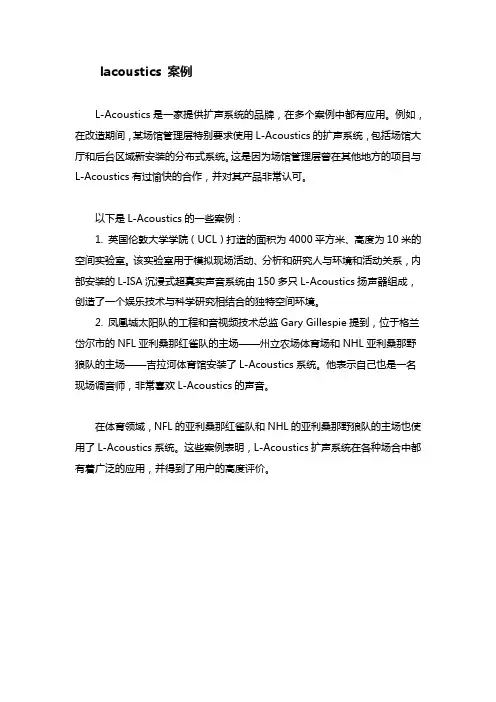

lacoustics 案例
L-Acoustics是一家提供扩声系统的品牌，在多个案例中都有应用。

例如，在改造期间，某场馆管理层特别要求使用L-Acoustics的扩声系统，包括场馆大厅和后台区域新安装的分布式系统。

这是因为场馆管理层曾在其他地方的项目与L-Acoustics有过愉快的合作，并对其产品非常认可。

以下是L-Acoustics的一些案例：
1. 英国伦敦大学学院（UCL）打造的面积为4000平方米、高度为10米的空间实验室。

该实验室用于模拟现场活动、分析和研究人与环境和活动关系，内部安装的L-ISA沉浸式超真实声音系统由150多只L-Acoustics扬声器组成，创造了一个娱乐技术与科学研究相结合的独特空间环境。

2. 凤凰城太阳队的工程和音视频技术总监Gary Gillespie提到，位于格兰岱尔市的NFL亚利桑那红雀队的主场——州立农场体育场和NHL亚利桑那野狼队的主场——吉拉河体育馆安装了L-Acoustics系统。

他表示自己也是一名现场调音师，非常喜欢L-Acoustics的声音。

在体育领域，NFL的亚利桑那红雀队和NHL的亚利桑那野狼队的主场也使用了L-Acoustics系统。

这些案例表明，L-Acoustics扩声系统在各种场合中都有着广泛的应用，并得到了用户的高度评价。

千里之行，始于足下。

多功能厅音响扩声系统的设计方案设计方案：多功能厅音响扩声系统一、项目背景多功能厅是一种灵活多用途的场所，可以用于举办各种大小会议、演讲、演出等活动。

为了保证活动的顺利进行，需要一个功能强大的音响扩声系统来满足不同需求。

本设计方案旨在确定多功能厅音响扩声系统的具体设计和配置方案，以满足场馆内不同活动的音响需求。

二、系统设计与配置1. 声音放大设备：考虑到多功能厅的大小和需求，将采用分区域放大的方式设计音响系统。

每个区域设有专门的音箱和放大器，以确保声音的分区域放大和均衡。

音箱的选择应考虑到多功能厅的大小和各种活动的声音需求，建议选择功率适中的中型音箱。

2. 音效处理设备：为了提高声音的质量和清晰度，需要配置音效处理设备。

音效处理设备可以对声音进行均衡、混响、延迟、压缩等处理，以满足不同活动的声音效果要求。

建议配置专业的数字音效处理器，并根据实际需求进行设置。

3. 无线麦克风系统：多功能厅活动通常需要使用麦克风进行演讲、讲解等，因此需要配备一套稳定可靠的无线麦克风系统。

建议选择无线麦克风接收器和发射器的组合，保证声音传输的稳定性和质量。

第1页/共3页锲而不舍，金石可镂。

4. 控制系统：为了方便操作和调控音响系统，需要配置一个简单易用的控制系统。

控制系统可以实现音量调节、音效处理、麦克风选择等功能，建议选择具有触摸屏和网络控制功能的控制台，以便远程操作和管理。

5. 配置布局：根据多功能厅的具体布局和需求，设计各个区域的音箱和放大器的位置和数量。

音箱的布置应考虑到声音的均匀分布和覆盖范围，建议采用环绕声的配置方式，以确保各个区域的声音效果一致。

三、系统维护与管理1. 定期检测与维护：音响扩声系统是一项长期投资，需要定期进行检测和维护。

建议定期检查音箱、放大器、麦克风等设备的工作状态和连接，及时更换损坏的设备或部件。

2. 培训与使用：为了保证音响系统的正常使用和管理，需要对相关人员进行培训和指导。

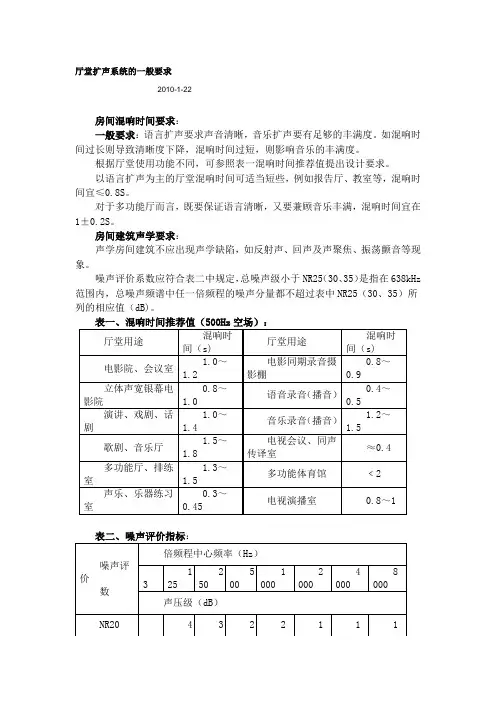

厅堂扩声系统的一般要求
2010-1-22
房间混响时间要求：
一般要求：语言扩声要求声音清晰，音乐扩声要有足够的丰满度。

如混响时间过长则导致清晰度下降，混响时间过短，则影响音乐的丰满度。

根据厅堂使用功能不同，可参照表一混响时间推荐值提出设计要求。

以语言扩声为主的厅堂混响时间可适当短些，例如报告厅、教室等，混响时间宜≤0.8S。

对于多功能厅而言，既要保证语言清晰，又要兼顾音乐丰满，混响时间宜在1±0.2S。

房间建筑声学要求：
声学房间建筑不应出现声学缺陷，如反射声、回声及声聚焦、振荡颤音等现象。

噪声评价系数应符合表二中规定，总噪声级小于NR25（30、35）是指在638kHz 范围内，总噪声频谱中任一倍频程的噪声分量都不超过表中NR25（30、35）所列的相应值（dB)。

噪声评价数（NR），是评价噪声烦恼和危害的系数。

它与倍频带声压级的关系见表。

会议室扩声标准(一)会议室扩声标准会议室是现代企业或机构中必不可少的一种场所，频繁的沟通和会议活动需要一个良好的声音环境。

因此，会议室扩声系统的规划与设计显得尤为重要。

扩声系统的选择在规划会议室的扩声系统时，应充分考虑使用需求，尽可能选用品牌知名、信誉好、售后服务有保障、技术精湛的生产厂家的产品。

同时，应根据会议室的大小、形状、内部材质、天花板高度等因素选择合适的扩声设备型号。

扩声系统的布线在进行扩声系统的布线时，必须根据会议室的结构、照明、空调、消防等设施情况进行规划设计。

不同的布线方式和布局也会对扩声系统的声音质量和使用效果产生一定的影响。

扩声系统的音效调试完成扩声系统的安装和布线后，还需要进行音效调试，以保证声音的清晰度、音质、音量和平衡度。

音效调试可以通过对音响设备的设置和调节完成，也可以借助专业的声学工具进行。

扩声系统的维护保养扩声系统作为一种高科技产品，需要经常进行维护保养，以保证其良好的使用环境和长期的使用寿命。

维护保养包括系统清洁、设备巡检、电器维修等方面，建议按照生产商的操作说明和保养手册进行操作。

小结会议室扩声系统的规划与设计具有很高的专业性和技术性，需要经过认真的考虑和细致的实现，才能真正达到应有的声音效果和使用效果。

在进行规划和实施时，应逐步完善各项细节，确保服务效果和用户满意度。

常见问题与解决方法在会议室扩声系统的使用过程中，可能会遇到一些常见问题，下面简单介绍几类问题的解决方法。

音量不够或过大音量不够或过大可能是因为音响系统设置不当或扩声设备机型不匹配等原因，可通过调整设备音量、增加或减少音响数量等方式进行处理。

拔插杂音或回声拔插杂音或回声可能是因为扩声设备的接口松动或线路连接错误，可以通过检查或更换相关设备及线路来解决问题。

噪声太大噪声太大可能是因为设备因老旧、损耗等原因导致的，可以通过更换设备或进行维护保养来降低噪声水平。

结语会议室扩声系统是现代企业或机构中必不可少的设备之一，良好的扩声系统能够有效提升会议效果和工作效率。

国家标准：（1）GB/4959-95《厅堂扩声特性的测量方法》GYJ25-86)《厅堂扩声系统声学特性指标》 GB 50371-2006 《厅堂扩声系统设计规范》GB 50371-2006 《厅堂扩声系统设计规范》 文艺演出扩声系统声学特性指标：多用途扩声系统声学特性指标：等级最大声压级（DB ）传输频率特性 传声增益稳态声场 不均匀度DB 早后期声能比DB 系统总噪声级 一级 额定通道内≥106DB 以80-8000HZ 的平均声压级为0DB ，在此频带内允许范围：-4DB ～+4DB ； 100HZ ～8000HZ 的平均值≥-8DB 100HZ ≤+10DB1000HZ ≤+6DB 8000HZ ≤+8DB500～2000HZ 内1/1倍频带分析的平均值≥+3DBNR-20二级 额定通道内≥103DB 以100-6300HZ 的平均声压级为0DB ，在此频带内允许范围：-4DB ～+4DB ；125HZ ～6300HZ 的平均值≥-8DB1000HZ 、8000HZ≤+8DB500～2000HZ 内1/1倍频带分析的平均值≥+3DBNR-20等级 最大声压级（DB ）传输频率特性传声增益稳态声场 不均匀度DB 早后期声能比DB 系统总噪声级一级 额定通道内≥103DB 以100-6300HZ 的平均声压级为0DB ，在此频带内允许范围：-4DB ～+4DB ； 125HZ ～6300HZ 的平均值≥-8DB1000HZ≤+6DB4000HZ≤+8DB 500～2000HZ内1/1倍频带分析的平均值≥+3DB NR-20二级 额定通道内≥98DB以125-4000HZ 的平均声压级为0DB ，在此频带内允许范围：-4DB ～+4DB ； 125HZ ～4000HZ 的平均值≥-10DB 1000HZ 、8000HZ≤+8DB500～2000HZ 内1/1倍频带分析的平均值≥+3DBNR-25会议扩声系统声学特性指标：体育馆声学设计及测量规范：JGJ/T 131-2000等级最大声压级（DB）传输频率特性传声增益声场不均匀度（DB）系统噪声一级额定通道内≥105DB以125-4000HZ的平均声压级为0DB，在此频带内允许±4DB的变化；125HZ～4000HZ的平均值≥-10DB中心频率为1000HZ4000HZ（1/3倍频程带宽）时，大部分区域不均匀度≤+8DB扩声系统不产生明显可察觉的干扰声二级额定通道内≥98DB以250-4000HZ的平均声压级为0DB，在此频带内允许+4～-6DB的变化；250HZ～4000HZ的平均值≥-12DB中心频率为1000HZ4000HZ（1/3倍频程带宽）时，大部分区域不均匀度≤+10DB扩声系统不产生明显可察觉的干扰声三级额定通道内≥90DB以250-4000HZ的平均声压级为0DB，在此频带内允许+4～-10DB的变化；250HZ～4000HZ的平均值≥-14DB中心频率为1000HZ4000HZ（1/3倍频程带宽）时，大部分区域不均匀度≤+10DB扩声系统不产生明显可察觉的干扰声等级最大声压级（DB）传输频率特性传声增益稳态声场不均匀度（DB）早后期声能比DB系统总噪声级一级额定通道内≥98DB以125-4000HZ的平均声压级为0DB，在此频带内允许范围：-6DB～+4DB；125HZ～4000HZ的平均值≥-10DB1000HZ4000HZ≤+8DB500～2000HZ内1/1倍频带分析的平均值≥+3DBNR-20二级额定通道内≥95DB以125-4000HZ的平均声压级为0DB，在此频带内允许范围：-6DB～+4DB；125HZ～4000HZ的平均值≥-12DB1000HZ8000HZ≤+10DB500～2000HZ内1/1倍频带分析的平均值≥+3DBNR-25。

多功能厅音响扩声系统的设计方案
设计方案：
1. 确定需求：首先要明确多功能厅音响扩声系统的需求，包括音响的使用范围、预算限制、场地大小、使用人数等等。

2. 选择设备：根据需求选择合适的音响设备，包括扬声器、混音器、功放器等。

要考虑音响的功率、频响范围、声压级等因素。

3. 布局规划：根据多功能厅的大小和形状设计合理的音响布局方案，保证整个场地的声音分布均匀。

可以考虑使用多个扬声器以及调节扬声器的角度和高度。

4. 连接设置：连接音响设备并将其与混音器和功放器连接起来。

确保连接稳定并且能满足音响系统的要求。

5. 调试与测试：在安装完音响设备后，进行调试和测试。

调整音响设备的参数以获得最佳声音效果。

可以使用声音测试仪器对音响系统进行测试，确保声音的准确度，声场分布均匀。

6. 调音和优化：根据实际需求，对音响系统进行调音和优化。

根据场地的反射、吸声和衍射等特性，调整音响系统中的各个参数以获得最佳音质效果。

7. 环境适应：根据多功能厅的特性和使用环境，调整音响设备的音量和声场效果，确保音响系统适应不同的活动和表演。

8. 培训和维护：对使用者进行培训，使其熟悉音响设备的操作和维护。

定期进行音响设备的维护和检查，确保其稳定运行和延长使用寿命。

总结：设计一个多功能厅音响扩声系统需要考虑多个方面，包括设备选择、布局规划、连接设置、调试测试、调音优化、环境适应、培训和维护等。

只有科学合理地设计和
设置，才能满足多功能厅的需求，并提供最佳的音质效果。

国家速滑馆为综合性冰面体育场馆，场馆具有可同时举办短道速滑、花样滑冰和冰球相关赛事的能力。

扩声系统以语言扩声为主，满足语言扩声及训练扩声使用的要求，场馆语言清晰度、声压级为国家一级标准，同时也可作为音乐扩声及演出活动辅助性演出扩声使用。

1 扩声方案的选定国家速滑馆投影大致呈椭圆形，南北长约240 m、东西宽约174 m、高约33.8 m。

冰面包含1条400 m×18 m专业速滑道场地，2块30 m×61 m国际标准溜冰场,冰面总面积达10 514 ㎡，场地空间巨大，结合冰面以及比赛大厅建筑做法，最终确定扩声系统最优方案（图1）。

图1 场馆空间1.1 扬声器选定国家速滑馆结构挑蓬面积巨大，冰面吸音系数较低，造成观众区混响时间较长，顶棚所产生的有害混响声以及反射声占整个空间的80 %，因此扬声器要在“长混响”环境下确保语言的清晰度和音乐重放的丰满度与清晰度，决定选用低频指向性好、大功率的双12寸中频喇叭单元构成的全天候线阵列扬声器组，声学指标满足《北京冬奥会竞赛场馆音视频系统技术指标》，其中声压级（峰值）为105 dB，声压级（有效值）为95 dB，平均声压级为±5 dB。

1.2 扬声器布置扩声系统集中吊装于中圈马道。

马道自重110 t，总长454 m，均布约为242 kg/m。

扬声器的布置要充分考虑马道的荷载情况。

西侧观众席上方集中吊挂3组内置双12寸低频单元线阵列扬声器，总重量750 kg；东侧观众席上方集中吊挂3组内置双12寸低频单元线阵列扬声器总重量750 kg；东侧观众席上方集中吊挂两组面阵列音箱，每组6只，总重量300 kg；南北侧观众席各吊挂4组内置双12寸低频单元的线阵列扬声器作为补声扬声器，总重量100 kg，同时东侧观众席上方配备4只内置双18寸低频单元的超低频扬声器，总重量300 kg。

线阵列扬声器采用每3只扬声器单元为1组，采用并联形式，接受1台四通道功放的输入信号，确保1只扬声器损坏的情况下不影响另外1只扬声器扩声。

目录目录 (1)表1-1 文艺演出类扩声系统标准（音乐类） (2)表1-2 多用途类扩声系统标准（语言与音乐兼用类） (3)表1-3 会议类扩声系统标准（语言类） (5)表1-4 歌厅、卡拉OK厅扩声系统标准 (7)表1-5 歌舞厅扩声系统标准 (9)表1-6 迪斯科舞厅扩声系统标准 (11)表1-7 体育馆扩声系统声学特性指标 (12)表1-8 体育场扩声系统声学特性指标 (14)表1-9 音乐扩声系统标准 (16)表1-10 语言和音乐兼用的扩声系统标准 (17)表1-11 语言扩声系统标准 (19)表1-1 文艺演出类扩声系统标准（音乐类）等级最大声压级（dB）传输频率特性稳态声场不均匀度（dB）传声增益（dB）早后期声能比（可选项）（dB)系统总噪声级一级≥106dB以80～8000Hz平均声压级为0dB，在此频带内允许±4dB的变化；40～80Hz和8000～16000Hz的允许范围见图1.1.1100Hz≤10dB1000Hz≤6dB8000Hz≤8dB100Hz～8000Hz≥－8dB500～2000Hz内1/1倍频带≥3dB≤NR20二级≥103dB以100～6300Hz的平均声压级为OdB，在此频带允许范围:±4dB；50～1OOHz,6300～12500Hz的允许范围见图1.1.21000Hz、4000Hz≤8dB125Hz～6300Hz≥－8dB500～2000Hz内1/1倍频带≥3dB≤NR20图1.1.1文艺演出类一级传输频率特性范围图1.1.2文艺演出类二级传输频率特性范围表1-2 多用途类扩声系统标准（语言与音乐兼用类）等级最大声压级（dB）传输频率特性稳态声场不均匀度（dB）传声增益（dB）早后期声能比（可选项）（dB)系统总噪声级一级≥103dB以100～6300Hz平均声压级为0dB，在此频带内允许±4dB的变化；50～100Hz和6300～12500Hz的允许范围见图1.2.11000Hz≤6dB4000Hz≤8dB125Hz～6300Hz≥－8dB500～2000Hz内1/1倍频带≥3dB≤NR20二级≥98dB以 125～4000Hz的平均声压级为OdB，在此频带内允许范围:-6dB～+4dB；63 ～125Hz 和4000～8000Hz的允许范围见图1.2.21000Hz、4000Hz≤8dB125Hz～4000Hz≥－10dB500～2000Hz内1/1倍频带≥3dB≤NR25图1.2.1 多用途类一级传输频率特性范围图1.2.2 多用途类二级传输频率特性范围表1-3 会议类扩声系统标准（语言类）等级最大声压级（dB）传输频率特性稳态声场不均匀度（dB）传声增益（dB）早后期声能比（可选项）（dB)系统总噪声级一级≥98dB以125～4000Hz平均声压级为0dB，在此频带内允许+4～-6dB的变化；63 ～125 Hz和4000～8000Hz的允许范围见图1.3.11000Hz，4000Hz≤8dB125Hz～4000Hz≥－10dB500～2000Hz内1/1倍频带≥3dB≤NR20二级≥95dB以125～4000Hz平均声压级为0dB，在此频带内允许+4～-6dB的变化63～125 Hz和4000～8000Hz的允许范围1.3.21000Hz，4000Hz≤10dB125Hz～4000Hz≥-12dB500～2000Hz内1/1倍频带≥3dB≤NR25图1.3.1会议类一级传输频率特性范围图1.3.2会议类二级传输频率特性范围表1-4 歌厅、卡拉OK厅扩声系统标准图1.4.1歌厅、卡拉OK厅一级传输频率特性范围图1.4.2歌厅、卡拉OK厅二级传输频率特性范围图1.4.3卡拉OK厅二级传输频率特性范围表1-5 歌舞厅扩声系统标准注意：一级歌厅声场不均匀度舞池与座席分别考核歌舞厅扩声系统的声压级，正常使用应在96dB以下为宜，短时间最大声压级应控制在110dB以内。

一、概述本厅主要作为报告厅，同时兼有小型文艺演出功能。

因此，其扩声系统按国家标准GB50371-2006《厅堂扩声系统设计规范》中多用途类1级指标设计；视频部分为两侧大屏幕多媒体投影显示系统，符合国家标准GB50464-2008《视频显示系统工程技术规范》要求。

业主对其设计要求是：在确保功能完善、设计先进、品质可靠和使用简便的前提下尽量节约资金，力求高性价比。

本厅容积约为4500立方米。

观众厅深度18米、宽35米、高6米；舞台宽14米、深8米，观众厅共有座位656座，其平面图见图1，建筑装潢效果图见图2。

由图可见，该厅采用敞开式舞台，观众厅围绕舞台3个面，有点类似音乐厅的形式，这就给扩声系统扬声器的布局和显示系统屏幕的位置等带来一定特殊性。

建声设计主要考虑语言清晰度要求，文艺演出时另加电子混响。

其观众厅侧墙采用两种不同吸声特性木质吸声板，顶部为阶梯状造型并敷设铝塑板，有一定的共振吸声效果。

观众半场时实测全频混响时间在1.5秒以下。

二、系统设计系统设计的原则是：满足使用功能并具有良好的先进性、易用性、可靠性、可扩展性和可维修性。

扩声系统采用了EASE声频设计软件进行了计算机辅助设计和声场模拟。

系统方框图见图3。

1、扩声系统由于观众厅围绕舞台3个面，因此本厅采用立体声扩声已没有意义，故采用单声道扩声；而为了有较好的声像一致性，采用集中扩声方式。

主席台设置8只会议发言用传声器。

为方便调音人员操作，将8只传声器接至8路智能混音器，以自动选择发言传声器信号，避免多只传声器同时打开减低传声增益、增加声反馈的可能性。

智能混音器输出经图示均衡器进行均衡处理后送至调音台第1通道；无线传声器接收机输出送入调音台第3～6通道；演唱和乐器传声器分别送入调音台第9～12和13～16通道。

供电声乐器或前置调音台使用的舞台线路信号送至调音台17和18通道；DVD播放机、硬/光盘录像机和笔记本电脑输出的声频信号经音视频选择器选择一路送至调音台21和22通道。

扩声系统设计的要点和实例葛亮一般从严格意义上说，一套完整的音响扩声系统设计应包括厅堂音质设计和电声系统设计，其系统参数是由建筑声学参数和电声系统参数两大部分组合而成的。

我从事的主要是现场演出租赁的工作，由于演出的场地一般大部分都已经过了声学上的处理，因此在这里建筑声学上的参数，如混响时间、频率响应、本底噪声等就不再另外讨论了。

我主要谈的是具有实际可操作性的与现场扩声有关的声压级设计和电声系统的配置。

要得到好的声音，建筑声学参数达标是重要的前提，虽然有些建筑声学参数，如频率响应、混响时间等,可通过电声设备进行补偿，但这种补偿是有限的，是以电声系统参数的变差为代价而换取的（如失真等）因此以下所谈到的设计和配置都是在建筑声学参数达标的情况下进行的。

作为一名音响高级技师常常有同行问我，为什么他们单位里用的设备档次并不低，但就是出不来好的声音？这个问题还真不容易回答，很多人会说是调音师的水平不行，但真的是这样吗？用的设备档次再高，但功放满功率运行时喇叭的声压级还是不够，不能让全场听众都听清，又或是系统调试错误，喇叭反相、限幅阈值设置过低或过高，如此这般会有好的声音出现吗？归根到底我认为问题还是主要出在扩声系统的前期设计配置和后期的系统调试上。

因此扩声系统的前期设计配置是否合理以及后期的系统调试是否到位是一个音响工程成败的关键所在。

现在很多工程公司在音响系统的配置上往往有两个极端，一是客户很有钱，配置的设备（特指音箱和功放）大大超过实际所需；二是客户预算有限，配置的设备根本无法满足声压级的基本要求。

第一种情况，如果系统调试合理，对调音师来说到还算幸运，只是存在着资源浪费的问题；如果不幸遇到第二种情况，没有其他办法，只有进行改造，但这势必又会造成一定的浪费。

因此我崇尚的做法是在接到工程之初应合理的去配置扩声系统，在工程的最后阶段应进行科学的系统调试。

扩声系统的合理配置与调试离不开科学的理论依据，下面我列出一些要点，作为后面具体实例分析的依据。

体育馆建筑声学设计的有关标准国家建设部近年先后颁发了JGJ/T131-2000<体育馆声学设计及测量规程>和JGJ/31-2003<体育建筑设计规范>两个文件，其中有关建声设计的指标及要求有以下几点：〔1〕体育馆建筑声学条件应以保证语言清晰为主。

〔2〕不得产生明显的声聚焦、回声、颤动回声等音质缺陷。

〔3〕中小型体育馆混响时间在500-1000Hz范围内宜设置:1.3-1.5s。

各频率混响时间相对于500-1000Hz混响时间的比值：频率〔Hz〕12525020004000比值1.0-1.31.0-1.10.9-1.00.8-0.9〔4〕大厅上空应设置吸声材料或吸声构造。

〔5〕大厅四周的玻璃窗应设有吸声效果的窗帘。

〔6〕大面积墙面应做吸声处理。

〔7〕比赛场地周围的矮墙、看台栏板宜设置吸声构造，或控制倾斜角度和造型。

四、体育馆常见的声学缺陷近年体育馆的建筑造型和结构大量采用暴露网架、不设吊顶甚至采用透光的屋顶材料，并流行弧形拱顶、圆形墙体和大面积玻璃窗或玻璃幕墙等形式，这都极易造成较严重的声学缺陷。

而且建筑声学的设计项目往往是在建筑土建设计、装饰设计甚至施工的后期才介入，由于基本的建筑造型方面已难以改变，唯一办法是从声学装修结构方面进行调整和改造。

这就大大增加了设计和施工的难度.上述建筑结构造成的常见声学缺陷如：1、声聚焦声音在遇到凹的墙面或天花棚顶时将会产生声聚焦，使某些点或某些区域的声压级远远大于其它位置，导致声场分布极不均匀，出现"声染色"和"声反馈啸叫"等音质缺陷。

体育馆的弧形拱顶和圆形墙体，是典型的容易产生声聚焦的结构。

2、颤动回声在室内的一对平行墙之间，一个声音在两墙壁间来回反射产生多个重复的声音，称为颤动回声。

这在体育馆的大面积墙面以及比赛场地周围的矮墙和看台栏板等处最易产生。

3、混响时间偏长和一般剧场、音乐厅、会议厅等厅堂相比，体育馆能做吸声处理的表面积比较少，所以混响时间普遍偏长。

室内扩声标准嘿，同学们！今天咱们来好好唠唠室内扩声的标准，这可关系到咱们在室内听声音的效果好不好呢！首先，咱们得知道什么是室内扩声。

简单来说，就是在一个房间或者场馆里，通过一些设备让声音变得更大、更清楚，让大家都能听得舒服。

那什么样的室内扩声才算好呢？这就得看一些标准啦。

第一个重要的标准就是声音的清晰度。

想象一下，如果在一个教室里老师讲话听不清楚，或者在一个演唱会上歌手的歌声模糊不清，那多糟糕啊！所以声音要清晰，每个字、每个音符都能明明白白地传到我们耳朵里。

这就要求扩声系统能够准确地重现声音的细节，没有杂音和失真。

然后是声音的均匀度。

在室内的各个角落，听到的声音大小和质量都应该差不多。

不能说在前面听得很响很清楚，到后面就又轻又模糊。

这就需要合理地布置扬声器，让声音能够均匀地覆盖整个空间。

音量也是有标准的哦！既不能太大让人觉得震耳欲聋，也不能太小听不清楚。

要根据室内的大小、用途来调整合适的音量。

比如说，在一个小小的会议室里，音量就不需要太大；但在一个大型的体育馆里，音量就得足够响亮才能让所有人都听到。

还有频率响应也很关键。

简单说，就是从低音到高音，各种声音都能很好地表现出来。

不能只有高音很响亮，低音却听不到，或者反过来。

这样我们听到的声音才会丰富、饱满，就像听一场精彩的音乐会一样。

另外，声音的稳定性也不能忽视。

不能一会儿声音大，一会儿声音小，或者一会儿有杂音，一会儿又很清晰。

扩声系统要能够稳定地工作，给我们提供持续、可靠的声音效果。

再来说说回声和混响。

如果室内有太多的回声和混响，声音就会变得很混乱，听不清楚。

所以要控制好这些，让声音听起来干净、利落。

对于不同的场所，室内扩声的标准也会有所不同。

比如在学校的礼堂，主要是用于演讲和演出，声音要清晰、响亮，让后排的同学也能听得清楚；在电影院里，声音要能营造出逼真的效果，让观众有身临其境的感觉；而在歌舞厅，声音要有动感和活力，能带动大家的情绪。

要达到这些标准，可不是一件容易的事。
