化工原理精馏习题课图文稿

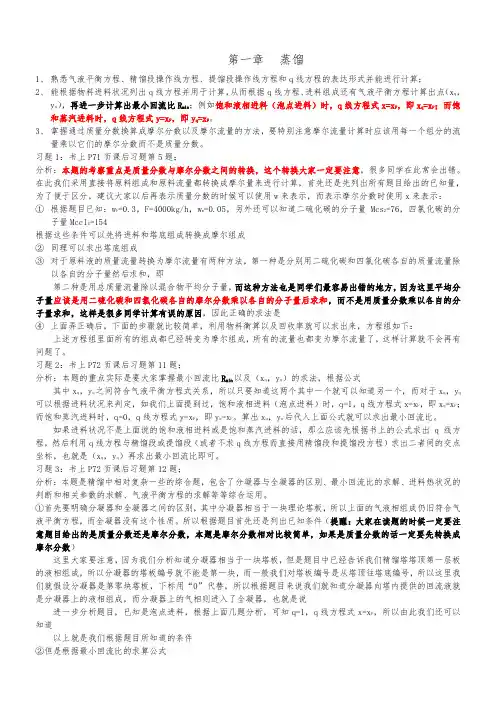

第一章蒸馏1、熟悉气液平衡方程、精馏段操作线方程、提馏段操作线方程和q线方程的表达形式并能进行计算；2、能根据物料进料状况列出q线方程并用于计算，从而根据q线方程、进料组成还有气液平衡方程计算出点（x q，y q），再进一步计算出最小回流比R min；例如饱和液相进料（泡点进料）时，q线方程式x=x F，即x q=x F；而饱和蒸汽进料时，q线方程式y=x F，即y q=x F。

3、掌握通过质量分数换算成摩尔分数以及摩尔流量的方法，要特别注意摩尔流量计算时应该用每一个组分的流量乘以它们的摩尔分数而不是质量分数。

习题1：书上P71页课后习题第5题；分析：本题的考察重点是质量分数与摩尔分数之间的转换，这个转换大家一定要注意，很多同学在此常会出错。

在此我们采用直接将原料组成和原料流量都转换成摩尔量来进行计算，首先还是先列出所有题目给出的已知量，①子量②③子量④问题了。

习题2其中x q，y qx q=x F；q线方程，习题3液平衡方程，而全凝器没有这个性质。

所以根据题目首先还是列出已知条件（提醒：大家在读题的时候一定要注意题目给出的是质量分数还是摩尔分数，本题是摩尔分数相对比较简单，如果是质量分数的话一定要先转换成摩尔分数）这里大家要注意，因为我们分析知道分凝器相当于一块塔板，但是题目中已经告诉我们精馏塔塔顶第一层板的液相组成，所以分凝器的塔板编号就不能是第一块，而一般我们对塔板编号是从塔顶往塔底编号，所以这里我们就假设分凝器是第零块塔板，下标用“0”代替，所以根据题目来说我们就知道分凝器向塔内提供的回流液就是分凝器上的液相组成，而分凝器上的气相则进入了全凝器，也就是说进一步分析题目，已知是泡点进料，根据上面几题分析，可知q=1，q线方程式x=x F，所以由此我们还可以知道以上就是我们根据题目所知道的条件②但是根据最小回流比的求算公式min D qq q x x R y x -=-我们可以知道要求最小回流比还缺少y q ，而要求它则必须知道气液平衡方程，然后代入x q 来求解，因此此处最重要的就是求出气液平衡方程，即：这样实际上就是要求相对挥发度α，因此必须找到某一块塔板上符合气液平衡的气液相组成数据代进这个方程就可以，而从上面分析我们就知道，分凝器上的数据恰好符合这一要求，所以把分凝器的数据（x 0，y 0）代入就可以求出α，也就是然后把0.5q x =代入上面气液平衡方程求出y q ，再代入最小回流比方程就可以求出最小回流比了。

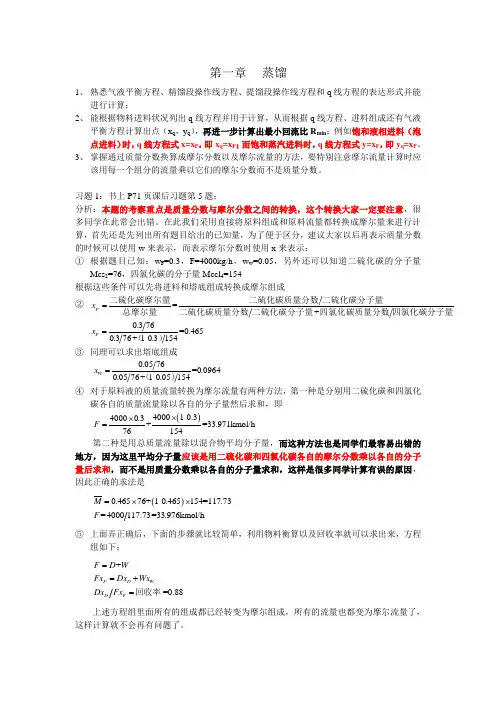

第一章 蒸馏1、 熟悉气液平衡方程、精馏段操作线方程、提馏段操作线方程和q 线方程的表达形式并能进行计算；2、 能根据物料进料状况列出q 线方程并用于计算，从而根据q 线方程、进料组成还有气液平衡方程计算出点（x q ，y q ），再进一步计算出最小回流比R min ；例如饱和液相进料（泡点进料）时，q 线方程式x=x F ，即x q =x F ；而饱和蒸汽进料时，q 线方程式y=x F ，即y q =x F 。

3、 掌握通过质量分数换算成摩尔分数以及摩尔流量的方法，要特别注意摩尔流量计算时应该用每一个组分的流量乘以它们的摩尔分数而不是质量分数。

习题1：书上P71页课后习题第5题；分析：本题的考察重点是质量分数与摩尔分数之间的转换，这个转换大家一定要注意，很多同学在此常会出错。

在此我们采用直接将原料组成和原料流量都转换成摩尔量来进行计算，首先还是先列出所有题目给出的已知量，为了便于区分，建议大家以后再表示质量分数的时候可以使用w 来表示，而表示摩尔分数时使用x 来表示：① 根据题目已知：w F =0.3，F=4000kg/h ，w w =0.05，另外还可以知道二硫化碳的分子量Mcs 2=76，四氯化碳的分子量Mccl 4=154根据这些条件可以先将进料和塔底组成转换成摩尔组成② =+F x =二硫化碳摩尔量二硫化碳质量分数二硫化碳分子量总摩尔量二硫化碳质量分数二硫化碳分子量四氯化碳质量分数四氯化碳分子量0376=0.4650376+1-03154F x =..（.） ③ 同理可以求出塔底组成00576=0.096400576+1-005154W x =..（.） ④ 对于原料液的质量流量转换为摩尔流量有两种方法，第一种是分别用二硫化碳和四氯化碳各自的质量流量除以各自的分子量然后求和，即()40001-0.340000.3+=33.971kmol/h 76154F ⨯⨯=第二种是用总质量流量除以混合物平均分子量，而这种方法也是同学们最容易出错的地方，因为这里平均分子量应该是用二硫化碳和四氯化碳各自的摩尔分数乘以各自的分子量后求和，而不是用质量分数乘以各自的分子量求和，这样是很多同学计算有误的原因，因此正确的求法是 ()0.46576+1-0.465154=117.73=4000117.73=33.976kmol/h M F =⨯⨯⑤ 上面弄正确后，下面的步骤就比较简单，利用物料衡算以及回收率就可以求出来，方程组如下：+=0.88F D WD F F D WFx Dx Wx Dx Fx ==+=回收率上述方程组里面所有的组成都已经转变为摩尔组成，所有的流量也都变为摩尔流量了，这样计算就不会再有问题了。

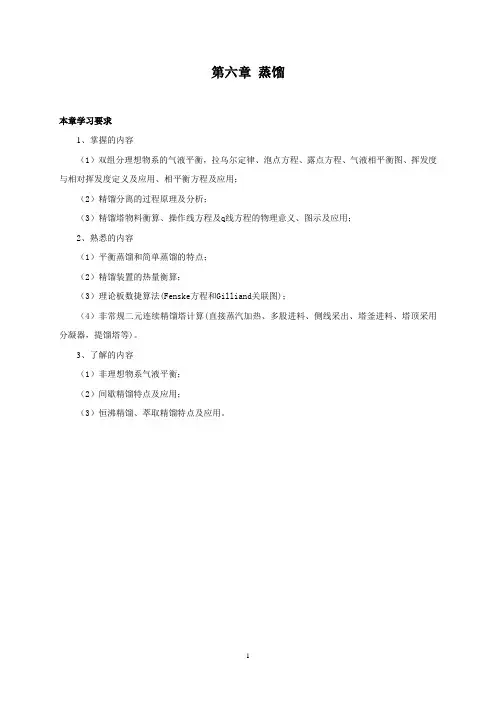

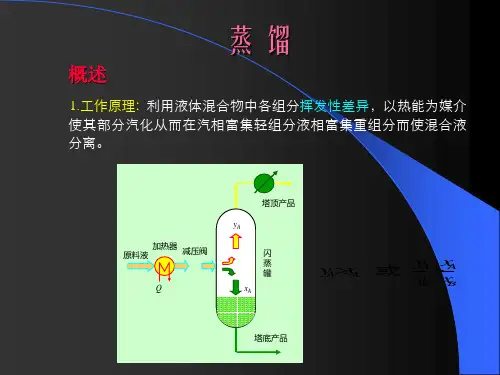

第六章蒸馏本章学习要求1、掌握的内容（1）双组分理想物系的气液平衡，拉乌尔定律、泡点方程、露点方程、气液相平衡图、挥发度与相对挥发度定义及应用、相平衡方程及应用；（2）精馏分离的过程原理及分析；（3）精馏塔物料衡算、操作线方程及q线方程的物理意义、图示及应用；2、熟悉的内容（1）平衡蒸馏和简单蒸馏的特点；（2）精馏装置的热量衡算；（3）理论板数捷算法(Fenske方程和Gilliand关联图)；（4）非常规二元连续精馏塔计算(直接蒸汽加热、多股进料、侧线采出、塔釜进料、塔顶采用分凝器，提馏塔等)。

3、了解的内容（1）非理想物系气液平衡；（2）间歇精馏特点及应用；（3）恒沸精馏、萃取精馏特点及应用。

第六章 蒸馏1．正庚烷和正辛烷在110℃时的饱和蒸气压分别为140kPa 和64.5kPa 。

试计算混合液由正庚烷0.4和正辛烷0.6（均为摩尔分数）组成时，在110℃下各组分的平衡分压、系统总压及平衡蒸气组成。

（此溶液为理想溶液） 解：409.0591.011591.07.9456kPa 7.947.3856kPa 7.386.05.64kPa 564.0140=-=-=====+=+==⨯=⋅==⨯=⋅=A B A A B A B O B B A O A A y y P P y P P P x P P x P P2．在一连续精馏塔中分离苯－氯仿混合液，要求馏出液中轻组分含量为0.96（摩尔分数，下同）的苯。

进料量为75kmol/h ，进料中苯含量为0.45，残液中苯含量为0.1，回流比为3.0，泡点进料。

试求：（1）从冷凝器回流至塔顶的回流液量和自塔釜上升的蒸气摩尔流量；（2）写出精馏段、提馏段操作线方程。

解：物料衡算：WD F Wx Dx Fx W D F +=+=则：1.096.045.07575⨯+⨯=⨯+=W D WD联立求解得：kmol/h 52.301.096.0)1.045.0(75)(=--⨯=--=W D W F x x x x F DW=F-D=75-30.52=44.48 kmol/h（1）从冷凝器回流至塔顶的回流液量：kmol/h 56.9152.303=⨯=⋅=D R L自塔釜上生蒸汽的摩尔流量：kmol/h 1.12252.30)13()1(=⨯+=+=='D R V V （2）精馏段操作线方程：24.075.01396.0133111+=+++=+++=+n n D n n x x R x x R R y （3）提馏段操作线方程：提馏段下降液体组成：56.1667556.91=+=+='F L L0364.036.11.1221.048.441.12256.166'''1-=⨯-=-=+m m w m m x x x V W x V L y3．某连续精馏塔，泡点进料，已知操作线方程如下： 精馏段：y =0.8x +0.172 提馏段：y =1.3x -0.018试求：原料液、馏出液、釜液组成及回流比。

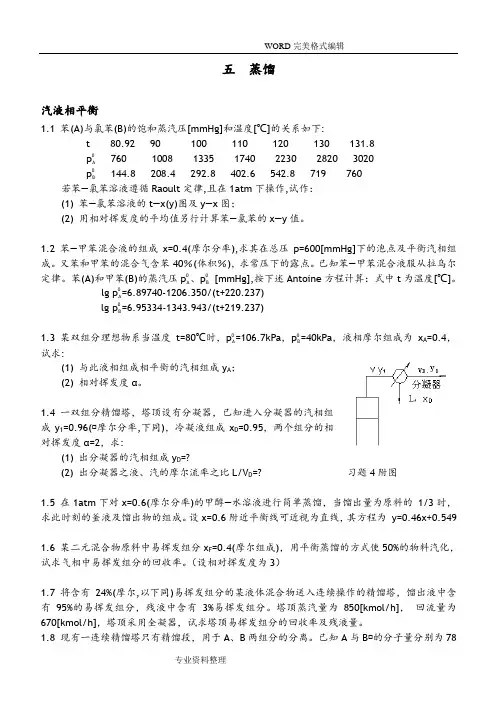

五蒸馏汽液相平衡1.1 苯(A)与氯苯(B)的饱和蒸汽压[mmHg]和温度[℃]的关系如下:t 80.92 90 100 110 120 130 131.8p0A760 1008 1335 1740 2230 2820 3020p0B144.8 208.4292.8 402.6 542.8 719 760若苯—氯苯溶液遵循Raoult定律,且在1atm下操作,试作：(1) 苯—氯苯溶液的t—x(y)图及y—x图；(2) 用相对挥发度的平均值另行计算苯—氯苯的x—y值。

1.2 苯—甲苯混合液的组成x=0.4(摩尔分率),求其在总压p=600[mmHg]下的泡点及平衡汽相组成。

又苯和甲苯的混合气含苯40％(体积％)，求常压下的露点。

已知苯—甲苯混合液服从拉乌尔定律。

苯(A)和甲苯(B)的蒸汽压p0A 、p0B[mmHg],按下述Antoine方程计算：式中t为温度[℃]。

lg p0A=6.89740-1206.350/(t+220.237)lg p0B=6.95334-1343.943/(t+219.237)1.3 某双组分理想物系当温度t=80℃时，p0A =106.7kPa，p0B=40kPa，液相摩尔组成为x A=0.4，试求:(1) 与此液相组成相平衡的汽相组成y A；(2) 相对挥发度α。

1.4 一双组分精馏塔，塔顶设有分凝器，已知进入分凝器的汽相组成y1=0.96(•摩尔分率,下同)，冷凝液组成x D=0.95，两个组分的相对挥发度α=2，求:(1) 出分凝器的汽相组成y D=?(2) 出分凝器之液、汽的摩尔流率之比L/V D=? 习题4附图1.5 在1atm下对x=0.6(摩尔分率)的甲醇—水溶液进行简单蒸馏，当馏出量为原料的1/3时，求此时刻的釜液及馏出物的组成。

设x=0.6附近平衡线可近视为直线，其方程为y=0.46x+0.5491.6 某二元混合物原料中易挥发组分x F=0.4(摩尔组成)，用平衡蒸馏的方式使50%的物料汽化，试求气相中易挥发组分的回收率。

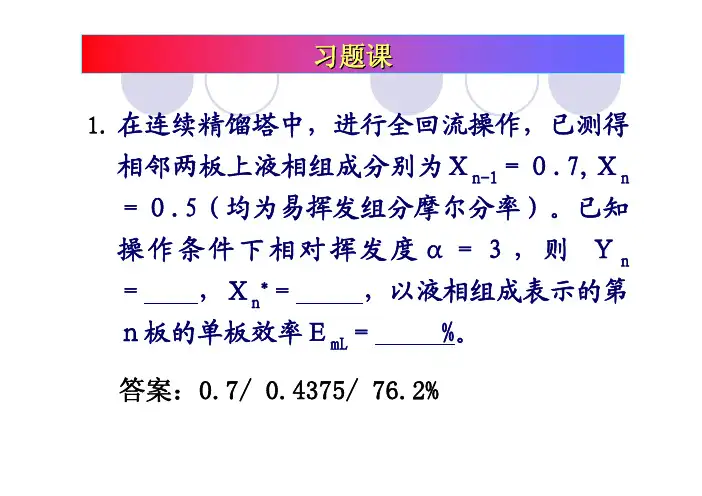

精馏习题课例题1■一分离苯、甲苯的常压精馏塔，按以下三种方式冷凝为2。

试比较：①温度t1、t2、t3的大小；②回流液浓度X LI、X L2、X L3的大小；③塔顶产品浓度X D1、X D2、X D3的大小。

将以上参数分别按顺序排列，并说明理由。

例题2■用一连续精馏塔分离苯一甲苯混合液。

进料为含苯0.4（质量分率，下同）的饱和液体，质量流率为1000kg/h。

要求苯在塔顶产品中的回收率为98%,塔底产品中含苯不超过0.014。

若塔顶采用全凝器，饱和液体回流，回流比取为最小回流比的1.25倍，塔底采用再沸器。

全塔操作条件下，苯对甲苯的平均相对挥发度为2.46,塔板的液相莫弗里（Murphree）板效率为70%,并假设塔内恒摩尔溢流和恒摩尔汽化成立。

试求：①塔顶、塔底产品的流率D、W及塔顶产品的组成X D;②从塔顶数起第二块板上汽、液相的摩尔流率各为多少；③精馏段及提馏段的操作线方程；④从塔顶数起第二块实际板上升气相的组成。

例题3■现成塔的操作因素分析：①操作中的精馏塔，将进料位置由原来的最佳位置进料向下移动几块塔板，其余操作条件均不变（包括F、X F、q、D、R），此时X D、X W将如何变化？（图1,图2,图3），回流比均②操作中的精馏塔，若进料量增大，而X F、q、R、V'不变，此时X D、X W将如何变化? 例题4■如图所示，组成为0.4的料液（摩尔分率，下同），以饱和蒸汽状态自精馏塔底部加入，塔底不设再沸器。

要求塔顶馏出物浓度X D=0.93, x w=0.21，相对挥发度a2.7。

若恒摩尔流假定成立，试求操作线方程。

若理论板数可增至无穷，且F、X F、q、D/F不变，则此时塔顶、塔底产品浓度的比为多大？F,y F解：(叽＞1,因为t 。
