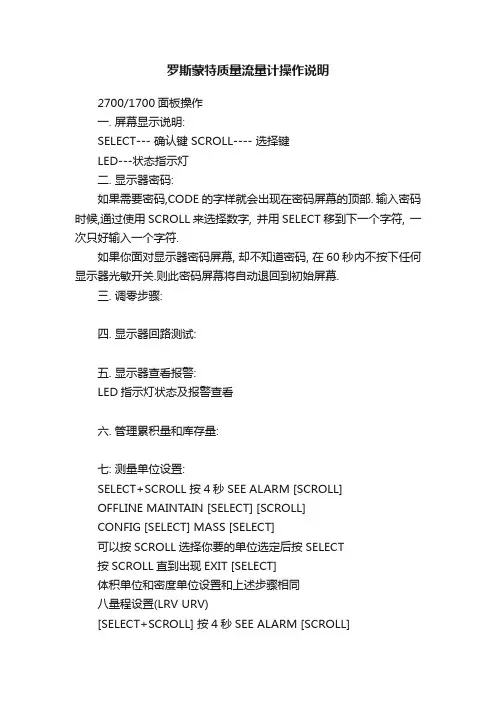

罗斯蒙特质量流量计操作说明2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键 SCROLL---- 选择键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: 报警代码和解决办法。

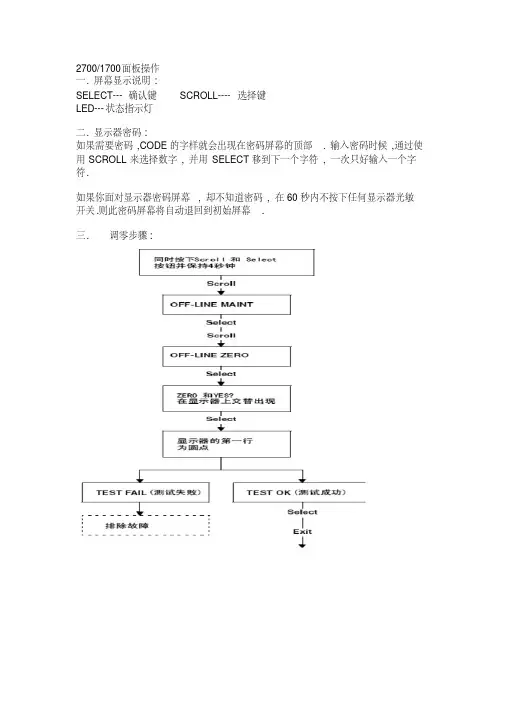

2700/1700面板操作一.屏幕显示说明：SELECT——确认键SCROLL ------- 选择键LED ---- 状态指示灯二。

显示器密码：如果需要密码，CODE的字样就会出现在密码屏幕的顶部.输入密码时候，通过使用SCROLL来选择数字，并用SELECT移到下一个字符，一次只好输入一个字符。

如果你面对显示器密码屏幕，却不知道密码，在60秒内不按下任何显示器光敏开关。

则此密码屏幕将自动退回到初始屏幕。

调零步骤:四。

显示器回路测试:TEST <>K。

则试成功》ISe-lectI1-0-CtI ScrollTEST FAIL《测困失例、五. Set MA01Set MA024 mA12 mA20 mASe eelScroll3e eel正码？二＞SelectScrollOFF-LINE SIMSelectScrollScroll1 KMzIDKHzSclent读取接受设餐的输出HPYesSst D01Set D02SelectScrollOHOFP阱I M]读取接克设备的箍出致T回路测试成功女%，人出?狂.停止历具ScrollExh检登回率接线排除输出故慎显示器查看报警：LED指示灯状态及报警查看状态指示灯的状态报警优先级魄色无报警-正常运行模式鼻电闪姆”已改正但尚未信认的状态黄色已偏认的低强度报警黄色闪探⑴未稳认的做强度报警虹笆己碉认的高强度指警红色闪峭'未询认的高强虚报警11）如果报警菜单被禁止，则无沫箱认报警,在这种情况下.状态指示LEim不再闪保工报警按照报警队列中的优先级排列，要查看队列中某指定报警：L同时按下配Ml和Select按钮，当屏幕上出现"EE ALARM'」札松开按钮“ 参阅图7-1.2 .按Select按钮,3 .如果屏幕上交替出现“AGK ALL”时，则按配FQ11按钮，4 .如果屏幕上出现"0 ALARN” ,则到第6步，5,按配ell按钮查看队列中的每个技警.要了解显示帚显示的报警代码的含义请参阅翦1QJ1幸节,6,按Scroll按钮直到解幕上出现“EXIT” ”7.按Select按祗六.管理累积量和库存量:（完整word 版）罗斯蒙特质量流量计操作说明宫动/停止所有累租值和质存量⑵进行酬重副可定翻值出现空位七：测量单位设置：SELECT+SCROLL 按 4 秒 ----- ► SEE ALARM ---- ► [SCROLL] ---- ►OFFLINE MAINTAIN -------- ► [SELECT]- ..... > [SCROLL] ----- ►CONFIG ----- ► [SELECT] ---- ► MASS ------- [SELECT] ------- ►SELECTI 如果有需求.输入密码SELECTSELECT如果有需求，输入密码SELECTSELECT复位！特定累积值⑴深部翻屏直到特定累积值可以按SCROLL选择你要的单位> 选定后按SELECT按SCROLL 直到出现EXIT ----- ► [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置（LRV URV）[SELECT+SCROLL] 按 4 矛秒/ SEE ALARM ------- ► [SCROLL] --- ►OFFLINE MAINTAIN --------- ► [SELECT^ ------ ►继续按SCROLL 直到出现MAO1[SELECT] ----------------------------- k SRC MAO1 ------ k [SELECT]MFLOW ---- ► [SELECT]----- SRC MAO1 ——[SCROLL]4 MAO1 ----- ►输入最小量程------ ►[SCROL L+SELEC T] 4 MAO1 ------- ► [SCROLL] ------ ►——20HMAO1 ----------- ►[SELECT] 输入最大量程------ ►[SELECT+SCROLL]--------------- > 20 MAO1>[SCROLL]EXIT ---- ^ 按SELECT 退出.其他量程设置和上述步骤相同。

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

¢00825-0100-47252007 年 7 月罗斯蒙特8732 / 8700系列开始步骤 1：预安装步骤 2：处理 步骤 3：安装 步骤 4：安装 （法兰式传感器）（夹持式传感器）（卫生型传感器）步骤 5：接地 步骤 6：布线 步骤7：基本组态结束罗斯蒙特 8732E 型电磁流量计系统（变送器和传感器）2© 2007 罗斯蒙特公司版权所有。

所有商标均为公司之资产。

重要声明本安装指南为罗斯蒙特 8732 型提供基本指导，不提供有关详细组态、诊断、维护、维修、故障诊断、防爆、防火或本质安全（IS ）安装等的具体指导。

更详细的说明请参考 8732 型参考手册（文件编号：00809-0100-4725）。

也可在 网站下载该手册以及本快速安装指南的电子文档。

警告不遵守这些安装指导可能会导致死亡或是严重的伤害：安装和维修说明仅供有资格的人员使用。

除了依据本操作说明外，在没有进行授权的情况下，请不要进行任何维修。

确认传感器和变送器的操作环境与相应的 FM 、CSA 或 ATEX 认证一致。

请不要将罗斯蒙特 8732 型与处于易爆环境中的非罗斯蒙特传感器相连。

警告传感器衬里在装运过程中容易受损。

不要为了提起或取得平衡而将任何东西穿过传感器。

衬里损坏将会使传感器失去效用。

为了避免可能对传感器衬里末端造成损坏，请不要使用金属或弹簧垫圈。

如果预见到会有频繁的拆卸，请小心保护衬里末端。

附在传感器末端的短管经常用于保护。

法兰螺栓紧固正确是传感器合理运转以及获得适当寿命的关键。

所有的螺栓都必须按照合理的顺序拧紧到指定的扭矩限度。

不遵守这些说明可能会导致严重损坏传感器衬里并可能需要更换传感器。

艾默生过程控制有限公司上海市浦东新区新金桥路1277号邮编：201206电话：86-21-2892 9000传真：86-21-2892 9001中国流量中心：800-8201996（免费）传真：86-21-5834 4476北京办事处北京市朝阳区雅宝路10号凯威大厦十三层邮编：100020电话：86-10-5821 1188传真：86-10-5821 1100广州办事处广州市东风中路410-41号健力宝大厦2107室邮编：510030电话：86-20-8348 6098传真：86-20-8348 6137乌鲁木齐办事处乌鲁木齐市五一路160号鸿福酒店1001室邮编：830000电话：86-991-580 2277传真：86-991-580 3377西安办事处西安市长乐西路8号金花饭店351室邮编：710032电话：86-29-8325 5563传真：86-29-8325 50762007 年 7 月罗斯蒙特8732 / 8700 系列3步骤 1：预安装在安装罗斯蒙特 8732 型电磁流量变送器前，需完成几个预安装步骤以便使安装过程更容易：•确认与您的应用程序相适合的选项及组态。

电磁流量计操作规程1.引言电磁流量计是一种应用广泛的流量测量仪器，能够准确测量多种介质的流量。

为了保证电磁流量计的正常操作和准确测量，请按照以下规程进行操作。

2.设备准备在操作电磁流量计之前，请确保以下设备已经准备齐全：- 电磁流量计主机- 电磁流量计传感器- 测量管道- 电源线和信号线- 配套软件（如有需要）3.安装和连接3.1 安装传感器根据实际测量需求，选择合适的位置安装电磁流量计传感器。

确保传感器安装垂直，并且没有任何物体阻挡。

3.2 连接电源和信号线将电源线和信号线按照正确的接线方式连接到电磁流量计主机和传感器上，确保连接牢固、不松动。

4.仪器开机按下电磁流量计主机上的电源开关按钮，待电磁流量计系统启动完毕后，进入操作界面。

5.参数设置在电磁流量计主机的操作界面上，根据实际测量需求，设置以下参数：- 流量单位：选择合适的单位，如立方米/小时、升/分钟等。

- 密度和温度补偿：如需测量液体的密度和温度，请设置相应的补偿参数。

- 输出信号类型：根据需要选择合适的输出信号类型，如模拟信号、数字信号等。

6.校准和调试6.1 确认传感器位置根据实际测量需求，确认传感器的位置是否合适。

如需要更改传感器位置，请先关闭电磁流量计系统。

6.2 零点校准在正常流量为零的情况下，按照电磁流量计主机的操作指南，进行零点校准。

确保校准过程中无干扰物进入传感器。

6.3 流量校准在已知流量的情况下，按照电磁流量计主机的操作指南，进行流量校准。

确保校准过程中测得的流量值与实际值相符。

7.实际测量7.1 打开流体介质供应根据实际需求，打开流体介质供应的阀门，使介质开始流动。

7.2 观察测量结果在电磁流量计主机的操作界面上，观察测量结果。

记录并保存数据，以备后续分析。

8.维护和保养8.1 定期清洁定期检查电磁流量计传感器是否有积尘或污垢，如有需要，请使用柔软的布或海绵进行清洁。

8.2 定期校准根据使用情况和要求，定期进行零点校准和流量校准，确保测量的准确性。

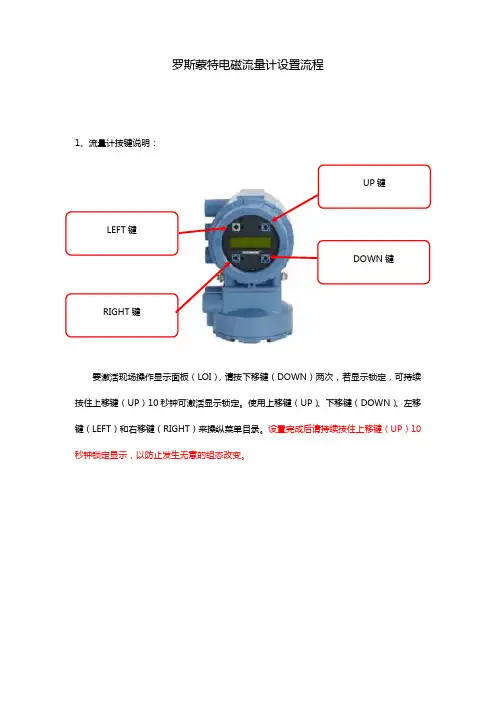

罗斯蒙特电磁流量计设置流程1、流量计按键说明：UP键LEFT键DOWN键RIGHT键要激活现场操作显示面板（LOI），请按下移键（DOWN）两次，若显示锁定，可持续按住上移键（UP）10秒钟可激活显示锁定。

使用上移键（UP）、下移键（DOWN）、左移键（LEFT）和右移键（RIGHT）来操纵菜单目录。

设置完成后请持续按住上移键（UP）10秒钟锁定显示，以防止发生无意的组态改变。

2、流量计参数设置：2.1流量单位设置：Basic Setup-->Flow Units-->PV Units-->“L/hr”基本设置-->流量单位-->PV单位-->“L/hr”2.1.1流量单位设置操作说明：a按下移键（DOWN）两次进入菜单，选择Basic Setup，左移键（LEFT）确认进入；b选择Flow Units；左移键（LEFT）确认进入；c选择PV Units；左移键（LEFT）确认进入；d使用上移键（UP）、下移键（DOWN），选择流量单位“L/hr”e左移键（LEFT）确认，至界面显示瞬时流量界面（初始界面），修改完成。

2.2流量上限设置：Basic Setup-->PV URV-->“100”基本设置-->PV上限-->“100”2.2.1流量上限设置操作说明：a按下移键（DOWN）两次进入菜单，选择Basic Setup，左移键（LEFT）确认进入；b选择PV URV；左移键（LEFT）确认进入；c右移键（RIGHT）及上移键（UP）、下移键（DOWN）修改数值为“100”d左移键（LEFT）确认，至界面显示瞬时流量界面（初始界面），修改完成。

2.3流量下限设置：Basic Setup-->PV LRV-->“0”基本设置-->PV下限-->“0”2.3.1流量下限设置操作说明：参考”2.2.1流量上限设置操作说明“3.现场操作显示面板菜单树：。

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

参考手册00809-0106-4444，AB 版2014 年 8 月采用第 4 版电子部件的 8732EM 型罗斯蒙特电磁流量计参考手册00809-0106-4444，AB 版扉页2014 年 8 月i一体式或分体式电磁流量计系统注意在使用本产品之前，请阅读本手册。
