一级蜗轮蜗杆减速器机械设计课程设计模板

机械设计综合课程设计报告(一级蜗轮蜗杆减速器)自查报告。

课程名称，机械设计综合课程设计。

设计题目，一级蜗轮蜗杆减速器。

一、引言。

本次机械设计综合课程设计的主题为一级蜗轮蜗杆减速器。

通过此次设计，旨在加深对蜗轮蜗杆减速器的理解，并通过实际设计与制作，提高机械设计与制造的综合能力。

二、设计目标。

1. 设计一个一级蜗轮蜗杆减速器，实现输入轴的转速减小，同时输出轴的扭矩增大的功能。

2. 通过合理的设计，使得减速器的效率尽可能高，噪声尽可能低。

3. 设计的减速器应具有一定的结构强度和刚度，以确保其正常运行和使用寿命。

三、设计过程。

1. 确定输入轴的转速和扭矩要求，根据要求选择适当的蜗轮蜗杆减速比。

2. 根据减速比，计算蜗轮和蜗杆的模数、齿数、蜗杆的导程等参数。

3. 选择合适的材料，并进行强度计算，确保减速器的结构强度满足要求。

4. 进行传动比的计算，确定蜗轮和蜗杆的几何参数。

5. 进行齿轮的绘制和装配，进行运动仿真，验证设计的合理性。

6. 进行噪声分析和优化，使得减速器的噪声尽可能低。

7. 进行效率计算，优化设计以提高减速器的效率。

四、设计结果。

1. 经过计算和仿真，设计的一级蜗轮蜗杆减速器满足了输入轴的转速减小和输出轴扭矩增大的要求。

2. 设计的减速器具有较高的结构强度和刚度，能够正常运行和使用寿命较长。

3. 经过噪声分析和优化，减速器的噪声得到了一定的降低。

4. 经过效率计算和优化，减速器的效率得到了一定的提高。

五、存在问题和改进方向。

1. 在设计过程中，对材料的选择和强度计算还需进一步优化，以提高减速器的结构强度和刚度。

2. 在噪声分析和优化中，还需进一步研究和改进，以降低减速器的噪声。

3. 在效率计算和优化中，可以进一步优化传动方式和减少能量损失，提高减速器的效率。

六、总结。

通过本次机械设计综合课程设计，我对一级蜗轮蜗杆减速器的设计和制造有了更深入的了解。

在设计过程中，我不仅学习了理论知识，还掌握了实际设计和制造的技能。

机械设计综合课程设计报告(一级蜗轮蜗杆
减速器)
自查报告。

课程名称，机械设计综合。

课程设计题目，一级蜗轮蜗杆减速器。

设计日期，2022年10月。

设计目的，通过本次课程设计，深入了解蜗轮蜗杆减速器的工作原理和设计方法，提高对机械传动的理解和应用能力，培养学生的创新能力和工程实践能力。

自查内容：
1. 理论知识掌握情况。

通过本次课程设计，我对蜗轮蜗杆减速器的工作原理、传动比的计算、零部件的选材和设计等方面有了深入的了解，并且能够
熟练运用相关的理论知识进行设计和分析。

2. 设计过程及方法。

在设计过程中，我能够合理地选择传动比，进行零部件的尺寸设计和匹配，保证蜗轮蜗杆减速器的工作效率和可靠性。

同时，我也能够灵活运用CAD等设计软件进行建模和仿真分析，提高设计效率和准确性。

3. 创新能力和工程实践能力。

在课程设计中，我能够灵活运用所学的知识，结合实际情况进行创新设计，解决实际工程问题。

同时，我也能够结合实际工程要求进行设计方案的优化和改进。

4. 报告撰写能力。

通过本次课程设计，我能够清晰地表达自己的设计思路和方法，能够将设计过程和结果进行系统化的整理和总结，形成完整的设计报告。

自查结论：
通过本次自查，我发现自己在蜗轮蜗杆减速器的设计方面取得了一定的进步，但在创新能力和工程实践能力方面还有待提高。

在今后的学习和工作中，我将继续努力，不断提高自己的专业能力，为将来的工程实践做好充分的准备。

目录一设计任务书 (1)二传动方案的拟定 (2)三电动机的选择和传动装置的运动和动力学计算 (3)四传动装置的设计 (6)五轴及轴上零件的校核计算 (11)1 蜗杆轴及其轴上零件的校核计算 (11)2 蜗轮轴及其轴上零件的校核计算 (14)六啮合条件及轴承的润滑方法、润滑机的选择 (16)七密封方式的选择 (18)八减速器的附件及其说明 (21)九设计小结 (23)十参考文献 (24)第一章．设计任务书1.1设计题目设计用于带速传输机的传动装置。

1.2工作原理及已知条件工作原理:工作传动装置如下图所示：设计数据：运输带工作拉力F=2500N运输带工作速度v=1.10m/s卷筒直径D=400mm工作条件：连续单向运转，工作时轻微冲击，灰尘较少；运输带速度允许误差±5%；一班制工作，3年大修，使用期10年(卷筒支承及卷筒与运输带间的摩擦影响在运输带工作拉力F中已考虑)。

加工条件：批量生产，中等规模机械厂，可加工7～8级齿轮。

设计工作量：1.减速器装配图1张；2.零件图1～3张；3.设计说明书1.3原始数据已知条件传送带工作拉力F(N) 传送带工作速度v（m/s）滚筒直径D（mm）参数2500 1.10 4001-电动机2、4-联轴器3-一级蜗轮蜗杆减速器5-传动滚筒6-输送带第二章. 传动方案选择2.1传动方案的选择该工作机采用的是原动机为Y系列三相笼型异步电动机，三相笼型异步电动机是一般用途的全封闭自扇冷式电动机，电压380 V，其结构简单、工作可靠、价格低廉、维护方便；另外其传动功率大，传动转矩也比较大，噪声小，在室内使用比较环保。

因为三相电动机及输送带工作时都有轻微振动，所以采用弹性联轴器能缓冲各吸振作用，以减少振动带来的不必要的机械损耗。

总而言之，此工作机属于小功率、载荷变化不大的工作机，其各部分零件的标准化程度高，设计与维护及维修成本低；结构较为简单，传动的效率比较高，适应工作条件能力强，可靠性高，能满足设计任务中要求的设计条件及环境。

单级蜗杆减速器设计说明书目录1、机械设计课程设计任务书--------------------------------（）2、机构运动简图-----------------------------------------------（）3、运动学与动力学计算--------------------------------------（）4、传动零件设计计算-----------------------------------------（）5、轴的设计及校核--------------------------------------------（）6、箱体的设计--------------------------------------------------（）7、键等相关标准的选择--------------------------------------（）8、减速器结构与润滑的概要说明--------------------------（）9、设计小结-----------------------------------------------------（）10、参考资料----------------------------------------------------（）1机械设计课程设计任务书专业班级07冶金2班学生姓名学号课题名称一级蜗杆减速器设计时间一、原始数据已知条件输送带拉力F/KN 输送带速度V/(m/s) 滚筒直径mm数据 5.5 0.8 450工作条件：两班制，连续单向运转，载荷平较稳。

环境最高温度35°C；小批量生产。

基本要求：1、转配图一张（1#图纸）2、零件图两张（输出轴、齿轮；3#图纸）2、机构运动简图13 245 61.电动机；2联轴器；3减速器；4链传动；5滚筒；6.运输带3、运动学与动力学计算3.1电动机的选择 3.1.1选择电动机的类型按工作要求和条件选取Y 系列鼠笼式三相异步电动机。

机械设计课程设计设计说明书题目设计者指导教师班级提交日期全套CAD图纸加153893706目录一、设计任务 (1)1、工作条件 (1)2、原始数据 (1)3、传动方案 (1)二、总体设计 (2)1、传动方案 (2)2、选择电机 (4)3、确定传动装置的总传动比和分配传动比 (5)4、减速器各轴转速、功率、转距的计算 (6)5、蜗轮蜗杆传动的设计 (7)6、轴的结构设计 (12)7、轴的校核 (16)8、平键联接计算 (19)9、滚动轴承校核 (20)10、润滑设计 (21)11、箱体及附件的设计 (22)三、设计心得与体会 (23)四、参考文献 (24)一设计任务1.题目F：设计一级蜗杆减速器，拉力F=7000N，速度v=0.538m/s，直径D=400mm，每天工作小时数：16小时，工作寿命：8年，工作天数（每年）：300天，2.原始数据3.传动方案项目数据运输带拉力 F（KN）7000二 总体设计1、传动方案：已经给出，如第1页附图12、选择电动机（1）选择电动机的类型：无特殊要求，电机类型通常选用Ｙ系列的三相笼型异步电动机，因其结构简单，工作可靠，价格低廉，维护方便。

（2）选择电动机的容量工作机所需功率为370.53810 3.76610001000w FV P KW KW KW ⨯⨯=== 式中g r c ηηη、、、1η分别为蜗轮蜗杆传动、一对滚动轴承、联轴器、工作机传动效率，。

取gη=0.8、r η=0.99、c η=0.99、10.95η=则312..a g r c ηηηηηη=⋅⋅=0.8×0.993×0.99×0.95×0.96=0.7电动机所需工作功率为： 3.7665.020.75wd aP P KW η===（3）确定电动机转速卷筒工作速度为6010006010000.538/min 25.71/min 400w v n r r D ππ⨯⨯⨯===⋅⋅按高等教育出版社出版的机械设计课程设计指导书表3-1，常见机械传动的主要性能推荐的传动比合理范围，一级蜗杆减速器传动比10~40,根据V 带的传动比范围2 ~4经查表按推荐的合理传动比范围，一级蜗杆减速器传动比范围为：10--80，可选择的电动机转速范围为nd=(10-80)×25.71=257.1--2056.8r/min 。

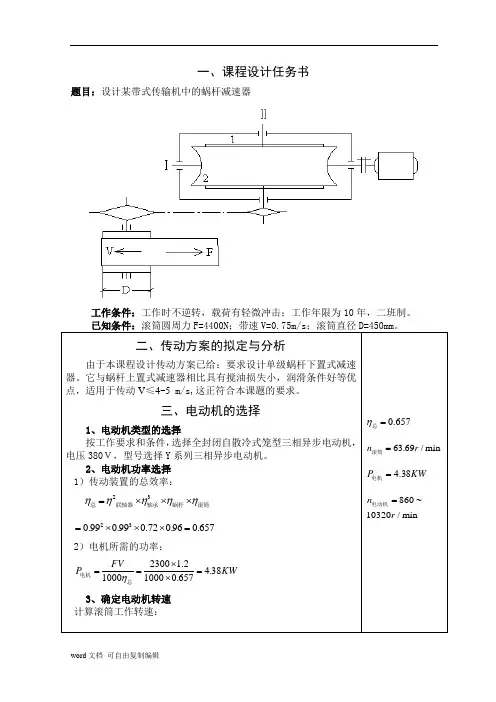

一、课程设计任务书题目：设计某带式传输机中的蜗杆减速器工作条件：工作时不逆转，载荷有轻微冲击；工作年限为10年，二班制。

已知条件：滚筒圆周力F=4400N ；带速V=0.75m/s ；滚筒直径D=450mm 。

二、传动方案的拟定与分析 由于本课程设计传动方案已给：要求设计单级蜗杆下置式减速器。

它与蜗杆上置式减速器相比具有搅油损失小，润滑条件好等优点，适用于传动V ≤4-5 m/s,这正符合本课题的要求。

三、电动机的选择1、电动机类型的选择 按工作要求和条件，选择全封闭自散冷式笼型三相异步电动机，电压380Ｖ，型号选择Y 系列三相异步电动机。

2、电动机功率选择 1）传动装置的总效率：23ηηηηη=⨯⨯⨯总蜗杆联轴器轴承滚筒230.990.990.720.960.657=⨯⨯⨯=2）电机所需的功率：2300 1.24.38100010000.657FV P KW η⨯===⨯电机总3、确定电动机转速 计算滚筒工作转速：0.657η=总63.69/minn r =滚筒4.38P KW =电机 860~10320/minn r =电动机601000601000 1.263.69/min 360V r D ηππ⨯⨯⨯===⨯滚筒按《机械设计》教材推荐的传动比合理范围，取一级蜗杆减速器传动比范围580i =减速器，则总传动比合理范围为I 总=5～80。

故电动机转速的可选范围为： (5~80)63.69318.45~5095.2/min n i n r =⨯=⨯=总电动机滚筒。

符合这一范围的同步转速有750、1000、1500和3000r/min 。

根据容量和转速，由有关手册查出有四种适用的电动机型号，因此有四种传动比方案，综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第4方案比较适合，则选n=3000r/min 。

4、确定电动机型号 根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y132S1-2。

课程设计报告课程名称：机械基础设计题目：一级蜗杆传动设计系别：机电工程系专业班级：机电设备二班学生姓名：司海强学号： 020******* 指导老师：隋冬杰设计时间： 2012年12月河南质量工程职业学院河南质量工程职业学院《机械基础》课程设计任务书目录一传动方案的拟定 (3)二电动机的选择和传动装置的运动和动力学计算 (5)三传动装置的设计 (8)四轴及轴上零件的校核计算 (12)1 蜗杆轴及其轴上零件的校核计算 (12)2 涡轮轴及其轴上零件的校核计算 (15)五轴承等相关标准件的选择 (17)六密封方式的选择 (20)七参考资料 (23)第二章. 传动方案选择及机构运动简图2.1传动方案的选择该工作机采用的是原动机为Y系列三相笼型异步电动机，三相笼型异步电动机是一般用途的全封闭自扇冷式电动机，电压380 V，其结构简单、工作可靠、价格低廉、维护方便；另外其传动功率大，传动转矩也比较大，噪声小，在室内使用比较环保。

因为三相电动机及输送带工作时都有轻微振动，所以采用弹性联轴器能缓冲各吸振作用，以减少振动带来的不必要的机械损耗。

总而言之，此工作机属于小功率、载荷变化不大的工作机，其各部分零件的标准化程度高，设计与维护及维修成本低；结构较为简单，传动的效率比较高，适应工作条件能力强，可靠性高，能满足设计任务中要求的设计条件及环境。

2.2机构运动简图电动机联轴器蜗杆减速器联轴器滚筒输送带第三章. 电动机的选择和运动参数的计算3.1电动机的选择1. 选择电动机的类型按工作要求和条件选取Y 系列一般用途全封闭自扇冷鼠笼式三相异步电动机。

2.选择电动机容量（1）工作机各传动部件的传动效率及总效率查《机械设计课程设计》表2.3各类传动、轴承及联轴器效率的概略值，减速机构使用了一对滚动球轴承，一对联轴器和单线蜗轮蜗杆机构，各机构传动效率如下：)(99.0一对滚动球轴承=η； 995.0~99.0=η联轴器； 80.0=η四线涡轮蜗杆减速机构的总效率776.0~768.022=⨯⨯=ηηηη轴承单线蜗轮蜗杆联轴器总（2）选择电动机的功率所选电动机的额定功率应该等于或稍大于工作要求的功率。
