08微电子工艺基础光刻工艺

光刻工艺流程
《光刻工艺流程》
光刻工艺是半导体制造中至关重要的一步，它通过光刻机将芯片上的图案转移到光敏材料上，从而实现对芯片表面的加工。

光刻工艺流程是一个复杂的过程，需要经过多个步骤来完成。

首先是准备工作，包括清洁硅片、涂覆光刻胶，以及对光刻胶进行预烘烤，以保证后续的光刻过程能够顺利进行。

接着是对光刻胶进行曝光，这一步需要使用光刻机来对硅片上的光刻胶进行曝光，将图案转移到光刻胶的表面。

曝光完成后，需要进行显影处理，将未曝光部分的光刻胶去除，留下需加工的图案。

接下来是进行蚀刻，将光刻胶下面的硅片层进行加工，形成所需的结构。

最后是清洗去除光刻胶残留物，以及对加工后的芯片进行质检。

光刻工艺流程中的每一个步骤都需要精密的设备和严格的操作，任何一个环节出现偏差都有可能导致芯片的质量受损。

因此，光刻工艺是半导体制造中至关重要的一环，需要经验丰富的工程师来进行调控和优化。

总的来说，光刻工艺流程是半导体制造中不可或缺的重要环节，它直接影响到芯片的性能和质量。

随着半导体技术的不断发展，光刻工艺也在不断更新和优化，以应对日益复杂的芯片结构和制造需求。

1、分立器件和集成电路区别分立元件：每个芯片只具有一种器件；集成电路：每个芯片具有各种元件。

2、平面工艺特点平面工艺是由Hoerni于1960年提出。

在这项技术中，整个半导体表面先形成一层氧化层，再借助平板印刷技术，通过刻蚀去除某些氧化层，从而形成一种窗口。

P-N结形成办法：①合金结办法A、接触加热：将一种p型小球放在一种n型半导体上，加热到小球熔融。

B、冷却：p型小球以合金形式掺入半导体底片，冷却后，小球下面形成一种再分布结晶区，这样就得到了一种pn结。

合金结缺陷：不能精确控制pn结位置。

②生长结办法半导体单晶是由掺有某种杂质（例如P型）半导体熔液中生长出来。

生长结缺陷：不适当大批量生产。

扩散结形成方式与合金结相似点：表面表露在高浓度相反类型杂质源之中与合金结区别点：不发生相变，杂质靠固态扩散进入半导体晶体内部扩散结长处扩散结结深可以精准控制。

平面工艺制作二极管基本流程：衬底制备——氧化——一次光刻（刻扩散窗口）——硼预沉积——硼再沉积——二次光刻（刻引线孔）——蒸铝——三次光刻（反刻铝电极）——P-N结特性测试3、微电子工艺特点高技术含量设备先进、技术先进。

高精度光刻图形最小线条尺寸在亚微米量级，制备介质薄膜厚度也在纳米量级，而精度更在上述尺度之上。

超纯指工艺材料方面，如衬底材料Si、Ge单晶纯度达11个9。

超净环境、操作者、工艺三个方面超净，如 VLSI在100级超净室10级超净台中制作。

大批量、低成本图形转移技术使之得以实现。

高温多数核心工艺是在高温下实现，如：热氧化、扩散、退火。

4、芯片制造四个阶段固态器件制造分为4个大阶段（粗线条）：①材料制备②晶体生长/晶圆准备③晶圆制造、芯片生成④封装晶圆制备：（1）获取多晶（2）晶体生长----制备出单晶，包括可以掺杂（元素掺杂和母金掺杂）（3）硅片制备----制备出空白硅片硅片制备工艺流程（从晶棒到空白硅片）：晶体准备（直径滚磨、晶体定向、导电类型检查和电阻率检查）→切片→研磨→化学机械抛光（CMP）→背解决→双面抛光→边沿倒角→抛光→检查→氧化或外延工艺→打包封装芯片制造基本工艺增层——光刻——掺杂——热解决5、high-k技术High—K技术是在集成电路上使用高介电常数材料技术，重要用于减少金属化物半导体（MOS）晶体管栅极泄漏电流问题。

光刻工艺步骤介绍光刻工艺是半导体芯片制造中不可或缺的一步，其目的是将芯片设计图案转移到光刻胶上，然后通过化学腐蚀或蚀刻的方式将这些图案转移到芯片表层。

下面是一个光刻工艺的详细步骤介绍：1.准备工作：首先需要清洗芯片表面，以去除表面的杂质和污染物。

清洗可以使用化学溶液或离子束清洗仪等设备。

同时，需要准备好用于光刻的基板，这通常是由硅或其他半导体材料制成的。

2.底层涂覆：将光刻胶涂覆在基板表面，胶层的厚度通常在几微米到几十微米之间。

胶液通常是由聚合物和其他添加剂组成的，可以通过旋涂、喷涂或浸涂等方法进行涂覆。

3.烘烤和预烘烤：将涂覆好的光刻胶进行烘烤和预烘烤。

这一步的目的是除去胶液中的溶剂和挥发物，使胶层更加均匀和稳定。

烘烤的温度和时间可以根据不同的胶液和工艺要求来确定。

4.掩膜对位：将掩膜和基板进行对位。

掩膜是一个透明的玻璃或石英板，上面有芯片设计的图案。

对位过程可以通过显微镜或光刻机上的对位系统来进行。

5.曝光：将掩膜下的图案通过光源进行曝光。

光源通常是由紫外线灯或激光器组成的。

曝光时间和光照强度的选择是根据胶层的特性和所需的图案分辨率来确定的。

6.感光剂固化：曝光后，光刻胶中的感光剂会发生化学反应，使胶层中的暴露部分固化。

这一步被称为光刻胶的显影，可以通过浸泡在显影剂中或使用喷雾设备来进行。

7.显影：在光刻胶上进行显影，即移去显影剂无法固化的胶层。

显影的时间和温度可以根据胶层的特性和图案的要求来确定。

显影过程通常伴随着机械搅动或超声波搅拌，以帮助显影剂的渗透和清洗。

8.硬化：为了提高图案的耐久性和稳定性，可以对显影后的芯片进行硬化处理。

硬化可以通过烘烤、紫外线照射或热处理等方法来实现。

9.检查和修复：在完成光刻工艺后，需要对光刻图案进行检查。

如果发现图案存在缺陷或错误，可以使用激光修复系统或电子束工作站等设备进行修复。

10.后处理：最后，需要对光刻胶进行去除，以准备进行下一步的制造工艺。

去除光刻胶的方法可以采用化学溶剂、等离子体蚀刻或机械刮伤等。

光刻工艺步骤介绍光刻工艺是一种重要的微电子制造技术，用于将电子芯片的图案转移至硅片上。

下面我将详细介绍光刻工艺的步骤。

第一步：准备硅片在光刻工艺开始之前，首先需要准备好硅片。

这包括清洗硅片表面以去除任何杂质，并在其表面形成一层薄的光刻胶。

光刻胶一般是由聚合物（如光刻胶），溶剂和添加剂组成的混合物。

第二步：涂覆光刻胶准备好的硅片放置在旋涂机上，然后将光刻胶涂覆在硅片表面。

旋涂机会以高速旋转硅片，使光刻胶均匀地覆盖在整个表面上。

涂覆的光刻胶会在硅片上形成一层均匀的薄膜。

第三步：预烘烤涂覆光刻胶后，硅片需要进行预烘烤。

预烘烤的目的是将光刻胶中的溶剂挥发掉，使光刻胶更加稳定。

预烘烤是在较低的温度下进行的，一般在90-100°C之间。

第四步：对准和曝光在对准和曝光步骤中，使用光刻机将芯片的图案转移到光刻胶层上。

首先，在光刻机的对准系统下，将硅片和图案的掩膜进行对准。

对准系统使用电子束或激光进行确切的对准。

一旦对准完成，光刻机会使用紫外线光源照射光刻胶。

光刻胶的激发使其发生化学反应，形成了曝光图案。

第五步：后烘烤曝光完成后，硅片需要进行后烘烤。

后烘烤的目的是将光刻胶中的曝光图案进行固化，并增强其耐久性。

后烘烤的温度和时间会根据光刻胶的类型和用途而有所不同。

第六步：显影显影是将曝光图案从光刻胶中暴露出来的步骤。

使用化学溶液将未曝光的光刻胶部分溶解掉，只留下曝光图案。

这一步骤在洗涤机中进行，确保均匀地清洗掉不需要的光刻胶部分。

第七步：清洗显影完成后，硅片需要通过化学溶液进行清洗，以去除任何剩余的光刻胶和杂质。

清洗过程往往需要使用多种溶液和机械清洗的步骤，以确保硅片表面干净。

第八步：测量和检验最后一步是对光刻结果进行测量和检验。

使用显微镜、扫描电子显微镜（SEM）等设备，检查光刻图案是否与设计要求相符。

测量和检验可以帮助确认制造过程中的任何错误或缺陷，以便及时进行修正。

1.干法氧化，湿法氧化和水汽氧化三种方式的优缺点。

20XX级《微电子工艺》复习提纲一.衬底制备1.硅单晶的制备方法。

直拉法悬浮区熔法1.硅外延多晶与单晶生长条件。

任意特左淀积温度下，存在最大淀积率，超过最大淀积率生成多晶薄膜，低于最大淀积率，生成单晶外延层。

三.薄膜制备1 •氧化干法氧化：干燥纯净氧气湿法氧化：既有纯净水蒸汽有又纯净氧气水汽氧化：纯净水蒸汽速度均匀重复性结构掩蔽性干氧慢好致密好湿氧快较好中基本满足水汽最快差疏松差2.理解氧化厚度的表达式和曲线图。

二氧化硅生长的快慢由氧化剂在二氧化硅中的扩散速度以及与硅反应速度中较慢的一个因素决左；当氧化时间很长时，抛物线规律，当氧化时间很短时，线性规律。

3.温度、气体分压、晶向、掺杂情况对氧化速率的影响。

温度：指数关系，温度越髙，氧化速率越快。

气体分压：线性关系，氧化剂分压升高，氧化速率加快晶向：(111)面键密度大于(100)而，氧化速率髙：髙温忽略。

掺杂：掺杂浓度高的氧化速率快：4.理解采用「法热氧化和掺氯措施提高栅氧层质量这个工艺。

m寧二氧化硅特恂提高氧化质量。

干法氧化中掺氯使氧化速率可提高1%$%。

四s薄膜制备2•化学气相淀积CVD1.三种常用的化学气相淀积方式，在台阶覆盖能力，呈膜质量等各方而的优缺点。

常压化学气相淀积APCVD：操作简单淀积速率快，台阶覆盖性和均匀性差低压化学气相淀积LPCVD：台阶覆盖性和均匀性好，对反应式结构要求不高，速率相对低，工作温度相对高，有气缺现象PECVD：温度低，速率高，覆盖性和均匀性好，主要方式。

2.本征SiCh，磷硅玻璃PSG,硼磷硅玻璃BPSG的特性和在集成电路中的应用。

USG：台阶覆盖好，黏附性好，击穿电压高，均匀致密：介质层，掩模(扩散和注入)，钝化层，绝缘层。

PSG：台阶覆盖更好，吸湿性强，吸收碱性离子BPSG：吸湿性强，吸收碱性离子，金属互联层还有用(具体再查书)。

3.热生长SiO2和CVD淀积SiO?膜的区别。

微电子工艺流程1. 概述微电子工艺是处理微尺寸的电子器件的制造过程，它涉及到一系列精细的工艺步骤。

在本文档中，我们将介绍微电子工艺的基本流程，包括光刻、沉积、腐蚀、离子注入等关键步骤。

了解微电子工艺流程的基本原理和步骤对于微电子设备的制造和理解至关重要。

2. 光刻光刻是微电子工艺中的关键步骤之一，用于在半导体材料上定义图案和结构。

下面是光刻的基本流程：1.准备基片：首先，选择合适的半导体材料作为基片，并进行清洗和处理，以确保表面的纯洁度和平坦度。

2.胶涂覆：将光刻胶涂覆在基片表面上，利用旋涂机或涂覆机来均匀地涂布光刻胶。

3.预烘烤：将涂覆了光刻胶的基片放入烘箱中进行预烘烤，以去除胶液中的溶剂和气泡。

4.对准与曝光：使用光刻机将掩膜对准和曝光到光刻胶表面，通过可见光或紫外光刺激光刻胶，形成所需图案。

5.显影：将曝光后的光刻胶基片浸泡在显影液中，显影液会将未曝光部分的光刻胶溶解掉，形成所需的图案。

6.后烘烤：将显影后的光刻胶基片进行后烘烤，以去除残留的显影液和增强光刻胶的附着力。

7.清洗：使用溶剂将光刻胶残留物彻底清洗干净，以保证基片表面的纯净度。

3. 沉积沉积是微电子工艺中另一个重要的步骤，用于在基片上沉积薄膜材料。

以下是典型的沉积过程：1.基片准备：与光刻类似，首先需要准备基片，并确保表面的平整度和清洁度。

2.选择沉积方法：根据需要沉积的材料和要求，选择合适的沉积方法，包括化学气相沉积（CVD）、物理气相沉积（PVD）等。

3.沉积薄膜：将基片放入沉积室中，并通过提供适当的气体或蒸发源来沉积所需的薄膜材料。

4.监控和控制：在沉积过程中，通过监控和调整沉积速率、温度和气体浓度等参数，以确保薄膜的质量和厚度符合要求。

5.结束和清洗：当沉积达到预定的厚度后，停止供气或蒸发，将基片取出并清洗，以去除表面的残留物。

4. 腐蚀腐蚀是微电子工艺中的一种重要的加工方法，用于去除或改变薄膜或基片的部分区域。

以下是典型的腐蚀流程：1.基片准备：与前面的过程类似，准备基片并确保表面的清洁和平整。

光刻工艺是半导体制造中最为重要的工艺步骤之一。

主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。

光刻的成本约为整个硅片制造工艺的1/3，耗费时间约占整个硅片工艺的40～60%。

光刻机是生产线上最贵的机台，5～15百万美元/台。

主要是贵在成像系统（由15～20个直径为200～300mm的透镜组成）和定位系统（定位精度小于10nm）。

其折旧速度非常快，大约3～9万人民币/天，所以也称之为印钞机。

光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning ) 光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。

光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。

1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。

2、涂底（Priming)方法：a、气相成底膜的热板涂底。

HMDS蒸汽淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染； b、旋转涂底。

缺点：颗粒污染、涂底不均匀、HMDS用量大。

目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。

3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。

硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。

低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。

光刻印刷工艺光刻印刷工艺是一种用于制作微电子器件的重要工艺。

它在集成电路、光学元件、平板显示器等领域具有广泛的应用。

光刻印刷工艺通过光敏感材料的化学反应和光的干涉效应来实现图形的转移和制备。

在光刻印刷工艺中，首先需要准备一块光刻胶覆盖的基板。

这个基板通常是硅片或玻璃基板，上面覆盖着一层光刻胶。

光刻胶是一种敏感于紫外光或电子束的聚合物材料，通过对光刻胶进行曝光和显影，可以在基板上形成所需的图形。

在曝光过程中，使用曝光机将掩膜对准光刻胶覆盖的基板，并通过紫外光或电子束照射，使光刻胶的化学结构发生变化。

光刻胶的曝光过程会根据掩膜上的图形模式，在光刻胶上形成暗区和亮区。

接下来是显影过程，将曝光后的光刻胶进行显影，使光刻胶中的暗区或亮区消失，从而形成所需的图形。

显影可以使用化学液体，通过溶解或反应的方式将暗区或亮区的光刻胶去除。

显影后，基板上就形成了所需的图形。

光刻印刷工艺的关键在于掩膜的制备。

掩膜是一种光刻胶的模板，上面有所需的图形。

掩膜制备可以使用光刻机或电子束曝光机，通过特定的曝光和显影工艺，在掩膜上形成所需的图形。

掩膜的制备需要高分辨率和高精度的设备，以确保光刻胶在基板上形成准确的图形。

光刻印刷工艺的应用十分广泛。

在集成电路制造中，光刻印刷工艺被用于制备电路图形、电路层间的连接孔等。

在光学元件制造中，光刻印刷工艺被用于制备光栅、光波导等。

在平板显示器制造中，光刻印刷工艺被用于制备液晶显示层、触摸屏等。

光刻印刷工艺的发展离不开光刻胶的进步。

随着微电子器件尺寸的不断缩小，对光刻胶的分辨率和精度要求也越来越高。

目前，已经有一些新型的光刻胶被开发出来，具有更高的分辨率和更好的显影性能。

总的来说，光刻印刷工艺是一种重要的微电子器件制备工艺。

它通过光的干涉效应和光刻胶的化学反应，实现图形的转移和制备。

光刻印刷工艺在集成电路、光学元件、平板显示器等领域具有广泛的应用。

随着微电子器件尺寸的不断缩小，光刻印刷工艺也在不断发展，以满足对更高分辨率和更高精度的需求。

微电子工艺流程
《微电子工艺流程》
微电子工艺流程是指将微电子器件制作所需的相关工艺步骤以及技术流程。

随着科技的不断进步，微电子器件的制作工艺也得到了不断的改进和完善。

微电子器件包括微处理器、集成电路、传感器等，它们在现代社会中发挥着越来越重要的作用。

首先，微电子工艺流程是以硅片为基础材料的。

在制作微电子器件时，首先需要准备一块高纯度的硅片，然后在硅片表面通过一系列的工艺步骤来形成各种器件的结构。

这些工艺步骤包括沉积、蚀刻、光刻以及离子注入等，通过这些步骤能够在硅片表面形成各种器件的结构。

其次，微电子工艺流程需要精密的设备和工艺技术。

在微电子器件的制作过程中，需要使用各种高精度的设备和工艺技术。

比如，在光刻工艺中，需要使用光刻机来将图案投射到硅片上，而这些光刻机需要具有极高的分辨率和对准精度。

另外，在蚀刻工艺中，需要使用离子束蚀刻机来精确地去除硅片表面的材料，这也需要设备具有高精度和稳定的性能。

最后，微电子工艺流程是一个复杂而又精密的过程。

在微电子器件的制作过程中，需要严格控制各种工艺参数，比如温度、压力、时间等，以确保器件的性能和稳定性。

同时，还需要进行严格的质量控制和检测，以确保制造出来的器件符合相关标准和规范。

总之，微电子工艺流程是一个高度复杂和精细的过程，它需要集成各种工艺步骤和技术手段，以制作出符合要求的微电子器件。

随着科技的不断进步，微电子工艺流程也在不断地完善和改进，以满足社会对微电子器件的需求。

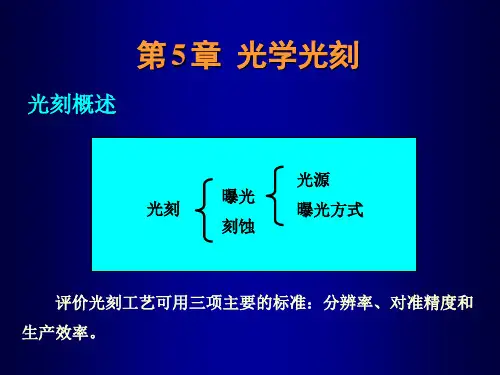

光刻的基本原理1. 光刻技术概述光刻（photolithography）是一种在微电子制造工艺中广泛应用的技术，用于将电路图案转移至硅片上。

它是一种光影刻蚀技术，通过使用特殊的光刻胶和掩膜来实现。

2. 光刻的基本步骤光刻的基本步骤包括掩膜制备、光刻胶涂布、曝光、显影和刻蚀等步骤。

2.1 掩膜制备掩膜是光刻中的一种重要工具，它由透明光刻胶和不透明掩膜板组成。

掩膜板的图案决定了最终在硅片上形成的电路。

2.2 光刻胶涂布在光刻过程中，需要将光刻胶均匀涂布在硅片上。

涂布需要控制好厚度，并保持均匀性。

2.3 曝光曝光是将掩膜上的图案转移到光刻胶层的过程。

曝光时，光源会将光刻胶层中的敏化剂激活，使其变得可显影。

2.4 显影显影是将曝光后的光刻胶层中未被曝光的部分去除，从而显现出所需图案的过程。

显影液会溶解未暴露于光的区域，使其变为可刻蚀的区域。

2.5 刻蚀刻蚀是将显影后的光刻胶层外的材料去除的过程。

通过刻蚀，可以形成所需的电路图案。

3. 光刻的基本原理光刻的基本原理可以分为光学透射原理和化学反应原理两个方面。

3.1 光学透射原理光学透射原理是光刻的基础，也是光刻胶和掩膜的关键。

光刻胶对于不同波长的光有不同的吸收特性，而掩膜上的图案会通过光刻胶的吸收和透射来形成图案。

当掩膜上的图案被光照射时，光刻胶中的敏化剂会被激活，从而改变光刻胶的溶解性质。

3.2 化学反应原理化学反应原理是光刻胶显影和刻蚀的基础。

在显影过程中，显影液与光刻胶表面的未暴露区域发生化学反应，使其溶解。

而在刻蚀过程中，刻蚀液与未被光刻胶保护的硅片表面或者下一层材料发生化学反应，使其被去除。

4. 光刻的影响因素光刻的效果受到多个因素的影响，主要包括曝光能量、曝光时间、光刻胶厚度、显影液浓度等因素。

4.1 曝光能量和曝光时间曝光能量和曝光时间决定了光刻胶的显影深度，对图案的清晰度和精度有重要影响。

4.2 光刻胶厚度光刻胶厚度会影响曝光和显影的效果，太厚会导致曝光不足，太薄则可能导致显影不均匀。

微电子工艺基本流程英文回答：The basic process flow of microelectronic fabrication involves several key steps. These steps are essential in creating integrated circuits and other microelectronic devices. Let's take a look at the basic process flow:1. Substrate Preparation: The first step in the process is to prepare the substrate. This typically involves cleaning and polishing the substrate material, such as silicon or gallium arsenide, to remove any impurities and create a smooth surface.2. Deposition: Once the substrate is prepared, various thin films are deposited onto the surface. This can be done through techniques such as physical vapor deposition (PVD) or chemical vapor deposition (CVD). The purpose of deposition is to create layers of materials with specific properties, such as conductive or insulating layers.3. Lithography: After deposition, a layer ofphotoresist is applied to the surface. The photoresist is then exposed to a pattern of light, using a mask, which causes a chemical change in the resist. This patterntransfer step is crucial for defining the desired circuit pattern onto the substrate.4. Etching: The exposed areas of the resist are removed, leaving behind a patterned resist layer. The substrate is then subjected to an etching process, which selectively removes the exposed areas of the thin films. This step is used to create features, such as trenches or vias, in the thin film layers.5. Doping: In order to create regions of different electrical properties, the substrate may undergo a doping process. This involves introducing impurities, such asboron or phosphorus, into specific areas of the substrate. Doping is crucial for creating regions with different conductivity, such as p-type or n-type regions.6. Metallization: Once the desired features andelectrical properties are achieved, a layer of metal is deposited onto the substrate. This metal layer is used to interconnect different components of the circuit andprovide electrical contact.7. Packaging: The final step in the process is the packaging of the microelectronic device. This involves encapsulating the device in a protective material, such as plastic or ceramic, and connecting it to external leads or connectors.中文回答：微电子制造的基本流程包括几个关键步骤。

微电子技术中的光刻工艺是什么？在当今科技飞速发展的时代，微电子技术无疑是推动社会进步的关键力量之一。

而在微电子技术的众多环节中，光刻工艺占据着至关重要的地位。

那么，光刻工艺究竟是什么呢？要理解光刻工艺，我们首先得从微电子技术说起。

微电子技术，简单来说，就是使电子元器件和由它们组成的电子设备微型化的技术。

这其中包括了集成电路的设计、制造、封装等多个环节，而光刻工艺就是集成电路制造过程中的核心步骤之一。

光刻工艺的基本原理，就像是在微观世界里进行精细的“雕刻”。

想象一下，我们有一块平整的“基板”，类似于一张白纸，我们需要在这张白纸上精确地画出我们想要的图案。

在光刻工艺中，这个“图案”就是集成电路中各种电子元件的布局和连接线路。

具体的操作过程是这样的：首先，我们需要在基板上涂上一层叫做“光刻胶”的物质。

这层光刻胶就像是我们绘画时的画布，它对特定波长的光线非常敏感。

接下来，我们会使用一种叫做“光刻机”的设备，它能发出特定波长的光线，通过一系列复杂的光学系统，将预先设计好的集成电路图案投射到涂有光刻胶的基板上。

被光线照射到的光刻胶会发生化学变化，而没有被照射到的部分则保持不变。

然后，通过一系列的化学处理步骤，比如显影、蚀刻等，把被光线改变了性质的光刻胶部分去除掉，或者把没有光刻胶保护的基板部分蚀刻掉，从而在基板上留下我们所需要的图案。

这个图案就是集成电路的一部分，经过多次重复这样的光刻过程，就可以在基板上制造出完整的集成电路。

光刻工艺的精度对于集成电路的性能和集成度有着决定性的影响。

随着科技的不断进步，集成电路的集成度越来越高，这就要求光刻工艺能够实现更小的线宽和更高的分辨率。

在实际的光刻过程中，有很多因素会影响光刻工艺的精度和质量。

比如光刻机的性能、光刻胶的特性、曝光的时间和强度、环境的温度和湿度等等。

为了保证光刻工艺的稳定性和可靠性，工程师们需要对这些因素进行严格的控制和优化。

光刻机是光刻工艺中最为关键的设备之一。

简述光刻工艺的基本流程光刻工艺是一种制造微电子器件的关键工艺，其基本流程包括掩膜制备、光刻涂覆、曝光、显影和清洗等步骤。

首先，掩膜制备是光刻工艺的第一步。

在制造出所需的电路图之后，需要将电路图转换成光刻掩膜。

掩膜通常由二氧化硅或是金属等材料制成，这些材料对光的反应特性和刻蚀性能有相对明显的区别。

其次，将制作好的掩膜安装在光刻装置上，并进行光刻涂覆。

光刻涂覆是将光刻胶涂覆在待加工的衬底上的过程。

首先清洗待加工衬底的表面，然后将光刻胶倒入光刻涂覆装置中，并通过旋转或舀取的方式将光刻胶均匀覆盖在衬底上。

光刻胶的厚度和涂覆的均匀性对于后续的曝光质量有着至关重要的影响。

接下来是曝光过程。

将光刻装置调整至曝光模式，控制所需的光刻图形，然后通过光刻装置的曝光光源对光刻胶进行照射。

曝光过程中，光刻胶受到光子能量的激发，产生化学或物理反应。

在曝光过程中，掩膜上的图形通过光刻胶转移到光刻胶层上，形成曝光图形。

曝光的目的是通过光照射将掩膜上的图形转移到光刻胶层上，形成被曝光部分和未被曝光部分。

曝光后，进行显影处理。

显影是将不固化的光刻胶溶解并去除的过程。

使用显影液对已曝光部分的光刻胶进行溶解处理，而未曝光部分的光刻胶不受影响。

显影的目的是去除不需要的光刻胶层，暴露出需要加工的衬底表面。

显影处理后，可形成所需的光刻图形，准备进行下一步的加工。

最后，进行清洗和质检。

清洗是将显影后的衬底进行清洗，去除残留的光刻胶和显影液等杂质。

清洗后的衬底需要经过严格的质检，检查光刻图形是否与预期相一致，以及是否存在缺陷或错误等问题。

如果质检通过，则可进行下一步的加工步骤；如果存在问题，则需要返回到适当的步骤进行修正。

总结来说，光刻工艺的基本流程是：掩膜制备、光刻涂覆、曝光、显影和清洗。

这一系列的步骤使得光刻工艺能够将所需的图形转移到光刻胶层上，从而实现微电子器件的制造。

光刻工艺的流程和工艺参数的选择对于制造高质量的微电子器件至关重要，因此需要在实践中进行不断探索和改进。

光刻的工艺
光刻工艺是一种重要的微细加工技术，通常用于制造集成电路和微纳米器件。

下面是光刻工艺的一般步骤：
1. 接收光刻图案设计：根据需要制造的器件，设计图案，并将其转化为数字格式。

2. 芯片表面处理：对芯片表面进行预处理，例如清洗、去除杂质等，以确保光刻的质量。

3. 底片涂覆：将光刻底片（通常为玻璃或石英材料）涂覆在芯片表面，形成光刻胶层。

4. 软对准：使用专用设备将光刻底片和芯片对准，确保图案正确布局。

5. 曝光：使用光刻机器将光刻底片上的图案投射到光刻胶层上。

这通常通过使用紫外线光源，通过掩模和透镜将光照射到芯片的特定区域。

6. 显影：将芯片浸泡在特定的化学液中，将未暴露于光的光刻胶溶解掉，从而形成所需的图案。

这需要控制显影时间和温度以确保正确的图案转移。

7. 清洗：将芯片浸泡在去离子水或其他清洗剂中，去除显影过程中产生的任何
残留物。

8. 检验：检查芯片上的图案是否按照设计要求制造，并进行必要的测量和质量控制。

以上是光刻工艺的一般步骤，具体的工艺参数和步骤可能因应用和芯片制造技术的不同而有所变化。

光刻工艺的优化和控制是集成电路制造中的关键技术之一，对于实现高精度、高性能的微纳米器件具有重要意义。

光刻工艺流程光刻工艺是指利用光刻胶和光刻机将电子设计图案转移到硅片上的一种微细制造工艺。

光刻工艺被广泛应用于集成电路制造、微电子器件制造等领域。

下面将介绍一个典型的光刻工艺流程。

光刻工艺流程主要包括：准备硅片、涂覆光刻胶、暴光、显影、蚀刻和去胶等环节。

首先，准备硅片。

硅片是光刻工艺的基础，通常是由高纯度单晶硅制成的圆片。

在制造过程中，硅片需要经过酸洗、去菌、去胶等处理，确保表面的洁净和平整。

其次，涂覆光刻胶。

光刻胶是一种覆盖在硅片表面的敏感树脂。

通过旋涂机将光刻胶均匀涂覆在硅片表面，形成一层均匀的光刻胶膜。

然后，进行暴光。

将经过电子设计的掩膜放置在光刻机上，与硅片上的光刻胶膜对齐。

然后，利用紫外光源照射在掩膜上，通过透过掩膜上的光刻图案的部分，将光刻胶进行曝光。

在曝光后，光刻胶会发生化学变化，形成暴光区域和未暴光区域。

接下来，进行显影。

显影是将暴光后的光刻胶膜中的未暴光部分溶解掉，以显示出图案。

将硅片放置在显影液中，未暴光的光刻胶会溶解掉，暴光的光刻胶会保留下来。

经过显影后，图案的形状和尺寸就会出现在光刻胶膜上。

然后，进行蚀刻。

蚀刻是将暴光后的光刻胶膜作为掩膜，将硅片表面不需要的部分进行刻蚀。

通过将硅片置于蚀刻液中，蚀刻液会将暴露在外的硅片进行化学反应，使其被蚀刻掉。

而由于光刻胶的保护，光刻胶下方的硅片不会被蚀刻。

最后，去除光刻胶。

在蚀刻后，需要将光刻胶膜从硅片上去掉。

通过化学方法或机械方法去除光刻胶。

去除光刻胶后，就得到了一个具有预定图案的硅片。

整个光刻工艺流程中，每一步都十分关键，需要严格控制各个参数。

例如，在涂覆光刻胶时，需要确保涂覆的厚度均匀；在暴光时，需要保证掩膜与硅片的对位精度；在蚀刻过程中，需要控制蚀刻液的浓度和蚀刻时间等。

总之，光刻工艺是一项十分复杂且精细的微细制造工艺，它在集成电路制造、微电子器件制造等领域发挥着重要的作用。

通过严格控制每个步骤，可以获得高精度和高质量的微细图案。
