MAX8686 电流模式同步整流PWM
MAX8686 电流模式同步整流PWM 降压调节器内置MOSFET，工
作电压范围：4.5V 至20V，可产生0.7V 至5.5V 可调输出电压，每相可提供
高达25A 的电流。
MAX8686 采用峰值电流检测模式，开关频率调节范围为300kHz 至
1MHz。
可调限流门限允许针对具体应用的负载电流进行优化。
可通过外部检流电阻限制电感电流或利用电感进行无损电流检测。
折返式限流和打嗝式限
流可降低过载或短路情况下的功耗，故障排除后可自动恢复工作。
MAX8686 即使在输出存在预偏置电压时也能够实现单调启动。
此外，还提供可调节的软启动，实现受控开启过程。
MAX8686 内置精度为1%的基准，所提供基准输入用于支持更高精度的外部基准，实现电压追踪设计(如DDR 存储器供电)。
MAX8686 可以将8 路输出并联使用，实现真正的多相模式，以提供高达200A 的输出电流。
此工作模式下，满载时器件各相的电流均衡度达到10%。
轻载时，MAX8686 支持可编程换相操作，提高系统效率。
MAX8686 的其它功能包括使能输入和用于电源排序的电源就绪(POK) 指示。
MAX8686 还具有过压闭锁保护，可在输出电压大于额定电压的120% 时开启低边MOSFET。
MAX8686 提供增强散热的40 引脚、6mm x 6mm TQFN 封装。
数字调压器工作原理
数字调压器是一种用于调整电压的电子设备，它能够将输入电压进
行调节，以获得所需的输出电压。
数字调压器的工作原理有两个主要
方面：比较和反馈控制。
数字调压器通过比较输入电压与参考电压的大小来确定输出电压的
大小。
这个比较过程是通过使用一个比较器完成的。
比较器将输入电
压和参考电压进行比较，然后产生一个输出信号，指示输入电压是大于、等于还是小于参考电压。
根据比较器的输出信号，数字调压器可以确定需要采取的调节措施。
一种常用的调节方法是使用脉宽调制（PWM）。
脉宽调制是通过控制
输出信号的脉冲宽度来实现的。
如果输入电压大于参考电压，那么输
出信号的脉冲宽度将增加；如果输入电压小于参考电压，脉冲宽度将
减小。
通过调整脉宽，数字调压器可以实现精确的输出电压控制。
为了确保输出电压的稳定性，数字调压器还使用了反馈控制。
它会
将输出电压与参考电压进行比较，并根据差异来调整脉冲宽度。
如果
输出电压偏离了参考电压，反馈控制将通过增加或减小脉冲宽度来调
整输出电压，以使其回到预定的范围内。
这个过程是连续进行的，以
确保输出电压的稳定性和准确性。
数字调压器通过比较输入电压与参考电压的大小，并利用脉宽调制
和反馈控制的方法来实现对电压的精确调节。
它在许多应用中被广泛
使用，如电源管理、工业自动化和电子设备控制等。
通过数字调压器，我们可以实现对电压的可靠和精确控制，满足各种电子系统的需求。
升压控制器原理嘿，朋友！你有没有想过，在我们日常生活中的那些小电器里，藏着好多超级神奇的小秘密呢？就像升压控制器，这东西可不得了，今天我就来给你好好唠唠它的原理，保证让你听得津津有味。
我有个朋友叫小李，他是个电子设备迷。
有一次，他拿着一个便携式的小音箱来找我，满脸疑惑地说：“你看这个小音箱，电池电压明明不高，怎么就能放出那么大声音呢？是不是有什么魔法啊？”我就笑着告诉他：“这里面可没有魔法，而是有一个很厉害的东西叫升压控制器。
”那升压控制器到底是怎么工作的呢？咱得先从基础的电压概念说起。
电压啊，就好比是水塔里的水位高度。
如果水位高，水流下来的时候就更有劲儿。
在电路里，电压高的话，电能传输起来也更猛。
但是呢，很多时候我们的电源电压比较低，就像水塔里的水位低，这时候就需要升压控制器来大展身手了。
想象一下，你有一群小蚂蚁，这些小蚂蚁就是电子。
在低电压的时候，就像小蚂蚁们力气比较小，只能慢悠悠地搬运东西。
升压控制器就像是一个超级指挥官，它有特殊的方法来让这些小蚂蚁变得超级有力气。
升压控制器里面有一个很关键的部分叫电感。
电感就像是一个储存能量的小仓库。
当电流通过电感的时候，电感就开始积攒能量，这就好比你往存钱罐里存钱一样，一点一点地存起来。
这时候，电路里还有一个开关，这个开关就像一个调皮的小精灵，不停地打开和关闭。
当开关打开的时候，电流流进电感，电感就开始愉快地存储能量；当开关关闭的时候，电感可不会轻易把能量放走，它就像一个守财奴一样，紧紧守着能量。
那这些能量怎么就变成更高的电压了呢？这时候又有一个角色登场了，那就是电容。
电容就像是一个缓冲器。
电感储存的能量会传递给电容，电容就像一个神奇的魔术师，它能把这些能量进行转化，让电压升高。
这就好比把一堆零散的小物件，经过重新组合，变成了一个超级大的物件。
我和小李一起把那个小音箱拆开了一部分，指着里面的小电路板给他看。
我对他说：“你看，这里面这些小小的元件，它们组合在一起就实现了升压的功能。

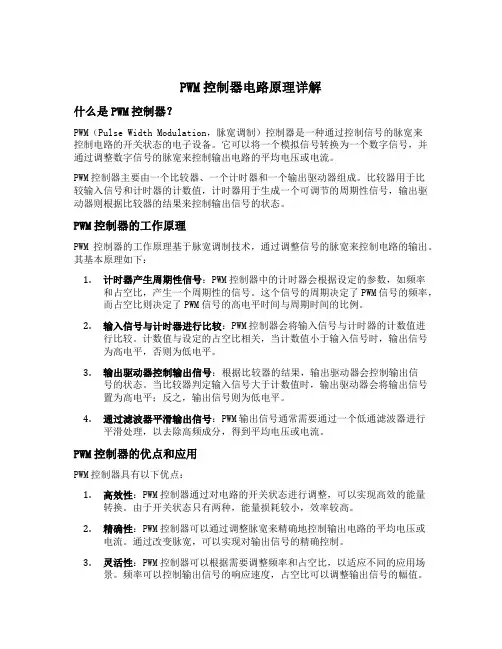

PWM控制器电路原理详解什么是PWM控制器？PWM（Pulse Width Modulation，脉宽调制）控制器是一种通过控制信号的脉宽来控制电路的开关状态的电子设备。
它可以将一个模拟信号转换为一个数字信号，并通过调整数字信号的脉宽来控制输出电路的平均电压或电流。
PWM控制器主要由一个比较器、一个计时器和一个输出驱动器组成。
比较器用于比较输入信号和计时器的计数值，计时器用于生成一个可调节的周期性信号，输出驱动器则根据比较器的结果来控制输出信号的状态。
PWM控制器的工作原理PWM控制器的工作原理基于脉宽调制技术，通过调整信号的脉宽来控制电路的输出。
其基本原理如下：1.计时器产生周期性信号：PWM控制器中的计时器会根据设定的参数，如频率和占空比，产生一个周期性的信号。
这个信号的周期决定了PWM信号的频率，而占空比则决定了PWM信号的高电平时间与周期时间的比例。
2.输入信号与计时器进行比较：PWM控制器会将输入信号与计时器的计数值进行比较。
计数值与设定的占空比相关，当计数值小于输入信号时，输出信号为高电平，否则为低电平。
3.输出驱动器控制输出信号：根据比较器的结果，输出驱动器会控制输出信号的状态。
当比较器判定输入信号大于计数值时，输出驱动器会将输出信号置为高电平；反之，输出信号则为低电平。
4.通过滤波器平滑输出信号：PWM输出信号通常需要通过一个低通滤波器进行平滑处理，以去除高频成分，得到平均电压或电流。
PWM控制器的优点和应用PWM控制器具有以下优点：1.高效性：PWM控制器通过对电路的开关状态进行调整，可以实现高效的能量转换。
由于开关状态只有两种，能量损耗较小，效率较高。
2.精确性：PWM控制器可以通过调整脉宽来精确地控制输出电路的平均电压或电流。
通过改变脉宽，可以实现对输出信号的精确控制。
3.灵活性：PWM控制器可以根据需要调整频率和占空比，以适应不同的应用场景。
频率可以控制输出信号的响应速度，占空比可以调整输出信号的幅值。
