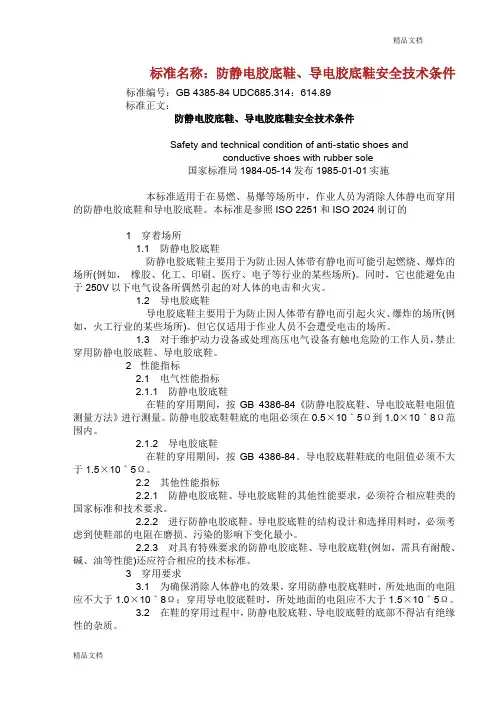

标准名称：防静电胶底鞋、导电胶底鞋安全技术条件标准编号：GB 4385-84 UDC685.314：614.89标准正文：防静电胶底鞋、导电胶底鞋安全技术条件Safety and technical condition of anti-static shoes andconductive shoes with rubber sole国家标准局1984-05-14发布1985-01-01实施本标准适用于在易燃、易爆等场所中，作业人员为消除人体静电而穿用的防静电胶底鞋和导电胶底鞋。
本标准是参照ISO 2251和ISO 2024制订的1穿着场所1.1防静电胶底鞋防静电胶底鞋主要用于为防止因人体带有静电而可能引起燃烧、爆炸的场所(例如，橡胶、化工、印刷、医疗、电子等行业的某些场所)。
同时，它也能避免由于250V以下电气设备所偶然引起的对人体的电击和火灾。
1.2导电胶底鞋导电胶底鞋主要用于为防止因人体带有静电而引起火灾、爆炸的场所(例如，火工行业的某些场所)。
但它仅适用于作业人员不会遭受电击的场所。
1.3对于维护动力设备或处理高压电气设备有触电危险的工作人员，禁止穿用防静电胶底鞋、导电胶底鞋。
2 性能指标2.1电气性能指标2.1.1防静电胶底鞋在鞋的穿用期间，按GB 4386-84《防静电胶底鞋、导电胶底鞋电阻值测量方法》进行测量。
防静电胶底鞋鞋底的电阻必须在0.5×10＾5Ω到1.0×10＾8Ω范围内。
2.1.2导电胶底鞋在鞋的穿用期间，按GB 4386-84。
导电胶底鞋鞋底的电阻值必须不大于1.5×10＾5Ω。
2.2其他性能指标2.2.1防静电胶底鞋、导电胶底鞋的其他性能要求，必须符合相应鞋类的国家标准和技术要求。
2.2.2进行防静电胶底鞋、导电胶底鞋的结构设计和选择用料时，必须考虑到使鞋部的电阻在磨损、污染的影响下变化最小。
2.2.3对具有特殊要求的防静电胶底鞋、导电胶底鞋(例如，需具有耐酸、碱、油等性能)还应符合相应的技术标准。

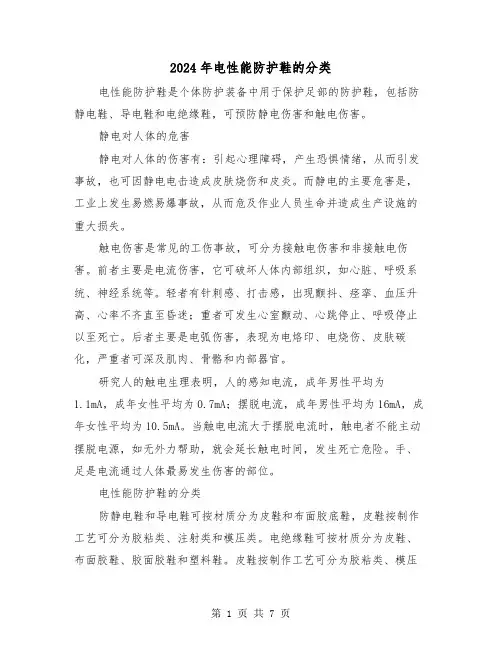

2024年电性能防护鞋的分类电性能防护鞋是个体防护装备中用于保护足部的防护鞋，包括防静电鞋、导电鞋和电绝缘鞋，可预防静电伤害和触电伤害。
静电对人体的危害静电对人体的伤害有：引起心理障碍，产生恐惧情绪，从而引发事故，也可因静电电击造成皮肤烧伤和皮炎。
而静电的主要危害是，工业上发生易燃易爆事故，从而危及作业人员生命并造成生产设施的重大损失。
触电伤害是常见的工伤事故，可分为接触电伤害和非接触电伤害。
前者主要是电流伤害，它可破坏人体内部组织，如心脏、呼吸系统、神经系统等。
轻者有针刺感、打击感，出现颤抖、痉挛、血压升高、心率不齐直至昏迷；重者可发生心室颤动、心跳停止、呼吸停止以至死亡。
后者主要是电弧伤害，表现为电烙印、电烧伤、皮肤碳化，严重者可深及肌肉、骨骼和内部器官。
研究人的触电生理表明，人的感知电流，成年男性平均为1.1mA，成年女性平均为0.7mA；摆脱电流，成年男性平均为16mA，成年女性平均为10.5mA。
当触电电流大于摆脱电流时，触电者不能主动摆脱电源，如无外力帮助，就会延长触电时间，发生死亡危险。
手、足是电流通过人体最易发生伤害的部位。
电性能防护鞋的分类防静电鞋和导电鞋可按材质分为皮鞋和布面胶底鞋，皮鞋按制作工艺可分为胶粘类、注射类和模压类。
电绝缘鞋可按材质分为皮鞋、布面胶鞋、胶面胶鞋和塑料鞋。
皮鞋按制作工艺可分为胶粘类、模压类、注射类和线缝类。
防静电鞋是既能消除人体静电积聚，又能防止250V以下电源电击的防护鞋。
导电鞋是具有良好的导电性能，可在短时间内消除人体静电积聚，只能用于没有电击危险场所的防护鞋。
电绝缘鞋是能使人的脚与带电物体绝缘，预防触电伤害的防护鞋。
电性能防护鞋的技术要求防静电鞋和导电鞋按GB4385-xx《防静电鞋、导电鞋技术要求》规定，电阻值范围分别为100k～1000M和不大于100k。
其中，皮鞋应符合GB1002-1005规定；布面胶底鞋应符合HG/T2495规定。
防静电鞋和导电鞋的主要技术性能除电气性能外，还有外底磨耗量、围条与鞋帮粘附强度、外底耐折、外底耐磨、成鞋剥离强度等标准。
防静电鞋、导电鞋技术要求GB4385—1995国家技术监督局1995—09—11批准1996—03—01实施前言本标准是根据国际标准化组织防护用品标准化技术委员会(TC94)足保护专业委员会(SC3)于1993年起草的《安全鞋、防护鞋、工作鞋规范及试验方法》(ISO／CD8782-1)中关于防静电鞋、导电鞋的要求，对国家标准GB4385—84《防静电胶底鞋、导电胶底鞋安全技术条件》和GB4386—84《防静电胶底鞋、导电胶底鞋电阻值测试方法》进行修订的。
本标准规定的防静电鞋、导电鞋的电气性能及检验方法与ISO／CD8782—I中的4．3．4和5．7～致，这是为适应国际贸易、技术和经济交流的需要。
在依据ISO／CD8782进行修订GB4385—84和GB4386—84时，鞋的物理机械性能结合我国实际情况并经实践证明可行，直接引用我国鞋类相关标准。
本标准从1996年3月1日起实施，1996年5月1日起所有生产的防静电鞋、导电鞋均应符合本标准的规定。
修订后标准版本与84年版本在内容、结构上有较大区别：修订新版本内容包括：前言1 范围2 引用标准3 产品分类4 技术要求和试验方法5 检验规则6 标志、包装、运输和贮存7 使用附录A 电阻值的测定方法(标准的附录)84年版本内容包括：引言1 穿着场所2 性能指标3 穿用要求4 鞋底的电气性能检验5 质量监督6 标志本标准从生效之日起，同时代替GB4385—84和GB4386—84。
本标准的附录A是标准的附录。
本标准由中华人民共和国劳动部提出。
本标准由全国劳动防护用品标准化技术委员会归口。
本标准起草单位：中国人民解放军总后军需装备研究所。
本标准主要起草人：胡长幸、黎钦华、甘庚辰、王宏升。
1 范围本标准规定了防静电鞋、导电鞋的产品分类、技术要求和试验要求、检验规则、标志、包装、运输、贮存和使用。
本标准适用于具有防静电性能和导电性能的各类鞋。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为标准的条文。

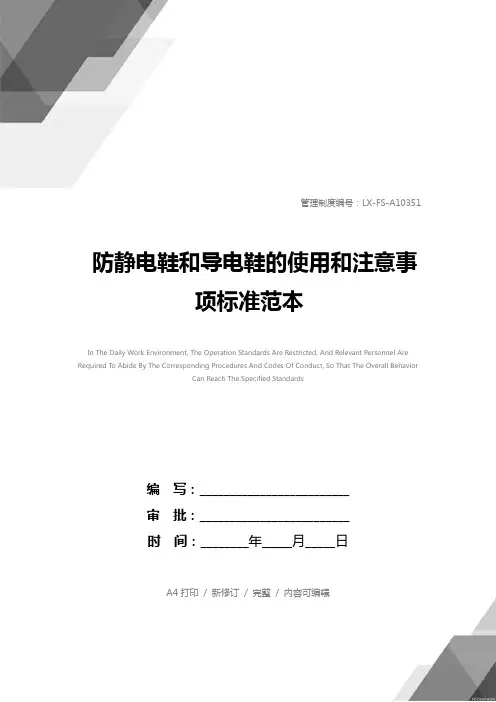

管理制度编号：LX-FS-A10351防静电鞋和导电鞋的使用和注意事项标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑防静电鞋和导电鞋的使用和注意事项标准范本使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
防静电鞋是能消除人体静电积聚又能防止250V 以下电源电击的防护鞋。
导电鞋具有良好的导电性能，可在短时间内消除人体静电积聚，只能用于没有电击危险场所的防护鞋，这是与防静电鞋的重要区别。
防静电鞋和导电鞋的各种产品应符合GB4385-1995《防静电鞋、导电鞋技术要求》的规定。
防静电鞋和导电鞋的使用和注意事项1．防静电鞋和导电鞋都有消除人体静电积聚的作用，可用于易燃易爆作业场所。
但两种不同之处是防静电鞋还可防止250V以下电源设备的电击，而导电鞋则不能用于有电击的危险场所。
2．防静电鞋虽然有防电击的作用，但禁止当绝缘鞋使用。
3．防静电鞋和导电在穿用时，不应同时穿绝缘的毛料厚袜及绝缘鞋垫。
4．使用防静电鞋的场所应是防静电的地面，使用导电鞋的场所应是能导电的地面。

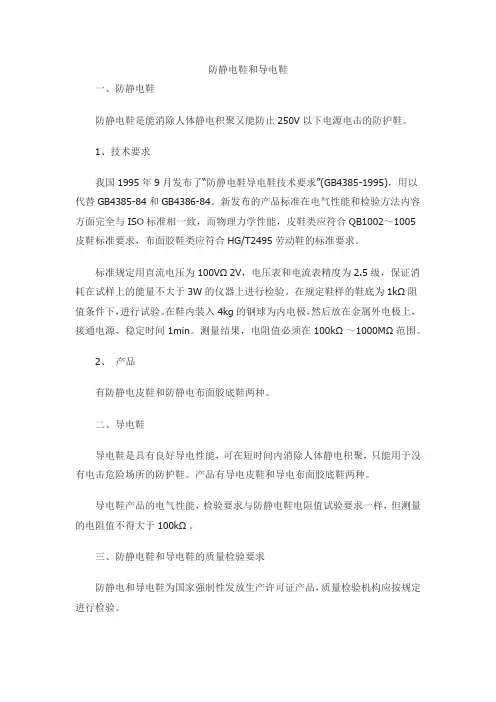

防静电鞋和导电鞋一、防静电鞋防静电鞋是能消除人体静电积聚又能防止250V以下电源电击的防护鞋。
1、技术要求我国1995年9月发布了“防静电鞋导电鞋技术要求”(GB4385-1995)，用以代替GB4385-84和GB4386-84。
新发布的产品标准在电气性能和检验方法内容方面完全与ISO标准相一致，而物理力学性能，皮鞋类应符合QB1002～1005皮鞋标准要求，布面胶鞋类应符合HG/T2495劳动鞋的标准要求。
标准规定用直流电压为100VΩ2V，电压表和电流表精度为2.5级，保证消耗在试样上的能量不大于3W的仪器上进行检验。
在规定鞋样的鞋底为1kΩ阻值条件下，进行试验。
在鞋内装入4kg的钢球为内电极，然后放在金属外电极上，接通电源，稳定时间1min。
测量结果，电阻值必须在100kΩ～1000MΩ范围。
2、产品有防静电皮鞋和防静电布面胶底鞋两种。
二、导电鞋导电鞋是具有良好导电性能，可在短时间内消除人体静电积聚，只能用于没有电击危险场所的防护鞋。
产品有导电皮鞋和导电布面胶底鞋两种。
导电鞋产品的电气性能，检验要求与防静电鞋电阻值试验要求一样，但测量的电阻值不得大于100kΩ。
三、防静电鞋和导电鞋的质量检验要求防静电和导电鞋为国家强制性发放生产许可证产品，质量检验机构应按规定进行检验。
四、防静电鞋、导电鞋和使用和注意事项1·防静电鞋和导电鞋在穿用时，不应同时穿绝缘的毛料厚袜及绝缘的鞋垫。
2·使用防静电鞋的场所应是防静电的地面，使用导电鞋的场所应是能导电的地面。
3·禁止防静电鞋当绝缘鞋使用。
4·防静电鞋应与防静电服配套使用。
5·穿用过程中，一般不超过200h应进行电阻测试一次，如果电阻值不在规定的范围内，则不能作为防静电鞋或导电鞋使用。
防静电国家标准一、国家标准(GB,GB/T,GBJ)GBJ 79-1985 工业企业通信接地设计规范GB 6951-1986 轻质油品装油安全油面电位值GB/T 电子测量仪器电磁兼容性试验规范静电放电敏感度试验GB/T 11210-1989 硫化橡胶抗静电和导电制品电阻的测定GB 12014-1989 防静电工作服GB/T 1410-1989 固体电工绝缘材料体积电阻率及表面电阻率试验方法GB 12158-1990 防止静电事故通用导则GB/T 12582-1990 液态烃类电导率测定方法 ( 精密静电计法 )GB/T 12703-1991 纺织品静电测试方法GB 13348-1992 液体石油产品静电安全规程GB/T 14288-1993 可燃气体与易燃液体蒸气最小静电点火能测定方法? GB/T 50174-1993 计算机机房设计规范GB 4385-1995 防静电鞋、导电鞋技术要求GB/T 15463-1995 静电安全名词术语GB/T 6539-1997 航空燃料与馏分燃料电导率测定法GB/T 2439-2001 硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率的测定GB/T 2887-2000 电子计算机场地通用规范GB 6950-2001 轻质油品安全静止电导率GB 4655-2003 橡胶工业静电安全规程二、国家军用标准(GJB)GJB/Z 25-1991 电子设备和设施的接地、搭接和屏蔽设计指南GJB 1649-1993 电子产品防静电放电控制大纲GJB 2527-1995 弹药防静电要求GJB 2605-1996 柔性热密封防静电阻隔材料规范GJB 3007-1997 防静电工作区技术要求GJB/Z 86-1997 静电放电防护包装手册GJB/Z 105-1998 电子产品防静电放电控制手册三、电子行业标准(SJ,SJ/T)SJ/T 10147-1991 集成电路防静电包装管SJ 20154-1992 信息技术设备静电放电敏感度试验SJ/T 10533-1994 电子设备制造防静电技术要求SJ/T 10630-1995 电子元器件制造防静电技术要求SJ/T 10694-1996 电子产品制造防静电系统测试方法SJ/T 11159-1998 地板覆盖层和装配地板静电性能的试验方法防静电相关国家标准及其它标准电子行业防静电技术资料中外标准汇编GB1410-89《固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法》GB1692-81《硫化橡胶绝缘电阻率的测定方法》西北橡胶工业制品研究所GB2439-81《导电和抗静电橡胶电阻率（系数）的测定方法》沈阳第四橡胶厂GB3684-83《运输带导电性规范和试验方法》青岛橡胶工业研究所GB4386-84《防静电胶底鞋、导电胶底鞋电阻值测量方法》北京市劳保所GB4385-84《防静电胶底鞋、导电胶底鞋安全技术条件》北京市劳保所GB4655-84《橡胶工业静电安全规程》GB6950-86《轻质油品安全静止电导率》北京市劳保所GB6539-86《轻质石油产品电导率测定法》石化研究院,北京市劳保所GB6951-86《轻质油品装油安全油面电位值》北京市劳保所GB6650-86《计算机房用活动地板技术条件》《电子测量仪器电磁兼容性试验规范静电放电敏感度试验》GB9572-88《橡胶、塑料软管和软管组合件电阻的测定》沈阳橡胶所GB10715-89《抗静电环形V带导性规定值和试验方法》GB12014-89《防静电工作服》北京市劳保所GB11210-89《硫化橡胶抗静电和导电制品电阻的测定》GB12158-90《防止静电事故通用导则》北京市劳保所GB/T 12582－90 《液态烃类电导率测定方法》石化研究院GB 12367-90 《涂装作业安全规程静电喷漆工艺安全GB/T12582-90 《液态烃类电导率测定方法（精密静电计法）》GB/T12703-91《纺织品静电性能测试方法》北京理工大学GB 13348-92 液体石油产品静电安全规程江苏省劳动保护科学技术研究所GB/T14288-93《可燃气体与易燃液体蒸汽最小静电点火能测定方法》GB 14773-93 涂装作业安全规程静电喷枪及其辅助装置安全技术条件GB/T 1447-93《塑料薄膜静电性能测试方法半衰期法》GB/T 50174-93《电子计算机房设计规范》GB/T14342-93《合成短纤维试验方法比电阻》GB/T 15463-1995 《静电安全术语》劳动部劳保所GB 15607-1995 《涂装作业安全规程粉末静电喷涂工艺安全》GB 15599-1995 《石油与石油设施雷电安全规范》GB/T15662-1995 《导电、防静电塑料体积电阻率测试方法》GB/T 15738-1995 《导电和抗静电纤维增强塑料电阻率试验方法》GB/T 16801-1997 《织物调理剂抗静电性能的测定》中国日用化学工业研究所GB/T 16906-1997 《石油罐导静电涂料电阻率测定法》中国石油化工科技装备中心GB/T 《电磁兼容试验和测量技术静电放电抗扰度试验》GJB/z 25-91《电子设备和设施的接地、搭接和屏蔽设计指南》GJB/z 《火工品试验方法电火工品静电敏感度试验》GJB/z 86-97 《静电放电防护包装手册》GJB1649-93《电子产品防静电放电控制大纲》GJB 2527-95《弹药防静电要求》GJB 2605-96 《柔性热密封防静电阻隔材料规范》GJB 3007-97 《防静电工作区技术要求》GJB/Z 105-98《电子产品防静电放电控制手册》GJB 3136-97 飞机加油用导静电橡胶软管规范GJB 2747-96 防静电缓冲包装材料通用规范GJB 108A-93 航空轮胎试验方法静负荷性能、动态模拟和导静电性能试验SJ 20154-92 《信息技术设备静电放电敏感度试验》SJ/T 10533-94《电子设备制造防静电技术要求》SJ/T 10630-95 《电子元器件制造防静电技术要求》SJ/T 11090-96 《电子工业用合成纤维防静电绸性能及试验方法》SJ/T 10147-91 《集成电路防静电包装管》SJ/T 11159《地板覆盖层和装配地板静电性能试验方法》防静电相关国家标准及其它标准SJ/T 10694-96《电子产品制造防静电系统测试方法》静电行业标准共 26 份序号标准名称编号1 防静电活动地板通用规范SJ/T 10796-20012 防静电贴面板通用规范SJ/T 11236-20013 地板覆盖层和装配地板静电性能的试验方法 SJ/T 11159-984 电子产品制造防静电系统测试方法SJ/T 10694-965 通讯设备静电防护通则 YD/T 754-19956 通信机房静电防护通则 YD/T 754-957 电子元器件制造防静电技术要求 SJ/T 10630-958 木质活动地板防火性能安全标准 DB 31/153-949 电子设备制造防静电技术要求 SJ/T 10533-9410 电子计算机机房施工及验收规范 SJ/T 30003-9311 防静电操作系统通用规范 QJ 2846-9612 信息技术设备静电放电敏感度试验SJ 20154-9213 屋顶橡胶防水材料--三元乙丙片材 HG 2402-9214 静电敏感器件使用规则 Q/W 293-9215 电子仪器和设备静电要求 QJ 2245-9216 半导体器件使用规则 QJ 2225-9217 集成电路防静电包装管 SJ/T 10147-9118 防静电安全工作台技术要求QJ 2177-9119 弹药装药装配生产防静电安全规程 WJ 1913-9020 电火工品生产防静电安全规程WJ 1912-9021 防静电操作系统技术要求 QJ 1950-9022 静电测试方法 QJ 1875-9023 电子元器件防静电要求 QJ 1693-8924 航天系统地面设施接地要求QJ 1211-8725 黑火药生产防静电安全规程WJ 1695-8726 《静电敏感器件使用规则》宣贯材料Q/W 293-92-227 防静电周转容器通用规范SJ/T11277-2002防静电技术标准汇编为了满足防静电装备行业内生产、管理、技术人员及广大用户学习和了解有关防静电技术标准的要求。

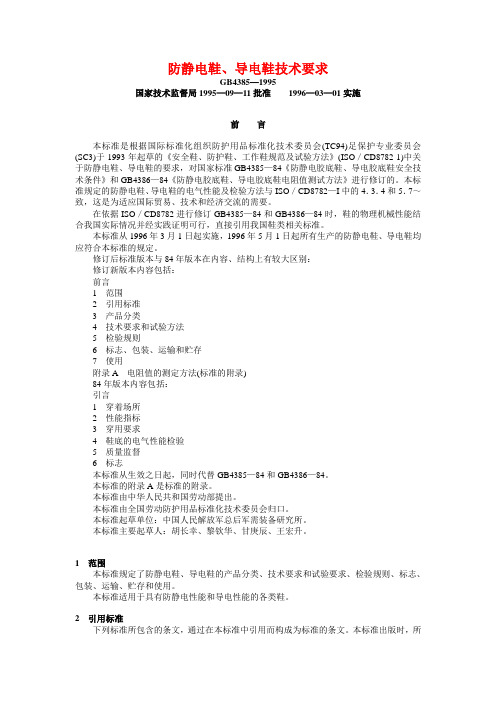

防静电鞋、导电鞋技术要求
GB4385—1995
国家技术监督局1995—09—11批准1996—03—01实施

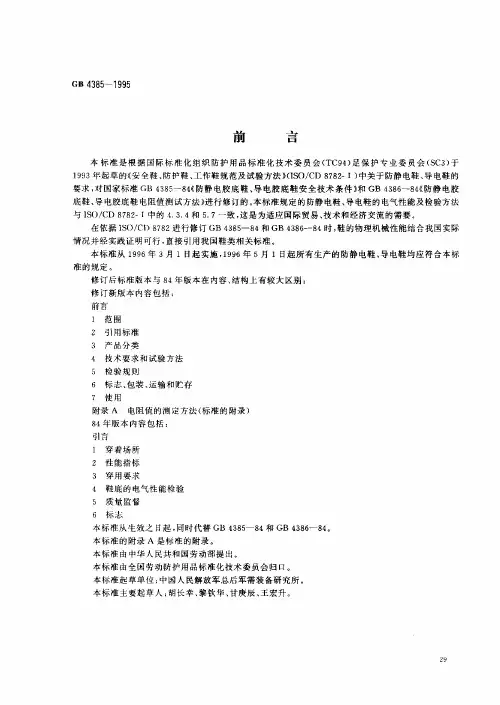

前言
本标准是根据国际标准化组织防护用品标准化技术委员会(TC94)足保护专业委员会(SC3)于1993年起草的《安全鞋、防护鞋、工作鞋规范及试验方法》(ISO／CD8782-1)中关于防静电鞋、导电鞋的要求，对国家标准GB4385—84《防静电胶底鞋、导电胶底鞋安全技术条件》和GB4386—84《防静电胶底鞋、导电胶底鞋电阻值测试方法》进行修订的。
本标准规定的防静电鞋、导电鞋的电气性能及检验方法与ISO／CD8782—I中的4．3．4和5．7～致，这是为适应国际贸易、技术和经济交流的需要。
在依据ISO／CD8782进行修订GB4385—84和GB4386—84时，鞋的物理机械性能结合我国实际情况并经实践证明可行，直接引用我国鞋类相关标准。
本标准从1996年3月1日起实施，1996年5月1日起所有生产的防静电鞋、导电鞋均应符合本标准的规定。
修订后标准版本与84年版本在内容、结构上有较大区别：
修订新版本内容包括：
前言
1 范围
2 引用标准
3 产品分类
4 技术要求和试验方法
5 检验规则
6 标志、包装、运输和贮存
7 使用
附录A 电阻值的测定方法(标准的附录)
84年版本内容包括：
引言
1 穿着场所
2 性能指标
3 穿用要求
4 鞋底的电气性能检验
5 质量监督
6 标志
本标准从生效之日起，同时代替GB4385—84和GB4386—84。
本标准的附录A是标准的附录。
本标准由中华人民共和国劳动部提出。
本标准由全国劳动防护用品标准化技术委员会归口。
本标准起草单位：中国人民解放军总后军需装备研究所。
本标准主要起草人：胡长幸、黎钦华、甘庚辰、王宏升。
1 范围
本标准规定了防静电鞋、导电鞋的产品分类、技术要求和试验要求、检验规则、标志、包装、运输、贮存和使用。
本标准适用于具有防静电性能和导电性能的各类鞋。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为标准的条文。
本标准出版时，所
示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
HG／T 2495 劳动鞋
QB 1002～1005 皮鞋
3 产品分类
3．1 防静电鞋
a)防静电皮鞋；
b)防静电布面胶底鞋。
3．2 导电鞋
a)导电皮鞋；
b)导电布面胶底鞋。
4 技术要求和试验方法
4．1 电气性能
4．1．1 防静电鞋按本标准附录A进行检验，电阻值范围为100kΩ～1000 MΩ。
4．1．2 导电鞋按本标准附录A进行检验，电阻值不在于100kΩ。
4．2 物理机械性能
4．2．1 防静电皮鞋、导电皮鞋应符合QB 1002～1005规定。
4．2．2 防静电布面胶底鞋，导电布面胶底鞋应符合HG／T 2495规定。
5 检验规则
5．1 出厂检验
由制造厂的质量检验部门负责对鞋的电气性能逐只进行检验，符合本标准4．1．1或4．1．2规定方能出厂。
5．2 型式检验
5．2．1 型式检验条件具有下列情况之一时应进行型式检验：
a)新产品或产品转厂生产的试制定型鉴定；
b)生产过程中，如结构、材料、工艺有较大改变可能影响产品性能时；
c)正常生产每半年进行一次周期性检查；
d)产品停产6个月以上恢复生产时；
e)当出厂检验结果与上次型式检验结果有较大差异时；
f)国家质量监督机构提出了进行型式检验要求时。
5．2．2 型式检验项目
5．2．2．1 防静电皮鞋、导电皮鞋型式检验项目：
a)电气性能；
b)外底耐折；
c)外底耐磨；
d)成鞋剥离强度；
e)外底橡胶硬度(邵尔A)。
5．2．2．2 防静电布面胶底鞋、导电布面胶底鞋型式检验项目：
a)电气性能；
b)围条与帮面粘附强度；
c)外底橡胶拉伸强度；
d)外底橡胶扯断伸长率；
e)外底磨耗减量；
f)外底橡胶硬度(邵尔A)。
5．2．2．3 抽样方案
由质量检验部门按GB2829中规定的一次抽样方案，从生产厂合格批中随机抽样。
判别水平、不合格分类、不合格质量水平和判定数组，防静电皮鞋和导电皮鞋按表1进行，防静
电布面胶底鞋和导电布面胶底鞋按表2进行。
6 标志、包装、运输和贮存
6．1 标志应包括以下基本内容(在鞋的外底、内底或帮面)：
a)标记鞋底“防静电”字样或“导电”字样标记；
b)标准代号应有“GB4385”标准代号；
c)检验合格印章；
d)商标；
c)鞋型鞋号。
6．2 包装
6．2．1 小包装
每双鞋和纸袋或塑料袋或纸盒包袋。
袋或盒上应有下列内容：
本标准代号、厂名厂址、产品名称、标记、鞋型鞋号、商标、使用须知、制造日期与生产批号。
6．2．2 大包装
采用箱装，封口应牢固。
箱面上应有下列内容：
本标准代号、制造厂名及地址、产品名称、规格、数量、标记、商标、制造年月日、箱号、尺寸与体积、重量、防雨水标志。
6．3 运输
在运输过程中必须有遮盖物，严禁与酸、碱类或其他腐蚀性物品放在一起。
6．4 贮存
6．4．1 场所
应存放在干燥通风的仓库中，防止霉变。
堆放离开地面、墙壁0．2m以上，离开一切发热体1 m以外。
避免与油、酸、碱类或其他腐蚀性物品接触。
6．4．2 期限
自生产日起计算，超过18个月的产品应按本标准5．2规定进行检验，符合规定要求方可销售和使用。
7 使用
a)穿用防静电鞋、导电鞋不应同时穿绝缘的毛料厚袜及绝缘的鞋垫。
使用防静电鞋的场所应是防静电地面，使用导电鞋的场所应是导电地面；
b)穿用过程中，一般不超过200 h应进行电阻测试一次。
附录A
电阻值的测定方法
(标准的附录)
A1 仪器
A1．1 试验仪器的电源能输出直流电压100 V+2 V。
测量结果能精确到5％以内，且能保证消耗在测试样品上的能量不大于3 W。
仪器的电压表、电流表精度为2．5级，量程能满足测量要求。
A1．2 内电极由总重量为4 kg，直径为5 mm的钢球组成。
且使用前必须进行防氧化处理。
A1．3 外电极为铜板。
使用前必须进行防氧化处理，并用乙醇清洗干净。
A2 测试样品的准备
A2．1 备样
用乙醇将被测鞋鞋底表面清洗干净。
用蒸馏水洗涤鞋底，并按A3．1规定的条件，使其干燥。
严禁采用会使鞋底受到腐蚀，发胀变形的有机物质进行清洗。
不应使鞋底表面受到磨损，在洗干净的鞋底上按图A1所示涂上面积为180mm×40mm的导电层，并放在A3．1规定的环境条件下晾干。
图A1 导电涂层的布置部位
A2．2 导电涂层电阻值的测量
A2．2．1 测量导电涂层电阻值的装置由三个导电金属柱组成，金属柱顶部半径为3 mm±0．2 mm。
其中两个柱子相距35 mm±0．2 mm，且用金属线相连。
第三个柱子距离另两个柱子连线的中点160 mm_+5 mm，且与另两个柱子之间绝缘。
A2．2．2 将涂好导电层的鞋，放在A2．2．1规定的金属柱上。
鞋的前掌部分放在相距35mm的两个柱子上，鞋跟部分放在第三个柱子上，必须使三个柱子都与导电涂层接触。
然后用A1．1规定的试验仪器测量前面两个柱子和第三个柱子之间的电阻，测量电路原理如图A2。
测量结果，其阻值必须小于1 kΩ。
图A2 导电涂层电阻值测量电路
1—直流电源；2—电压表；3—电流表；4—金属柱；5—绝缘支架；
6—试样(鞋内装满钢球)；7—导电涂层
A3 测试条件 A3．1 环境要求
温度：20℃±2℃； 相对温度：30％±3％。
A3．2 将试验样品在A3．1规定的环境条件下放置24 h 以上。
A3．3 如果试验不能在A3．1规定的环境内进行，则必须在试验样品移出该环境后5 min 内完成试验。
A4 测试步骤
A4．1 在试验鞋内按A1．2规定装满钢球(如果鞋帮高度不够，装不下全部导电钢球，司用绝缘材料加高鞋帮)。
将装好钢球的试验样品放在A1．3规定的外电极上，在内、外电极之间接通按A1．1规定的直流电源，时间1 min 。
测量电路原理如图A3。
A4．2 记录或算出达到规定时间后的电压值和电流值。
I
V
R
………………………………………（A1） 式中：R ——鞋的电阻值，Ω； V ——电压表读数，V ； I ——电流表读数，A 。
图A3 防静电鞋、导电鞋电阻值测量电路
1—直流电源；2—电压表；3—电流表；4—铜板；5—导电涂层；6—绝缘支架；7—内电极(导线顶端焊一片直径大于5mm的铜片置于鞋内)；8—试样(鞋内装满钢球)。
