UG10.0不能导出CAD(dwgdxf)图的解决方法

  • 格式：pdf
  • 大小：569.23 KB
  • 文档页数：4

UG10.0正式版不能导出CAD（dwg/dxf）图的解决方法UG网上及群中有网友提及，关于UG10.0正式版软件不能导出DWG/DXF－CAD 图形的问题，我在网上搜索了一下，很多人说是许可证文件及JAVA的问题，经过测试，这些说话是错误的！
一、UG10.0导出CAD图：
1、常规情况下，我们在制作完零件的二维图纸后，先执行保存；
2、很多设计师都是在UG中设计好视角，然后到CAD中进行编辑；这时就需要为其执行导出－AUTOCAD DWG/DXF格式；
3、默认情况下，我们习惯在出现如下图的设置界面后，直接对其进行完成操作！
4、在弹出的转换AUTOCAD DWG/DXF格式时，如果出现“请按任意键继续”的文字提示，那么导出的CAD图形就不成功！
二、解决的办法有：
方法一：
1.增加剖面图
2.标注
3.中心线
4.有圆形特征的模型也可以导出
5.图框模板
可以看得出上面5种方法都有一个共同的特征，就是有断开的线（类像中心线）所以得出经验：判断图纸是否能不能导出主要是取决于有没有（类像中心线）的线条，如果有就可以导出，如果没有就会失败！
我建议：最简单的解决方法就是在制图中增加一条中心线！！即可以完美导出2D图。

方法二：
在导出CAD图纸的时候，很多时候制图中已经有中心线，但是还是导出失败，上述方法一还是无法解决。

不能成功还有一个重要的原因是：在导出数据选项中，默认的是模型数据，而应当把其切换到图纸选项中！！
在此步设置完成后，就可以了完美导出了！！。

合集下载

UG10.0教程：[4]UG导出2D图纸(DWG-DXF)经验

UG10.0教程：[4]UG导出2D图纸(DWG-DXF)经验


进入文件－导出－AUTOCADDXF\DWG 文件，如 下图：（要注意选择路径）
文件导出中的各项设置，如下图：
文件在转换的过程，如下图：
找到刚Hale Waihona Puke 出的文件夹，会看到有转出的 CAD
走近她，只有她自己知道在等和她相似的某个人，这样她就不会
图形；
使用 CAD2015 打开图形，其结果如下图，到
些 UG10.0 软件转换制图教程全部完成。注意事
2D 图纸指的是零件的加工制作图纸，是给一
线生产人员加工零件所使用的！在使用 UG10.0
设计完 3D 软件后，都需要出 2D 图纸，本经验为 解决讲解 UG 导出 2D 图纸的转换经验，欢迎阅读。
绘制完一个零件图，或打开一个零件图电脑 上有 UG、CAD 等工业设计软件
打开一个模具零件，如下图：
走近她，只有她自己知道在等和她相似的某个人，这样她就不会
使用 ctrl+shift+d 进入到制图模式下：
新建一个图纸页，如下图：
点绘图窗口外的创建基本视图工具；如下
图：
选择视图的放置方式，如下图：
视图添加完成后，需要保存当前的视图；
走近她，只有她自己知道在等和她相似的某个人，这样她就不会
点保存后，弹出的对话框，点确定，如下图：
项
视图在创建完成后，一定要先保存再导出 UG10.0 教程(共 14 篇)上一篇：完全固定约束|
走近她，只有她自己知道在等和她相似的某个人，这样她就不会
下一篇：点在线串上使用经...
1ci0f6c7f ebet /
UG三维图如何导出成CAD二维图

UG三维图如何导出成CAD二维图

UG三维图如何导出成CAD二维图
大家知道UG中是三维图，CAD一般是二维图形。

那么大家知道UG三维图如何导出成CAD二维图吗?下面是店铺整理的UG三维图如何导出成CAD二维图的方法，希望能给大家解答。

UG三维图导出成CAD二维图的方法
1、在UG中将“建模”环境切换到“制图”环境。

2、新建图纸页
3、添加基本视图到图纸页，如下图所示
3、将图纸文件导出为CGM格式文件。

4、新建一个模型文件。

5、导入CGM文件
6、导出文件为DXF或DWG格式文件
7、完成导出工作，至此3D转2D工作完成。

用此方法可以较好的实现UG三维到CAD二维的转换。

SketchUp导出cad全是断线如何解决？

SketchUp导出cad全是断线如何解决？

用SketchUp做好模型后经常需要导入cad进行修改，尤其是做建筑立面的时候。

但是直接导出的dwg文件基本上都是断线，修改起来非常不方便。

那么如何处理这种情况呢？
导出dwg文件
1打开做好的SketchUp模型
2将视图调整为平行投影，并选好要导出的立面角度
3在工具栏依次选择“文件-导出-导出2D模型”，并选择dwg格式。

4调整导出样式，“显示延长线”这一条一定不要勾选
5dwg格式导出成功。

调整dwg文件
1用天正将刚刚导出的dwg文件打开
2放大局部可以看见，导出来的全部都是断线，每个线段交点都是断开的。

3全选dwg文件，并输入快捷键“XCCX”即“消除重线”，下方动态线示栏会显示线段由多少条变为多少条。

4、放大局部可以发现，之前的断线都已经连接好了。

有一些个别情况需要自己另行处理，但90%以上都是完好的线段。

————————————————————————————。

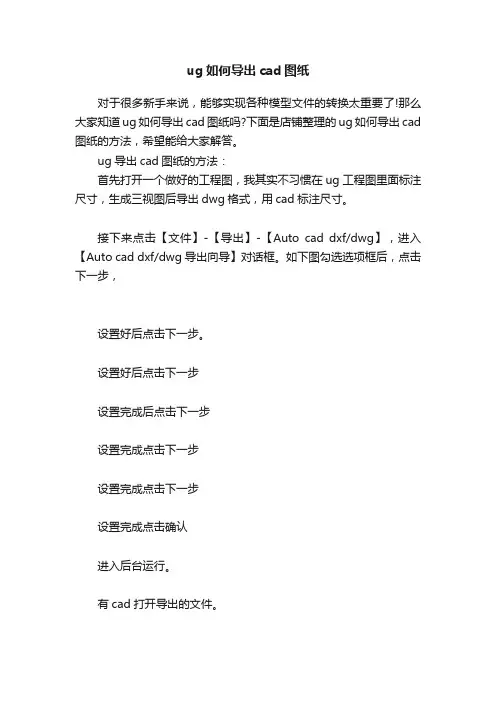

ug如何导出cad图纸

ug如何导出cad图纸

ug如何导出cad图纸
对于很多新手来说，能够实现各种模型文件的转换太重要了!那么大家知道ug如何导出cad图纸吗?下面是店铺整理的ug如何导出cad 图纸的方法，希望能给大家解答。

ug导出cad图纸的方法：
首先打开一个做好的工程图，我其实不习惯在ug工程图里面标注尺寸，生成三视图后导出dwg格式，用cad标注尺寸。

接下来点击【文件】-【导出】-【Auto cad dxf/dwg】，进入【Auto cad dxf/dwg导出向导】对话框。

如下图勾选选项框后，点击下一步，
设置好后点击下一步。

设置好后点击下一步
设置完成后点击下一步
设置完成点击下一步
设置完成点击下一步
设置完成点击确认
进入后台运行。

有cad打开导出的文件。
