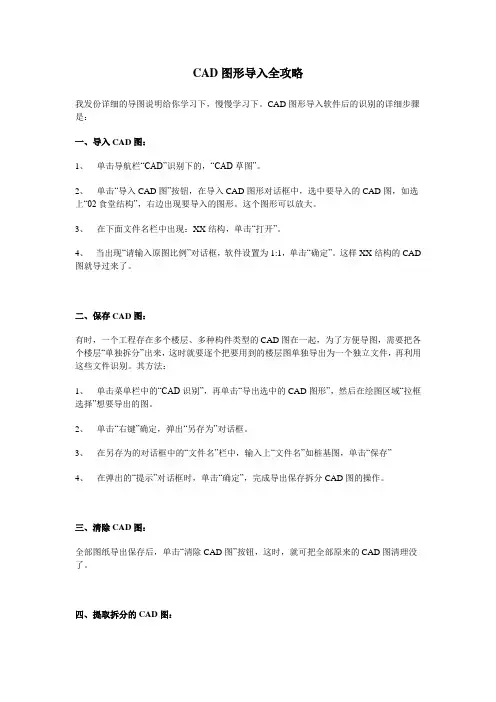

CAD图形导入全攻略

我发份详细的导图说明给你学习下，慢慢学习下。CAD图形导入软件后的识别的详细步骤是：

一、导入CAD图：

1、 单击导航栏“CAD”识别下的，“CAD草图”。

2、 单击“导入CAD图”按钮，在导入CAD图形对话框中，选中要导入的CAD图，如选上“02食堂结构”，右边出现要导入的图形。这个图形可以放大。

3、 在下面文件名栏中出现：XX结构，单击“打开”。

4、 当出现“请输入原图比例”对话框，软件设置为1:1，单击“确定”。这样XX结构的CAD图就导过来了。

二、保存CAD图：

有时，一个工程存在多个楼层、多种构件类型的CAD图在一起，为了方便导图，需要把各个楼层“单独拆分”出来，这时就要逐个把要用到的楼层图单独导出为一个独立文件，再利用这些文件识别。其方法：

1、 单击菜单栏中的“CAD识别”，再单击“导出选中的CAD图形”，然后在绘图区域“拉框选择”想要导出的图。

2、 单击“右键”确定，弹出“另存为”对话框。

3、 在另存为的对话框中的“文件名”栏中，输入上“文件名”如桩基图，单击“保存”

4、 在弹出的“提示”对话框时，单击“确定”，完成导出保存拆分CAD图的操作。

三、清除CAD图：

全部图纸导出保存后，单击“清除CAD图”按钮，这时，就可把全部原来的CAD图清理没了。

四、提取拆分的CAD图： 1、首先切换到“基础层”，单击“导入CAD图”，弹出“导入CAD图形”对话框。

2、选择“基础图”，单击“打开”，在弹出的“请输入原图比例”对话框，软件设置为1:1，单击“确定”。这样，基础图就显示出来了。

五、轴网识别：

1、点击“导航”条下的“CAD识别”，单击“识别轴网”。

2、单击绘图工具栏中的“提取轴线边线”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。

3、单击需要提取的轴线。（此过程中也可以点选或框选需要提取的CAD图元）。

如何在CAD中或者CASS中将坐标导入到EXCEL表格中去

——曹春杰

工程应用--高程点生产数据---无编码高程点

输入你要提取点所在的图层，确认

直接回车取高程点实体Z值 直接回车确认

这样就好了，只是点名和原来的不一样了

巧借EXCEL在AUTOCAD中绘曲线

在工程计算时，经常要用AutoCAD画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。如果利用EXCEL应用程序来保存数据，并与CAD巧妙地结合起来，就能很容易地画出该曲线。具体方法为

首先，在Excel中输入坐标值。我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：“=A2&”,“&B2”，C2中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。

其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。

最后，打开AutoCAD，在左下角处可以看见命令行(左下图)，

在“command”后键入“spline” (画曲线命令)，出现提示：“Object/：”，再在此位置处点击鼠标右键，弹出菜单，在菜单中选“Paste”命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。

通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。

或者用切圆锥的方法，不过这种方法需要很强的几何功底，不细说了，不是几句话能说明白的 。

3，编程的方法，本人不会编程，你可以上一些网站去下载相应的lisp程序。

怎样将excel导入cad

excel导入cad是常见的问题之一，有三种方法解决。

工具/原料

 excel，cad

步骤/方法

1. 使用AutoCAD的数据连接功能。优点Excel中的数据发生更改后无需手动更改dwg文件中的数据。打开【工具】-【数据连接】-创建新的Excle数据连接-自定义连接名称-确定后浏览要连接的文件打开。

接下来导入刚才连接的文本。也可以在这里直接启动数据连接管理器，方法同上。

2. 可以直接在Excle中选择要复制的表格选择复制，打开AutoCAD找到【编辑】-【选择性粘贴】在选择框中选择【AutoCAD Entities（图元）】即可。

3. 直接在Excel或word中复制文本到AutoCAD中，不过粘贴过来后是图形无法编辑里面的文本。

如何让excel和cad表格同步修改

1. 在cad上改点将用户更改上载到源文件,这样cad和excel文件都同步修改了.

2. 在excel上改点从源文件下载更改, 这样excel和cad文件都同步修改了.

3. 找不到excel文件就点打开数据连接文件……

4. 不想cad文件和excel文件同步修改就点拆离数据连接

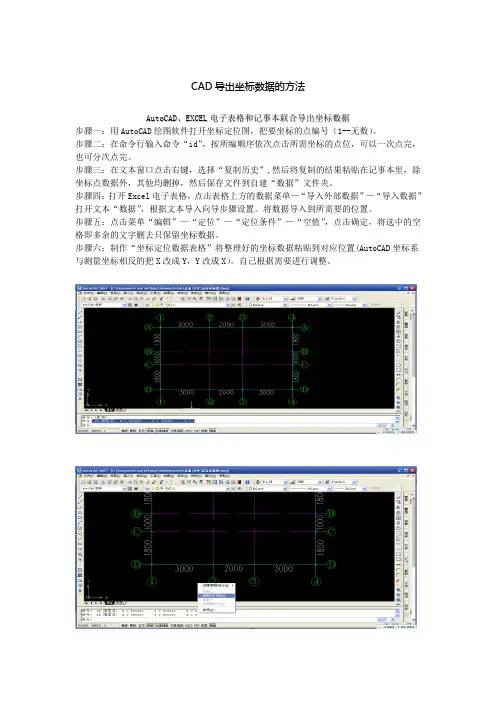

CAD导出坐标数据的方法

AutoCAD、EXCEL电子表格和记事本联合导出坐标数据

步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。

步骤二：在命令行输入命令“id”，按所编顺序依次点击所需坐标的点位，可以一次点完，

也可分次点完。

步骤三：在文本窗口点击右键，选择“复制历史”,然后将复制的结果粘贴在记事本里，除

坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。

步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”

打开文本“数据”，根据文本导入向导步骤设置。将数据导入到所需要的位置。

步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空

格即多余的文字删去只保留坐标数据。

步骤六：制作“坐标定位数据表格”将整理好的坐标数据粘贴到对应位置(AutoCAD坐标系

与测量坐标相反的把X改成Y，Y改成X）。自己根据需要进行调整。

此种方法结合了三种软件的各自独特的功能，能快速的从CAD图形文件里将各

特征点的坐标导入EXCEL电子表格里，将数据整理后运用EXCEL的制表功能快速编号整理。

但它的编辑顺序要求高，在采集数据前，一定要将采集点合理编号，这样才能有利于区别点

位，且便于自检。

还有一种方法：

步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。

步骤二：然后用多段线依次按顺序把每个点连接。可以一次点完，也可分次点

完。

步骤三：点击多段线，然后在命令栏输入LIST确定，屏幕出现文本窗口，复制

历史记录,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，

然后保存文件到自建“数据”文件夹。

步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”

—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。将数据导入到

所需要的位置。

步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，
