1轴的设计计算

轴得设计、计算、校核以转轴为例,轴得强度计算得步骤为:一、轴得强度计算1、按扭转强度条件初步估算轴得直径机器得运动简图确定后,各轴传递得P与n为已知,在轴得结构具体化之前,只能计算出轴所传递得扭矩,而所受得弯矩就是未知得。

这时只能按扭矩初步估算轴得直径,作为轴受转矩作用段最细处得直径dmin,一般就是轴端直径。

根据扭转强度条件确定得最小直径为:(mm)式中:P为轴所传递得功率(KW)n为轴得转速(r/min)Ao为计算系数,查表3若计算得轴段有键槽,则会削弱轴得强度,此时应将计算所得得直径适当增大,若有一个键槽,将d min增大5％,若同一剖面有两个键槽,则增大10％。

以dmin为基础,考虑轴上零件得装拆、定位、轴得加工、整体布局、作出轴得结构设计。

在轴得结构具体化之后进行以下计算。

2、按弯扭合成强度计算轴得直径l)绘出轴得结构图2)绘出轴得空间受力图3)绘出轴得水平面得弯矩图4)绘出轴得垂直面得弯矩图5)绘出轴得合成弯矩图6)绘出轴得扭矩图7)绘出轴得计算弯矩图8)按第三强度理论计算当量弯矩:式中:α为将扭矩折合为当量弯矩得折合系数,按扭切应力得循环特性取值:a)扭切应力理论上为静应力时,取α=0、3。

b)考虑到运转不均匀、振动、启动、停车等影响因素,假定为脉动循环应力,取α=0、59。

c)对于经常正、反转得轴,把扭剪应力视为对称循环应力,取α=1(因为在弯矩作用下,转轴产生得弯曲应力属于对称循环应力)。

9)校核危险断面得当量弯曲应力(计算应力):式中:W为抗扭截面摸量(mm3),查表4。

为对称循环变应力时轴得许用弯曲应力,查表1。

如计算应力超出许用值,应增大轴危险断面得直径。

如计算应力比许用值小很多,一般不改小轴得直径。

因为轴得直径还受结构因素得影响。

一般得转轴,强度计算到此为止。

对于重要得转轴还应按疲劳强度进行精确校核。

此外,对于瞬时过载很大或应力循环不对称性较为严重得轴,还应按峰尖载荷校核其静强度,以免产生过量得塑性变形。

M 21H M 21V 829400Nmm M1
2 2 M1 M 1H M 1V 717300Nmm
3.求作扭矩图：
4..求作当量弯矩图：
M 1ca M 1 (T ) 2 1.376106 Nmm ca M 1 (T ) 2 M 1 7.173105 Nmm M1
三. 转轴→弯矩＋转矩→按弯扭合成强度计算
1.受力分析：M + T 由┌Ｍ→ σb→ r =－1 └Ｔ→ τ →┌单向→
T
合成弯矩Ｍ r =0 r =－ 1
M M H 2 MV 2
└双向→ 2.转轴的强度计算 ⑴ 按弯扭合成强度计算 当量弯矩Ｍca：
M ca M 2 (T ) 2
Ⅱ
B Ⅰ
2
M Bca (T ) 2 T 1.098106 Nmm
5 .求轴的直径：Ⅰ-Ⅰ; Ⅱ-Ⅱ
危险截面？
Ⅰ-Ⅰ截面： d1 3 M1 ca /(0.1 1 ) 65.93mm
Ⅱ-Ⅱ截面: d 2 3 M Bca /(0.1 1 ) 61.16mm
轴功率计算公式抗拉强度计算公式光照强度计算公式屈服强度计算公式抗弯强度计算公式弯曲强度计算公式钢筋强度计算公式暴雨强度计算公式强度计算公式抗压强度计算公式

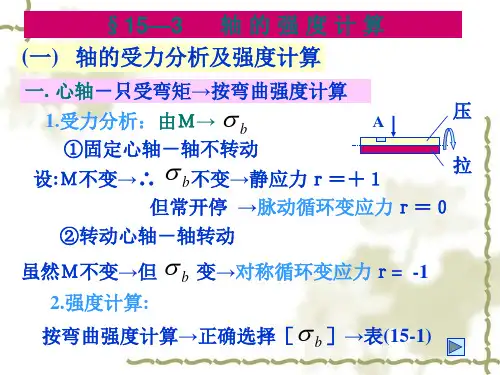

§15—3 轴的强度计算 (一) 轴的受力分析及强度计算
一. 心轴－只受弯矩→按弯曲强度计算 1.受力分析：由Ｍ→ b ①固定心轴－轴不转动
A
10500 tg20o / cos12o15 3900N Fa Ft tg 10500 tg12o15 2280N
c
2 .求作支反力及弯矩图 H面：
RBH=FtC/(b+C)=10500×180/(110+180) =6520N RCH=Ft－RBH=10500-6520=3980N

设计
项目
计算公式及说明主要结果
1.设计任务
（1）设计带式传送机的传动系统，采用单级圆柱齿轮减速器和开式圆柱齿轮传动。

（2）原始数据
输送带的有效拉力 F=4000N
输送带的工作转速 V=s（允许误差 5%）
输送带滚筒的直径 d=380mm
减速器的设计寿命为5年
（3）工作条件
两班工作制，空载起动，载荷平稳，常温下连续单向运转，工作环境多尘；三相交流电源，电压为380V/220V。

2.传动方案的拟定
带式输送机传动系统方案如下所示：
带式输送机由电动机驱动。

电动机1通过联轴器2将动
力传入减速器3，再经联轴器4及开式齿轮5将动力传至输送
机滚筒6，带动输送带7工作。

传动系统中采用单级圆柱齿轮
减速器，其结构简单，齿轮相对于轴位置对称，为了传动的
平稳及效率采用斜齿圆柱齿轮传动，开式则用圆柱直齿传动。

传动系统方
案图见附图（一）
参考文献
[1] 诸文俊主编，机械原理与设计，机械工业出版社，2001
[2] 任金泉主编，机械设计课程设计，西安交通大学出版社，2002
[]3朱文俊钟发祥主编，机械原理及机械设计，西安交通大学城市学院，2009
马小龙
2009年6月30日。

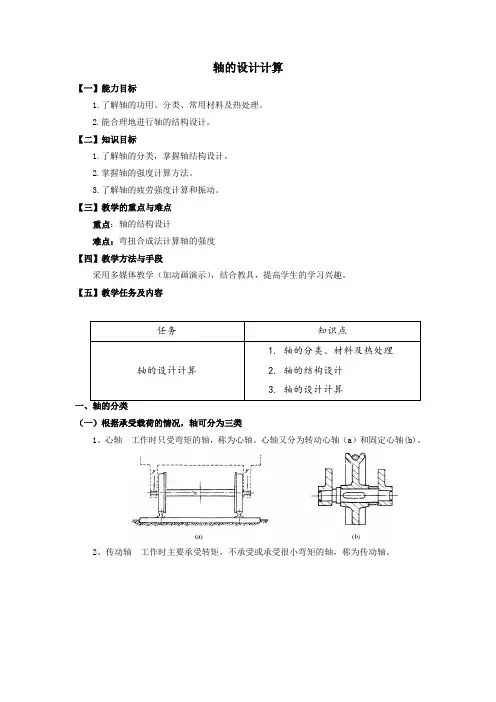

轴的设计计算【一】能力目标1.了解轴的功用、分类、常用材料及热处理。

2.能合理地进行轴的结构设计。

【二】知识目标1.了解轴的分类，掌握轴结构设计。

2.掌握轴的强度计算方法。

3.了解轴的疲劳强度计算和振动。

【三】教学的重点与难点重点：轴的结构设计难点：弯扭合成法计算轴的强度【四】教学方法与手段采用多媒体教学（加动画演示），结合教具，提高学生的学习兴趣。

【五】教学任务及内容任务 知识点轴的设计计算 1. 轴的分类、材料及热处理2. 轴的结构设计3. 轴的设计计算一、轴的分类（一）根据承受载荷的情况，轴可分为三类1、心轴 工作时只受弯矩的轴，称为心轴。

心轴又分为转动心轴（a ）和固定心轴(b)。

2、传动轴 工作时主要承受转矩，不承受或承受很小弯矩的轴，称为传动轴。

3、转轴工作时既承受弯矩又承受转矩的轴，称为转轴。

（二）按轴线形状分：1、直轴（1）光轴作传动轴（应力集中小）（2）阶梯轴优点：1）便于轴上零件定位；2）便于实现等强度2、曲轴另外还有空心轴（机床主轴）和钢丝软轴（挠性轴）——它可将运动灵活地传到狭窄的空间位置。

如牙铝的传动轴。

二、轴的结构设计轴的结构设计就是确定轴的外形和全部结构尺寸。

但轴的结构设计原则上应满足如下要求：1)轴上零件有准确的位置和可靠的相对固定；2)良好的制造和安装工艺性；3)形状、尺寸应有利于减少应力集中；4）尺寸要求。

（一）轴上零件的定位和固定轴上零件的定位是为了保证传动件在轴上有准确的安装位置；固定则是为了保证轴上零件在运转中保持原位不变。

作为轴的具体结构，既起定位作用又起固定作用。

1、轴上零件的轴向定位和固定：轴肩、轴环、套筒、圆螺母和止退垫圈、弹性挡圈、螺钉锁紧挡圈、轴端挡圈以及圆锥面和轴端挡圈等。

2、轴上零件的周向固定：销、键、花键、过盈配合和成形联接等，其中以键和花键联接应用最广。

（二）轴的结构工艺性轴的结构形状和尺寸应尽量满足加工、装配和维修的要求。

为此，常采用以下措施：1、当某一轴段需车制螺纹或磨削加工时，应留有退刀槽或砂轮越程槽。
